Как установить и подключить ксенон в машине

Как выбрать ксеноновые лампы

Лампы выбираются по нескольким составляющим критериям.

По совместимости цоколя

HID-лампы выпускаются в соответствии со стандартами. Для замены «галогенок» H7, H11 или любых других необходимо приобретать изделия с такой же маркировкой.

Стандарты ламп

В галогеновых лампах с цоколями H4, HB5, H13 для дальнего и ближнего света используются разные нити накаливания. Аналогичные им газоразрядные называются биксеноновыми. В них смена режимов работы происходит за счёт изменения положений колбы или отражающей шторки посредством электромагнитов.

По температуре свечения и потребляемой мощности

На ксеноновых лампах указывается так называемая цветовая или спектрофотометрическая температура (в градусах по Кельвину). По её значению можно заранее определить, насколько комфортной будет езда в тёмное время суток. При естественном дневном освещении значение цветовой температуры составляет от 6000К.

О том, как будет выглядеть свет фар с лампами различной цветовой температуры, можно составить впечатление по следующему изображению.

Виды освещения ламп

При выборе ксенона для противотуманных фар лучше отдавать предпочтение лампам с температурой 4000 – 4300К. Чем ближе спектр излучения к жёлтому, тем меньше эффект световой стены перед автомобилем, возникающий в тумане. Для фар ближнего и дальнего света ближе к естественному освещению ксеноновые лампы с температурой 4300 – 6000К.

Установка ксенона в противотуманки

Для установки ксенона в противотуманные фары лучше всего подойдет ксенон с цветовой температурой 4300 и 5000К, так как он лучше всего показывает себя на мокрой дороге и в тумане.

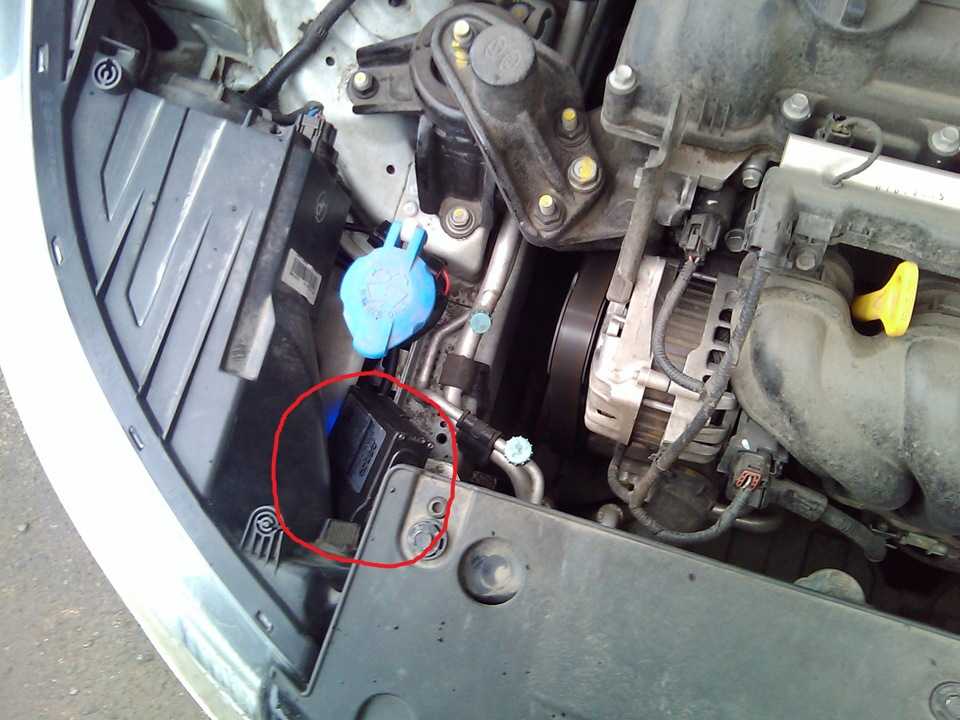

Зачастую противотуманные фары находятся под главным светом, поэтому для их установки сначала необходимо снять бампер. Можно просто открутить болты, которые крепят арки передних колес и боковые стороны бампера.

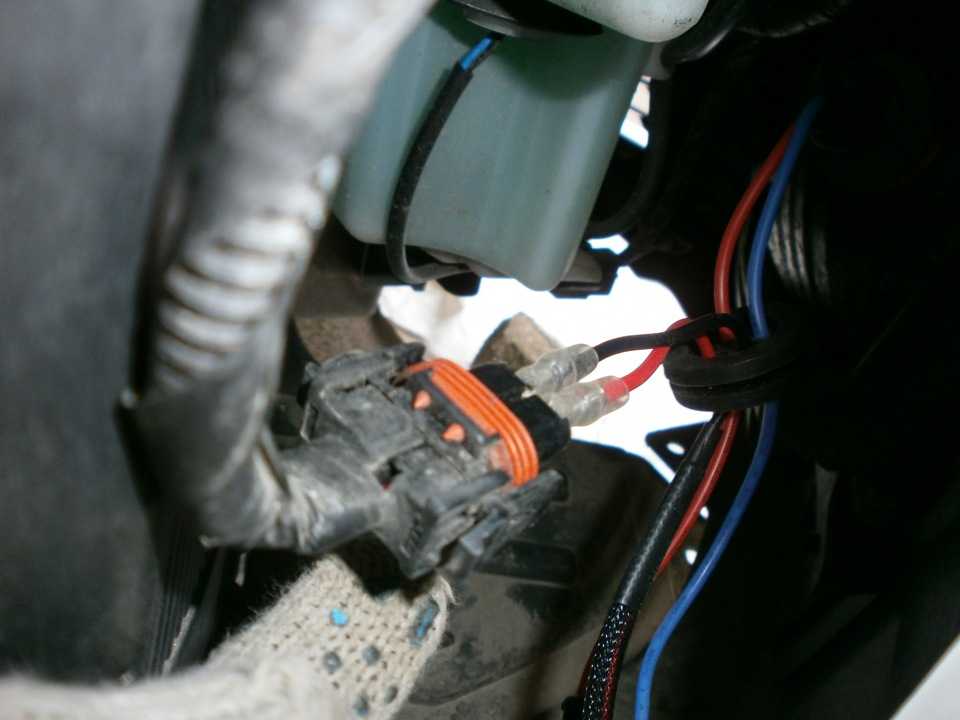

Далее отключаем штатные противотуманки от питания, достаем старые лампочки и вставляем ксеноновые. Помните о том, что нельзя касаться колбы ксеноновой лампы руками (можно использовать перчатки). После этого подключаем ксеноновую лампу к питанию противотуманок и к блоку розжига.
Лучше сразу проверить работоспособность системы. Заведите автомобиль и проверьте, светит ли одна противотуманка.

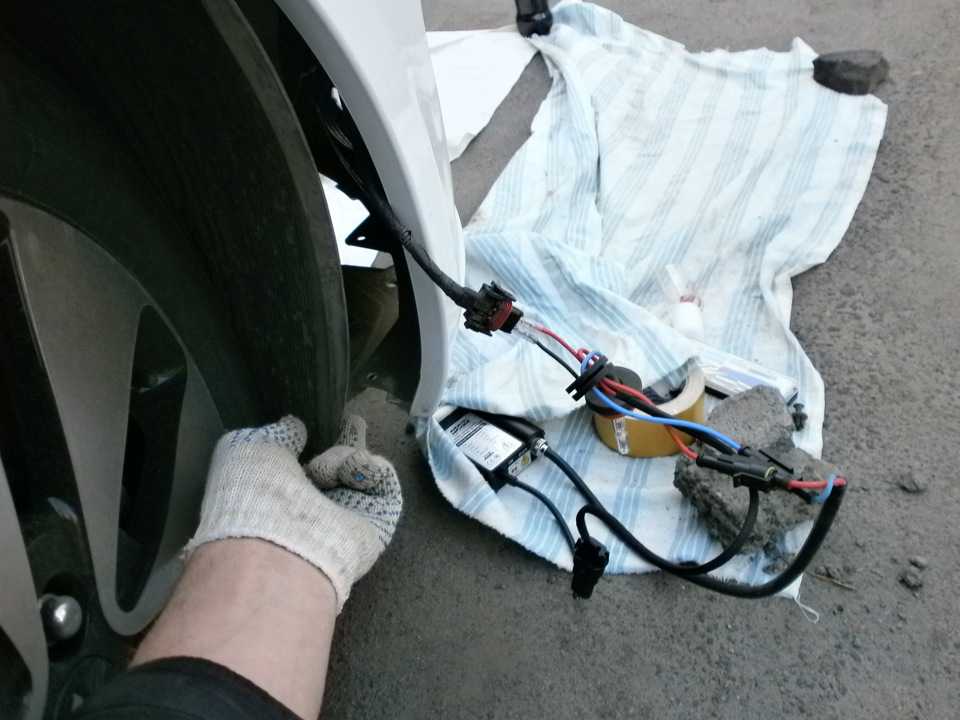

Установка ксенона в ПТФ и проверка работоспособности ламп перед окончательной установкой.

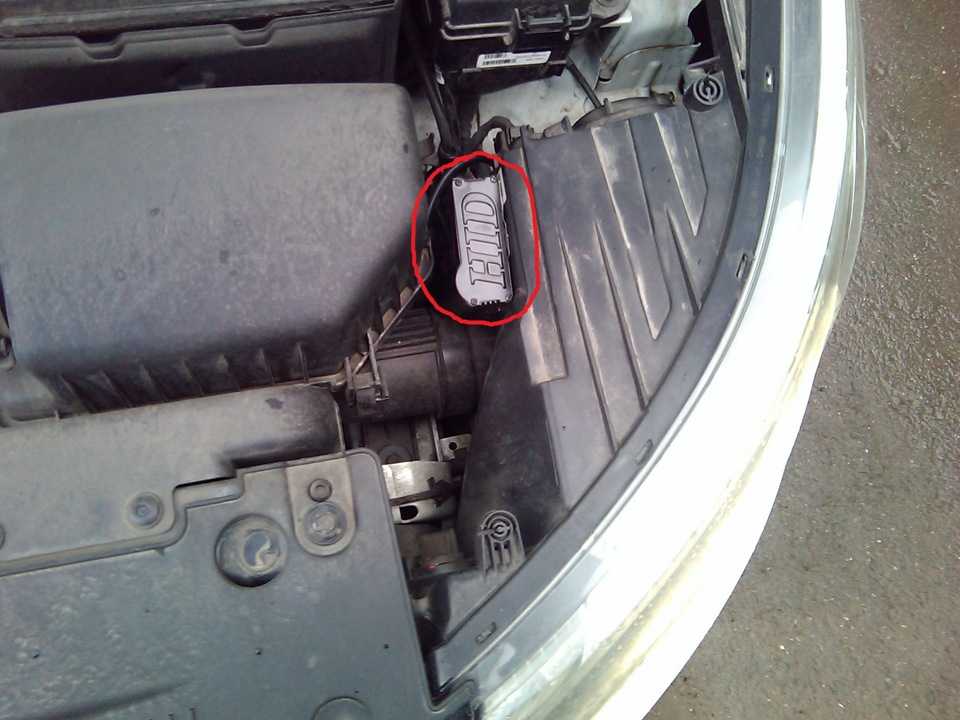

Вторая лампа устанавливается абсолютно аналогично. Схема подключения ксенона в противотуманках такая же, как и при подключении ксенона в главных фарах. Теперь необходимо установить блоки розжига. Из наиболее популярных мест установки можно отметить пространство под передним бампером и под капотом. Крепятся они с помощью двустороннего скотча, хомутов или специальных креплений (если они были в комплекте). Старайтесь выбрать наиболее защищенное место.

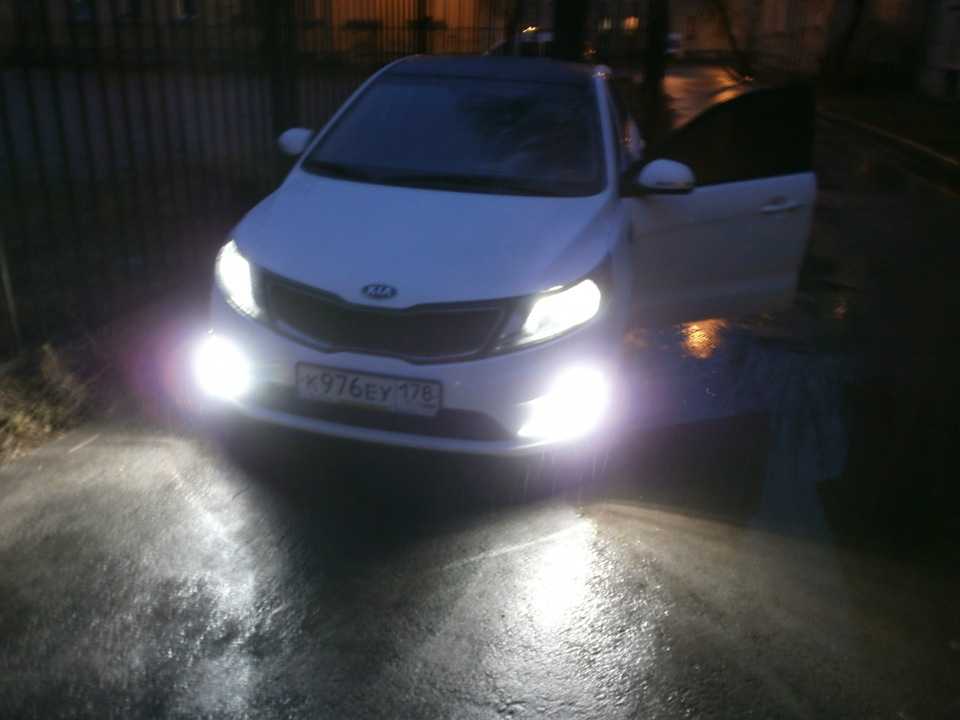

А вот собственно и результат.
Возможно, вам будет интересно посмотреть видео по установке ксенона в противотуманные фары Лады Приоры.

Как установить ксенон на авто самостоятельно и что нам для этого понадобится?

Доброго времени суток, уважаемые автолюбители! И вновь мы возвращаемся к постоянно – злободневной теме – ксенон. Интерес к ксеноновом световым приборам вполне обоснован, потому, что сколько бы нам не говорили, и сколько бы мнений мы не выслушивали, но факт остается фактом – ксеноновое освещение более эффективно.

Прежде, чем мы перейдем к практическим советам о том, как самостоятельно правильно установить ксенон, необходимо вспомнить. Вспомнить или впервые узнать о Требованиях к автомобильному осветительному оборудованию, которые предъявляются на дорогах страны. Особенно в части, касающейся установки ксенона.

Какой ксенон устанавливать на авто?

Установка биксеноновых линз вместо обычных фар

Вопрос о том, какой устанавливать, сегодня не очень актуален, если отбросить в сторону откровенные подделки мастеров «китайских фонариков из бамбука», то на рынке достаточно широкий выбор ксенона. Достаточно вспомнить о ксеноне Philips или о комплектах ксенона от Sho Me

Но, это исключительно прерогатива водителя – выбор бренда. Главное, чтобы ваш автомобиль попадал под теоретические условия установки ксенона. И на вашем автомобиле должны быть установлены галогенные фары типа «H» (Н1, Н3 и Н4, и т. д.). Модификация или изменения проводки бортовой сети для установки ксенонового оборудования не нужны.

Итак, перед тем, как установить ксенон, вы ознакомились с правилами, и приобрели комплект ксенона. Да, не следует забывать о том, что по евростандарту, установленное ксеноновое оборудование обязательно подразумевает два условия: обязательная автоматическая коррекция фар и обязательное наличие омывателя фар.

Стандартный комплект ксенона

  • лампы ксеноновые – две штуки;
  • блоки розжига – два;
  • предохранители – два (20А);
  • комплект проводов для подключения к бортовой сети;
  • комплект крепления блоков розжига;
  • инструкция по установке и подключению (в обязательном порядке при покупке убедитесь в том, что она переведена).

Всё. Если ваш автомобиль отвечает требованиям установки ксенона, ксеноновое оборудование куплено, стандартный набор инструментов под рукой, то можно приступать к установке ксенона. По времени установка ксенона своими руками у вас займет час-другой. Плюс потом нужно будет произвести коррекцию (регулировку) фар. Либо самостоятельно, либо на стенде в автосервисе.

Как установить ксенон самостоятельно?

Снимаем старые фары. Снимаем защитные крышки ламп (в зависимости от того на дальний или ближний свет вы устанавливаете ксеноновые лампы). Если ставите биксенон, то, соответственно снимаете обе защитные крышки. В корпусе фары нужно просверлить отверстие для проводки от ксеноновой лампы. В отверстие вставляем резиновое кольцо. Ксеноновые лампы монтируем на место галогенных ламп. Крепим лампы. Устанавливаем блок розжига в удобном месте и подсоединяем к нему провод от ксеноновой лампы

Обратите внимание на то, чтобы провода не находились в натянутом состоянии. Второй провод от блока розжига подсоединяем к сети к тому разъёму, к которому была подсоединена галогенная лампа. Сверяйте правильность подключения с инструкцией

Устанавливаем фары на место, предварительно вернув защитную крышку. Блоки розжига желательно максимально удалить от двигателя. Для того, чтобы защитить блок розжига от попадания воды. Рекомендуют изолировать его полиэтиленом. Но, это лишнее, так как блок герметичен. Как уже говорилось, — проводим коррекцию фар

Сверяйте правильность подключения с инструкцией. Устанавливаем фары на место, предварительно вернув защитную крышку. Блоки розжига желательно максимально удалить от двигателя. Для того, чтобы защитить блок розжига от попадания воды. Рекомендуют изолировать его полиэтиленом. Но, это лишнее, так как блок герметичен. Как уже говорилось, — проводим коррекцию фар.

Собственно и всё. Мы с вами разобрались, как правильно установить ксенон. Вам остается теоретически подготовить себя к встрече с работниками автоинспекции, относительно законности установки ксенона на ваше авто, и наслаждаться полученным результатом эффективного освещения дороги. Удачи вам при установке ксенона на свой автомобиль.

Устанавливаем ксенон своими руками

Не стоит пренебрегать техникой безопасности при установке ксенона, так как можно не только испортить оборудование, но и сильно покалечиться. Поэтому следите за тем, чтобы ваши руки были сухими и незамасленными.

Также запрещается касаться руками колбы ксеноновой лампы. В случае контакта с ней необходимо обезжирить поверхность с помощью спирта.

Перед началом установки обязательно отсоедините плюсовую клемму аккумулятора. Нужно также помнить о том, что ксенон в момент запуска дает напряжение 23 тысячи вольт!

После того, как вы убедились в безопасности процесса можно приступать непосредственно к установке. Первым делом снимем старые галогенные лампы и заменим их лампами ксенона. Для этого необходимо снять защитную крышку с фар.
Отключаем контактные провода от лампы и вытаскиваем ее.
Для того, чтобы безопасно извлечь лампочку в некоторых автомобилях необходимо отжать пружинку, которая ее фиксирует.
Новую ксеноновую лампу аккуратно извлекаем из защитной колбы и вставляем в отверстие. Помните о том, что касаться колбы руками нельзя. Если у вас была пружинка, которая фиксировала галогенную лампу, то ее необходимо примять. Дело в том, что провода от ксеноновых ламп необходимо будет протянуть сквозь нее и затем вывести через заглушку в подкапотное пространство.
Со стороны аккумулятора сделать это будет немного сложнее, так как он будет частично загораживать доступ к фаре. Поэтому его лучше снять. После установки лампочек подсоединяем к ним клеммы от блока розжига.
Следующим шагом будет проделка отверстий в заглушках фар для протяжки проводов. Есть два типа заглушек — резиновые и металлические. В резиновых отверстие вырезаем ножницами, в металлических придется сверлить.
Для сверления лучше использовать фрезу. Оптимальный диаметр отверстия — примерно 25 мм.
Этап установки лампочек был наиболее сложным и трудоемким. Далее необходимо выбрать место для установки блока розжига. Оно должно находится в непосредственной близости к фарам, чтобы провода проходили не в натяжку.
Лучше выбрать место, которое защищено от влаги, загрязнений и нагрева. Вообще-то качественные блоки розжига должны быть герметичными, но некоторые производители мало об этом заботятся. Если все-таки не удается подобрать защищенное место, то просто обмотайте блок изолентой или скотчем. Это повысит его безопасность, хоть и частично. Сам блок розжига можно закрепить с помощью хомутов, двустороннего скотча или прикрепить винтами.
Далее соединяем провода от блока розжига и от ксеноновых ламп. Здесь у каждого провода свой цвет, так что перепутать будет сложно. Также нужно подключить блок розжига к штатной электронной системе. Для этого проводим еще один провод от блока розжига до того разъема, куда подключалась галогенная лампочка.
Повторяем процедуру со второй фарой, процесс аналогичен — устанавливаем ксеноновые лампы, блок розжига и соединяем провода. Всю проводку закрепляем хомутами, чтобы не болталась. Лишний провод скручиваем в кольцо.

Правильность подключения лучше проверить по схеме, которая обязательно будет в инструкции. Также вы можете воспользоваться этой схемой подключения ксенона:
Некоторые трудности возникают при установке ксенона своими руками на автомобили с бортовыми компьютерами. Если ксенон неправильно функционирует при розжиге или во время свечения рекомендуется установить реле напряжения. Оно будет стабилизировать нагрузку на проводку в тот момент, когда фары разгораются.

В этом видео рассказывается, как установить лампы ксенона своими руками. Лампы производства компании IL-Trade, цветовая температура 4300К с цоколем Н7.

Местонахождение в авто

Как правило, они находятся в ближнем или дальнейшем свете, также могут располагаться непосредственно в фонарях заднего хода или в том числе в противотуманных фарах.

Причины замены детали

Основными причинами замены детали являются:

  1. Прерывается свечение. Возникает из-за изношенности электропроводки в машине. Имеет негативные последствия, как для лампочек, так и для систем машины, которые напрямую связаны с электропитанием.
  2. Мерцают лампочки, что затрудняет видимость для водителя. Может стать причиной аварии. Возникает из-за коррозии в электропроводки блоков розжига.
  3. Изменяется цвет светового потока. В автолампах закончился эксплуатационный ресурс. Стоит приобрести новые лампочки.

Как понять, что пора менять деталь

  • Вовнутрь устройства попала пыль, грязь или вода из-за плохой герметизации. Может стать основной причиной мигания лампочек. Чтобы убрать загрязнения потребуется вскрыть блок розжига, но самостоятельно это делать не рекомендуется, так как небезопасно. Лучше обратиться за помощью в автосервис.
  • Внутри устройства присутствует ржавчина. Причина – попала влага вовнутрь, плохая герметизация.
  • Внутри балласта элементы спайки отходят друг от друга. Причина – халатность изготовителя. Рекомендуется установить другие качественные блоки розжига.
  • Вышел из строя контроллёр. Проявляется в полном отсутствии сигнала управления. В данном случае устройство не подлежит ремонту. Необходимо установить новые балласты.
  • Проблемы в работы транзистора. Могут появиться по различным причинам.

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

  1. Тип лампы – это может быть ксенон или биксенон;
  2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

  • Блоки розжига – 2 шт.;
  • Ксеноновые лампы – 2 шт.;
  • Крепеж (необходим для проведения установки);
  • Комплект проводов;
  • Инструкция по установке и подключению.

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

  1. Извлечение старой лампы. Чтобы установить «ксенонки», нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
  2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
  3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
  4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком. Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
  5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
  6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Биксенон Н4

Мы видим обычную ксеноновую колбу, закрытую металлическим экраном специальной формы. Сверху лампа открыта полностью, снизу вся закрыта за исключением небольшой прорези, которую я пометил стрелкой.

На снимке хорошо видно, что колба, в которой происходит разряд и, соответственно, свечение, не совпадает с прорезью. Таким образом, биксенон светит только вверх. Это ближний свет. Если сдвинуть колбу к цоколю, то разрядная камера совпадет с прорезью и прибор начнет светить и вниз. Света на линзу фары будет поступать больше, и это будет дальний свет.

Как сдвинуть лампу относительно экрана? Секрет прост. В цоколе биксенона скрыт электромагнит, который буквально втягивает источник света, сдвигая его к прорези. Именно поэтому цоколь биксеноновой лампы такой массивный. Снимем металлический экран и посмотрим, как это происходит.

Слева магнит отключен – лампочка в исходном положении, включен «ближний». На правом снимке электромагнит активен – включен «дальний». Вот и вся хитрость.

На заметку. В некоторых моделях биксеноновых лампочек двигается не лампа, а дополнительная шторка, которая в нормальном положении (электромагнит обесточен) перекрывает прорезь в экране. Для нас это несущественно, но знать полезно.

Почему первый снимок был подписан «Биксенон H4»? Ведь сама биксеноновая лампа имеет вообще непонятно какие разъемы. Все просто – такой тип источников света совместим по габаритам юбки и ключам на ней с галогенной лампой H4. Одну снял, другую поставил безо всякой доработки фары.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы.

Биксеноновая линза (билинза)

Здесь цифрам обозначены:

  1. Линза.
  2. Подвижная шторка с электромагнитом.
  3. Колодка управления электромагнитом.
  4. Посадочное место под обычную ксеноновую лампу H1.

Вставляем обычную лампочку и, управляя шторкой, организуем и дальний, и ближний свет. А линза превращает конструкцию в готовую фару, правда, без корпуса. Биксеноновая лампа умеет сама переключаться, но ей нужна фара.

Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Как подключить?

Установить ксенон самостоятельно может практически каждый автомобилист. Нужно только следовать пунктам инструкции и тщательно соблюдать технику безопасности, так как для загорания лампы требуется очень высокое напряжение, достигающее величины в 23000 В.

Схема подключения

Установка ксенона осуществляется по схеме, изображенной на рисунке:

Упрощенно порядок действий выглядит следующим образом: в подкапотном пространстве на свои места монтируются блок розжига и лампочки, после чего они соединяются комплектными кабелями.

Пошаговые действия

Перед началом работы следует обесточить бортовую сеть автомобиля, сняв клемму с аккумуляторной батареи. К поверхности лампы нельзя прикасаться руками.

Ксенон

Для снятия старой лампы с задней части фары снимается крышка.

Галогенный источник света извлекается после отсоединения проводки.

Для выполнения этой процедуры иногда требуется отжать фиксатор.

Ксеноновая лампа устанавливается на место, проводка пропускается сквозь крышку. Аккумуляторную батарею лучше снять, так как она будет создавать помехи в работе.

READ Как подключить кроссоверы алпайн

К установленной лампе подключается кабель от блока питания.

Идущие от ламп провода пропускаются сквозь проделанные в крышках фар отверстия. Они вырезаются в резиновых заглушках и высверливаются, если крышки изготовлены из металла.

Затем монтируется блок розжига. Для предотвращения натяжения проводки его лучше разместить поблизости от фар в месте, куда не проникают влага и загрязнения. Для дополнительной защиты этот узел следует обернуть скотчем или изоляционной лентой.

Затем выполняется соединение проводки для предотвращения ошибки обозначенной разноцветной маркировкой.

Подключение ксенона во второй фаре осуществляется аналогично описанной схеме.

Если в конструкции автомобиля предусмотрен бортовой компьютер, блок розжига следует подключить через реле, стабилизирующее нагрузку на сеть во время загорания и свечения ксенонового источника света.

Ксенон в ПТФ

Противотуманные фары оснащаются ксеноновыми лампами с маркировкой 4300 и 5000К. Такие показатели цветовой температуры обеспечивают хорошую видимость на мокром асфальте и в густом тумане. Для подключения ксенона в ПТФ часто приходится демонтировать передний бампер.

Для этого отвинчивается крепеж колесных арок и бампера.

Биксенон

Конструктивной особенностью биксеноновых ламп является наличие электромагнита. Он позволяет формировать ближний и дальний пучки света. Помимо ламп, блока розжига и соединительных проводов в комплект биксенона входит контроллер.

Соединенный с лампой, контроллер подключается к аккумуляторной батарее и блоку розжига. Его функциональным назначением является стабилизация и контроль напряжения в бортовой сети автомобиля при загорании и свечении биксеноновых источников света.

Схема подключения биксенона показана на рисунке:

Какой ксенон лучше

Во первых следует понимать, что не обязательно самый дорогой ксенон будет работать наиболее качественно. В стоимость хорошо разрекламированных продуктов заложена стоимость рекламы, поэтому переплачивать нет смысла.

Также, чтобы не переплачивать следует подбирать блок розжига, который соответствует функциям вашего автомобиля. К примеру, если в авто не установлен модуль,который контролирует напряжение ламп, то нет смысла покупать ксенон с так называемыми “обманками”. Это позволит сэкономить деньги и не потерять в качестве.

Также нет смысла покупать тонкие “слим”-блоки розжига, если у вас под капотом достаточно места для установки стандартного блока. Хорошие слим-блоки стоят дороже, а совсем дешевые часто имеют низкое качество материалов и сборки.

Наиболее популярные производители ксеноновых ламп:

  • SHO-ME;
  • APP Digital Ultra Slim;
  • XENOTEX;
  • MTF;
  • MITSUMI.

Перед приобретением ксеноновых ламп важно уточнить, какой цоколь используется в ваших фарах. Будет неприятно, если вы не сможете установить лампы из-за неподходящего цоколя

Как выбрать новую деталь

Чтобы правильно подобрать новую деталь, необходимо знать несколько очень важных моментов, без которых это просто будет невозможно, а именно знать какой тип ксенона в вашей машине, а также немало важно понимать, какой установлен цоколь лампочки, мощность её и температура. Все эти нюансы необходимо в обязательно порядке знать, чтобы выбрать правильную деталь

Тип ксенона делится на два вида: ксенон и биксенон. Определить какой именно подойдёт легко. Дальний или же ближний свет проходит за счёт одной лампы в самой фаре, тогда нужно устанавливать биксенон. Если они расположены в разных рефлекторах, нужно установить обычный ксенон.

Лампочку выбирать исходя от её цоколя, который представляет собой металлическую часть на лампе. К ней подключается проводка машины. Чтобы определить цоколь, нужно выкрутить лампочку и осмотреть металлическую часть.

Ксеноновая лампа может обладать мощностью от 35 Вт до 50 Вт. Световой поток 3 000 люменов.

Температура лампочки может быть 4300К (белый свет с жёлтым оттенком), 5000К (максимальная светоотдача 3 800-3 900 люмен, белого цвета), 6000К (белый свет с голубым оттенком, мощностью в 6000К).

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

  • сформировать в корпусе фары отверстие для подвода дополнительной проводки;
  • установить лампу Bixenon взамен штатной галогеновой;
  • закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

  • проводятся подсоединение и тест лампы на одной фаре;
  • производятся манипуляции с проводкой на втором головном устройстве освещения;
  • осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

  • 2 блока розжига;
  • 2 реле;
  • 2 коммутационных жгута проводов с припаянными диодами;
  • 2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

  • к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
  • к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
  • коммутационный жгут подсоединяется к реле;
  • электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
  • балласт (блок розжига) соединяется с реле;
  • силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

  • положением диода;
  • между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
  • в разъеме питания блока розжига контакты меняются местами.

Виды ксеноновых ламп

Произвести установку ксенона самостоятельно не очень трудно, но важно выбрать подходящую оптику. Цоколи ксеноновых ламп отличаются и подходят для фар определенных моделей машин

Чаще всего используются лампы с цоколем на H1, H4, H7, HB4. Чтобы узнать, каким цоколем оборудованы фары, надо обратиться в сервис. Но можно произвести проверку фар и самостоятельно, просто сравнив штатный цоколь с представленной здесь таблицей.


Отличается и цветовая температура разных ксеноновых ламп. От данного параметра зависит цвет и яркость света, излучаемого автомобильными фарами.


Внешне эффектнее всего смотрится голубой ксенон, но свет, максимально приближенный к дневному, дают белые лампы с цветовой температурой от 5 до 5,5 тыс. К. Именно они считаются наиболее щадящими для глаз и лучше всего освещают дорогу в тумане. Это обязательно надо учитывать приустановке ксенона в противотуманные фары.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как установить и подключить ксенон в машине

Как выбрать ксеноновые лампы

Лампы выбираются по нескольким составляющим критериям.

По совместимости цоколя

HID-лампы выпускаются в соответствии со стандартами. Для замены «галогенок» H7, H11 или любых других необходимо приобретать изделия с такой же маркировкой.

Стандарты ламп

В галогеновых лампах с цоколями H4, HB5, H13 для дальнего и ближнего света используются разные нити накаливания. Аналогичные им газоразрядные называются биксеноновыми. В них смена режимов работы происходит за счёт изменения положений колбы или отражающей шторки посредством электромагнитов.

По температуре свечения и потребляемой мощности

На ксеноновых лампах указывается так называемая цветовая или спектрофотометрическая температура (в градусах по Кельвину). По её значению можно заранее определить, насколько комфортной будет езда в тёмное время суток. При естественном дневном освещении значение цветовой температуры составляет от 6000К.

О том, как будет выглядеть свет фар с лампами различной цветовой температуры, можно составить впечатление по следующему изображению.

Виды освещения ламп

При выборе ксенона для противотуманных фар лучше отдавать предпочтение лампам с температурой 4000 – 4300К. Чем ближе спектр излучения к жёлтому, тем меньше эффект световой стены перед автомобилем, возникающий в тумане. Для фар ближнего и дальнего света ближе к естественному освещению ксеноновые лампы с температурой 4300 – 6000К.

Установка ксенона в противотуманки

Для установки ксенона в противотуманные фары лучше всего подойдет ксенон с цветовой температурой 4300 и 5000К, так как он лучше всего показывает себя на мокрой дороге и в тумане.

Зачастую противотуманные фары находятся под главным светом, поэтому для их установки сначала необходимо снять бампер. Можно просто открутить болты, которые крепят арки передних колес и боковые стороны бампера.
Далее отключаем штатные противотуманки от питания, достаем старые лампочки и вставляем ксеноновые. Помните о том, что нельзя касаться колбы ксеноновой лампы руками (можно использовать перчатки). После этого подключаем ксеноновую лампу к питанию противотуманок и к блоку розжига.
Лучше сразу проверить работоспособность системы. Заведите автомобиль и проверьте, светит ли одна противотуманка.

Установка ксенона в ПТФ и проверка работоспособности ламп перед окончательной установкой.

Вторая лампа устанавливается абсолютно аналогично. Схема подключения ксенона в противотуманках такая же, как и при подключении ксенона в главных фарах. Теперь необходимо установить блоки розжига. Из наиболее популярных мест установки можно отметить пространство под передним бампером и под капотом. Крепятся они с помощью двустороннего скотча, хомутов или специальных креплений (если они были в комплекте). Старайтесь выбрать наиболее защищенное место.

А вот собственно и результат.
Возможно, вам будет интересно посмотреть видео по установке ксенона в противотуманные фары Лады Приоры.

Как установить ксенон на авто самостоятельно и что нам для этого понадобится?

Доброго времени суток, уважаемые автолюбители! И вновь мы возвращаемся к постоянно – злободневной теме – ксенон. Интерес к ксеноновом световым приборам вполне обоснован, потому, что сколько бы нам не говорили, и сколько бы мнений мы не выслушивали, но факт остается фактом – ксеноновое освещение более эффективно.

Прежде, чем мы перейдем к практическим советам о том, как самостоятельно правильно установить ксенон, необходимо вспомнить. Вспомнить или впервые узнать о Требованиях к автомобильному осветительному оборудованию, которые предъявляются на дорогах страны. Особенно в части, касающейся установки ксенона.

Какой ксенон устанавливать на авто?

Установка биксеноновых линз вместо обычных фар

Вопрос о том, какой устанавливать, сегодня не очень актуален, если отбросить в сторону откровенные подделки мастеров «китайских фонариков из бамбука», то на рынке достаточно широкий выбор ксенона. Достаточно вспомнить о ксеноне Philips или о комплектах ксенона от Sho Me

Но, это исключительно прерогатива водителя – выбор бренда. Главное, чтобы ваш автомобиль попадал под теоретические условия установки ксенона. И на вашем автомобиле должны быть установлены галогенные фары типа «H» (Н1, Н3 и Н4, и т. д.). Модификация или изменения проводки бортовой сети для установки ксенонового оборудования не нужны.

Итак, перед тем, как установить ксенон, вы ознакомились с правилами, и приобрели комплект ксенона. Да, не следует забывать о том, что по евростандарту, установленное ксеноновое оборудование обязательно подразумевает два условия: обязательная автоматическая коррекция фар и обязательное наличие омывателя фар.

Стандартный комплект ксенона

  • лампы ксеноновые – две штуки;
  • блоки розжига – два;
  • предохранители – два (20А);
  • комплект проводов для подключения к бортовой сети;
  • комплект крепления блоков розжига;
  • инструкция по установке и подключению (в обязательном порядке при покупке убедитесь в том, что она переведена).

Всё. Если ваш автомобиль отвечает требованиям установки ксенона, ксеноновое оборудование куплено, стандартный набор инструментов под рукой, то можно приступать к установке ксенона. По времени установка ксенона своими руками у вас займет час-другой. Плюс потом нужно будет произвести коррекцию (регулировку) фар. Либо самостоятельно, либо на стенде в автосервисе.

Как установить ксенон самостоятельно?

Снимаем старые фары. Снимаем защитные крышки ламп (в зависимости от того на дальний или ближний свет вы устанавливаете ксеноновые лампы). Если ставите биксенон, то, соответственно снимаете обе защитные крышки. В корпусе фары нужно просверлить отверстие для проводки от ксеноновой лампы. В отверстие вставляем резиновое кольцо. Ксеноновые лампы монтируем на место галогенных ламп. Крепим лампы. Устанавливаем блок розжига в удобном месте и подсоединяем к нему провод от ксеноновой лампы

Обратите внимание на то, чтобы провода не находились в натянутом состоянии. Второй провод от блока розжига подсоединяем к сети к тому разъёму, к которому была подсоединена галогенная лампа. Сверяйте правильность подключения с инструкцией

Устанавливаем фары на место, предварительно вернув защитную крышку. Блоки розжига желательно максимально удалить от двигателя. Для того, чтобы защитить блок розжига от попадания воды. Рекомендуют изолировать его полиэтиленом. Но, это лишнее, так как блок герметичен. Как уже говорилось, — проводим коррекцию фар

Сверяйте правильность подключения с инструкцией. Устанавливаем фары на место, предварительно вернув защитную крышку. Блоки розжига желательно максимально удалить от двигателя. Для того, чтобы защитить блок розжига от попадания воды. Рекомендуют изолировать его полиэтиленом. Но, это лишнее, так как блок герметичен. Как уже говорилось, — проводим коррекцию фар.

Собственно и всё. Мы с вами разобрались, как правильно установить ксенон. Вам остается теоретически подготовить себя к встрече с работниками автоинспекции, относительно законности установки ксенона на ваше авто, и наслаждаться полученным результатом эффективного освещения дороги. Удачи вам при установке ксенона на свой автомобиль.

Устанавливаем ксенон своими руками

Не стоит пренебрегать техникой безопасности при установке ксенона, так как можно не только испортить оборудование, но и сильно покалечиться. Поэтому следите за тем, чтобы ваши руки были сухими и незамасленными.

Также запрещается касаться руками колбы ксеноновой лампы. В случае контакта с ней необходимо обезжирить поверхность с помощью спирта.

Перед началом установки обязательно отсоедините плюсовую клемму аккумулятора. Нужно также помнить о том, что ксенон в момент запуска дает напряжение 23 тысячи вольт!

После того, как вы убедились в безопасности процесса можно приступать непосредственно к установке. Первым делом снимем старые галогенные лампы и заменим их лампами ксенона. Для этого необходимо снять защитную крышку с фар.
Отключаем контактные провода от лампы и вытаскиваем ее.
Для того, чтобы безопасно извлечь лампочку в некоторых автомобилях необходимо отжать пружинку, которая ее фиксирует.
Новую ксеноновую лампу аккуратно извлекаем из защитной колбы и вставляем в отверстие. Помните о том, что касаться колбы руками нельзя. Если у вас была пружинка, которая фиксировала галогенную лампу, то ее необходимо примять. Дело в том, что провода от ксеноновых ламп необходимо будет протянуть сквозь нее и затем вывести через заглушку в подкапотное пространство.
Со стороны аккумулятора сделать это будет немного сложнее, так как он будет частично загораживать доступ к фаре. Поэтому его лучше снять. После установки лампочек подсоединяем к ним клеммы от блока розжига.
Следующим шагом будет проделка отверстий в заглушках фар для протяжки проводов. Есть два типа заглушек — резиновые и металлические. В резиновых отверстие вырезаем ножницами, в металлических придется сверлить.
Для сверления лучше использовать фрезу. Оптимальный диаметр отверстия — примерно 25 мм.
Этап установки лампочек был наиболее сложным и трудоемким. Далее необходимо выбрать место для установки блока розжига. Оно должно находится в непосредственной близости к фарам, чтобы провода проходили не в натяжку.
Лучше выбрать место, которое защищено от влаги, загрязнений и нагрева. Вообще-то качественные блоки розжига должны быть герметичными, но некоторые производители мало об этом заботятся. Если все-таки не удается подобрать защищенное место, то просто обмотайте блок изолентой или скотчем. Это повысит его безопасность, хоть и частично. Сам блок розжига можно закрепить с помощью хомутов, двустороннего скотча или прикрепить винтами.
Далее соединяем провода от блока розжига и от ксеноновых ламп. Здесь у каждого провода свой цвет, так что перепутать будет сложно. Также нужно подключить блок розжига к штатной электронной системе. Для этого проводим еще один провод от блока розжига до того разъема, куда подключалась галогенная лампочка.
Повторяем процедуру со второй фарой, процесс аналогичен — устанавливаем ксеноновые лампы, блок розжига и соединяем провода. Всю проводку закрепляем хомутами, чтобы не болталась. Лишний провод скручиваем в кольцо.

Правильность подключения лучше проверить по схеме, которая обязательно будет в инструкции. Также вы можете воспользоваться этой схемой подключения ксенона:
Некоторые трудности возникают при установке ксенона своими руками на автомобили с бортовыми компьютерами. Если ксенон неправильно функционирует при розжиге или во время свечения рекомендуется установить реле напряжения. Оно будет стабилизировать нагрузку на проводку в тот момент, когда фары разгораются.

В этом видео рассказывается, как установить лампы ксенона своими руками. Лампы производства компании IL-Trade, цветовая температура 4300К с цоколем Н7.

Местонахождение в авто

Как правило, они находятся в ближнем или дальнейшем свете, также могут располагаться непосредственно в фонарях заднего хода или в том числе в противотуманных фарах.

Причины замены детали

Основными причинами замены детали являются:

  1. Прерывается свечение. Возникает из-за изношенности электропроводки в машине. Имеет негативные последствия, как для лампочек, так и для систем машины, которые напрямую связаны с электропитанием.
  2. Мерцают лампочки, что затрудняет видимость для водителя. Может стать причиной аварии. Возникает из-за коррозии в электропроводки блоков розжига.
  3. Изменяется цвет светового потока. В автолампах закончился эксплуатационный ресурс. Стоит приобрести новые лампочки.

Как понять, что пора менять деталь

  • Вовнутрь устройства попала пыль, грязь или вода из-за плохой герметизации. Может стать основной причиной мигания лампочек. Чтобы убрать загрязнения потребуется вскрыть блок розжига, но самостоятельно это делать не рекомендуется, так как небезопасно. Лучше обратиться за помощью в автосервис.
  • Внутри устройства присутствует ржавчина. Причина – попала влага вовнутрь, плохая герметизация.
  • Внутри балласта элементы спайки отходят друг от друга. Причина – халатность изготовителя. Рекомендуется установить другие качественные блоки розжига.
  • Вышел из строя контроллёр. Проявляется в полном отсутствии сигнала управления. В данном случае устройство не подлежит ремонту. Необходимо установить новые балласты.
  • Проблемы в работы транзистора. Могут появиться по различным причинам.

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

  1. Тип лампы – это может быть ксенон или биксенон;
  2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

  • Блоки розжига – 2 шт.;
  • Ксеноновые лампы – 2 шт.;
  • Крепеж (необходим для проведения установки);
  • Комплект проводов;
  • Инструкция по установке и подключению.

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

  1. Извлечение старой лампы. Чтобы установить «ксенонки», нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
  2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
  3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
  4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком. Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
  5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
  6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Биксенон Н4

Мы видим обычную ксеноновую колбу, закрытую металлическим экраном специальной формы. Сверху лампа открыта полностью, снизу вся закрыта за исключением небольшой прорези, которую я пометил стрелкой.

На снимке хорошо видно, что колба, в которой происходит разряд и, соответственно, свечение, не совпадает с прорезью. Таким образом, биксенон светит только вверх. Это ближний свет. Если сдвинуть колбу к цоколю, то разрядная камера совпадет с прорезью и прибор начнет светить и вниз. Света на линзу фары будет поступать больше, и это будет дальний свет.

Как сдвинуть лампу относительно экрана? Секрет прост. В цоколе биксенона скрыт электромагнит, который буквально втягивает источник света, сдвигая его к прорези. Именно поэтому цоколь биксеноновой лампы такой массивный. Снимем металлический экран и посмотрим, как это происходит.

Слева магнит отключен – лампочка в исходном положении, включен «ближний». На правом снимке электромагнит активен – включен «дальний». Вот и вся хитрость.

На заметку. В некоторых моделях биксеноновых лампочек двигается не лампа, а дополнительная шторка, которая в нормальном положении (электромагнит обесточен) перекрывает прорезь в экране. Для нас это несущественно, но знать полезно.

Почему первый снимок был подписан «Биксенон H4»? Ведь сама биксеноновая лампа имеет вообще непонятно какие разъемы. Все просто – такой тип источников света совместим по габаритам юбки и ключам на ней с галогенной лампой H4. Одну снял, другую поставил безо всякой доработки фары.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы.

Биксеноновая линза (билинза)

Здесь цифрам обозначены:

  1. Линза.
  2. Подвижная шторка с электромагнитом.
  3. Колодка управления электромагнитом.
  4. Посадочное место под обычную ксеноновую лампу H1.

Вставляем обычную лампочку и, управляя шторкой, организуем и дальний, и ближний свет. А линза превращает конструкцию в готовую фару, правда, без корпуса. Биксеноновая лампа умеет сама переключаться, но ей нужна фара.

Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Как подключить?

Установить ксенон самостоятельно может практически каждый автомобилист. Нужно только следовать пунктам инструкции и тщательно соблюдать технику безопасности, так как для загорания лампы требуется очень высокое напряжение, достигающее величины в 23000 В.

Схема подключения

Установка ксенона осуществляется по схеме, изображенной на рисунке:

Упрощенно порядок действий выглядит следующим образом: в подкапотном пространстве на свои места монтируются блок розжига и лампочки, после чего они соединяются комплектными кабелями.

Пошаговые действия

Перед началом работы следует обесточить бортовую сеть автомобиля, сняв клемму с аккумуляторной батареи. К поверхности лампы нельзя прикасаться руками.

Ксенон

Для снятия старой лампы с задней части фары снимается крышка.

Галогенный источник света извлекается после отсоединения проводки.

Для выполнения этой процедуры иногда требуется отжать фиксатор.

Ксеноновая лампа устанавливается на место, проводка пропускается сквозь крышку. Аккумуляторную батарею лучше снять, так как она будет создавать помехи в работе.

READ Как подключить кроссоверы алпайн

К установленной лампе подключается кабель от блока питания.

Идущие от ламп провода пропускаются сквозь проделанные в крышках фар отверстия. Они вырезаются в резиновых заглушках и высверливаются, если крышки изготовлены из металла.

Затем монтируется блок розжига. Для предотвращения натяжения проводки его лучше разместить поблизости от фар в месте, куда не проникают влага и загрязнения. Для дополнительной защиты этот узел следует обернуть скотчем или изоляционной лентой.

Затем выполняется соединение проводки для предотвращения ошибки обозначенной разноцветной маркировкой.

Подключение ксенона во второй фаре осуществляется аналогично описанной схеме.

Если в конструкции автомобиля предусмотрен бортовой компьютер, блок розжига следует подключить через реле, стабилизирующее нагрузку на сеть во время загорания и свечения ксенонового источника света.

Ксенон в ПТФ

Противотуманные фары оснащаются ксеноновыми лампами с маркировкой 4300 и 5000К. Такие показатели цветовой температуры обеспечивают хорошую видимость на мокром асфальте и в густом тумане. Для подключения ксенона в ПТФ часто приходится демонтировать передний бампер.

Для этого отвинчивается крепеж колесных арок и бампера.

Биксенон

Конструктивной особенностью биксеноновых ламп является наличие электромагнита. Он позволяет формировать ближний и дальний пучки света. Помимо ламп, блока розжига и соединительных проводов в комплект биксенона входит контроллер.

Соединенный с лампой, контроллер подключается к аккумуляторной батарее и блоку розжига. Его функциональным назначением является стабилизация и контроль напряжения в бортовой сети автомобиля при загорании и свечении биксеноновых источников света.

Схема подключения биксенона показана на рисунке:

Какой ксенон лучше

Во первых следует понимать, что не обязательно самый дорогой ксенон будет работать наиболее качественно. В стоимость хорошо разрекламированных продуктов заложена стоимость рекламы, поэтому переплачивать нет смысла.

Также, чтобы не переплачивать следует подбирать блок розжига, который соответствует функциям вашего автомобиля. К примеру, если в авто не установлен модуль,который контролирует напряжение ламп, то нет смысла покупать ксенон с так называемыми “обманками”. Это позволит сэкономить деньги и не потерять в качестве.

Также нет смысла покупать тонкие “слим”-блоки розжига, если у вас под капотом достаточно места для установки стандартного блока. Хорошие слим-блоки стоят дороже, а совсем дешевые часто имеют низкое качество материалов и сборки.

Наиболее популярные производители ксеноновых ламп:

  • SHO-ME;
  • APP Digital Ultra Slim;
  • XENOTEX;
  • MTF;
  • MITSUMI.

Перед приобретением ксеноновых ламп важно уточнить, какой цоколь используется в ваших фарах. Будет неприятно, если вы не сможете установить лампы из-за неподходящего цоколя

Как выбрать новую деталь

Чтобы правильно подобрать новую деталь, необходимо знать несколько очень важных моментов, без которых это просто будет невозможно, а именно знать какой тип ксенона в вашей машине, а также немало важно понимать, какой установлен цоколь лампочки, мощность её и температура. Все эти нюансы необходимо в обязательно порядке знать, чтобы выбрать правильную деталь

Тип ксенона делится на два вида: ксенон и биксенон. Определить какой именно подойдёт легко. Дальний или же ближний свет проходит за счёт одной лампы в самой фаре, тогда нужно устанавливать биксенон. Если они расположены в разных рефлекторах, нужно установить обычный ксенон.

Лампочку выбирать исходя от её цоколя, который представляет собой металлическую часть на лампе. К ней подключается проводка машины. Чтобы определить цоколь, нужно выкрутить лампочку и осмотреть металлическую часть.

Ксеноновая лампа может обладать мощностью от 35 Вт до 50 Вт. Световой поток 3 000 люменов.

Температура лампочки может быть 4300К (белый свет с жёлтым оттенком), 5000К (максимальная светоотдача 3 800-3 900 люмен, белого цвета), 6000К (белый свет с голубым оттенком, мощностью в 6000К).

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

  • сформировать в корпусе фары отверстие для подвода дополнительной проводки;
  • установить лампу Bixenon взамен штатной галогеновой;
  • закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

  • проводятся подсоединение и тест лампы на одной фаре;
  • производятся манипуляции с проводкой на втором головном устройстве освещения;
  • осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

  • 2 блока розжига;
  • 2 реле;
  • 2 коммутационных жгута проводов с припаянными диодами;
  • 2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

  • к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
  • к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
  • коммутационный жгут подсоединяется к реле;
  • электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
  • балласт (блок розжига) соединяется с реле;
  • силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

  • положением диода;
  • между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
  • в разъеме питания блока розжига контакты меняются местами.

Виды ксеноновых ламп

Произвести установку ксенона самостоятельно не очень трудно, но важно выбрать подходящую оптику. Цоколи ксеноновых ламп отличаются и подходят для фар определенных моделей машин

Чаще всего используются лампы с цоколем на H1, H4, H7, HB4. Чтобы узнать, каким цоколем оборудованы фары, надо обратиться в сервис. Но можно произвести проверку фар и самостоятельно, просто сравнив штатный цоколь с представленной здесь таблицей.


Отличается и цветовая температура разных ксеноновых ламп. От данного параметра зависит цвет и яркость света, излучаемого автомобильными фарами.


Внешне эффектнее всего смотрится голубой ксенон, но свет, максимально приближенный к дневному, дают белые лампы с цветовой температурой от 5 до 5,5 тыс. К. Именно они считаются наиболее щадящими для глаз и лучше всего освещают дорогу в тумане. Это обязательно надо учитывать приустановке ксенона в противотуманные фары.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
