Мотор ВАЗ 1111 – особенности и устройство

650-кубовый мотор 1111 представляет собой «половину» двигателя 2108. Для его создания просто взяли половину двигателя и блока цилиндров, поскольку разработать оснастку под такое решение было проще и дешевле, чем под новый агрегат. Таким образом, 1111-й – двухцилиндровый бензиновый карбюраторный двигатель рядной компоновки, с 2 клапанами на каждый цилиндр и верхней конфигурацией распределительного вала мотора.

1111 в смонтированном виде:

Основные характеристики двигателя «Ока»:

• мощность – 30 сил;
• объем – 649 куб. см.;
• крутящий момент – максимум 44 Нм на 3400 оборотах;
• рекомендуемое топливо – бензин с октановым числом 92;
• цилиндров: 2;
• тип питания – карбюраторное;
• клапанов – 4;
• расход горючего – около 4.7 литра на 100 км;
• охлаждение двигателя – жидкостное;
• экологический стандарт мотора: Евро-0.

Вес и габариты двигателя «Ока»:

• вес – 66.5 кг без КПП и сцепления;
• габаритные размеры – 550*640*670 мм.

Весь рабочий процесс происходит за два оборота коленвала, благодаря чему мотор испытывает серьезные вибрационные нагрузки. Чтобы их компенсировать, предусмотрены два уравновешивающих вала, снижающих вибрацию мотора.

Подачей топливной смеси управляет карбюратор. Смазочная система, как и в 2108, создана с установкой шестеренчатого насоса. Моторное масло забирается из картера, поступая к парам трения распред- и коленвала. Цилиндры орошаются образующимся в ходе работы коленвала масляным туманом, а газораспределительный механизм мотора и клапанные штоки смазываются самотеком.

WINDok › Блог › Солекс 21083 на оку (повторение повторения)))

Вот что нужно сделать, что бы солекс встал без всяких извращений на оку)

1) «Доработать карб» — снять сектор троса газа. Откручиваем один винтик, снимаем его и видим шарик под «оковскую» тягу.

2) Если карбюратор БУ, то проверяем его подошву на изгиб (очччччееееннньь частая болезнь у солекса) и если изгиб не сильный, то правим его на прессе (если есть) или притираем подошву на камне, но без фанатизма

3) Под карбюратор ставим весь комплект прокладок от 2108

а) Первая прокладка на коллектор идёт вот такая

5) Ставим воздухофильтр. Я рекомендую оставить родной фильтр. Для этого нам нужно в нём просверлить отверстия под шпильки крепления солекса, и разогнуть металл центрального отверстия под овал нового карба. Всё не сложно, делов на 10 минут. Под воздухофильтр ложим прокладку от фильтра 2108. Вот и всё, можно ездить)

Внешний вид и особенности конструкции

Материалом конструкции служит дюралюминиевый сплав: легкий, надежный и наиболее распространенный в авиационной сфере. Детали собраны способом заклепывания, оксидированы, грунтованы, а также покрыты специальными эмалями ПФ–115.

Днище подкреплено 3 флорами и 5 шпангоутами изнутри, шестью уголками–отбойниками с наружной стороны. Килеватость дна у изделий 69—71 гг ближе к транцу не превышает 6 градусов, в то время, как на миделе ее показатель достигает 15. В бортах наблюдается практически незаметный развал в стороны. В районе перехода от носовой части к кокпиту катер обладает выпуклыми формами.

По бокам расположены 4 зиги (по 2 с каждого бока), а на форпике 6. Жесткость бортовой обшивки обеспечивает выштампованный гофр, идущий по периметру плавсредства. Скула повторяет очертания киля. Обводы носа притуплены. Обшивка транца, палубы и дна — 1,5 мм, а силового набора и бортов — 1 мм. Грузоподъемность на уровне «Крыма» или «Оби» — 400 кг.

Нос запалубленый, не имеет люка. Под ним находится багажное отделение, не отгороженное переборкой от пассажирской секции. Там же уложен пенопластовый запас плавучести. Параметры кокпита 2,05х1,11 м. Для защиты от брызг и ветра на форпике монтировано 5–миллиметровое ветровое стекло в рамке из алюминиевого профиля. Данный элемент не доходит до бортов и защищает чуть больше половины палубы.

Размещение 4 обитателей моторки происходит по принципу: 2 впереди и 2 сзади. Кресла нестационарные, сделанные из дерева и фанеры, обитые поропластом и кожзамом. Пол в салоне застелен реечными сланями 13х38 мм, покрытыми олифой. В бортах есть карманы для снаряжения.

Транец предназначен для одного ПМ до 30 сил. Отделен от салона переборкой, перед которой, за задними сиденьями, находится топливный бак. Высота стандартная — 38 см.Технические характеристики модели «Ока–4» имеют не слишком ощутимые отличия в размерениях, но основные качества остались такими же.

Видео лодки Ока 4:

https://www.youtube.com/watch?v=8osGZTwr59oVideo can’t be loaded: Тюнинг лодки Оки 4 (https://www.youtube.com/watch?v=8osGZTwr59o)

Какими были главные изменения?

• Угол наклона на миделе возрос до 14°. Это гораздо улучшило глиссирующие и ходовые качества
• Усовершенствованная обстановка обитаемого пространства: его площадь увеличилась до 2,12х1,34 м, появился задний диван с рундуком, лобовое стекло приобрело традиционный размер и вид, появилось больше мест для хранения вещей и снаряжения
• Обшивка стала толще — 2 мм. Отличное решение разработчиков, учитывающих жалобы покупателей на слабое днище
• Количество гидрошайб уменьшилось до 4
• В связи с расширением комплектации вес с оборудованием и снаряжением стал 190 кг, но «чистая» масса составляет 97 кг

Как сделать ободрыши

Так называют самодельные шины повышенной проходимости. Они обходятся намного дешевле заводских. За основу берут крупноразмерную резину с грузовика (ГАЗ-66, КрАЗ-255, ЗИЛ-131), трактора или самолета и срезают лишний материал. Проходимость объясняется низким удельным давлением на грунт, что в свою очередь обусловлено большой площадью контактного пятна.

Перед тем как сделать ободрыши из покрышек, необходимо выбрать тип протектора.

Он зависит от того, по какому покрытию планируется перемещение.

Камеру устанавливают на самодельный диск. Последний изготавливают из алюминиевого таза, тщательно шлифуют.

Площадь контактного пятна регулируется внутренним давлением. Перед выездом на плотный грунт шину подкачивают.

Запчасти и материалы

Конструкция «переламывающегося» вездехода на базе двигателя, педалей, тормозов «Оки» также включает:

кулак от моста ульяновской машины;

трубчатый профиль 50х20, 40х20;

рули от УАЗ (гидравлику не берут);

индивидуально заказанное лобовое стекло;

радиаторы от Toyota;

лебедку для самовытаскивания.

Альтернативная подборка компонентов представлена:

также мотором и коробкой машины «Ока»;

движителями с грузовика «КрАЗ»;

рулежной системой и рессорами от ГАЗ-21;

листовой сталью подходящей толщины;

трубчатым профилем квадратного сечения;

«Гранату», снятую с «Оки», обрезают и наваривают на нее фланец, соответствующий кардану «Нивы». Стандартный руль от ГАЗ-21 весьма труден в управлении – лучше сразу поставить ГУР. Колесные диски лучше брать с «вылетом», тогда колеса будут удалены от кузова, радиус поворота на передней оси увеличится.

Покрышки берут от грузовика «КрАЗ». Для обдирания и приведения их в оптимальный вид потребуются бензопила, электротельфер. Дополнительная подрезка выполняется канцелярским ножом. Сверх уже упомянутых инструментов потребуются:

напильники по металлу;

сварочный аппарат и определенные принадлежности к нему.

Уже упоминавшийся выше «Лёнеход» собирают на основе:

кузова автомобиля и его «родного» двигателя;

рамы из профильных труб;

основной части ходовой с ВАЗ 2121 (остальную часть делают сами);

органов рулевого управления с ВАЗ 2109.

О том, с чего начать постройку вездехода из «Оки», смотрите далее.

Советы новичкам по управлению моторной лодкой

Сегодня мало какая рыбалка или охота обходится без использования моторной лодкой. Опытные рыбаки которые покупают меховые жилеты здесь http://tatet.ua/items1959-odezhda/f17578-20162/17582-20100 и охотники, съевшие не один пуд соли, прекрасно могут управлять моторной лодкой. Но новички этого хобби обычно не имеют никакого представления о лодке и ее управлении на воде. Заблуждением считается то, что лодка ездит как автомобиль. Сила трения лодки на воде гораздо меньше, чем колес автомобиля на асфальте. И также под водой не видно преград (камни, коряги, отмели) так, как видно на дороге (ямы, камни). Поэтому прежде чем сесть в лодку с важным видом опытного водителя, следует знать несколько очевидных правил по управлению моторной лодкой:

Наличие удостоверения на право управления плавсредствами с подвесными моторами.

Такое удостоверение можно получить в управлении ГИМС, предварительно пройдя обучение и тестирование по данной программе.

Присутствие опытного судоводителя рядом.

Во время первых пяти самостоятельных поездок на лодках желательно присутствие опытного водителя. При различных экстремальных ситуациях (поломка мотора, поступление воды, посадка лодки на мель) опытный судоводитель поможет полностью оценить ситуацию и подскажет оптимальное решение.

Проверка наличия ремкомплекта и гребных весел.

При проверке экипировке в лодке необходимо обратить внимание на наличие гребных весел и набора ремонтных ключей. В случае поломки мотора только весла помогут добраться до берега и только при помощи ключей можно исправить мелкую поломку двигателя

Проверка сливной пробки.

Перед спуском лодки на воду необходимо проверить сливную пробку на герметичность. При неплотном прилегании пробки к корпусу лодки возможно поступление воды вовнутрь. Своевременное обнаружение водотечности поможет избежать ряда проблем.

При нахождении на борту лодки все люди должны быть одеты в спасательные жилеты. Это является не только правилами ГИМСа, но и первая мера безопасности при падении за борт.

Перед отплытием важно проверить количество топлива. В этом случае желательно придерживаться правила трех: одна треть топлива на поездку, одна треть на возвращение обратно и одна треть на запас

Воздушный клапан топливного бака.

Перед запуском двигателя следует проверить воздушный клапан на топливном баке. Он должен быть открытым, иначе при создании вакуума в баке во время работы двигателя может прекратиться подача топлива в мотор.

Рукоятка хода в нейтральном положении.

Прежде чем запустить двигатель, необходимо убедиться в нейтральном положении рукоятки хода. При положении рукоятки «вперед» или «назад» моторная лодка может дать ход во время запуска двигателя. Это может привести к падению за борт человека.

После запуска лодочного мотора следует некоторое время его прогреть. Во время прогрева двигателя не стоит отвязывать лодку от берега (дока).

Знание района плавания.

Перед отправлением в путь любой судоводитель обязан знать район плавания, в котором будет происходить передвижение моторной лодки. Это является залогом безопасности. Любой водоем имеет свои подводные камни, коряги и отмели. Наезд на одну из этих опасностей может привести не только к поломке двигателя, но и угрожать безопасности пассажиров.

Управление при волне.

Во время передвижения при больших волнах (0,5–1 м) следует удерживать лодку носом на волну, тем самым разрезая волны. При волне, бьющей в борт, существует опасность переворота лодки.

Отказ от резких поворотов.

При движении на моторной лодке не следует делать резких поворотов в стороны. Такие повороты могут привести к опрокидыванию лодки.

Держаться дальше от судов.

При передвижении на судоходных водоемах следует держаться дальше от судов, так как их ходовые и инерционные силы могут повлиять на движение лодки. Это может привести к опрокидыванию лодки или затягиванию под другое судно.

Расхождение левыми бортами.

Расхождение со встречными маломерными судами допускается только левыми бортами (Правила Плавания на ВВП). Немногие судоводители на моторных лодках придерживаются этого правила.

Плавание на моторной лодке является не только интересным и увлекательным, но и очень опасным и ответственным способом передвижения на воде. Поэтому к самостоятельному управлению моторной лодкой следует подходить после определенного обучения и практики.

Тюнинг двигателя «Ока» и свап

Существует группа автолюбителей, для которых модель Ока благодаря ряду особенностей представляет особый интерес в плане тюнинга. Так как эта машина маленькая и легкая, при этом имеет слабый двигатель, не удивительно, что увеличение мощности такого мотора становится вопросом номер один.

Не трудно догадаться, что куда более эффективным решением в данном случае будет свап, то есть полная замена ДВС, а не попытка увеличить мощность имеющейся заводской версии. Чтобы понять, какой двигатель можно поставить на Оку, нужно проанализировать информацию о тех агрегатах, которые ставились на данную модель, но по тем или иным причинам в серию так и не попали.

Когда автопроизводство в России переживало кризис и АвтоВАЗ отказался выпускать моторы для Оки, для сохранения производства и соответствия двигателей экологическим требованиям на эту модель предпринимались попытки ставить агрегаты других производителей. В 2004 году была выпущена пробная партия из 15 машин с двигателем от Hyundai Atos, также на модель ставились украинские двигатели МеМЗ 245 и МеМЗ 247.1

В качестве итога отметим, что как и в случае с дизельной Нивой, автомобиль Ока также при желании можно оснастить другим мотором. Самым легким путем будет поставить такой мотор, который в качестве пробной версии уже устанавливал на данную модель сам производитель.

Если же говорить о настоящем свопе и установке такого ДВС, который на этой модели никогда не стоял, на практике на Оку хорошо подходят компактные 3-х цилиндровые дизельные двигатели Volkswagen. Еще в единичных экземплярах тюнеры устанавливали МеМЗ 245 или МеМЗ 247.1, после чего этот двигатель получал дополнительный турбонаддув.

Установка дизельного двигателя на внедорожник Нива вместо бензинового. Что нужно знать при замене родного двигателя Нивы, подходящие дизельные моторы и КПП.

Преимущества установки дизельного силового агрегата вместо бензина или ГБО. Выбор подходящего дизеля для ГАЗели и УАЗ (UAZ) на замену бензиновому мотору.

Почему стоит купить водометный катер

Катера, оснащённые подвесным двигателем, либо двигателем с поворотно-откидной колонкой, имеют выступающие за пределы корпуса, открытые гребные винты, что значительно ограничивает их использование на мелководье, ввиду большой вероятности повреждения винта. Алюминиевые водометные катера имеют ряд эксплуатационных преимуществ на мелководье, и тем самым вызывают интерес у различных специализированных служб и обычных судоводителей.

Российское производство катеров для мелководья

В связи со стремительным развитием внутреннего туризма, и освоением новых маршрутов, в том числе и на многочисленных водных объектах нашей страны, катера с подвесным двигателем не всегда могут удовлетворить требованием судоводителя, а именно: недостаточная проходимость по мелководью, необходимая тяга, «живучесть» гребных винтов, и т.д. Водомётный движитель для производства водометных катеров все эти недостатки с лёгкостью компенсирует.

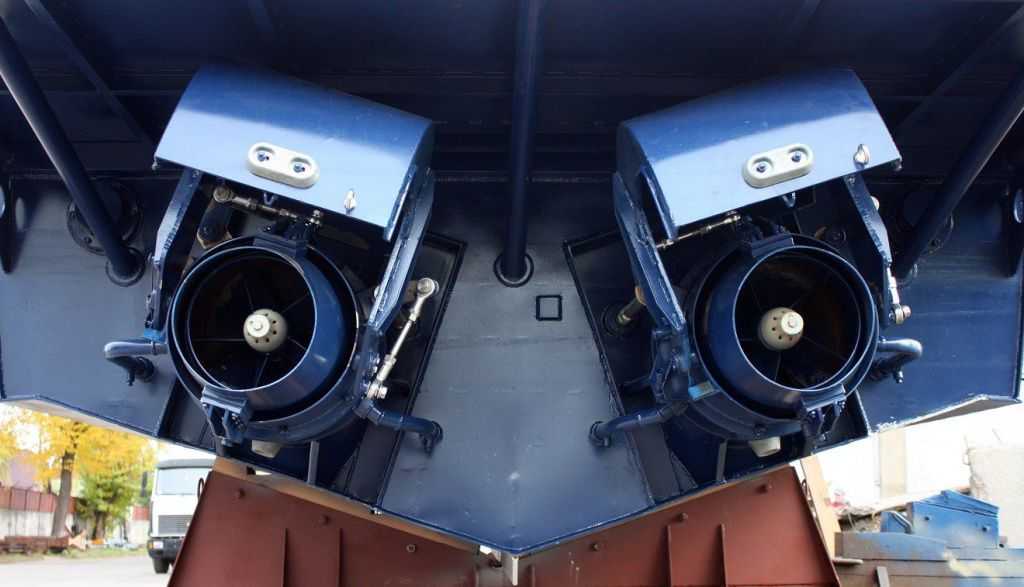

Что такое водометный движитель

Напомним о том, что такое водометный движитель (Водомет). Это устройство, состоящее из валовода, рабочего колеса, системы спрямляющих и направляющих аппаратов, реверсивно-рулевого устройства, привода управления и т.д. Всасывание воды происходит через водозаборник трубы, а выброс через сопло. Выбрасываемая из сопла струя воды является силой, движущей катер. Сопло водомета может поворачиваться в горизонтальной плоскости, благодаря чему осуществляется поворот судна, а перекрывающий сопло «ковш» поворачивает струю воды обратно, тем самым катер идет задним ходом.

Особенности конструкции

Стоит отметить, основные моменты в конструкции водомета:

1. Свободный доступ к гребному винту (импеллеру) для его очистки через специально предусмотренный инспекционный люк;
2. Защищенность насосной части от попадания посторонних предметов, осуществляется за счёт специальной решетки водозаборника;
3. Технология изготовления водомётных движителей обеспечивает максимальную надёжность и прочность конструкции его корпуса;
4. Отсутствие под днищем катера выступающих частей;

В настоящее время производители водометов обеспечивают их полную защиту от коррозии и дополнительного износа, это позволяет значительно сэкономить время и снизить расходы на его техническое обслуживание.

Скоростные легкие водометные катера российского производства — маневренные

С экономической точки зрения использование водометного движителя с дизельным двигателем обходиться в разы дешевле бензинового подвесного мотора.

Разворот на месте

Многоместный катер, оборудованный водометным движителем может совершить разворот практически на месте и даже двигаться бортом вперёд и осуществлять торможение с полного хода, что очень важно в экстренных ситуациях

Малая осадка

Одним из основных преимуществ катера с водометом является его малая осадка даже при полной загрузке, так как водометный движитель находится в корпусе судна, и соответственно на днище отсутствуют выступающие части. Все это позволяет использовать водометный катер в сложных навигационных условиях мелководья малых рек, с их частыми сужениями, резкими поворотами и перекатами

Еще одно важное преимущество водометных катеров— возможность посадки и высадки людей даже с не оборудованного участка берега

Испытания при погрузке и транспортировки

Первый российский водометный катер Костромской судомеханический завод выпустил в 1954 году. Его разработкой занимался инженер-конструктор, доктор технических наук, профессор Кужма Александр Поликарпович. Он был отправлен на наш завод со специальным заданием – создать водометный катер для мелководья, для работы в условиях молевого сплава. И уже всего через 2 месяца на испытаниях катер шел по молевой древесине, таким образом своими характеристиками на тот момент являясь единственном возможным судном для эксплуатации в условиях молевого сплава. Это был катер ВБК-30. С 1961 года началось серийное производства данной модели. Судно имело двигатель мощностью 90 л.с. и развивало скорость 16,5 км./ч.

В 1954 году, в один год с созданием в СССР водометного движителя, в Новой Зеландии Уильмом Гамильтоном также был создан свой водометный движитель. Многое из того, что применяются в технологии Гамильтона и профессора Кужмы, применяется до сих пор и другими производителями.

Взяв в качестве установки водометный движитель собственного производства, наш завод производит по сути «речные внедорожники», способные преодолевать минимальные глубины. Приобретение водометного катера производства АО «КСМЗ» даст вам возможность получить надежное, безопасное и простое в управлении судно, которое станет вашим надежным спутником на любой реке.

Последовательность действий

Перейдем непосредственно к процессу замены поршневых колец на ВАЗ «Ока» без снятия мотора (ключевые моменты показаны на фото). Делается все так:

1. Автомобиль ставиться на смотровую яму и обезвиживается;
2. Сливаются рабочие жидкости (ОЖ, масло);
3. Первый этап работ полностью проходит в подкапотном пространстве. Для удобства работ можно вообще снять капот с авто;
4. Снимаем с карбюратора корпус воздушного фильтра, отсоединяем приводные тросики, провод электроклапана ХХ и бензиновые трубопроводы;

5. Снимаем защитную крышку привода ГРМ, послабляем приводной ролик, и снимаем с зубчатого колеса распредвала ремень. Окручиваем болт этого колеса и снимаем его с вала (аккуратно, чтобы не потерять шпонку);

6. Отсоединяем патрубки от клапанной крышки, выкручиваем болты ее крепления и демонтируем с авто;

7. Отсоединяем патрубок вакуумного регулятора;

8. Откручиваем болты крепления датчика момента искрообразования, и отводим его в сторону;

9. Откручиваем бензонасос, убираем в сторону;

10. Окручиваем крепление корпуса привода датчика момента искрообразования и снимаем его;

11. Откручиваем верхний болт крепления задней крышки приводного ремня ГРМ и отводим его вбок;

12. Откручиваем гайки крепления корпуса подшипников распредвала и снимаем его;

13. Аккуратно демонтируем распределительный вал его вместе с сальником. При сборке лучше сальник распредвала «Ока» лучше заменить. Если производится только замена распредвала на «Оке» дальнейшая разборка не нужна;

14. Снимаем кронштейн крепления генератора;

15. Демонтируем натяжной ролик;

16. Отсоединяем трубопроводы системы охлаждения, ведущие к рубашке охлаждения;

17. Отсоединяем провод датчика температуры ОЖ;

18. Откручиваем гайки крепления выпускных труб от головки, затем аккуратно снимаем их со шпилек;

19. Откручиваем болты крепления головки. При этом нужно соблюдать правильную последовательность их послабления. Извлекаем болты;

20. Аккуратно снимаем головку вместе с впускным коллектором и карбюратором.

На этом разборка в подкапотном пространстве заканчивается. Остальное делается под автомобилем. Чтобы снять поршни, необходимо:

Открутить болты крепления поддона двигателя и аккуратно его извлечь;
Открутить гайки крепления шатунных крышек и снять их

Важно, сразу пометить, где какая крышка, и как она была установлена. Для этого на отливе можно поставить метки путем кернения;
Проворачиваем коленчатый вал

При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала. Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.

После замены колец, при помощи специального приспособления для посадки поршней, садим их на место, стараясь сразу направить и поставить шатуны правильно (можно попросить помощника направить их снизу). А далее просто производится установка всех снятых элементов на место.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Нюансы тюнинга «Оки»

ВАЗ-1111 считается одним из самых дешевых и экономичных автомобилей: расход топлива на 100 километров составляет всего 3-4 литра, сказываясь при этом на динамике.

В связи с этим автовладельцы прибегают к модернизации технической части модели, перед которой необходимо учитывать несколько нюансов:

• Модернизация начинается с приобретения необходимых материалов.
• Инструменты, оборудование и приборы желательно покупать у официальных дилеров во избежание подделок.
• Материалы под металлик должны быть высокого качества.

Ассортимент материалов и комплектующих к «Оке» может варьироваться в зависимости от того, какой конкретно тип тюнинга будет использоваться и что планирует видоизменять автовладелец.

Тюнинг двигателя «Ока» и свап

Существует группа автолюбителей, для которых модель Ока благодаря ряду особенностей представляет особый интерес в плане тюнинга. Так как эта машина маленькая и легкая, при этом имеет слабый двигатель, не удивительно, что увеличение мощности такого мотора становится вопросом номер один.

Не трудно догадаться, что куда более эффективным решением в данном случае будет свап, то есть полная замена ДВС, а не попытка увеличить мощность имеющейся заводской версии. Чтобы понять, какой двигатель можно поставить на Оку, нужно проанализировать информацию о тех агрегатах, которые ставились на данную модель, но по тем или иным причинам в серию так и не попали.

Когда автопроизводство в России переживало кризис и АвтоВАЗ отказался выпускать моторы для Оки, для сохранения производства и соответствия двигателей экологическим требованиям на эту модель предпринимались попытки ставить агрегаты других производителей. В 2004 году была выпущена пробная партия из 15 машин с двигателем от Hyundai Atos, также на модель ставились украинские двигатели МеМЗ 245 и МеМЗ 247.1

В качестве итога отметим, что как и в случае с дизельной Нивой, автомобиль Ока также при желании можно оснастить другим мотором. Самым легким путем будет поставить такой мотор, который в качестве пробной версии уже устанавливал на данную модель сам производитель.

Если же говорить о настоящем свопе и установке такого ДВС, который на этой модели никогда не стоял, на практике на Оку хорошо подходят компактные 3-х цилиндровые дизельные двигатели Volkswagen. Еще в единичных экземплярах тюнеры устанавливали МеМЗ 245 или МеМЗ 247.1, после чего этот двигатель получал дополнительный турбонаддув.

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя – патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

• давления масла,
• температуры ОЖ,
• электромагнитного клапана карбюратора,
• датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

Указанный выше перечень работ, далее показан на фото:

Диагностика

Перед выполнением ремонта следует выяснить, в какой составляющей – приводе или механизмах, возникла неисправность. Для этого в первую очередь необходимо внимательно осмотреть все элементы системы на утечку жидкости, поскольку именно течь является самой распространенной проблемой. Для этого обычно достаточно внимательно осмотреть ГТЦ и все колеса с внутренней стороны

Также следует обратить внимание на резиновые трубки и места их соединения с рабочими цилиндрами и металлическими магистралями

Некоторые симптомы неисправности могут облегчить поиск неисправности. К примеру:

• Педаль стала очень «жесткой». Обычно такая проблема указывает на выход из строя усилителя;
• Педаль сильно мягкая, свободный ход увеличен. Это может указывать на завоздушивание системы, разгерметизации одного из контуров, утечке жидкости;
• Биение руля при торможении сигнализирует об изменении геометрии тормозного диска (он искривлен или возникла вмятина);
• Визг при торможении указывает на критический износ фрикционных накладок.

Для поддержания тормозной системы в работоспособном состоянии требуется периодическое техническое обслуживание, сводящееся к своевременной замене рабочей жидкости, расходных материалов и компонентов, подверженных повышенному износу.

До Питера и обратно

Напомним, прошлой весной настоящий фурор в соцсетях произвело видео, на котором 19-летний молодой человек несется по дороге вперед багажником на ВАЗ-2106 («Шестерка» Сергея Артюшенко» — «РГ-Неделя» от 06.03.2019). Эта переделанная машина огорошила не только сотни тысяч пользователей интернета, но и даже знаменитого изобретателя Илона Маска.

На сей раз Артюшенко использовал советский автомобиль-мотоколяску, который купил почти год назад. Проржавевшую от времени машину, понятно, полностью пришлось переделывать.

— Кузов был гнилой, капот вообще поменял. Знакомые помогли с тюнингом, установили крутой звук в «инвалидку», — рассказывает он.

И 22 августа легенда отечественного автомобилестроения отправилась в Санкт-Петербург. Правда, в 500 километрах от города поездка чуть не сорвалась.

— Появился дым из выхлопной трубы, то есть начались проблемы с поршневой группой в двигателе. Но все-таки рискнул продолжить путешествие, только доливал масло чаще, — рассказывает Сергей.

В итоге до Питера удалось добраться, а уже там машину подлатать. Здесь необычным ретроавтомобилем заинтересовался известный российский автоблогер Константин Заруцкий, больше известный как AcademeG.

«Я нашел сокровище. «Инвалидочка»

Салон, обращаем особое внимание, музло, куча каких-то тумблеров, я боюсь вообще представить, что это такое. И это все приехало своим ходом из Ставрополя!» — не сдерживал эмоций блогер, делясь своими впечатлениями в Сети

А вот на обратном пути Сергею пришлось поволноваться: в Подмосковье его остановили сотрудники ГИБДД, поначалу собиравшиеся вообще задержать необычное авто. Но в итоге все обошлось.

И в прошлый четверг Артюшенко вернулся в Ставрополь. Вот как он описал итоги поездки: «33 часа за рулем, 130 литров АИ-92, 3 литра моторного масла. Именно эти три пункта помогли нам добраться обратно в Ставрополь из Санкт-Петербурга. Кто бы что ни говорил, «инвалидка» ехала и ехала. Своим ходом я преодолел 5080 километров, только заливая бензин и масло».

Последнее поколение советских «инвалидок» СМЗ С-3Д начали производить в 1970 году на подмосковном Серпуховском автозаводе, визитной карточкой которого позже станет «Ока». Кстати, Сергей Артюшенко на свою поставил двигатель от этой легендарной малолитражки. А вот на заводе на мотоколяску, как следует из названия, ставили двигатель мотоцикла «Иж Планета» объемом 346 кубических сантиметров.

СМЗ С-3Д всегда были популярны у гаражных мастеров. Для них требовались водительские права категории «А», так как фактически это был тяжелый квадроцикл. Умельцы же создавали из «инвалидки» самые немыслимые творения — трициклы, аэросани, мини-тракторы, вездеходы. А описание подобных самоделок в изобилии печатали в чрезвычайно популярном в свое время журнале «Моделист-конструктор».

Кстати

Сергей Артюшенко родом из Невинномысска. В подростковом возрасте у талантливого парня уже была своя мастерская, где он делал мебель. А шесть лет назад юноша решил попробовать себя в изготовлении почвенных культиваторов, и эти изделия стали пользоваться большой популярностью у аграриев. Сейчас парень учится в Ставропольском государственном аграрном университете на специалиста по электроэнергетике и электротехнике. А учебу в вузе совмещает со сборкой сельхозтехники и с автомобильным тюнингом.

Под мотором

Транец сконструирован под ПМ со стандартной ногой 38 см и мощностью от 12 до 30 сил. Причем строение рецесса позволяет установить одновременно два двигателя. Спарка дает преимущество в скорости и выносливости.

Еще один приятный момент — крепость транца просто превосходная. Для разрешенного количества сил данный элемент конструкции долговечен и чрезвычайно прочен. В случае установки агрегата помощнее необходимо укрепить подмоторную часть. Но прибавка 10—20 л. с. заставляет катер просто летать. Чтоб определиться с мощностью, можно, например, смотреть видео «Лодка «Ока» мотор 50 сил» или другие ролики ( Видео «Ока» с мотором от Yamaha r 1″). Есть ДУ поворотом ПМ.

https://www.youtube.com/watch?v=GqtHvxgYqgEVideo can’t be loaded: Лодка ОКА-4 (https://www.youtube.com/watch?v=GqtHvxgYqgE)

Принцип работы

Общий принцип функционирования тормозной с-мы такой:

• Привод. Для замедления движения или остановки водитель жмет на педаль тормоза, причем сила воздействия на нее влияет на интенсивность замедления. Сила, приложенная на педаль, посредством штока передается на ВУТ. Увеличенное усилителем усилие воздействует посредством штока на 1-й поршень ГТЦ. Он, перемещаясь, выталкивает жидкость в магистрали, и также толкает 2-й поршень, что обеспечивает создание давления и во второй камере цилиндра. Из первой камеры жидкость по магистралям поступает на правый передний рабочий механизм (правый), а также на регулятор, а уже от него на заднее колесо. Жидкость из второй камеры выводится только на одну магистраль, но благодаря тройнику разделяется и поступает на левое переднее колесо, а также регулятор, а от него – на задний механизм;
• Передние тормоза. Жидкость под давлением поступает в цилиндр суппорта и выдавливает поршень, он начинает поджимать колодку к диску. При этом возникает противодействующая сила, которая благодаря скобе смещает суппорт. При перемещении суппорт начинает поджимать вторую колодку.
• Задние тормоза. Давление жидкости приводит к выталкиванию поршней из цилиндра. А поскольку в них упираются колодки, то выход поршней сопровождается прижимом колодок к внутренней поверхности барабана, и за счет силы трения скорость его вращения замедляется;
• Ручник. Для задействования ручника, водитель тянет рычаг, размещенный в салоне, вверх. Рычаг посредством тяги соединен с уравнителем, к которому подходят тросы. Воздействие на рычаг сопровождается натягиванием тросов, благодаря чему срабатывают механизмы стояночного тормоза, которые разжимают колодки и поджимают их к барабану. Рычаг в поднятом состоянии удерживается храповым механизмом.

В целом, функционирование всей тормозной системы ВАЗ «Ока» не отличается от других моделей ВАЗ.
