Назначение и принцип работы

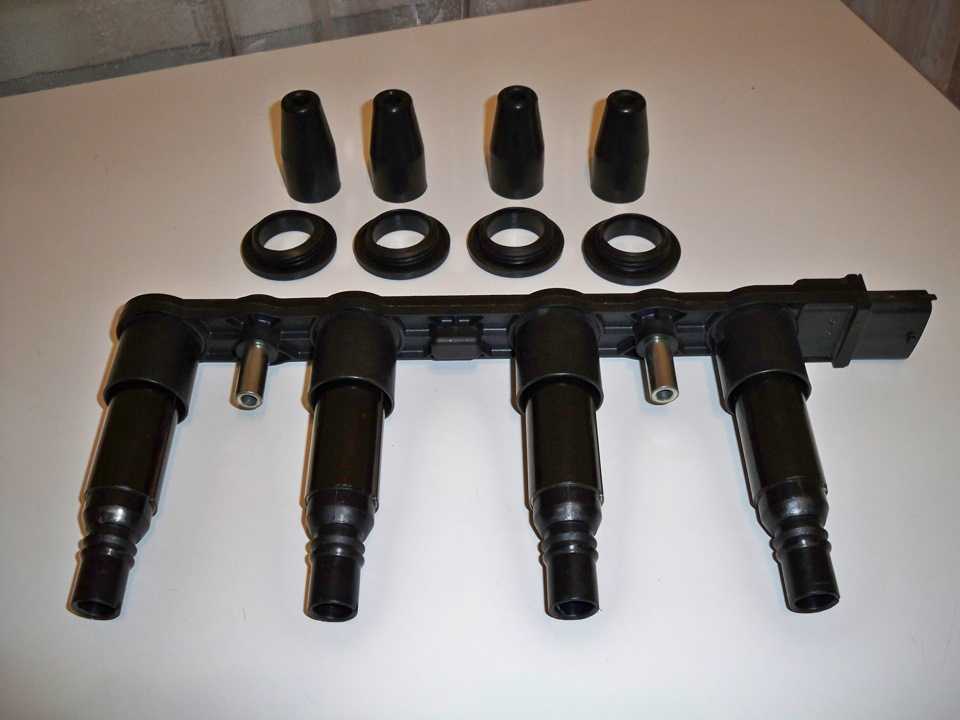

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

1. транзисторов;
2. тиристоров:
3. гибридных элементов;
4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы

Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу. Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

• более мощную искру;
• исключение потерь в трамблере;
• стабильный холостой ход;
• улучшенный пуск при пониженной температуре;
• снижение расхода топлива.

Частые неисправности

Время от времени катушки зажигания выходят из строя, иногда отработав свои законные тысячи километров, а иногда вскоре после покупки. Регламентного срока замены у них нет, так что чем выше качество этой детали, тем дольше не придется о ней вспоминать. Частые причины поломок катушки разные.

1. Перегрев. Катушка может пострадать от сбоя в системе охлаждения двигателя, от «закипания» мотора, от нарушения отвода тепла.
2. Короткое замыкание. Встречается нередко, особенно в дешевых моделях, которые используют на сложных дорогах. От вибрации изоляционный материал постепенно приходит в негодность и происходит замыкание на обмотках.
3. Неисправность смежных элементов электросети. В частности, недостаточный заряд АКБ приводит к слишком продолжительной зарядке катушки.
4. Повреждение корпуса от ударов, вибрации, перепадов температур и т.д.
5. Попадание влаги внутрь.
6. Естественный износ. Да, катушка тоже имеет свой ресурс, и рано или поздно ее приходится менять.

Любая неисправность моментально сказывается на работе двигателя: он либо вообще не запускается (если проблема с образцом старого типа, одной на все цилиндры), либо работает с перебоями: троит, теряет динамику. В довершение ко всему загорается значок Check Engine, и приходится ехать в сервис на диагностику.

Катушки зажигания не ремонтируются, только меняются на новую. Это относится и новейшим индивидуальным устройствам с компьютерным управлением, и к старым классическим.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Производится запуск мотора машины.
2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

1. От разъемов устройства надо отключить все подсоединенные проводники.
2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

Модуль зажигания: проверка и признаки неисправности

Каждый цилиндр должен получить искру в строго определенное время. На старых моторах для этого использовался коммутатор – трамблер. Он подавал высоковольтный импульс от единственной катушки зажигания на нужную свечу. Поскольку принцип работы узла механический (обыкновенный бегунок с контактами), надежность оставляла желать лучшего.

На современных моторах применяется электронный модуль зажигания. Инжектор синхронизирует момент впрыска топлива с подачей искры. Двигатель работает более слажено, снижается расход топлива, растет экономичность. Есть и обратная сторона медали. Если отремонтировать механическую систему зажигания своими руками мог любой владелец «Жигулей» или «Москвича», то модуль зажигания нового образца требует знания схемы и определенных навыков.

Разумеется, вы можете обращаться в профильный сервис по любому поводу. Но тогда стоимость владения железным конем увеличится. Элементарная проверка модуля зажигания занимает несколько минут вашего времени, для этого необходим лишь тестер. Чаще всего, чтобы починить электронный модуль, надо лишь прозвонить провода и понимать принцип работы прибора.

Sergeevich0001 › Блог › Модуль зажигания принцип работы и проверка работоспособности

Катушка зажигания преобразует напряжение батареи в высокое напряжение, которое требуется для создания искры. Компоненты катушки зажигания:

■ Электромагнит (первичная катушка)■ Катушка высокого напряжения (вторичная катушка)

При включении тока через первичную катушку генерируется магнитное поле. При отключении тока магнитное поле исчезает. Под действием изменений магнитного поля генерируется индукционное напряжение во вторичной катушке. Смесь ионизируется. Ионизированная смесь представляет собой проводник. Через свечу зажигания протекает ток.

Сoпротивление первичной обмотки: ± 0.3 — 2Сопротивление вторичной обмотки ± 5 — 20 kПредел тока: ± 7A

Системы с распределителем зажигания

Катушки зажигания состоят из одной первичной и одной вторичной обмотки. В системе используется дистрибьютор. Дистрибьютор выбирает свечу зажигания, на которую требуется подать высокое напряжение

Катушки зажигания с холостой искрой

У вторичной катушки два конца. В нормальной катушке зажигания от одного из концов вторичной катушки подается высокое напряжение. Другой конец вторичной катушки соединен с положительным или отрицательным контактом первичной катушки. Оба контакта катушки зажигания присоединены к свече зажигания. Свечи зажигания генерируют искру одновременно. Катушка зажигания с холостой искрой в 2-цилиндровом, 4-тактовом двигателе. Катушка зажигания с холостой искрой в 4-цилиндровом, 4-тактовом двигателе. Требуются две катушки зажигания для подачи питания на четыре свечи зажигания в 4-цилиндровом двигателе. Катушка зажигания для двух свечей зажигания. Катушка зажигания для четырех свечей зажигания.

Системы последовательного зажигания используют по одной катушке зажигания на каждый цилиндр. Блок управления управляет каждой катушкой зажигания по отдельности.

При прохождении тока через первичную катушку генерируется магнитное поле. При отключении тока магнитное поле исчезает. Это изменение магнитного поля включает индукционное напряжение.Генерируется искра. При отключении тока сила тока должна быть достаточной для большого изменения магнитного поля. Ток через первичную катушку оснащен электронным управлением. Модуль зажигания укомплектован цепью, ограниченной по току. Цепь с ограничением по току используется в сочетании с катушкой зажигания с низким сопротивлением. Электропитание от аккумуляторной батареи не требуетсяНапряжение модуля зажигания при отключенной подаче тока: 12V. Как только будет включена подача тока, напряжение упадет до нуля. Затем ток увеличивается до тех пор, пока не будет достигнута предельная величина.

Проверка работоспособности модуля зажигания

Рассмотрим проверку модуля зажигания на примере автомобиля HYUNDAI GETZ 1.6

Проверка по шагам:

Шаг 1: Проверьте сопротивление первичной катушки

Измерьте сопротивление между контактами 1 и 2. Оно равно 0.87?

■ да — Катушка зажигания успешно прошла эту проверку.

■ нет — Замените модуль зажигания.

Шаг 2. Включите зажигание. Измерьте напряжение на контакте 1. Оно между 12 и 14.4 V?

■ да — Катушка зажигания успешно прошла эту проверку (переход к шагу 3).

■ нет — Включите зажигание. Измерьте напряжение на контакте 2 (O7 Предохранитель ECU 2). Оно между 12 и 14.4 V?

Шаг 2.1 Включите зажигание. Измерьте напряжение на контакте 2 (O7 Предохранитель ECU 2). Оно между 12 и 14.4 V?

■ да — Измерьте сопротивление между контактами 1 и 2 (O7 Предохранитель ECU 2). Сопротивление должно быть меньше, чем 1 Ом. Проверьте все провода и при необходимости замените. Информацию о цвете проводников, соединителях, сварных швах и местах установки (если применимо) см. на схеме ниже.

■ нет — Проверьте следующее: O7 Предохранитель ECU 2.

Шаг 3. Измерьте сопротивление между контактами 2 и 5 (E1 Блок управления двигателем). Оно меньше, чем 1 Ом ?

■ да — Соединение прошло эту проверку.

■ нет — Отремонтируйте провода. Информацию о цвете проводников, соединителях, сварных швах, экранах и местах установки (если применимо) см. на схеме ниже.

Шаг 4: Проверьте экранированный провод.

■ да — Измерьте напряжение на контакте 1. Оно меньше, чем 0,2 В? Переходим к шагу 4.1.

■ нет — Отремонтируйте провода. Информацию о цвете проводников, соединителях, сварных швах, экранах и местах установки (если применимо) см. на схеме ниже.

■ да — Катушка зажигания успешно прошла эту проверку.

■ нет — Проверьте следующее: O8 Точка заземления G17.

Осциллограмма исправного модуля зажигания:

Основные проблемы в системе зажигания

Начиная с середины прошлого столетия, система зажигания (СЗ) постоянно совершенствовалась, и если в семидесятых годах 20-го века в основном была распространена схема с контактными трамблерами, то в 80-х годах уже использовалась бесконтактная система с коммутатором для лучшего искрообразования на свечах. На рубеже тысячелетий в основном стали применяться СЗ с полным электронным управлением, и они используются в автомобилях с бензиновыми двигателями и по сегодняшний день.

Если в системе зажигания происходят различные сбои, в двигателе возникают различные проблемы:

• мотор начинает троить – не работает один или несколько цилиндров;
• ДВС не запускается (пропадает искра на свечах зажигания);
• появляются хлопки во впускном коллекторе или в трубе глушителя;
• движок начинает детонировать, «стучат поршневые пальцы»;
• повышается расход топлива, а из трубы глушителя идет черный дым;
• двигатель перегревается.

Причиной неисправности могут быть любые детали и узлы СЗ:

• искровые свечи;
• катушка или модуль зажигания;
• высоковольтные провода или наконечники;
• прерыватель-распределитель (в системах с трамблером);
• коммутатор (если он устанавливается в системе);
• замок зажигания;
• электропроводка;
• различные датчики или сам блок управления (в электронных системах).

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

• Индуктивность первичной обмотки — способность накапливать энергию.
• Коэффициент трансформации — во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
• Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
• Энергия образующейся искры.
• Напряжение пробоя — величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Наибольшее распространение получили три вида конструкций катушек зажигания: общая, индивидуальная и двухвыводная.

Классическая конструкция катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два — внешний и внутренний.

Первый находится внутри первичной обмотки, а второй — вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

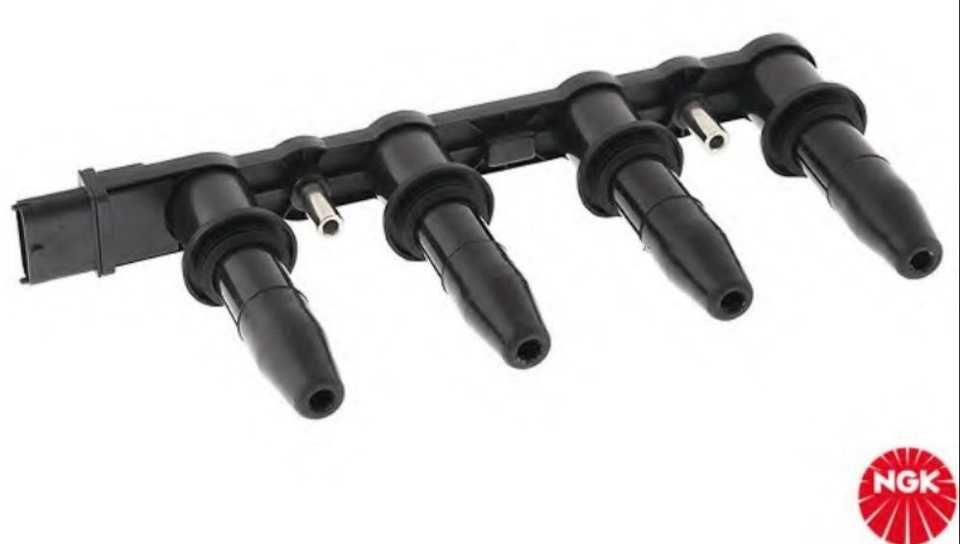

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором — на этапе выпуска отработавших газов (вхолостую).

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

• оба контакта соединяются со свечами высоковольтной проводкой;
• один контакт соединен наконечником (напрямую со свечой), а второй — высоковольтной проводкой.

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция — «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Полезное: Схема подключения вентилятора охлаждения ВАЗ

Как протестировать катушки зажигания

Метод # 1: Тестирование катушки зажигания искрой

Тестирование катушки зажигания искрой

Заглушите мотор, и откройте капот. В зависимости от марки автомобиля, катушки могут быть расположены в разных местах. На двигателях без распределителя зажигания, свечи подключаются прямо к катушкам. Самым верным способом найти катушки, это следовать проводам, которые идут от распределителя зажигания в обратную сторону. Защищайте открытые участки кожи и глаза, используйте инструмент только с изолированными ручками.

Отсоедините один высоковольтный провод от свечи. К каждой свечи ведет отдельный кабель. Если вы не так давно заглушили двигатель, то вероятно, что он будет очень горячим. Для избежания травм и ожогов подождите 10-20 мин, и приступайте к работе.

Снимите свечу зажигания специальной торцовой насадкой для свечей. Делайте это аккуратно, не давая мусору попасть в отверстие для свечи. Если в отверстие свечи зажигания попадет грязь или мусор, это может привести к повреждению мотора. А удаление мусора из цилиндра довольно сложная операция. Так что будьте предельно внимательны в этом пункте.

Присоедините вытянутый ранее провод обратно к свече. Свеча должна соединяться с распределителем зажигания, но не вкручена в двигатель. Держите свечу только плоскогубцами с изолированной ручкой, чтобы вас не ударило током.

Резьбовой стороной свечи коснитесь к голому металлу. Дотроньтесь резьбовым участком свечи к голому участку вашего автомобиля. Это может быть двигатель или участок на котором нет краски.

Попросите помощника или друга включить зажигание. При включении зажигания, все электрические системы автомобиля начинают работать, и если катушка зажигания исправна, то на свечу будет подаваться напряжение.

Убедитесь в том, что вы видите как проскакивают голубые искры. Если вы не наблюдаете голубую искру, то проблема очевидна. Ваши катушки не функционируют и требуют замены. Если у искры оранжевый цвет, это значит, что на свечу подается недостаточное напряжение. Причинами могут стать: слабый ток, плохой контакт или повреждение катушки.

Установите свечу на место и подсоедините провод обратно. Выключите зажигание и проведите сборку с обратном порядке.

Читайте только на vse-provse.com Установка сигнализации на авто своими руками

Это первый способ проверки катушки зажигания своими руками. Будьте осторожны при работе с напряжением и соблюдайте все правила защиты.

Метод # 2. Тестируем катушки зажигания измеряя сопротивление

Тестируем катушки зажигания измеряя сопротивление

Снимаем катушку с автомобиля. Это самый верный способ убедиться, что катушка работает исправно. Для этого необходим прибор для измерения электросопротивляемости — омметр. С помощью омметра, вы точно определите текущие состояние катушки зажигания. Для того, чтобы снять катушку зажигания, необходимо: отсоединить провода от распределителя зажигания, и открутить крепления самой катушки, гаечным ключом. Это необходимо делать при выключенном зажигании.

Требуются характеристики вашей модели катушки зажигания. Для каждого автомобиля свои характеристики катушки. Если ваше измерение показало другие показатели, разные с теми, что указаны в характеристике, то вероятно ваша катушка требует ремонта или замены.

Прикоснитесь щупами омметра контактов первичной обмотки катушки. Коснитесь двух боковых контактов одновременно. Со стороны распределителя катушка имеет три контакта: один в центре и два по бокам. Включите омметр и замеряйте показатели.

Замеряем значение сопротивления вторичной обмотки. Прикоснитесь щупами к центральному контакту и одному из боковых.

Сравните ваши показатели с заводскими характеристиками. Катушка зажигания очень чувствительна. Если показания отличаются от заводских, катушку следует заменить, так как она испорчена и работает не правильно.

Сопротивление первичной обмотки должно находиться в диапазоне от 0.7-1.7 Ом. А вторичной в пределах от 8-15 кОм. Это два самых простых способа, как проверить катушку зажигания самому и в домашних условиях. Для проверки катушки вам понадобиться:

1. Гаечные ключи, в частности съемник для свечей
2. Отвертка
3. Изолированные плоскогубцы
4. Свечи
5. Ключ зажигания
6. Омметр или мультиметр
