Выбор номера автомобиля

Все автомобили, поддерживаемые модулем, зарегистрированы в библиотеке протоколов под уникальными 4-значными номерами. Эти номера Вы можете посмотреть на сайте can.starline.ru. После установки необходимо записать в память охранного комплекса номер, соответствующий вашему автомобилю.Для записи уникального 4-значного номера выполните следующие действия:

Войдите в режим программирования и однократным нажатием на сервисную кнопку выберите первый раздел меню программирования. Один звуковой сигнал подтвердит выбор первого раздела меню.

Нажмите сервисную кнопку число раз, соответствующее первой цифре номера автомобиля. Система подтвердит ввод значения серией звуковых сигналов, количество которых будет соответствовать первой цифре номера автомобиля.

Аналогично введите остальные цифры номера автомобиля, дожидаясь звукового подтверждения охранного комплекса после ввода каждой цифры.

Если сервисная кнопка будет нажата более 9 раз, система выдаст 4 коротких звуковых сигнала и вернется в основное меню программирования.

Через 2 секунды после подтверждения ввода последней цифры номера автомобиля, система выдаст одну из серий звуковых сигналов:

• 2 коротких сигнала — номер введен правильно и записан в память охранного комплекса;
• 4 коротких сигнала — произошла ошибка, введенный номер сохранен не будет.

После завершения ввода номера автомобиля (независимо от результата) будет осуществлен переход в основное меню программирования.

Если при вводе очередной цифры номера сервисная кнопка не будет нажата в течение 5 секунд, то произойдет переход в основное меню программирования. Комплекс оповестит об этом 4 короткими звуковыми сигналами. При изменении номера автомобиля значения параметров, установленные ранее в процессе программирования модуля, сохраняются.

Что такое CAN-шина

Электронный КАН-интерфейс в авто представляет собой сеть контроллеров, использующихся для объединения всех управляющих модулей в единую систему.

Данный интерфейс представляет собой колодку, с которой можно соединять посредством проводов блоки:

• противоугонного комплекса, оборудованного функцией автозапуска либо без нее;
• системы управления мотором машины;
• антиблокировочного узла;
• системы безопасности, в частности, подушек;
• управления автоматической коробкой передач;
• контрольного щитка и т. д.

Устройство и где находится шина

Конструктивно CAN-шина представляет собой блок, выполненный в пластиковом корпусе, либо разъем для подсоединения кабелей. Цифровой интерфейс состоит из нескольких проводников, которые называются CAN. Для подключения блоков и устройств используется один кабель.

Место монтажа устройства зависит от модели транспортного средства. Обычно этот нюанс указывается в сервисном руководстве. СAN-шина устанавливается в салоне автомобиля, под контрольным щитком, иногда может располагаться в подкапотном пространстве.

Как работает?

Принцип работы автоматической системы заключается в передаче закодированных сообщений. В каждом из них имеется специальный идентификатор, являющийся уникальным. К примеру, «температура силового агрегата составляет 100 градусов» или «скорость движения машины 60 км/ч». При передаче сообщений все электронные модули будут получать соответствующую информацию, которая проверяется идентификаторами. Когда данные, передающиеся между устройствами, имеют отношение к конкретному блоку, то они обрабатываются, если нет — игнорируются.

Длина идентификатора CAN-шины может составить 11 либо 29 бит.

Каждый передатчик информации одновременно выполняет считывание данных, передающихся в интерфейс. Устройство с более низким приоритетом должно отпустить шину, поскольку доминантный уровень с высоким показателем искажает его передачу. Одновременно пакет с повышенным значением остается нетронутым. Передатчик, который потерял связь, спустя определенное время ее восстанавливает.

Интерфейс, подключенный к сигналке или модулю автоматического запуска, может функционировать в разных режимах:

1. Фоновый, который называется спящим или автономным. Когда он запущен, все основные системы машины отключены. Но при этом на цифровой интерфейс поступает питание от электросети. Величина напряжения минимальная, что позволяет предотвратить разряд аккумуляторной батареи.
2. Режим запуска или пробуждения. Он начинает функционировать, когда водитель вставляет ключ в замок и проворачивает его для активации зажигания. Если машина оборудована кнопкой Старт/Стоп, это происходит при ее нажатии. Выполняется активация опции стабилизации напряжения. Питание подается на контроллеры и датчики.
3. Активный. При активации этого режима процедура обмена данными осуществляется между регуляторами и исполнительными устройствами. Параметр напряжения в цепи увеличивается, поскольку интерфейс может потреблять до 85 мА тока.
4. Деактивация или засыпание. Когда силовой агрегат останавливается, все системы и узлы, подключенные к шине CAN, перестают функционировать. Выполняется их деактивация от электрической сети транспортного средства.

Характеристики

Технические свойства цифрового интерфейса:

• общее значение скорости передачи информации составляет около 1 Мб/с;
• при отправке данных между блоками управления различными системами этот показатель уменьшается до 500 кб/с;
• скорость передачи информации в интерфейсе типа «Комфорт» — всегда 100 кб/с.

Канал «Электротехника и электроника для программистов» рассказал о принципе отправки пакетных данных, а также о характеристиках цифровых адаптеров.

Когда была разработана цифровая CAN шина и какое её назначение

Разработка цифровой шины началась ещё в двадцатом веке. Ответственность за этот проект взяли на себя две компании – INTEL и BOSCH.

После некоторых совместных усилий, специалистами этих компаний был разработан сетевой индикатор – CAN. Это была проводная система нового образца, по которой передаются данные. Такую разработку назвали шиной. Она являет собой два витых провода достаточно крупной толщины и по ним передаётся вся необходимая информация для каждой из систем автомобиля. Есть и шина, которая представляет из себя жгут проводов – её называют параллельной.

Если к CAN шине подключить автосигнализацию, то возможности охранной системы увеличатся, а прямым назначением этой автомобильной системы можно назвать:

• упрощение механизма подключения и работы дополнительных систем автомобиля;
• возможность подключить к системе автомобиля любые устройства;
• возможность одновременно принимать и передавать цифровую информацию из нескольких источников;
• снижает влияние внешних электромагнитных полей на работоспособность основных и дополнительных систем автомобиля;
• ускоряет процесс передачи данных к необходимым устройствам и системам машины.

Чтобы подключиться к CAN шине необходимо найти в системе проводов оранжевый, он должен быть толстым. Именно к нему нужно подключаться, чтобы наладить взаимодействие с цифровой шиной. Эта система работает как анализатор и распространитель информации, благодаря ей обеспечивается качественная и регулярная работа всех систем автомобиля.

Устройство и принцип работы

По конструкции данный интерфейс выполнен в виде модуля в пластмассовом корпусе или колодки для подсоединения проводников. Цифровая шина включает в себя несколько кабелей CAN. Подключение этого устройства к бортовой сети осуществляется посредством одного проводника.

Шина работает по принципу отправки данных в закодированном виде. Каждое передающееся сообщение обладает специальным уникальным идентификаторов. Может быть информация: «скорость передвижения авто составляет 50 км/ч», «температура охлаждающей жидкости 90 градусов Цельсия» и т. д. При отправке сообщений все электронные блоки получают данные, проверяющиеся идентификаторами. Если информация имеет отношение к определенному модулю, то она обрабатывается, если нет — то игнорируется.

В зависимости от модели, длина идентификатора интерфейса может быть 11 или 29 бит.

Каждое устройство производит считывание информации, передающейся в шину. Передатчик, обладающий более низким приоритетом, должен отпустить шину, так как доминантный уровень искажает его передачу. Если приоритет передающихся пакетов будет более высоким, то он не трогается. Устройство, которое при отправке сообщений потеряло связь, через определенный временной интервал восстановит ее автоматически.

Работа CAN-шины возможна в нескольких режимах:

1. Автономный, фоновый или спящий. При включении данного режима все основные агрегаты и узлы выключены и двигатель не заведен. На шину все равно подается напряжение от бортовой сети. Его значение небольшое, что дает возможность не допустить разряда АКБ.
2. Пробуждение или запуск интерфейса. В данном режиме устройство начинает работу, это происходит при включении системы зажигания. Если автомобиль оснащен клавише Старт/Стоп, то CAN-шина начинает работу при ее нажатии. Производится включение функции стабилизации напряжения, в результате чего питание начинает поступать на контроллеры и датчики.
3. Включение активного режима приводит к началу процесса обмена информацией между исполнительными механизмами и регуляторами. Величина напряжения в сети возрастает, так как шина может потреблять до 85 мА тока.
4. Режим отключения или засыпания. При остановке двигателя автомобиля все агрегаты и механизмы, подключенные по CAN-интерфейсу, выключаются. Питание на них перестает подаваться.

Пользователь Valentin Belyaev подробно рассказал о принципе действия цифрового интерфейса.

https://youtube.com/watch?v=BABqrvnYFCQ

Физические составляющие

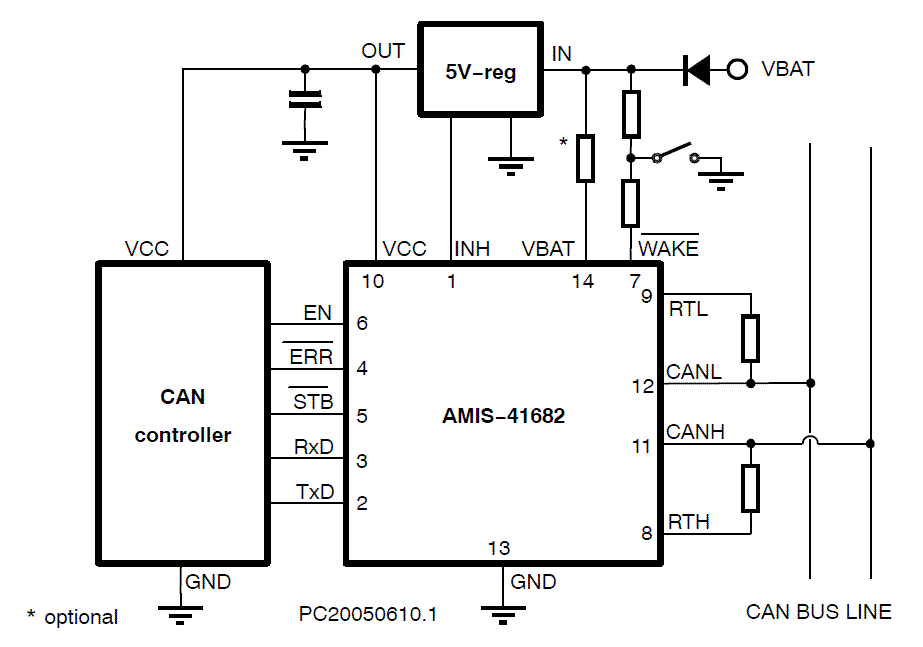

Устройство шины состоит, помимо кабеля, из нескольких элементов.

Микросхемы приемопередатчика часто встречаются от компании Philips, а также Siliconix, Bosch, Infineon.

Чтобы понять, что такое КАН-шина, следует изучить ее компоненты. Максимальная длина проводника при скорости 1 Мбит/с достигает 40 м. Шина- CAN (известная еще как CAN-BUS) в конце наделена терминатором.

Для этого на конец проводников устанавливаются резисторы сопротивления по 120 Ом. Это необходимо, дабы устранить отражения сообщения на конце шины и убедиться, что она получает соответствующие уровни тока.

Сам проводник в зависимости от конструкции может быть экранированным или неэкранированным. Концевое сопротивление может отходить от классического и находиться в диапазоне от 108 до 132 Ом.

Что дает CAN-модуль?

Если общаться со специалистами на тему установки сигнализации, то можно услышать, что необходимостью приобретения CAN-модуля может возникнуть при желании дополнить машину другим дополнительным оборудованием (иммобилайзером, нештатной аудиосистемой) или же при изменении каких-либо штатных функций автомобиля. Например, он дает возможность просматривать TV/DVD в движении.

Очень удобная функция подобной системы это автоматическая перепостановка сигнализации. Она может потребоваться в тех случаях, когда вы ушли, сняв машину с охраны, а потом отвлеклись и ушли, забыв восстановить «противоугонку». Когда была задана соответствующая настройка, то машина включится автоматически через полминуты самостоятельно, если не открывать ни одну из дверей. Не сработает она только в одном случае: когда сигнализация была установлена без использования этого необходимого модуля.

Для этого достаточно подключить устройство при помощи USB-интерфейса к ноутбуку или компьютеру. Объем подобного ноу-хау способен поддерживать около двадцати марок автомашин.

Что такое CAN-шина и принцип ее работы

КАН-шина представляет собой сеть контроллеров. Устройство используется для объединения всех управляющих модулей автомобиля в одну рабочую сеть с общим проводом. Этот девайс состоит из одной пары кабелей, которая называется CAN. Информация, передающаяся по каналам из одного модуля на другой, отправляется в закодированном виде.

Схема подключения устройств к CAN-шине в Мерседесе

Какие функции может выполнять CAN-шина:

• подключение к автомобильной бортовой сети любых девайсов и устройств;
• упрощение алгоритма подсоединения и функционирования вспомогательных систем машины;
• блок может одновременно получать и передавать цифровые данные из разных источников;
• использование шины снижает воздействие внешних электромагнитных полей на функционирование основных и вспомогательных систем машины;
• CAN-шина позволяет ускорить процедуру передачи информации к определенным устройствам и узлам автомобиля.

Эта система работает в нескольких режимах:

1. Фоновый. Все устройства отключены, но на шину подается питание. Величина напряжения слишком мала, поэтому разрядить аккумуляторную батарею шина не сможет.
2. Режим запуска. Когда автолюбитель вставляет ключ в замок и проворачивает его либо жмет кнопку Старта, происходит активация устройства. Включается опция стабилизации питания, которое подается на контроллеры и датчики.
3. Активный режим. В этом случае между всеми контроллерами и датчиками происходит обмен данными. При работе в активном режиме параметр потребления энергии может быть увеличен до 85 мА.
4. Режим засыпания или отключения. При глушении силового агрегата контроллеры КАН перестают функционировать. При включении режима засыпания все узлы машины отключаются от бортовой сети.

Канал Виалон СУшка в своем видео рассказал о КАН-шине и что надо знать про ее эксплуатацию.

Плюсы и минусы

Какими преимуществами обладает КАН-шина:

1. Простота установки устройства в автомобиль. Владельцу машины не придется тратиться на монтаж, поскольку выполнить эту задачу можно самостоятельно.
2. Быстродействие устройства. Девайс позволяет быстро обмениваться информацией между системами.
3. Устойчивость к воздействию помех.
4. Все шины обладают многоуровневой системой контроля. Ее использование дает возможность предотвратить появление ошибок при передаче и приеме данных.
5. В процессе функционирования шина автоматически разбрасывает скорость по разным каналам. Это позволяет обеспечить оптимальную работу всех систем.
6. Высокая безопасность устройства, при надобности система блокирует несанкционированный доступ.
7. Большой выбор устройств различных типов от разных производителей. Можно подобрать вариант, предназначенный для конкретной модели авто.

Какие недостатки характерны для устройства:

1. В девайсах бывают ограничения по объему передаваемых данных. В современных автомобилях используется множество электронных девайсов. Их большое количество приводит к высокой загруженности канала передачи информации. Это становится причиной увеличения времени отклика.
2. Большая часть отправляющихся по шине данных обладает конкретным назначением. На полезную информацию отводится маленькая часть трафика.
3. При использовании протокола высшего уровня автовладелец может столкнуться с проблемой отсутствия стандартизации.

Инструкция по подключению сигнализации по CAN-шине

При монтаже противоугонной системы простой вариант ее соединения с бортовой сетью — связать охранную установку с цифровым интерфейсом. Но такой метод возможен при наличии КАН-шины в автомобиле.

Чтобы произвести установку автосигнализации и подключить ее к CAN-интерфейсу, необходимо знать место монтажа блока управления системой.

Если сигналку ставили специалисты, то надо обратиться за помощью с этим вопросом на СТО. Обычно устройство располагается за приборной панелью автомобиля или под ней. Иногда установщики ставят микропроцессорный модуль в свободное пространство за бардачком или автомагнитолой.

Для выполнения задачи потребуется:

• мультиметр;
• канцелярский нож;
• изолента;
• отвертка.

Пошаговые действия

Процедура подключения противоугонной установки к CAN-шине осуществляется так:

1. Сначала надо убедиться, что все элементы охранного комплекса установлены и работают. Речь идет о микропроцессорном блоке, антенном модуле, сервисной кнопке, сирене, а также концевых переключателях. Если сигнализация имеет опцию автозапуска, надо убедиться в правильности монтажа этого устройства. Все элементы противоугонной установки подключаются к микропроцессорному блоку.
2. Выполняется поиск основного проводника, идущего к CAN-шине. Он более толстый и его изоляция обычно окрашена в оранжевый цвет.
3. Основной блок автосигнализации соединяется с данным контактом. Для выполнения задачи используется разъем цифрового интерфейса.
4. Производится монтаж блока управления охранной системы, если он не был установлен. Его следует разместить в сухом и недоступном для посторонних глаз месте. После монтажа устройство надо качественно зафиксировать, иначе в процессе движения на него будут оказывать негативное воздействие вибрации. В результате это приведет к быстрой поломке модуля.
5. Место соединения проводников тщательно изолируется, допускается использование термоусадочных трубок. Рекомендуется дополнительно обмотать изолентой провода. Это позволит увеличить их ресурс эксплуатации и не допустить стирания изоляционного слоя. Когда подключение будет выполнено, осуществляется проверка. Если возникли проблемы в передачи пакетных данных, с помощью мультиметра следует произвести диагностику целостности электроцепей.
6. На завершающем этапе выполняется настройка всех каналов связи, в том числе дополнительных, если они имеются. Это позволит обеспечить бесперебойную работу охранной системы. Для настройки используется сервисная книжка, входящая в комплектацию противоугонной установки.

Пользователь Sigmax69 рассказал о соединении охранного комплекса с цифровым интерфейсом на примере автомобиля Хендай Солярис 2017.

Технические характеристики

От эксплуатационных параметров зависит скорость взаимодействия между элементами системы, а также качество связи между ними. Чаще всего характеристики большинства современных шин имеют следующие значения:

• информация по проводной бортовой сети передается со скоростью примерно 1 Мб/с;
• в процессе обмена данными между отдельными блоками управления показатель скорости снижается до 500 кб/c;
• информация передается в интерфейсах, аналогичных «Комфорт», с невысокой скоростью – близко к 100 кб/с.

Чем новей модель автомобиля, тем прогрессивней в ней стоит разводка. При возможных неполадках придется искать аналоги.

Программная настройка «от и до»

Настраивать сам модуль можно, не подключая его к «внешней» сигнализации никак. Он будет работать исправно. Помните, что одна из кнопок в машине является сервисной. Подробности есть в документации can_osob. В крайнем случае, можно подключить дополнительную кнопку (вход 9). Дальнейшие действия рассмотрены в следующей главе.

Что менять, а что – нет

Если есть опыт в подключении и настройке любой сигнализации, пусть даже квартирной, то проблем в ходе программирования модуля не будет тоже: все опции здесь собраны в двух таблицах, а число значений как правило равно двум. Обе таблицы приведены на рисунке ниже:

Все опции, задаваемые программно

Опция 1 – это номер подгруппы автомобиля. Задавать значение нужно, если оно не было распознано на подготовительном этапе. Функцию 2, так же как последующие девять функций, нет смысла настраивать – по умолчанию все задано оптимально. Расшифровка значений для функции 2 приводится дальше.

Три варианта предустановленных настроек

Блокировку изменений (опция 11) вначале лучше не задействовать. Поговорим только о том, что такое импульсное и статусное управление. В действительности есть две сигнализации: штатная и работающая совместно с модулем. Управление будет вести вторая сигнализация, то есть та, которую устанавливают. Она переводит модуль в один из двух режимов: охрана, снято с охраны. При этом штатной автосигнализации по CAN-шине будет подаваться команда: включить или отключить охрану, закрыть или отпереть замки. Чтобы использовать только вторую группу команд (с замками), присвойте опции 16 значение 2.

Рассмотрим, как работает импульсное управление. На вход 17 нужно подать короткий импульс, и тогда режим охраны выключится. Чтобы включить его, импульс подают на 18-й контакт. А вот статусное управление выглядит по-другому: к 18-й клемме подключают один шнур, идущий от монтируемой сигнализации. Когда на шнуре есть потенциал «массы», охрана включена. И наоборот. Видите, как все просто.

Реализация импульсного управления, схема

Как получить доступ к таблицам

Убедитесь в том, что перед выполнением настройки на клемме 10 присутствует напряжение питания. Зажигание должно быть выключено

Еще уделите внимание тому, как выполнено подключение к «массе»

Для надежной работы совместно с CAN-шиной это будет важно. Лучше использовать штатную шпильку, к которой подключается «приборка»

Лучше использовать штатную шпильку, к которой подключается «приборка».

Процедура настройки выглядит тривиально:

1. Включите зажигание;
2. Не позднее, чем через 10 секунд после шага 1 сервисную кнопку нажимают 10 раз – так получают доступ к первой таблице;
3. Для доступа к таблице 2 кнопку нажимают не 10, а 12 раз;
4. Модуль должен издать три либо четыре сигнала, что соответствует таблице 1 или таблице 2;
5. Номер опции выбирают нажатиями на кнопку, затем следуют сигналы, число которых равно выбираемому номеру;
6. Чтобы изменить значение опции, нажимают на педаль тормоза, а на кнопку затем нажимают требуемое число раз (см. ниже);
7. Педаль тормоза отпускают, дожидаются выхода из режима настроек, но можно снова перейти к пункту 4.

Число нажатий, выполняемых на шаге 6, вычисляется так: если задано значение 1, а нужно установить 3, кнопку нажимают два раза. Если задано 3, а максимальное значение равно 4-м, то для перевода системы к значению 1 кнопку тоже нажимают дважды.

Как вычислить количество нажатий

Здесь используется «циклический выбор».

Для любой автосигнализации, даже для самой примитивной, обычно предусматривают процедуру «сброса настроек». Но разработчики модуля CAN F5 пошли несколько другим путем: для выполнения «сброса» потребуется замкнуть два контакта. Набор всех действий должен выглядеть так:

1. Разрывают связь устройства с CAN-шиной, а перед этим отключают питание;
2. Открывают корпус, замыкают пинцетом клеммы с надписью «RST»;
3. Временно подключают питание, затем идет прерывистый звуковой сигнал;
4. Отключают питание, убирают пинцет.

Клеммы, которые надо замыкать, выполнены в виде площадок на печатной плате.

Комплект под названием F5

Чтобы отрыть крышку корпуса, придется выкрутить саморезы.

Можно ли сделать анализатор своими руками?

Для выполнения этой задачи автовладелец должен иметь профессиональные навыки в области электроники:

1. Сборка устройства производится по схеме, представленной на первом фото в галерее. Предварительно нужно купить все детали, необходимые для изготовления. Основным компонентов является плата STM32F103С8Т6, оснащенная контроллером. Также потребуется электрическая схема стабилизатора и CAN-трнасивер. Можно использовать устройство МСР2551 или другой аналог.
2. Если требуется сделать анализатор более технологичным, в него можно добавить модуль Bluetooth. Благодаря этому автовладелец может сохранять важную информацию в память смартфона.
3. Для программирования анализатора используется любое подходящее для этого программное обеспечение. Согласно отзывам, оптимальный вариант — утилиты Arduino или CANHacker. Во второй утилите есть больше опций и имеется функция фильтрации информации.
4. Чтобы произвести прошивку, понадобится преобразователь USB-TTL. Это устройство требуется для отладки, при его отсутствии можно использовать ST-Link.
5. После загрузки утилиты на компьютер основной файл с расширением ЕХЕ прошивается в блок с применением программатора. Если процедура выполнена успешно, то надо дополнительно установить перемычку на Bootloader. Собранное устройство надо синхронизировать с компьютером, используя USB-провод.
6. Следующим этапом будет добавление прошивки в анализатор. Для выполнения задачи потребуется утилита MPHIDFlash.
7. После успешного обновления программы кабель от компьютера отключается и снимается перемычка. Выполняется установка драйверов. Если сборка выполнена корректно, то при подключении к ПК анализатор будет определяться в качестве СОМ-порта.

Фотогалерея

Фото схем для самостоятельного изготовления анализатора приведены в этом разделе.

Общая схема для сборки анализаторного устройства

Плата, использующаяся в качестве основы

Плюсы и минусы CAN шины

Специалисты по автомобильной электронике, высказываясь в пользу использования CAN-интерфейса, отмечают следующие преимущества:

• простой канал обмена данными;
• скорость передачи информации;
• широкая совместимость с рабочими и диагностическими приборами;
• более простая схема установки автосигнализации;
• многоуровневый мониторинг и контроль интерфейсов;
• автоматическое распределение скорости передачи с приоритетом в пользу основных систем и узлов.

Но есть у CAN-шины и функциональные недостатки:

• при повышенной информационной нагрузке на канал вырастает время отклика, что особенно характерно для работы автомобилей, «напичканных» электронными устройствами;
• из-за использования протокола высшего уровня встречаются проблемы стандартизации.

Недостатки сигнализации с CAN шиной

Минусы, характерные для этих устройств:

1. Наличие ограничений в плане объема передающейся информации. Современные транспортные средства оснащены множеством электронных приборов и устройств. В результате роста их числа увеличивается нагрузка канала, по которому передаются данные. Это приводит к росту времени отклика.
2. Большинство информации, которая передается через интерфейс, имеет определенное назначение. На полезные данные в шине отводится только небольшая часть перенаправляющегося трафика.
3. Возможны проблемы в плане отсутствия стандартизации. Это обусловлено использованием протокола высшего уровня.

Немного истории про автомобильную CAN шину.

Самые первые автомобили обходились без мозговых центров, но и времена тогда были соответствующие. Двигатель автомобиля на тот момент запускался при помощи магнитно-электрического устройства, преобразовывая кинетические энергии в электрическую.

Но с развитием машиностроительной индустрии, автомобили все больше и больше опутывались проводами, а с 1970 годов, по количеству встроенных датчиков автомобиль начал соперничать с самолетом. И чем больше различных электронных опций или устройств размещалось в автомобиле, тем острее становился вопрос о рационализации электрических цепей в автомобиле.

В момент микропроцессорной революцией решение проблемы стало возможным:

Всем знаменитый немецкая компания «Bosch» в 1983 году, приступила к разработке скоростного протокола данных для автомобилестроения. Тремя годами позже, в Детройте на конференции был официально анонсировано устройство под названием CAN (от англ. Controller Area Network — сеть пространства датчиков).

Первыми вариантами чудо устройства в 1987 году по реализации продукции, занялись крупные компании «INTEL» и «FILIPS», а годом позже в 1989 году , компания BMW выпустила первый автомобиль «BMW 8-й серии», на которой датчики были сконструированы при помощи CAN.

BMW 8 Series E31 (1989-1999) – убийца Феррари

Тремя годами позже, а именно 1991 году, компания «Bosch» добавила в устройства новые технологии, обновив тем самым существующий стандарт.

Далее, примерно в 1993 году стандарт «CAN» получил международный классификатор «ISO» и вышел уже на всемирную арену.

И после непродолжительного времени, а именно 2001 году в Европе автомобили стали оснащаться CAN-шиной в обязательном порядке, а в 2012 году был выпущен автомобиль с повышенной скорости передачи данных. В связи с колосальными изменениями, автомобили стали оснащаться различными, умными электронными устройствами, а организовывал работу различных датчиков и устройств так называемый CAN блок, с этого момента пошла эра цифровых автомобилей.

1991 году, компания «Bosch» добавила в устройства новые технологии.

Реализации CAN на уровне электрических сигналов

CAN шина может быть реализована физически тремя способами:

1 ISO11898-2 или CAN-High Speed.

Классическая витая пара нагруженная с обоих концов резисторами 120 Ом.

В этом случае уровни на шине CAN выглядят так:

Для такой реализации сети используются как правило обычные CAN трансиверы в 8 выводном корпусе, аналоги PCA82C250, TJA1050 и им подобные. Работает такая конфигурация на скоростях 500 кбит\с и выше. (Но могут быть исключения) .

2 ISO11898-3 или CAN-Low Speed или Faut Tolerant CAN

Такой вариант CAN шины способен переключаться в однопроводный режим в случае повреждения одной из линий. Работает на скоростях до 250 кбит\с.Уровни сигнала на шине отличаются от High Speed CAN, при этом не теряется возможность работы с шиной FT-CAN используя трансиверы High-Speed CAN и соблюдая ряд условий. Подробнее в нашей статье о FT-CAN – ссылка.

Fault tolerant CAN обычно используется для низкоскоростного обмена между блоками управления относящимися к сегменту сети Салон\Комфорт\Мультимедиа.

ВАЖНО: При подключении к шине Faul tolerant CAN, подключать терминальный резистор 120 Ом между линиями CAN-High и CAN-Low НЕ НУЖНО !

1 О принципе работы сетевого интерфейса CAN-шина

Кан-шина в автомобиле предназначена для обеспечения подключения любых электронных устройств, которые способны передавать и получать определенную информацию. Таким образом, данные о техническом состоянии систем и управляющие сигналы проходят по витой паре в цифровом формате. Такая схема позволила снизить негативное влияние внешних электромагнитных полей и существенно увеличить скорость передачи данных по протоколу (правила, по которым блоки управления различными системами способны обмениваться информацией).

Кроме того, диагностика ЭБУ различных систем автомобиля своими руками стала проще. За счет применения подобной системы в составе бортовой сети автомобиля высвободилось определенное количество проводников, которые способны обеспечивать связь по различным протоколам, например, между блоком управления двигателем и диагностическим оборудованием, системой сигнализации. Именно наличие Кан-шины в автомобиле позволяет владельцу своими руками выявлять неисправности контроллеров и ошибки с помощью специального диагностического оборудования.

Кан-шина в автомобиле

CAN-шина – это специальная сеть, с помощью которой осуществляется передача и обмен данными между различными узлами управления. Каждый из узлов состоит из микропроцессора (CPU) и CAN-контроллера, с помощью которого реализуется исполняемый протокол и обеспечивается взаимодействие с сетью автомобиля. Шина Кан имеет минимум две пары проводов – CAN_L и CAN_H, по которым и передаются сигналы посредством трансиверов – приемо-передатчиков, способных усиливать сигнал от управляющих устройств сети. Кроме того, трансиверы выполняют и такие функции как:

• регулировка скорости передачи данных посредством усиления или уменьшения подачи тока;
• ограничение тока для предотвращения повреждения датчика или замыкания линий передачи;
• тепловая защита.

На сегодняшний день признаны два вида трансиверов – High Speed и Fault Tolerant. Первый тип наиболее распространен и соответствует стандарту (ISO 11898-2), он позволяет передавать данные со скоростью до 1МБ в секунду. Второй тип приемопередатчиков позволяет создать энергосберегающую сеть, со скоростью передачи до 120 Кб/сек, при этом подобные передатчики не имеют чувствительности к каким-либо повреждениям на самой шине.
