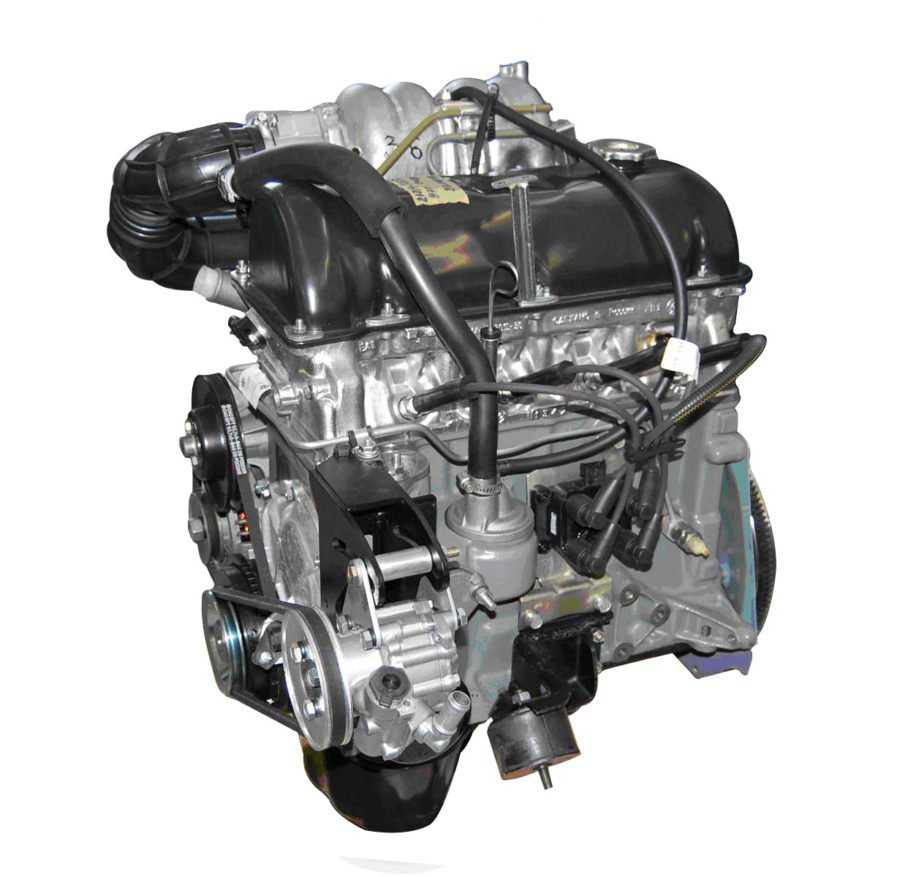

Устройство инжекторного двигателя нива 2121, ваз 2131, лада 4х4

1 – поддон картера; 2 – кронштейн крепления генератора; 3 – блок цилиндров; 4 – подушка опоры силового агрегата; 5 – кронштейн опоры силового агрегата; 6 – крышка картера сцепления; 7 – маховик; 8 – датчик детонации; 9 – выпускной коллектор; 10 – теплозащитный экран впускной трубы; 11 – впускная труба; 12 – ресивер; 13 – дроссельный узел; 14 – топливная рампа; 15 – крышка головки блока цилиндров; 16 – выпускной патрубок рубашки охлаждения; 17 – головка блока цилиндров; 18 – гидравлический натяжитель цепи; 19 – шкив насоса охлаждающей жидкости; 20 – крышка привода распределительного вала; 21 – датчик положения коленчатого вала; 22 – масляный фильтр; 23 – гайка крепления шкива коленчатого вала; 24 – шкив коленчатого вала; 25 – крышка насоса охлаждающей жидкости; 26 – корпус насоса охлаждающей жидкости.

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала.

Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала. Система питания – распределенный впрыск, управление двигателем нива 2131 – контроллер «BOSCH MP7.0» (нормы токсичности Евро-2). В системе выпуска установлен каталитический нейтрализатор.

Справа на двигателе (по ходу автомобиля) расположены: ресивер с дроссельным узлом, датчиком положения дроссельной заслонки и регулятором холостого хода, впускная труба и выпускной коллектор, топливная рампа с форсунками и регулятором давления топлива, датчики детонации и температуры охлаждающей жидкости (для системы впрыска), генератор, термостат, стартер (на картере сцепления). Корпус воздушного фильтра с датчиком массового расхода воздуха закреплен на отдельном кронштейне справа от двигателя.

Слева на двигателе расположены: свечи и провода высокого напряжения, модуль зажигания, указатель уровня масла, масляный фильтр, датчики температуры охлаждающей жидкости и давления масла (контрольных приборов). Спереди: привод насоса охлаждающей жидкости и генератора (клиновым ремнем), датчик положения коленчатого вала.

Цилиндропоршневая группа – такая же, как у двигателя мод. 21213 (см. Двигатель ВАЗ-21213). На носке коленчатого вала установлен шкив привода генератора и насоса охлаждающей жидкости с зубчатым диском – для считывания информации датчиком положения коленчатого вала нива 2121. Диск имеет 58 зубьев (окружность разбита на 60 зубьев, но два отсутствуют, образуя впадину – это нужно для получения импульса синхронизации при каждом обороте коленчатого вала).

Привод механизма газораспределения – однорядной цепью. Соответственно, звездочки коленчатого и распределительного валов, а также вала привода масляного насоса – тоже однорядные; они невзаимозаменяемы с деталями двигателя мод. 21213. При этом число зубьев звездочки вала привода масляного насоса уменьшили с 38 до 30 (синхронизация оборотов для работы датчика-распределителя зажигания здесь не нужна), тем самым повысив производительность масляного насоса (это необходимо в связи с появлением гидронатяжителя цепи и гидроопор рычагов клапанов).

Башмак натяжителя мод. 21214 значительно длиннее башмака мод. 21213. Он, как и успокоитель цепи, изготовлен из износостойкой пластмассы. Перенесены и точки их крепления. Ось поворота башмака натяжителя находится в нижней части блока цилиндров, справа от звездочки коленчатого вала (на ее месте в двигателе мод. 21213 был ограничительный палец).

Натяжитель – пружинно-гидравлический: предварительное натяжение цепи (при выключенном двигателе) обеспечивается пружиной, рабочее (после пуска двигателя) – подпором масла под давлением, которое подается по стальной трубке от переходника под датчиком аварийного давления масла.

Вместо регулировочных болтов в клапанном механизме установлены гидроопоры рычагов клапанов (гидрокомпенсаторы зазоров). Они запитываются маслом под давлением, подводимом по отдельной трубке от отверстия в корпусе подшипников распределительного вала возле средней шпильки его крепления. В связи с тем, что зазоры в клапанном механизме практически отсутствуют, не устанавливаются пружины, прижимавшие рычаги клапанов на двигателе мод. 21213. Отличается и форма кулачков распределительного вала.

Редукторы переднего и заднего моста

Конструкция «Нивы» хоть и проста, однако знать о том, как и чем соединяются основные узлы и элементы «начинки» внедорожника перед тем, как менять его характеристики в лучшую сторону, все же необходимо. У «Нивы» передний редуктор прикреплен к блоку двигателя. Чтобы улучшить ходовые качества и уменьшить износ узлов, можно организовать независимое крепление переднего моста. Такой шаг позволить сделать крепление редуктора жестче, с тем и проходимость автомобиля увеличится.

А еще интересно: Ремонт двигателей Lada 4×4 (Niva) (Лада Нива) в МСК | Капитальный, диагностика, обслуживание, цены, стоимость, отзывы, гарантии

Некоторые начинающие автовладельцы путают редуктор и дифференциал. На самом деле, это две совершенно разных детали и функционал у них тоже разный:

• Редуктор применяется для уменьшения крутящего момента, передающегося с коленвала и передачи этого момента на другие узлы трансмиссии.
• Дифференциал же распределяет приходящий крутящий момент между осями.

У внедорожников, а значит, и у «Нивы», редукторов два: передний и задний. Оба работают в штатном режиме, особенно эффективно показывая себя на рыхлой поверхности (снег или грунт). При этом расход масла и топлива стабильно высок. Снизить эти показатели можно, установив отвязку на передний мост.

Хит

—

Доработка двигателя

В Ниве прекрасно сочетаются качества внедорожника и семейного автомобиля, способного передвигаться по дорогам общего назначения. Это дает толчок производить тюнинг автомобиля Нива 4×4. Вследствие чего:

• владелец получает автомобиль, отличающийся своей уникальностью;
• повышаются эксплуатационные качества внедорожника, ее проходимость и мягкость хода;
• улучшается внешний вид кузова;
• усовершенствуется функционал салона, повышается комфорт передвижения.

Все зависит от преследуемой цели владельца. Благодаря прочности кузова и надежности узлов ходовой части — этот автомобиль широко используется спортсменами. На нем было совершено множество рекордов, включающих мировое значение.

Доработка панелей приборов — второй по уровню сложности тюнинг Нивы 4х4. Нива всегда считалась, да и сейчас считается, рабочей лошадкой, поэтому говорить об эффектной панели не приходится.

Модернизация приборной панели может быть двух уровней: в первом случае мы дорабатываем имеющуюся панель, а во втором — полностью меняем панель на качественно более лучшую.

Модификации двигателя ВАЗ 21214 и их отличия

Модификация мотора	Наличие ГУР	Выпускной коллектор	Класс экологичности ЕВРО
21214-41	+	сварен из нерж. стали	3
21214-34	_	литой из чугуна
21214-33	+
21214-32*
21214-31	сварен из нерж. стали	4
21214-30	—

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров 21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213.  Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30. Внешнее отличие дополняет цельная стальная трубка диаметром 6 мм, для подвода масла к гидронатяжителю цепи. У предыдущих моделей двигателей применена свертно-паяная трубка меньшего диаметра.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки фирмы «BOSCH» (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.

Тюнинг двигателя ваз 21213

Все мы прекрасно знаем, что автомобиль «Нива» – внедорожник номер один в России. Прекрасная проходимость, подходящий для офф-роада комфорт, оптимальные надежность и ресурс – любителю охоты и рыбалки, сельскому жителю – другого им и не надо! «TOYOTA», различные «Роверы», может быть чем-то и лучше, только их цена в несколько раз превышает даже самые смелые мечтания и фантазии большинства наших соотечественников. А посему, всем нам знакомая «Нива» еще долго будет у нас самым популярным автомобилем.

Тюнинг ВАЗ 21213

Но сейчас речь пойдет не о самой обычной, рядовой «Ниве», а об автомобиле, прошедшем специальную подготовку. Поговорим о так называемом «тюнинге» ВАЗ 21213. Каждый адепт езды по бездорожью неоднократно задумывался о том, как сделать своего «железного коня» более проходимым, мощным и маневренным. Именно эту тему мы сейчас постараемся раскрыть наиболее полно.

Тяговый баланс

Для того чтобы повысить проходимостьВАЗ 21213, необходимо, прежде всего, улучшить его геометрические показатели: дорожный просвет переднего и заднего свесов, радиусов продольной и поперечной проходимости. Казалось, что может быть проще – поставить громадные колеса и сразу же решатся все проблемы. Однако потом выясняется, что автомобиль стал вялым и не может без продолжительного разгона преодолеть давно нам знакомую крутую гору. А причина тому – уменьшение силы тяги на колеса. Следовательно, увеличение максимального крутящего момента передаточного числа трансмиссии – это выход из создавшейся ситуации.Как оказалось, проще всего доработать двигатель нашего автомобиля. Теперь все уже знают о форсировке двигателей семейства «ВАЗ». Наиболее эффективный и самый распространенный способ тюнинга двигателя ВАЗ-21213 – это смена существующего стандартного «распредвала» на другой, имеющий более широкие, чем у стандартного фазы газораспределения. Для езды по бездорожью выбирают распредвал низовой, который увеличивает крутящий момент и смещает его в зону малых оборотов.Наиболее распространены вазовские двигатели следующих объемов: 1 .6,1 .7,1 .8 л. Вариант двигателя 1 .8 л является наиболее мощным. Особо часто используется автомобиль с таким объемом двигателя рыбаками и охотниками – на природе ему просто равных нет! Эти варианты двигателя наиболее востребованы из-за простоты ремонта.Далее тюнинг двигателя ВАЗ 21213 напрямую связан с особенностями трассы, по которой планируется движение. При преимущественной езде по болоту, необходимо поставить трубу (шноркель), которая подает воздух из окружающей среды в двигатель от уровня крыши автомобиля. Далее необходимо в обязательном порядке заняться герметизацией системы зажигания нашего «ВАЗа». Все тумблеры электрических вентиляторов радиатора системы охлаждения нужно выводить на панель приборов автомобиля. Чаще всего ставят два электровентилятора, дабы полностью покрыть всю площадь радиатора и препятствовать закипанию двигателя.Следующим шагом по модернизации двигателя ВАЗ является установка помпы от ВАЗ 2121 с крыльчаткой, которая имеет 6 лопастей.

Стандартно установленные радиаторы будут вполне сносно служить рыболовам и охотникам, однако спортсмены– гонщики стараются ставить на свой «болид» медные, производства города Оренбург, которые обладают большей теплоотдачей и объемом.

Модернизация ГБЦ ВАЗ 21214

Самые объёмные изменения коснулись ГБЦ. Новая головка БЦ имеет маркировку 21214-1003011-30. Для создания новой ГБЦ взяли за основу головку 213 модели. Чтобы соответствовать Евро 2, Евро 3, её пришлось серьёзно доработать. На головке предусмотрели шпильки, чтобы крепить ресивер. А так же, предусмотрели возможность крепления датчика фаз газораспределения.

Гидроопоры

Для регулировки необходимых зазоров в механизме клапанов, на месте регулировочных болтов, установили гидроопоры для регулировки тепловых зазоров клапанов. Регулировка происходит автоматически. Тем самым исключая необходимость периодической, ручной регулировки зазоров в клапанах.

В новой ГБЦ предусмотренны приливы, необходимые для дополнительных отверстий под крепление механизма гидроопор. На 214 двигателе устанавливаются два вида гидроопор.

Головка БЦ, предназначенные для установки отечественных гидравлических опор отличается от ГБЦ, на которые устанавливаются гидравлические опоры фирмы INA. Отличие заключается в разнице диаметра резьбовых отверстий, предназначенных для монтажа гидроопор. Головка БЦ, укомплектованная родными гидроопорами имеют резьбовое отверстие М18/1,5 и маркировку 21214-1003015. Колодцы под гидропоры не имеют дренажных отверстий. А головки с импортными гидравлическими опорами имеют резьбу М24х1,5 и обозначаются 21214-1003015-30. Колодцы под гидравлические опоры, внутри имеют дренажные отверстия. Маркировка ГБЦ наносится литьём.

К гидравлическим опорам, по специальным, отдельным трубопроводам, под давлением подаётся масло. Далее, непосредственно в гидроопоры оно поступает по специальным масляным рампам. Которые бывают двух видов. Новая рампа сделана из стали нержавеющей, её маркировка 21214-1007180-30. Она не взаимозаменяема с рампой старого образца 21214-1007180.

Инженеры изменили рычаг клапана. В новом рычаге, опорная площадка, имеющая контакт с кулачком распределительного вала, уменьшилась до 11 миллиметров. Новый рычаг имеет код 21214-1007116-30. Отличить его от прежнего с кодом 2101-1007116 можно по двум проточкам, расположенным на рычаге, если смотреть от гидроопоры. Два вида рычагов взаимозаменяемы. Новый можно устанавливать вместо старого без колебаний.

Распредвал

Серьёзные изменения претерпел привод распределительного вала. Двух рядную цепь с роликами, заменили на одно рядную цепь. Её индекс 21214-1006040-03. Соответственно пришлось заменить все звёздочки.

Звёздочки используются от двигателя 2123. Изменения коснулись масляного насоса. Звёздочка на нём была заменена на меньшую по размеру. Эта замена позволила увеличить производительность МН. Что обеспечило надёжную, бесперебойную работу гидравлических толкателей и гидронатяжителя.

Привод ГРМ

На новом приводе ГРМ используется пружинно-гидравлическая конструкция, для натяжения цепи. Масло подводится к гидронатяжителю по отдельной трубке. В новом механизме привода ГРМ изменена конструкция башмака натяжителя и успокоителя цепи. Новые детали выполненные из пластика высокой прочности. Конструкция башмака натяжителя 214 увеличилась, по сравнению с прежней конструкцией 213 двигателя.

На 214 двигателе новый, оригинальный вал газораспределения, его индекс 21214-1006010. Кулачки распредвала получили другую, изменённую конструкцию. Распределительные валы 213 и 214 модели не взаимозаменяемые детали.

Изменение схемы энергообеспечения

На ДВС 21214 используется генератор, силой тока 80 Ампер. Этот агрегат электрообеспечения взаимозаменяем с генератором модели 2112. Шкив на генераторе новой конструкции, диаметр которого 80 миллиметров. Для привода генератора применяется ремень длиной 945 мм., его индекс 2107-1308020. Генератор получил оригинальную маркировку 21214.

Мнение экспертов

Антон. Когда купил Ниву для поездок на рыбалку был сначала доволен, с моим седаном не сравнить по проходимости. Но уже через некоторое время понял, что из-за недостаточной мощности все же нужно искать легкие пути. Друзья посоветовали провести модернизацию двигателя или установить новый. На новый не было средств, а вот доработать уже установленный смог.

Виктор. ВАЗ не славиться своими моторами, и Нивы тому подтверждение. Практически все устанавливаемые модели обладают очень низким КПД и надежностью, износоустойчивостью. Многие говорят о высокой ремонтопригодности, зачем она была бы, если бы конструкция не так часто выходила из строя. Поэтому на свою Ниву установил другой мотор и не пожалел о выборе.

Алексей. Нива есть Нива: шумная, на трассе плохо стоит, нет комфорта, но зато на бездорожье чувствуешь себя комфортно. Свою начала модернизировать постепенно, дело дошло и до мотора. Что можно сказать: работы много, практически се требует доработки, не факт, что выполненный тюнинг приведет к должному результату.

Максим. Сам делал тюнинг. Начинал с самого простого – замены расходников на более качественные, потом дело дошло до боле сложных работ. Конечно прибавку 30 л.с. нельзя назвать существенной, но она также позволила чувствовать себя на дорожном покрытии более уверенно.

Мнение специалистов

Гена. Мотор можно назвать настоящим сердцем автомобиля. Многие рекомендуют начинать тюнинг именно с него, так как только улучшив мотор можно заставить автомобиль бегать по кочкам и бродам. Сразу скажу, что задача не из простых. На улучшение мотора может уйти много времени и сил. Поэтому следует быть готовым к трудностям.

https://www.youtube.com/watch?v=ytaboutru

Виталий. Решил доработать штатный двигатель Нивы. Работы было очень много, решил доверить ее профессионалам. Хоть сам и имею некоторый опыт в ремонте моторов, за его полную модернизацию не взялся. В итоге проведенной работы ребята повысили мощность на 60 л.с. Конечно, не внушительный результат, но все же тяга существенно повысилась.

Читать новости о новой Ниве

• Нива Рысь 4х4: чем лучше простой Нивы «
• Установка кенгурятника на ниву 2121
• LADA Niva Travel – Технические характеристики – Симферополь-Лада: дилер LADA в г. Симферополь (Республика Крым)
• Силового бампера на Ниву своими руками: Чертежи, изготовление и установка |
• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «

История создания ВАЗ 21214

Силовой агрегат ВАЗ 21214 так же, как и 21213 являются прототипом двигателя 2121, а значит их история начинается с рождения этого мотора и уходит в далёкие 70-е годы.

Тогда Алексей Косыгин, работавший председателем в министерстве Советов, поставил задачу перед ведущими Советскими гигантами машиностроения: Ижмаш, АЗЛК и ВАЗ. Задача была такой: нужно было стереть грань между деревней и городом. Другими словами, создать комфортабельный внедорожник, который будет уверено чувствовать себя, как, в селе, так и в городе.

Первый опытный экземпляр, сошёл с конвейера в 1971 году. Выглядел он совсем по другому, нежели сейчас. Это было простейшее шасси с простым кузовом. Впервые внедорожник собрали без рамы. В то время, это не приняли многое конструкторы. Однако, дерзкая мысль конструкторского бюро, которым руководил Пётр Парусов, позволила в сжатые сроки создать уникальный автомобиль.

ВАЗ-Э2121

Испытания ВАЗ-Э2121 проводились в условиях полной секретности. После множественных доработок, в 1972 году появился ВАЗ 2121, именно в таком образе, в котором он находится в наши дни. Дизайн внедорожника с большим будущим разрабатывал Сёмушкин Валерий, технический художник АвтоВАЗа. По замыслу художника, дизайн автомобиля должен был удовлетворить потребности не только города, но и села. Замысел конструкторов был в том, чтобы жители города могли без проблем выехать в лес по грибы или на озеро. А жители села, могли по бездорожью, довести продукцию сельского хозяйства на городской рынок.

В 1973 г., новый на то время автомобиль Нива, прошёл сложные испытания. Машина совершила сложный пробег по жаркой Средней Азии.

Испытания в жёстких условиях, потребовали определённые доработки:

• было принято решение, на панель приборов поместить тахометр. Водителю нужно было контролировать обороты мотора, при движении в сложных условиях;
• на заднее стекло был установлен дворник, что позволяло водителю иметь полную информацию об меняющейся дорожной обстановки, через заднее стекло
• для лучшего освещения установили очистители фар.

В 1974 г., новый внедорожник прошёл государственные испытания. Правительство СССР одобрило проект, который запатентовали под брендом “Нива”. Ещё три года конструкторы дорабатывали разные мелочи и лишь в 1977 году новый внедорожник запустили в серийное производство. Автомобиль производился для внутреннего потребителя и большие партии машин уходили на экспорт в разные страны.

Уникальный внедорожник покорил много горных вершин и завоевал несколько международных наград, его производство было налажено во многих странах мира. Один пример того, что машина своим ходом покорила высоту более 7000 метров в Гималаях говорит о многом. Нельзя забывать, что “Нива” поставлялась даже в Японию.

Двигатель ВАЗ 21214

В 1994 году внедорожник получил новый мотор объёмом 1.7 литров. Через семь лет двигатель “Нивы” претерпел масштабную модернизацию, основной концепцией которой, было применение распределённого впрыска. В этом же 2001 году история бренда “Нива” закончилась. Но автомобиль остался и успешно продолжил развиваться. Лицензию товарного знака “Нива” выкупила компания Джи Эм — АвтоВАЗ. Теперь “Нива” продолжила своё развитие под названием LADA 4X4.

Мнение специалистов

Дмитрий. Рассматривая Ниву Урбан, сразу отметим, что автомобиль не во многом отличается от своего предшественника. Поэтому придется проводить много доработок

Сперва рекомендую обратить внимание основным силовым агрегатам, а только после проводить установку дополнительных аксессуаров по мере надобности

Виталий. Если многие из Урбан делают внедорожник большой проходимости, то я решил сделать из него спортивный автомобиль. Занизил подвеску, установил новый обвес, убрал все лишнее – получилось весьма привлекательно. Однако Нива не подходит для трассы, и автомобиль подходит только для временной поездки.

Максим. Сначала провел улучшение техническое части: мотор, новые расходники, изменил подвеску и так далее. Следующий шаг заключался в улучшении экстерьера и установке специальных аксессуаров. Больше всего забот принес тюнинг интерьера. В результате получился автомобиль большой проходимости с комфортным салоном и хорошей тягой.

Витя. Урбан достался в относительно хорошем состоянии. Однако доработок пришлось проводить достаточно много. Примером можно назвать то, что штатный мотор обладает относительно невысокой мощностью. При его доработке можно повысить мощность примерно на 40%. Однако повысить надежность конструкции достаточно сложно.

Доработка мотора: замена дросселя и стандартных фильтров

Все кардинальные доработки рассматриваемого классического внедорожника прежде всего направлены на его существенное повышение проходимости. Не только величина дорожного просвета и особенности установленной системы полного привода определяют то, насколько высока проходимость внедорожника. При отсутствии должной тяги автомобиль просто станет на сложном участке дороги и не тронется с места. Именно поэтому следует рассматривать возможности повышения тяги установленного двигателя или его полную замену.

Самым эффективным способом доработки двигателя многие считают установку турбины

При рассмотрении этого варианта совершенствования мотора следует уделить внимание нижеприведенным моментам:

• Стоимость турбины может варьировать в достаточно большом диапазоне. В магазине можно встретить предложения за 40 000 рублей и около того.
• Не стоит забывать о том, что провести монтаж турбины своими руками достаточно сложно. Как правило, подобный тюнинг предусматривает привлечение специалистов, за счет чего стоимость работ существенно увеличивается.
• Допущенные ошибки в ходе установки турбины могут привести к возникновению достаточно большого количества различных проблем.
• Не всегда турбина является идеальным решением по увеличению мощности двигателя внутреннего сгорания. Если сам мотор находится в плохом техническом состоянии, то турбина может усугубить сложившуюся ситуацию еще в большей степени.

При рассмотрении простых способов увеличения тяги штатного мотора следует уделить внимание возможности замены стандартных фильтров и дросселя. Существенно повысить отдачу установленного двигателя можно путем замены стандартных фильтров. К важным моментам отнесем нижеприведенную информацию:

К важным моментам отнесем нижеприведенную информацию:

Существенно повысить отдачу установленного двигателя можно путем замены стандартных фильтров. К важным моментам отнесем нижеприведенную информацию:

• Стандартные фильтры обладают невысокой эффективностью. Кроме этого, он создают дополнительное сопротивление току топлива, за счет чего существенно падает значение КПД.
• Для повышения мощности рекомендуется приобретать спортивные фильтры, к примеру, производителя Pro Sport. Они обладают повышенной эффективностью, позволяют существенно повысить отдачу двигателя.
• Фильтры являются расходным материалом, который следует периодически заменять. При слишком высоком износе конструкция перестает задерживать посторонние элементы.

Процесс замены фильтров можно охарактеризовать следующим образом:

При выборе фильтра следует уделять внимание тому, что посадочный диаметр должен быть нее менее 75 мм.
Для снятия старого фильтра проводится отключение всех патрубков, канала дросселя и выполняется демонтаж штатной защитной накладки.
Исключить вероятность быстрого износа конструкции можно путем продувки посадочного места. Следует учитывать, что после старого изделия может остаться довольно большое количество мусора. При попадании в систему он может повредить фильтр.
Повысить степень герметичности соединения можно путем добавления моторного масла на место соединении.
Выполняется отключение дросселя

Он находится непосредственно под самим фильтром. Отсоединение проводится путем отключения каналов топливной системы и подачи воздуха.

При попадании в систему он может повредить фильтр.
Повысить степень герметичности соединения можно путем добавления моторного масла на место соединении.
Выполняется отключение дросселя. Он находится непосредственно под самим фильтром. Отсоединение проводится путем отключения каналов топливной системы и подачи воздуха.

Рассматривая особенности замены дросселя, отметим нижеприведенные моменты:

• Рекомендуется отдавать предпочтение заслонкам с диаметром 52 мм. Подобного рода устройство может пропускать довольно большое количество воздуха, за счет чего мощность установленного двигателя повышается на 18%. При столь высоком показателе прироста мощности стоимость переделки относительно невелика.
• Для установки новой заслонки следует демонтировать старую. Проблем с проведением подобной работы, как правило, не возникает.

За счет подобной несущественной доработки можно существенно повысить мощность установленного мотора. Большая тяга позволяет проще преодолевать ямы и различны преграды.
