Как осуществить замену подушки двигателя

Выполнять замену подушек двигателя необходимо в отапливаемом боксе или гараже (как минимум в теплое время года), поскольку работа с резиновыми элементами на морозе будет осложнена повышением жесткости материала в результате воздействия холодного воздуха. Для облегчения работы автомобиль стоит поставить на смотровую яму или эстакаду. Во избежание короткого замыкания следует снять клеммы с аккумулятора.

Местонахождение опор и варианты их крепления зависят от автомобиля. В ряде случаев операция не представляет сложностей, в других, напротив, подобраться к элементам достаточно проблематично. Опишем процесс замены подушек двигателя на примере ВАЗ-2110.

Замена правой подушки двигателя.

Для выполнения замены необходим набор инструментов и приспособлений, включая домкрат, набор ключей, ремонтные подпорки. Транспортное средство потребуется поднять, воспользовавшись домкратом, установить подпорки. Затем следует немного приподнять силовой агрегат, прибегнув к помощи деревянной дощечки, размещаемой между домкратом и защитой картера. Дощечка поможет распределить усилия и минимизировать риск деформации поддона

В процессе поднятия ДВС важно следить за радиатором и кожухом вентилятора. Для крепления опор к раме используются сквозные болты

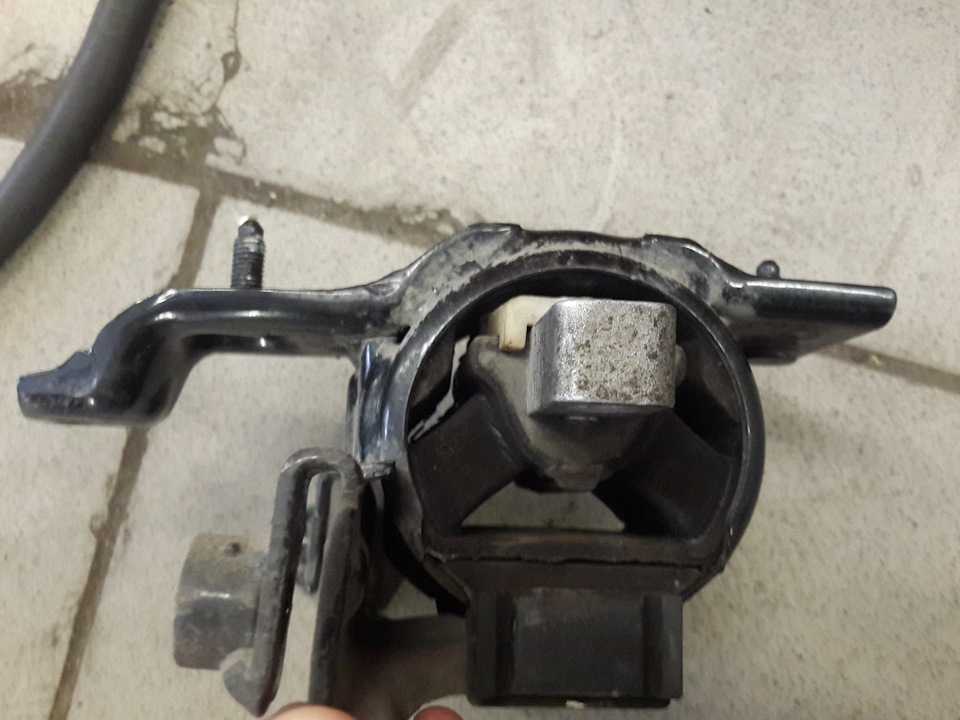

После удаления болтов демонтаж старой подушки не представит никаких сложностей.

Для крепления опор к раме используются сквозные болты. После удаления болтов демонтаж старой подушки не представит никаких сложностей.

После замены подушки двигателя необходимо собрать детали в обратной последовательности

Резьбу болта не помешает обработать смазкой, тогда в следующий раз открутить его будет проще.

Замена левой подушки двигателя.

После замены правой подушки двигателя, нужно проверить, в каком состоянии находится левая опора. Оно минимизирует вибрации со стороны трансмиссии. Домкрат необходимо переместить из-под силового агрегата к коробке, положить под нее дощечку и немного поднять. Таким образом с подушки снимается нагрузка, соответственно облегчается ее демонтаж. Для этого понадобятся торцевой ключ на 15 и удлинитель. В первую очередь следует открутить гайку шпильки опоры и убрать верхний ограничитель.

Чтобы удалить шпильку, нужно слегка опустить трансмиссию. Для крепления опоры к кузову используется два болта на 13. После их откручивания подушку можно подвинуть в сторону ДВС. После этого необходимо удалить верхний ограничитель. Монтаж выполняется в обратной последовательности. Главное, чтобы шпилька точно вошла в овальное отверстие кронштейна КПП, в противном случае она начнет проворачиваться, что не позволит ее затянуть.

Замена задней опоры двигателя.

Задняя опора ДВС является разборной, что позволяет приобрести сам элемент без кронштейна. Однако оценка состояния старого крепления крайне важна, наличие трещин и других признаков износа будет свидетельствовать о необходимости замены подушки двигателя в сборе.

Замена задней опоры выполняется по ранее описанному алгоритму. Удаляются гайки, крепящие опоры к кузову и трансмиссии. Демонтируется подушка, оценивается состояние кронштейна. Если признаков его износа нет, то можно приобрести опору без крепления.

Для замены подушки двигателя нужно закрепить кронштейн тисками, выкрутить центральную гайку, демонтировать опору, затем поставить новую и затянуть гайку. Установить подушки в подкапотное пространство в обратной последовательности.

Замена передней опоры двигателя.

Сильнее всего изнашивается передняя опора. Выход ее из строя грозит сильными вибрациями, поступающими на кузов. При появлении первых признаков неисправности, стоит выполнить замену подушки ДВС. Операция достаточно простая, предполагающая откручивание гаек крепления к кузову, снятие опоры и монтаж новой, сборка деталей в обратном порядке.

Иностранные автомобили обычно имеют аналогичное количество опор, отличающихся размерами и формой. Эта разница особенно заметна по фронтальной подушке. Чем плотнее скомпонованы узлы и агрегаты ДВС, тем больше деталей придется демонтировать, чтобы заменить подушку.

После замены требуется запуск двигателя. Правильно проведенные ремонтные работы будут характеризоваться минимальной вибрацией либо ее полным отсутствием. Появление сильной вибрации после замены подушки двигателя потребует повторной проверки правильности установки деталей и качества их крепления.

Впрочем, вибрация после замены подушек двигателя может быть вызвана иными причинами.

Пошаговая инструкция: меняем подушки своими руками

Замена подушек правой и левой опоры отличается в связи с разницей в креплении комплектующих.

Стадия подготовительных работ для демонтажа подушек такова:

• Перед заменой необходимо поставить машину на стояночный тормоз и установить противооткатные упоры под задние колеса.
• Далее поднимаем передок машины домкратом и устанавливаем упоры под передние колеса транспортного средства, а также подкладываем брус или доску под двигатель, дабы мотор не осел в процессе ремонта.
• Затем требуется открутить фиксирующие болты, удерживающие двигатель и демонтировать крепящий кронштейн, после чего отстыковать двигатель от коробки передач. Теперь можно приступать к замене подушек.

Для замены расходников левой опоры придется снять АКБ и полку аккумулятора, после чего отвинтить крепления левой подушки от лонжеронов двигателя и деталь можно вынимать для замены. Чтобы демонтировать правую опору потребуется снять фиксирующий кронштейн двигателя и также отвинтить запчасть от лонжеронов.

Теперь подушки можно менять на новые, после чего процедура сборки осуществляется в обратном порядке

Особое внимание при монтаже двигателя следует уделить процессу состыковки движка с коробкой передач

Процесс замены подушек следует проводить в теплых помещениях, защищенных от сквозняков. Также следует учитывать, что чем старше подушки, тем сложнее будет процедура замены, что объясняется повышением жесткости резины.

Что можно предпринять

Некоторые автолюбители ездят на Поло седан со стуком на холодную годами. Сам по себе двигатель довольно надёжен и собран качественно. Однако если вы услышали беспокоящий вас звук, лучше отогнать машину в сервис или к официальному дилеру, чтобы исключить дальнейшие неприятности. В качестве мер после разборки может быть препдпринято:

Резюме

На профильных форумах можно встретить информацию, что даже после ремонта стук возвращается через десяток-другой тысяч километров. Приходиться признать, что стук двигателя CFNA типичен и во многих случаях почти безопасен. Однако такое заключение можно дать только после всесторонней диагностики автомобиля.

Пошаговая инструкция: меняем подушки своими руками

Замена подушек правой и левой опоры отличается в связи с разницей в креплении комплектующих.

Стадия подготовительных работ для демонтажа подушек такова:

• Перед заменой необходимо поставить машину на стояночный тормоз и установить противооткатные упоры под задние колеса.
• Далее поднимаем передок машины домкратом и устанавливаем упоры под передние колеса транспортного средства, а также подкладываем брус или доску под двигатель, дабы мотор не осел в процессе ремонта.
• Затем требуется открутить фиксирующие болты, удерживающие двигатель и демонтировать крепящий кронштейн, после чего отстыковать двигатель от коробки передач. Теперь можно приступать к замене подушек.

Для замены расходников левой опоры придется снять АКБ и полку аккумулятора, после чего отвинтить крепления левой подушки от лонжеронов двигателя и деталь можно вынимать для замены. Чтобы демонтировать правую опору потребуется снять фиксирующий кронштейн двигателя и также отвинтить запчасть от лонжеронов.

Теперь подушки можно менять на новые, после чего процедура сборки осуществляется в обратном порядке

Особое внимание при монтаже двигателя следует уделить процессу состыковки движка с коробкой передач

Процесс замены подушек следует проводить в теплых помещениях, защищенных от сквозняков. Также следует учитывать, что чем старше подушки, тем сложнее будет процедура замены, что объясняется повышением жесткости резины.

Подушки двигателя Volkswagen Polo

Подушка двигателя является крепежной опорой, которая фиксирует мотор в правильном положении и обеспечивает статичность в ходе эксплуатации. Данный конструкционный элемент предотвращает распространение вибрации двигателя по периметру подкапотного пространства и обеспечивает амортизацию.

Наиболее распространенным вариантом является установка подушек из цельной резины, которые обеспечивают полное вибропоглощение и надежно фиксируют двигатель. Резиновая подушка представляет собой оптимальный вариант между ценой и качеством, однако имеет малый эксплуатационный ресурс.

Вариант изделия из резины на металлической опоре повышает срок службы детали и обеспечивает более плотную фиксацию, однако при интенсивной эксплуатации резина может слезть с опоры, вызывая скрежет и смешения двигателя.

Наименование	Страна производитель	Материал	Артикул	Сторона установки	Примерная стоимость, руб. за шт
TOPRAN	Германия	Резина	102 737	Спереди	70
IMPERGOM	Италия	Резина	32204	Спереди	85
MEYLЕ	Италия	Резина-метал	100 121 1071	Спереди	80
FORTUNE LINЕ	Германия	Резина-метал	FZ9936	Задняя ось	100
JP GROUP	Германия	Резина	1117901100	Задняя ось	110
MAXGEAR	Италия	Резина-метал	76-0183	Задняя ось	130
FLENNOR	Германия	Резина-метал	FL4561-J	Передний мост	120

Важно знать! При подборе подушек на двигатель следует учитывать технические параметры не марку машин в целом, а своего транспортного средства. Комплектация, количество и тип креплений, а также расположение подушек может незначительно различаться на автомобилях разных поколений выпуска и с иными типами кузова

Дабы выбрать подходящую модель детали, рекомендуется подбирать комплектующие по совместимости с VIN-кодом транспортного средства или сверивши каталожный номер запчасти по артикулам на официальном сайте Фольксваген.

Почему необходима замена подушки двигателя Фольксваген Поло седан

Подушки двигателя являются опорными элементами, предназначенными для обеспечения надежной фиксации в двигательном отсеке силовой установки. Как уже было сказано, зачастую этот элемент конструкции представляет собой пару пластин из металла, между которыми размещена резиновая или полиуретановая прокладка из материала хорошего качества.

Основные причины неисправности подушек двигателя таковы:

Бывает так, что даже при нормальной работе мотора неприятные вибрации или дребезжание отдаются в руль автомобиля, педальный узел или приборную панель. В таких ситуациях включение и выключение двигателя может сопровождаться нетипичными звуками или звоном металлических деталей кузова.

Самостоятельная замена подушек двигателя автомобиля Фольксваген Поло седан

Надежность, экономичность, выгодная цена − об этом думает российский потребитель, наведываясь в салон к официальному дилеру. Если финансовые средства позволяют, то в голову вкрадывается мысль о комфорте. Отдаешь «денежку» и получаешь электроподогрев руля, платишь еще − и красивые литые диски из легкосплавных материалов запросто монтируются на авто, заменяя стандартные колеса.

Комфорт − это не только современные «примочки», но еще и тишина, которую необходимо поддерживать. Правильный уход за автомобилем, своевременное обслуживание, замена расходных материалов − это работа, которая ложится на плечи каждого автомобилиста.

Фольксваген Поло седан, как и любой другой «бюджетник», требует постоянной заботы.

Одной из главных проблем, с которыми сталкивается седан, является выход из строя подушек двигателя. Представьте: садитесь холодным зимним утром в машину, заводите ее и тут начинается. Мотор дребезжит, колотится, бьется, словно дикий зверь в клетке. Сначала возникает удивление и легкий испуг, а затем проскальзывает мысль: «Так не прогрелся ведь еще!». Однако, как только начинаете движение, стук усиливается и медленно растет с набором оборотов. Тогда становится понятно, что непрогретый двигатель тут ни при чем.

Обычно износу подвергается либо задняя подушка, либо левая опора. Поломка одной опоры наносит ущерб и двум другим компонентам. Поэтому чем скорее вы определите проблему, тем меньше урона получит двигатель и остальные узлы авто.

Если на Поло седан возникли подобные вибрации, то следует как можно быстрее обратиться на станцию техобслуживания. Ехать стоит аккуратно, не слишком сильно разгоняясь, чтобы не усугубить проблему.

Выбор и разновидности подушек двигателя

На современных автомобилях, в том числе и на седане Поло, устанавливают резинометаллические подушки. Как правило, они изготавливаются из стали и прочной, устойчивой к износам резины. Конструкция представлена в виде двух пластин, которые соединяет небольшая резиновая прокладка. Иногда в них монтируют пружины для увеличения жесткости и буферы, снижающие степень ударов. В качестве резинового материала производители часто используют полиуретан, который популярен в спортивных автомобилях.

Гидравлические подушки двигателя встречаются реже и стоят дороже традиционных резинометаллических опор. Они более гибкие в использовании: подстраиваются под работу двигателя в любых условиях. Принцип основан на двух камерах, наполненных специальной гидравлической жидкостью и мембране, которая находится между ними. Мембрана устраняет мелкие колебания, возникающие при обычной езде по ровному дорожному полотну. Сильные удары и вибрации ликвидирует жидкость, которая циркулирует по камерам под давлением, создавая необходимую жесткость опоры.

Существуют механические, электронные и динамические гидравлические подушки. Первые настраиваются самостоятельно, вторые регулируют жесткость автоматически, а динамические опоры основаны на действии электромагнитного поля.

Если на опорах появились трещины или прокладка начала отслаиваться, то рекомендуется как можно скорее приобрести новый комплект подушек в магазине и заняться ремонтом узлов.

Удовольствие не из дешевых, но куда дороже обойдется починка всего силового агрегата, если опоры вдруг придут в негодность. Оригинальные запчасти VAG стоят от 7600 руб. вне зависимости от того, какая коробка установлена на седане Поло − «автомат» или «механика».

Если вы решили самостоятельно заняться диагностикой или заменой опор на седане Поло, то следует знать, что работы необходимо проводить в теплую погоду либо в защищенном от холода помещении. В морозную погоду не рекомендуется разбирать устройства, так как жесткость резины возрастает, осложняя процесс замены. Процедуру лучше всего проводить на смотровой яме. В противном случае можно воспользоваться домкратом. Для работы понадобятся гаечные ключи с набором головок, плоская и крестообразная отвертки.

Пошаговая инструкция: меняем подушки своими руками

Замена подушек правой и левой опоры отличается в связи с разницей в креплении комплектующих.

Стадия подготовительных работ для демонтажа подушек такова:

Для замены расходников левой опоры придется снять АКБ и полку аккумулятора, после чего отвинтить крепления левой подушки от лонжеронов двигателя и деталь можно вынимать для замены. Чтобы демонтировать правую опору потребуется снять фиксирующий кронштейн двигателя и также отвинтить запчасть от лонжеронов.

Теперь подушки можно менять на новые, после чего процедура сборки осуществляется в обратном порядке

Особое внимание при монтаже двигателя следует уделить процессу состыковки движка с коробкой передач

Процесс замены подушек следует проводить в теплых помещениях, защищенных от сквозняков. Также следует учитывать, что чем старше подушки, тем сложнее будет процедура замены, что объясняется повышением жесткости резины.

Volkswagen Polo Sedan

› Logbook › Верхняя левая подушка двигателя Lemforder 29978 01

Очень рад приветствовать Вас на любимом сайте Drive2Еще до ТО4, где пробег автомобиля приближался к 60 тысячам километров, я понял, что полик, который в душе немец,начал заболевать.Пациент: VW Polo Sedan 2013 года выпуска(март), МКПП.Симптомы болезни:При запуске двигателя автомобиль потряхивало.Если открыть капот и пошатать двигатель, то он сильно туда-сюда раскачивался.А когда заводишь двигатель и поддаешь газу, то он уходит сильно назад, будто у машины не 105, а 900 лошадиных сил. При проезде по рельсам и сильным неровностям посторонний глухой стук.Когда сцепление при переключение передач отпускаешь почти до середины, также глухой удар.Выбор лекарства: Когда я съездил на ТО4 и прошёл его у официального дилера в Фольксваген Центр Гаус, естественно у меня уже никакой гарантии не было(машине пятый год).И сразу дилер стал заинтересованным лицом.Без платной диагностики мастер приговорил верхнюю подушку двигателя под замену и, улыбнувшись, сказал, что давайте 10000 рублей и мы вам ее поменяем(это за оригинал подушку, купленную у дилера+работа).Я отказался от такого выгодного предложения!:)))То есть когда была гарантия и были у меня вопросы к дилеру: например как в теме Второе ТО про свист стартера, то был послан далеко и надолго, мол конструктивная особенность автомобиля…Общаясь насчет подушки двигателя, мой друг Саша CXT подсказал мне: “Бери лемфердер (оригинал испанка)” Воспользовавшись советом, заказал подушку именно этой фирмы.Лечение:Хватит кормить официального дилера, нашел себе сервис прекрасный и там теперь делаю все работы.

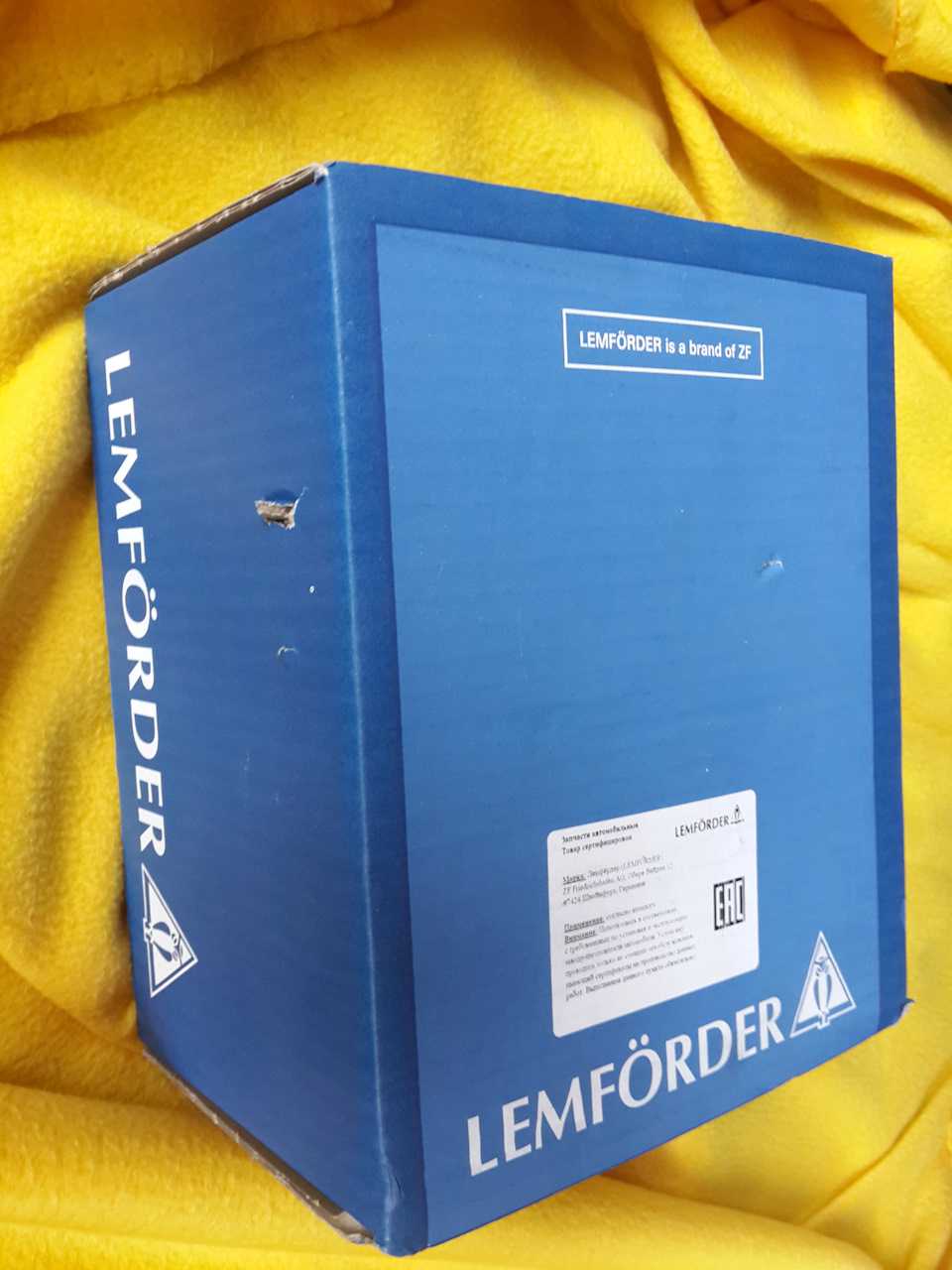

Забрал на сайте emexкоробку, пришла за 3 дня:

Снимаем клеммы аккумулятора и потом сам аккумулятор:

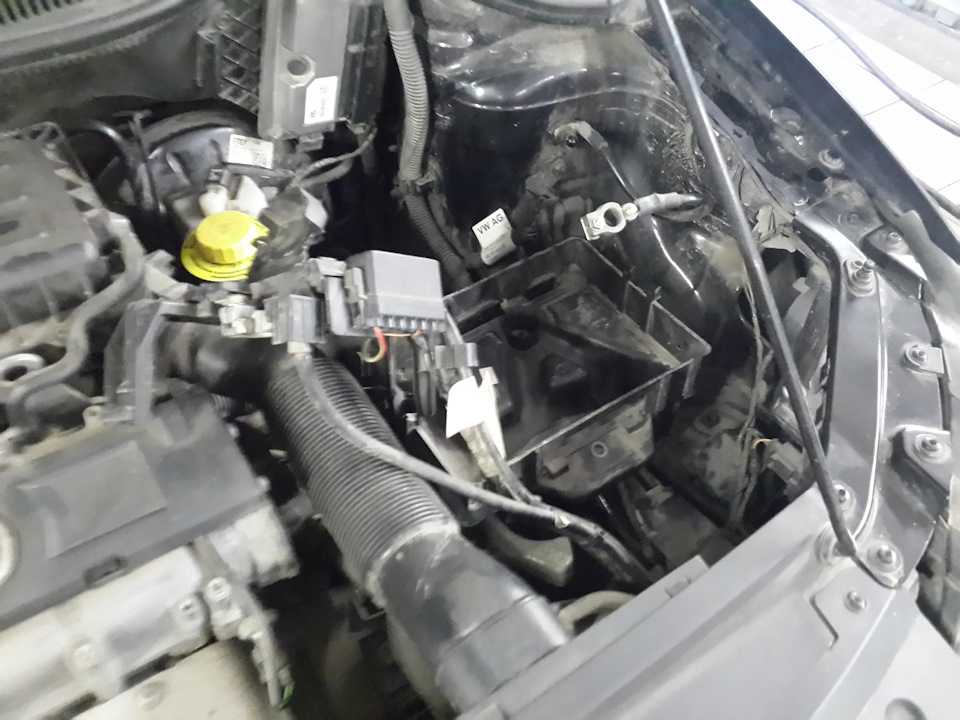

Затем снимаем крепления для аккумулятора, он на трех болтах держится.Отщелкиваем зажим жгута проводов для электрики и потом снимаем блок, тянем его вверх.

У меня вся площадка для аккумулятора и отверстие для слива воды забито под завязку песком было.Советую помыть всю площадку, продуть отверстие для слива воды.

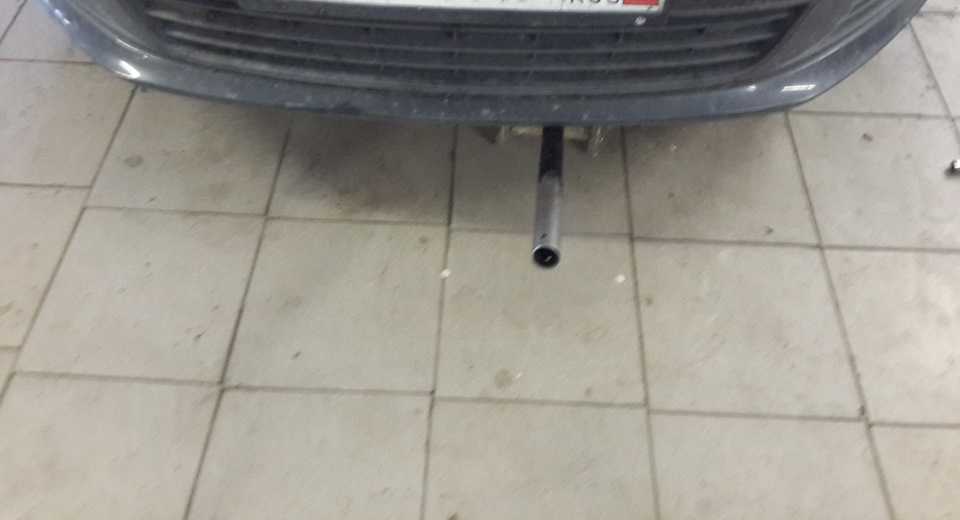

Дальше не забываем поддомкратить двигатель:

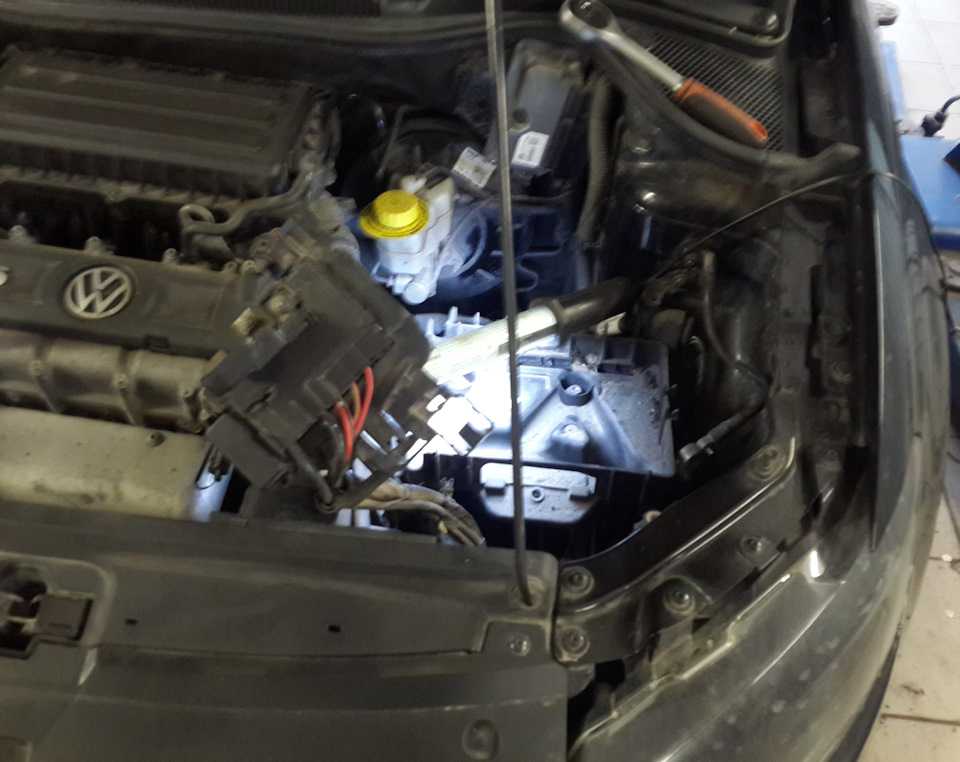

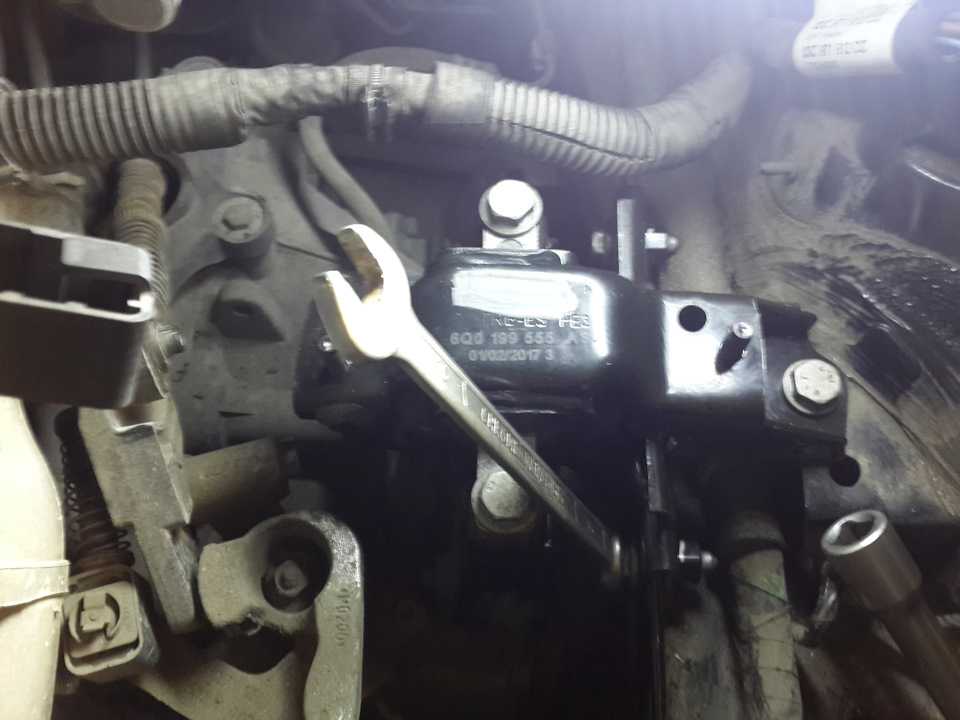

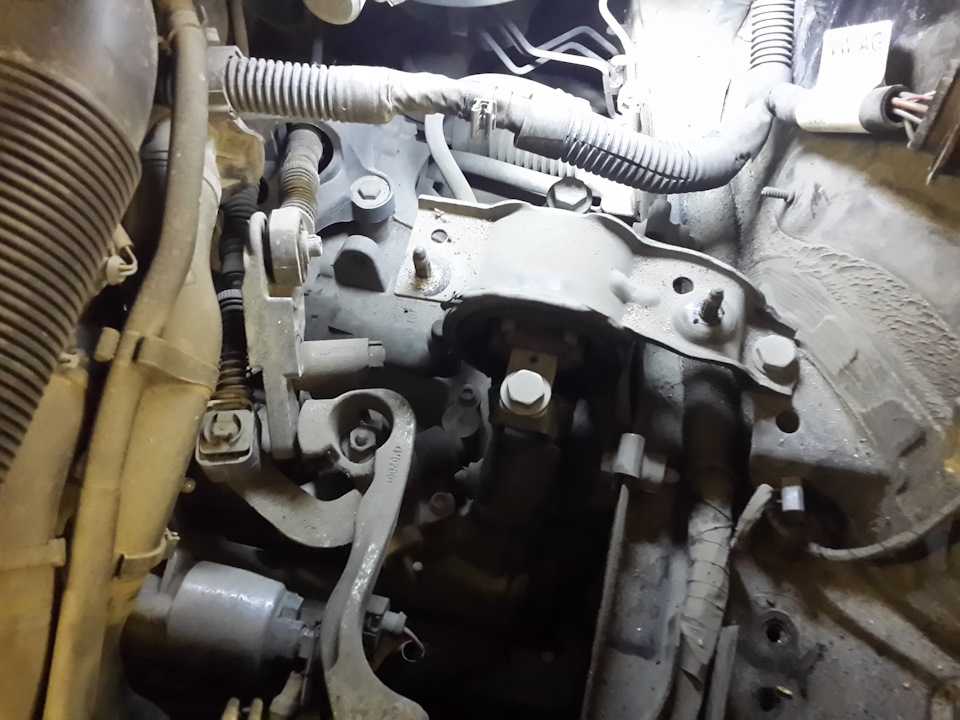

Сняв площадку получаем доступ к опоре:

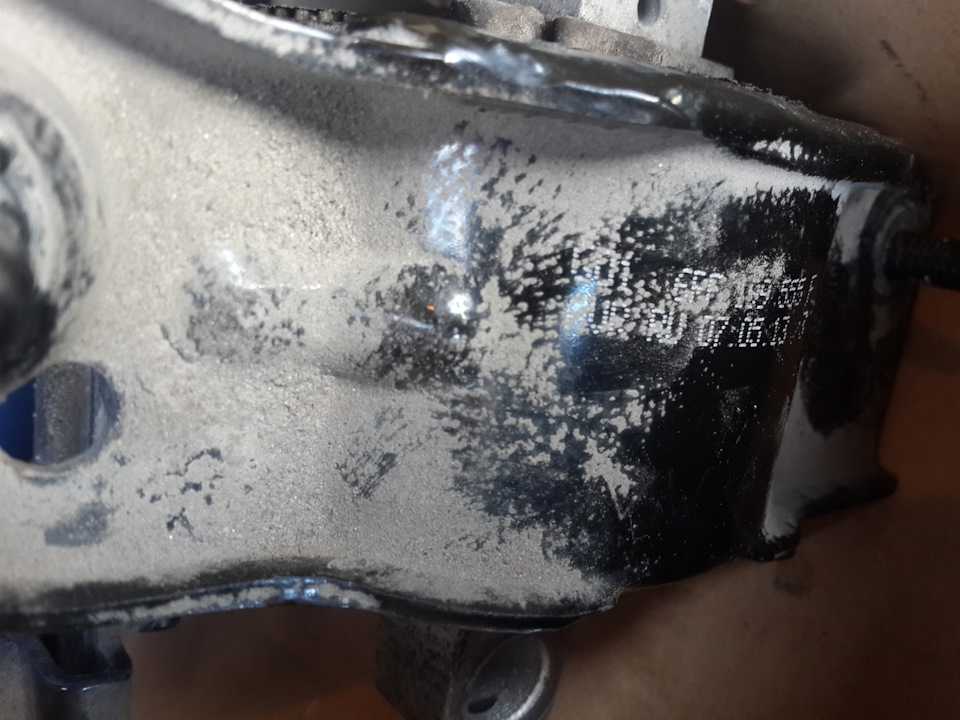

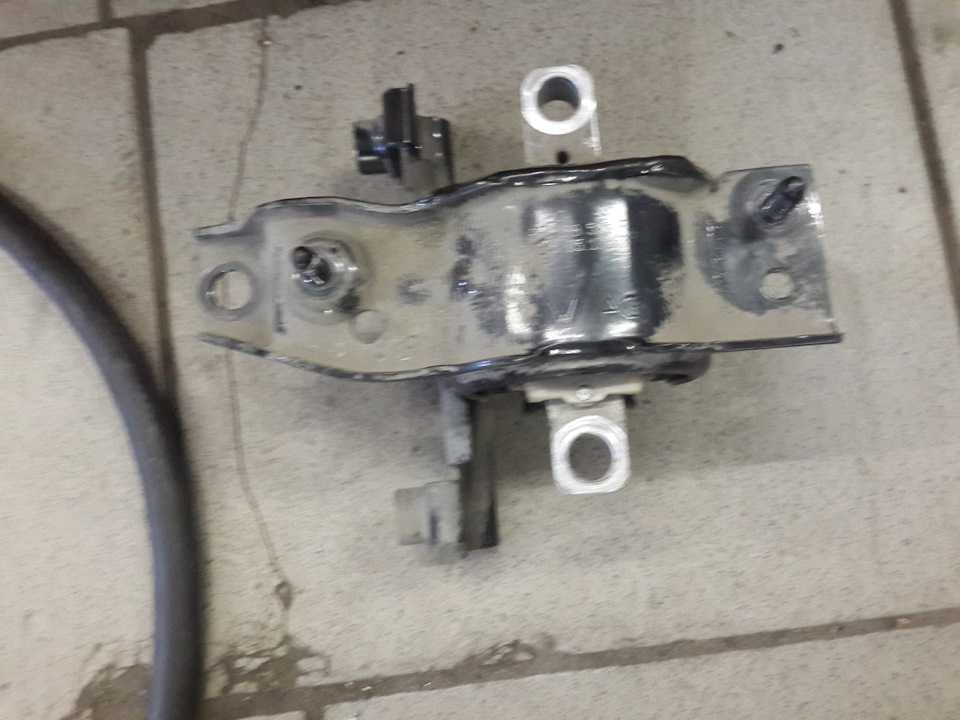

Старая подушка двигателя была с таким кодом: VAG 6RF 199 555 F

Ставим назад в обратном порядке:

После лечения: Вибрации все ушли, неровности машина проходит как единое целое, при запуске не вздрагивает всем корпусом, передачи включаются лучше.

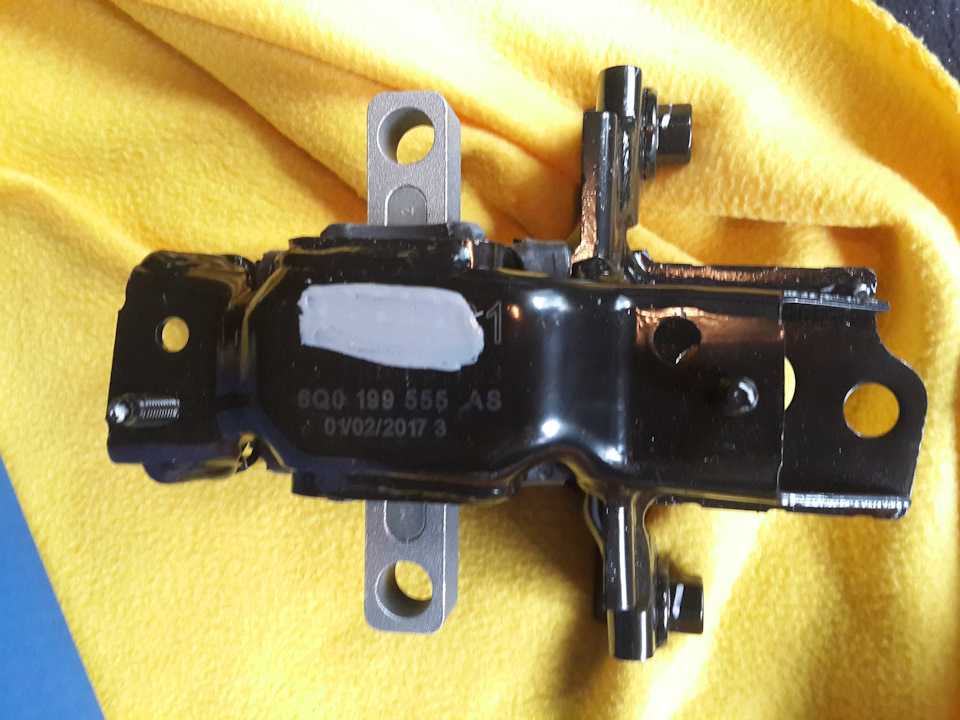

Запчасти: Подушка двигателя Lemforder 29978 01 2294 рРабота: 500 р

Если статья Вам понравилась и оказалась для вас полезной, то поделитесь ей с другими.Не забываем ставить “Нравится”.Подписывайтесь, впереди много интересного:)Бобры добры!

Что собой представляют подушки двигателя Фольксваген

Подушка мотора, по своей сути, является прокладкой между кузовом автомобиля и его двигателем. Когда-то давно автопроизводители не уделяли этому достаточно внимания и монтировали в автомобили опоры из простого куска резины, прикрепленного к кузову.

Подушки, которые монтируются сегодня, имеют более сложное строение и могут быть оборудованы гидравлической системой из резины и металла. Несомненно, это значительно повышает стоимость изделия, одновременно увеличивая риск поломки, поэтому подобные конструкции используются очень редко.

Как расположены опоры двигателя Поло седан?

Специалисты нашего автосервиса точно знают, где и какая опора расположена в вашем автомобиле, и смогут осуществить к ним быстрый доступ, что бы произвести, например, замену задней опоры двигателя Поло седан. В этом помогает отличная техническая оснащенность автомастерской, в которой есть весь необходимый инструмент.

Замена подушки двигателя в случае обнаружения неисправности

Если требуется заменить подушки двигателя, признаки неисправности, описанные выше, как правило, позволят добраться своим ходом до ближайшего автосервиса или собственного гаража. Но ехать при этом следует аккуратно, по возможности со скоростью не выше 60 км/ч. Износу подвергается обычно задняя либо левая подушка. Обнаруженная неисправность одной опоры, скорее всего, повлечет за собой замену и второй подушки. По окончании осмотра нужно заранее приобрести необходимые запчасти — ездить за ними на машине в процессе замены подушек не получится.

Подготовка к замене подушки двигателя

Работы по замене опор рекомендуется производить в тепле, поскольку используемая резина при низких температурах дубеет и теряет эластичность. Это значительно усложнит процесс.

Желательно также загнать автомобиль на смотровую яму и замену проводить оттуда, предварительно отсоединив клеммы аккумулятора. Осматривать чаще начинают левую переднюю сторону мотора, где неисправность подушек появляется в большинстве случаев и доступ к которой наиболее удобен.

Оторванное крепление можно отремонтировать, поскольку цена новой подушки для двигателя иномарки составляет около 2000 рублей (а для внедорожника она вдвое выше). Если же пострадал резиновый элемент, опору в любом случае придется менять.

Процесс замены опоры двигателя

Прежде всего, с мотора снимаются элементы защиты для облегчения доступа к нужным деталям. Затем под двигателем устанавливается домкрат для обеспечения его поддержки во время откручивания подушек. Если процесс происходит в смотровой яме, поперек нее можно положить широкую, достаточно прочную доску и на нее установить домкрат.

Далее агрегат приподнимается домкратом до того момента, когда будет возможно свободно открутить заменяемую опору. После откручивания крепежных винтов и снятия старой опоры на ее место устанавливается новая, и операция повторяется в обратном порядке.

Замена задней подушки, как правило, связана с определенными трудностями. Эта опора испытывает во время эксплуатации двигателя наибольшие нагрузки. В результате этого деформируется весь крепеж, включая болты. По форме крепеж отличается от остальных опор.

Здесь домкрата уже будет недостаточно. Чтобы освободить опору, оптимальнее подвесить мотор к верхней балке. Если такой возможности нет, можно соорудить перекладину на двух стаканах, приподняв заранее двигатель домкратом. В некоторых моделях автомобилей внешние элементы могут помешать устранению неисправности, и их придется снять. Сильно деформированный болт крепежа подушки рациональнее спилить отрезным кругом. Иногда такой болт пытаются выровнять и открутить, но через некоторое время его все равно придется менять.

Старая опора зачастую прикипает к раме с образованием ржавчины из-за накопления грязи. Для ее снятия может помочь масло или средство типа WD-40

Новую заднюю опору важно правильно установить. Нанесенная на опоре стрелка должна быть направлена вперед, по направлению движения машины.  В остальном сборка осуществляется в обратном порядке.

После замены задней опоры можно приступать к правой

Здесь также есть вероятность столкнуться с деформированными болтами, однако более серьезная проблема состоит в расположенном тут генераторе либо компрессоре автомобильного кондиционера. Известно, что снятие компрессора может повлечь за собой разгерметизацию контура и утечку хладагента.

Если ремонт происходит в СТО, впоследствии лучше проверить кондиционер на предмет возможных неисправностей. Недальновидные сотрудники автосервисов иногда самолично снимают компрессор для экономии времени, не предупреждая об этом автовладельца.

В иномарках в большинстве случаев правая опора двигателя располагается ближе к передней части. Поэтому для доступа к этой подушке зачастую снимается правая фара и радиаторная решетка.

Часть деформированных болтов не удастся срезать даже болгаркой, поскольку доступ к ним ограничен другими соседними элементами либо попросту до них не достать. В данном случае лучше действовать обычной ножовкой по металлу, срезая поврежденный болт вручную.

Процедура эта займет гораздо больше времени, но так вы хотя бы не повредите соседние детали и узлы. Новая опора ставится на место старой как обычно, в обратном порядке. При установке радиаторной решетки надо быть осторожным — соты радиатора достаточно острые, чтобы порезаться.

Безопасность при работе

Самое главное — надежно и безопасно зафиксировать мотор. Для помощи и подстраховки желателен второй помощник.
