Признаки поломки или загрязнения форсунок

Диагностика работы автомобильного двигателя является достаточно сложным процессом, поскольку требует точности. Нередко бывает, что при одинаковой симптоматике причины неисправности могут быть абсолютно разными.

Например, увеличение расхода топлива, плохой запуск двигателя может быть вызван как загрязненными, сломанными форсунками, так и плохими свечами зажигания. Поэтому лучше лишний раз убедиться в правильности поставленного диагноза.

Наиболее распространенными при неисправности топливных форсунок являются следующие признаки:

• резкое увеличение расхода топлива;
• потеря динамики, падение оборотов двигателя;
• проблемы с зажиганием, пуском двигателя;
• утечки топлива на фоне выраженного запаха бензина;
• частые вибрации мотора при переключении передачи, сбросе скорости, рывки во время езды.

Скачок расхода топлива

Значительное увеличение потребления бензина в процессе эксплуатации авто свидетельствует зачастую о засорении топливного инжектора. Качество процесса образования воздушно-топливной смеси может сильно пострадать даже при незначительном загрязнении, поскольку сопло форсунок имеет очень маленький диаметр.

Вследствие этого, больший объем бензина прогорает внутри выпускного коллектора. Из-за этого снижаются динамические характеристики авто, увеличивается нагрузка на катушку зажигания, высоковольтные провода, свечи.

Падение числа оборотов

В случаях, когда внутрь цилиндра распыляется слишком большое количество топлива, происходит «заброс» бензином оборотов двигателя. Из-за этого динамика автомобиля во время разгона значительно снижается. Кроме того, при постоянной нагрузке во время движения машины обороты двигателя будет значительно меняться. В норме они должны оставаться на стабильном уровне.

Утечка топлива

При повреждении корпуса топливного инжектора из него начинает вытекать бензин. В результате этого топливо попросту не доходит до форсунки. Нередко утечка происходит через дефектный уплотнитель устройства, который зачастую трескается от времени. При проверке инжектора следы протечек можно обнаружить на ближайшей топливной рампе.

Одновременно с утечками топлива, нередко появляется устойчивый запах бензина. С другой стороны, такая ситуация возникает, когда застрявший инжектор остается открытым или повреждается

При таких обстоятельствах важно найти настоящую причину появления запаха

Проблемы с зажиганием и пуском

При засорении сопла форсунки внутрь цилиндра не поступает достаточное количество топлива, поэтому силовой агрегат во время движения авто будет пропускать зажигание. Это отчетливо будет проявляться в виде определенной паузы при нажатии на педаль акселератора. Если нарушаются пропорции воздушно-топливной смеси, то силовой агрегат подвержен перегреву.

Частые вибрации

Неисправности инжектора приводят к перебоям процесса воспламенения воздушно-топливной смеси внутри цилиндров. Поэтому во время движения двигатель будет вибрировать и троить. Это происходит из-за перебоев в работе одного или нескольких цилиндров.

В некоторых случаях такая проблема возникает из-за засорения топливных магистралей, неисправностей датчиков ЭБУ.

Как проверить форсунки не снимая их с двигателя?

Проверка уровня сопротивления обмотки на форсунках

1. Осуществить осмотр можно, выключив зажигание и сняв с аккумуляторной батареи «минусовую» клемму.

2. Используя тонкую отвертку или шило необходимо отщелкнуть пружинный зажим на колодке.

3. Проводим отсоединение разъема от форсунки.

4. К выводам форсунки прикрепляем омметр и измеряем сопротивление обмотки.

5. Если сопротивление между боковым и центральным штырем разъема находится в пределах 11–15 Ом, то форсунка работает исправно. Если прибор показывает больше или меньше требуемого следует ее сменить.

Проверка работоспособности всех форсунок

1. Первоначально необходимо снять топливную рампу, на которой установлены форсунки.

2. Затем следует подсоединить колодку проводов к жгуту рампы. Если с батареи аккумулятора снята клемма «-», то оденьте ее обратно.

3. Соедините друг с другом топливные трубы и с помощью гаечного ключа хорошо закрутите крепящие их штуцеры.

4. Под каждой форсункой поставьте мерный стакан или любую иную емкость с разметкой.

5. Используя стартер, проверните двигатель и проследите за работой всех форсунок. Топливо должно выходить равномерно из каждой.

6. Выключите зажигание и проверьте уровень топлива в мерных стаканах, он должен быть одинаковым. Если количество топлива в емкостях не совпадает – замените или прочистите, вышедшую из лада форсунку.

7. Осмотрите все форсунки на наличие изъянов и дефектов. На распылительной части не должно быть никаких подтеков топлива в момент выключенного зажигания. Если подобные изъяны есть, то деталь не герметична и нуждается в замене.

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

Форсунка Common Rail

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Проверка цепи управления форсункой

Вы можете проверить мощность и импульсный сигнал, поступающий с компьютера на каждую мертвую форсунку, с помощью контрольной лампы, недорогого и эффективного инструмента.

1. Сначала прикрепите зажим контрольной лампы к болту или голому металлическому кронштейну на двигателе.
2. Отсоедините электрический разъем от топливной форсунки, которую вы хотите проверить.
3. Поверните ключ зажигания в положение ON.
4. Коснитесь клемм (по одному) разъема жгута проводов контрольной лампой. На одной из клемм должен гореть контрольный свет, это источник питания инжектора от компьютера. Если контрольная лампа не светится, вы обнаружили проблему. Проверьте сторону питания цепи на наличие короткого замыкания, перегоревшего предохранителя или плохого соединения вдоль цепи, включая компьютер.
5. Теперь подключите разъем жгута проводов к топливной форсунке и закрепите зажим контрольной лампы на положительной стороне аккумулятора.
6. Попросите помощника провернуть или запустить двигатель.
7. Задний зонд противоположного провода на разъеме топливной форсунки (это импульсный сигнал, поступающий с компьютера). Если вы не можете зондировать провод обратно, вставьте штырек в провод и используйте его для зондирования провода.
8. На этот раз контрольная лампа должна мигать, означая, что инжектор получает импульсный сигнал от компьютера, чтобы открыть и закрыть форсунку.

https://youtube.com/watch?v=Ed2ytqF8ePs

* Если это мертвая форсунка и присутствует питание, а лампа не моргает, замените форсунку.

* Если контрольная лампа продолжает гореть, возможно, произошел сбой драйвера устройства в компьютере или возникла проблема в цепи.

При необходимости проверьте руководство по ремонту для дальнейших испытаний.

Daewoo Nexia | Проверка топливных форсунок

5.17. Проверка топливных форсунок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пустите двигатель и прогрейте его до нормальной рабочей температуры. Оставьте двигатель работать на частоте вращения холостого хода. 2. Стетоскопом или отверткой послушайте звуки, создаваемые форсунками при их работе. Предупреждение Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите. Убедитесь, что топливные форсунки надежно закреплены на топливной магистрали, что исключит их перемещение и возможное повреждение.

3. При отсутствии звуков, создаваемых форсунками при их работе измерьте сопротивление форсунок.

4. Если сопротивление форсунок в порядке, проверьте целостность электрических цепей между топливными форсунками и контактами 47, 48, 49, и 50 разъема электронного блока управления двигателем.

Проверка герметичности топливных форсунок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите форсунки вместе с топливной магистралью. 2. Для подачи топлива к форсункам, шлангом соедините топливную магистраль с трубопроводом подачи топлива. 3. Дополнительным проводом соедините клеммы FUEL PUMP (топливный насос) и В+ диагностического разъема. 4. Включите зажигание. 5. Наклоните топливные форсунки под углом 60° и проверьте, что отсутствуют утечки топлива из форсунок. 6. При наличии утечек замените форсунку. 7. Выключите зажигание и снимите дополнительный провод.

Проверка производительности топливных форсунок

Как очистить форсунки не снимая с двигателя

Если диагностирована неисправность форсунок двигателя, не исключено, что они загрязнены. Чтобы исправить ситуацию не снимая форсунки с мотора, можно:

Использовать специализированные присадки для очистки двигателя, которые заливаются в топливный бак;

Чтобы сохранять форсунки двигателя в чистоте, опытные водители рекомендуют ежемесячно выполнять их очистку при помощи давления. Для этого необходимо разогнать автомобиль на ровной дороге до скорости в 120 километров в час. В таком режиме требуется преодолеть 10-15 километров, после чего можно сбавлять обороты;
Если у вас нет возможности гонять автомобиль на повышенной скорости, можете воспользоваться другим методом очистки форсунок без снятия с двигателя. Необходимо в течение 3 минут поддерживать обороты автомобиля на холостом ходу на уровне в 4-5 тысяч. Данный способ очистки форсунок менее эффективный, чем перечисленные выше варианты.

Специалисты рекомендуют выполнять очистку форсунок двигателя каждые 30-35 тысяч километров, даже если не наблюдаются проблемы в работе двигателя.

Возможные неисправности: причины, проявление, последствия

Естественно, что топливные форсунки требуют периодического осмотра и чистки, а при необходимости даже замены. Определить проблемы возможно по ряду симптомов, среди которых:

• Появление нехарактерных сбоев при запуске силового узла и при его работе на холостом ходу;
• Увеличение расхода;
• Нехарактерный цвет выхлопа.

После первых проявлений проблемы можно говорить о наличии серных отложений на элементах системы, коррозии, износе фильтров и некоторых рабочих деталей. В результате влияния каждого процесса происходит засорение системы подачи топливной смеси, а, следовательно – потеря мощности и большой расход.

В руководстве по эксплуатации указано, что проводить чистку форсунок необходимо каждые 20–30 тысяч км пробега. На практике этот интервал снижается до 10–15 тысяч км.

Для чего проверять форсунки?

Сегодня автопроизводители по всему миру уже не выпускают карбюраторные машины. Инжекторные двигатели зарекомендовали себя как более надежные, более мощные и потребляющие меньше топлива. Рабочая смесь в камеры сгорания инжекторного двигателя подается через форсунки. Они с течением времени могут выходить из строя или загрязняться. Этому будут свидетельствовать определенные симптомы. Сейчас и рассмотрим их.

Проверка форсунок

Признаки неисправности форсунок инжектора:

• Затрудненный запуск двигателя;
• Неустойчивая работа инжектора на малых оборотах и холостом ходу;
• Ощутимое снижение мощности автомобиля;
• Провалы в работе инжектора;
• Возросший расход горючего;

Перечисленные признаки могут свидетельствовать и об иных проблемах, поэтому, чтобы убедиться в неисправности какой-либо конкретной форсунки, потребуется проверка каждой из них.

Как проверить форсунку мультиметром

При поиске неисправностей электронных компонентов в вашем автомобиле с помощью цифрового мультиметра всегда используйте импедансный мультиметр с сопротивлением не менее 10 МОм для предотвращения повреждения цепи.

Нагреваемый наконечник форсунки.

Как проверить мертвый инжектор

Одним из тестов, которые вы можете выполнить на мертвом инжекторе, является проверка катушки. Для этого теста вам понадобится мультиметр и значение сопротивления для катушки внутри инжектора. Вы можете посмотреть значение сопротивления форсунки в руководстве по обслуживанию для конкретной марки и модели вашего автомобиля. При необходимости купите недорогое руководство по ремонту в местном магазине автозапчастей или через Интернет.

Проверка катушки инжектора

1. При выключенном двигателе отсоедините электрический разъем форсунки, которую необходимо проверить.
2. Установите для цифрового мультиметра соответствующее значение на шкале Ом в соответствии со спецификациями сопротивления для вашей конкретной топливной форсунки (обычно вам необходимо настроить мультиметр на показание не менее 30 Ом).
3. Проверьте электрические клеммы форсунки – полярность не имеет значения.
4. Показание сопротивления, отличное от указанного в руководстве по обслуживанию, означает, что вам необходимо заменить инжектор. Например:

• Если ваш мультиметр показывает бесконечное сопротивление, это означает, что катушка в форсунке открыта.
• Если ваши значения прыгают повсюду, катушка частично открыта.
• Если вы видите нулевое сопротивление, катушка закорочена.

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

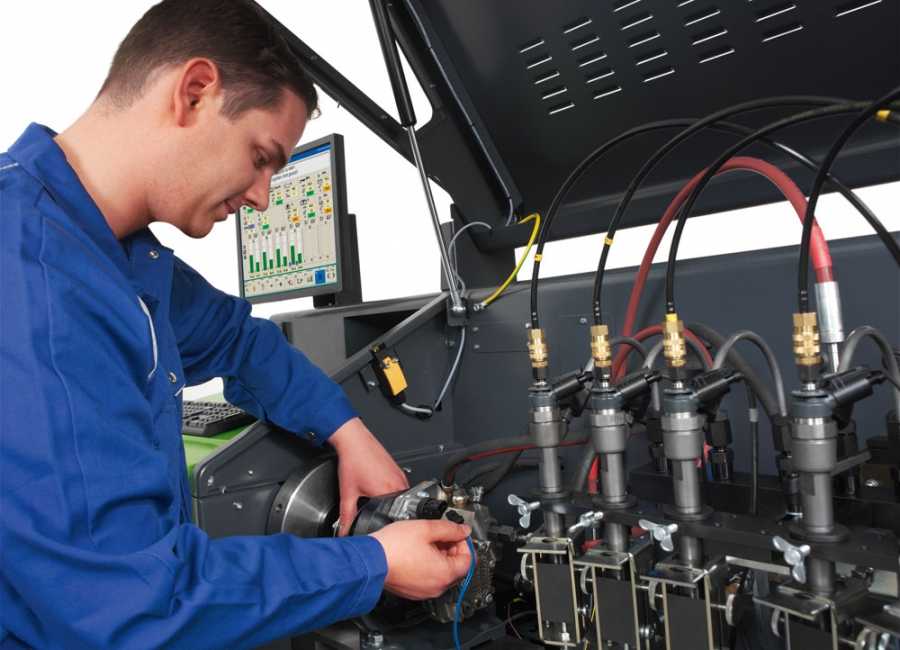

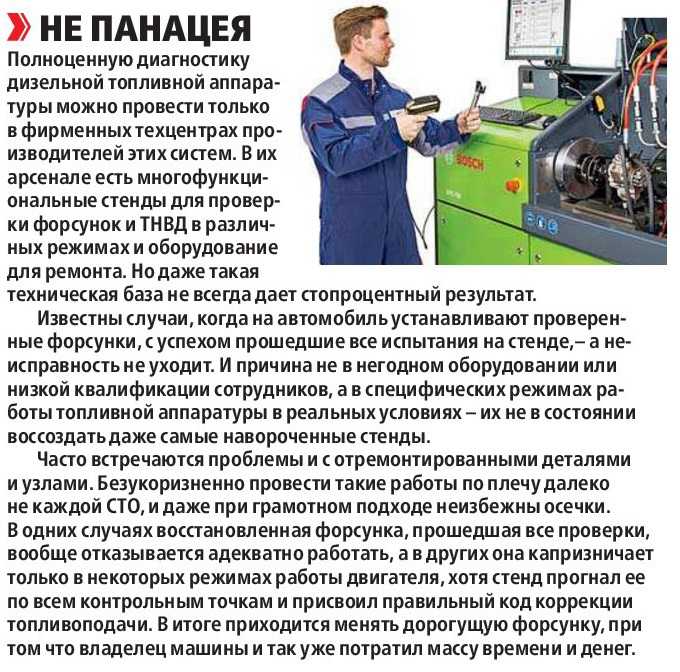

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

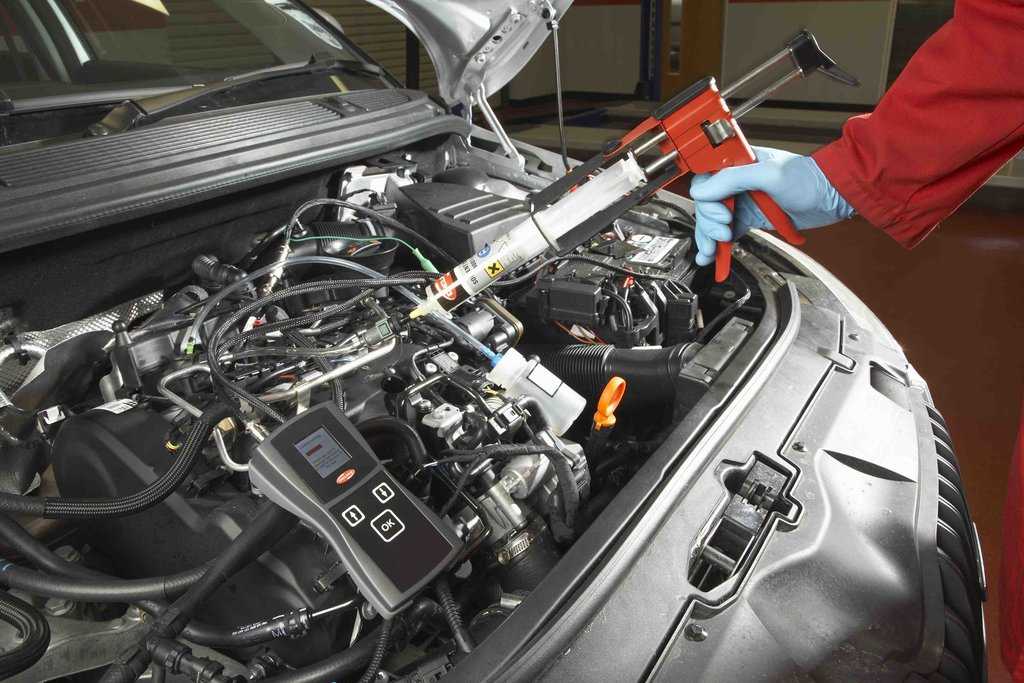

Как самому очистить форсунки без снятия с двигателя

В процессе диагностики частой причиной неустойчивой работы мотора является то, что инжекторные форсунки забились. Существует несколько способов очистки форсунок, среди которых может использоваться механический, ультразвуковой или очистка при помощи специальных химических составов.

В ряде случаев заливка в топливный бак специальной присадки-очистителя инжектора достаточно для того, чтобы нормализовать работу всей системы. Также рекомендуется с определенной периодичностью раскручивать мотор до высоких оборотов и разгонять автомобиль до 110-130 км/ч. на ровных отрезках пути. В таком режиме нужно проехать 10-20 километров. Продолжительная работа форсунок под нагрузкой позволяет реализовать так называемую самоочистку.

Чистку инжектора стоит делать для профилактики, а не после появления признаков неисправности. Если автомобиль эксплуатируется в режиме городской езды на топливе сомнительного качества, тогда интервал профилактических мер следует сократить применительно к индивидуальным условиям эксплуатации.

Когда и для чего нужно снимать топливные форсунки с двигателя. Снятие форсунок на бензиновом и дизельном моторе: особенности процесса демонтажа.

Чистка инжектора автомобиля без снятия форсунок. Способы очистки форсунок со снятием на кавитационном стенде. Ультразвуковая и гидродинамическая кавитация.

Неисправности форсунок дизеля, проверка и самостоятельное выявление проблем. Очистка сопла форсунок дизельного двигателя, регулирование давления впрыска.

Распространенные неисправности дизельного двигателя и диагностика агрегатов данного типа. Проверка топливной системы дизельного мотора, полезные советы.

Принцип работы и отличительные особенности газовых форсунок. Основные парметры при выборе форсунок для ГБО 4. Какие газовые форсунки лучше купить.

Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.

Как проверить распылитель на дизельной форсунке

Вы можете визуально проверить распыление топлива на инжекторах системы TBI. Распылитель потока топлива легко доступен, что позволяет быстро проверить его на возможные проблемы.

Проверка топливного распыления

1. Снимите крышку с корпуса воздушного фильтра (там, где стоит воздушный фильтр).
2. Попросите помощника запустить (или проверните двигатель, если он не запускается).
3. Проверьте схему распыления, поступающую от инжектора.

* Топливо должно выходить частично распыленным в форме перевернутой буквы V. Один сплошной спрей (струя) или неправильный рисунок означает, что инжектор нуждается в очистке или что внутренняя часть изношена или сломана.

Вы можете попытаться исправить неправильную форму распыления топлива, добавив в топливный бак качественную чистящую присадку топливной системы. Или возьмите свою машину в сервисный центр и попросите их почистить систему.

* С другой стороны, если вы не видите выходящего топлива, для этого может быть несколько причин:

• Заблокирован топливный инжектор
• Он не получает мощность
• Плохой регулятор давления топлива
• Топливный фильтр забит
• Неисправный топливный насос

Для устранения неполадок примените тесты, описанные в следующем разделе.

Компоненты электронной системы впрыска топлива.

Проверка цепи управления форсункой

Вы можете проверить мощность и импульсный сигнал, поступающий с компьютера на каждую мертвую форсунку, с помощью контрольной лампы, недорогого и эффективного инструмента.

1. Сначала прикрепите зажим контрольной лампы к болту или голому металлическому кронштейну на двигателе.
2. Отсоедините электрический разъем от топливной форсунки, которую вы хотите проверить.
3. Поверните ключ зажигания в положение ON.
4. Коснитесь клемм (по одному) разъема жгута проводов контрольной лампой. На одной из клемм должен гореть контрольный свет, это источник питания инжектора от компьютера. Если контрольная лампа не светится, вы обнаружили проблему. Проверьте сторону питания цепи на наличие короткого замыкания, перегоревшего предохранителя или плохого соединения вдоль цепи, включая компьютер.
5. Теперь подключите разъем жгута проводов к топливной форсунке и закрепите зажим контрольной лампы на положительной стороне аккумулятора.
6. Попросите помощника провернуть или запустить двигатель.
7. Задний зонд противоположного провода на разъеме топливной форсунки (это импульсный сигнал, поступающий с компьютера). Если вы не можете зондировать провод обратно, вставьте штырек в провод и используйте его для зондирования провода.
8. На этот раз контрольная лампа должна мигать, означая, что инжектор получает импульсный сигнал от компьютера, чтобы открыть и закрыть форсунку.

* Если это мертвая форсунка и присутствует питание, а лампа не моргает, замените форсунку.

* Если контрольная лампа продолжает гореть, возможно, произошел сбой драйвера устройства в компьютере или возникла проблема в цепи.

При необходимости проверьте руководство по ремонту для дальнейших испытаний.

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Большее или меньшее количество горючего в мерных емкостях укажет на неисправность форсунки или необходимость очистки одного или нескольких инжекторов. Если форсунка демонстрирует недолив, тогда элемент нужно чистить или менять. Подтекание топлива после отключения зажигания укажет на то, что форсунка «льет» и потеряла герметичность.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.
