Замена ремня грм лансер 9

Опубликовано: 22 Ноя 2021Рубрика: ЗаменаАвтор: editor

Запчасти ГРМ Лансер 9 2.0

Артикул	Наименование	Цена
MD326059	Ремень ГРМ Mitsubishi (оригинал)	уточнить
CT1000	Ремень ГРМ Contitech (Германия)
5255XS	Ремень ГРМ Gates (Бельгия)	уточнить
153XR29	Ремень ГРМ Mitsuboshi (Япония)
94736	Ремень ГРМ Dayco (Италия)	уточнить
65XY13	Ремень балансировочного вала Mitsuboshi (Япония)
CT1109	Ремень ГРМ Contitech (Германия)
MD182537	Ролик ГРМ натяжной Mitsubishi (оригинал)
MD156604	Ролик ГРМ обводной Mitsubishi (оригинал)
GT80800	Ролик ГРМ натяжной GMB (Япония)
GT10050	Ролик ГРМ обводной GMB (Япония)	уточнить
GT10072	Ролик натяжной ремня балансировочного вала GMB (Япония)
GT37315	Ролик ГРМ натяжной SNR (Франция)
PU106018JRR1DW	Ролик ГРМ натяжной Koyo (Япония)	ИНФО уточнить
PU276033BRR1D	Ролик ГРМ обводной Koyo (Япония)	уточнить
MR984375	Гидронатяжитель ремня ГРМ Mitsubishi (оригинал)
BTM001	Гидронатяжитель ремня ГРМ Aisin (Япония)

Другие запчасти которые могут понадобиться при замене ГРМ:

Помпа — Aisin WPM066, Dolz H-216, GMB GWM81A
Сальник распредвала — NOK KMD372536
Сальник коленвала — NOK AH2554J0

Процедура замены

Замена ремня ГРМ Мицубиси Лансер 9 – непростая процедура, нуждающаяся в частичной разборке мотора и определённых условий. При этом необходимо наличие гаража, специализированного инструмента и классифицированного подбора заменяемых запчастей.

Поэтому надёжнее обратиться к специалистам, на станцию технического обслуживания, где всё для этого приспособлено. Однако поменять привод ГРМ на Лансер 9 допускается и самостоятельно, нужно для этого лишь иметь элементарные навыки в обслуживании и ремонте машины.

Алгоритм действий

Поддомкратить автомобиль с правой стороны, затем снять переднее колесо и подкрылок.
Укрепить машину для устойчивости, подложив под неё дополнительную опору.
Вначале у двигателя необходимо снять привод гидроусилителя руля (ГУР).
Снять привод генератора и помпы.
Демонтировать шкив коленвала, предварительно открутить болт.

Снимаем верхнуюю защитную крышку

Поставить метки на распредвал и коленвалах

Осторожно пассатижами удалить пружину натяжного ролика с последующим его снятием.
Вывернуть крепёж от помпы ГУР и опоры мотора. Демонтировать основание подвески.
Заменить привод ГРМ. Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Сборку двигателя на Лансер 9 производить в обратном порядке.

Установочные метки

При разборке и сборке мотора на Лансер 9 особое внимание нужно уделить узлам кривошипно-шатунного механизма (КШМ) и ГРМ, так как они взаимосвязаны между собой. Перед тем как разъединить данные механизмы, нужно предварительно выставить метки на соответствующих валах этих устройств. Для выставления меток проворачивают коленвал

Для выставления меток проворачивают коленвал.

Для двигателя SOHC

Метка распредвала должна быть совмещена с меткой на головке блока цилиндров.

Установочная метка SOHC

Метка коленвала должна быть установлена с меткой на блоке цилиндров на обоих типах двигателя. Чтобы увидеть данную метку необходимо снять шкив привода генератора и насоса гидроусилителя.

Метка коленвала для всех типов двигателя

Для двигателя DOHC

Необходимо чтобы две метки распредвала встала напротив прорезей на задней крышке ГРМ. Метку коленвала необходимо установить аналогично метки двигателя SOHC.

Установочные метки DOHC

Дополнительный способ проверки

Существует еще один способ убедиться, что поршень первого цилиндра находится в ВМТ.

Для этого нужно:

Вывернуть свечу в первом цилиндре.
Выставить поршень в ВМТ. Для этого в отверстие цилиндра с лёгким натягом установить пробку, затем включить 5-ю передачу и поставить колесо на место. Плавно поворачивать его по часовой стрелке. Как только пробка вылетит, значит пошёл процесс сжатия и поршень находится в верхнем положении.
Установить метку по шкиву коленвала.
После этого выставить по метке распредвал.

Перед снятием натяжного ролика рекомендуется зафиксировать между собой вышеупомянутые валы. Для этого можно шестерни связать между собой проволокой или стянуть хомутами и прикрепить к крепёжному болту шкива.

При сборке двигателя на Лансер 9 особое внимание нужно обращать на метки, следовательно, правильнее сначала будет установить натяжной ролик, ремень и только после этого проворачивать натяжитель. При внимательном отношении к такой процедуре, метки ГРМ Лансер 9 должны совпасть с выступающими отметками на корпусе мотора. Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток

Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток. Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть.

Натяжение ремня ГРМ

Во время сборки двигателя Мицубиси Лансер 9, перед тем как устанавливать верхнюю крышку привода ГРМ, нужно произвести натяжку привода.

Для этого необходимо:

Провернуть коленчатый вал на один или два оборота по часовой стрелке и установить поршень первого цилиндра в ВМТ.
Снять крышку с технологического отверстия.
Убедиться, что крепление натяжного ролика ослаблено, следовательно, он под действием пружины натягивает ремень.
Проверить зазор между приводом ГРМ и крышкой. Номинальное значение должно составлять 31–34 мм.
Затянуть крепёжный болт ролика.
Установить крышку технологического отверстия.
Поставить верхнюю крышку привода ГРМ.

После замены привода и натяжения ремня завести машину и проверить работу двигателя.

Когда менять и какой ремень ГРМ Лансер 9 лучше ставить

Периодичность замены ремня ГРМ Митсубиси Лансер 9 составляет 90,000 км пробега. Кроме того, ремень необходимо поменять если обнаружатся: трещины и расслоения, потертости и другие следы выработки зубцов, торчащие нити, а также следы масла на поверхности ремня. Масло разрушает резину и может попадать на ремень из-за прохудившихся сальников (коленчатого или распределительного вала).

Зачастую, при выборе какой ремень ГРМ лучше, таковыми называют оригинал. Впрочем, если не устраивает их цена, можно пойти на определенный компромисс с качеством и взять аналог.

Каталожные номера ремня ГРМ Митсубиси Лансер 9 (двигатель 1.6 4G18):

оригинальный Mitsubishi MD342154. Аналоги: MITSUBISHI 1145A051, CONTITECH CT1008, GATES 5535XS, DAYCO 94904, INA 530051810 и другие.

Каталожные номера ролика натяжителя Митсубиси Лансер 9:

оригинальный Mitsubishi MD356509. Аналоги: SKF VKM75625, INA 531067220, SNR NEP57008A6, TSN 6147 и другие.

Цена ремня ГРМ Лансер 9 (за оригинал) в среднем достигает 3000 рублей. Аналоги выйдут значительно дешевле, в районе 500-700 рублей. Стоимость актуальна для Москвы и региона по состоянию на весну 2019-го.

Замена ремня ГРМ на СТО обойдется около 2500 рублей за саму работу — процедура занимает около 2 с половиной нормо-часов, а стоимость нормо-часа определяется в районе 1000 рублей.

Технология проведения работ

Алгоритм действий:

Снимаем приводной ремень ГУР. Для этого послабляем 3 болта крепления (добраться к двум из них можно через технологические отверстия в шкиве), а после выкручиваем регулировочный болт, после чего насос ГУР сместиться, что позволит снять ремень;
Выдомкрачиваем передок авто с правой стороны (по ходу движения), снимаем колесо;
Снимаем защитную крышку на подкрылке, чтобы получить доступ к шкиву коленвала;
Демонтируем привод генератора. Послабляем болт крепления узла к двигателю (находится в нижней части генератора), и фиксатор регулировочного болта. После немного выкручиваем регулировочный болт и выводим из скобы. Подаем в сторону мотора генератор и скидываем ремень;
Выкручиваем болт крепления шкива к помпе и снимаем его;
Демонтируем шкив коленчатого вала. Для этого просим помощника включить на КПП 5-ю передачу и зажать педаль тормоза, таким образом застопорив двигатель, что позволит сорвать болт крепления шкива;
Выкручиваем 3 крепежных болта верхней защитной крышки привода ГРМ и снимаем ее;
Демонтируем нижнюю крышку привода ГРМ, открутив 5 ее крепежей;
Выставляем метки на КШМ и ГРМ. Для этого включаем на КПП 5-ю скорость, надеваем на ступицу колесо, и проворачивая его, совмещаем метки со специальными наплывами на двигателе. Удостоверяемся, что метки на колен и распред валах совпали с наплывами;
Пассатижами выводим конец натяжной пружины ролика из паза и снимаем ее. Выкручиваем болт крепления ролика и демонтируем его. После этого проворачивать валы КШМ и ГРМ категорически запрещено, чтобы не сместить метки;
Под силовой агрегат устанавливаем упор (деревянный брус подходящей высоты);
Откручиваем крепление опоры мотора (подушки). Причем следует выкручивать ее крепежи как к кузову, так и двигателю. Снимаем опору;
Выкручиваем болты перемычки, установленной между посадочной площадкой опоры двигателя и насосом ГУР. Не забудьте контакты смазать графитной смазкой;
Снимаем ремень ГРМ;
Устанавливаем новый ролик и фиксируем болтом;
Надеваем новый ремень, правильно заведя его за ролик;
Устанавливаем натяжную пружину.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Белый дым из выхлопной трубы, как устранить причины

После этого проверяем правильность совпадения меток. Для этого после установки нового ремня и его натяжки роликом, снова включаем 5-ю передачу и ставим колесо.

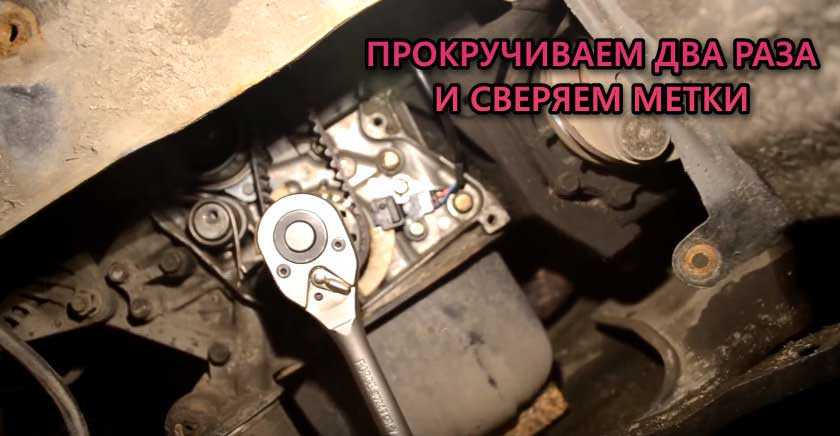

Проворачивая колесо, делаем два оборота коленчатого вала, устанавливаем его по метке и смотрим, совпала ли она с наплывом на распределительном валу.

Можно, выключив передачу, проворачивать ключом.

Если расположение меток не нарушено, собираем силовой агрегат в обратной последовательности. Для удобства и правильности сборки желательно в процессе разборки некоторые элементы и детали помечать маркером или мелком.

Чем опасен обрыв ремня ГРМ для моторов Лансер 9 и каков рекомендованный срок службы оригинального ремня

Митсубиси Лансер 9 метки на газораспределительном механизме

Ремень газораспределения любого современного мотора, в том числе и двигателя Митсубиси Лансер 9, представляет собой узел, синхронизирующий работу распредвала и коленвала. Помимо двух основных валов, деталь двигателя соединяет также ряд других, не менее важных агрегатов.

Ремень ГРМ Митсубиси Лансер 9 работает в условиях сильного трения, что обуславливает его быстрый износ

Вследствие этого неизбежного процесса важно вовремя проводить замену детали, так как его обрыв вызывает некоторые неприятные явления, а точнее:

выход из строя клапанной группы;
поломки в других узлах мотора;
невозможность общей эксплуатации автомобиля.

Специфика работы ремня ГРМ делает обязательными мероприятия по проверке его состояния. Появление малейших дефектов на поверхности резины требует замены детали.

Помимо этого симптомами неисправного ремня могут служить:

появление масляных пятен на поверхности резины;
чрезмерный износ зубьев или проявляемые на них внешние дефекты (трещины, заломы и т.д.);
неравномерность износа ремня;
появление, так называемой, бахромы с торцевых частей детали, что обусловлено её износом.

Замена ГРМ Митсубиси Лансер 9

Митсубиси чётко регламентирует километраж, определяющий периоды проверки и замены ремня наших 9-ых Лансеров

Проверять состояние узла важно каждые 15-30 000 км, а заменять – каждые 90 000 км. Однако при появлении указанных выше признаков необходимо провести замену раньше срока

Замена ремня грм митсубиси лансер 9 — АвтоЭксперт

Каждый автомобиль требует ухода. Только при этом условии он будет нормально функционировать. В этой статье мы будем говорить об одном из важнейших узлов автомобиля – механизме ГРМ. Если быть более точным, то здесь речь будет идти о замене ремня ГРМ на Мицсубиси Лансер.

Производитель этого автомобиля утверждает, что ремень следует менять только после 90 километров пробега. Надо сказать, что это достаточно много, у других автомобилей срок службы ременной передачи несколько меньше. Но совсем не обязательно, что прослужит он именно столько – срок службы может быть и больше, и меньше.

Это зависит от нескольких причин: в первую очередь от качества самого ремня, от условий эксплуатации и от манеры вождения.

Как определить износ ремня ГРМ и когда менять?

Каждому водителю следует знать, что допускать обрыва ремня нельзя ни в коем случае. В этом случае обязательно произойдет встреча клапанов с поршнями, а это уже капитальный ремонт, а следовательно и капитальные траты.

Раз в год нужно проводить диагностику узла ГРМ вообще и самой ременной передачи в частности. Периодический осмотр поможет выявить дефекты уже на ранней стадии.

Ремень просто необходимо заменить, если присутствуют следующие дефекты:

ремень начинает трескаться;
зубья имеют признаки износа;
торцы размохрились;
материал расслоился;
на поверхности ремня видны масляные пятна.

В этих случаях замена ремня становится необходимостью

Хочется заострить ваше внимание на наличие масляных пятен на поверхности. Это говорит о том, что нужно заменить и сальники, так как, если этого не сделать, они будут пропускать масло и оно станет капать и на новый привод

А это обязательно приведет к его преждевременному разрушению, так как резина боится масла.

Кто-то для замены ремня обращается к специалистам, и они производят профессиональный ремонт за определенную плату. Здесь же мы будем говорить о самостоятельной замене ременной передачи.

Этот вариант наиболее подойдет для тех, кто хочет научиться разбираться в своей машине и не переплачивать за ее ремонт. В процессе ремонта от нас потребуется разобрать узел, а потом собрать все в точности.

Многие делают именно так, но профессионалы поступают по-другому: они устанавливают валы по наносимым ими меткам. Таким образом можно более точно убедиться в том, что коленвал установлен правильно относительно распредвала.

Если установить ремень с небольшим смещением в пару зубьев, это приведет к тому, что двигатель будет работать нестабильно. Большое смещение вообще не допускается, так как это приведет к тому, что произойдет встреча поршней с клапанами, а это станет причиной капитального ремонта. Специалисты рекомендуют вместе с ремнем менять и помпу, и натяжной ролик.

Нельзя точно сказать, что помпу придется менять обязательно. Дело в том, что она рассчитана на 180 000 километров, то есть служить она может вдвое дольше ременной передачи. Никаких особенных навыков для выполнения этой работы не потребуется.

Пошаговая инструкция по замене

Выполнять работы удобнее на смотровой яме или эстакаде, но можно воспользоваться домкратом.

Инструменты

Для проведения работ понадобятся:

гаечные ключи;
набор головок;
отвертка;
вороток в рычагом;
пассатижи;
домкрат;
маркер;
ремень ГРМ;
натяжной ролик;
помпа;
уплотнитель для коленвала.

При замене ремешка ГРМ Mitsubishi Lancer рекомендуется менять натяжной ролик. Оригиналы расходников должны иметь каталожные номера: Mitsubishi MD342154, Mitsubishi 1145A051. Можно заменить аналогами: Gates 5535XS, Contitech CT1008, SUN A343YU100 и др. Для натяжного ролика оригинал — Mitsubishi MD356509, аналог — NTN JPU57-008A-4.

Если автомобиль не на подъемнике, нужно поднять с помощью домкрата его правую сторону, снять колесо и подставить опору под лонжерон. Далее снимаем подкрылок правого переднего колеса.
Снимаем колесо и подставляем опору
Сначала снимается ремень привода компрессора кондиционера, а также привод ГУРа. Для этого нужно ослабить крепежные болты и болты для регулировки натяжения ремня.
Для снятия ремня генератора и помпы нужно ослабить гайку крепления генератора к вспомогательным агрегатам и крепежный болт, благодаря которому генератор крепится к установочной планке. Путем вращения регулировочного болта ослабляем натяжение и снимаем ремешок.
Если ремни не будут меняться, то на них стоит поставить метки, чтобы при монтаже было понятно, в какую сторону они вращались.
Ослабив 4 крепежных болта на шкиве помпы, удерживая шкив неподвижно, нужно вывернуть болты крепления и демонтировать устройство.

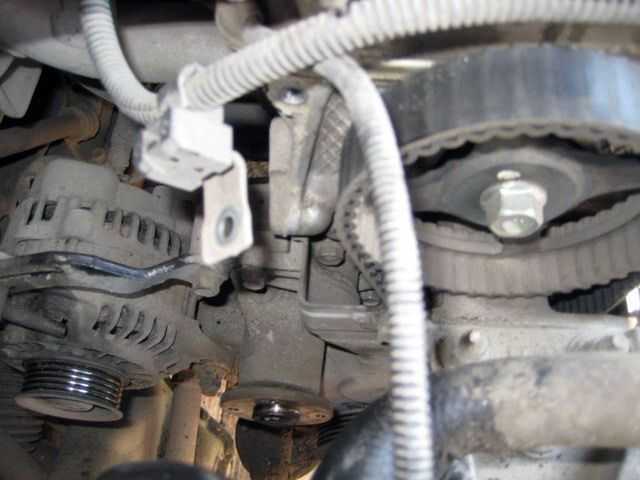

Далее необходимо снять шкив коленвала. Для этого нужно выкрутить удерживающий его болт. Существует несколько способов, как это сделать:
Зафиксировать шкив коленвала от проворачивания старым ремнем, накинув его на шкив и зажав шкив пассатижами вместе с ремнем, а затем откручивать болт крепления.
Если есть помощник и свободный доступ к коленвалу, то нужно включить пятую передачи и жать на педаль тормоза, а помощник в это время должен выкрутить болт крепления шкива.
Можно воспользоваться стартером. Отключить катушки зажигания и форсунки от питания, надеть головку на болт и упереть вороток в рычаг или землю. Делаем несколько коротких стартов, пока не провернется болт.
На следующем этапе необходимо демонтировать верхнюю и нижнюю защитную крышки ГРМ, открутив крепежные болты.
Далее необходимо выставить метки на распредвале и коленвале, совмещая их с метками на двигателе. Выставляются метки путем вращения колеса по часовой стрелке. Когда метка на распределительном вале совпадет с меткой на двигателе, должна совпасть и метка на коленвале с соответствующей меткой на моторе.
Совмещаем метки коленвала и двигателя
Далее, отогнув пружину натяжного ролика, снимаем ее. Затем выкручиваем болт крепления и демонтируем натяжитель.

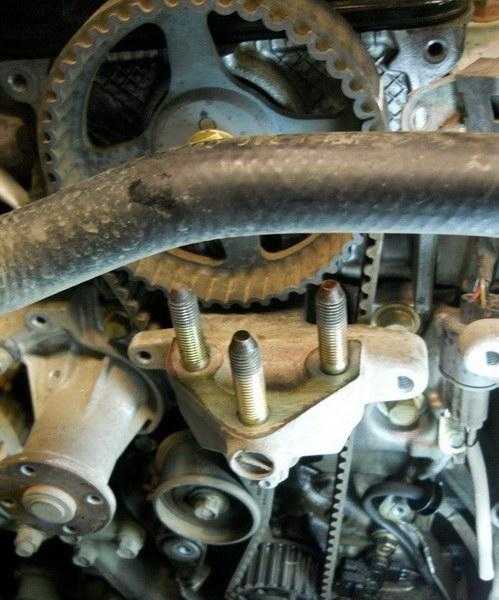

Осталось открутить болт крепления соединительной планки насоса гидроусилителя руля и опоры двигателя. Далее снимаем правую опору подвески, не забыв подпереть силовой агрегат в этом месте.

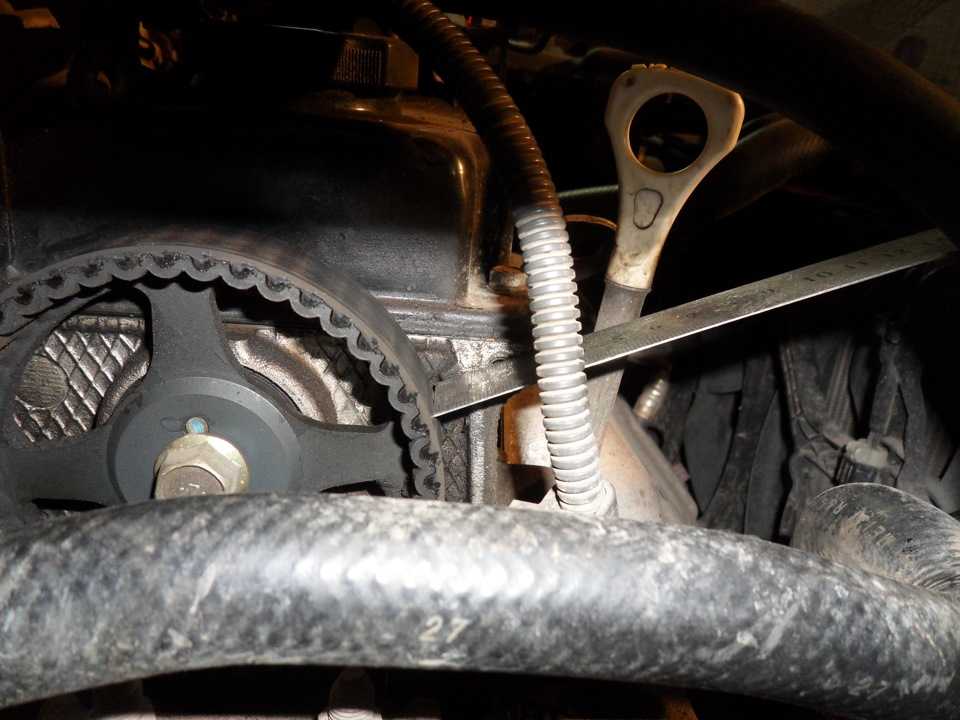

Теперь можно снять ремень привода ГРМ Mitsubishi Lancer, вытягивая его через верх.
Установка всех устройств осуществляется в обратной последовательности.
Поставив на место новый натяжной ролик, пружину пока не нужно устанавливать.

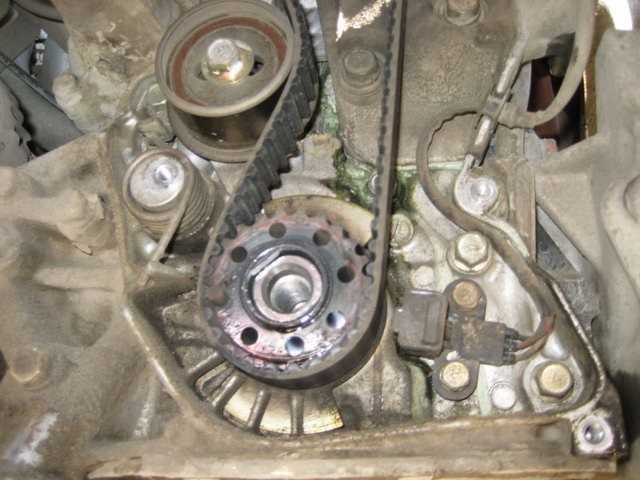

Новый ремешок ГРМ следует сначала надеть на зубчатый шкив коленвала, а затем на шкив распредвала.

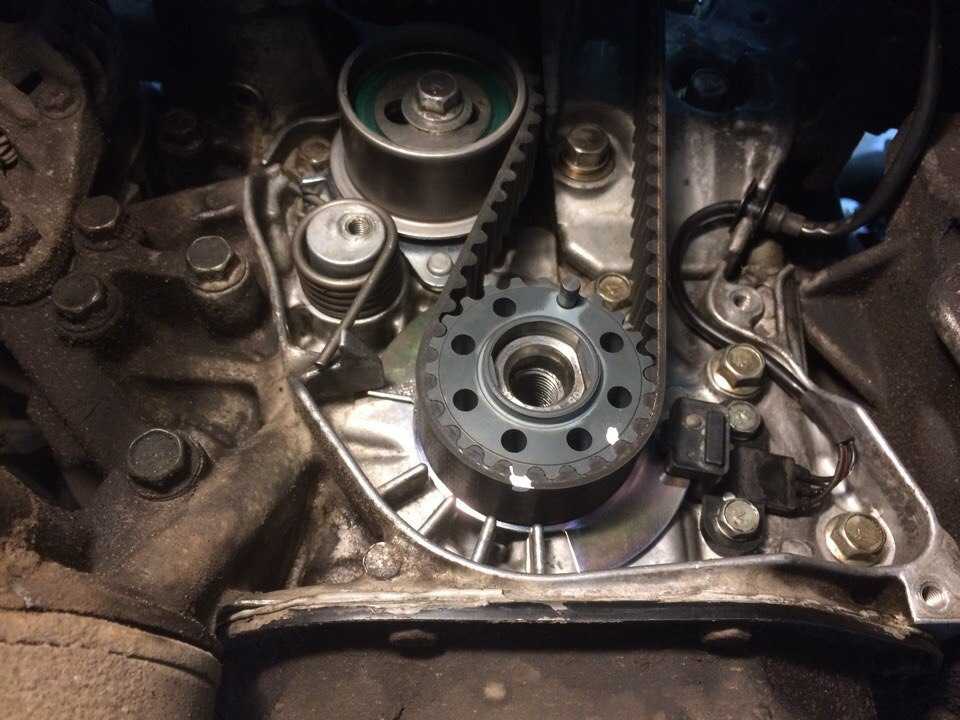

Сначала надеваем ремень на шкив коленвала
Ветвь, расположенная напротив натяжного ролика должна быть натянута.
Далее вставляется пружина в натяжной ролик. Благодаря пружинистой силе автоматически происходит натяжение ремня. Теперь нужно затянуть болт крепления натяжителя.
Далее последовательно устанавливаются все снятые детали. После установки ремней, нужно отрегулировать их натяжение.

После выполнения работ заводим двигатель Mitsubishi Lancer и проверяем его работу.

Когда снят ремешок, нельзя допустить проворачивания колевала и распредвала, так как могут повредиться клапана и поршни.

Предпосылки к корректировке натяжения

Изготовители техники рекомендуют проверять состояние ременного привода генератора каждые 10-15 тысяч километров. Обязательная замена – через 60 тысяч. Период службы зависит от качества материалов изделия и аккуратности водителя.

Растянутый ремень буксует в канавках шкивов, что при увеличении нагрузки сопровождается подсвистывающим шелестом, отчетливо слышимым из-под капота.

О нестабильной работе генератора информирует сигнал контрольного датчика, загорающийся на приборной панели перед глазами находящегося за рулем человека. Зачастую причиной тревоги становится сбой из-за вытянувшегося от нагрузок передаточного пояса.

Прогиб определяется замером на середине наиболее длинного свободного участка между соединяемыми деталями. Если при нажатии на ветвь отклонение от исходной позиции превышает 10-15 мм, полагается натяжка ременя генератора и доведение отхода до рекомендуемого значения.

Возможные неисправности в приводе электрогенератора и способы их устранения

С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.

Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.

При этом могут появиться следующие признаки неисправностей:

свист в районе нахождения привода;
«провалы» напряжения;
более тусклый свет фар;
мигание индикатора зарядки АКБ на приборной панели.

Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.

Как поменять ремень ГРМ Лансер 9

Пошаговая инструкция по замене ремня ГРМ представлена на фото выше. Здесь же подробнее описаны основные моменты процедуры.

Менять ремень ГРМ можно не только на яме или подъемнике. Есть вариант обойтись поддомкрачиванием передней части (с установкой упоров разумеется) и снятием правого колеса.
Снимать шкив коленвала бывает затруднительно — открутить болт крепления подчас нелегко. Самый действенный способ состоит в том, чтобы открутить его стартером. Для этого надо отключить катушки зажигания (можно и питания на форсунки, на всякий случай), установить головку на болт и приспособить к ней вороток так, чтобы он упирался в рычаг или землю. Затем короткими попытками (не более 1 секунды) прокручивать стартер — болт должен открутиться с первого раза. Попробовать открутить болт можно другим способом, если есть напарник, который будет жать на педаль тормоза, при включенной пятой передаче.

Момент затяжки резьбовых креплений при замене ремня ГРМ (для двигателей 4G18/13):

болт крепления шкива коленвала — 128 Нм;
болт крепления шкива помпы — 9 Нм;
болт крепления помпы — 13 Нм;
болт крепления натяжителя ремня — 23 Нм.
