Проверка блока управления и клапана ЭПХХ

1. Кроме вышеперечисленных элементов система питания содержит блок 1 управления ЭПХХ и электромагнитный клапан 2, установленные в подкапотном пространстве.

Совместно с иневмоклапаном и микровыключателем, установленными на карбюраторе, эти устройства образуют систему ЭПХХ, отключающую подачу топлива в режиме принудительного холостого хода и предотвращающую работу двигателя от самовосиламенения после выключения зажигания. 2. Оба устройства неразборной конструкции и при выходе из строя подлежат замене.

3. Проверку исправности электромагнитного клапана проводятся непосредственно на автомобиле. Для этого нужно при работающем на холостом ходу двигателе снять со штекера клапана любой из проводов. Двигатель при этом должен немедленно остановиться

Продолжающаяся работа двигателя при исправных системах карбюратора и пневмоклапане ЭПХХ указывает на неисправность электромагнитного клапана. 4. Для проверки исправности блока управления ЭПХХ следует подключить вольтметр к проводу, соединяющему электромагнитный клапан с блоком управления, и к «массе»

На холостом ходу и при повышенной частоте вращения напряжение на штекере электромагнитного клапана должно быть не менее 12 В.

Затем, увеличив частоту вращения коленчатого вала до 2000—3 000 мин -1, следует резко закрыть дроссельную заслонку. В момент закрытия дроссельной заслонки и до снижения частоты вращения до 1100 мин напряжение на штекере электромагнитного клапана должно отсутствовать.

Если напряжение при отпускании дроссельной заслонки остается неизменным, следует отсоединить любой провод от микровыключателя системы ЭПХХ карбюратора.

Если при частоте вращения коленчатого вала более 1600—1800 мин1 фиксируется падение напряжения до 0,5 В и ниже, в микровыключателе короткое замыкание или нарушена его установка.

Если напряжение не падает неисправен блок управления. Косвенно эта неисправность подтверждается работой двигателя от самовоспламенения после выключения зажигания.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

• датчик расхода воздуха;
• электрический бензонасос;
• другую проводку для двигателя;
• впускной коллектор (ресивер) в сборе с заслонками;
• воздушные патрубки;
• датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
• топливную рампу с форсунками и регулятором давления топлива;
• блок управления двигателем;
• переднюю малую крышку ДВС;
• оба распределительных вала (отличаются профилем кулачков);
• топливный фильтр;
• корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
• регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

• двигатель получает солидную прибавку в мощности;
• не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
• можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

С самого начала выпуска «Газель» оснащалась лишь двигателем ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электронной системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили оставить карбюратор.

Установленный на Газель 406 двигатель

Тюнинг двигателя Волга/Газель ЗМЗ-406

Форсирование ЗМЗ 406

Первый вариант увеличения мощности двигателя, по традиции, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ Двигатель 38/38). Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., а характер мотора получит ярко-выраженный спортивный оттенок.

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~8, в остальном конфигурация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с. Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с. Что касается компрессора, все аналогично турбированию, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

Смотрите все объявления в архиве

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

• жиклеры (как воздушные, так и топливные);
• распылитель («носик» или «слоник») ускорительного насоса;
• прокладки;
• запорный механизм поплавковой камеры (в комплекте игла и седло);
• винт качества;
• диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Если выполняется капремонт карбюратора, узел разбирается весь до основания, обязательно промываются и продуваются все каналы, в том числе снимаются большие и малые диффузоры.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

• датчик расхода воздуха;
• электрический бензонасос;
• другую проводку для двигателя;
• впускной коллектор (ресивер) в сборе с заслонками;
• воздушные патрубки;
• датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
• топливную рампу с форсунками и регулятором давления топлива;
• блок управления двигателем;
• переднюю малую крышку ДВС;
• оба распределительных вала (отличаются профилем кулачков);
• топливный фильтр;
• корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
• регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

• двигатель получает солидную прибавку в мощности;
• не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
• можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

• Загруженность авто;
• Погодные условия;
• Дорожная обстановка;
• Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Вопрос, какой карбюратор лучше поставить на газель с 406 двигателем можно часто услышать, от владельцев данного авто. Наиболее популярные российские машины среднего класса, выпускаемые Горьковским заводом, имеют широкую степень унификации. На 406-й двигатель газели можно устанавливать карбюраторы: Солекс, Вебер, ДААЗ 4178, К-151. Чтобы подобрать наиболее эффективный карбюратор для газели с карбюраторным двигателем, следует изучить все их плюсы и минусы.

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.

Рис. 1. Карбюратор Солекс.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

Инструкция по регулировке карбюратора солекс на газели

ВНИМАНИЕ! На прогретом движке снимается подающий шланг

Осторожно! Может брызнуть бензин! Откручивается и снимается крышка поплавковой камеры вместе с поплавками. Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах

Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм

Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах. Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм.

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Прогреть двигатель до 90° и заглушить. Затянуть винт 11, показанный на рис. 1, до упора. Завести двигатель, подсос нужно убрать, а воздушную заслонку (рис. 1 номер на рисунке 4) открыть. Выкрутить винт качества смеси, добиться устойчивой работы двигателя при отпущенной педали акселератора. Обороты не должны превышать значение

Закрутить винт, пока двигатель не начнет дергаться, работать с перебоями. Открутить на 1-2 оборота назад. Мотор стал работать, как часы. Более тонкие настройки производятся на свое усмотрение. По инструкции обороты двигателя должны быть в пределах

Подключение шлангов к карбюратору

К карбюратору К-151 подсоединяется несколько шлангов двух диаметров – если их перепутать местами, двигатель не будет работать должным образом. Шланги подключаем в следующем порядке:

• основной топливный патрубок – к штуцеру, который находится под поплавковой камерой ближе к двигателю (на рисунке он зажат в руке);
• «обратку» – к нижнему отводу (он направлен с противоположную сторону от движка, и находится ниже основного штуцера);
• два тонких шланга идут от электромагнитного клапана, один из них – на клапан экономайзера ХХ;

• второй – на нижний штуцер с другой стороны корпуса дроссельных заслонок (внизу на картинке под номером 2)
• вывод под номером 3 – со шлангом вакуумного опережителя зажигания на трамблере;

• штуцер на карбюраторе под номером 5 (картинка ниже) – со шлангом принудительной вентиляции картера, который на многих моторах располагается на клапанной крышке сверху;
• отвод 1 (рисунок ниже) – на термовакуумный выключатель, который не устанавливается на движках без системы рецеркуляции ОГ. При отсутствии датчика вывод №1 часто заглушают, но делать это вовсе не обязательно – через штуцер подсос воздуха не идет;

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

Итак, общая процедура настройки выглядит следующим образом:

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Об истории двигателя

Мотор «3M3-406» не так уж «молод», как это повсеместно считается. Первые разработки по этому оборотистому и верхневальному варианту, призванному прийти на замену 402-му заволжскому мотору, были сделаны ещё во второй половине восьмидесятых годов. Было решено, несмотря на все замечательные качества двигателя «3M3-402», его успешность и востребованность, двигаться вперёд.

Существовало два пути, рассмотренных специалистами завода: оставить старый блок и, сохранив общую схему двигателя, поработать над современным его обвесом; либо создавать совершенно новый мотор. Оба варианта в итоге нашли своё воплощение. Первый – в Ульяновске, где был создан впрысковый «УМЗ-421» – надёжный и удобный (в том числе, и в смысле отсутствия технических проблем с установкой на старые машины, в частности, «ГАЗ-21»).

На Заволжском же моторном заводе фактически был создан совершенно новый мотор. Надо сказать, что попытки перевести распределительный вал из блока цилиндров в головку предпринимались здесь ещё на этапах работы над мотором для «ГАЗ-21». Однако та конструкция получилась не совсем надёжной, и в серийное производство мотор пошёл всё-таки в нижневальном варианте, сохранив эту конструкцию и до «3M3-402».

Впервые в отечественном машиностроении в конструкции «3M3-406» были применены: 4 клапана на каждый цилиндр, гидротолкатели, 2-х ступенчатый цепной привод двух распределительных валов, электронная система управления впрыском топлива и зажиганием.

До малого серийного производства двигатель «3M3-406» добрался только в 1992-м году. Им начали комплектовать «Волги» всех существовавших модификаций. Планы насчёт будущего нового мотора были амбициозными: предполагалось поставлять «3M3-406» не только на ГАЗ, но и на АЗЛК, и даже на ВАЗ. Однако в условиях полного развала экономики этим планам не суждено было осуществиться.

Единственным потребителем двигателей «3M3-406» так и остался Горьковский автомобильный завод. А основной частью машин, которые были укомплектованы мотором данной модели, стали грузовые «ГАЗели» и «Соболи», и, конечно же, микроавтобусы данных марок. Благодаря наращиванию объёмов производства этих машин, «3M3-406» в 1996 году был запущен в массовое серийное производство, а  в следующем, 1997-м году предприятие вышло на очень значительные объёмы его выпуска.

На сегодняшний день, двигатель «3M3-406» выпущен общим тиражом более полутора миллионов единиц. Он является пока самым распространённым в России и СНГ двигателем для лёгкого коммерческого транспорта. При этом, «3M3-406» – вовсе не узко специализированный силовой агрегат. Он изначально был спроектирован как основа для целого семейства новых моторов, годящихся на самую разнообразную технику. В нём конструктивно заложен большой потенциал для модернизации и постройки на его базе двигателей с различным диапазоном характеристик. В частности, хоть «3M3-406» и не производится больше, он послужил основой для создания более мощных и современных инжекторных моторов семейств «3M3-409» и «3M3-405», а также для дизеля «3M3-514» и его модификаций.

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров.

У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
• Неисправный стартер;
• Разрегулированная система зажигания;
• Некачественный бензин;
• Нарушение подачи бензина.

Как произвести регулировку карбюратора?

• Отсоедините шнур привода воздушной заслонки;
• Снимите воздушный фильтр и крышку карбюратора;
• Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
• Снимите пробку с поплавочной тяги;
• Убедитесь в герметичности клапана уплотняющего кольца;
• Установите верхнюю часть карбюратора;
• Установите трос воздушной заслонки и воздушный фильтр;
• До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
• Запустите силовой агрегат;
• Позвольте ему нагреться до 90⁰;
• Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
• Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
• Заедьте в автосалон и отрегулируйте СО и СН мотора.

Источники

• autodont.ru/dvigatel/carburettor/obzor-karbyuratora-zmz-406-serii
• zen.yandex.ru/media/carshistory/neubivaemyi-istoriia-uspeha-dvigatelia-zmz406-5cbb4663a56d7d00aec0825e
• drive2.ru/l/9285154/
• wikers.ru/engines/gaz/dvigatel-zmz-406.html
• avtodvigateli.com/marki/zmz-406-karbyurator.html

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

• два впускных и два выпускных клапана на цилиндр;
• электронные системы зажигания и впрыска;
• схема газораспределительного механизма DOCH с двумя верхними распредвалами;
• гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

Гидротолкатели клапанов

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель	ЗМЗ
Марка ДВС	406
Годы производства	1997 – 2008
Объем	2286 см3 (2,3 л)
Мощность	73,55 кВт (100 л. с.)
Момент крутящий	177/201 Нм (на 4200 об/мин)
Вес	192 кг
Степень сжатия	9,3
Питание	инжектор/карбюратор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. схема DOCH
Материал блока цилиндров	чугун
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	облегченный
Ход поршня	86 мм
Горючее	АИ-92/А-76
Нормативы экологии	Евро-3/Евро-0
Расход топлива	трасса – 8,3 л/100 км смешанный цикл 11,5 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6,1 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 406	отечественные А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм
Цепь ГРМ	70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Goetze, светлые впускные, темные выпускные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нм маховик – 72 – 80 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный) головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

• ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
• ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
• ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

ЗМЗ 4063.10

ЗМЗ 4062.10 инжектор

Проверка свечей

Во время осмотра свечей желательно проверять их на работоспособность. Лучше всего это делать на специальном стенде, который производит проверку искрообразования под разным давлением, имитируя работу цилиндра.

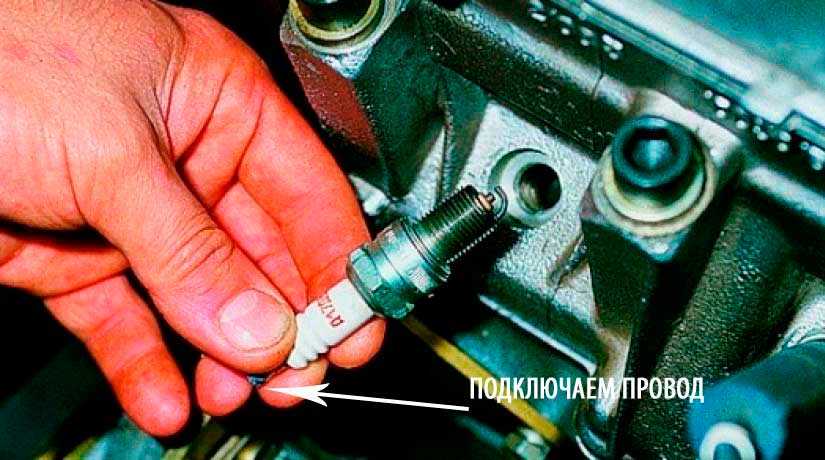

Но можно проверить и простым способом, без использования стенда. Выкрученную свечу подключают к наконечнику провода высокого напряжения и юбкой касаются замассированного элемента, зачастую таким выступает крышка клапанного механизма.

Важно, чтобы поверхность, к которой прижимается юбка — не была окрашенной

Далее включается зажигание и несколько раз проворачивается стартером коленчатый вал. При этом между электродами должна проскакивать яркая и мощная искра фиолетового цвета. Причем интенсивность искры должна быть высокой и не прерываться.

Слабая и блеклая искра может указывать на проблемы с системой зажигания или с самой свечой. Пропуски искры тоже недопустимы.

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

Снятие и установка заводского КУ на 406-м двигателе выполняются достаточно просто, все операции производятся в следующем порядке:

• при заглушенном двигателе снимаем корпус воздушного фильтра: сначала шланг картерных газов, затем верхнюю часть (пять защелок), нижнюю «банку» (три гайки или болта на 10);
• отсоединяем все шланги, в том числе и топливные, а также тросы подсоса и газа;
• откручиваем четыре гайки крепления самого узла;
• корпус КУ может прикипеть к посадочному месту, в таком случае нужно его попробовать расшатать из стороны в сторону, можно аккуратно снизу поддеть монтировкой, стучать не рекомендуется.

Установка производится в порядке, обратном снятию, как видим, все здесь очень просто.
