Мегерить кабель что это такое

Испытание изоляции обмоток

Независимо от конструкции, электродвигатель нужно проверить при помощи мегомметра на пробой изоляции между обмотками и корпусом. Проверки при помощи одного только мультиметра может быть недостаточно для выявления повреждения изоляции, поэтому используют высокое напряжение.

мегомметр для измерения сопротивления изоляции

В паспорте электродвигателя должно указываться напряжение для испытания изоляции обмоток на электрическую прочность. Для двигателей, подключаемых к сети 220 или 380 В, при их проверке используются 500 или 1000 Вольт, но за неимением источника, можно воспользоваться сетевым напряжением.

паспорт асинхронного двигателя

Изоляция обмоточных проводов низковольтных двигателей не рассчитана выдерживать такие перенапряжения, поэтому при проверке нужно свериться с паспортными данными. Иногда у некоторых электродвигателей вывод обмоток, соединённых звездой, может быть подключён на корпус, поэтому следует внимательно изучать подключение отводов, делая проверку.

Проверка обмоток на обрыв и междувитковое замыкание

Чтобы прозвонить обмотки на обрыв нужно переключить мультиметр в режим омметра. Выявить междувитковое замыкание можно сравнив сопротивление обмотки с паспортными данными или с измерениями симметричных обмоток проверяемого двигателя.

Поэтому нужно собрать измерительное приспособление из аккумулятора и реостата, (приблизительно 20 Ом) выставив ток 0,5-1А. Измеряют падение напряжения на резисторе, подключенном последовательно в цепь аккумулятора и измеряемой обмотки.

Для сверки с паспортными данными, можно рассчитать сопротивление по формуле, но, можно этого и не делать – если требуется идентичность обмоток, то достаточно будет совпадения падения напряжения по всем измеряемым выводам.

Измерения можно производить любым мультиметром

Цифровой мультиметр Mastech MY61 58954

Ниже приведены алгоритмы проверки электродвигателей, у которых необходимым условием работоспособности является симметричность обмоток.

Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором

У подобных двигателей можно прозвонить только статорные обмотки, электромагнитное поле которых в замкнутых накоротко стержнях ротора наводит токи, создающие магнитное поле, взаимодействующее с полем статора.

Неисправности в роторах данных электродвигателей случаются крайне редко, и для их выявления, необходимо специальное оборудование.

ротор двигателя

Чтобы проверить трёхфазный мотор, нужно снять крышку клеммника – там находятся клеммы подключения обмоток, которые могут быть соединены по типу «звезда»

или «треугольник».

Прозвонку можно сделать, даже не снимая перемычки –

достаточно измерить сопротивление между фазными клеммами – все три показания омметра должны совпадать.

При несовпадении показаний необходимо будет разъединить обмотки и проверить их по отдельности. Если расчётное сопротивление у одной из обмоток меньше, чем у остальных – это указывает на наличие междувиткового замыкания, и электродвигатель нужно отдавать на перемотку.

Проверка конденсаторных двигателей

Чтобы проверить однофазный асинхронный двигатель с короткозамкнутым ротором, по аналогии с трёхфазным мотором, необходимо прозвонить только статорные обмотки.

Как пользоваться мультиметром?

Друзья, всем привет! Сегодня приобрел мультиметр и хотел пару слов рассказать про этот прибор, для чего он нужен и как им пользоваться. Мультиме́тр комбинированный электроизмерительный прибор, объединяющий в себе несколько функций.

включает функции вольтметра (для измерения напряжения), амперметра (для измерения тока) и омметра (для измерения сопративления), имеет функции прозвонки и функции узмерения температурой термопарой.

Иногда мульмиметр выполняется в виде токоизмерительных клещей. Существуют цифровые и аналоговые мультиметры.

Важно

Я преобрел мультимерт с измерением температуры и звуковой прозвонкой. Перед началом работы вставляем черный щуп в самое нижнее гнездо прибора с надписью СОМ), а красный щупт в среднее. При замере силы тока красный щуп переставляем в верхнее гнездо.

1. Итак начнем с измерения напряжения. Напряжение, как мы знаем, бывает постоянное и переменное. К постоянному напряжению относятся батарейки, аккумуляторы, зарядные устройства.

Измерять будем при помощи обычной батарейки. Заранее нам известно что напряжение равно 1,5 вольта соответственно выбираем диапозон.

Мегаомметр

Мегаомметр — что это такое

Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.

По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.

Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.

Для чего нужен мегаомметр

Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.

Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.

Принцип работы мегаомметра

Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.

Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.

Какие бывают мегаомметры

Название модели Диапазон измерения сопротивления Измерительное напряжение Масса прибора Габаритные размеры
ЦС0202-1, ЦС0202-2 от 200 кОм до 100 ГОм от 100 В до 2500 В до 1 кг. 220х156х61 мм.
ЭС0210, ЭС0210-Г от 0 кОм до 100 ГОм от 0 В до 600 В до 1,9 кг. 155х141х201 мм.
ЭС0202/1-Г, ЭС0202/2-Г от 0 кОм до 10 ГОм от 100 В до 2500 В до 2,2 кг. 210х150х230 мм.

Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.

У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.

{SOURCE}

На что обращать внимание при работах с мегаометром

Повышенное напряжение прибора

Выходной мощности генератора мегаомметра вполне достаточно для того, чтобы не только определить появление микротрещин в слое изоляции, но и получить серьезную электрическую травму. По этой причине правила безопасности разрешают пользоваться прибором только обученному и хорошо подготовленному персоналу, допущенному к работам в электроустановках под напряжением. А это минимум третья группа по ТБ. Повышенное напряжение прибора во время замера присутствует на испытуемой схеме, соединительных проводах и клеммах. Для защиты от него применяются специальные щупы, установленные на измерительные провода с усиленной поверхностью изоляции. На концах щупов предохранительными кольцами выделена запретная зона. К ней нельзя прикасаться открытыми частями тела. Иначе можно попасть под действие напряжения. Для манипуляций с измерительными щупами руками берутся за поверхность рабочей зоны. Во время измерений для подключения к схеме используют хорошо заизолированные зажимы типа «крокодил». Применять другие провода и щупы запрещено.

Во время проведения замера на всем испытуемом участке не должно быть людей. Особенно это актуально при замерах сопротивления изоляции длинномерных кабелей, протяженность которых может составить несколько километров.

Наведенное напряжение

Проходящая по проводам линий электропередач энергия обладает большим магнитным полем, которое, изменяясь по синусоидальному закону, наводит во всех металлических проводниках вторичную ЭДС и ток. Его величина на протяженных изделиях может достигать больших величин.

Этот фактор необходимо учитывать по двум причинам, связанным с:

Первая причина заключается в том, что при сборке схемы для замера сопротивления изоляции через измерительный орган мегаомметра потечет ток неизвестной величины и направления, вызванный наводкой электрической энергии. Его значение добавится к показанию прибора от калиброванного напряжения генератора. В итоге две неизвестных величины тока суммируются произвольным образом и создают неразрешимую метрологическую задачу. Измерение сопротивлений электрических цепей, находящихся под любым напряжением, а не только под наведенным, поэтому вообще лишено смысла.

Вторая причина объясняется тем, что работы под наведенным напряжением могут привести к получению электрических травм и требуют строгого соблюдения правил безопасности.

Остаточный заряд

Когда генератор прибора выдает напряжение в измеряемую сеть, то между шиной электрооборудования или проводом линии и контуром земли создается разность потенциалов и образуется емкость, которая получает заряд. После разрыва цепи мегаомметра за счет отключения измерительного провода часть этого потенциала сохраняется: шина или провод обладают емкостным зарядом. Стоит только человеку прикоснуться к этому участку, как он получает электрическую травму от тока разряда через его тело. По этой причине необходимо принимать дополнительные меры безопасности и постоянно пользоваться переносным заземлением с изолированной рукояткой для безопасного снятия емкостного напряжения. Перед подключением мегаомметра к схеме, изоляция которой будет замеряться, всегда необходимо поверять отсутствие на ней напряжения или остаточного заряда. Делают это испытанным индикатором или поверенным вольтметром соответствующих номиналов. После выполнения каждого замера емкостной заряд снимается переносным заземлением с использованием изолирующей штанги и других дополнительных защитных средств.

Обычно мегаомметром необходимо выполнять много замеров. Например, чтобы сделать вывод о качестве изоляции контрольного десятижильного кабеля требуется проверить ее относительно земли и каждой жилы и между всеми жилами поочередно. При каждом замере необходимо пользоваться переносным заземлением. Для быстрой и безопасной работы один конец заземляющего проводника первоначально присоединяют к контуру заземления и оставляют в таком положении до полного завершения работ. Второй конец провода прикрепляют к изоляционной штанге и с ее помощью каждый раз накладывают заземление для снятия остаточного заряда.

Как замерить сопротивление изоляции мегаомметром ЭСО

Первым делом необходимо правильно подключить измерительные провода к самому устройству. На данном этапе могут возникнуть вопросы. Это происходит из за того, что на панели подключения есть четыре отверстия (хотя встречается и три). Рассмотрим их подробнее слева-направо:

  • «Минус» — сюда одинарный конец измерительного провода
  • «Rx» — сюда второй конец двойного провода
  • Данное отверстие в описываемой модели мной не опознано. Однако в ЭСО210/2 сюда перебрасывается провод с Rx при измерениях на пределе 0-5 МОм (отверстие подписано 0,1Rx).
  • «Э» — экран; сюда вставляется штырь двойного провода. А нужен он для устранения влияния тока утечки на измерения. Используется при измерении между фазами.

Подача напряжения осуществляется при нажатии кнопки «сеть». Провод питания подключается в нижней части прибора. Напряжение питания составляет 220В. Берем от розетки или, если она далеко, от удлинителя. Порой кроме компактного мегаомметра надо брать с собой на объект и удлинитель. Хотя, можно и одолжить у местных.

Перед началом измерений надо проверить исправность измерительных проводов, необходимо проверить их целостность. Для этого надо подключить провода и далее:

  • При соединенных проводах сопротивление изоляции должно быть равно нулю
  • При разведенных проводах значение Rx должно быть максимально возможным (говорим, бесконечность — сопротивление воздуха бесконечно, проводимость равна нулю)
  • Если бесконечность при замкнутых, значит провод обломан и надо его заменить
  • Если ноль при разведенных, значит либо они касаются, либо внутри прибора пробой или другая неисправность (не встречал такую ситуацию)

Лично я испытывал следующее оборудование мегаомметром: кабель (жилы, оболочка), турбогенератор (статор, ротор, подстуловая, патрубков), трансформатор, шины, электродвигатель, релейные цепи, трансформаторы тока и ТН.

Таблица пределов измерения мегаомметров ЭСО

Разные модели мегаомметров ЭСО отличаются:

  • регулируемыми пределами измерений (разные шкалы для разных величин измеряемого сопротивления изоляции )
  • подаваемым напряжением постоянного тока (100, 250, 500, 1000, 2500 В)
  • а также способом подачи напряжения (либо просто нажатие кнопки, либо вращение ручки генератора со скоростью 120-144 об/мин, о чем говорит наличие буквы Г в названии модели, ну и ручки собственно).

Характеристики мегаомметров ЭСО210

Основными элементами прибора являются: генератор или трансформатор, преобразователь и электронный измеритель. Электронный измеритель в моделях ЭСО210/1(Г) и ЭСО210/3(Г) выполнен на двух логарифмических усилителях. А в моделях ЭСО210/2(Г) — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе — но эта информация, скорее всего, мало кому пригодится.

Также стоит отметить, что при использовании прибора рекомендуется использовать прерывистый характер работы — одну минуту измерение, две минуты перерыв.

Класс точности прибора 2,5, относительная погрешность 15% от измерененного сопротивления изоляции. То есть намерили 100МОм, а на самом деле это будет сто плюс минус пятнадцать мегаомм. Но и это не точно, так как существуют и другие влияющие факторы — это подробно описано в руководстве мегаомметра по экспуатации…

Как не запутаться в шкалах стрелочного мегаомметра ЭСО210

При работе с данным прибором чаще всего путаются какие концы куда вставлять, а также не сразу ориентируются на какую шкалу смотреть. Но с опытом глаз наметывается и трудностей не возникает.

У первой шкалы нуль справа, у второй и второй умножить на десять нули слева. Не путайте никогда. Нижняя черная шкала, как легко догадаться используется при измерении напряжения, и судя по надписи — как постоянного, так и переменного.

Возможно неопытного юнца испугает логарифмическая шкала, но бояться не стоит. Главное не торопиться и перепроверить несколько раз перед записью в протокол.

Например, первая шкала идет справа налево

… 0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-0,9 …

1

… 2-3-4-5-6-7-8-9 …

10

… 20-30-40 …

50

К этому привыкаешь) На второй шкале максимум десять в четвертой — это 10 000 МОм или же 10 ГОм.

50

… 60-70-80-90 …

100

… 200-300-400-500-600-700-800-900 …

1000 (1к)

… 2к-3к-4к-5к-6к-7к-8к-9к …

10000 (10к)

А на «второй умножить на десять» — 100 000 МОм или 100 ГОм.

Некоторые пишут, но никогда не говорят, не ЭСО, а ЭС0. Расшифровки на просторах интернета я не нашел, но кажется мне, что правильно писать букву о, а не ноль. Если вдруг знаете аргументированный ответ как правильно, отпишитесь на почту.

Последние статьи

Самое популярное

Кто производит замер

Немаловажную роль играет и то, кто проводил измерения сопротивления. Протокол не будет иметь юридической силы, если составляющие и заполняющие его сотрудники учреждения не будут иметь соответствующей для этого занятия квалификации.

Важно! Специально обученный инженер-электрик ставит производит измерения, сверяется с нормативами и в конце ставит свою подпись в качестве гарантии того, что информация верна. Также после заключения должны поставить свои подписи инженер по испытаниям и начальник лаборатории

Потом все заверяется печатью учреждения, которое проводило измерения

Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок

Потом все заверяется печатью учреждения, которое проводило измерения. Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок

Также после заключения должны поставить свои подписи инженер по испытаниям и начальник лаборатории. Потом все заверяется печатью учреждения, которое проводило измерения. Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам. Остаточный заряд нужно убирать также после каждого измерения

Остаточный заряд нужно убирать также после каждого измерения.

Как пользоваться

Чтобы правильно проводить испытания важно сделать правильное выставление измерительных диапазонов и тестовой энергии. Самый простой метод этого выполнения, использовать специальные таблицы с указанием параметров для разных тестируемых объектов

Важно понимать, что во время тестирования необходимо использование диэлектрических перчаток. Также необходимо убрать посторонних с вывешиванием соответствующих предупреждающих плакатов

Во время подключения щупов, необходимо только касаться тех частей, которые заизолированы. До измерения следует сделать переносной вид заземления для отключения контрольных кабелей. При этом сами измерения нужно проводить при сухой изоляции до превышения допустимых пределов влажности.

Использование аппарата по руководству к эксплуатации как возможность его правильной работы и отсутствия поломок

Как прозвонить кабель

Проверить одножильный кабель можно несколькими манипуляциями, выставив тестовый вид напряжения. Первый щуп должен быть прицеплен на часть жилы, а второй должен быть прицеплен на броню. После этого будет подано напряжение. Если не имеется брони, то необходима земляная жила. При нахождении показаний до 0,5 мОм, значит кабель неизношен и его можно использовать дальше и не заменять.

Обратите внимание! Прозванивая многожильный кабель, нужно осуществлять проверку каждой жили, а из остальных полупроводников сделать сбор единого жгута. Чтобы получить достоверные результаты, необходимо обеспечение хорошего контакта

Правильный прозвон кабеля путем аппарата

Проверка изоляции

Проверка изоляции — еще одна функция измерительного прибора. Изоляция позволяет защитить жилу от соприкосновения с другой жилой. Характеристика изоляционного качества — сопротивление. Это измеряется в омах с производными. Сопротивление является величиной, которая обратна производимости. То есть она может показать возможность непропуска электротока.

Чем меньше изоляция, тем больше возможность нахождение тока пути и распространение из кабеля к токопроводящим поверхностям и материалам. То есть может быть изоляционный кабельный пробой

Важно понимать, что изоляция стареет, ухудшается из-за влажности и механического повреждения. Также ухудшается из-за воздействия агрессивной внешней среды

Проверка изоляции как одно из условий использования

Проверка изоляции кабеля с помощью мегаомметра

Сопротивление изоляции — это наиболее важный параметр работоспособности кабеля, и как только сопротивление падает ниже определенного уровня, то кабель признается негодным и подлежит незамедлительной замене. В этой статье я расскажу о причинах, приводящих к ухудшению изоляции, и как правильно проверить ее уровень с помощью мегаомметра.

Оглавление

Почему изоляция ухудшается.

Техника безопасности при работе с мегаомметром.

Проверка работоспособности мегаомметра.

Как понять, что изоляция стала негодной.

Почему изоляция ухудшается

Существует целый ряд факторов, влияющих на величину сопротивления изоляции, а именно:

1. Атмосферные условия. Если кабель будет постоянно окружен влагой, то даже микротрещина в изоляционном материале приведет к тому, что сопротивление изоляции резко ухудшится. Именно поэтому в дождливую погоду электроприборы, подключенные через кабель, с плохой изоляцией могут просто напросто не работать.

2. Неправильная укладка кабеля. Если при укладке кабеля допустить повреждение изоляционного материала, то даже новый кабель (при образовании сырости) может показать низкий показатель сопротивления изоляции.

3. Устаревание изоляции. Как ни крути даже самый качественный провод со сверх надежной изоляцией с течением времени придет в негодность из-за постоянного воздействия окружающей среды.

Чтобы вовремя выявить проблемный кабель и не допустить аварийной ситуации, как раз и применяется для периодической проверки состояния такой прибор как мегаомметр.

Существуют как механические, так и электронные измерительные приборы. Далее я расскажу о процессе проверки кабеля механическим Мегаомметром ЭС0202/2-Г.

Техника безопасности при работе с мегаомметром

Для осуществления безопасной проверки в Правилах по охране труда при эксплуатации электроустановок (в редакции Приказа Минтруда России от 12.02.2016 № 74н) звучат следующие требования:

Проверка работоспособности мегомметра

Перед непосредственными измерениями изоляции необходимо проверить работоспособность самого измерительного прибора. Для этого выполните следующие действия:

— Достаньте прибор из чехла и внимательно осмотрите его щупы. На них вы не должны обнаружить повреждения изоляционного материала;

— Затем вставляем щупы, выставляем регуляторы как показано на картинке и прокручиваем ручку несколько раз и убеждаемся, что стрелка стремится к показу бесконечного сопротивления;

— Следующим шагом замыкаем щупы между собой (с помощью крокодилов) и так же делаем несколько оборотов и убеждаемся, что стрелка показывает нулевое значение;

Итак, убедившись в полной исправности измерительного аппарата, можно приступать к дальнейшим действиям.

Проверка изоляции кабеля

1. Перед проверкой кабель отключаем от электроустановки с двух сторон и заземляем его.

2. Затем подсоединяем мегаомметр к измеряемой жиле и заземляющему контуру (или к двум соседним жилам, если проверяем сопротивление изоляции между жилами), при этом сам прибор должен быть установлен на горизонтальной поверхности.

Примечание. В зависимости от положения переключателя Мегаомметр ЭС0202/2-Г способен измерять сопротивление до 50 и до 10 000 МОм.

3. Далее снимаем заземление с измеряемых жил.

4. Начинаем крутить ручку и следим за показателями прибора. Причем если мы производим измерение высоковольтного кабеля, то устанавливаем регулятор напряжения на 2 500 V.

Если на первом пределе показания прибора зашкаливают, то переводим его на второй предел и теперь в показаниях будет учавствовать верхняя шкала.

5. Затем фиксируем показания. А потом специальной перемычкой (сойдет обычный кусок провода) снимаем остаточный заряд с измеряемой жилы (соединяя ее с землей) и устанавливаем заземление обратно.

6. Все, измерения конкретно этой жилы или жил считается оконченным. Измерения других концов кабеля происходит точно так же. Но по условиям работы данного мегаомметра перерыв между каждым измерением должен быть равен двум минутам.

При этом выбор напряжения для испытания регламентируется ПУЭ 7-е издание п. 1.8.7

Как понять, что изоляция стала негодной

Согласно требованиям технической документации нижний предел изоляции после которого замена кабеля неизбежна, равняется 0,5 МОм

Но для лучшего ориентирования в степени качества изоляции кабеля можно воспользоваться следующей таблицей

Этого будет вполне достаточно, чтобы понять степень изношенности изоляции конкретного кабеля.

Это все, что я хотел вам рассказать о проверке изоляции кабеля с применением мегаомметра. Если статья была вам интересна или полезна, то оцените ее лайком.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Мегерить кабель что это такое

Испытание изоляции обмоток

Независимо от конструкции, электродвигатель нужно проверить при помощи мегомметра на пробой изоляции между обмотками и корпусом. Проверки при помощи одного только мультиметра может быть недостаточно для выявления повреждения изоляции, поэтому используют высокое напряжение.

мегомметр для измерения сопротивления изоляции

В паспорте электродвигателя должно указываться напряжение для испытания изоляции обмоток на электрическую прочность. Для двигателей, подключаемых к сети 220 или 380 В, при их проверке используются 500 или 1000 Вольт, но за неимением источника, можно воспользоваться сетевым напряжением.

паспорт асинхронного двигателя

Изоляция обмоточных проводов низковольтных двигателей не рассчитана выдерживать такие перенапряжения, поэтому при проверке нужно свериться с паспортными данными. Иногда у некоторых электродвигателей вывод обмоток, соединённых звездой, может быть подключён на корпус, поэтому следует внимательно изучать подключение отводов, делая проверку.

Проверка обмоток на обрыв и междувитковое замыкание

Чтобы прозвонить обмотки на обрыв нужно переключить мультиметр в режим омметра. Выявить междувитковое замыкание можно сравнив сопротивление обмотки с паспортными данными или с измерениями симметричных обмоток проверяемого двигателя.

Поэтому нужно собрать измерительное приспособление из аккумулятора и реостата, (приблизительно 20 Ом) выставив ток 0,5-1А. Измеряют падение напряжения на резисторе, подключенном последовательно в цепь аккумулятора и измеряемой обмотки.

Для сверки с паспортными данными, можно рассчитать сопротивление по формуле, но, можно этого и не делать – если требуется идентичность обмоток, то достаточно будет совпадения падения напряжения по всем измеряемым выводам.

Измерения можно производить любым мультиметром

Цифровой мультиметр Mastech MY61 58954

Ниже приведены алгоритмы проверки электродвигателей, у которых необходимым условием работоспособности является симметричность обмоток.

Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором

У подобных двигателей можно прозвонить только статорные обмотки, электромагнитное поле которых в замкнутых накоротко стержнях ротора наводит токи, создающие магнитное поле, взаимодействующее с полем статора.

Неисправности в роторах данных электродвигателей случаются крайне редко, и для их выявления, необходимо специальное оборудование.

ротор двигателя

Чтобы проверить трёхфазный мотор, нужно снять крышку клеммника – там находятся клеммы подключения обмоток, которые могут быть соединены по типу «звезда»

или «треугольник».

Прозвонку можно сделать, даже не снимая перемычки –

достаточно измерить сопротивление между фазными клеммами – все три показания омметра должны совпадать.

При несовпадении показаний необходимо будет разъединить обмотки и проверить их по отдельности. Если расчётное сопротивление у одной из обмоток меньше, чем у остальных – это указывает на наличие междувиткового замыкания, и электродвигатель нужно отдавать на перемотку.

Проверка конденсаторных двигателей

Чтобы проверить однофазный асинхронный двигатель с короткозамкнутым ротором, по аналогии с трёхфазным мотором, необходимо прозвонить только статорные обмотки.

Как пользоваться мультиметром?

Друзья, всем привет! Сегодня приобрел мультиметр и хотел пару слов рассказать про этот прибор, для чего он нужен и как им пользоваться. Мультиме́тр комбинированный электроизмерительный прибор, объединяющий в себе несколько функций.

включает функции вольтметра (для измерения напряжения), амперметра (для измерения тока) и омметра (для измерения сопративления), имеет функции прозвонки и функции узмерения температурой термопарой.

Иногда мульмиметр выполняется в виде токоизмерительных клещей. Существуют цифровые и аналоговые мультиметры.

Важно

Я преобрел мультимерт с измерением температуры и звуковой прозвонкой. Перед началом работы вставляем черный щуп в самое нижнее гнездо прибора с надписью СОМ), а красный щупт в среднее. При замере силы тока красный щуп переставляем в верхнее гнездо.

1. Итак начнем с измерения напряжения. Напряжение, как мы знаем, бывает постоянное и переменное. К постоянному напряжению относятся батарейки, аккумуляторы, зарядные устройства.

Измерять будем при помощи обычной батарейки. Заранее нам известно что напряжение равно 1,5 вольта соответственно выбираем диапозон.

Мегаомметр

Мегаомметр — что это такое

Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.

По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.

Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.

Для чего нужен мегаомметр

Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.

Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.

Принцип работы мегаомметра

Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.

Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.

Какие бывают мегаомметры

Название модели Диапазон измерения сопротивления Измерительное напряжение Масса прибора Габаритные размеры
ЦС0202-1, ЦС0202-2 от 200 кОм до 100 ГОм от 100 В до 2500 В до 1 кг. 220х156х61 мм.
ЭС0210, ЭС0210-Г от 0 кОм до 100 ГОм от 0 В до 600 В до 1,9 кг. 155х141х201 мм.
ЭС0202/1-Г, ЭС0202/2-Г от 0 кОм до 10 ГОм от 100 В до 2500 В до 2,2 кг. 210х150х230 мм.

Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.

У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.

{SOURCE}

На что обращать внимание при работах с мегаометром

Повышенное напряжение прибора

Выходной мощности генератора мегаомметра вполне достаточно для того, чтобы не только определить появление микротрещин в слое изоляции, но и получить серьезную электрическую травму. По этой причине правила безопасности разрешают пользоваться прибором только обученному и хорошо подготовленному персоналу, допущенному к работам в электроустановках под напряжением. А это минимум третья группа по ТБ. Повышенное напряжение прибора во время замера присутствует на испытуемой схеме, соединительных проводах и клеммах. Для защиты от него применяются специальные щупы, установленные на измерительные провода с усиленной поверхностью изоляции. На концах щупов предохранительными кольцами выделена запретная зона. К ней нельзя прикасаться открытыми частями тела. Иначе можно попасть под действие напряжения. Для манипуляций с измерительными щупами руками берутся за поверхность рабочей зоны. Во время измерений для подключения к схеме используют хорошо заизолированные зажимы типа «крокодил». Применять другие провода и щупы запрещено.

Во время проведения замера на всем испытуемом участке не должно быть людей. Особенно это актуально при замерах сопротивления изоляции длинномерных кабелей, протяженность которых может составить несколько километров.

Наведенное напряжение

Проходящая по проводам линий электропередач энергия обладает большим магнитным полем, которое, изменяясь по синусоидальному закону, наводит во всех металлических проводниках вторичную ЭДС и ток. Его величина на протяженных изделиях может достигать больших величин.

Этот фактор необходимо учитывать по двум причинам, связанным с:

Первая причина заключается в том, что при сборке схемы для замера сопротивления изоляции через измерительный орган мегаомметра потечет ток неизвестной величины и направления, вызванный наводкой электрической энергии. Его значение добавится к показанию прибора от калиброванного напряжения генератора. В итоге две неизвестных величины тока суммируются произвольным образом и создают неразрешимую метрологическую задачу. Измерение сопротивлений электрических цепей, находящихся под любым напряжением, а не только под наведенным, поэтому вообще лишено смысла.

Вторая причина объясняется тем, что работы под наведенным напряжением могут привести к получению электрических травм и требуют строгого соблюдения правил безопасности.

Остаточный заряд

Когда генератор прибора выдает напряжение в измеряемую сеть, то между шиной электрооборудования или проводом линии и контуром земли создается разность потенциалов и образуется емкость, которая получает заряд. После разрыва цепи мегаомметра за счет отключения измерительного провода часть этого потенциала сохраняется: шина или провод обладают емкостным зарядом. Стоит только человеку прикоснуться к этому участку, как он получает электрическую травму от тока разряда через его тело. По этой причине необходимо принимать дополнительные меры безопасности и постоянно пользоваться переносным заземлением с изолированной рукояткой для безопасного снятия емкостного напряжения. Перед подключением мегаомметра к схеме, изоляция которой будет замеряться, всегда необходимо поверять отсутствие на ней напряжения или остаточного заряда. Делают это испытанным индикатором или поверенным вольтметром соответствующих номиналов. После выполнения каждого замера емкостной заряд снимается переносным заземлением с использованием изолирующей штанги и других дополнительных защитных средств.

Обычно мегаомметром необходимо выполнять много замеров. Например, чтобы сделать вывод о качестве изоляции контрольного десятижильного кабеля требуется проверить ее относительно земли и каждой жилы и между всеми жилами поочередно. При каждом замере необходимо пользоваться переносным заземлением. Для быстрой и безопасной работы один конец заземляющего проводника первоначально присоединяют к контуру заземления и оставляют в таком положении до полного завершения работ. Второй конец провода прикрепляют к изоляционной штанге и с ее помощью каждый раз накладывают заземление для снятия остаточного заряда.

Как замерить сопротивление изоляции мегаомметром ЭСО

Первым делом необходимо правильно подключить измерительные провода к самому устройству. На данном этапе могут возникнуть вопросы. Это происходит из за того, что на панели подключения есть четыре отверстия (хотя встречается и три). Рассмотрим их подробнее слева-направо:

  • «Минус» — сюда одинарный конец измерительного провода
  • «Rx» — сюда второй конец двойного провода
  • Данное отверстие в описываемой модели мной не опознано. Однако в ЭСО210/2 сюда перебрасывается провод с Rx при измерениях на пределе 0-5 МОм (отверстие подписано 0,1Rx).
  • «Э» — экран; сюда вставляется штырь двойного провода. А нужен он для устранения влияния тока утечки на измерения. Используется при измерении между фазами.

Подача напряжения осуществляется при нажатии кнопки «сеть». Провод питания подключается в нижней части прибора. Напряжение питания составляет 220В. Берем от розетки или, если она далеко, от удлинителя. Порой кроме компактного мегаомметра надо брать с собой на объект и удлинитель. Хотя, можно и одолжить у местных.

Перед началом измерений надо проверить исправность измерительных проводов, необходимо проверить их целостность. Для этого надо подключить провода и далее:

  • При соединенных проводах сопротивление изоляции должно быть равно нулю
  • При разведенных проводах значение Rx должно быть максимально возможным (говорим, бесконечность — сопротивление воздуха бесконечно, проводимость равна нулю)
  • Если бесконечность при замкнутых, значит провод обломан и надо его заменить
  • Если ноль при разведенных, значит либо они касаются, либо внутри прибора пробой или другая неисправность (не встречал такую ситуацию)

Лично я испытывал следующее оборудование мегаомметром: кабель (жилы, оболочка), турбогенератор (статор, ротор, подстуловая, патрубков), трансформатор, шины, электродвигатель, релейные цепи, трансформаторы тока и ТН.

Таблица пределов измерения мегаомметров ЭСО

Разные модели мегаомметров ЭСО отличаются:

  • регулируемыми пределами измерений (разные шкалы для разных величин измеряемого сопротивления изоляции )
  • подаваемым напряжением постоянного тока (100, 250, 500, 1000, 2500 В)
  • а также способом подачи напряжения (либо просто нажатие кнопки, либо вращение ручки генератора со скоростью 120-144 об/мин, о чем говорит наличие буквы Г в названии модели, ну и ручки собственно).

Характеристики мегаомметров ЭСО210

Основными элементами прибора являются: генератор или трансформатор, преобразователь и электронный измеритель. Электронный измеритель в моделях ЭСО210/1(Г) и ЭСО210/3(Г) выполнен на двух логарифмических усилителях. А в моделях ЭСО210/2(Г) — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе — но эта информация, скорее всего, мало кому пригодится.

Также стоит отметить, что при использовании прибора рекомендуется использовать прерывистый характер работы — одну минуту измерение, две минуты перерыв.

Класс точности прибора 2,5, относительная погрешность 15% от измерененного сопротивления изоляции. То есть намерили 100МОм, а на самом деле это будет сто плюс минус пятнадцать мегаомм. Но и это не точно, так как существуют и другие влияющие факторы — это подробно описано в руководстве мегаомметра по экспуатации…

Как не запутаться в шкалах стрелочного мегаомметра ЭСО210

При работе с данным прибором чаще всего путаются какие концы куда вставлять, а также не сразу ориентируются на какую шкалу смотреть. Но с опытом глаз наметывается и трудностей не возникает.

У первой шкалы нуль справа, у второй и второй умножить на десять нули слева. Не путайте никогда. Нижняя черная шкала, как легко догадаться используется при измерении напряжения, и судя по надписи — как постоянного, так и переменного.

Возможно неопытного юнца испугает логарифмическая шкала, но бояться не стоит. Главное не торопиться и перепроверить несколько раз перед записью в протокол.

Например, первая шкала идет справа налево

… 0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-0,9 …

1

… 2-3-4-5-6-7-8-9 …

10

… 20-30-40 …

50

К этому привыкаешь) На второй шкале максимум десять в четвертой — это 10 000 МОм или же 10 ГОм.

50

… 60-70-80-90 …

100

… 200-300-400-500-600-700-800-900 …

1000 (1к)

… 2к-3к-4к-5к-6к-7к-8к-9к …

10000 (10к)

А на «второй умножить на десять» — 100 000 МОм или 100 ГОм.

Некоторые пишут, но никогда не говорят, не ЭСО, а ЭС0. Расшифровки на просторах интернета я не нашел, но кажется мне, что правильно писать букву о, а не ноль. Если вдруг знаете аргументированный ответ как правильно, отпишитесь на почту.

Последние статьи

Самое популярное

Кто производит замер

Немаловажную роль играет и то, кто проводил измерения сопротивления. Протокол не будет иметь юридической силы, если составляющие и заполняющие его сотрудники учреждения не будут иметь соответствующей для этого занятия квалификации.

Важно! Специально обученный инженер-электрик ставит производит измерения, сверяется с нормативами и в конце ставит свою подпись в качестве гарантии того, что информация верна. Также после заключения должны поставить свои подписи инженер по испытаниям и начальник лаборатории

Потом все заверяется печатью учреждения, которое проводило измерения

Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок

Потом все заверяется печатью учреждения, которое проводило измерения. Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок

Также после заключения должны поставить свои подписи инженер по испытаниям и начальник лаборатории. Потом все заверяется печатью учреждения, которое проводило измерения. Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам. Остаточный заряд нужно убирать также после каждого измерения

Остаточный заряд нужно убирать также после каждого измерения.

Как пользоваться

Чтобы правильно проводить испытания важно сделать правильное выставление измерительных диапазонов и тестовой энергии. Самый простой метод этого выполнения, использовать специальные таблицы с указанием параметров для разных тестируемых объектов

Важно понимать, что во время тестирования необходимо использование диэлектрических перчаток. Также необходимо убрать посторонних с вывешиванием соответствующих предупреждающих плакатов

Во время подключения щупов, необходимо только касаться тех частей, которые заизолированы. До измерения следует сделать переносной вид заземления для отключения контрольных кабелей. При этом сами измерения нужно проводить при сухой изоляции до превышения допустимых пределов влажности.

Использование аппарата по руководству к эксплуатации как возможность его правильной работы и отсутствия поломок

Как прозвонить кабель

Проверить одножильный кабель можно несколькими манипуляциями, выставив тестовый вид напряжения. Первый щуп должен быть прицеплен на часть жилы, а второй должен быть прицеплен на броню. После этого будет подано напряжение. Если не имеется брони, то необходима земляная жила. При нахождении показаний до 0,5 мОм, значит кабель неизношен и его можно использовать дальше и не заменять.

Обратите внимание! Прозванивая многожильный кабель, нужно осуществлять проверку каждой жили, а из остальных полупроводников сделать сбор единого жгута. Чтобы получить достоверные результаты, необходимо обеспечение хорошего контакта

Правильный прозвон кабеля путем аппарата

Проверка изоляции

Проверка изоляции — еще одна функция измерительного прибора. Изоляция позволяет защитить жилу от соприкосновения с другой жилой. Характеристика изоляционного качества — сопротивление. Это измеряется в омах с производными. Сопротивление является величиной, которая обратна производимости. То есть она может показать возможность непропуска электротока.

Чем меньше изоляция, тем больше возможность нахождение тока пути и распространение из кабеля к токопроводящим поверхностям и материалам. То есть может быть изоляционный кабельный пробой

Важно понимать, что изоляция стареет, ухудшается из-за влажности и механического повреждения. Также ухудшается из-за воздействия агрессивной внешней среды

Проверка изоляции как одно из условий использования

Проверка изоляции кабеля с помощью мегаомметра

Сопротивление изоляции — это наиболее важный параметр работоспособности кабеля, и как только сопротивление падает ниже определенного уровня, то кабель признается негодным и подлежит незамедлительной замене. В этой статье я расскажу о причинах, приводящих к ухудшению изоляции, и как правильно проверить ее уровень с помощью мегаомметра.

Оглавление

Почему изоляция ухудшается.

Техника безопасности при работе с мегаомметром.

Проверка работоспособности мегаомметра.

Как понять, что изоляция стала негодной.

Почему изоляция ухудшается

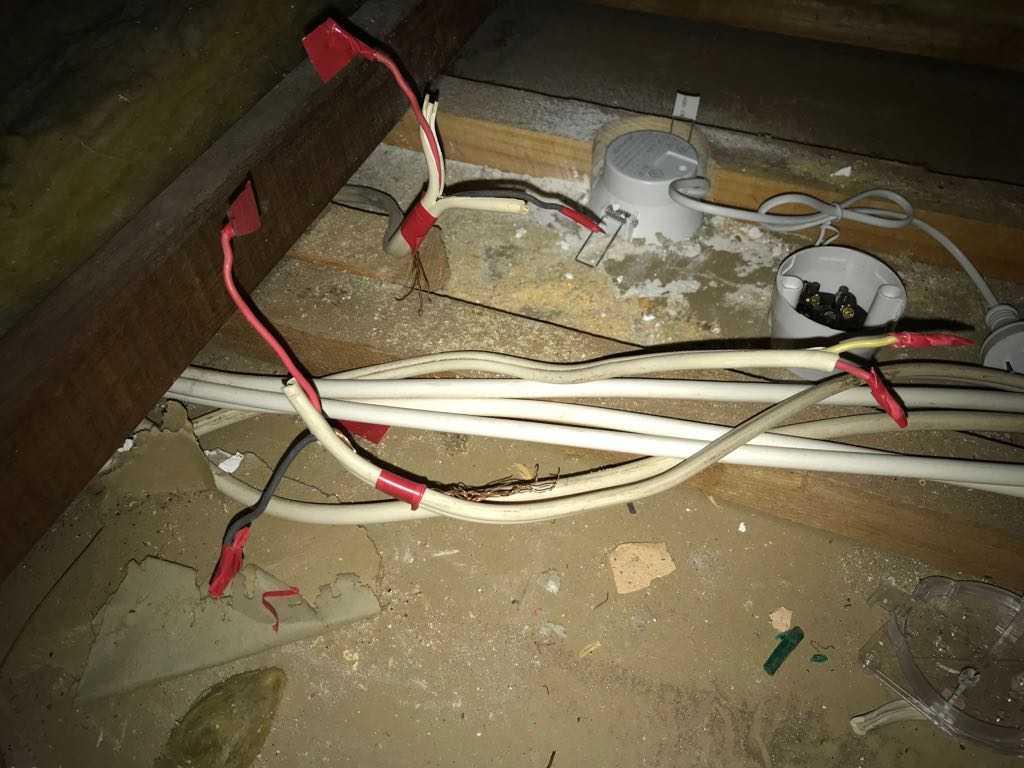

Существует целый ряд факторов, влияющих на величину сопротивления изоляции, а именно:

1. Атмосферные условия. Если кабель будет постоянно окружен влагой, то даже микротрещина в изоляционном материале приведет к тому, что сопротивление изоляции резко ухудшится. Именно поэтому в дождливую погоду электроприборы, подключенные через кабель, с плохой изоляцией могут просто напросто не работать.

2. Неправильная укладка кабеля. Если при укладке кабеля допустить повреждение изоляционного материала, то даже новый кабель (при образовании сырости) может показать низкий показатель сопротивления изоляции.

3. Устаревание изоляции. Как ни крути даже самый качественный провод со сверх надежной изоляцией с течением времени придет в негодность из-за постоянного воздействия окружающей среды.

Чтобы вовремя выявить проблемный кабель и не допустить аварийной ситуации, как раз и применяется для периодической проверки состояния такой прибор как мегаомметр.

Существуют как механические, так и электронные измерительные приборы. Далее я расскажу о процессе проверки кабеля механическим Мегаомметром ЭС0202/2-Г.

Техника безопасности при работе с мегаомметром

Для осуществления безопасной проверки в Правилах по охране труда при эксплуатации электроустановок (в редакции Приказа Минтруда России от 12.02.2016 № 74н) звучат следующие требования:

Проверка работоспособности мегомметра

Перед непосредственными измерениями изоляции необходимо проверить работоспособность самого измерительного прибора. Для этого выполните следующие действия:

— Достаньте прибор из чехла и внимательно осмотрите его щупы. На них вы не должны обнаружить повреждения изоляционного материала;

— Затем вставляем щупы, выставляем регуляторы как показано на картинке и прокручиваем ручку несколько раз и убеждаемся, что стрелка стремится к показу бесконечного сопротивления;

— Следующим шагом замыкаем щупы между собой (с помощью крокодилов) и так же делаем несколько оборотов и убеждаемся, что стрелка показывает нулевое значение;

Итак, убедившись в полной исправности измерительного аппарата, можно приступать к дальнейшим действиям.

Проверка изоляции кабеля

1. Перед проверкой кабель отключаем от электроустановки с двух сторон и заземляем его.

2. Затем подсоединяем мегаомметр к измеряемой жиле и заземляющему контуру (или к двум соседним жилам, если проверяем сопротивление изоляции между жилами), при этом сам прибор должен быть установлен на горизонтальной поверхности.

Примечание. В зависимости от положения переключателя Мегаомметр ЭС0202/2-Г способен измерять сопротивление до 50 и до 10 000 МОм.

3. Далее снимаем заземление с измеряемых жил.

4. Начинаем крутить ручку и следим за показателями прибора. Причем если мы производим измерение высоковольтного кабеля, то устанавливаем регулятор напряжения на 2 500 V.

Если на первом пределе показания прибора зашкаливают, то переводим его на второй предел и теперь в показаниях будет учавствовать верхняя шкала.

5. Затем фиксируем показания. А потом специальной перемычкой (сойдет обычный кусок провода) снимаем остаточный заряд с измеряемой жилы (соединяя ее с землей) и устанавливаем заземление обратно.

6. Все, измерения конкретно этой жилы или жил считается оконченным. Измерения других концов кабеля происходит точно так же. Но по условиям работы данного мегаомметра перерыв между каждым измерением должен быть равен двум минутам.

При этом выбор напряжения для испытания регламентируется ПУЭ 7-е издание п. 1.8.7

Как понять, что изоляция стала негодной

Согласно требованиям технической документации нижний предел изоляции после которого замена кабеля неизбежна, равняется 0,5 МОм

Но для лучшего ориентирования в степени качества изоляции кабеля можно воспользоваться следующей таблицей

Этого будет вполне достаточно, чтобы понять степень изношенности изоляции конкретного кабеля.

Это все, что я хотел вам рассказать о проверке изоляции кабеля с применением мегаомметра. Если статья была вам интересна или полезна, то оцените ее лайком.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
