Как установить вариатор Сафари

Для правильной и корректной установки вариатора как в снегоходы, так и буксировщики, необходимо пользоваться инструкцией производителя и соблюдать правила техники безопасности. Аппараты должны быть обесточены, все их системы должны быть исправны, в противном случае велика вероятность некорректной работы вариатора.

В случае нахождения в процессе монтажа неисправности ее необходимо устранить до полной установки. Также для монтажа трансмиссии вариатора сафари не потребуется специальных ремонтных навыков, лишь ключи для регулировки зазоров должны иметь различные головки.

Установка вариатора Сафари на мотобуксировщик

В части установки прибора на мотобуксировщик производителем не предполагается особых отличий. На большинстве буксировщиков предусмотрено штатное место для монтажа вариатора, который по своим габаритам подходит для данных креплений. Последовательность установки аналогична для снегоходов, однако при настройке холостого хода и набора крутящего момента присутствуют свои нюансы. Буксировщику без надобности набор высокой скорости – упор сделан на тяговые характеристики. Поэтому при настройке необходимо выставлять зазоры и прижимную силу шкивов с учетом характеристики повышенной тяги аппарата.

Установка вариатора сафари на «Буран» и «Тайгу»

Для установки данного аппарата в корпус снегохода необходимо соблюдение определенных правил, указанных производителем:

• перед производством установки необходимо демонтировать старый аппарат и проверить работоспособность остальных систем буксировщика или снегохода, а также расчистить пазы для монтажа;
• конус устройства должен быть подсоединен к коленчатому валу двигателя снегохода одной частью, другой при помощи резьбы соединяется с упором;
• шкивы устанавливают при помощи крепежа в штатные посадочные места, между ними должен быть закреплен ремень (в последующем должна быть проведена регулировка холостого хода и установлены);
• после установки корпуса необходимо произвести настройку работы системы с данным двигателем, помимо холостого хода ей подлежат зазоры между шкивами и прижимная сила пружины.

Важно! При установке данного аппарата в штатное место владельцу необходимо придерживаться строгих рекомендаций производителя. При неправильной установке отдельных элементов некорректная работа вариатора гарантирована.

Двигатель у буксировщика.

Долговечность и надежность миниснегохода достигается путем того, что в его конструкции устанавливают двигатель и редуктор от мировых производителей. Тяговой четырехтактный двигатель помогает запустить мотобуксировщик достаточно легко даже при низких температурах. Это в основном двигатели фирмы Honda и MTR, могут быть ещё Lifan. Honda — это японская промышленная компания международного класса, которая производит легковые и грузовые автомобили, самолеты, мотоциклы, скутера, электрогенераторы, различного типа двигатели и многое другое. Существует фирма уже более 60 лет, и очень хорошо зарекомендовала себя. MTR-моторы — это китайский аналог моторов фирмы Honda. Они также пользуется немалым спросом на современном рынке, т.к. на порядок дешевле, а Хонде почти не уступают. Кроме того, двигатели MTR достаточно экономичны и не очень требовательны в обслуживании. Так как конструкция сравнительно проста, можно обслуживать его самостоятельно, чтобы не привязываться к сервисным центрам от производителя.

Монтаж и демонтаж ведущего шкива

Установка шкива на хвостовике коленвала двигателя мотобуксировщика осуществляется с помощью резьбового соединения. Для этого подвижный конус необходимо сдвинуть, чтобы отверстие под вороток на валу стало доступно и с помощью воротка осуществить монтаж вариатора. Момент затяжки составляет 8-10 кГм.

Существует вариант исполнения, когда вариатор крепится с помощью шпонки. Для этого шкив вариатора со шпоночным пазом одевается на хвостовик вала с ответным пазом вместе со шпонкой. Шкив притягивается с помощью болта.

Для установки клинового ремня и защитного кожуха передачи следует обратиться к инструкции по эксплуатации мотобуксировщика.

Снятие шкива с коленвала двигателя с метрической резьбой производится в следующей последовательности:

• снятие защитного кожуха вариатора;
• снятие клинового ремня;
• подвижный конус сдвигается в сторону так, чтобы стало доступно монтажное отверстие на валу;
• конус стопорится с помощью распорки от обратного перемещения;
• коленвал стопорится от проворачивания;
• с помощью воротка вал отворачивается.

Для вариатора со шпоночным пазом процедура демонтажа выглядит следующим образом:

• снятие защитного кожуха вариатора;
• снятие клинового ремня;
• шкив вариатора стопорится от проворачивания;
• отворачивается фиксирующий болт;
• снятие шкива с вала.

Что это такое?

Реверс-редуктор на мотобуксировщик, или мотособаку, выглядит как самостоятельное устройство, предназначение которого в применении всех ступеней коробки скоростей при перемещении машины назад и установление аналогичных условий перемещения вперед и назад.

В нем выполнено всего 3 передачи: передний ход, нейтральная передача и задний ход или пониженная передача. Установка агрегата позволяет превратить машину в натуральный вездеход-всесезонку с вариантом использования движения задним ходом.

Агрегат по своим характеристикам универсален, поэтому с легкостью монтируется на мотобуксиры и мотособаки, которые были произведены в период с 2015 года по настоящее время, без значительных конструктивных переделок. Реверс-редуктор идет совместно с основанием вариатора, крепление на котором точно такое же, как и на станине, которая шла в комплекте со всеми мотобуксировщиками, производящимися с 2015 года по 2018 год.

Для доведения мотобуксировщика и оборудования его переключателем заднего хода необходимо произвести замену заводского основания на аналогичное с реверс-редуктором и высверлить 3 паза в основании для установки дополнительной опоры. В заводских условиях на реверс-редуктор ставится ремень тормоза.

На шестернях агрегата зубцы могут быть как прямыми, так и косыми. В моделях с косозубыми шестернями шум при эксплуатации реверс-редуктора практически отсутствует. Главным недочетом косозубых шестерней считается существование осевых усилий, которые нагружают подшипники валов, из-за чего возникает необходимость применять подшипники больших размеров, а это отражается на стоимости агрегата – цена увеличивается.

Замена верхней звезды на ведомом валу

Для тех рейдеров, которые уже поездили, для матерых гонщиков на мотобуксировщиках, кто передвигается по водохранилищу или по накатанной дорогое, скорость отчасти важна, потому что можно разогнаться и доехать быстрее.

Сделать такой мотобуксировщик реально. Поставил 30 ремень и 11-ую (11 зубьев) верхнюю звездочку на ведомом валу, и твоя скорость увеличится, если правильно настроена трансмиссия, правильно работает двигатель на правильные обороты. В целом буксировщик может разогнаться с 15 сильным двигателем, с 30 ремнем и 11 звездой верхней на ведущем валу и на ведомом валу 26-ая – он разгонится от 40 до 50 км в час.

Если тебе этого мало и ты все-таки решил свой мотобуксировщик тюнингануть и сделать его максимально быстрым – что нужно сделать? Если у тебя классическая трансмиссия от снегохода Буран – это вариатор Сафари с дисками трансмиссии подвижным и неподвижным, что нужно сделать? Снимается ведомый диск, туда подкладываются шайбы по 4 мм, чтобы туда идеально встал 33 ремень. Все это обратно собирается — ведомая трансмиссия. Получается, что у нас зазор между дисками ведомым и ведущим стал больше, увеличился. Соответственно, сам вариатор заточен под 33 ремень изначально, там ничего регулировать не надо. И все – ставишь 33 ремень.

Для пущей уверенности, чтоб он вообще поливать начал, нужно на ведущем валу штатную верхнюю звездочку11 зубьев заменить на 13 зубьев, соответственно скорость увеличится.

И твой буксировщик при грамотной настройке, при хороших комплектующих разгонится, возможно, до 60 км в час. Но не нужно забывать, что это очень опасно, потому что никаких средств защиты – ни мотоциклетных, ни снегоходных у человека, как правило, не бывает — тулуп, зимний костюм и все.

А даже на скорости 30 км в час упасть с саней на накатанный снег равносильно удару об асфальт. А если неровности, пни какие-то, это небезопасно. Человек понимающий никогда не будет этим заниматься, потому что со штатным ремнем, если все грамотно настроено на заводе-изготовителе, 40 км в час – это хорошая, приличная скорость.

Тем более, если ты настроил свой мотобуксировщик на 60 км, где можно ехать с такой скоростью? Мотобуксировщик предназначен для езды по заснеженной местности, где пешком идти неудобно из-за большой глубины, на лыжах долго и устаешь. По целине, по снегу мотобуксировщик не побежит 60 км в час, скорость все равно теряется.

Как волокуша может влиять на скорость

Все зависит от типа местности. Мотобуксировщик нужен для того, чтобы пробираться там, где много снега. Если волокуша широкая, шире гусеницы, она будет нарезать свой след. Например, сани шириной 800 мм, а гусеница 500. То есть сани нарывают себе дорогу. Теряется мощность, увеличивается расход топлива, мотобуксировщик начинает работать на максимальных оборотах, потому что надо тянуть себя, пассажира и сани. Таким образом, сани должны иметь колею, близкую к колее мотобуксировщика. Если ширина саней в след мотобуксировщика, скорость будет хорошая, если шире, скорость уменьшается.

Подбор двигателя и сборка основы

На первом этапе мастеру предстоит собрать раму, на которую будут укрепляться двигатель, ходовая часть и коробка скоростей. Для этого обычно используется швеллер или металлическая балка, из одного из которых можно будет собрать прямоугольную раму, а использовать для этого нужно сварочный аппарат и углошлифовальную машину. При сборке мотособаки своими руками на раму устанавливаются крепления для коробки скоростей и мотора, при этом следует использовать стальной уголок. Двигатель может быть любым, его можно позаимствовать у бензопилы «Дружба» или «Урал». Именно так поступали производители первых мотобуксировщиков.

Однако вы можете использовать и мощный мотор, который можно взять от импортного скутера или мопеда. Если речь идет о двигателе Ш-58, можно выделить его основное преимущество – возможность использования коробки передач с ручным переключением. Если же применить двигатель зарубежного производства, то он должен быть малолитражным, желательно предпочесть двухтактный мотор, ведь четырехтактный при одинаковой мощности будет иметь более внушительную массу. Если говорить о мощности, то вполне достаточно будет 6,5 л. с., это позволит обеспечить скорость движения, которая равна 30 км/ч, что верно даже при передвижении по глубокому снегу.

Что такое вариатор Сафари

Вариатор Сафари для снегохода Тайга представляет собой бесступенчатую коробку передач клиноременного типа. Данное устройство выступает в качестве штатной трансмиссии для снегоходов Буран и Тайга, а также может устанавливаться в качестве замены на стандартные мотобуксировщики.

Бесступенчатая коробка появилась более 50 лет назад на автомобильном рынке. Со временем, войдя в повседневную жизнь автомобилистов, такой агрегат стали устанавливать на более компактную технику.

Принцип работы системы остался прежним, как и в автомобильных вариантах, однако габариты изменились в сторону уменьшения. Двигатели снегоходов имеют меньший объем, крутящий момент и габариты, соответственно, не требуют больших трансмиссий для передачи крутящего момента и мощности на свои гусеницы. Аналогичная ситуация и с мотобуксировщиками, где именно «паровозная» тяга без привязки к скорости разгона и мощностным показателям играет решающее значение. Следовательно, вариатор Сафари в сборе для снегохода должен обладать специфическими характеристиками:

1. Простота в обслуживании является одним из определяющих факторов при выборе техники. Учитывая небольшие габариты изделия и простоту конструкции данного вариатора, профилактические работы, небольшой ремонт и замену отдельных вышедших из строя частей потребитель может выполнять самостоятельно при наличии минимальных технических знаний и инструмента.
2. Дешевизна агрегата и запасных частей. Данная система предназначена для снегоходов и ее конечная стоимость в полном комплекте редко превышает 6 000 рублей. В сравнении с конкурентами данный показатель меньше в среднем на 15-20%.
3. Простота в установке также является важным параметром при эксплуатации. Замена производится с использованием специального инструмента и с последующей регулировкой. Также в сравнении с конкурентами данный тип не требует специальных ремонтных навыков (за исключением процесса регулировки, который довольно трудоемок).
4. Тяговые свойства данного вариатора по меркам снегохода высоки. Среди аналогичных устройств данный аппарат находится в лидерах, обеспечивая возможность буксировки нескольких взрослых пассажиров или груза массой до 150 кг при применении на буксировщике.

Высокая надежность не раз подтверждалась на практике владельцами снегоходов. Система рассчитана на работу при низких температурах и отлично подходит для такой местности. Даже при превышении максимальной массы тяги не раз агрегат справлялся с нагрузкой и при этом не выказывал конструктивных недостатков.

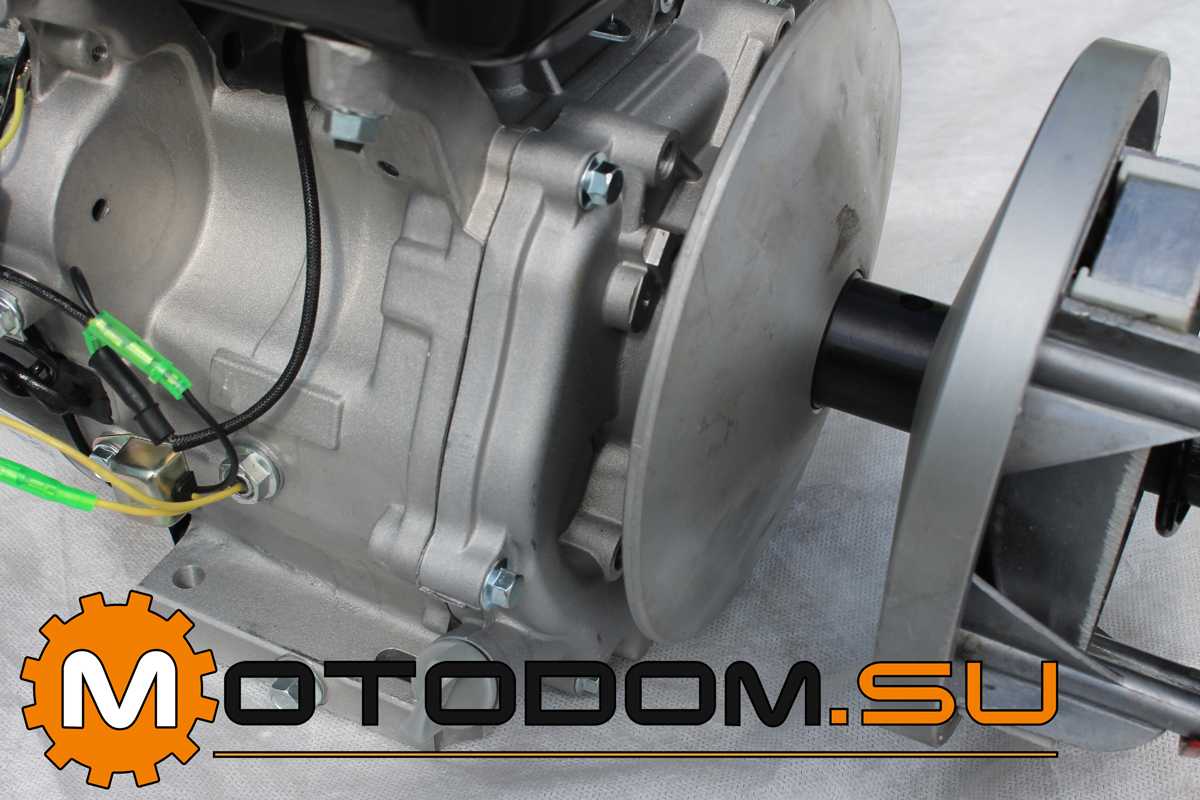

Устройство в собранном виде на фото.

Основы работы коробки автомат для понимания работы вариатора

Принцип работы вариатора кардинально отличается от ступенчатых коробок передач.

Для большего понимания сначала следует рассмотреть, как функционирует классическая автоматическая коробка передач (не путать с преселективной роботизированной КПП, которую тоже часто обозначают как АКПП).

В основе работы любой ступенчатой коробки лежит взаимодействие между собой шестерен разных размеров.

По сути, коробка передач – это обычный многоступенчатый редуктор, которым можно управлять. Такой, к примеру, является обычная механическая коробка.

АКПП же значительно сложнее по конструкции. Если МКПП — это редуктор, то в АКПП он – лишь составной элемент, хоть один из основных.

В целом автоматическую коробку можно разделить на несколько составляющих:

• Механическая;
• Гидравлическая;
• Электронная.

Механическая составляющая – это и есть редуктор. В его основе лежит обычная планетарная передача.

В современных КПП, обладающих 4-мя и выше ступенями, таких передач несколько и образуют они так называемый планетарный ряд.

Несмотря на сложность конструкции, принцип работы такой КПП очень прост. Любая планетарная передача состоит из трех компонентов – солнечной шестерни, сателлитов, объединенных водилом, и зубчатого кольца.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Схемы автосигнализации, диагностика, ремонт

Особенность такой передачи заключена в том, что ведущим, ведомым или зафиксированным (обездвиженным) элементом может выступать любой из составных компонентов, благодаря чему и удается менять передаточное соотношение. Этим и воспользовались конструкторы при создании АКПП.

Так, если сделать ведущей солнечную шестерню, а водило с сателлитами будут ведомыми, при этом кольцо — зафиксировано, то на выходе получим максимальное передаточное соотношение.

Если же зафиксировать солнечную шестерню, подавать вращение на водило, а снимать его с планетарного кольца, то соотношение будет равным, то есть на выходе получаем прямую передачу.

Для получения вращения в обратную сторону (задний ход) достаточно зафиксировать водило, а вращение подавать на солнечную шестерню.

Для обеспечения блокировки шестерен планетарных передач, в конструкции АКПП применяются фрикционные муфты сцепления и ленточные тормоза.

В действие эти узлы приводятся гидравлической составляющей, работа которой контролируется и регулируется электронным блоком.

В итоге все выглядит так: электронный блок управления при помощи датчиков следит за несколькими параметрами – скоростью движения, оборотами коленчатого вала и т. д.

При надобности, он подает сигнал на открытие клапанов или срабатывание поршней гидравлической системы.

Те в свою очередь воздействуют на муфты или тормоза, блокируя вращение требуемого компонента планетарной передачи.

Подробнее о назначении вариатора

Вариатор «Сафари», применяемый на современной мото- и автотехнике (снегоходы, буксировщики, квадроциклы), представляет собой бесступенчатую клиноременную передачу. Конструкция вариаторной передачи, представленная на фото ниже, состоит из двух шкивов.

Вариатор осуществляет автоматическую регулировку передаточного числа по следующим параметрам:

• сопротивлению движения «собаки»;
• частоте вращения коленчатого вала движка мотобуксировщика.

В зависимости от сочетания на конкретный момент движения указанных выше параметров осуществляется автоматическая регулировка определенного передаточного числа вариатора. К тому же ведущий шкив клиноременной передачи выполняет функции сцепления и при снижении оборотов мотора ниже 1500 об/мин автоматом происходит отключение вала двигателя от промежуточного вала передачи.

Технические данные вариатора

Вариаторы Safari, применяемые на мотобуксировщиках, обладают следующими габаритными размерами:

• диаметр ведущего шкива – 210 мм;
• длина – 167 мм;
• масса – 3,9 кг.

Чем смазывать вариатор Сафари

Для смазывания ведущих и ведомых элементов конструкции производителем предусмотрено несколько составов:

• ЦИАТИМ – смазывающее вязкое вещество, которое не пропускает влагу и позволяет сохранять шкивы в целостности под воздействием агрессивной окружающей среды, реализуется в стандартной таре с распылителем;
• Литол – аналогичное вещество, которые к тому же препятствует распространению коррозии и полностью обволакивает обрабатываемую деталь.

Также владелец может воспользоваться силиконовыми смазками иных производителей, однако их эффективность должна не уступать вышеприведенным препаратам, иначе велик риск получения поломки.

Какой вариатор лучше – Альпина или Сафари

В сегменте мотобуксировщиков и снегоходов в части коробок передач идет неусыпная конкуренция между двумя зарекомендовавшими себя агрегатами – Сафари и Альпина. Оба изделия штатно устанавливаются на снегоходы Тайга и Буран. Также оба имеют схожие характеристики – отличия присутствуют лишь в деталях – максимальная работа оборотов и общая масса. Однако при детальном сравнении вполне возможно выявить нюансы, которые позволяют отдать предпочтение Сафари, а именно:

• максимальная тяговая масса буксируемого веса у Сафари пусть и не намного, но все же выше – 150 кг (в отличие от 140 кг);
• максимальное количество оборотов также выше у Сафари, что позволяет развить большую скорость;
• в плане ремонтопригодности оба изделия заслуженно приобрели хорошую репутацию среди владельцев как надежные устройства и довольно доступные для самостоятельного ремонта;
• по стоимости оба конкурента также примерно равны – вариатор Сафари в сборе или Альпину можно приобрести в пределах 4-6 тысяч рублей.

С небольшим преимуществом Сафари по потребительским характеристикам и свойствам обходит своего конкурента Альпину. Остальные модели отечественного и китайского производства по своим характеристикам в сумме уже значительно уступают данным моделям.

Конструкция и работа регулятора

Регулятор центробежного действия включает в себя конус неподвижный 1, установленный на валу 12, конус подвижный 3 с грузиками 2, которые вращаются на осях, упор 4 с роликами 9, предназначенными для перемещения грузиков, пружину 6, которая установлена между упором и крышкой 5. Конус неподвижный и упор посажены на вал с помощью метрической резьбы. Установка этих элементов производится воротком с моментом затяжки 8-10 кГм. Пружина разводит конуса ведущего шкива передачи при снижении оборотов вращения вала двигателя, тем самым обеспечивая холостой ход. На холостых оборотах зазор между клиновым ремнем и поверхность подвижного конуса составляет 1-3 мм.

Работа регулятора происходит следующим образом: при вращении вала центробежные силы, действуя на грузики, стремятся повернуть их и отодвинуть подвижный конус от упора, тем самым зажимая ремень в канавке шкива. Возвратная пружина противодействует центробежным силам на оборотах, не превышающих значение 1600 об/мин. При росте числа оборотов двигателя конуса захватывают ремень, увеличивая его натяжение и сжатие от нуля до номинальных значений, требуемых для передачи крутящего момента и преодоления сил сопротивления движению транспортного средства.

Возможные неисправности

Любая техника и ее элементы выходят из строя, вариатор не является исключением. При эксплуатации данного приспособления могут быть замечены следующие неполадки.

1. Неравномерное перемещение мотобуксировщика, наличие посторонних звуков во время работы. Причиной данной ситуации может стать изношенный ремень вариаторной передачи либо износ ее пластиковых вставок. Для ликвидации проблемы потребуется заменить ремень или вставки.
2. Распространение металлического гула может свидетельствовать о повреждении подшипников. Чтобы исправить неполадку, потребуется заменить подшипники.
3. При развитии оборотов двигателя не наблюдается движение мотобуксировщика. В этом случае стоит проверить, не порван ли ремень, не перевернулся ли гусеничный каток от механического повреждения. Устранение неполадки подразумевает замену ремня и возврат катка в первоначальное положение.
4. Заклинивание вариатора во время его перегрева. Повлечь данную неприятность может изношенность втулки или проскальзывание ремня. Для того чтобы вариатор не заклинивал втулку, нужно проверить ремень, почистить диски.

Для того чтобы он функционировал без проблем, потребуется соблюдать рекомендации по техническому обслуживанию.

О том, как настроить вариатор на мотобуксировщике, смотрите далее.

ИТОГИ

Теперь обо всем по порядку:

Рама

Конструкция рамы оказалась вполне удачной; нигде ничего не треснуло, не отломилось и даже не погнулось. Из недочетов можно выделить разве что недостаточную жесткость крепления двигателя, но это никак не повлияло на ходовые качества. Ну и еще раму можно было бы сделать на несколько сантиметров короче. Но это уже мелочи.

Двигатель

Вот тут все гораздо интереснее. Сначала двигатель отказывался нормально работать при температуре ниже минус 15 градусов. Но я считаю, что это не недостаток, а, скорее, особенность конструкции. Установка защитного кожуха полностью решила эту проблему.

Идем дальше. Спустя несколько месяцев эксплуатации обломился глушитель почти у основания. В общем-то ничего удивительного, т.к. глушители у подобных двигателей являются одним из слабых мест. Проблема решается с помощью сварки за несколько минут. Возможно в будущем заменю глушитель на новый.

Теперь самое интересное: буквально через день после того, как сломался глушитель, я чуть было не потерял бензобак. Во время очередной заправки заметил, что бак сильно болтается, хотя должен быть жестко зафиксирован. Вот чего-чего, а такого я точно не ожидал, т.к. изначально крепления бачка выглядели надежно.

Как потом оказалось, одно из трех креплений бака, которое представляет собой приваренную к внешней стенке бачка гайку, просто отломилось. Бензобак начал двигаться и вскоре из-за сильной вибрации разбило 2 передних крепления. По сути все из-за плохо приваренной гайки и слишком тонкого металла, из которого изготовлен бачок.

Проблема решена также с помощью сварки. Но делать так не надо. Что-то мне подсказывает, что это не совсем безопасно, точнее совсем не безопасно. Да, бак был пустой, да, он всего на 3,5 литра, да, варилась только внешняя стенка с минимальным риском прожечь сам бензобак. Но все равно лучше не стоит это делать, не удалив полностью все пары бензина из бака любым способом, например залив водой под горловину, чего сделано, конечно же не было.

В общем бак установлен на место, если что — также заменю на новый. В целом двигатель хоть и доставил неприятностей, но, справедливости ради стоит заметить, что ни выход из строя глушителя, ни сломанное крепление бензобака не являются критичными поломками. И в том и в другом случае можно продолжать движение.

Гусеница и валы

Вот тут проблем вообще никаких не было. Гусеница и звезды валов без видимых следов износа. Лишь по ведущему валу проявился небольшой недочет, точнее по его креплению. Дело в том, что оно недостаточно жесткое и чуть-чуть узкое для вала. Из-за этого правая пластина крепления, толщиной 2 мм, немного выгнута наружу. Опять же, ничего критичного в этом нет, но стоит использовать более толстый металл, хотя бы 3-4 мм толщиной.

Звезды и цепь

На маленькой звезде за время эксплуатации появился заметный износ, думаю это из-за плохого качества металла, т.к. на большой звезде и цепи износа не видно. Цепь кстати работает без смазки, т.к. она почти сразу стирается снегом. Отчасти сам снег выступает в качестве смазки, поэтому я особо не беспокоюсь по этому поводу. На зиму хватает и ладно, а к следующему сезону просто заменю.

В настоящий момент установлены звезды на 41 и 13 зубьев; тяги вполне хватает.

Скорость, проходимость и расход топлива

По максимальной скорости и проходимости ничего нового не скажу. Максималка около 22 км/ч со звездами 41 и 15 зубьев и около 20 км/ч со звездами 41 и 13 зубьев. При желании с помощью звезд можно поднять скорость и до 30 км/ч, но тогда заметно уменьшится запас тяги. Думаю пара звезд 41 и 13 зубьев является оптимальной для данного двигателя.

Проходимость в целом неплохая, особенно на открытых участках с плотным снегом. В лесу в пухляке глубиной полметра ехать сложнее, но можно, только одному. От буксировщика в общем то больше ничего и не требуется.

Теперь что касается расхода топлива, который я специально замерил. Хотелось замерить именно минимальный расход топлива, т.к. средний составляет от 10-15 литров на сотню, а максимальный — думаю более 15 литров, хоть я это специально не проверял.

Итак, минимальный расход получился 7,7 литра на 100 километров. При этом дроссельная заслонка была открыта чуть больше, чем наполовину, т.е. ехал по сути в пол газа со средней скоростью около 15 км/ч. Ехал один по своему же следу. Температура воздуха была около минус 25 градусов.

Заключение

Вариатор Сафари выступает надежным и недорогим элементом систем снегоходов Буран и Тайга и заслуженно пользуется популярностью среди потребителей. При правильной эксплуатации данный элемент может без проблем прослужить своему владельцу на протяжении нескольких лет, не требуя больших ремонтов или полной замены.

Стоимость комплекта состоящего из двигателя Lifan мощностью 15 л.с. и вариатора «Сафари» лежит в диапазоне от 19500 руб. до 21500 руб. Для оценки стоимости комплекта за основу был взят двигатель Engine Lifan 190F (15 л.с.) стоимостью 17015 руб. (цену уточняйте на странице прайс-листа) и вариатор «Сафари»нового образца с диаметром посадки 25мм (от чего зависит цена вариатора «Сафари»?)стоимостью: 3950 руб.

Вариатор «Сафари» нового образца с усиленной основой, доступен для заказа на странице: Вариатор «Сафари»

Вариатор «Сафари» фиксируется к валу двигателю Lifan с помощью специального болта вариатора.

Мощный двигатель Lifan 192F-2 18.5 л/с от концерна : Lifan 192F-2 (а так же с электрозапуском)

Двигатель Lifan LF2V78F-2A PRO-New (27 Л/С ) для снегоходов: Lifan LF2V78F-2A

Что чаще всего приобретают к двигателю? Правильно : Комплекты трансмиссии

Модуль для установки двигателя с вариатором (комплект — M1)

Комплект M1 включает в себя подмоторную раму и плиту для фиксации двигателя. Подмоторная плита имеет установочные отверстия под требуемую мощность двигателя Lifan. В комплекта M1 входит вариатор «Сафари», ведомый шкив со стойкой, приводной ремень, комплект шпонок, ведущая звездочка, а так же бол вариатора. В данном комплекте, двигатель с вариатором распологается «впереди» двигателя. В случае, если требуется, чтобы ведомый шкив фиксировался «сзади» приводного двигателя то для подобных целей можно использоват комплект М2 (описание ниже). Более подбробное описание комплекта M1 доступна на странице описание комплекта M1.

Модуль для установки двигателя с вариатором (комплект — M2)

Двигатель с вариатором может быть зафиксирован на подмоторной раме совместно с ведомым шкивом вариатора. Преимущество двигателя с вариатором заключается в том, что вариаторы являются надежными устройствами позволяющими бесступенчато изменять передаточное отношение. При этом сам вариатор не только плавно изменяется передаточное отношение в известном диапазоне, но одновременно выступает в качестве муфты сцепления. Высокая надежность вариаторов связано с простотой конструкции и минимуме используемых деталей. Однако следует оговориться, вариаторы, как правило, устанавливают на двигатели и аппараты малой мощности. Более подробно о комплектации модуля для мотобуксировщика (комплект M2), доступно на странице описания.

Фиксация вариатора к валу двигателя Lifan

Фиксация вариатора «Сафари» к валу двигателя осуществляется с помощью шпоночного соединения (ширина шпоночного паза 7 мм) и так называемого болта вариатора (М8 х 1.25). Болт вариатора является специальным крепежным элементом (обычные болты продаваемые в магазинах не подойдут). Может быть изготовлен самостоятельно, либо заказан у нас. Для самостоятельного изготовления болта вариатора можно использовать метиз М10х1.25 с последующим снятием старой резьбы и нарезкой новой, метрической.

Стоимость комплекта (двигатель + вариатор)

Цена комплекта состоящего из двигателя Lifan 190F (мощность 15 л.с. + катушка освещения 3А) составит ориентировочно 20960руб. В стоимость не включена доставка данного комплекта до потребителя. Форма предварительного заказа
