Регулятор оборотов вентилятора ∼220 В на асинхронном двигателе

Регулирование частоты оборотов электродвигателей — распространенная проблема. Как правило, схемы управления коллекторными двигателями относительно просты, а асинхронные двигатели требуют более сложных решений. Предлагаем устройство, которое идеально подходит для регулирования скорости вращения вентиляторов для ванных комнат и офисов, приводимых в движение асинхронными двигателями.

Регулятор оборотов вентилятора 220 В на асинхронном двигателе

В схеме используется специализированная интегральная микросхема типа U2008B. Контроллер разработан для небольших однофазных двигателей — он не подходит для управления коллекторными двигателями постоянного тока и асинхронными трехфазными двигателями.

Характеристика устройства:

• нагрузка: до 300 Вт
• привод – симистор
• плавное регулирование скорости вращения
• плавное регулирование минимального эффективного напряжения
• питание 220 В переменного напряжения

Описание схемы

Контроллер управления вентилятором построен на микросхеме U2008B. Конденсатор С2 отвечает за так называемый плавный пуск, благодаря которому не будет скачка напряжения на нагрузке при подключении регулятора к сети Элементы D1 и R1 выпрямляют напряжение (полупериод) и ограничивают его до значения, безопасного для интегральной микросхемы, а конденсатор C1 сглаживает это значение. Элементы R3 и R5 и потенциометр P1 являются делителями напряжения, используемыми для установки необходимого значения.

Рис. 1

Благодаря использованию резистора R2, непосредственно подключенного к фазовому проводу, внутренние блоки синхронизации U1 управляют активацией симистора синхронно с формой напряжения питания. Это в значительной степени сводит к минимуму радиопомехи, которые могут возникнуть при импульсном переключении больших индуктивностей, что характерно для обмоток электродвигателя, при высоких напряжениях питания. Таким образом, нет необходимости экранировать схему, и нет необходимости использовать сетевые фильтры. Уровень генерируемого шума намного ниже, чем при использовании стандартного импульсного блока питания.

Сборка устройства

Установка системы не есть сложной, но схема питается напрямую от электросети, поэтому рекомендуется, чтобы устройство была собрана без ошибок

При сборке обращайте внимание только на правильную полярность элементов

Рис. 2

После сборки подключите нагрузку и установите потенциометры P1 и P2 в соответствии с вашими потребностями. Потенциометр P1 используется для плавного регулирования скорости, а P2 устанавливает начальный угол, то есть минимальное эффективное напряжение на нагрузке. Любые регулировки следует производить изолированными инструментами.

Собранное устройство необходимо установить в корпус и убедиться, что все выступающие части надежно закреплены.

На рисунке 3 показан простейший способ подключения регулятора к нагрузке.

Рис. 3

Схема также подходит для управления коллекторными двигателями переменного тока, однако в этом случае можно отказаться от резистора R7 и дросселя L1.

• Контроллер вентилятора 12 В
• Простой терморегулятор для вентилятора
• Регулятор температуры
• Регулятор скорости вращения электродвигателя
• Регулятор скорости вращения кулера
• Самый простой регулятор напряжения 230 В

Электрика своими руками

егулировка оборотов электродвигателя часто бывает необходима как в производственных, так и каких то бытовых целях. В первом случае для уменьшения или увеличения частоты вращения применяются промышленные регуляторы напряжения – инверторные частотные преобразователи. А с вопросом, как регулировать обороты электродвигателя в домашних условиях, попробуем разобраться подробнее.

Необходимо сразу сказать, что для разных типов однофазных и трехфазных электрических машин должны применяться разные регуляторы мощности. Т.е. для асинхронных машин применение тиристорных регуляторов, являющихся основными для изменения вращения коллекторных двигателей, недопустимо.

Частотное регулирование

Ещё совсем недавно (10 лет назад) частотных регуляторов скорости двигателей на рынке было ограниченное количество, и стоили они довольно дорого. Причина — не было дешёвых силовых высоковольтных транзисторов и модулей.

Но разработки в области твердотельной электроники позволили вывести на рынок силовые IGBT-модули. Как следствие — массовое появление на рынке инверторных кондиционеров, сварочных инверторов, преобразователей частоты.

На данный момент частотное преобразование — основной способ регулирования мощности, производительности, скорости всех устройств и механизмов приводом в которых является электродвигатель.

Однако, преобразователи частоты предназначены для управления трёхфазными электродвигателями.

Однофазные двигатели могут управляться:

• специализированными однофазными ПЧ
• трёхфазными ПЧ с исключением конденсатора

Преобразователи для однофазных двигателей

В настоящее время только один производитель заявляет о серийном выпуске специализированного ПЧ для конденсаторных двигателей — INVERTEK DRIVES.

Это модель Optidrive E2

Для стабильного запуска и работы двигателя используются специальные алгоритмы.

При этом регулировка частоты возможна и вверх, но в ограниченном диапазоне частот, этому мешает конденсатор установленный в цепи фазосдвигающей обмотки, так как его сопротивление напрямую зависит от частоты тока:

f — частота тока

С — ёмкость конденсатора

В выходном каскаде используется мостовая схема с четырьмя выходными IGBT транзисторами:

Optidrive E2 позволяет управлять двигателем без исключения из схемы конденсатора, то есть без изменения конструкции двигателя — в некоторых моделях это сделать довольно сложно.

Преимущества специализированного частотного преобразователя:

• интеллектуальное управление двигателем
• стабильно устойчивая работа двигателя
• огромные возможности современных ПЧ:

• возможность управлять работой двигателя для поддержания определённых характеристик (давления воды, расхода воздуха, скорости при изменяющейся нагрузке)
• многочисленные защиты (двигателя и самого прибора)
• входы для датчиков (цифровые и аналоговые)
• различные выходы
• коммуникационный интерфейс (для управления, мониторинга)
• предустановленные скорости
• ПИД-регулятор

Использование ЧП для трёхфазных двигателей

Стандартный частотник имеет на выходе трёхфазное напряжение. При подключении к ему однофазного двигателя из него извлекают конденсатор и соединяют по приведённой ниже схеме:

Геометрическое расположение обмоток друг относительно друга в статоре асинхронного двигателя составляет 90°:

Фазовый сдвиг трёхфазного напряжения -120°, как следствие этого — магнитное поле будет не круговое , а пульсирующее и его уровень будет меньше чем при питании со сдвигом в 90°.

В некоторых конденсаторных двигателях дополнительная обмотка выполняется более тонким проводом и соответственно имеет более высокое сопротивление.

При работе без конденсатора это приведёт к:

• более сильному нагреву обмотки (срок службы сокращается, возможны кз и межвитковые замыкания)
• разному току в обмотках

Многие ПЧ имеют защиту от асимметрии токов в обмотках, при невозможности отключить эту функцию в приборе работа по данной схеме будет невозможна

Преимущества:

• более низкая стоимость по сравнению со специализированными ПЧ
• огромный выбор по мощности и производителям
• более широкий диапазон регулирования частоты
• все преимущества ПЧ (входы/выходы, интеллектуальные алгоритмы работы, коммуникационные интерфейсы)

Недостатки метода:

• необходимость предварительного подбора ПЧ и двигателя для совместной работы
• пульсирующий и пониженный момент
• повышенный нагрев
• отсутствие гарантии при выходе из строя, т.к. трёхфазные ПЧ не предназначены для работы с однофазными двигателями

Благодаря надежности и простоте конструкции асинхронные двигатели (АД) получили широкое распространение. В большинстве станков, промышленном и бытовом оборудовании применяются электродвигатели такого типа. Изменение скорости вращения АД производится механически (дополнительной нагрузкой на валу, балластом, передаточными механизмами, редукторами и т.д.) или электрическими способами. Электрическое регулирование более сложное, но и гораздо более удобное и универсальное.

Для многих агрегатов применяется именно электрическое управление. Оно обеспечивает точное и плавное регулирование пуска и работы двигателя. Электрическое управление производится за счет:

• изменения частоты тока;
• силы тока;
• уровня напряжения.

В этой статье мы рассмотрим популярные способы, как может осуществляться регулировка оборотов асинхронного двигателя на 220 и 380В.

Какие случаются поломки с асинхронными электромоторами

Несмотря на то, что асинхронные электромоторы и простые механизмы, но если их неверно эксплуатировать, когда вокруг сложные погодные условия и есть отклонения в параметрах питающих сетей от номинальных, то они выходят из строя. Вообще все поломки электро движков с фазными и короткозамкнутыми деталями делятся на 2 группы: электрического и механического плана.

Механического характера поломки

В эту область относят дефекты в корпусах моторов, крыльчатке вентиляторов. Также может деформироваться вал, износиться подшипники, ослабеть крепления обмоток статоров. К самому частому механическому повреждению относятся проблемы, связанные с подшипниками. Когда они изнашиваются, то при работе мотора повышается шум и возникают вибрации, затем движок перегревается.

Поломки электрического плана

В эту область относятся замыкания межвитковые. Также когда обрывается намотка, пробивается изоляция на корпусе, снижается сопротивление изоляционные, нарушаются соединения на контактах, изоляция магнитопровода, изнашиваются щетки или повреждаются контактные кольца.

Чтобы выяснить состояние намотки статора, придется воспользоваться мультиметром. Также он поможет выявить напряжение питающих сетей и все ли три фазы имеются. А вот выявить сопротивление изоляции намотки им не выйдет. Придется воспользоваться мегаомметром. Именно он будет измерять сопротивление, когда его прикладывают к тестируемым объектам с повышенным напряжением. Если сопротивление будет менее положенных 0,5 Мом, то мотор сушат. Но перед этим извлекают из чего ротор четырехполюсного асинхронного двигателя и вставляют на его место мощную лампу накала. Когда просушка завершена, снова делают замеры и расчет сопротивления. В некоторых случаях помогает.

Самые распространенные поломки, связанные с асинхронными электромоторами:

• несоосные валы;
• работа мотора на 2 фазах;
• межвитковые замыкания;
• дисбаланс в деталях электромоторов;
• обрываются или ослабляются крепления стержней беличьих клеток;
• перегружается или перегревается статор;
• повреждены подшипники;
• неравномерные воздушные зазоры между статорами и роторами.

В некоторых случаях поможет замена подшипника кз или устранение перегрузки движка. Также помогает доливка масла или чистка, сушка, проверка напряжения на запитывающих проводах, назначение и устранение замыкания. Но перед всеми манипуляциями желательно снимать защитные кожухи. В крайнем случае придется полностью менять весь движок.

Частотное регулирование

Ещё совсем недавно (10 лет назад) частотных регуляторов скорости двигателей на рынке было ограниченное количество, и стоили они довольно дорого. Причина — не было дешёвых силовых высоковольтных транзисторов и модулей.

Но разработки в области твердотельной электроники позволили вывести на рынок силовые IGBT-модули. Как следствие — массовое появление на рынке инверторных кондиционеров, сварочных инверторов, преобразователей частоты.

На данный момент частотное преобразование — основной способ регулирования мощности, производительности, скорости всех устройств и механизмов приводом в которых является электродвигатель.

Однако, преобразователи частоты предназначены для управления трёхфазными электродвигателями.

Однофазные двигатели могут управляться:

• специализированными однофазными ПЧ
• трёхфазными ПЧ с исключением конденсатора

Преобразователи для однофазных двигателей

В настоящее время только один производитель заявляет о серийном выпуске специализированного ПЧ для конденсаторных двигателей — INVERTEK DRIVES.

Это модель Optidrive E2

Для стабильного запуска и работы двигателя используются специальные алгоритмы.

При этом регулировка частоты возможна и вверх, но в ограниченном диапазоне частот, этому мешает конденсатор установленный в цепи фазосдвигающей обмотки, так как его сопротивление напрямую зависит от частоты тока:

f — частота тока

С — ёмкость конденсатора

В выходном каскаде используется мостовая схема с четырьмя выходными IGBT транзисторами:

Optidrive E2 позволяет управлять двигателем без исключения из схемы конденсатора, то есть без изменения конструкции двигателя — в некоторых моделях это сделать довольно сложно.

Преимущества специализированного частотного преобразователя:

• интеллектуальное управление двигателем
• стабильно устойчивая работа двигателя
• огромные возможности современных ПЧ:

• возможность управлять работой двигателя для поддержания определённых характеристик (давления воды, расхода воздуха, скорости при изменяющейся нагрузке)
• многочисленные защиты (двигателя и самого прибора)
• входы для датчиков (цифровые и аналоговые)
• различные выходы
• коммуникационный интерфейс (для управления, мониторинга)
• предустановленные скорости
• ПИД-регулятор

Минусы использования однофазного ПЧ:

Использование ЧП для трёхфазных двигателей

Стандартный частотник имеет на выходе трёхфазное напряжение. При подключении к ему однофазного двигателя из него извлекают конденсатор и соединяют по приведённой ниже схеме:

Геометрическое расположение обмоток друг относительно друга в статоре асинхронного двигателя составляет 90°:

Фазовый сдвиг трёхфазного напряжения -120°, как следствие этого — магнитное поле будет не круговое , а пульсирующее и его уровень будет меньше чем при питании со сдвигом в 90°.

В некоторых конденсаторных двигателях дополнительная обмотка выполняется более тонким проводом и соответственно имеет более высокое сопротивление.

При работе без конденсатора это приведёт к:

• более сильному нагреву обмотки (срок службы сокращается, возможны кз и межвитковые замыкания)
• разному току в обмотках

Многие ПЧ имеют защиту от асимметрии токов в обмотках, при невозможности отключить эту функцию в приборе работа по данной схеме будет невозможна

Преимущества:

• более низкая стоимость по сравнению со специализированными ПЧ
• огромный выбор по мощности и производителям
• более широкий диапазон регулирования частоты
• все преимущества ПЧ (входы/выходы, интеллектуальные алгоритмы работы, коммуникационные интерфейсы)

Недостатки метода:

• необходимость предварительного подбора ПЧ и двигателя для совместной работы
• пульсирующий и пониженный момент
• повышенный нагрев
• отсутствие гарантии при выходе из строя, т.к. трёхфазные ПЧ не предназначены для работы с однофазными двигателями

Благодаря надежности и простоте конструкции асинхронные двигатели (АД) получили широкое распространение. В большинстве станков, промышленном и бытовом оборудовании применяются электродвигатели такого типа. Изменение скорости вращения АД производится механически (дополнительной нагрузкой на валу, балластом, передаточными механизмами, редукторами и т.д.) или электрическими способами. Электрическое регулирование более сложное, но и гораздо более удобное и универсальное.

Для многих агрегатов применяется именно электрическое управление. Оно обеспечивает точное и плавное регулирование пуска и работы двигателя. Электрическое управление производится за счет:

• изменения частоты тока;
• силы тока;
• уровня напряжения.

В этой статье мы рассмотрим популярные способы, как может осуществляться регулировка оборотов асинхронного двигателя на 220 и 380В.

Регуляторы оборотов электродвигателя

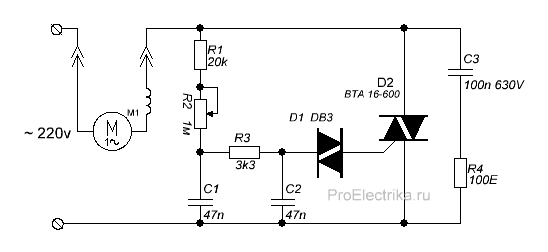

Схемы изменения частоты вращения электродвигателей в большинстве случаев построены на тиристорных регуляторах, ввиду своей простоты и надежности.

Принцип работы представленной схемы следующий: конденсатор С1 заряжается до напряжения пробоя динистора D1 через переменный резистор R2, динистор пробивается и открывает симистор D2, управляющий нагрузкой. Напряжение на нагрузке зависит от частоты открывания D2, зависящее в свою очередь от положения движка переменного сопротивления. Данная схема не снабжена обратной связью, т.е. при изменении нагрузки обороты также будут меняться и их придется подстраивать. По такой же схеме происходит управление оборотами импортных бытовых пылесосов.

И так, задача понизить частоту, Двигатель, 2,2 кВт, 380В, 2850 об/мин, звезда. наружу выходят три провода.Разобрал, изменил подключение на треугольник, подключил на одну фазу. Работает. Но, желательно было бы понизить обороты, раза в два, тысячи до полторы…Номинальной мощности мне все равно много, ее падение в два раза не парит ни сколько…

На сколько мне известно, частоту можно изменить основными четырьмя способами:

Изменить напряжение (тут боюсь, 110В его не вытянут)Редуктор (очень замудренно и сильно увеличивает занимаемую площать)Изменить кол-во полюсов (внутри только три полюса, подключением обмоток не прокатит)Изменить частоту питающей сети (само собой, частотники, это дорого)

Об этом лекции можно не копипастить, поиском пользоваться умею.

Смысл в другом… А что, если питание пропустить через диод?То есть, на одном полюсе урезать частоту?Были ли у кого-то подобные эксперименты?

Частотное регулирование

Ещё совсем недавно (10 лет назад) частотных регуляторов скорости двигателей на рынке было ограниченное количество, и стоили они довольно дорого. Причина — не было дешёвых силовых высоковольтных транзисторов и модулей.

Но разработки в области твердотельной электроники позволили вывести на рынок силовые IGBT-модули. Как следствие — массовое появление на рынке инверторных кондиционеров, сварочных инверторов, преобразователей частоты.

На данный момент частотное преобразование — основной способ регулирования мощности, производительности, скорости всех устройств и механизмов приводом в которых является электродвигатель.

Однако, преобразователи частоты предназначены для управления трёхфазными электродвигателями.

Однофазные двигатели могут управляться:

• специализированными однофазными ПЧ
• трёхфазными ПЧ с исключением конденсатора

Преобразователи для однофазных двигателей

В настоящее время только один производитель заявляет о серийном выпуске специализированного ПЧ для конденсаторных двигателей — INVERTEK DRIVES.

Это модель Optidrive E2

Для стабильного запуска и работы двигателя используются специальные алгоритмы.

При этом регулировка частоты возможна и вверх, но в ограниченном диапазоне частот, этому мешает конденсатор установленный в цепи фазосдвигающей обмотки, так как его сопротивление напрямую зависит от частоты тока:

f — частота тока

С — ёмкость конденсатора

В выходном каскаде используется мостовая схема с четырьмя выходными IGBT транзисторами:

Optidrive E2 позволяет управлять двигателем без исключения из схемы конденсатора, то есть без изменения конструкции двигателя — в некоторых моделях это сделать довольно сложно.

Преимущества специализированного частотного преобразователя:

• • • • интеллектуальное управление двигателем
      • стабильно устойчивая работа двигателя
      • огромные возможности современных ПЧ:
        • возможность управлять работой двигателя для поддержания определённых характеристик (давления воды, расхода воздуха, скорости при изменяющейся нагрузке)
        • многочисленные защиты (двигателя и самого прибора)
        • входы для датчиков (цифровые и аналоговые)
        • различные выходы
        • коммуникационный интерфейс (для управления, мониторинга)
        • предустановленные скорости
        • ПИД-регулятор

Использование ЧП для трёхфазных двигателей

Стандартный частотник имеет на выходе трёхфазное напряжение. При подключении к ему однофазного двигателя из него извлекают конденсатор и соединяют по приведённой ниже схеме:

Геометрическое расположение обмоток друг относительно друга в статоре асинхронного двигателя составляет 90°:

Фазовый сдвиг трёхфазного напряжения -120°, как следствие этого — магнитное поле будет не круговое , а пульсирующее и его уровень будет меньше чем при питании со сдвигом в 90°.

В некоторых конденсаторных двигателях дополнительная обмотка выполняется более тонким проводом и соответственно имеет более высокое сопротивление.

При работе без конденсатора это приведёт к:

• более сильному нагреву обмотки (срок службы сокращается, возможны кз и межвитковые замыкания)
• разному току в обмотках

Многие ПЧ имеют защиту от асимметрии токов в обмотках, при невозможности отключить эту функцию в приборе работа по данной схеме будет невозможна

Преимущества:

• • • • • более низкая стоимость по сравнению со специализированными ПЧ
        • огромный выбор по мощности и производителям
        • более широкий диапазон регулирования частоты
        • все преимущества ПЧ (входы/выходы, интеллектуальные алгоритмы работы, коммуникационные интерфейсы)

Недостатки метода:

• • • • • необходимость предварительного подбора ПЧ и двигателя для совместной работы
        • пульсирующий и пониженный момент
        • повышенный нагрев
        • отсутствие гарантии при выходе из строя, т.к. трёхфазные ПЧ не предназначены для работы с однофазными двигателями

Режимы работы

Электродвигатель асинхронного типа универсальный механизм и по продолжительности работы имеет несколько режимов:

• Продолжительный;
• Кратковременный;
• Периодический;
• Повторно-кратковременный;
• Особый.

Продолжительный режим – основной режим работы асинхронных устройств, который характеризуется постоянной работой электродвигателя без отключений с неизменной нагрузкой. Такой режим работы самый распространенный, используется на промышленных предприятиях повсеместно.

Кратковременный режим – работает до достижения постоянной нагрузки определенное время (от 10 до 90 минут), не успевая максимально разогреться. После этого отключается. Такой режим используют при подаче рабочих веществ (воду, нефть, газ) и прочих ситуациях.

Периодический режим – продолжительность работы имеет определенное значение и по завершении цикла работ отключается. Режим работы пуск-работа-остановка. При этом он может отключаться на время, за которое не успевает остыть до внешних температур и включаться заново.

Повторно-кратковременный режим – двигатель не нагревается максимально, но и не успевает остыть до внешней температуры. Применяется в лифтах, эскалаторах и прочих устройствах.

Особый режим – продолжительность и период включения произвольный.

В электротехнике существует принцип обратимости электрических машин — это означает, что устройство может, как преобразовывать электрическую энергию в механическую, так и совершать обратные действия.

Асинхронные электродвигатели тоже соответствуют этому принципу и имеют двигательный и генераторный режим работы.

Двигательный режим – основной режим работы асинхронного электродвигателя. При подаче напряжения на обмотки возникает электромагнитный вращающий момент, увлекающий за собой ротор с валом и, таким образом, вал начинает вращаться, двигатель выходит на постоянную частоту вращения, совершая полезную работу.

Генераторный режим – основан на принципе возбуждения электрического тока в обмотках двигателя при вращении ротора. Если вращать ротор двигателя механическим способом, то на обмотках статора образуется электродвижущая сила, при наличии конденсатора в обмотках возникает емкостный ток. Если емкость конденсатора будет определенного значения, зависящего от характеристик двигателя, то произойдет самовозбуждение генератора и возникнет трехфазная система напряжений. Таким образом короткозамкнутый электродвигатель будет работать как генератор.

Регуляторы стандартные

Что касается данных компонентов, то они реализуются множеством способов. Первая и самая простая схема – тиристорная. Такая технология применяется в бытовых приборах: стиральных машинах, дрелях, шуруповертах, пылесосах, и др. С легкостью подключаются к сетям переменного тока, в том числе и бытового назначения.

Стандартная схема

Работа этой схемы довольно простая: на всех участках сетевых токов, конденсатор получает ток при помощи резистора. Зарядка осуществляется до уровня открытия динистора, который подключен к регулирующим электродам сисмстора. После этого последний открывается и через него проходит ток к нагрузкам КД.

Схема дает возможность продуктивно регулировать время подзарядки конденсатора в управленческой цепи, а также определяя среднюю мощность напряжения, подаваемую на мотор.

 Давайте упорядочим все шаги работы данной схемы. Вот они:

1. подача тока к конденсатору от источника питания на 220 вольт;
2. напряжение для пробоя динистора подается также, но уже через резистор переменного типа;
3. непосредственно пробой;
4. открытие симистора. Компонент работает непосредственно с показателями нагрузки;
5. чем выше напряжение – тем чаще симистор открывается.

Данная технология обеспечивает простое, но в то же время эффективное регулирование интенсивности оборотов. Но, в то же время применение стандартной схемы не обеспечивает обратной связи, что также стоит учитывать при ее реализации. Исходя из этого, нужно также знать, что при изменении показателей нагрузки, параллельно будут нуждаться в настройке обороты мотора.

Схема симисторная

Этот механизм имеет много общих параметров с диммером, применяемом для регулирования уровня яркости ламп накалывания. Обратная связь также отсутствует. Реализовать реверс по току моно, но с применением вспомогательной электроники. Это делается для того, чтобы беспрепятственно удерживать мощность на заданных показателях, не допуская перегревов и перегрузок.

Реостатная схема

Относится к модифицированным схемам, но, несмотря на это, ее реализация также отличается простотой. С помощью получается стабилизировать обороты, а также рассеивать огромное количество вырабатываемого тепла. Регулировка осуществляется с помощью радиатора, который нужно заранее заготовить. Надо обеспечить и эффективный отвод тепла, что приводит к потерям энергии и, как следствие – коэффициента полезного действия. Для того чтобы предотвратить эти недостатки, рекомендуют применять активное охлаждение на постоянной основе.

Реостатная схема пример

Полученный регулятор ограничитель отличается своей эффективностью, при реализации смены числа оборотов двигателя. Также достичь производительности помогут силовые транзисторы, «отбирающие» определенную долю напряжения. Это обусловливается тем, что количество тока из сети 220В доходит до мотора в меньшем объеме, благодаря этому, силовой агрегат не сталкивается с большими нагрузками.

Интегральная

Стабилизация также относится к модифицированным схемам. Здесь в основе процесса регулирования лежит таймер интегрального действия. Его основная задача – контролировать уровни нагрузки на электродвигатель. Здесь также находят свое применение транзисторы. Особенность обусловливается микроконтроллером, входящим в состав системы, при этом, обладающим высокими параметрами выходного напряжения.

В ситуациях, когда имеет место нагрузка в 0,1 ампер, все токи поступают напрямую на плату, обходя транзисторы. Чтобы обеспечить эффективную работу регулятора, необходимо, чтобы на затворе было напряжение 12в. Следовательно, для слаженной работы, электрическая цепь и уровень напряжения в источнике питания должны соответствовать этому диапазону. Ресурс регулятора позволяет устанавливать компонент в мощных модификациях, для точного и быстрого регулирования их работы.

Интегральная схема

Электрика своими руками

егулировка оборотов электродвигателя часто бывает необходима как в производственных, так и каких то бытовых целях. В первом случае для уменьшения или увеличения частоты вращения применяются промышленные регуляторы напряжения – инверторные частотные преобразователи. А с вопросом, как регулировать обороты электродвигателя в домашних условиях, попробуем разобраться подробнее.

Необходимо сразу сказать, что для разных типов однофазных и трехфазных электрических машин должны применяться разные регуляторы мощности. Т.е. для асинхронных машин применение тиристорных регуляторов, являющихся основными для изменения вращения коллекторных двигателей, недопустимо.

Регуляторы оборотов электродвигателя

Схемы изменения частоты вращения электродвигателей в большинстве случаев построены на тиристорных регуляторах, ввиду своей простоты и надежности.

Принцип работы представленной схемы следующий: конденсатор С1 заряжается до напряжения пробоя динистора D1 через переменный резистор R2, динистор пробивается и открывает симистор D2, управляющий нагрузкой. Напряжение на нагрузке зависит от частоты открывания D2, зависящее в свою очередь от положения движка переменного сопротивления. Данная схема не снабжена обратной связью, т.е. при изменении нагрузки обороты также будут меняться и их придется подстраивать. По такой же схеме происходит управление оборотами импортных бытовых пылесосов.

И так, задача понизить частоту, Двигатель, 2,2 кВт, 380В, 2850 об/мин, звезда. наружу выходят три провода. Разобрал, изменил подключение на треугольник, подключил на одну фазу. Работает. Но, желательно было бы понизить обороты, раза в два, тысячи до полторы… Номинальной мощности мне все равно много, ее падение в два раза не парит ни сколько…

На сколько мне известно, частоту можно изменить основными четырьмя способами:

Изменить напряжение (тут боюсь, 110В его не вытянут) Редуктор (очень замудренно и сильно увеличивает занимаемую площать) Изменить кол-во полюсов (внутри только три полюса, подключением обмоток не прокатит) Изменить частоту питающей сети (само собой, частотники, это дорого)

Об этом лекции можно не копипастить, поиском пользоваться умею.

Смысл в другом… А что, если питание пропустить через диод? То есть, на одном полюсе урезать частоту? Были ли у кого-то подобные эксперименты?
