Проводим промывку системы охлаждения двигателя Ваз 2110 инжектор датчик воздуха

Данная система устанавливается практически на все современные автомобили, и Ваз 2110 не исключение. ЭСУД это тот же инжектор, который в последнее время полностью вытеснил карбюраторный вариант, в силу своих явных преимуществ. Как известно, в отличие от карбюраторного двигателя, инжектор осуществляет впрыск и подачу топлива за счет форсунок(см. Форсунки ваз 2110 и их прочистка), управляемых электронной системой.Не только этим, но и другими преимуществами отличается электронная инжекторная система от карбюраторной. «Умная» электроника позволяет точно дозировать топливовоздушную смесь, что обеспечивает лучшие показатели в экономии топлива и мощности двигателя. Кроме того, благодаря инжектору обеспечивается экологическая составляющая – выброс вредных веществ в атмосферу уже не такой, как раньше.

Что для этого нужно?

Первым делом нужно разобраться, какие элементы, материалы и инструменты вам пригодятся в процессе установки подогрева.

Элемент

Пояснение

Они требуются для спинок и сидений. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ 2110. Они продаются в комплектах на два кресла. Их стоимость составляет от 1000 до 1400 рублей. В комплекте предоставляется также проводка и кнопки включения, отключения подогрева

Не всегда идут в комплекте. Они служат для включения и выключения работы системы подогрева сидений

Она служит для соединения подогрева с бортовой сетью автомобиля

Если сиденья уже достаточно изношены, не помешает замена поролона, который недолговечен

Выбирайте только качественные материалы, приобретайте комплекты в проверенных торговых точках. Нагрев осуществляется за счет электричества, что всегда опасно для жизни и здоровья человека.

Обзор комплекта.

Хочу предупредить, если вы себе не доверяете, доверьте установку специалистам. Все действия вы делаете на свой страх и риск.

Пришёл в гараж, прогрел двигатель, чтобы с холодным не возиться, разобрал машину. Ну как разобрал, снял воздушный фильтр и аккумулятор. И понял, что на Солярисе нет сливной пробки, охлаждающей жидкости в блоке. Такого я не ожидал, а как. Полез в инет, нашёл подсказку, что завод изготовитель рекомендует ставить подогрев двигателя между обраткой печки (вход в подогрев двигателя) и верхним патрубком радиатора. Ну раз рекомендует, так и будем делать. Руководство по эксплуатации и Руководство по монтажу находятся на этой странице. Проблема — определить какой из патрубков обратка.

Пришлось по-быстрому собрать авто обратно, но так, на быстрячка, ничего не прикручивая. Завел, включил печку на полную, стал проверять температуру патрубков на ощупь, засомневался. Решил не гадать, взял цифровой термометр – померил. Выяснил, что вход снизу, обратка сверху. Разница всего в 3 градуса. Выбрал место установки самого подогревателя.

Вырезал кусок шланга сантиметра 2,5 на патрубке печки. Вставил тройник, зажал хомутами (кстати, хомуты я поменял, поставил свои из нержавейки, те, что в комплекте, уж очень слабенькие).

Залил жидкость обратно. Собрал машину обратно. Завел, погонял двигатель. До начала операции ОЖ в расширительном бочке было чуть больше половины, сейчас на сантиметр выше минимума. Но ведь выше, значит за антифризом бежать не надо. Проверил, включив в розетку, все работает. На следующий день поменял купленный тосол на антифриз G11.

Оказалось все достаточно просто.

Операция по вживлению подогрева двигателя продолжалась около часа. Кто прочитает эту статью, справится минут за сорок. Так что, не волнуйтесь, ничего сложного в самостоятельной установке нет. Инструменты нужны общедоступные, разве что, ключ на 7 может быть не у всех, им удобней хомуты затягивать, и то, если нет — можно отверткой справиться. Комплект оказался достаточно универсальным, осталась масса деталей, большое разнообразие способов крепления, достаточная длина шлангов, разнообразие тройников. Только хомуты подкачали, по моему мнению, я такие даже на садовые шланги не ставлю. Мне кажется, комплект подойдет к большому числу отечественных автомобилей и иномарок. Это не реклама, я не имею отношения к производству, это мое личное мнение.

Всем спасибо, буду рад, если кому-нибудь смог помочь в выборе и установке установке подогревателя двигателя.

Если у вас нет в магазинах такого чуда, можно купить у китайцев. Есть похожий набор. Продавец нормальный, отзывы гуд.

Снял видео о запуске в -31°C машина стоит в холодном гараже. За один час до выезда включился подогрев, по таймеру. Далее на видео видно (извините за качество, телефон в темном гараже плохо снимает), перед запуском датчик температуры показывает 6 делений, после запуска, первую минуту температура уменьшается до одного деления, но еще через минуту, температура начинает снова расти. Растет примерно на 1 деление в минуту.

К началу статьи.

P.S. Интересное видео: Гололед.

https://youtube.com/watch?v=sTURHOQWc9M

Эту статью находят по словам:

установка подогрева двигателя

как установить подогрев двигателя

установка подогревателя двигателя солярис автомат

установка котла подогрева на автомобиль своими руками

как установить котел подогрева на хендай солярис

как установить обогрев двигателя

автомобильный электроподогреватель старт классик установка

подогрев двигателя установка

электро подогрев двигателя хёндай солярис

Прочитайте статью про строительный фен, он тоже может помочь в запуске двигателя зимой.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

• заряжать аккумуляторы;
• нагнетать тёплый воздух в салон;
• управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

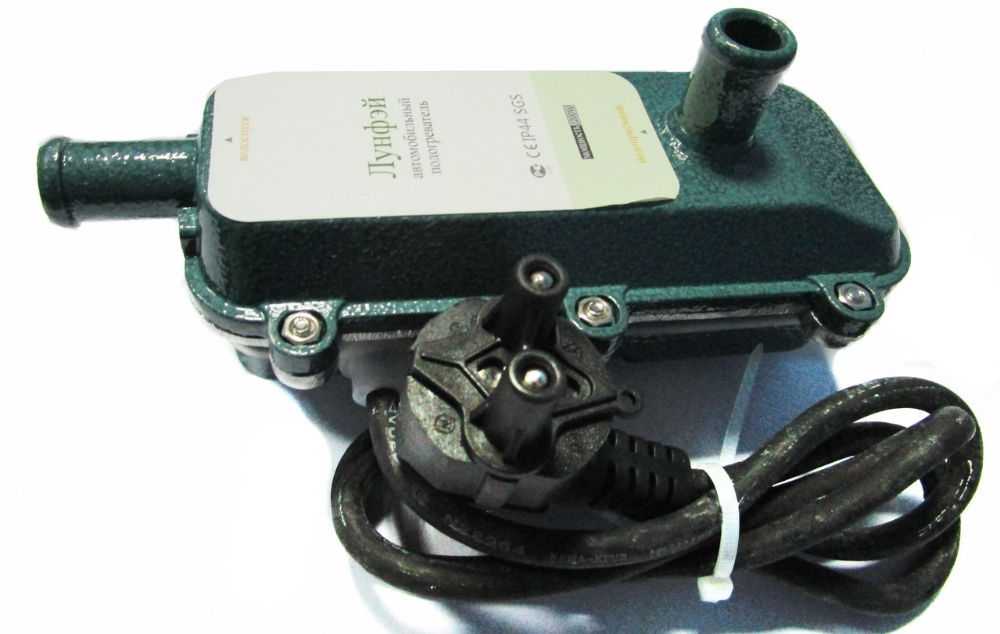

№4 — Лунфей

Вопреки многим отрицательным отзывам, продукция компании Лунфей является одной из самых популярных на рынке. Мнения пользователей разошлись – одни хвалят показатели эффективности и демократичную цену, другие наоборот – сетуют на частый брак и различные неисправности. Таким образом, покупая прибор, не знаешь – повезёт тебе или нет. Однако, стоит отметить, что в случае, если удача всё-таки будет на вашей стороне – вы получите в своё распоряжение один из лучших подогревателей на рынке.

Мощность модели равна 3кВт, охлаждающая жидкость нагревается ТЭНом, а прогон антифриза осуществляется центробежным насосом. Питание происходит посредством подключения к обычной электросети 220В, при этом присутствует небольшой недочет – шнур модели коротковат, поэтому придётся раскошелится на дополнительный удлинитель. Вопрос габаритов отпадает – Лунфей одинаково удачно можно использовать, как для легковых автомобилей, так и для грузовых. В магазинах цена данного подогревателя обычно равна 4300 рублям.

Установка автономной системы

Автономные подогреватели обладают более обширным перечнем преимуществ. Во многом именно за счёт своей независимости от внешних источников питания. Всё работает через аккумулятор и топливную систему. Можно установить отдельный бак для подогревателя, либо же соединиться с основным автомобильным топливным баком.

Здесь история примерно та же, что и в случае с электрическими аналогами. То есть не существует универсальной инструкции по монтажу. Подогреватели имеют разную конструкцию, устройство и принцип работы, хотя функционируют все на топливе. Потому используйте в качестве основы руководство, которое предлагает производитель.

Если говорить в общих чертах, то вся процедура включает в себя несколько последовательных этапов.

• Сначала выбирается место для размещения оборудования. Его следует установить и надёжно закрепить. Зачастую изготовитель даёт советы по выбору места, но тут не забывайте смотреть на особенности собственной машины.
• На следующем этапе устанавливается электронасос. Фактически это электромотор с помпой, который будет принудительно качать жидкость по контуру. Не имеет значения, в насколько нижней точке будет монтироваться система. Насос позволит ей циркулировать в любом случае.
• Следующими идут воздухозаборники и система для обеспечения выпуска выхлопного газа. Для сгорания топлива оборудованию требуется кислород. А на выходе получается выхлоп. Это заставляет задуматься об одном характерном недостатке. Дело всё в необходимости наличия вентиляции в гараже. В закрытых помещениях автономные подогреватели лучше не использовать.
• Далее монтируются компоненты системы для обеспечения подачи топлива. Сюда относят заборник горючего, насос и топливопровод.
• Поскольку оборудование всё равно нуждается в токе, создаётся электросхема подогревателя. Так будет питать насосы. Самым оптимальным вариантом источника питания считается аккумулятор. Причём иногда отдельно ставится ещё одна аккумуляторная батарея, чтобы не садить основную АКБ.
• На последнем этапе монтируется пульт управления.

На этом установку автономного предпускового подогревателя для автомобильного двигателя можно считать завершённой.

Процедура имеет ряд нюансов, особенностей и некоторых сложностей

Тут важно не отходить от основной схему установки, прислушиваться к мнению специалистов и не забывать о рекомендациях самого производителя

Наличие в машине подогревателя даёт возможность снизить скорость износа двигателя, который обусловлен частыми холодными пусками. Даже кратковременный пуск мотора в условиях низких температур окружающей среды наносит существенный вред мотору и связанному с ним оборудованию.

Но не забывайте, что подогреватели нужны далеко не всегда и не всем.

Устанавливать электрические ППД заметно проще по сравнению с автономными аналогами. Потому последние предпочитают монтировать на автомобили с помощью специалистов. Практически в каждом городе есть сервисы, занимающиеся установкой и обслуживанием предпусковых подогревателей.

Неисправности

Двигатели ВАЗ 21124 обладают тем же набором характерных недостатков, свойственных всем вазовским моторам. Чаще всего встречаются:

НЕИСПРАВНОСТИ	ПРИЧИНЫ	СПОСОБЫ УСТРАНЕНИЯ
Мотор работает нестабильно или глохнет на холостом ходу.	Сломан датчик холостого хода. Подсос воздуха через шланги вентиляции картера и шланг, соединяющий впускной трубопровод и вакуумный усилитель тормозов.	Поменять датчик холостого хода; поменять поврежденные шланги; подтянуть хомуты крепления шлангов. Если не помогает, проверить исправность системы впрыска топлива.
Мотор не развивает полной мощности.	Дроссельная заслонка открывается неполностью. Сломан датчик дроссельной заслонки. Воздушный фильтр засорен. Некачественное топливо.	Отрегулировать привод дроссельной заслонки; поменять неисправный датчик; поменять воздушный фильтр.
Повышенный расход топлива.	Протечки топлива в соединениях. Сломаны форсунки и/или система зажигания. Повышенное сопротивление движению авто.	Залить качественное топливо; проверить и при необходимости подтянуть хомуты крепления. Поврежденные детали заменить; проверить работу системы управления мотором и впрыска топлива; проверить углы установки передних колес, работу тормозной системы и давление в шинах.

«Лада» десятого семейства в кузове «хэтчбек» – это модель ВАЗ-2112. Все авто этого семейства выпускались до 2009 года. Гамма двигателей включала в себя четыре варианта. Среди них, кстати, были два 8-клапанника. Дальше мы приводим характеристики 16-клапанных моторов, а двигатели с 8-ю клапанами внимания не заслуживают. График крутящего момента доказывает правильность этих слов. Итак, рассмотрим характеристики двигателей ВАЗ-2112 с четырьмя клапанами на цилиндр.

124 двигатель под капотом «двенашки»

В поршнях двигателей 124-й серии сделаны проточки под клапаны. Проще говоря, ДВС ВАЗ-21120 – втыковый ( в результате , а дальше как повезёт), а 21124 – не втыковый (). Оценим крутящий момент.

Момент сил, Н*м

Интереснее всего здесь выглядит мотор ВАЗ-21120. По «тяге на низах» он мало уступает 8-клапанникам.

Формальные характеристики

Приводим характеристики двух разных моторов:

• Модель ДВС: 21120/21124;
• Рабочий объём: 1,488/1,596 л;
• Степень сжатия: 10,5/10,3;
• Мощность: 93/90 л.с.;
• Обороты номинальной мощности: 5600/5000 об/мин;
• Наибольший крутящий момент: 140/131 Н*м;
• Рекомендуемое топливо: АИ-95/АИ-95;
• Экология: Евро-3/Евро-4 или Евро-3.

Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.

В комплекте должны быть следующие детали:

• кронштейн, 1 шт.;
• тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
• болт M6–35, 2 шт.;
• гайка M6, 2 шт.;
• шайба пружинная 6, 2 шт.;
• хомут 16 х 27, 6 шт.;
• хомут 30 х 45, 2 шт.;
• рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
• защитный рукав 25 х 40, длиной 50 мм;
• ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

1. Загоняем автомобиль на смотровую яму.
2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

Видео: установка предпускового подогревателя «Старт-М» на авто «Лада Гранта»

Моторный отсек Granta c 8-клапанным двигателем и механической коробкой, которая управляются не тросом, а кулисой, немного отличается по конструкции. Стартёр расположен не так, как в модификации, описанной выше. Схема подключения «Северса» мощностью 1.5 квт также отличается от вышеописанной. Нужно приобрести котёл вместе с монтажным набором 32 к ВАЗ — 2190.

В набор входят хомуты, рукав, кронштейны, тройник и весь необходимый крепёж

Перед установкой следует подготовить необходимый инструмент:

• набор гаечных ключей;
• плоскую отвёртку;
• герметик;
• острый нож;
• тосол, объёмом от 1 до 1.5 литра;
• ёмкость, в которую сольётся охлаждающая жидкость.

Работа производится в такой последовательности:

1. Автомобиль загоняем на смотровую яму.
2. К котлу крепим кронштейн.

Для монтажа используются шпильки, втулки, шайбы и гайки, идущие в комплекте

Перед тем, как надеть рукава, следует смазать герметиком штуцеры подогревателя

Для крепления используются болты М6 x 60 и стопорящие гайки, либо штатные болты и гайки М6 с шайбами

Перед монтажом тройника на концы патрубка и рукав следует надеть хомуты

Подогреватель двигателя 220В: принцип работы, основные преимущества и особенности

Итак, среди электрических подогревателей самым эффективным является устройство, работающее от розетки. С одной стороны, такой тип не обеспечивает автономности.Однако с другой, если рядом с автомобилем имеется розетка (например, на стоянке, в гараже или не отапливаемом паркинге), тогда электрический подогрев двигателя 220 В станет лучшим решением в качестве предпускового подогрева.

Прежде всего, цена такого устройства заметно ниже по сравнению с автономными отопителями и подогревателями типа Вебасто или Гидроник. Второе, приборы при подключении к бытовой сети не потребляют слишком много электричества, что дешевле автозапуска (в плане затрат на топливо). Третье, подогреватель двигателя 220в с помпой позволяет быстро прогреть двигатель, что значительно упрощает запуск и последующую эксплуатацию автомобиля.

Также подогреватель двигателя 220В позволяет сократить расход бензина на прогрев, снизить интенсивность износа деталей ДВС, способен обеспечить гарантированный запуск двигателя в сильные холода.

Что касается работы, такой нагреватель подогревает охлаждающую жидкость двигателя за счет установки термоэлемента. Если просто, ОЖ циркулирует по малому кругу, куда также вмонтирован нагревательный элемент. За циркуляцию антифриза при неработающем двигателе отвечает помпа, являющаяся составным элементом подогревателя.

Как только жидкость прогреется до нужной температуры, специальное термореле отключит подогреватель от сети. Это позволяет избежать перегрева ОЖ, а также дает возможность оставить автомобиль в гараже или паркинге на время стоянки.

Получается, предпусковые подогреватели двигателя с помпой, которые наиболее востребованы, фактически работают следующим образом:

1. встроенный ТЭН нагревает антифриз или тосол внутри двигателя (электро подогреватель работает от бытовой сети);
2. помпа принудительно прогоняет ОЖ по малому кругу рубашки охлаждения;
3. весь процесс повторяется до полного прогрева двигателя;
4. с учетом того, что предпусковой подогреватель оснащен термостатом, нагрев отключается после того, как антифриз прогреется до заданной температуры.

Сегодня купить предпусковой подогреватель данного типа не составляет труда. Однако следует отдавать предпочтение проверенным решениям, так как на рынке есть откровенно дешевые изделия, надежность и эффективность работы которых ставится под сомнение.

На практике, спросом пользуются предпусковые подогреватели Defa, подогреватель Старт-М, Северс-М, Электростарт, Лунфей и т.д. Например, DEFA WarmUp отличается простотой и надежностью, однако цена данного импортного устройства достаточно высокая по сравнению с отечественными или менее известными аналогами.

Обратите внимание, подогревательные элементы данного типа изготавливают под двигатели разных авто. При этом следует учитывать, что нагреватель устанавливается в заглушки двигателя

Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость. После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС.

Что касается подогревателей, одни устройства имеют расширенную функциональность (например, пульт управления и модуль для управления системой в комплекте), тогда как другие комплекты могут отличаться простотой. Также есть системы с помпой или подогреватель без насоса для прокачки ОЖ (без помпы с принудительной прокачкой).

Например, при подключении в розетку 220В, охлаждающая жидкость нагревается в корпусе нагревателя, затем при помощи клапана (по причине разности давления) удается реализовать направленную циркуляцию антифриза или ТОСОЛа через нагреватель и систему охлаждения ДВС.

При этом снова обращаем внимание на то, что не следует останавливать свой выбор на самых дешевых решениях неизвестных производителей. Дело в том, что некоторые предпусковые подогреватели (например,  дешевые китайские системы) отличаются низким качеством комплектующих

Само собой, страдает не только надежность и эффективность, но и безопасность. Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д.
