Неисправности в работе редукционного клапана
Строение редукционного клапана довольно простое, что обеспечивает его надёжность и уменьшает вероятность поломки. Однако иногда такое всё же происходит. Чаще всего это связано с износом механизма, поэтому не забывайте регулярно проводить диагностику всех составных элементов автомобиля, а также своевременно менять устаревшие детали.
Существует два основных типа неисправности механизма.
- Клапан создаёт недостаточное давление. Обычно причина этой проблемы кроется в пружине. При долгой работе она становится менее упругой и растягивается. В результате клапан всё время находится в приоткрытом состоянии. За счёт этого давление уменьшается, а масло не достигает некоторых узлов двигателя. Иногда случается, что непрофессиональные мастера во время ремонта устанавливают пружину с недостаточной упругостью. Это приводит к такому же эффекту.
- В клапане образуется избыточное давление. Как правило, причиной этой поломки является попадание внутрь механизма частичек мусора или использование старого вязкого масла.
Как определить, что сломан именно редукционный клапан?
Определить с первого взгляда, что сломан именно клапан, невозможно. Нужно внимательно осмотреть другие элементы системы и исключить возможность поломки других частей масляного насоса. Для того чтобы понять, что в нём наблюдаются неисправности, следует взглянуть на приборную панель. У большинства моделей автомобилей там расположен датчик, сигнализирующий о проблемах в системе. Он представляет собой сигнальную лампу с пиктограммой, которая загорается при высоких оборотах.
Если такое произошло, следует немедленно остановить автомобиль, так как дальнейшее движение может привести к окончательной поломке двигателя. Заглушите его и выйдите из машины. Далее вам нужно будет предпринять следующие действия.
- Наденьте защитные перчатки. В данный момент подкапотные элементы машины находятся в нагретом состоянии, поэтому вы легко можете обжечься.
- Нет смысла проверять уровень масла, если вы только что остановились. Должно пройти время, прежде чем оно стечёт в картер. В это время вам нужно обследовать двигатель: поищите свежие масляные подтёки или повреждения картера.
- Если проблема заключается в поломке картера, вам будет нужно его загерметизировать. Это можно сделать с помощью подручных материалов: обычной тряпки, куска резины и даже скотча.
- Обследуйте масляный фильтр. Повреждение его прокладки также может быть причиной поломки.
- Если вышеперечисленные элементы находятся в порядке, следует проверить уровень масла. Делается это специальным щупом с о и «максимум». В идеале уровень масла должен быть между ними. При недостатке смазочного вещества просто долейте его.
Все дальнейшие действия проводятся уже на клапане, изъятом из насосной системы. Внимательно осмотрите его. Часто причиной поломки становится засорение механизма. Обычно такое происходит у водителей, которые ленятся менять масло. На поверхности клапана или пружины скапливается грязь, которая препятствует нормальной работе. Если же вы недавно проводили капитальный ремонт автомобиля, то есть риск, что клапан плохо промыли, и в нём остались частички стружки и прочего мусора.
Существует необычный способ проверки работоспособности этого элемента. Возьмите небольшой кусок хлопчатобумажной (или другой пропускающей воздух) ткани и приложите его к штуцеру, который расположен параллельно крышке. Теперь вам нужно сделать резкий вдох через материал. Если вы почувствовали сильное сопротивление, значит, клапан работает так, как нужно: перекрывает поток воздуха и пропускает его через специальное отверстие. Исправный механизм не должен быть легко продуваемым.
Таблица: диагностика пониженного давления в масляном насосе, причины и способ устранения
| Справочник по диагностике гипотонии | ||
| Неисправность | Причина | Способ устранения |
|
|
|
| Пониженное давление масла во всём диапазоне оборотов двигателя | Слишком мало масла в двигателе. Загрязнена сетка маслозаборника, сломана маслозаборная трубка | Долить масло в двигатель. Снять масляный картер, прочистить сетку, если необходимо, заменить трубку. |
| Изношен масляный насос | Снять, проверить, если требуется, заменить | |
| Износ подшипников двигателя | Отремонтировать двигатель |
Чем отличается степень сжатия от компрессии
Можно долго теоретизировать, разъясняя разницу между компрессией и степенью сжатия, приводить формулы, научные выкладки, вот только пользы от всей этой зауми, будет не очень много. Для обычного, скажем так, рядового пользователя автомобильных моторов степень сжатия не столь уж и важна. Это параметр конструкционный, он закладывается при создании двигателя и является неизменным, пока в этот двигатель не будут внесены те или иные изменения. Это например, форсирование мотора, капитальный ремонт, и так далее. Но все это, как правило, делают опытные мастера, а потому, учет степени сжатия, это уже их головная боль. Скажем лишь, что степень сжатия, это соотношение объема камеры сгорания к полному объему цилиндра. По сути, то или иное значение степени сжатия говорит нам, во сколько раз будет сжата воздушно-топливная смесь в данной конкретной модели мотора.
Что касается компрессии, то в процессе эксплуатации этот показатель может значительно изменяться. Он показывает реальное рабочее давление в цилиндре, а оно, в результате износа поршневой группы, нарушений в работе клапанов, проблем с герметичностью прокладки головки мотора и других частей, может значительно меняться
Отсюда и гораздо большая важность компрессии для владельца автомобиля или специалиста, осуществляющего ремонт данной машины
Слабое давление масла двигателя змз 402
| Страница 1 из 5 | 1 | 2 | 3 | 4 | 5 | > |
Симптомы. На холодном движке даже на холостых 3 атм, на горячем на холостых моргает лампочка. А если температура доходит до 90, загорается совсем. Гаснет только при прогазовке. Раньше такого не было, 2-3 атм при 2000 оборотов были даже на чуть-чуть перегретом двигателе. Сняли насос, увидели залипший редукционный клапан ( раньше на холодном движке давление просто зашкаливало ), вытащили его. Насос имеет люфты, шестерни, вроде, целые. Собрали на место, воткнули обратно. Теперь на холодном давление не зашкаливает(4-6 при прогазовке). А на горячем — опять горит лампочка Куда копать? Что делать? Мотор ЗМЗ-402, пробег 65.000 км. И да, за то время, пока редукционный клапан был «зависшим», потекло из под набивки
Что я предполагаю. 1. Мы зря поставили изношенный маслонасос. Надо было поменять и дело в шляпе. 2. Какой-то глюк в системе маслорадиатора. Как там клапан устроен? Если он есть. Где-то читал, что на Волгах автоматический клапан давления масла находится в корпусе маслофильтра. Тут тоже ЗМЗ-402 — может быть с ним проблема?
Проблема масляного радиатора УАЗ-3151х с двигателем ЗМЗ-402 Как известно, основной проблемой, по которой использовать масляный радиатор проблематично, является значительное снижение давления в масляной магистрали на холостых оборотах (вплоть до загорания аварийной лампы) при хорошо прогретом двигателе.
Почему это происходит? Ответ я посчитал правильным искать в официальной литературе.
В книге «Устройство автомобиля» (В.П. Передерий, Учебное пособие, 2006) о масляном радиаторе говорится следующее: «Необходимую температуру масла (80-110 градусов С) поддерживают с помощью двух систем — охлаждения и смазочной, работа которых тесно связана между собой. Масляные радиаторы по конструкции аналогичны трубчато-пластинчатым радиаторам системы охлаждения или выполнены из оребренных трубок. Через радиатор масло прокачивается либо самостоятельным масляным насосом (секцией), либо отбирается из главной магистрали, питаемой основным насосом через жиклер. Секцию насоса, подающего масло в радиатор, снабжают перепускным клапаном, отрегулированным на избыточное давление (0,12 МПа). Если радиатор питается от общего насоса, то в смазочную систему вводят предохранительный клапан, который отключает радиатор при понижении давления в системе до 0,1 МПа»
Если принять во внимание, что ЗМЗ-402 имеет систему с единственным масляным насосом, то по «науке» в его масляной магистрали должен стоять дополнительный клапан, исключающий падение давления ниже минимально допустимого. На приведенной картинке из книги «Двигатель автомобиля ГАЗ-3110 «Волга» (Калашников А.А.,1999) этот клапан виден (рис.1-20), на картинке для того же самого двигателя, но из Руководства по эксплуатации на УАЗ-3151х (рис.2) никакого клапана нет
Рис.1 Схема системы смазки ЗМЗ-402 на автомобиле «Волга»:
1 — приемный патрубок масляного насоса; 2- редукционный клапан; 4- отверстие для слива масла; 5- датчик указателя; 6- масляная магистраль; 7 — отверстие для подачи масла к шестерням масляного насоса; 8 — винтовая канавка; 9 — трубка для смазки распределительных шестерен; 10 — канавка на первой шейке распределительного вала; 11 — крышка маслозаливной горловины; 12 — канал в коленчатом вале; 13 — пробка; 14 — перепускной клапан закрыт; 14а — перепускной клапан открыт; 15 — канал для подачи масла к оси коромысел; 16 — фильтрующий элемент; 17 — пробка для слива отстоя; 18 — отверстие для разбрызгивания масла; 19 — датчик лампы аварийного давления масла; 20 — клапан масляного радиатора;
21 — запорный краник масляного радиатора; 22 — масляный насос; 23 — пробка; 24 — указатель уровня масла
Рис.2 Система смазки ЗМЗ-402 на автомобиле УАЗ
1,11 — шланги; 2 -воздушный фильтр; 3 — фильтрующий элемент; 4 — крышка коромысел; 5 -масляный фильтр; 6 — масляный насос с маслоприемником; 7 — пробка сливного отверстия картера двигателя; 8 -масляный радиатор; 9 — запорный краник масляного радиатора; 10 — датчик указателя давления масла; 12 -калиброванное отверстие вентиляции картера
Почему горит лампочка давления масла?
Перед тем как разбираться в причинах неисправностей, которые приводят к включению световой индикации на панели приборов, необходимо понять задачи датчика давления масла. Он служит, чтобы передавать информацию о неисправностях, связанных со смазкой трущихся деталей двигателей. Подобные неисправности считаются одними из самых опасных, поскольку они могут привести к заклиниванию деталей и поломке дорогостоящих элементов автомобиля.
Качественная работа трущихся элементов автомобиля зависит от трех параметров смазки:
- Количество подаваемого масла – к проблемам приводит как излишняя, так и недостаточная смазка деталей;
- Давление подачи масла;
- Качество масла.
Датчик давления масла служит для того, чтобы отслеживать давление подачи масла. Датчики настроены на разный диапазон срабатывания при холостом ходу – от 0,4 до 0,8 кгс/см2. Разработчики автомобилей выбирают для конкретной модели определенный датчик, основываясь на различных параметрах необходимого давления масла в двигателе. При этом усреднено считается, что давление масла не должно быть больше 0,5 кгс/см2 при холостых оборотах, но на датчиках, которые срабатывают на более высоких или низких значениях, это число может меняться.
При этом если на холостых оборотах горит лампочка давления масла, а во время движения автомобиля она тухнет, не следует считать, что проблема в работе системы смазки деталей отсутствует. Необходимо определить: почему горит лампочка давления масла, и о какой неисправности сообщает датчик.
Статья в тему: Облегченный маховик: плюсы и минусы
Причины снижения давления масла и их устранение
Прежде всего следует отметить, что падение давления масла — это неисправность, которая является общей «болезнью» всех двигателей семейства ЗМЗ, независимо от их модели. Нет никаких особых нюансов, связанных с этой неисправностью и характерных для какого-то отдельного двигателя из семейства ЗМЗ. По этой причине ниже будут рассмотрены причины падения масляного давления в двигателе ЗМЗ-409, который на сегодняшний день является самым популярным в нашей стране. Здесь же следует сказать о том, что самой распространённой причиной падения давления масла является неверный коэффициент вязкости, он же SAE. Из-за этой ошибки водителя моторное масло в жаркую погоду может стать слишком жидким. Или наоборот, в сильный мороз оно может быстро загустеть. Поэтому прежде чем искать проблему в моторе, автовладельцу следует задать себе простой вопрос: а то ли масло я залил?
Резкое падение масла в моторе
Если в двигателе ЗМЗ резко пропадает давление масла, то это может произойти по двум причинам:
- не закрывается редукционный клапан в масляном насосе. Если водитель редко меняет масло, оно вырабатывает свой ресурс. В нём появляется осадок и грязь, которая может попасть и в редукционный клапан, вызвав его заклинивание. Решение: слив старого масла, тщательная очистка редукционного клапана, промывка системы смазки керосином, заливка нового масла с правильным коэффициентом вязкости;
Если редукционный клапан постоянно открыт, давление масла резко падает
При поломке вала маслонасоса давление может резко упасть
Здесь же следует отметить, что вышеуказанные поломки случаются довольно редко. Для того чтобы это произошло, водитель должен абсолютно «запустить» двигатель и не менять в нём масло годами, либо долгое время пользоваться смазкой, не подходящей по вязкости.
Постепенное падение давления масла
Эта проблема очень часто встречается во всех двигателях семейства ЗМЗ без исключения. Возникнуть она может из-за многих факторов: это и конструкторские ошибки, о которых упоминалось выше, и ненадлежащее обслуживание, и естественный износ деталей, и многое другое. Перечислим самые распространённые причины постепенного падения давления масла:
- износ масляного фильтра. Водители «Газелей» настоятельно рекомендуют менять эти фильтры через каждые 5 – 6 тыс. км, а масло менять через каждые 10 тыс. км. Если этого не делать, в масле, каким бы хорошим оно ни было, возникает грязный осадок, который постепенно забивает масляный фильтр. А водитель в этот момент наблюдает вышеуказанные признаки падения масляного давления;
Масляные фильтры на моторах ЗМЗ надо менять как можно чаще
Пружина — основной компонент редукционного клапана в моторе ЗМЗ
Видео: ищем причину падения масляного давления в двигателе ЗМЗ
Итак, причин, вызывающих падение давления масла в двигателях семейства ЗМЗ, существует множество. Некоторые из них являются следствием «врождённых болезней» этого мотора. Другие — результат безалаберности самого водителя, а третьи — результат банального механического износа. Бо́льшую часть этих проблем можно устранить своими силами, а вот капитальный ремонт мотора придётся доверить квалифицированному специалисту.
Двигатель змз 406.2 как завожу спокойно 2-2.5 очка давит как прогреется начинает моргать лампа и стрелка ближе к нолю падает= масло SiBi 10w40
советуют залить motul 15w40 (поможет?)
и может быть проблема связанна с масло насосом?
Предназначение моторного масла
Некоторые несведущие автолюбители ошибочно полагают, что смазка необходима двигателю только для предотвращения преждевременного износа трущихся деталей. Разумеется, образование специальной защитной плёнки, надёжно обволакивающей подвижные элементы силового агрегата, является основным предназначением моторного масла. Однако его функции гораздо расширеннее:
- при эксплуатации двигателя в цилиндрах образуется избыточное тепло. Моторная смазка отлично справляется с его отводом;
- с помощью специальных присадок масло способствует очищению силового агрегата от различных отложений;
- процесс сгорания топлива обычно сопровождается образованием чрезмерного количества окислов. Смазочная субстанция используется для их нейтрализации;
- также предназначением моторного масла является препятствие появлению коррозии на функциональных элементах двигателя.
Маслу отведена довольно значительная роль в обеспечении нормальной эксплуатации силового агрегата. Подобно тому, как человек не может существовать без достаточного количества крови, мотор не в состоянии функционировать при отсутствии смазки
Поэтому столь важно уделять должное внимание своевременной замене масла, а также контролировать показатели его давления
Каким должно быть давление моторного масла и что делать при его изменениях
За распределение смазочной жидкости по всем каналам системы отвечает масляный насос. Именно от него зависит, какое давление масла будет в двигателе. Ведь масло не должно оставаться на дне картера, как и не должно подаваться слишком активно.
Каждый автомобиль оборудован специальной сигнальной лампой, которая расположена на приборной панели. Она оповещает о проблемах в системе смазки, когда давление выходит за пределы установленного. При этом индикатор может гореть постоянно или только, к примеру, мигать на холостых оборотах. В любом случае эти сигналы нельзя игнорировать.
- От каких факторов зависит давление масла в двигателе
- Причины высокого, либо низкого давления масла
- Способы устранения высокого или низкого давления масла
От каких факторов зависит давление масла в двигателе
Оптимальных значений для всех автомобилей не существует. Для каждой марки и модели рекомендованы свои параметры, однако можно назвать усредненные показатели с учетом допустимых пределов.
Значения для бензиновых двигателей
| Объем двигателя, л | На холостых оборотах, атм | При 2000 об, атм |
| 1,6 и 2,0 | 2,0 | 2,7 — 4,5 |
| 1,8 | 1,3 | 3,5 — 4,5 |
| 3,0 | 1,8 | 4,0 |
Средняя норма давления масла для дизельных моторов немного меньше. Например, для ДВС на 1,8-2,0 л на холостом ходу этот параметр равен 0,8 атм. При достижении 2000 об/мин показания возрастают до 2,0 атм.
На давление масла влияет целый ряд параметров, в том числе качество самого моторного масла. Для каждого автомобиля его необходимо выбирать в соответствии с допусками и рекомендациями производителя.
Многие российские автомобилисты, например, предпочитают использовать масло Gazpromneft для иномарок. В его пользу говорит надежность самого бренда, широкий ассортимент, соответствие европейским и американским стандартам качества. К тому же его легко найти на рынке и можно быть уверенным в том, что оно обеспечит исправную работу ДВС.
К проверенным брендам относится масло G-Energy, которое адаптируется к любым условиям эксплуатации. Именно поэтому оно применяется в российских и зарубежных автомобилях.
Причины высокого или низкого давления масла
Давление смазки может понижаться/повышаться из-за:
- неправильного подобранного моторного масла;
- износа шатунных вкладышей коленчатого вала, поршневых колец;
- поломки масляного насоса;
- повреждения редукционного клапана;
- засоров масляных каналов, трубок;
- чрезмерного засорения масляного фильтра и др.
Если своевременно не отреагировать на проблемы с давлением масла в двигателе, возможны серьезные последствия:
- Когда давление снижается, начинается масляное голодание. В таком состоянии быстрее изнашивается коленвал и цилиндро-поршневая группа.
- Если давление, наоборот, повышенное, то это может привести к увеличению расхода масла. Например, масло будет выдавливаться через сальники уплотнения или в избыточном количестве попадать в камеру сгорания и сгорать с образованием отложений.
Способы устранения высокого или низкого давления масла
Сначала рекомендуется удостовериться, что исправен датчик давления. Если загорается или начинает мигать сигнальная лампочка, то с помощью манометра проверяется уровень давления. Для этого прибор прикручивается к месту расположения датчика на ДВС.

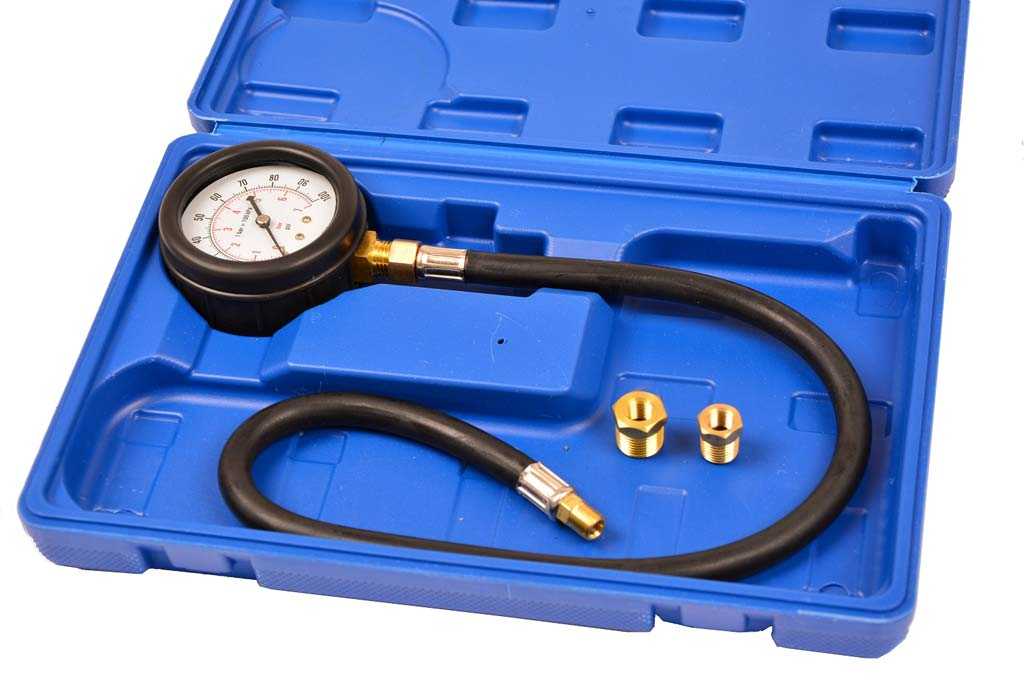

Измерения проводится на теплом двигателе. Фиксацию данных полагается делать сначала на холостых оборотах, а затем для сравнения при 2 000 об/мин. Полученные данные остается сверить с нормами, указанными производителем конкретного автомобиля. Если есть серьезные отклонения в ту или иную сторону, то уже нужна более серьезная диагностика.
Чтобы снизить вероятность скачков давления, одна из лучших профилактических мер — своевременная замена масла и использование тех смазочных жидкостей, которые подходят под модель автомобиля
Также важно помнить о подходящей вязкости и прочих параметрах смазки, которые рекомендует автопроизводитель. Периодически необходимо проверять уровень смазки при помощи штатного щупа и смотреть, нет ли в ней грязи, частиц металла и прочих посторонних примесей
От давления масла во многом зависит качество и стабильность функционирования силового агрегата
Важно соблюдать приведенные рекомендации, чтобы не возникало проблем в работе двигателя
Предпосылки повышенного давления
Как и в человеческом организме, любые отклонения от нормативных показателей в силовом агрегате вызываются вполне определёнными причинами. К избыточному давлению в масляной системе обычно приводят следующие факторы:
одной из наиболее распространённых причин является использование смазки неподходящей вязкости. Слишком густое масло с большими затруднениями циркулирует по каналам. Особую актуальность подобная причина приобретает зимой, если в двигателе продолжает применяться летний нефтепродукт;
рассматриваемая неисправность может объясняться непроходимостью масляных трубок и фильтров. Такую проблему вызывает засорение указанных деталей продуктами окисления и прочими посторонними отложениями;
к повышению давления в системе приводит нарушение свободной циркуляции смазки, возникающее благодаря дефектам редукционного клапана. Испорченная деталь не выполняет положенные функции. Избыточное количество нефтепродукта не сбрасывается на вход, оставаясь в системе;
собственную лепту в образование избыточного давления вносит нарушение нормальной работы перепускного клапана. Через него в силовой агрегат должно поставляться неочищенное масло при засорении фильтрующего устройства;
порой превышение нормативного показателя возникает из-за чрезмерного давления в картере. Обычно к таким последствиям приводит усиленный прорыв газов
Кроме того, давление в картере может достигать недопустимо высоких показателей благодаря дефектному выпускному клапану;
и последним по списку, но не по степени важности, является оснащение смазочной системы неподходящими деталями. Каждый элемент должен соответствовать определённым параметрам. Как при трансплантации инородное тело отторгается человеческим организмом, так и при замене запчастей несоответствующий фрагмент быстро выходит из строя.
Как при трансплантации инородное тело отторгается человеческим организмом, так и при замене запчастей несоответствующий фрагмент быстро выходит из строя.
Как видно, причин, оказывающих влияние на чрезмерное повышение давления масла в силовом агрегате, не так уж много. Достаточно опытный водитель вполне способен не допустить их возникновения.
Чем чревато разное давление
Автолюбители чаще встречаются со случаями недопустимо низкого давления в двигателе, поэтому в первую очередь рассмотрим эту неполадку.
Опасности низкого давления в двигателе
Если насос не обеспечивает достаточный напор, двигатель испытывает масляное голодание. На поверхности пар трения не образуется достаточно прочная смазывающая пленка, что приводит к повышенному износу. Недостаточное давление масла так же приводит к нарушению работы гидрокомпенсаторов.
Неисправность гидронатяжителя цепи ГРМ может привести к соударению поршня с клапанами, в результате чего потребуется капитальный ремонт. Если столкновение деталей произойдет при движении на высокой скорости, последствия будут катастрофичными. Так же как и в случае с заклиниванием деталей из-за масляного голодания.
Так как слишком низкое давление в двигателе может привести к аварии, производители оснащают автомобили специальными датчиками. На приборной доске есть специальный индикатор в виде масленки, который загорается красным светом, если пропадает давление и неисправность имеет место.
Опасности высокого давления в двигателе
Как проявляется высокое или низкое давление в двигателе
Как уже говорилось, автопроизводители оснащают свои детища датчиками давления двигателя, которые предупреждают о неисправности, зажигая индикатор в виде масленки на приборной панели (лейка, капля). На моделях премиального сегмента часто устанавливаются цифровые индикаторы этого параметра.
Снижение давления масла в двигателе можно определить и по косвенным признакам. К ним относятся:
- увеличение шумности работы двигателя,
- стук гидрокомпенсаторов клапанов,
- повысился уровень масла, в нем появилась пена или эмульсия,
- из маслозаливного отверстия чувствуется запах топлива.
Даже если лампочка на приборной доске не загорается, следует проверить давление в двигателе, если появились вышеперечисленные признаки. Датчик или индикатор может быть неисправен, также возможны проблемы с проводкой.
Шумы говорят о масляном голодании. Повышение уровня свидетельствует о попадании в картер других жидкостей – топлива или антифриза. В этом случае вязкость моторной смазки снижается, что приводит к потере давления. Кроме того, присутствие посторонних веществ резко ухудшает рабочие характеристики масла.
