Почему не работает вентилятор на ваз 2107

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

  • корпуса;
  • четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
  • якоря с обмоткой и коллектором;
  • щёткодержателя со щётками;
  • шарикового подшипника;
  • опорной втулки;
  • задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Как снятьпоставить новый датчик

После покупки и тестирования контроллера вам необходимо сделать следующее:

  • Снимите отрицательную клемму с аккумуляторной батареи;
  • Снимите крышку распределительного бачка охлаждающей жидкости и крышку радиатора;
  • Заменяем тару, закрываем кран на радиаторе и сливаем тосол;
  • После снятия проводов с датчика используйте гаечный ключ на 30, чтобы открутить датчик для большой латунной гайки;
  • Также снимается датчик. Будьте осторожны, чтобы не уронить медное уплотнительное кольцо на датчик.

После этого датчик заменяется на новый. Во время установки не забудьте перед вкручиванием сенсора покрыть точки соприкосновения сенсора и радиатора слоем высокотемпературного герметика. Делать это нужно всухую. Такая схема действий предотвращает утечку антифриза.

Теперь нужно намотать пробку на радиатор, залить собранный антифриз и, закинув отрицательную клемму на аккумулятор, проверить работу датчика и вентилятора. Не забудьте протолкнуть форточки в охлаждающих магистралях ВАЗ 2107.

Все, можно отправиться в путешествие! Вентилятор будет работать.

Всем привет сегодня хочу рассказать о том, почему не работает вентилятор на автомобиле ВАЗ 2107. Как вы, наверное, уже знаете, на автомобили ВАЗ 2107 устанавливались два типа двигателей, карбюраторный и инжекторный. Следовательно, цепи напряжения двигателя вентилятора охлаждения будут другими. На инжекторном двигателе ВАЗ 2107 двухконтактный датчик вентилятора, который находится в верхней трубе, при превышении температуры охлаждающей жидкости той, на которую он рассчитан, должен посылать сигнал на ЭБУ. Электронный блок управления после анализа сигнала включает вентилятор через реле.

Поэтому первый шаг по устранению неполадок — начать со снятия разъема с датчика. Если вентилятор работает, он должен работать. После того, как в клеммы разъема вставлен груз в виде лампочки, он должен остановиться. Этой методикой вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому при необходимости датчик придется заменить.

Если после снятия разъема с датчика вентилятор не работает, вы можете проверить его работу, подключив напрямую. Возможны два варианта в этом случае, если вентилятор исправен, нужно проверить предохранитель и реле вентилятора. И при необходимости заменить, соблюдая силу тока. Но если вентилятор не работает, нужно проверить щетки и при необходимости заменить их.

На карбюраторе ВАЗ 2107 во всей электросхеме отсутствует ЭБУ для включения вентилятора, а бывает, что нет даже реле вентилятора. Поэтому на карбюраторной семерке найти неисправность вентилятора намного проще.

Ну вот и все, что мы рассмотрели основные причины, по которым не работает вентилятор охлаждения на автомобиле ВАЗ 2107.

Выключатель вентилятора ВАЗ 2107 отвечает за своевременное включение вентилятора радиатора, что предотвращает перегрев двигателя при движении на малых оборотах и ​​в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае антифриз может закипеть и даже повредить двигатель.

Способ второй – электрический

Если у вас новая машина, установлен инжектор и электрический вентилятор, то стоит ли портить его принудительной крыльчаткой? Несколько разумнее окажется оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Электромагнитное реле с нормально разомкнутыми контактами.
  3. Провод красного цвета сечением 0,75 кв. мм.
  4. Кнопку для установки в приборной панели ВАЗ 2107 (желательно с подсветкой).
  5. Термоусадочную изоляцию.
  6. Разъемы типа «мама» и колодку для реле.

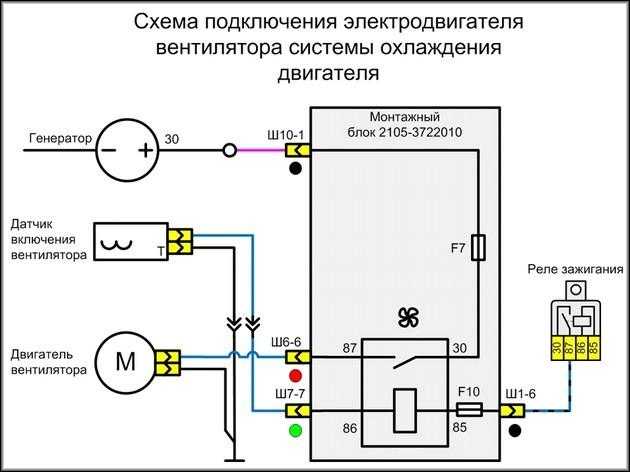

Схема соединений приведена на фото. Первым делом отключаете вентилятор и меняете датчик его включения. Затем собираете схему.

Обратите внимание на то, что на новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно сгорают

Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один – снижать ток на выводах датчика. Для этого вводите в схему электромагнитное реле. Теперь шанс выхода из строя датчика сокращается. Но становится выше шанс выхода из строя реле. Правда, его поменять окажется проще.

Устанавливаете в приборной панели кнопку принудительного включения вентилятора и протягиваете от нее два провода – один можно сразу с «массой» соединить, а второй – на вывод датчика. Получается так, что у вас контакты кнопки и датчика соединены параллельно. Следовательно, если выходит из строя датчик, вы можете включить электромагнитное реле кнопкой.

Принудительное включение вентилятора

Если сломан датчик вентилятора ВАЗ 2107, можно незаметно проехать по хорошей дороге. Но как только вы едете по проселочной дороге или попадаете в городской поток, двигатель перегревается. Замена датчика вентилятора не очень сложная, но требует слива охлаждающей жидкости. Даже если под рукой есть запасной датчик, заменить его в дороге проблематично. Легче выйти из ситуации.

вам необходимо сделать следующее:

  • выключить «массу”;
  • снимите два провода с клемм датчика и подключите их («короткое замыкание;
  • заизолируйте оголенные контакты подключенных проводов;
  • соединить землю”.

В этом случае вентилятор будет работать постоянно. Для его выключения потребуется отсоединить массу и отсоединить контакты.

Если у вас уже были проблемы с датчиком дорожного вентилятора, вы можете установить в автомобиле схему принудительного вентилятора, которая работает параллельно с датчиком. Для этого просто подключите пару проводов к клеммам, идущим к контактам датчика, и протяните их в моторный отсек. Установите на приборную панель отдельную кнопку (тумблер) и подсоедините к ней провода, чтобы при необходимости можно было их замкнуть.

В этом случае при неисправности датчика не нужно будет залезать под капот, чтобы заставить вентилятор запуститься.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

  1. разбираем реле;
  2. отгибаем верхний упор пластины;
  3. приподнимаем пластину с контактом для удобного доступа;
  4. поджимаем контакт;
  5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Для инжекторной системы впрыска

Принудительную подачу топлива в «семерках» для российского рынка начали применять с 2006 года. В этих моделях машин срабатывание вентилятора и другие функции, осуществляет ЭБУ. На ВАЗ 2107 инжектор сигнал о температуре антифриза поступают с термодатчика ОЖ, который находится с правой стороны блока цилиндров двигателя.

Данные обрабатываются ЭБУ, который выдает сигнал на реле управления, чтобы включилось охлаждение — схема.  Датчик включения вентилятора на инжекторных системах ВАЗ 2107 не нужен, его заменяет терморезистивный сенсор, а управляющие функции возложены на контроллер.

В любой «семерке» для защиты вентилятора от замыкания, предусмотрен предохранитель F7, расположенный в монтажном блоке.

Работа датчика температуры ОЖ для инжекторной системы

Обычно включение вентилятора на ВАЗ 2107 сопровождается шумом, который водитель слышит, сидя за рулем. Длительное отсутствие звука работы устройства при движении по городу в летний период, может говорить о неисправности в системе охлаждения, что чревато закипанием антифриза и поломкой узлов двигателя. На подобные дефекты водитель должен реагировать быстро, чтобы не испортить «сердце» своего автомобиля.

Одним из вариантов неисправности в работе цикла охлаждения двигателя может стать поломка термодатчика ОЖ. Кроме системы охлаждения, он отвечает за правильную подачу топливовоздушной смеси в мотор и его включение в холостом режиме.

Датчик, влияющий на работу вентилятора ВАЗ 2107 инжектор, состоит из полупроводникового терморезистора с двумя выводами, впаянного в корпус с резьбой, которой ввинчивается в стенку блока цилиндров. На устройство подается постоянное напряжение 5 В. При повышении температуры антифриза, сопротивление терморезистора уменьшается и наоборот. На входе в ЭБУ, проходя через резистор, напряжение падает при увеличении температуры ОЖ до определенного уровня, после которого контроллер дает сигнал на включение охлаждения.

Как проверить и поставить новый

Проверить датчик, отвечающий за включение вентилятора не потребует много усилий. Основанием для проверки могут служить такие признаки:

  • Горит сигнал на приборном щите «Check Engine».
  • Непрерывно функционирует вентилятор либо отключен.
  • Занижен крутящий момент в холостом режиме.
  • Перегрев ОЖ.

Причиной неисправности может послужить устаревшая проводка. Чтобы узнать точно, нужно ее проверить, а потом переходить к датчику.

Для этого:

  • Отключается минусовой провод аккумулятора.
  • На холодном двигателе сливается антифриз до уровня ниже гнезда термодатчика.
  • Сдвигается защитный слой и отсоединяется проводка от температурного сенсора.
  • Ключом выкручивается датчик из гнезда.

Далее производится проверка при помощи мультиметра и кипяченой воды. Мультиметр присоединяется к выходам температурного сенсора и устанавливается в режим измерения сопротивления. Сторона с резьбой опускается в кипяток. Если сопротивление стремится к нулю, то датчик исправен. В ином случае, при появлении увеличенных показаний сопротивления, сенсор требует замены.

Для замены лучше приобрести такую же модель, какая была установлена при покупке автомобиля. Установка нового сенсора происходит аналогично в обратном направлении.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

  1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
  2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
  3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
  4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
  5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Для карбюраторных систем

На дорогах эксплуатируется еще множество машин ВАЗ 2107 с карбюраторной подачей топливной смеси. Как и в инжекторе, охлаждение двигателя происходит благодаря радиатору и вентилятору, только регулирование процесса осуществляется датчиком вентилятора.

Место нахождения и принцип действия

На старых автомобилях начинается дополнительное охлаждение при достижении тосола определенной температуры, обычно 92 °С (есть различия для отдельных датчиков). Карбюраторные системы снабжены 2 датчиками ОЖ — один на регулирование работы вентилятора, а второй отправляет показания на панель приборов водителя.

Сенсор, включающий вентилятор расположен на панели радиатора снизу, с правой стороны. Чтобы его увидеть, требуется поднять капот и на тыльной стороне видна «гайка» с проводкой. Обычно это модификации ТМ-108.

Принцип работы заключается в изменении объема рабочего тела датчика при колебании температуры его рабочего тела. Внутри толстостенного стального корпуса находится рабочая смесь покрытая гибкой пластиной, прикрепленной к толкателю, который соединяет контакты при срабатывании датчика.

В стальном корпусе датчик равномерно нагревается, рабочее тело расширяется и происходит подключение контактов, вентилятор срабатывает.

Существует несколько модификаций устройств — ТМ108; ТМ108-10; 661.3710. Первый рассчитан на рабочие температуры: 92–99 °С (срабатывание и отключение контактов). Второй рассчитан на более холодный режим работы: 87–92 °С. Эти датчики работают в схеме с дополнительным реле и выдерживают ток в 1 А. Если релейный контакт не предусмотрен, и вентилятор подключается напрямую к датчику, то применяется последняя модель на 16 А.

Роль датчика включения вентилятора охлаждения двигателя

Изначально в автомобилях ВАЗ 2107 датчик был весьма надёжен. Он не работал под большой нагрузкой, а лишь включал управляющую цепь реле вентилятора охлаждения радиатора двигателя. Мощность вентилятора составляет около 200-300 Вт, что в сто раз больше мощности обмотки штатного реле. В 2000 году ВАЗ удешевил конструкцию “семёрки” и упразднил ряд деталей, в том числе реле с системы защиты двигателя от перегрева. И некогда надёжный датчик получил заметный перегруз! Разумеется, с этого момента датчики начали быстро выходить из строя. Ситуация была исправлена лишь с появлением на ВАЗ 2107 электронной системы управления двигателем – инжектора. На инжекторных “семёрках” контроллер включения вентилятора радиатора двигателя был убран, а вместо него вновь было установлено реле, управляемое ЭБУ на основе данных датчика температуры ОЖ.

Как следует из названия, датчик активирует цепь включения вентилятора охлаждения радиатора мотора машины. До 2000 года контроллер включал слаботочную цепь реле, которое уже включало силовую цепь. Очень надёжная схема, при которой диагностика неисправности при отказе системы обдува радиатора была совершенно простой. Для того, чтобы понять почему не работает охлаждение на ВАЗ 2107 с инжектором (или карбюратором, до 2000 года выпуска) достаточно было:

Остановить автомобиль в безопасном месте.
Заглушить двигатель, зажигание оставить включенным.
Открыть капот, открыть крышку блока предохранителей.
Провести осмотр плавких предохранителей, пошевелить их в гнёздах, убедившись в хорошем контакте.
Осмотреть вентилятор охлаждения двигателя и его разъём.
Снять реле, вскрыть его, разогнув зажимы на жестяной крышке, установить реле на место и рукой замкнуть контакты – исправный вентилятор заработает, если силовая цепь цела (см п.4).
Если обдув радиатора двигателя работает при ручном замыкании реле, то остаётся два основных варианта неисправности – вышло из строя само реле или датчик температуры охлаждающей жидкости.
Установить вместо нужного нам реле, любое другое, аналогичное (с фар, например).
Если с исправным реле на горячем моторе не происходит включения вентилятора охлаждения, то необходимо добраться до датчика. Он расположен внизу радиатора справа по ходу движения автомобиля и снять с него провода. Бояться перепутать провода местами не надо – там нет строгой полярности. Бегло осмотреть вентилятор охлаждения – нет ли в нем посторонних предметов

Осторожно! Вы работаете в опасной зоне – крыльчатка вентилятора при работе быстро вращается и может нанести травмы!

Замкнуть провода при включенном зажигании – вентилятор охлаждения двигателя должен заработать. Если он включился, то неисправен сам датчик.

Как заменить датчик ТОЖ

На автомобилях ВАЗ 2107 без реле в схеме подключения вентилятора охлаждения мотора датчик подключен напрямую

Владельцам важно помнить, что вентилятор будет работать, пока не отключится датчик, даже при выключенном зажигании. Поэтому желательно убедиться в отключении вентилятора до того, как надолго уйти – при залипшем от перегрева контроллере он будет работать, пока не аккумулятор не разрядится полностью

Для замены датчика включения вентилятора нам понадобиться лишь широкая ёмкость для вытекшей охлаждающей жидкости и рожково-накидной ключ на 30. Если рассчитывать лишь на собственную ловкость и впитывающие тряпки, то можно потерять не дешёвую охлаждающую жидкость, а также получить хороший штраф за разлив ГСМ. Работы по замене лучше проводить в старой одежде, которую не жалко испачкать.

Порядок замены контроллера температуры охлаждающей жидкости:

Остановить машину в удобном и безопасном месте.
Заглушить двигатель.
Открыть капот.
Перед работой дождаться охлаждения радиатора и мотора автомобиля до 25º С.

После остывания охлаждающей жидкости осторожно открыть заливную пробку радиатора, выпустить излишнее давление из системы охлаждения и закрыть пробку обратно. Это удержит ОЖ от стремительного выхода в момент, когда датчик включения вентилятора будет выкручен из нижней части радиатора.
Подготовить новый датчик

Смазать его резьбу и уплотнительную шайбу.
Под машину со стороны расположения заменяемого устройства, подложить широкую тару для пролившейся ОЖ.
Ослабить старый датчик на радиаторе, открутить его на 1 виток резьбы, после этого он, обычно, легко идёт от руки.

В одну руку взять новый, и держа его как можно ближе к старому, полностью выкрутить неисправный и быстро вставить и вкрутить рабочий.
Затянуть его ключом.

Пролившуюся ОЖ можно отфильтровать через х/б перчатку и залить обратно в радиатор.

Датчик включения вентилятора на ВАЗ 2107: установка своими руками

На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя.

Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.

Совет

И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включениявыключения вентилятора.

Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.

О принудительном включении вентилятора

Схема охлаждения не предусматривает, чтобы работа вентилятора была постоянной. Но в некоторых случаях можно осуществить принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, а замена в пути невозможна. Проверить это можно следующим образом: контроллер температуры двигателя показал уже на циферблате вертикальное положение стрелки, она настойчиво «лезет» в красную зону, а вентилятор молчит, включение его не происходит. Если это так, то возможны, скорее всего, две причины:

Вышел из строя сам датчик, который включает вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятная, чем описанная ниже. Во – первых, схема охлаждения полноценная, и радиатор работает исправно. Значит, большая часть тепла отводится. Есть два выхода из этой ситуации, предлагается следующая схема действия:

Если впереди прямая дорога, и автомобиль будет двигаться без остановок, то можно следить за шкалой температуры. В случае пробок, светофоров можно – включать печку на полную мощность на двойной скорости обдува.
Можно решиться на установку принудительного включения вентилятора. Для этого вытаскиваются два контакта из контроллера, и накоротко соединяются между собой

Внимание! Перед этим нужно вначале снять «минус, массу» с аккумулятора. После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля

После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.

Это очень раздражает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно разъединить провода вентилятора, правда, затем их нужно вновь соединить и заизолировать.

Также нужно найти им в моторном отсеке такое место, чтобы они не попали под работающие лопасти крыльчатки, ведь схема расположения всех проводов в моторном отсеке предполагается в жгутах. Конечно, неудобно ездить так долгое время, потому что постоянно открывать – закрывать капот для подключения – выключения надоест.

Датчик, включающий вентилятор — такая капризная штука, которая стоит копейки, а самостоятельная замена в пути проблематична, так как нужно сливать тосол.

Вторая причина более опасная: вышел из строя термостат, и схема охлаждения двигателя стала неполной – не включился радиатор. Естественно, когда радиатор пустой, то датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность ее в том, что теплообмен в разы хуже, так как не работает теплообменник огромной суммарной поверхности – радиатор. Единственное спасение – включение печки на полную мощность, и периодические остановки ВАЗ 2107, не допускающие перевода стрелки в красную зону.

Как проверить исправен ли новый контроллер

Нужно взять точно градуированный термометр, способный работать при температуре кипения воды;

  • Поместить часть контроллера, обращенную внутрь радиатора в воду;
  • К контактам подсоединить щупы тестера и отрегулировать их на исчезновение сопротивления;
  • При нагреве воды сопротивление исчезает в диапазоне температур от 87 до 92 градусов по Цельсию. Все, датчик исправен, замена и включение пройдет успешно.

Электрическая схема ВАЗ-2107

Электрическая схема автомобиля ВАЗ-2107

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.

Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Как снятьпоставить новый датчик

После покупки и тестирования контроллера вам необходимо сделать следующее:

  • Снимите отрицательную клемму с аккумуляторной батареи;
  • Снимите крышку распределительного бачка охлаждающей жидкости и крышку радиатора;
  • Заменяем тару, закрываем кран на радиаторе и сливаем тосол;
  • После снятия проводов с датчика используйте гаечный ключ на 30, чтобы открутить датчик для большой латунной гайки;
  • Также снимается датчик. Будьте осторожны, чтобы не уронить медное уплотнительное кольцо на датчик.

После этого датчик заменяется на новый. Во время установки не забудьте перед вкручиванием сенсора покрыть точки соприкосновения сенсора и радиатора слоем высокотемпературного герметика. Делать это нужно всухую. Такая схема действий предотвращает утечку антифриза.

Теперь нужно намотать пробку на радиатор, залить собранный антифриз и, закинув отрицательную клемму на аккумулятор, проверить работу датчика и вентилятора. Не забудьте протолкнуть форточки в охлаждающих магистралях ВАЗ 2107.

Все, можно отправиться в путешествие! Вентилятор будет работать.

Всем привет сегодня хочу рассказать о том, почему не работает вентилятор на автомобиле ВАЗ 2107. Как вы, наверное, уже знаете, на автомобили ВАЗ 2107 устанавливались два типа двигателей, карбюраторный и инжекторный. Следовательно, цепи напряжения двигателя вентилятора охлаждения будут другими. На инжекторном двигателе ВАЗ 2107 двухконтактный датчик вентилятора, который находится в верхней трубе, при превышении температуры охлаждающей жидкости той, на которую он рассчитан, должен посылать сигнал на ЭБУ. Электронный блок управления после анализа сигнала включает вентилятор через реле.

Поэтому первый шаг по устранению неполадок — начать со снятия разъема с датчика. Если вентилятор работает, он должен работать. После того, как в клеммы разъема вставлен груз в виде лампочки, он должен остановиться. Этой методикой вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому при необходимости датчик придется заменить.

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Это интересно: Присоска для удаления вмятин на автомобиле

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сути проводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нет но проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=)) Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую. Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Почему не работает вентилятор на ваз 2107

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

  • корпуса;
  • четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
  • якоря с обмоткой и коллектором;
  • щёткодержателя со щётками;
  • шарикового подшипника;
  • опорной втулки;
  • задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Как снятьпоставить новый датчик

После покупки и тестирования контроллера вам необходимо сделать следующее:

  • Снимите отрицательную клемму с аккумуляторной батареи;
  • Снимите крышку распределительного бачка охлаждающей жидкости и крышку радиатора;
  • Заменяем тару, закрываем кран на радиаторе и сливаем тосол;
  • После снятия проводов с датчика используйте гаечный ключ на 30, чтобы открутить датчик для большой латунной гайки;
  • Также снимается датчик. Будьте осторожны, чтобы не уронить медное уплотнительное кольцо на датчик.

После этого датчик заменяется на новый. Во время установки не забудьте перед вкручиванием сенсора покрыть точки соприкосновения сенсора и радиатора слоем высокотемпературного герметика. Делать это нужно всухую. Такая схема действий предотвращает утечку антифриза.

Теперь нужно намотать пробку на радиатор, залить собранный антифриз и, закинув отрицательную клемму на аккумулятор, проверить работу датчика и вентилятора. Не забудьте протолкнуть форточки в охлаждающих магистралях ВАЗ 2107.

Все, можно отправиться в путешествие! Вентилятор будет работать.

Всем привет сегодня хочу рассказать о том, почему не работает вентилятор на автомобиле ВАЗ 2107. Как вы, наверное, уже знаете, на автомобили ВАЗ 2107 устанавливались два типа двигателей, карбюраторный и инжекторный. Следовательно, цепи напряжения двигателя вентилятора охлаждения будут другими. На инжекторном двигателе ВАЗ 2107 двухконтактный датчик вентилятора, который находится в верхней трубе, при превышении температуры охлаждающей жидкости той, на которую он рассчитан, должен посылать сигнал на ЭБУ. Электронный блок управления после анализа сигнала включает вентилятор через реле.

Поэтому первый шаг по устранению неполадок — начать со снятия разъема с датчика. Если вентилятор работает, он должен работать. После того, как в клеммы разъема вставлен груз в виде лампочки, он должен остановиться. Этой методикой вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому при необходимости датчик придется заменить.

Если после снятия разъема с датчика вентилятор не работает, вы можете проверить его работу, подключив напрямую. Возможны два варианта в этом случае, если вентилятор исправен, нужно проверить предохранитель и реле вентилятора. И при необходимости заменить, соблюдая силу тока. Но если вентилятор не работает, нужно проверить щетки и при необходимости заменить их.

На карбюраторе ВАЗ 2107 во всей электросхеме отсутствует ЭБУ для включения вентилятора, а бывает, что нет даже реле вентилятора. Поэтому на карбюраторной семерке найти неисправность вентилятора намного проще.

Ну вот и все, что мы рассмотрели основные причины, по которым не работает вентилятор охлаждения на автомобиле ВАЗ 2107.

Выключатель вентилятора ВАЗ 2107 отвечает за своевременное включение вентилятора радиатора, что предотвращает перегрев двигателя при движении на малых оборотах и ​​в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае антифриз может закипеть и даже повредить двигатель.

Способ второй – электрический

Если у вас новая машина, установлен инжектор и электрический вентилятор, то стоит ли портить его принудительной крыльчаткой? Несколько разумнее окажется оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Электромагнитное реле с нормально разомкнутыми контактами.
  3. Провод красного цвета сечением 0,75 кв. мм.
  4. Кнопку для установки в приборной панели ВАЗ 2107 (желательно с подсветкой).
  5. Термоусадочную изоляцию.
  6. Разъемы типа «мама» и колодку для реле.

Схема соединений приведена на фото. Первым делом отключаете вентилятор и меняете датчик его включения. Затем собираете схему.

Обратите внимание на то, что на новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно сгорают

Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один – снижать ток на выводах датчика. Для этого вводите в схему электромагнитное реле. Теперь шанс выхода из строя датчика сокращается. Но становится выше шанс выхода из строя реле. Правда, его поменять окажется проще.

Устанавливаете в приборной панели кнопку принудительного включения вентилятора и протягиваете от нее два провода – один можно сразу с «массой» соединить, а второй – на вывод датчика. Получается так, что у вас контакты кнопки и датчика соединены параллельно. Следовательно, если выходит из строя датчик, вы можете включить электромагнитное реле кнопкой.

Принудительное включение вентилятора

Если сломан датчик вентилятора ВАЗ 2107, можно незаметно проехать по хорошей дороге. Но как только вы едете по проселочной дороге или попадаете в городской поток, двигатель перегревается. Замена датчика вентилятора не очень сложная, но требует слива охлаждающей жидкости. Даже если под рукой есть запасной датчик, заменить его в дороге проблематично. Легче выйти из ситуации.

вам необходимо сделать следующее:

  • выключить «массу”;
  • снимите два провода с клемм датчика и подключите их («короткое замыкание;
  • заизолируйте оголенные контакты подключенных проводов;
  • соединить землю”.

В этом случае вентилятор будет работать постоянно. Для его выключения потребуется отсоединить массу и отсоединить контакты.

Если у вас уже были проблемы с датчиком дорожного вентилятора, вы можете установить в автомобиле схему принудительного вентилятора, которая работает параллельно с датчиком. Для этого просто подключите пару проводов к клеммам, идущим к контактам датчика, и протяните их в моторный отсек. Установите на приборную панель отдельную кнопку (тумблер) и подсоедините к ней провода, чтобы при необходимости можно было их замкнуть.

В этом случае при неисправности датчика не нужно будет залезать под капот, чтобы заставить вентилятор запуститься.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

  1. разбираем реле;
  2. отгибаем верхний упор пластины;
  3. приподнимаем пластину с контактом для удобного доступа;
  4. поджимаем контакт;
  5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Для инжекторной системы впрыска

Принудительную подачу топлива в «семерках» для российского рынка начали применять с 2006 года. В этих моделях машин срабатывание вентилятора и другие функции, осуществляет ЭБУ. На ВАЗ 2107 инжектор сигнал о температуре антифриза поступают с термодатчика ОЖ, который находится с правой стороны блока цилиндров двигателя.

Данные обрабатываются ЭБУ, который выдает сигнал на реле управления, чтобы включилось охлаждение — схема.  Датчик включения вентилятора на инжекторных системах ВАЗ 2107 не нужен, его заменяет терморезистивный сенсор, а управляющие функции возложены на контроллер.

В любой «семерке» для защиты вентилятора от замыкания, предусмотрен предохранитель F7, расположенный в монтажном блоке.

Работа датчика температуры ОЖ для инжекторной системы

Обычно включение вентилятора на ВАЗ 2107 сопровождается шумом, который водитель слышит, сидя за рулем. Длительное отсутствие звука работы устройства при движении по городу в летний период, может говорить о неисправности в системе охлаждения, что чревато закипанием антифриза и поломкой узлов двигателя. На подобные дефекты водитель должен реагировать быстро, чтобы не испортить «сердце» своего автомобиля.

Одним из вариантов неисправности в работе цикла охлаждения двигателя может стать поломка термодатчика ОЖ. Кроме системы охлаждения, он отвечает за правильную подачу топливовоздушной смеси в мотор и его включение в холостом режиме.

Датчик, влияющий на работу вентилятора ВАЗ 2107 инжектор, состоит из полупроводникового терморезистора с двумя выводами, впаянного в корпус с резьбой, которой ввинчивается в стенку блока цилиндров. На устройство подается постоянное напряжение 5 В. При повышении температуры антифриза, сопротивление терморезистора уменьшается и наоборот. На входе в ЭБУ, проходя через резистор, напряжение падает при увеличении температуры ОЖ до определенного уровня, после которого контроллер дает сигнал на включение охлаждения.

Как проверить и поставить новый

Проверить датчик, отвечающий за включение вентилятора не потребует много усилий. Основанием для проверки могут служить такие признаки:

  • Горит сигнал на приборном щите «Check Engine».
  • Непрерывно функционирует вентилятор либо отключен.
  • Занижен крутящий момент в холостом режиме.
  • Перегрев ОЖ.

Причиной неисправности может послужить устаревшая проводка. Чтобы узнать точно, нужно ее проверить, а потом переходить к датчику.

Для этого:

  • Отключается минусовой провод аккумулятора.
  • На холодном двигателе сливается антифриз до уровня ниже гнезда термодатчика.
  • Сдвигается защитный слой и отсоединяется проводка от температурного сенсора.
  • Ключом выкручивается датчик из гнезда.

Далее производится проверка при помощи мультиметра и кипяченой воды. Мультиметр присоединяется к выходам температурного сенсора и устанавливается в режим измерения сопротивления. Сторона с резьбой опускается в кипяток. Если сопротивление стремится к нулю, то датчик исправен. В ином случае, при появлении увеличенных показаний сопротивления, сенсор требует замены.

Для замены лучше приобрести такую же модель, какая была установлена при покупке автомобиля. Установка нового сенсора происходит аналогично в обратном направлении.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

  1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
  2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
  3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
  4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
  5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Для карбюраторных систем

На дорогах эксплуатируется еще множество машин ВАЗ 2107 с карбюраторной подачей топливной смеси. Как и в инжекторе, охлаждение двигателя происходит благодаря радиатору и вентилятору, только регулирование процесса осуществляется датчиком вентилятора.

Место нахождения и принцип действия

На старых автомобилях начинается дополнительное охлаждение при достижении тосола определенной температуры, обычно 92 °С (есть различия для отдельных датчиков). Карбюраторные системы снабжены 2 датчиками ОЖ — один на регулирование работы вентилятора, а второй отправляет показания на панель приборов водителя.

Сенсор, включающий вентилятор расположен на панели радиатора снизу, с правой стороны. Чтобы его увидеть, требуется поднять капот и на тыльной стороне видна «гайка» с проводкой. Обычно это модификации ТМ-108.

Принцип работы заключается в изменении объема рабочего тела датчика при колебании температуры его рабочего тела. Внутри толстостенного стального корпуса находится рабочая смесь покрытая гибкой пластиной, прикрепленной к толкателю, который соединяет контакты при срабатывании датчика.

В стальном корпусе датчик равномерно нагревается, рабочее тело расширяется и происходит подключение контактов, вентилятор срабатывает.

Существует несколько модификаций устройств — ТМ108; ТМ108-10; 661.3710. Первый рассчитан на рабочие температуры: 92–99 °С (срабатывание и отключение контактов). Второй рассчитан на более холодный режим работы: 87–92 °С. Эти датчики работают в схеме с дополнительным реле и выдерживают ток в 1 А. Если релейный контакт не предусмотрен, и вентилятор подключается напрямую к датчику, то применяется последняя модель на 16 А.

Роль датчика включения вентилятора охлаждения двигателя

Изначально в автомобилях ВАЗ 2107 датчик был весьма надёжен. Он не работал под большой нагрузкой, а лишь включал управляющую цепь реле вентилятора охлаждения радиатора двигателя. Мощность вентилятора составляет около 200-300 Вт, что в сто раз больше мощности обмотки штатного реле. В 2000 году ВАЗ удешевил конструкцию “семёрки” и упразднил ряд деталей, в том числе реле с системы защиты двигателя от перегрева. И некогда надёжный датчик получил заметный перегруз! Разумеется, с этого момента датчики начали быстро выходить из строя. Ситуация была исправлена лишь с появлением на ВАЗ 2107 электронной системы управления двигателем – инжектора. На инжекторных “семёрках” контроллер включения вентилятора радиатора двигателя был убран, а вместо него вновь было установлено реле, управляемое ЭБУ на основе данных датчика температуры ОЖ.

Как следует из названия, датчик активирует цепь включения вентилятора охлаждения радиатора мотора машины. До 2000 года контроллер включал слаботочную цепь реле, которое уже включало силовую цепь. Очень надёжная схема, при которой диагностика неисправности при отказе системы обдува радиатора была совершенно простой. Для того, чтобы понять почему не работает охлаждение на ВАЗ 2107 с инжектором (или карбюратором, до 2000 года выпуска) достаточно было:

Остановить автомобиль в безопасном месте.
Заглушить двигатель, зажигание оставить включенным.
Открыть капот, открыть крышку блока предохранителей.
Провести осмотр плавких предохранителей, пошевелить их в гнёздах, убедившись в хорошем контакте.
Осмотреть вентилятор охлаждения двигателя и его разъём.
Снять реле, вскрыть его, разогнув зажимы на жестяной крышке, установить реле на место и рукой замкнуть контакты – исправный вентилятор заработает, если силовая цепь цела (см п.4).
Если обдув радиатора двигателя работает при ручном замыкании реле, то остаётся два основных варианта неисправности – вышло из строя само реле или датчик температуры охлаждающей жидкости.
Установить вместо нужного нам реле, любое другое, аналогичное (с фар, например).
Если с исправным реле на горячем моторе не происходит включения вентилятора охлаждения, то необходимо добраться до датчика. Он расположен внизу радиатора справа по ходу движения автомобиля и снять с него провода. Бояться перепутать провода местами не надо – там нет строгой полярности. Бегло осмотреть вентилятор охлаждения – нет ли в нем посторонних предметов

Осторожно! Вы работаете в опасной зоне – крыльчатка вентилятора при работе быстро вращается и может нанести травмы!

Замкнуть провода при включенном зажигании – вентилятор охлаждения двигателя должен заработать. Если он включился, то неисправен сам датчик.

Как заменить датчик ТОЖ

На автомобилях ВАЗ 2107 без реле в схеме подключения вентилятора охлаждения мотора датчик подключен напрямую

Владельцам важно помнить, что вентилятор будет работать, пока не отключится датчик, даже при выключенном зажигании. Поэтому желательно убедиться в отключении вентилятора до того, как надолго уйти – при залипшем от перегрева контроллере он будет работать, пока не аккумулятор не разрядится полностью

Для замены датчика включения вентилятора нам понадобиться лишь широкая ёмкость для вытекшей охлаждающей жидкости и рожково-накидной ключ на 30. Если рассчитывать лишь на собственную ловкость и впитывающие тряпки, то можно потерять не дешёвую охлаждающую жидкость, а также получить хороший штраф за разлив ГСМ. Работы по замене лучше проводить в старой одежде, которую не жалко испачкать.

Порядок замены контроллера температуры охлаждающей жидкости:

Остановить машину в удобном и безопасном месте.
Заглушить двигатель.
Открыть капот.
Перед работой дождаться охлаждения радиатора и мотора автомобиля до 25º С.

После остывания охлаждающей жидкости осторожно открыть заливную пробку радиатора, выпустить излишнее давление из системы охлаждения и закрыть пробку обратно. Это удержит ОЖ от стремительного выхода в момент, когда датчик включения вентилятора будет выкручен из нижней части радиатора.
Подготовить новый датчик

Смазать его резьбу и уплотнительную шайбу.
Под машину со стороны расположения заменяемого устройства, подложить широкую тару для пролившейся ОЖ.
Ослабить старый датчик на радиаторе, открутить его на 1 виток резьбы, после этого он, обычно, легко идёт от руки.

В одну руку взять новый, и держа его как можно ближе к старому, полностью выкрутить неисправный и быстро вставить и вкрутить рабочий.
Затянуть его ключом.

Пролившуюся ОЖ можно отфильтровать через х/б перчатку и залить обратно в радиатор.

Датчик включения вентилятора на ВАЗ 2107: установка своими руками

На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя.

Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.

Совет

И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включениявыключения вентилятора.

Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.

О принудительном включении вентилятора

Схема охлаждения не предусматривает, чтобы работа вентилятора была постоянной. Но в некоторых случаях можно осуществить принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, а замена в пути невозможна. Проверить это можно следующим образом: контроллер температуры двигателя показал уже на циферблате вертикальное положение стрелки, она настойчиво «лезет» в красную зону, а вентилятор молчит, включение его не происходит. Если это так, то возможны, скорее всего, две причины:

Вышел из строя сам датчик, который включает вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятная, чем описанная ниже. Во – первых, схема охлаждения полноценная, и радиатор работает исправно. Значит, большая часть тепла отводится. Есть два выхода из этой ситуации, предлагается следующая схема действия:

Если впереди прямая дорога, и автомобиль будет двигаться без остановок, то можно следить за шкалой температуры. В случае пробок, светофоров можно – включать печку на полную мощность на двойной скорости обдува.
Можно решиться на установку принудительного включения вентилятора. Для этого вытаскиваются два контакта из контроллера, и накоротко соединяются между собой

Внимание! Перед этим нужно вначале снять «минус, массу» с аккумулятора. После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля

После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.

Это очень раздражает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно разъединить провода вентилятора, правда, затем их нужно вновь соединить и заизолировать.

Также нужно найти им в моторном отсеке такое место, чтобы они не попали под работающие лопасти крыльчатки, ведь схема расположения всех проводов в моторном отсеке предполагается в жгутах. Конечно, неудобно ездить так долгое время, потому что постоянно открывать – закрывать капот для подключения – выключения надоест.

Датчик, включающий вентилятор — такая капризная штука, которая стоит копейки, а самостоятельная замена в пути проблематична, так как нужно сливать тосол.

Вторая причина более опасная: вышел из строя термостат, и схема охлаждения двигателя стала неполной – не включился радиатор. Естественно, когда радиатор пустой, то датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность ее в том, что теплообмен в разы хуже, так как не работает теплообменник огромной суммарной поверхности – радиатор. Единственное спасение – включение печки на полную мощность, и периодические остановки ВАЗ 2107, не допускающие перевода стрелки в красную зону.

Как проверить исправен ли новый контроллер

Нужно взять точно градуированный термометр, способный работать при температуре кипения воды;

  • Поместить часть контроллера, обращенную внутрь радиатора в воду;
  • К контактам подсоединить щупы тестера и отрегулировать их на исчезновение сопротивления;
  • При нагреве воды сопротивление исчезает в диапазоне температур от 87 до 92 градусов по Цельсию. Все, датчик исправен, замена и включение пройдет успешно.

Электрическая схема ВАЗ-2107

Электрическая схема автомобиля ВАЗ-2107

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.

Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Как снятьпоставить новый датчик

После покупки и тестирования контроллера вам необходимо сделать следующее:

  • Снимите отрицательную клемму с аккумуляторной батареи;
  • Снимите крышку распределительного бачка охлаждающей жидкости и крышку радиатора;
  • Заменяем тару, закрываем кран на радиаторе и сливаем тосол;
  • После снятия проводов с датчика используйте гаечный ключ на 30, чтобы открутить датчик для большой латунной гайки;
  • Также снимается датчик. Будьте осторожны, чтобы не уронить медное уплотнительное кольцо на датчик.

После этого датчик заменяется на новый. Во время установки не забудьте перед вкручиванием сенсора покрыть точки соприкосновения сенсора и радиатора слоем высокотемпературного герметика. Делать это нужно всухую. Такая схема действий предотвращает утечку антифриза.

Теперь нужно намотать пробку на радиатор, залить собранный антифриз и, закинув отрицательную клемму на аккумулятор, проверить работу датчика и вентилятора. Не забудьте протолкнуть форточки в охлаждающих магистралях ВАЗ 2107.

Все, можно отправиться в путешествие! Вентилятор будет работать.

Всем привет сегодня хочу рассказать о том, почему не работает вентилятор на автомобиле ВАЗ 2107. Как вы, наверное, уже знаете, на автомобили ВАЗ 2107 устанавливались два типа двигателей, карбюраторный и инжекторный. Следовательно, цепи напряжения двигателя вентилятора охлаждения будут другими. На инжекторном двигателе ВАЗ 2107 двухконтактный датчик вентилятора, который находится в верхней трубе, при превышении температуры охлаждающей жидкости той, на которую он рассчитан, должен посылать сигнал на ЭБУ. Электронный блок управления после анализа сигнала включает вентилятор через реле.

Поэтому первый шаг по устранению неполадок — начать со снятия разъема с датчика. Если вентилятор работает, он должен работать. После того, как в клеммы разъема вставлен груз в виде лампочки, он должен остановиться. Этой методикой вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому при необходимости датчик придется заменить.

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Это интересно: Присоска для удаления вмятин на автомобиле

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сути проводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нет но проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=)) Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую. Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
