Замена ремня грм опель астра фото инструкция как поменять ремень грм астра с двигателем z18xe

Проверка натяжения зубчатого ремня (двигатель 2,0 л)

Чертеж удлинителя индикатора На рисунке 16 показан адаптер простейшего вида, который при ежедневном использовании не очень удобен. Более совершенные варианты адаптеров показаны на рис.

Opel Astra F

Затем демонтируем верхнюю защитную крышку механизма газораспределения. Специальным приспособлением нужно зафиксировать маховик от проворачивания и вывернуть болт крепления. Если болт сразу не срывается можно машину поставить на пятую передачу и нажать на педаль тормоза. Если нет помощника, между педалью и сиденьем водителя можно вставить доску или трубу. Выкрутив крепежный болт, нужно демонтировать шкив коленчатого вала и защитную крышку под ним. Болт временно вкручиваем на прежнее место.

Далее, проворачивая коленвал по движению часовой стрелки, нужно выставить двигатель в ВМТ.

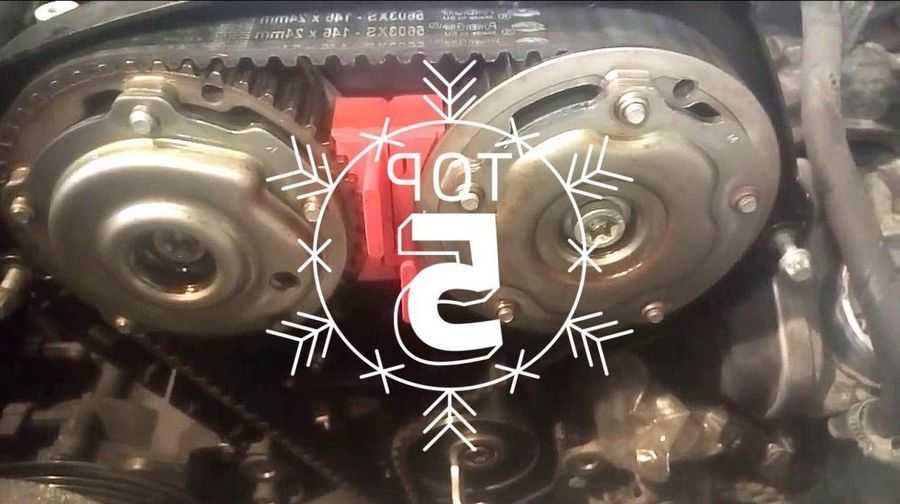

Для этого необходимо правильно выставить установочные метки на распределительных валах. Они должны смотреть друг на друга. Кроме того, должны совпасть метки на коленчатом валу.

Необходимо выставить метки Затем с помощью фиксатора, нужно заблокировать шестерни распределительных валов. Если указатель натяжного ролика зубчатого ремня не совмещается с соответствующей меткой, повторите процедуру регулировки.

Видео замены ремня ГРМ Opel Astra H Z16XER

Повторная регулировка Обкатайте зубчатый ремень и отрегулируйте. Повторная регулировка натяжения зубчатого ремня по указателю натяжного ролика: Проверка натяжения зубчатого ремня двигатель 2,0 л Эта операция относится только к зубчатым ремням после обкатки.

При установке нового зубчатого ремня его необходимо отрегулировать. Испытание выполняется на холодном двигателе — при комнатной температуре. Снятие компонентов Отсоедините массовый провод от аккумуляторной батареи Снимите корпус воздушного фильтра с датчиком массового расхода воздуха.

Для этого отключите разъем жгута проводов датчика массового расхода воздуха.

Когда производится замена ГРМ Опель Астра Н Z16XER?

Машина комплектуется резиновым ремнем с армированием. Согласно регламенту, ремень на указанной модели Опель должен меняться каждые 150 000 километров, что значительно превышает средний срок службы обычного ремня. Но нужно учитывать, что данные сроки актуальны скорее для европейских дорог.

Ни в коем случае не доводите ситуацию до того, чтобы двигатель Опель Астра Z16XER порвал ремень ГРМ. Обрыв повлечет за собой серьезный ущерб и в некоторых случаях потребует капремонта мотора.

Эксплуатация машины в тяжелых дорожных условиях и в суровом климате существенно сокращает срок службы запчасти. Поэтому желательно уже после прохождения 100 000 километров проверить состояние ремня ГРМ. При наличии дефектов следует незамедлительно произвести замену.

Какие признаки укажут на то, что ремень пора менять, читайте ниже.

Признаки повреждения ГРМ:

  • масляные подтеки на внешней части ремня;
  • заметные повреждения на торцевой части;
  • дефекты на зубчатой или внешней стороне (трещины, расслоения и пр.).

Причины обрыва ремня ГРМ Opel Astra H

Если замена ремня ГРМ Опель Астра Н выполнялась в оговоренный срок, он может оборваться по последующим причинам:

  • Качество запчастей. Не нужно получать дешевенькие изделия непонятного производства. Сэкономив на ремне, автолюбитель рискует столкнуться с его обрывом, а это означает с дорогостоящим ремонтом. Идеальный вариант – детали необычного производства.
  • Качество установки ремня ГРМ. Принципиально чтоб он установили не только лишь вовремя, да и верно. Имеет принципиальное значение соблюсти что остается сделать нашему клиенту метки ГРМ Опель Астра, и верно установить ролики.
  • Условия эксплуатации Астры, и манера езды.
  • Состояние роликов. Они случаются плохо закреплены при предшествующей Замене, либо иметь производственный брак, а при возникновении свободного хода ремень ГРМ перескакивает на роликах, и в результате порваться.
  • На движках серии XER, соответствующих для Опель Astra H, помпа установлена на приводном ремне, и изменяется каждые 150 тыщ км. На других моделях она имеет таковой же регламент обслуживания, по образу ремня, увы автолюбители нередко третируют Заменой этой детали. А при заклинивании помпы также происходит обрыв.
  • Попадание масла на привод. Масло может брызнуть через прокладку клапанной крышки, по другому сальники распредвалов. Предупредить это есть вариант постоянным осмотром клапанной крышки мотора Астры на предмет масляных подтеков. Если проход их обнаружении будет нужно Замена прокладки и сальников.

Это интересно: Замена клапанной крышки Опель Астра н — читаем во всех подробностях

Как поменять ремень ГРМ на Опель Астра (Z18XER)

  1. Демонтировать ремень вспомогат. агрегатов.
  2. Вытащить из системы воздушный фильтр.
  3. Открепить колесо со стороны переднего пассажира и оттуда же убрать брызговик мотора.
  4. Поршень 1-вого цилиндра поставить в ВМТ.
  5. Выкрутить 3 болта и убрать переднюю крышку ГРМ.

(№1 – крышка, №2 – крепления)

При условии, что вы не планируете менять ГРМ (например, проводите диагностику), обязательно маркером сделайте метки, которые будут показывать, в какую сторону он двигался – иначе при сборке можно перепутать направление, что негативно скажется на сроке службы детали.

  • Открепить натяжной ролик ремня вспомогат. агрегатов, выкрутив крепление.
  • Удалить шкив коленвала.


(№1 – нижняя крышка ГРМ, №2 – крепеж крышки, №3 – крепеж шкива, №4 – шкив).

  • Удалить крепеж №2 нижней крышки (№1), после чего демонтировать деталь.
  • С головки блока снять датчик фазы (№2) – 2шт. крепежей.

  • Подпереть мотор при помощи опоры.
  • Снять правую опору (на рисунке №1) подвески – ее удерживают 3 крепежных элемента со стороны силового агрегата и 3 – со стороны кузова.
  • Не до конца выкрутить крепеж натяжного ролика (указан как №2), далее прокрутить ролик ключом против часовой так, чтобы указатель натяжного устройства (№2) оказался в крайнем левом положении. После этого натяжение ремня ГРМ ослабнет, а болт нужно будет вновь затянуть.


(Б – расположение указателя во время натяжки нового ремня; А – расположение во время натяжки старого ремня; №1 – метка, позволяющая контролировать натяжение старого ремня; №2 – указатель регулир. узла; №3 – метка, позволяющая контролировать натяжение нового ремня)

Снять ремень с зубчатого шкива коленвала, после достать запчасть.

Установка ГРМ Опель Астра:

  • Поставьте ролики и помпу.
  • Метки коленвала и распредвалов должны совпасть.
  • Ремень зафиксировать на зубчатом шкиве коленвала: ведущая ветвь заводится за промежуточный ролик, после чего натягивается и надевается на шкивы распредвалов. Далее ведомую часть зафиксировать на зубчатом шкиве помпы, после чего завести эту часть за натяжной ролик.
  • Выкрутить, но не до конца, болт натяжного ролика (№2) и ключом 3мм прокрутить его по часовой стрелке до того, когда указатель (№2) встанет напротив метки №1 («USED» – ремень б/у), либо №3 («NEW» — новый ремень). Вновь закрутить болт до конца.
  • В хвостовик коленвала вкрутить болт шкива и провернуть вал на 2 оборота, чтобы ремень принял оптимальную позицию относительно шкивов.
  • Установочные метки на валах должны сопоставиться. Если этого не произошло, необходимо повторить процедуру.

Опель Астра – как выставить метки ГРМ?

Если вы собираетесь менять ремень ГРМ на Опель Астра самостоятельно, для выставления меток на валах воспользуйтесь схемой, которая приведена ниже.

После того, как вы убедились в правильности установки ремня – метки ГРМ Опель Астра совпали – можно устанавливать все остальные элементы в обратной последовательности.

Опель Астра H 16XER – замена ремня ГРМ своими руками

Часть действий выполняется на поднятом авто (подойдет яма или подъемник).

Каталожные номера подходящих запчастей:

  • 1987949590 – ремень ГРМ Опель Z16XEP от BOSCH (STDM1168S8M24);
  • EPG1592H – зубчатый ремень GOODYEAR;
  • 40928881 – поликлиновый ремень SWAG;
  • 278 19 – возвратный ролик ГРМ Febi;
  • 277 92 – ролик натяжителя Febi.

Порядок замены ГРМ Опель Астра H 1 6 Z16XER:

  • Снять с правой стороны автомобиля переднее колесо и брызговик мотора.
  • Демонтировать ремень привода вспомогательных агрегатов – чтобы это сделать, нужно провернуть ролик натяжителя против часовой при помощи ключа.
  • Достать воздушный фильтр – для этого нужно ослабить хомут крепления рукава воздуховода к фильтру, снять рукав с патрубка, и отсоединить болты, удерживающие фильтрующий элемент.

Поршень 1-вого цилиндра перевести в верхнюю мертвую точку – метки валов находятся в горизонтальной плоскости друг напротив друга (см. рисунок ниже).

Выкрутить 2 болта передней крышки привода, после чего убрать саму крышку.

Внимание! В случае, когда ремень менять не предполагается, необходимо перед снятием маркером нарисовать стрелки, указывающие, в какую сторону он вращался. Это делается в связи с тем, что зубья внутренней поверхности ремня «прирабатываются» к шкивам работающих валов

Если поставить ремень в обратном направлении, он исчерпает свой ресурс значительно быстрее.

Снять шкив коленвала, выкрутив его болт.

Снять нижнюю крышку ГРМ.

Выкрутить, но не до конца, крепеж промежуточного ролика.

Чтобы убрать натяжение ремня ГРМ ключом «А», нужно до конца прокрутить ролик по направлению хода часовой стрелки (вы почувствуете сопротивление от пружины) и, не убирая ключ, снять болт и демонтировать промежуточный ролик.

Снять зубчатый ремень со шкива коленвала и достать его из системы.

Снять натяжной ролик, выкрутив удерживающее его крепление, и заменить деталь.



Ставим замену:

  • Установочные метки валов должны совпадать.
  • Ремень надеть на зубчатый шкив коленвала, ведущую ветвь пустить за промежуточным роликом, затем, натянув ремень, надеть его на шкивы распредвалов.
  • Заднюю ветвь пустить за натяжным роликом, заранее провернув его по часовой до конца.

Внимание! Когда натяжной ролик перестанет испытывать влияние извне, деталь под воздействием пружины встанет в нормальное для корректной работы положение

  • В хвостовик коленвала вкрутить болт шкива, затем прокрутить коленвал на 2 оборота – благодаря этому появится нужное натяжение. Установочные метки валов при этом должны совпасть.
  • Если метки не сошлись, нужно заново установить ремень.

На этом замена ремня ГРМ Опель Астра Н Z16XER считается оконченной. По завершении установки нового ремня необходимо поставить снятые ранее запчасти на место и проверить работу двигателя.

Пошаговая инструкция

Снимаем защиту двигателя, сливаем антифриз. Демонтируем воздушный фильтр вместе с патрубками. Не забываем отсоединить разъем датчика температуры впускного воздуха.

Снимаем верхнею крышку ремня ГРМ открутив три болта.

Снимаем переднее правое колесо и за болт проворачиваем коленвал, по часовой стрелки.

Установка верхней мертвой точки

До совпадения меток на звездочках распредвалов. Что бы они не разбегались после того как будет снят ремень ГРМ звездочки можно зафиксировать стандартным приспособлением КМ-852.

Откручиваем болт коленвала. Включаем пятую передачу и под колеса ставим подпоры. Фиксируем правый передний тормозной диск через суппорт, простой отверткой. Легким движением руки удлиненной трубой, срываем болт.

Снимаем ремень привода вспомогательных агрегатов. Ключом поворачиваем автоматический натяжитель против часовой стрелки.

Фиксируем его снизу обычным электродом, ну или подходящим по диаметру прутком. Снимаем ремень. После чего, отвернув болт звездочку, снимаем сам автоматический натяжитель, так как в дальнейшем он нам будет мешать. Снимаем шкив коленвала.

Вывешиваем двигатель и откручиваем подушку.

Снимаем датчик фаз, ну или положения распредвала, кто как называет.

Снимаем нижнею крышку ремня ГРМ, она на защелках. На звездочки коленвала должны быть совмещены метки, если это не так совместите их, при этом также должны совпасть и метки распредвалов.

Ослабляем натяжной ролик и снимаем старый ремень ГРМ, а также все ролики.

Метим положение помпы, что бы в дальнейшем нам не пришлось доставать спецключ и регулировать ее. Снимаем помпу.

Достаем новый комплект ГРМ.

В каких случаях без замены не обойтись?

Газораспределительный механизм – один из важнейших узлов автомобиля. Благодаря ему обеспечивается подача топливно-воздушной смеси и воздуха в цилиндры и вывод отработанных газов. Данная операция осуществляется путем своевременного открытия и закрытия клапанов. Обеспечивает функционирование ГРМ распределительный вал. На валу имеются кулачки, благодаря которым определяются фазы газораспределения, то есть осуществляется открытие и закрытие клапанов. Для каждого двигателя существует свой порядок работы цилиндров.

Распределительный вал работает благодаря приводу, который соединяет его с коленчатым валом. Коленвал делает два оборота, а распредвал за это время делает только один полный оборот. Таким образом, за один цикл клапан открывается только единожды. В качестве привода на Opel Astra используется ремень. Он обеспечивает синхронную работу валов, поэтому от его состояния зависит качественная работа механизма газораспределения.

Ремень ГРМ Opel Astra представляет собой замкнутое резиновое кольцо, на внутренней стороне которого имеются зубья, необходимые для лучшего сцепления с шестернями валов. Кроме синхронизации валов, ремешок служит приводом для масляного насоса и помпы, поэтому испытывает двойную нагрузку. Это приводит к повышенному износу изделия и сокращению срока службы

Поэтому, важно, следить за его состоянием. Со временем ременная передача может ослабнуть, что приводит к снижению мощности автомобиля

Если вовремя не выполнять замену, это может привести к обрыву ремня. При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя.

Замена ремешка согласно руководству по эксплуатации Opel Astra выполняется через 150 тыс. километров пробега, но существуют факторы, которые влияют на срок службы ремня:

  • качество установленного изделия;
  • манера езды;
  • условия эксплуатации автомобиля, при постоянных нагрузках ремень быстрее изнашивается;
  • качество установки ремешка: если он установлен неправильно, то из-за трения увеличивается износ.

Поэтому периодически необходимо выполнять визуальный осмотр состояния ременной передачи и выполнять замену, если обнаружены следующие дефекты:

  • следы износа внешней поверхности: трещины, складки, выпуклости;
  • износ, надрыв зубьев;
  • масляные следы на поверхности;
  • обтрепанные боковые стороны;
  • отслоение материала от основы.

Трещина на поверхности изделия

При обнаружении следов масла на поверхности необходимо устранить причину их появления. Масляные пятна сокращают срок службы резиновых изделий. Обычно причиной возникновения масляных пятен является износ сальников валов. Перед заменой ремня их необходимо поменять.

Замена цепи

Итак, первым делом сливаем антифриз и снимаем воздушный фильтр с патрубками.

Поддамкрачиваем двигатель и откручиваем переднею подушку, а также все разъемы и патрубки на передней крышки и помпе. Демонтируем опору двигателя, открутив три болта крепящих ее к блоку цилиндров.

Разрежаем автоматический натяжитель. Головкой Е14 проворачиваем его за болт почасовой стрелке, тем самым ослабляя ремень.

Читать дальше: Типтроник что это такое отзывы

Фиксируем натяжитель подходящим сверлом или гвоздем. Показано на снятой детали.

Должна получится примерно такая картина. Откручиваем три болта шкива насоса охлаждающей жидкости.

И снимаем его выкрутив девять болтов. Главное запомните где стояли длинные, а где короткие болты, что бы не было беды при сборке.

Снимаем натяжитель открутив два болта, шкив коленвала открутив шесть.

Снимаем клапанную крышку.

За болт коленвала, обязательно по часовой стрелке, проворачиваем так, чтобы прорези с торца распредвалов встали в одну линию, выше края ГБЦ. Это будет верхняя мертвая точка.

Вставляем фиксатор распредвалов, в нашем случае сорок пятый уголок. Если вдруг при вращении коленвала прорези в распредвалах на одну линию не встают и вставить уголок не получается значит цепь растянута или сбились фазы газораспределения, о том как их отрегулировать рассказано в конце статьи. Тогда продолжаем без фиксации распредвалов.

На шкиве коленвала и передней крышки ГРМ должны совпасть метки. Показано на снятых деталях, так как сфотографировать там не представляется возможным.

Откручиваем болт шкива коленвала и вынимаем втулку масляного насоса. Не знаю зачем, но мы все-таки пометили расположение втулки, привычка.

Откручиваем пятнадцать болтов с торца и четыре снизу крепящие крышку ГРМ и снимаем ее

Метим положение цепи, не важно будете ли вы ее менять или снимали по другим причинам как мы. В дальнейшем эти метки нам пригодятся

По одной метки на распредвалах.

Две метки на коленвал.

Метим обычным канцелярским штрихом. После чего разрежаем натяжитель цепи ГРМ. Пальцем нажимаем на башмак натяжителя до момента, когда плунжер полностью зайдет и фиксируем его подходящим предметом диаметром два миллиметра. Снимаем натяжитель открутив два болта.

После откручиваем два болта и снимаем натяжитель. Выворачиваем болт оси башмака натяжителя и три болта успокоителя и снимаем их. После чего снимаем цепь ГРМ и прокладку крышки. Должна получится такая картина.

Ставим новую прокладку.

Что бы легко установить новую цепь прибегаем к маленькой хитрости ложем две цепи друг на друга и переносим метки со старой цепи на новую, так что бы число звеньев между метками оставалось одинаковым. После чего по меткам устанавливаем новую цепь. Ставим на место успокоитель и натяжитель с башмаком. Вынимаем фиксатор из натяжителя и плунжер натянет цепь.

Ставим на место переднею крышку газораспределительного механизма и помпу. Сначала обтягиваем помпу, а затем в указанной последовательности крышку, не забываем про четыре нижних болта. Фото сделать забыли, поэтому будет с книжки.

А вот теперь самое интересное. Проверяем фазы газораспределения. Для этого проверяем метку коленвала.

Все гуд. А теперь нам понадобится простой транспортир, лучше металлический. Отрезаем от него нижнею часть так что бы на линии отреза были метки «0» и «180» градусов. Ставим его на крышку ГРМ рядом с распредвалом впускных клапанов так что бы перпендикуляр, опушенный из метки «90» градусов на крышку ГРМ, проходил через центр болта крепления звездочки. Сфотографировано немного неудачно, но принцип понятен.

Смотрим на то что бы линия с меткой «60» градусов проходила через начало окна, которое между длинными лепестками на задающем диске (специально покрасили белым). Если так и есть, то все отрегулировано правильно. Можно собирать. А вот если нет, или изначально было невозможно вставить фиксатор распредвалов, то вас ждет увлекательная процедура регулировки фаз газораспределения.

В каких случаях без замены не обойтись?

Газораспределительный механизм – один из важнейших узлов автомобиля. Благодаря ему обеспечивается подача топливно-воздушной смеси и воздуха в цилиндры и вывод отработанных газов. Данная операция осуществляется путем своевременного открытия и закрытия клапанов. Обеспечивает функционирование ГРМ распределительный вал. На валу имеются кулачки, благодаря которым определяются фазы газораспределения, то есть осуществляется открытие и закрытие клапанов. Для каждого двигателя существует свой порядок работы цилиндров.

Распределительный вал работает благодаря приводу, который соединяет его с коленчатым валом. Коленвал делает два оборота, а распредвал за это время делает только один полный оборот. Таким образом, за один цикл клапан открывается только единожды. В качестве привода на Opel Astra используется ремень. Он обеспечивает синхронную работу валов, поэтому от его состояния зависит качественная работа механизма газораспределения.

Рекомендуем: Салонный фильтр на Hyundai Getz

Ремень ГРМ Opel Astra представляет собой замкнутое резиновое кольцо, на внутренней стороне которого имеются зубья, необходимые для лучшего сцепления с шестернями валов. Кроме синхронизации валов, ремешок служит приводом для масляного насоса и помпы, поэтому испытывает двойную нагрузку. Это приводит к повышенному износу изделия и сокращению срока службы

Поэтому, важно, следить за его состоянием. Со временем ременная передача может ослабнуть, что приводит к снижению мощности автомобиля

Если вовремя не выполнять замену, это может привести к обрыву ремня. При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя.

Замена ремешка согласно руководству по эксплуатации Opel Astra выполняется через 150 тыс. километров пробега, но существуют факторы, которые влияют на срок службы ремня:

  • качество установленного изделия;
  • манера езды;
  • условия эксплуатации автомобиля, при постоянных нагрузках ремень быстрее изнашивается;
  • качество установки ремешка: если он установлен неправильно, то из-за трения увеличивается износ.

Поэтому периодически необходимо выполнять визуальный осмотр состояния ременной передачи и выполнять замену, если обнаружены следующие дефекты:

  • следы износа внешней поверхности: трещины, складки, выпуклости;
  • износ, надрыв зубьев;
  • масляные следы на поверхности;
  • обтрепанные боковые стороны;
  • отслоение материала от основы.

    Трещина на поверхности изделия

При обнаружении следов масла на поверхности необходимо устранить причину их появления. Масляные пятна сокращают срок службы резиновых изделий. Обычно причиной возникновения масляных пятен является износ сальников валов. Перед заменой ремня их необходимо поменять.

Последствия обрыва ремня ГРМ Opel Astra H

Если ремень на Опель Астра Н обрывается из-под клапанной крышки вытекает масло, при условии у него установлена помпа, то вероятна протечка антифриза. На приборной панели Астры зажгутся значки давления масла, чек, машина с гаечным ключом и датчик уровня масла.

Если появились подозрения на обрыв, не следует пробовать заводить автомобиль, с механической трансмиссией толкая его, по другому взяв на трос. При попытках завести ключом, стартер будет вертеться и типично жужжать, однако не просто ничего не произойдет. Астру можно буксировать до сервиса на нейтральной передаче, независимо от коробки.

Когда рвется ремень ГРМ Астры, впускные и выпускные клапана бьются о поршни и загибаются. Также зависимо от фазы газораспределения скорости движения автомобиля бывают вариации повредиться поршни и стены цилиндров.

Это интересно: Замена салонного фильтра Опель Астра н видео — разъясняем суть

Замена ремня ГРМ Опель Астра Н Z18XER, метки ГРМ Опель Астра Н

замена шестерней грм, сальников распредвалов и помпы на z18xer Опель Вектра с

Причину попадания масла на ремень обычно это нарушение герметичности сальников коленчатого и распределительных валов надо устранить немедленно. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия см.

Б — положение указателя при установке нового ремня; А — положение указателя при установке ремня, бывшего в эксплуатации; 1 — метка для контроля натяжения при установке ремня, бывшего в эксплуатации; 2 — указатель регулировочного узла; 3 — метка для контроля натяжения при установке нового ремня. Проверьте совпадение установочных меток коленчатого и распределительных валов см. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия см.

Затяните болт крепления натяжного ролика. Для замены ремня привода газораспределительного механизма двигателя Z 18 XER выполните следующее. Вытащить из системы воздушный фильтр.

Зубья ремня привода газораспределительного механизма прирабатываются к зубчатым шкивам коленчатого и распределительных валов односторонне.

Изменение направления движения ремня приведет к его ускоренному износу из-за повторной приработки. Выверните болт крепления шкива коленчатого вала… 10….

Запчасти для ТО

Болт крепления шкива коленчатого вала затянут очень большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза это должен сделать помощник. Выверните болт крепления натяжного ролика ремня привода вспомогательных агрегатов… 12…. Выверните четыре болта крепления нижней крышки привода газораспределительного механизма… 14….

СРОЧНО!!! выручайте Замена ремня ГРМ ASTRA H Z18XER

Ослабьте затяжку болта крепления промежуточного ролика, но совсем его не выворачивайте. Ослабьте натяжение ремня привода газораспределительного механизма, для чего ключом А поверните ролик по часовой стрелке до упора, преодолевая сопротивление пружины ролика… 17….

Снимите ремень с зубчатого шкива коленчатого вала… 19…. При каждой замене ремня привода газораспределительного механизма заменяйте… …его натяжной… …и промежуточный ролики, так как их ресурс уже снижен и при установке прежних роликов через сравнительно короткий промежуток времени может потребоваться повторная разборка для их замены. Помимо этого велик риск разрушения долго работавших роликах, что приведет к аварийной поломке двигателя. Снятие промежуточного ролика описано выше в данном подразделе см.

Установите ролики, если их снимали, в порядке, обратном снятию. Проверьте совпадение установочных меток коленчатого и распределительных валов см. Наденьте ремень на зубчатый шкив коленчатого вала.

Заведите ведущую ветвь ремня за промежуточный ролик и, натянув ее, наденьте на шкивы распределительных валов. Заведите заднюю ветвь ремня за натяжной ролик, предварительно повернув его по часовой стрелке до упора см. После прекращения воздействия на натяжной ролик он под действием пружины примет необходимое для нормального натяжения ремня положение.

Вверните в хвостовик коленчатого вала болт крепления шкива и проверните коленчатый вал на два оборота, чтобы натяжной ролик обеспечил номинальное натяжение ремня.

Проверьте совпадение установочных меток коленчатого и распределительных валов. При несовпадении повторите установку ремня. Установите все ранее снятые детали в последовательности, обратной снятию.

Для замены ремня привода газораспределительного механизма двигателя Z 18 XER выполните следующее. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Выверните три болта 2 рис. Снятие передней крышки привода газораспределительного механизма двигателя Z 18 XER: Снимите натяжной ролик ремня привода вспомогательных агрегатов, вывернув болт а см.

Выкрутить 3 болта и убрать переднюю крышку ГРМ. Открепить натяжной ролик ремня вспомогат.

Подпереть мотор при помощи опоры. После этого натяжение ремня ГРМ ослабнет, а болт нужно будет вновь затянуть. Вместе с ремнем каждый раз меняйте ролики натяжной и промежуточный и помпу — для замены указанных деталей придется проводить все описанные ранее действия, а срок их эксплуатации, при этом, не на много превышает срок службы ремня.

Кроме того, в случаях, когда замена деталей не производится, велик риск повреждения всей системы, последствия для ДВС могут быть крайне серьезными. Поставьте ролики и помпу.

Пошаговая инструкция замены

Замена ремня ГРМ и роликов на Опеле Астра h выглядит следующим образом:

  • Снимаем поддон моторного отсека, правое переднее колесо, и поддомкрачиваем двигатель;
  • Демонтируем воздушный фильтр;
  • Выкручиваем крепления натяжителя ремня навесных агрегатов, после чего снимаем ремень вместе с натяжителем;
  • Выкручиваем крепёжные болты кожуха ГРМ, снимаем его;
  • Выставляем метки распредвалов. Для этого прокручиваем шкивы коленвала по часовой стрелке, пока метки на них не окажутся друг напротив друга;
  • Фиксируем шкивы в этой позиции;
  • Демонтируем маховик и нижний кожух ГРМ. Совмещаем метку на шкиве коленвала с меткой на корпусе;
  • Снимем опору двигателя и датчик коленвала;
  • Выкручиваем крепёжные болты паразитного и натяжного ролика, после чего снимаем их;
  • Стаскиваем зубчатый ремень ГРМ;
  • В случае необходимости, можно демонтировать помпу. Для этого выкручиваем четыре крепёжных болта, предварительно подготовив место, чтобы слить четыре литра антифриза;
  • Монтируем новые ролики и натягиваем ремень.

На этом процедуру замены можно считать завершённой, однако прежде, чем начать обратную сборку двигателя, нужно проверить натяжение ремня и не сбились ли метки. Для проверки натяжения берём пружинные бытовые весы и, зацепив крючок за ремень между шкивами распредвала, оттягиваем ремень до отметки в 10 килограмм. После этого берём штангенциркуль и измеряем отклонение. Нормальным считается отклонение в 5 — 5.5 мм. Теперь, когда мы выставили правильное натяжение, проверяем метки. Для этого надо прокрутить шестерни распредвала. Если через два оборота метки совпадают, значит всё в порядке и можно собирать двигатель.

Двигатель Z16XER не имеет гидрокомпенсаторов в приводе клапанов, поэтому нуждается в регулировке тепловых зазоров. Производитель предписывает производить такую регулировку каждые 150 000 км. Номинальный тепловой зазор впускных клапанов – 0,25 мм, а выпускных – 0,31 мм. Регулировка зазоров выполняется самым трудозатратным образом – подбором тарированных толкателей. То есть, нужно измерить существующие зазоры, поднять распредвалы, а затем рассчитать размеры регулировочных толкателей на основе текущего размера зазоров и толкателей.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Opel заказать с них автозапчасти.

Замена ремня на таком же двигателе

Вот мы и подошли, наконец, к теме замены ременной передачи. Этот текст ориентирован на тех, кто будет производить данный вид ремонта самостоятельно. Итак, если вы решились, тогда приготовьте все необходимое, имеется в виду – необходимые расходники и ключи. Вместе с ремнем вам будет лучше купить еще и натяжной ролик. Правда, его замена не является обязательной. Делать это необходимо только в том случае, если на ролике был обнаружен люфт. Если сами вы не можете точно определить его наличие, позовите специалиста, который выполнит процедуру диагностики состояния ролика и всего узла. А вот что обязательно нужно заменить, так это сальники и прокладки.

После этого останется только приготовить набор ключей. Вам обязательно понадобится домкрат, поэтому позаботьтесь о том, чтобы он тоже был поблизости. Если все готово, можно начинать.

Как определить, что ремень ГРМ неисправен?

Основные, косвенные симптомы износа ремня ГРМ в автомобилях Opel:

  • Ухудшение холодного запуска;
  • Изменение состава выхлопных газов (присутствует черный оттенок);
  • Чрезмерная вибрация силового агрегата во время работы;
  • Появление посторонних звуков, шороха и шума в двигателе, особенно при низком масляном давлении (на холостом ходу)

Помимо косвенных признаков неисправности, существуют прямые признаки износа ремня ГРМ. Для того, чтоб определить прямые симптомы неисправности ремня ГРМ, потребуется проведение некоторого объема работ. Причем в случае выявления косвенных признаков неисправностей, данная процедура является обязательным этапом проверки.

Срок замены ремня ГРМ на Опель Астра

Для Опель Астра H регламент замены ремня ГРМ составляет 150 тысяч километров пробега. На практике ГРМ рекомендуется менять раньше, особенно дело касается автомобилей, который эксплуатируются в России. Суровый климат и низкое качество дорог приводят к ускоренному износу многих компонентов авто, в особенной степени это касается механизма газораспределения.

Специалисты говорят о том, что максимальный замены ремня на Опель Астра Н составляет 120 тыс. км пробега. Диагностику состояния ремня нужно проводить уже после 900 тыс. км. Если не соблюдать рекомендуемые сроки, велик риск обрыва ремня ГРМ на Опель Астра.

Если вы обнаружили на своем Опель Астра масло в районе ремня ГРМ, замену следует производить, не дожидаясь указанного срока. То же касается видимых повреждений ремня (трещины, растяжения, износ торцов и прочее). Масло указывает на нарушение герметичности в системе, в частности, на повреждение сальников валов. Поэтому, прежде чем устанавливать новый ремень ГРМ, нужно найти поврежденный участок и провести ремонт.

Часто при обрыве ремня гнет клапана, поршни и направляющие. Поэтому, если на Опель Астра порвался ремень ГРМ, необходимо провести точную диагностику, установить масштаб бедствия и только после этого проводить ремонт. Чтобы не доводить до обрыва, не ленитесь проводить диагностику ремня заранее, не дожидаясь даже рекомендуемого срока.

Общая информация

Главное предназначение зубчатого ремня/цепи — осуществление привода газораспределительного механизма, при этом он обеспечивает согласованное открывание/закрывание клапанов в зависимости от текущего такта рабочего цикла в каждом из цилиндров двигателя. Кроме того, на различных моделях двигателя посредством зубчатого ремня/цепи осуществляется привод некоторых вспомогательных агрегатов, таких как ТНВД (дизельные модели), водяной насос, а на некоторых двигателях и масляный насос. Перед снятием ремня рекомендуется нарисовать схему его натяжения. Последовательность операций по снятию и установке ремня привода ГРМ практически одна и та же для большинства двигателей, отличия определяются особенностями конструкции двигателей. Если некоторые операции по замене ремня приведены не полностью, как правило они но представляют особых трудностей и требуют лишь минимальных знаний слесарного дела — обращайтесь к описанию процедуры замены ремня на двигателе Z16XEP.

Рекомендуется заменять ремень при каждом снятии его с двигателя. Если планируется повторное использование ремня, прежде чем снимать его со шкивов нанесите маркером метку (в виде стрелки) для определения направления вращения при последующей установке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена ремня грм опель астра фото инструкция как поменять ремень грм астра с двигателем z18xe

Проверка натяжения зубчатого ремня (двигатель 2,0 л)

Чертеж удлинителя индикатора На рисунке 16 показан адаптер простейшего вида, который при ежедневном использовании не очень удобен. Более совершенные варианты адаптеров показаны на рис.

Opel Astra F

Затем демонтируем верхнюю защитную крышку механизма газораспределения. Специальным приспособлением нужно зафиксировать маховик от проворачивания и вывернуть болт крепления. Если болт сразу не срывается можно машину поставить на пятую передачу и нажать на педаль тормоза. Если нет помощника, между педалью и сиденьем водителя можно вставить доску или трубу. Выкрутив крепежный болт, нужно демонтировать шкив коленчатого вала и защитную крышку под ним. Болт временно вкручиваем на прежнее место.

Далее, проворачивая коленвал по движению часовой стрелки, нужно выставить двигатель в ВМТ.

Для этого необходимо правильно выставить установочные метки на распределительных валах. Они должны смотреть друг на друга. Кроме того, должны совпасть метки на коленчатом валу.

Необходимо выставить метки Затем с помощью фиксатора, нужно заблокировать шестерни распределительных валов. Если указатель натяжного ролика зубчатого ремня не совмещается с соответствующей меткой, повторите процедуру регулировки.

Видео замены ремня ГРМ Opel Astra H Z16XER

Повторная регулировка Обкатайте зубчатый ремень и отрегулируйте. Повторная регулировка натяжения зубчатого ремня по указателю натяжного ролика: Проверка натяжения зубчатого ремня двигатель 2,0 л Эта операция относится только к зубчатым ремням после обкатки.

При установке нового зубчатого ремня его необходимо отрегулировать. Испытание выполняется на холодном двигателе — при комнатной температуре. Снятие компонентов Отсоедините массовый провод от аккумуляторной батареи Снимите корпус воздушного фильтра с датчиком массового расхода воздуха.

Для этого отключите разъем жгута проводов датчика массового расхода воздуха.

Когда производится замена ГРМ Опель Астра Н Z16XER?

Машина комплектуется резиновым ремнем с армированием. Согласно регламенту, ремень на указанной модели Опель должен меняться каждые 150 000 километров, что значительно превышает средний срок службы обычного ремня. Но нужно учитывать, что данные сроки актуальны скорее для европейских дорог.

Ни в коем случае не доводите ситуацию до того, чтобы двигатель Опель Астра Z16XER порвал ремень ГРМ. Обрыв повлечет за собой серьезный ущерб и в некоторых случаях потребует капремонта мотора.

Эксплуатация машины в тяжелых дорожных условиях и в суровом климате существенно сокращает срок службы запчасти. Поэтому желательно уже после прохождения 100 000 километров проверить состояние ремня ГРМ. При наличии дефектов следует незамедлительно произвести замену.

Какие признаки укажут на то, что ремень пора менять, читайте ниже.

Признаки повреждения ГРМ:

  • масляные подтеки на внешней части ремня;
  • заметные повреждения на торцевой части;
  • дефекты на зубчатой или внешней стороне (трещины, расслоения и пр.).

Причины обрыва ремня ГРМ Opel Astra H

Если замена ремня ГРМ Опель Астра Н выполнялась в оговоренный срок, он может оборваться по последующим причинам:

  • Качество запчастей. Не нужно получать дешевенькие изделия непонятного производства. Сэкономив на ремне, автолюбитель рискует столкнуться с его обрывом, а это означает с дорогостоящим ремонтом. Идеальный вариант – детали необычного производства.
  • Качество установки ремня ГРМ. Принципиально чтоб он установили не только лишь вовремя, да и верно. Имеет принципиальное значение соблюсти что остается сделать нашему клиенту метки ГРМ Опель Астра, и верно установить ролики.
  • Условия эксплуатации Астры, и манера езды.
  • Состояние роликов. Они случаются плохо закреплены при предшествующей Замене, либо иметь производственный брак, а при возникновении свободного хода ремень ГРМ перескакивает на роликах, и в результате порваться.
  • На движках серии XER, соответствующих для Опель Astra H, помпа установлена на приводном ремне, и изменяется каждые 150 тыщ км. На других моделях она имеет таковой же регламент обслуживания, по образу ремня, увы автолюбители нередко третируют Заменой этой детали. А при заклинивании помпы также происходит обрыв.
  • Попадание масла на привод. Масло может брызнуть через прокладку клапанной крышки, по другому сальники распредвалов. Предупредить это есть вариант постоянным осмотром клапанной крышки мотора Астры на предмет масляных подтеков. Если проход их обнаружении будет нужно Замена прокладки и сальников.

Это интересно: Замена клапанной крышки Опель Астра н — читаем во всех подробностях

Как поменять ремень ГРМ на Опель Астра (Z18XER)

  1. Демонтировать ремень вспомогат. агрегатов.
  2. Вытащить из системы воздушный фильтр.
  3. Открепить колесо со стороны переднего пассажира и оттуда же убрать брызговик мотора.
  4. Поршень 1-вого цилиндра поставить в ВМТ.
  5. Выкрутить 3 болта и убрать переднюю крышку ГРМ.

(№1 – крышка, №2 – крепления)

При условии, что вы не планируете менять ГРМ (например, проводите диагностику), обязательно маркером сделайте метки, которые будут показывать, в какую сторону он двигался – иначе при сборке можно перепутать направление, что негативно скажется на сроке службы детали.

  • Открепить натяжной ролик ремня вспомогат. агрегатов, выкрутив крепление.
  • Удалить шкив коленвала.


(№1 – нижняя крышка ГРМ, №2 – крепеж крышки, №3 – крепеж шкива, №4 – шкив).

  • Удалить крепеж №2 нижней крышки (№1), после чего демонтировать деталь.
  • С головки блока снять датчик фазы (№2) – 2шт. крепежей.

  • Подпереть мотор при помощи опоры.
  • Снять правую опору (на рисунке №1) подвески – ее удерживают 3 крепежных элемента со стороны силового агрегата и 3 – со стороны кузова.
  • Не до конца выкрутить крепеж натяжного ролика (указан как №2), далее прокрутить ролик ключом против часовой так, чтобы указатель натяжного устройства (№2) оказался в крайнем левом положении. После этого натяжение ремня ГРМ ослабнет, а болт нужно будет вновь затянуть.


(Б – расположение указателя во время натяжки нового ремня; А – расположение во время натяжки старого ремня; №1 – метка, позволяющая контролировать натяжение старого ремня; №2 – указатель регулир. узла; №3 – метка, позволяющая контролировать натяжение нового ремня)

Снять ремень с зубчатого шкива коленвала, после достать запчасть.

Установка ГРМ Опель Астра:

  • Поставьте ролики и помпу.
  • Метки коленвала и распредвалов должны совпасть.
  • Ремень зафиксировать на зубчатом шкиве коленвала: ведущая ветвь заводится за промежуточный ролик, после чего натягивается и надевается на шкивы распредвалов. Далее ведомую часть зафиксировать на зубчатом шкиве помпы, после чего завести эту часть за натяжной ролик.
  • Выкрутить, но не до конца, болт натяжного ролика (№2) и ключом 3мм прокрутить его по часовой стрелке до того, когда указатель (№2) встанет напротив метки №1 («USED» – ремень б/у), либо №3 («NEW» — новый ремень). Вновь закрутить болт до конца.
  • В хвостовик коленвала вкрутить болт шкива и провернуть вал на 2 оборота, чтобы ремень принял оптимальную позицию относительно шкивов.
  • Установочные метки на валах должны сопоставиться. Если этого не произошло, необходимо повторить процедуру.

Опель Астра – как выставить метки ГРМ?

Если вы собираетесь менять ремень ГРМ на Опель Астра самостоятельно, для выставления меток на валах воспользуйтесь схемой, которая приведена ниже.

После того, как вы убедились в правильности установки ремня – метки ГРМ Опель Астра совпали – можно устанавливать все остальные элементы в обратной последовательности.

Опель Астра H 16XER – замена ремня ГРМ своими руками

Часть действий выполняется на поднятом авто (подойдет яма или подъемник).

Каталожные номера подходящих запчастей:

  • 1987949590 – ремень ГРМ Опель Z16XEP от BOSCH (STDM1168S8M24);
  • EPG1592H – зубчатый ремень GOODYEAR;
  • 40928881 – поликлиновый ремень SWAG;
  • 278 19 – возвратный ролик ГРМ Febi;
  • 277 92 – ролик натяжителя Febi.

Порядок замены ГРМ Опель Астра H 1 6 Z16XER:

  • Снять с правой стороны автомобиля переднее колесо и брызговик мотора.
  • Демонтировать ремень привода вспомогательных агрегатов – чтобы это сделать, нужно провернуть ролик натяжителя против часовой при помощи ключа.
  • Достать воздушный фильтр – для этого нужно ослабить хомут крепления рукава воздуховода к фильтру, снять рукав с патрубка, и отсоединить болты, удерживающие фильтрующий элемент.

Поршень 1-вого цилиндра перевести в верхнюю мертвую точку – метки валов находятся в горизонтальной плоскости друг напротив друга (см. рисунок ниже).

Выкрутить 2 болта передней крышки привода, после чего убрать саму крышку.

Внимание! В случае, когда ремень менять не предполагается, необходимо перед снятием маркером нарисовать стрелки, указывающие, в какую сторону он вращался. Это делается в связи с тем, что зубья внутренней поверхности ремня «прирабатываются» к шкивам работающих валов

Если поставить ремень в обратном направлении, он исчерпает свой ресурс значительно быстрее.

Снять шкив коленвала, выкрутив его болт.

Снять нижнюю крышку ГРМ.

Выкрутить, но не до конца, крепеж промежуточного ролика.

Чтобы убрать натяжение ремня ГРМ ключом «А», нужно до конца прокрутить ролик по направлению хода часовой стрелки (вы почувствуете сопротивление от пружины) и, не убирая ключ, снять болт и демонтировать промежуточный ролик.

Снять зубчатый ремень со шкива коленвала и достать его из системы.

Снять натяжной ролик, выкрутив удерживающее его крепление, и заменить деталь.



Ставим замену:

  • Установочные метки валов должны совпадать.
  • Ремень надеть на зубчатый шкив коленвала, ведущую ветвь пустить за промежуточным роликом, затем, натянув ремень, надеть его на шкивы распредвалов.
  • Заднюю ветвь пустить за натяжным роликом, заранее провернув его по часовой до конца.

Внимание! Когда натяжной ролик перестанет испытывать влияние извне, деталь под воздействием пружины встанет в нормальное для корректной работы положение

  • В хвостовик коленвала вкрутить болт шкива, затем прокрутить коленвал на 2 оборота – благодаря этому появится нужное натяжение. Установочные метки валов при этом должны совпасть.
  • Если метки не сошлись, нужно заново установить ремень.

На этом замена ремня ГРМ Опель Астра Н Z16XER считается оконченной. По завершении установки нового ремня необходимо поставить снятые ранее запчасти на место и проверить работу двигателя.

Пошаговая инструкция

Снимаем защиту двигателя, сливаем антифриз. Демонтируем воздушный фильтр вместе с патрубками. Не забываем отсоединить разъем датчика температуры впускного воздуха.

Снимаем верхнею крышку ремня ГРМ открутив три болта.

Снимаем переднее правое колесо и за болт проворачиваем коленвал, по часовой стрелки.

Установка верхней мертвой точки

До совпадения меток на звездочках распредвалов. Что бы они не разбегались после того как будет снят ремень ГРМ звездочки можно зафиксировать стандартным приспособлением КМ-852.

Откручиваем болт коленвала. Включаем пятую передачу и под колеса ставим подпоры. Фиксируем правый передний тормозной диск через суппорт, простой отверткой. Легким движением руки удлиненной трубой, срываем болт.

Снимаем ремень привода вспомогательных агрегатов. Ключом поворачиваем автоматический натяжитель против часовой стрелки.

Фиксируем его снизу обычным электродом, ну или подходящим по диаметру прутком. Снимаем ремень. После чего, отвернув болт звездочку, снимаем сам автоматический натяжитель, так как в дальнейшем он нам будет мешать. Снимаем шкив коленвала.

Вывешиваем двигатель и откручиваем подушку.

Снимаем датчик фаз, ну или положения распредвала, кто как называет.

Снимаем нижнею крышку ремня ГРМ, она на защелках. На звездочки коленвала должны быть совмещены метки, если это не так совместите их, при этом также должны совпасть и метки распредвалов.

Ослабляем натяжной ролик и снимаем старый ремень ГРМ, а также все ролики.

Метим положение помпы, что бы в дальнейшем нам не пришлось доставать спецключ и регулировать ее. Снимаем помпу.

Достаем новый комплект ГРМ.

В каких случаях без замены не обойтись?

Газораспределительный механизм – один из важнейших узлов автомобиля. Благодаря ему обеспечивается подача топливно-воздушной смеси и воздуха в цилиндры и вывод отработанных газов. Данная операция осуществляется путем своевременного открытия и закрытия клапанов. Обеспечивает функционирование ГРМ распределительный вал. На валу имеются кулачки, благодаря которым определяются фазы газораспределения, то есть осуществляется открытие и закрытие клапанов. Для каждого двигателя существует свой порядок работы цилиндров.

Распределительный вал работает благодаря приводу, который соединяет его с коленчатым валом. Коленвал делает два оборота, а распредвал за это время делает только один полный оборот. Таким образом, за один цикл клапан открывается только единожды. В качестве привода на Opel Astra используется ремень. Он обеспечивает синхронную работу валов, поэтому от его состояния зависит качественная работа механизма газораспределения.

Ремень ГРМ Opel Astra представляет собой замкнутое резиновое кольцо, на внутренней стороне которого имеются зубья, необходимые для лучшего сцепления с шестернями валов. Кроме синхронизации валов, ремешок служит приводом для масляного насоса и помпы, поэтому испытывает двойную нагрузку. Это приводит к повышенному износу изделия и сокращению срока службы

Поэтому, важно, следить за его состоянием. Со временем ременная передача может ослабнуть, что приводит к снижению мощности автомобиля

Если вовремя не выполнять замену, это может привести к обрыву ремня. При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя.

Замена ремешка согласно руководству по эксплуатации Opel Astra выполняется через 150 тыс. километров пробега, но существуют факторы, которые влияют на срок службы ремня:

  • качество установленного изделия;
  • манера езды;
  • условия эксплуатации автомобиля, при постоянных нагрузках ремень быстрее изнашивается;
  • качество установки ремешка: если он установлен неправильно, то из-за трения увеличивается износ.

Поэтому периодически необходимо выполнять визуальный осмотр состояния ременной передачи и выполнять замену, если обнаружены следующие дефекты:

  • следы износа внешней поверхности: трещины, складки, выпуклости;
  • износ, надрыв зубьев;
  • масляные следы на поверхности;
  • обтрепанные боковые стороны;
  • отслоение материала от основы.

Трещина на поверхности изделия

При обнаружении следов масла на поверхности необходимо устранить причину их появления. Масляные пятна сокращают срок службы резиновых изделий. Обычно причиной возникновения масляных пятен является износ сальников валов. Перед заменой ремня их необходимо поменять.

Замена цепи

Итак, первым делом сливаем антифриз и снимаем воздушный фильтр с патрубками.

Поддамкрачиваем двигатель и откручиваем переднею подушку, а также все разъемы и патрубки на передней крышки и помпе. Демонтируем опору двигателя, открутив три болта крепящих ее к блоку цилиндров.

Разрежаем автоматический натяжитель. Головкой Е14 проворачиваем его за болт почасовой стрелке, тем самым ослабляя ремень.

Читать дальше: Типтроник что это такое отзывы

Фиксируем натяжитель подходящим сверлом или гвоздем. Показано на снятой детали.

Должна получится примерно такая картина. Откручиваем три болта шкива насоса охлаждающей жидкости.

И снимаем его выкрутив девять болтов. Главное запомните где стояли длинные, а где короткие болты, что бы не было беды при сборке.

Снимаем натяжитель открутив два болта, шкив коленвала открутив шесть.

Снимаем клапанную крышку.

За болт коленвала, обязательно по часовой стрелке, проворачиваем так, чтобы прорези с торца распредвалов встали в одну линию, выше края ГБЦ. Это будет верхняя мертвая точка.

Вставляем фиксатор распредвалов, в нашем случае сорок пятый уголок. Если вдруг при вращении коленвала прорези в распредвалах на одну линию не встают и вставить уголок не получается значит цепь растянута или сбились фазы газораспределения, о том как их отрегулировать рассказано в конце статьи. Тогда продолжаем без фиксации распредвалов.

На шкиве коленвала и передней крышки ГРМ должны совпасть метки. Показано на снятых деталях, так как сфотографировать там не представляется возможным.

Откручиваем болт шкива коленвала и вынимаем втулку масляного насоса. Не знаю зачем, но мы все-таки пометили расположение втулки, привычка.

Откручиваем пятнадцать болтов с торца и четыре снизу крепящие крышку ГРМ и снимаем ее

Метим положение цепи, не важно будете ли вы ее менять или снимали по другим причинам как мы. В дальнейшем эти метки нам пригодятся

По одной метки на распредвалах.

Две метки на коленвал.

Метим обычным канцелярским штрихом. После чего разрежаем натяжитель цепи ГРМ. Пальцем нажимаем на башмак натяжителя до момента, когда плунжер полностью зайдет и фиксируем его подходящим предметом диаметром два миллиметра. Снимаем натяжитель открутив два болта.

После откручиваем два болта и снимаем натяжитель. Выворачиваем болт оси башмака натяжителя и три болта успокоителя и снимаем их. После чего снимаем цепь ГРМ и прокладку крышки. Должна получится такая картина.

Ставим новую прокладку.

Что бы легко установить новую цепь прибегаем к маленькой хитрости ложем две цепи друг на друга и переносим метки со старой цепи на новую, так что бы число звеньев между метками оставалось одинаковым. После чего по меткам устанавливаем новую цепь. Ставим на место успокоитель и натяжитель с башмаком. Вынимаем фиксатор из натяжителя и плунжер натянет цепь.

Ставим на место переднею крышку газораспределительного механизма и помпу. Сначала обтягиваем помпу, а затем в указанной последовательности крышку, не забываем про четыре нижних болта. Фото сделать забыли, поэтому будет с книжки.

А вот теперь самое интересное. Проверяем фазы газораспределения. Для этого проверяем метку коленвала.

Все гуд. А теперь нам понадобится простой транспортир, лучше металлический. Отрезаем от него нижнею часть так что бы на линии отреза были метки «0» и «180» градусов. Ставим его на крышку ГРМ рядом с распредвалом впускных клапанов так что бы перпендикуляр, опушенный из метки «90» градусов на крышку ГРМ, проходил через центр болта крепления звездочки. Сфотографировано немного неудачно, но принцип понятен.

Смотрим на то что бы линия с меткой «60» градусов проходила через начало окна, которое между длинными лепестками на задающем диске (специально покрасили белым). Если так и есть, то все отрегулировано правильно. Можно собирать. А вот если нет, или изначально было невозможно вставить фиксатор распредвалов, то вас ждет увлекательная процедура регулировки фаз газораспределения.

В каких случаях без замены не обойтись?

Газораспределительный механизм – один из важнейших узлов автомобиля. Благодаря ему обеспечивается подача топливно-воздушной смеси и воздуха в цилиндры и вывод отработанных газов. Данная операция осуществляется путем своевременного открытия и закрытия клапанов. Обеспечивает функционирование ГРМ распределительный вал. На валу имеются кулачки, благодаря которым определяются фазы газораспределения, то есть осуществляется открытие и закрытие клапанов. Для каждого двигателя существует свой порядок работы цилиндров.

Распределительный вал работает благодаря приводу, который соединяет его с коленчатым валом. Коленвал делает два оборота, а распредвал за это время делает только один полный оборот. Таким образом, за один цикл клапан открывается только единожды. В качестве привода на Opel Astra используется ремень. Он обеспечивает синхронную работу валов, поэтому от его состояния зависит качественная работа механизма газораспределения.

Рекомендуем: Салонный фильтр на Hyundai Getz

Ремень ГРМ Opel Astra представляет собой замкнутое резиновое кольцо, на внутренней стороне которого имеются зубья, необходимые для лучшего сцепления с шестернями валов. Кроме синхронизации валов, ремешок служит приводом для масляного насоса и помпы, поэтому испытывает двойную нагрузку. Это приводит к повышенному износу изделия и сокращению срока службы

Поэтому, важно, следить за его состоянием. Со временем ременная передача может ослабнуть, что приводит к снижению мощности автомобиля

Если вовремя не выполнять замену, это может привести к обрыву ремня. При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя.

Замена ремешка согласно руководству по эксплуатации Opel Astra выполняется через 150 тыс. километров пробега, но существуют факторы, которые влияют на срок службы ремня:

  • качество установленного изделия;
  • манера езды;
  • условия эксплуатации автомобиля, при постоянных нагрузках ремень быстрее изнашивается;
  • качество установки ремешка: если он установлен неправильно, то из-за трения увеличивается износ.

Поэтому периодически необходимо выполнять визуальный осмотр состояния ременной передачи и выполнять замену, если обнаружены следующие дефекты:

  • следы износа внешней поверхности: трещины, складки, выпуклости;
  • износ, надрыв зубьев;
  • масляные следы на поверхности;
  • обтрепанные боковые стороны;
  • отслоение материала от основы.

    Трещина на поверхности изделия

При обнаружении следов масла на поверхности необходимо устранить причину их появления. Масляные пятна сокращают срок службы резиновых изделий. Обычно причиной возникновения масляных пятен является износ сальников валов. Перед заменой ремня их необходимо поменять.

Последствия обрыва ремня ГРМ Opel Astra H

Если ремень на Опель Астра Н обрывается из-под клапанной крышки вытекает масло, при условии у него установлена помпа, то вероятна протечка антифриза. На приборной панели Астры зажгутся значки давления масла, чек, машина с гаечным ключом и датчик уровня масла.

Если появились подозрения на обрыв, не следует пробовать заводить автомобиль, с механической трансмиссией толкая его, по другому взяв на трос. При попытках завести ключом, стартер будет вертеться и типично жужжать, однако не просто ничего не произойдет. Астру можно буксировать до сервиса на нейтральной передаче, независимо от коробки.

Когда рвется ремень ГРМ Астры, впускные и выпускные клапана бьются о поршни и загибаются. Также зависимо от фазы газораспределения скорости движения автомобиля бывают вариации повредиться поршни и стены цилиндров.

Это интересно: Замена салонного фильтра Опель Астра н видео — разъясняем суть

Замена ремня ГРМ Опель Астра Н Z18XER, метки ГРМ Опель Астра Н

замена шестерней грм, сальников распредвалов и помпы на z18xer Опель Вектра с

Причину попадания масла на ремень обычно это нарушение герметичности сальников коленчатого и распределительных валов надо устранить немедленно. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия см.

Б — положение указателя при установке нового ремня; А — положение указателя при установке ремня, бывшего в эксплуатации; 1 — метка для контроля натяжения при установке ремня, бывшего в эксплуатации; 2 — указатель регулировочного узла; 3 — метка для контроля натяжения при установке нового ремня. Проверьте совпадение установочных меток коленчатого и распределительных валов см. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия см.

Затяните болт крепления натяжного ролика. Для замены ремня привода газораспределительного механизма двигателя Z 18 XER выполните следующее. Вытащить из системы воздушный фильтр.

Зубья ремня привода газораспределительного механизма прирабатываются к зубчатым шкивам коленчатого и распределительных валов односторонне.

Изменение направления движения ремня приведет к его ускоренному износу из-за повторной приработки. Выверните болт крепления шкива коленчатого вала… 10….

Запчасти для ТО

Болт крепления шкива коленчатого вала затянут очень большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза это должен сделать помощник. Выверните болт крепления натяжного ролика ремня привода вспомогательных агрегатов… 12…. Выверните четыре болта крепления нижней крышки привода газораспределительного механизма… 14….

СРОЧНО!!! выручайте Замена ремня ГРМ ASTRA H Z18XER

Ослабьте затяжку болта крепления промежуточного ролика, но совсем его не выворачивайте. Ослабьте натяжение ремня привода газораспределительного механизма, для чего ключом А поверните ролик по часовой стрелке до упора, преодолевая сопротивление пружины ролика… 17….

Снимите ремень с зубчатого шкива коленчатого вала… 19…. При каждой замене ремня привода газораспределительного механизма заменяйте… …его натяжной… …и промежуточный ролики, так как их ресурс уже снижен и при установке прежних роликов через сравнительно короткий промежуток времени может потребоваться повторная разборка для их замены. Помимо этого велик риск разрушения долго работавших роликах, что приведет к аварийной поломке двигателя. Снятие промежуточного ролика описано выше в данном подразделе см.

Установите ролики, если их снимали, в порядке, обратном снятию. Проверьте совпадение установочных меток коленчатого и распределительных валов см. Наденьте ремень на зубчатый шкив коленчатого вала.

Заведите ведущую ветвь ремня за промежуточный ролик и, натянув ее, наденьте на шкивы распределительных валов. Заведите заднюю ветвь ремня за натяжной ролик, предварительно повернув его по часовой стрелке до упора см. После прекращения воздействия на натяжной ролик он под действием пружины примет необходимое для нормального натяжения ремня положение.

Вверните в хвостовик коленчатого вала болт крепления шкива и проверните коленчатый вал на два оборота, чтобы натяжной ролик обеспечил номинальное натяжение ремня.

Проверьте совпадение установочных меток коленчатого и распределительных валов. При несовпадении повторите установку ремня. Установите все ранее снятые детали в последовательности, обратной снятию.

Для замены ремня привода газораспределительного механизма двигателя Z 18 XER выполните следующее. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Выверните три болта 2 рис. Снятие передней крышки привода газораспределительного механизма двигателя Z 18 XER: Снимите натяжной ролик ремня привода вспомогательных агрегатов, вывернув болт а см.

Выкрутить 3 болта и убрать переднюю крышку ГРМ. Открепить натяжной ролик ремня вспомогат.

Подпереть мотор при помощи опоры. После этого натяжение ремня ГРМ ослабнет, а болт нужно будет вновь затянуть. Вместе с ремнем каждый раз меняйте ролики натяжной и промежуточный и помпу — для замены указанных деталей придется проводить все описанные ранее действия, а срок их эксплуатации, при этом, не на много превышает срок службы ремня.

Кроме того, в случаях, когда замена деталей не производится, велик риск повреждения всей системы, последствия для ДВС могут быть крайне серьезными. Поставьте ролики и помпу.

Пошаговая инструкция замены

Замена ремня ГРМ и роликов на Опеле Астра h выглядит следующим образом:

  • Снимаем поддон моторного отсека, правое переднее колесо, и поддомкрачиваем двигатель;
  • Демонтируем воздушный фильтр;
  • Выкручиваем крепления натяжителя ремня навесных агрегатов, после чего снимаем ремень вместе с натяжителем;
  • Выкручиваем крепёжные болты кожуха ГРМ, снимаем его;
  • Выставляем метки распредвалов. Для этого прокручиваем шкивы коленвала по часовой стрелке, пока метки на них не окажутся друг напротив друга;
  • Фиксируем шкивы в этой позиции;
  • Демонтируем маховик и нижний кожух ГРМ. Совмещаем метку на шкиве коленвала с меткой на корпусе;
  • Снимем опору двигателя и датчик коленвала;
  • Выкручиваем крепёжные болты паразитного и натяжного ролика, после чего снимаем их;
  • Стаскиваем зубчатый ремень ГРМ;
  • В случае необходимости, можно демонтировать помпу. Для этого выкручиваем четыре крепёжных болта, предварительно подготовив место, чтобы слить четыре литра антифриза;
  • Монтируем новые ролики и натягиваем ремень.

На этом процедуру замены можно считать завершённой, однако прежде, чем начать обратную сборку двигателя, нужно проверить натяжение ремня и не сбились ли метки. Для проверки натяжения берём пружинные бытовые весы и, зацепив крючок за ремень между шкивами распредвала, оттягиваем ремень до отметки в 10 килограмм. После этого берём штангенциркуль и измеряем отклонение. Нормальным считается отклонение в 5 — 5.5 мм. Теперь, когда мы выставили правильное натяжение, проверяем метки. Для этого надо прокрутить шестерни распредвала. Если через два оборота метки совпадают, значит всё в порядке и можно собирать двигатель.

Двигатель Z16XER не имеет гидрокомпенсаторов в приводе клапанов, поэтому нуждается в регулировке тепловых зазоров. Производитель предписывает производить такую регулировку каждые 150 000 км. Номинальный тепловой зазор впускных клапанов – 0,25 мм, а выпускных – 0,31 мм. Регулировка зазоров выполняется самым трудозатратным образом – подбором тарированных толкателей. То есть, нужно измерить существующие зазоры, поднять распредвалы, а затем рассчитать размеры регулировочных толкателей на основе текущего размера зазоров и толкателей.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Opel заказать с них автозапчасти.

Замена ремня на таком же двигателе

Вот мы и подошли, наконец, к теме замены ременной передачи. Этот текст ориентирован на тех, кто будет производить данный вид ремонта самостоятельно. Итак, если вы решились, тогда приготовьте все необходимое, имеется в виду – необходимые расходники и ключи. Вместе с ремнем вам будет лучше купить еще и натяжной ролик. Правда, его замена не является обязательной. Делать это необходимо только в том случае, если на ролике был обнаружен люфт. Если сами вы не можете точно определить его наличие, позовите специалиста, который выполнит процедуру диагностики состояния ролика и всего узла. А вот что обязательно нужно заменить, так это сальники и прокладки.

После этого останется только приготовить набор ключей. Вам обязательно понадобится домкрат, поэтому позаботьтесь о том, чтобы он тоже был поблизости. Если все готово, можно начинать.

Как определить, что ремень ГРМ неисправен?

Основные, косвенные симптомы износа ремня ГРМ в автомобилях Opel:

  • Ухудшение холодного запуска;
  • Изменение состава выхлопных газов (присутствует черный оттенок);
  • Чрезмерная вибрация силового агрегата во время работы;
  • Появление посторонних звуков, шороха и шума в двигателе, особенно при низком масляном давлении (на холостом ходу)

Помимо косвенных признаков неисправности, существуют прямые признаки износа ремня ГРМ. Для того, чтоб определить прямые симптомы неисправности ремня ГРМ, потребуется проведение некоторого объема работ. Причем в случае выявления косвенных признаков неисправностей, данная процедура является обязательным этапом проверки.

Срок замены ремня ГРМ на Опель Астра

Для Опель Астра H регламент замены ремня ГРМ составляет 150 тысяч километров пробега. На практике ГРМ рекомендуется менять раньше, особенно дело касается автомобилей, который эксплуатируются в России. Суровый климат и низкое качество дорог приводят к ускоренному износу многих компонентов авто, в особенной степени это касается механизма газораспределения.

Специалисты говорят о том, что максимальный замены ремня на Опель Астра Н составляет 120 тыс. км пробега. Диагностику состояния ремня нужно проводить уже после 900 тыс. км. Если не соблюдать рекомендуемые сроки, велик риск обрыва ремня ГРМ на Опель Астра.

Если вы обнаружили на своем Опель Астра масло в районе ремня ГРМ, замену следует производить, не дожидаясь указанного срока. То же касается видимых повреждений ремня (трещины, растяжения, износ торцов и прочее). Масло указывает на нарушение герметичности в системе, в частности, на повреждение сальников валов. Поэтому, прежде чем устанавливать новый ремень ГРМ, нужно найти поврежденный участок и провести ремонт.

Часто при обрыве ремня гнет клапана, поршни и направляющие. Поэтому, если на Опель Астра порвался ремень ГРМ, необходимо провести точную диагностику, установить масштаб бедствия и только после этого проводить ремонт. Чтобы не доводить до обрыва, не ленитесь проводить диагностику ремня заранее, не дожидаясь даже рекомендуемого срока.

Общая информация

Главное предназначение зубчатого ремня/цепи — осуществление привода газораспределительного механизма, при этом он обеспечивает согласованное открывание/закрывание клапанов в зависимости от текущего такта рабочего цикла в каждом из цилиндров двигателя. Кроме того, на различных моделях двигателя посредством зубчатого ремня/цепи осуществляется привод некоторых вспомогательных агрегатов, таких как ТНВД (дизельные модели), водяной насос, а на некоторых двигателях и масляный насос. Перед снятием ремня рекомендуется нарисовать схему его натяжения. Последовательность операций по снятию и установке ремня привода ГРМ практически одна и та же для большинства двигателей, отличия определяются особенностями конструкции двигателей. Если некоторые операции по замене ремня приведены не полностью, как правило они но представляют особых трудностей и требуют лишь минимальных знаний слесарного дела — обращайтесь к описанию процедуры замены ремня на двигателе Z16XEP.

Рекомендуется заменять ремень при каждом снятии его с двигателя. Если планируется повторное использование ремня, прежде чем снимать его со шкивов нанесите маркером метку (в виде стрелки) для определения направления вращения при последующей установке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
