Замена лонжерона ВАЗ 2109. Фото, инструкция как поменять лонжерон на 2109

Проблема выхода из строя лонжерона ВАЗ 2108/2109 – ситуация не из приятных, но это не значит, что её нельзя исправить. Существует два способа устранения неполадки: замена или сварка, ремонт своими руками или в мастерской. Как сделать правильный выбор, вы узнаете дальше.

Когда необходим ремонт или замена лонжерона на ВАЗ 2109

Решение о правке или замене лонжерона на поврежденной автомашине зависит в значительной степени от протяженности деформированной зоны, степени деформации, а также от квалификации ремонтника. При небольшой деформации лонжерона на большой длине даже при наличии мелкой складки не требуется замена лонжерона.

Если металл прогнил, то ремонту и восстановлению лонжероны (передний и задний) не подлежат. Даже если вы сделаете сварку, гниение будет продолжаться вокруг нее. Кроме того, сварка по мягкому металлу может нарушить развал-схождение, шины начнут изнашиваться быстрее, запчасти трансмиссии начнут ломаться, может произойти деформация кузова. Такого ремонта хватит от силы, на пару недель.

Во время сварки на лонжерон ставят распорки, чтобы его не уводило в сторону. В противном случае кузов может деформироваться.

Если есть возможность, всегда лучше приобрести новую деталь, которая стоит дороже, чем работы по временному ремонту. Но, даже при ограниченном бюджете, в некоторых случаях, нельзя экономить. Поэтому замена – это намного дешевле, но если трещина является следствием удара или столкновения ВАЗ, сварки будет достаточно.

При ремонте лонжерона никогда нельзя упускать из вида, что он является усилительным элементом кузова и в значительной степени определяет его жесткость. При этом не рекомендуется усиливать лонжерон при частичной замене, главным образом, в передней и задней частях кузова, так как при этом увеличивается прочность зоны, предназначенной для смятия, т.е.

Обычно трещина после аварии образуется только в том случае, если кузов тоже успел деформироваться. Тогда будет необходимо сначала выровнять, а только потом приступать к сварочным работам.

Выпрямление и ремонт кузова тоже можно произвести только в автомастерской. Если у вас нет навыков и специального оборудования, справиться с задачей будет сложно.

Поскольку замена и ремонт лонжерона осуществляются по одной технологии, набор инструментов тоже будет одинаковым.

Если вы все же решили выполнить ремонт лонжерона на ВАЗ 2109 самостоятельно, для начала вам нужно будет обзавестись такими инструментами для работы:

• сварочный агрегат (самым удобным и простым вариантом будет полуавтоматическая сварка);
• болгарка и диски, жёсткая металлическая щётка для болгарки;
• комплект новых лонжеронов и соединителей для автомобиля ВАЗ 2109;
• шлифовальный инструмент;
• электродрель;
• слесарный инструмент;
• упаковка автомобильной мастики;
• 2 малярных кисточки средних размеров;
• банка грунтовки;
• бутылка растворителя.

etlib.ru

Происхождение лонжерона

Для начала стоит разобраться, что же это такое — лонжерон автомобиля и как он появился

Только после этого мы сможем двигаться дальше и продолжить знакомство с этой важной деталью автомобиля. Лонжероном называется самая прочная деталь, которая выполняет несущую функцию. В автомобиле это очень крепкая коробчатая балка, металлический профиль или прямоугольная труба

К ней прикреплено большое число деталей и механизмов

В автомобиле это очень крепкая коробчатая балка, металлический профиль или прямоугольная труба. К ней прикреплено большое число деталей и механизмов.

В первых автомобилях существовала рама, продольные части которой как раз и назывались лонжеронами. Для придания конструкции прочности добавлялись перемычки, что делало её похожей на лестницу. Такая технология используется и до сегодня. Её можно увидеть на любой грузовой машине. На легковушках не предусматривается отдельная рама. Продольные лонжероны стали частью кузова.

Автомобиль не может существовать без этой детали. За колёсами её совсем не видно, но она там точно есть. Посмотреть, как выглядит лонжерон можно, для этого потребуется поднять авто на подъёмнике. Лонжероны бывают разных типов, к рассмотрению этого вопроса мы ещё вернёмся. Если каждому из вас понятно, что такое лонжерон в машине, то можно переходить к изучению функций, которые возложены на эту деталь.

История создания лонжерона тесно связана с историей развития рамной конструкции кузова. Изначально рама была главной и единственной несущей (к слову, деревянной) конструкцией в машине. Со временем рама автомобиля усовершенствовалась и в ее составе появились лонжеронные элементы.

В 20-х годах прошлого века инженерами фирмы Auburn была создана лонжеронная рама, оснащенная поперечиной в виде буквы Х. Данная конструкция состояла из двух лонжеронов, расположенных параллельно друг к другу, и нескольких поперечных балок. Своим видом данная конструкция была похожа на лестницу, за это они получили называние «лестничные». В наши дни лестничной рамой оснащаются все грузовые автомобили.

Постепенно создатели автомобилей начали интегрировать лонжеронную раму в кузов, а точнее, в пол автомобиля. Так лонжероны сделались неотъемлемой деталью кузова авто. Сейчас лонжеронные рамы имеются в конструкции всех машин, и ее наличие не зависит от разновидности несущей конструкции.

Типы

Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).

Расположение бывает следующим:

1. Параллельным и горизонтальным по отношению друг к другу;
2. Вертикальным, с небольшим изгибом;
3. Горизонтальным и минимальным углом;
4. Горизонтальным и небольшим изгибом.

Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.

Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.

Что касается остальных вариантов, то они популярны и применяются в легковых машинах.

Задний левый лонжерон пола ВАЗ 21099.

Назначение лонжерона

Лонжерон – несущий кузовной элемент, представляющий собой балку, служит основой для крепления агрегатов и узлов автомобиля, также играет роль амортизатора, смягчающего удар, поглощает деформацию. На «девятке» устанавливаются парные передние и задние лонжероны, эти элементы кузова испытывают значительную нагрузку.

Если с помятым крылом и ржавой дверью автомобиль может без проблем передвигаться, то с деформированным передним лонжероном (ПЛ) машину эксплуатировать не стоит. В случае повреждения этой детали могут возникнуть достаточно серьезные проблемы:

• начнет быстро съедаться авторезина;
• автомобиль плохо управляется;
• кузов теряет прочность и разрушается.

Если состояние лонжерона не самое критичное, его можно подварить, исправить геометрию на специальном стенде (стапеле), в случае сильной деформации или при наличии трещин кузовной элемент следует заменить

Но сразу следует отметить, что подобную работу своими руками выполнить очень сложно – здесь важно точно установить деталь, необходимо пользоваться сваркой. При неправильной установке кузовного элемента нарушится геометрия кузова, придется заново переделывать работу

Передний лонжерон ваз 2109 и его замена

Лонжероны ВАЗ 2109 усиливают кузов автомобиля в особенности пол и багажный отсек. Также они выполняют функцию амортизаторов, сохраняя переднюю часть кузова. Лонжероны ВАЗ 2109 крепят в таком месте, чтобы они поглощали деформацию. Замена лонжеронов ВАЗ 2109 необходима в том случае, если они пришли в негодность. Как заменить лонжероны ВАЗ 2109, расскажет данная публикация.

При необходимости замена лонжеронов ВАЗ 2109 может осуществляться только в некоторых местах. В инструкциях завода производителя указываются места, где можно вырезать лонжероны. Есть зоны, которые специально предназначены для поглощения удара.

Замена лонжеронов ВАЗ 2109 должна производиться при значительной степени и зоне деформации. Если же деформация небольшая даже на всей длине лонжерона, то будет достаточно восстановить прежнюю геометрию и положение лонжерона, используя домкрат или угольник. Это позволит сохранить характеристики лонжерона.

Частичная замена лонжеронов ВАЗ 2109 предусматривает использование специальной муфты. При частичной замене специально усиливать лонжероны не стоит. Они должны выполнять функцию амортизаторов, а усиление увеличит прочность зоны.

Стоимость замены переднего лонжерона ВАЗ-2108-09 в автосервисе

Так как замена ПЛ – работа непростая даже для среднестатического автосервиса, берутся за нее далеко не все мастера, тем более, не все горят желанием заняться восстановлением кузова на подержанной «Девятке». В основном в небольших автомастерских производят мелкий и средний кузовной ремонт, а крупные автотехцентры с отечественными машинами связываться вообще не желают. Расценки на кузовные работы у авторемонтных предприятий и частников чаще всего приблизительные, нередко итоговую стоимость мастера озвучивают ближе к окончанию ремонта. Дело в том, что неожиданно могут появиться «подводные камни», и в результате их выявления работа затягивается, становится более сложной.

Некоторые автосервисы в прейскуранте указывают сразу два значения – верхний и нижний пределы, в крупных городах или в столице за замену переднего лонжерона берут от 3500 до 9000 рублей, обычно у частных мастеров в гаражах работа стоит дешевле. Часто вместе с ПЛ приходится менять брызговик крыла, пороги, ремонтировать днище, отдельные автомастерские в расценках отмечают, что стоимость ремонта в прайс-листе указана без покраски.

Ремонт переднего лонжерона ВАЗ-2109

Основные причины, из-за которых приходится производить ремонт ПЛ – появление на кузовном элементе трещин. В некоторых случаях лонжерон лопается по кругу, металл прогнивает насквозь, если сама деталь еще не совсем в плачевном состоянии, на нее ставят заплатки, усиливают железо с помощью точечной сварки. Если лонжерон увело в результате аварии, его вытягивают на стенде. Вытянуть ПЛ можно попробовать и без стапеля, в гаражных или полевых условиях мастера проводят подобную операцию, используя прочную металлическую цепь, ручную лебедку и какую-нибудь опору, например, дерево.

Заднюю балку в таком случае нужно зафиксировать, чтобы автомобиль не двигался вперед, тянуть следует аккуратно, постоянно проверяя, нет ли деформации задней оси. Если балка от чрезмерного усилия погнется, ее придется менять. Стоит ли вообще ремонтировать машину после повреждения лонжерона, могут сказать только профессионалы, в некоторых случаях машину легче продать на запчасти, чем его восстанавливать.

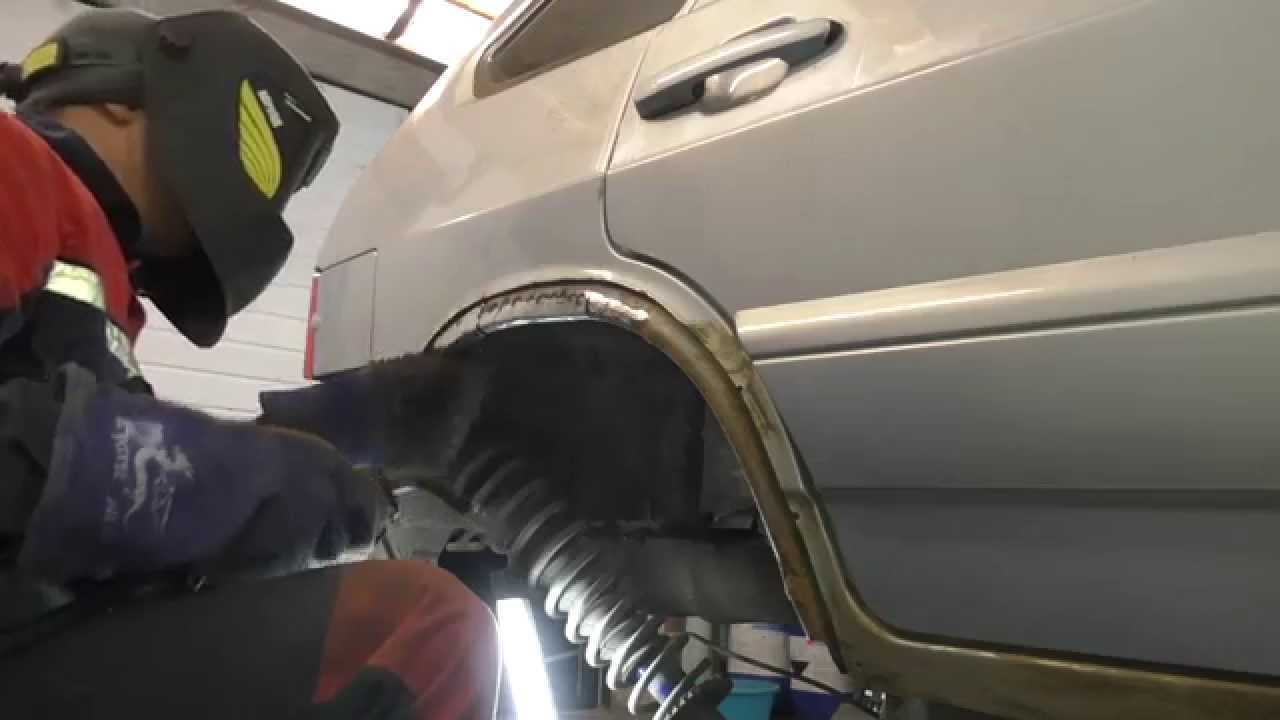

Замена арок Замена лонжерона ВАЗ 2109

Процедура по замене задних лонжеронов

Перед тем как правильно приварить задний лонжерон владелец автомобиля должен выполнить некоторые предварительные работы, а именно:

• высверлить все точки, на которых крепиться лонжерон. Если это не получается болты должны быть срублены с помощью зубила;
• когда процедура демонтажа окончена место для сварки очищается самым тщательным образом;
• нужно сделать новую деталь, причем она должна максимально повторять заводскую;
• деталь также подготавливается для того чтобы точки ее крепления совпадали с заводской сваркой;
• после того как первая часть болты выполнена деталь устанавливается на кузов с помощью съемных крепежей;
• сварочные работы, благодаря которым лонжерон становиться на свое место;
• в конце место шлифуется на него наноситься грунтовка и краска.

Кроме того многие люди часто задумываются над вопросом как можно укрепить лонжероны на. Для этого специалисты рекомендуют применять дополнительные крепления, которые привариваются как к детали, так и к т кузову машины.

Замена заднего правого лонжерона 2109

Состояние заднего лонжерона определяется внешним осмотром, если кузовной элемент имеет следы сильной коррозии и основательно прогнил, он подлежит замене, его ремонт во многих случаях нецелесообразен. Еще перед выполнением работ необходимо осмотреть сам кузов автомобиля, нередко железо на 2109 прогнивает до такой степени, что привариваться практически не к чему.

Для проведения ремонтных работ потребуется:

• сварочный аппарат;
• электродрель со сверлами;
• отвертки;
• набор ключей;
• молоток;
• керн;
• зубило;
• зачистные круги.

Предварительно необходимо купить сам лонжерон пола (ЛП), средняя розничная цена кузовного элемента в автомагазинах – от 1800 до 2500 рублей, каталожный номер – 2108-5101372. Это запасная часть подходит на модели 2108-09-13-14, с минимальными изменениями может устанавливаться на вазовские машины 21099 и 2115. Так как при замене лонжерона в основном приходится работать под машиной, необходимо продумать, как сделать так, чтобы можно было удобно подобраться снизу. Здесь есть несколько вариантов:

• использовать автоподъемник;
• производить работы на смотровой яме, вывесив заднюю часть кузова на «козлах» или других подставках;
• опрокинуть автомобиль на бок, подставив надежный упор.

Перед тем как приступить к высверливанию старого лонжерона, необходимо произвести частичную разборку автомобиля, снять:

• задние сиденья;
• бензобак;
• обшивку пола сзади;
• коврики;
• заднюю балку (придется отсоединить тросы ручника и тормозные шланги).

После разборки можно приступать к непосредственному снятию заднего ЛП, для этого необходимо найти точки крепления, высверлить их в местах точечной сварки с помощью сверла, зажатого в патрон дрели. После демонтажа кузовной детали необходимо тщательно зачистить металл под лонжероном и загрунтовать, снять транспортировочный грунт с новой детали (очень эффективно и быстро снимается с помощью пескоструя). Чтобы правый лонжерон встал точно по месту, следует пользоваться замерами (существуют контрольные точки крепления агрегатов), между элементами передней и задней подвески должно быть определенное расстояние (между креплением задней балки и переднего поперечного рычага).

После определения контрольных точек лонжерон прихватывается сваркой в нескольких местах, проверяется правильность установки, затем деталь окончательно приваривается к посадочному месту. Заключительная стадия ремонта состоит из следующих этапов:

• зачистка окалины сварки шлифовальным кругом;
• обезжиривание поверхности металла;
• нанесение грунта, антикоррозийного покрытия.

Очень важные условия при выполнении сварки – прерывистый шов, максимум длиной 4-5 мм. Сплошной сварочный шов недопустим, при такой сварке кузов теряет эластичность, становится очень жестким. Левый задний ЛП на «Восьмерке»или «Девятке» меняется точно так же, как и кузовной элемент с правой стороны, порядок выполнения работ и принцип установки такой же.

Когда необходим ремонт или замена лонжерона на ВАЗ 2109

Решение о правке или замене лонжерона на поврежденной автомашине зависит в значительной степени от протяженности деформированной зоны, степени деформации, а также от квалификации ремонтника. При небольшой деформации лонжерона на большой длине даже при наличии мелкой складки не требуется замена лонжерона. С помощью домкрата или угольника можно восстановить первоначальную форму и положение лонжерона с сохранением его характеристик. С другой стороны, при значительной деформации лонжерон необходимо заменить, так как правка вызовет изменение структуры металла и прочности, что приведет к изменению характеристик самого кузова.

Если металл прогнил, то ремонту и восстановлению лонжероны (передний и задний) не подлежат. Даже если вы сделаете сварку, гниение будет продолжаться вокруг нее. Кроме того, сварка по мягкому металлу может нарушить развал-схождение, шины начнут изнашиваться быстрее, запчасти трансмиссии начнут ломаться, может произойти деформация кузова. Такого ремонта хватит от силы, на пару недель.

Во время сварки на лонжерон ставят распорки, чтобы его не уводило в сторону. В противном случае кузов может деформироваться.

Если есть возможность, всегда лучше приобрести новую деталь, которая стоит дороже, чем работы по временному ремонту. Но, даже при ограниченном бюджете, в некоторых случаях, нельзя экономить. Поэтому замена – это намного дешевле, но если трещина является следствием удара или столкновения ВАЗ, сварки будет достаточно.

При ремонте лонжерона никогда нельзя упускать из вида, что он является усилительным элементом кузова и в значительной степени определяет его жесткость. При этом не рекомендуется усиливать лонжерон при частичной замене, главным образом, в передней и задней частях кузова, так как при этом увеличивается прочность зоны, предназначенной для смятия, т.е. для амортизации. Если амортизация этой зоны окажется недостаточной, то в случае удара деформация кузова пройдет дальше, к кабине автомобиля, которая не должна деформироваться.

Обычно трещина после аварии образуется только в том случае, если кузов тоже успел деформироваться. Тогда будет необходимо сначала выровнять, а только потом приступать к сварочным работам.

Преимущества конструкции

У каждой конструкции есть преимущества. Так, «угловые» лонжероны позволяют колесу поворачиваться на больший угол, а устройства с вертикальным изгибом — приспустить центр тяжести авто и снизить уровень днища.

Детали с горизонтальным изгибом — конструктивные элементы, также дают возможность снизить уровень днища, повысив безопасность при ударе сбоку.

Для роста жесткости лонжероны укрепляются поперечинами. Последние бывают различного профиля — в виде буквы К, Х или быть прямолинейными.

Такой тип поперечин изготовлен из особого профиля, выполненного из надежного и устойчивого к деформациям металла.

Для повышения надежности в грузовом транспорте поперечины и лонжероны объединены специальными клепками, а в легковом транспорте — сваркой.

Немаловажный момент — фиксация кузова на раме, которая происходит с помощью специальных кронштейнов.

Рассматривая лонжеронную конструкцию в целом, стоит выделить следующие преимущества:

• Минимальный вес и жесткость на скручивание;
• Высокий уровень управляемости и динамики, а также минимальный расход топлива, обусловленный небольшой массой узла;
• Наибольшая пассивная безопасность. Последняя возможна, благодаря специальным зонам, которые «впитывают» лишнюю энергию и повышают уровень комфорта.

Передние лонжероны Toyota Mark II.

Стоит о:

• При поломке одного узла целостность и связи элементов конструкции нарушаются. Это связано с тем, что распределение нагрузки происходит равномерно по площади;
• Сложности в ремонте. При серьезных деформациях единственным выходом является замена узла.

Основные неисправности и проблемы, связанные с лонжеронами, способы устранения

В процессе эксплуатации возможны следующие проблемы:

1. Деформация (искривление) по причине воздействия нагрузок длительные периоды времени. Стоит помнить, что лонжероны выполнены из металла, который со временем устает и повреждается.
2. При попадании в аварию возможно сильное повреждение детали. В таких ситуациях многие параметры авто нарушаются. Так, при аварии возможно смещение подвески или силового узла по отношению к кузовной части, изменение местоположения крыльев или дверей, деформация геометрии кузова, возникновение явных трещин с наружной части и так далее.

При явном повреждении (появлении трещин) в детали разрушается и целостность конструкции.

Вот почему после ДТП стоит убедиться в отсутствии деформации узлов. На практике в 90% случаев после аварии приходится ремонтировать лонжероны спереди.

Способ восстановления определяется с учетом серьезности проблемы и повреждений демпферного участка. Так, лонжерон, составляющий часть рамы, поменять несложно. Если же узел — часть несущего кузова, то восстановительные работы могут быть бесполезны.

Возможность ремонта зависит от степени деформации:

• При минимальном повреждении узел вытягивается на специальном стенде, после чего проверяются параметры детали;
• При серьезной деформации лучший вариант — замена. Если же пытаться внести исправления в искаженную деталь, то возможно изменение структуры и снижение прочности конструкции. Итог — ухудшение характеристик кузова.

Возможны ситуации, когда замена производится не полностью. В таком случае новые детали крепятся с помощью сварки. Применение муфт для соединения конструкций запрещено.

Нельзя забывать, что главная функция лонжерона — усилить кузов, поэтому в процессе ремонта максимальное внимание уделяется прочности. С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо. С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо

С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо.

Так что при ремонте стоит учитывать данный параметр и стараться не завышать уровень жесткости.

Замена лонжеронов ВАЗ КЛАССИКА № 50.

Гаражные мастера: Роман из Нижнего Новгорода

О впечатляющем ремонте практически уничтоженного коррозией автомобиля Ваз — 21093, можно почитать на странице гаражного мастера Романа из Нижнего Новгорода

Приобретая подержанный автомобиль (например, ВАЗ 2108, 2109, 21099) в первую очередь следует обратить внимание на состояние его кузова и кузовного покрытия. Это и не мудрено, так как кузов – самая дорогая составляющая автомобиля

Перечень основных слабых мест кузовов автомобилей ВАЗ 2108, 2109, 21099

1. Места крепления задней балки к кузову автомобиля.

Задняя балка автомобилей ВАЗ 2108, 2109, 21099 своими рычагами через резинометаллические шарниры крепится к треугольным кронштейнам с правой и левой сторон кузова. Кронштейны в свою очередь сидят на шпильках и закреплены гайками (по три шпильки и три гайки на кронштейн). Шпильки приварены к специальному усилителю из более толстого металла, находящемуся внутри заднего лонжерона.

Вокруг кронштейнов со временем возникает очаг коррозии (возможно из-за нарушения защитного слоя лонжерона, несвоевременной обработки защитным составом его внутренней полости, вибронагруженности данной части кузова). Сначала коррозия съедает металл порога вокруг кронштейна, потом принимается за усилитель. Через некоторое время крепления балки к кузову попросту вырывает, и автомобиль становится неуправляемым

Очень важно провести ремонт этого соединения на ранней стадии разрушения (пока не разрушился усилитель внутри лонжерона)

Металл лонжерона под кронштейнами в этом случае можно заменить более толстым. В сильно запущенных случаях (например, когда балку уже вырвало) ремонт тоже возможен, но более трудоемок, так как требует восстановления разрушенных элементов с соблюдением геометрических параметров (иначе возможен увод автомобиля в сторону и подъедание резины задних колес). Подробнее про ремонт креплений задней балки см. «Ремонт мест креплений задней балки к кузову на автомобилях ВАЗ 2108, 2109, 21099».

1. Места крепления кронштейнов растяжки («крабов») передней подвески к кузову автомобиля.

Аналогичная ситуация возникает при образовании коррозии в районе крепления «крабов» к нижней части рамки радиатора. В местах крепления кронштейнов рамка радиатора так же имеет усилители из более толстого металла. В основном разрушения начинаются вокруг них. В продаже имеются ремонтные вставки под кронштейны, которые необходимо вварить вместо разрушенных. Ремонт должен проходить с соблюдением всех геометрических размеров, так как в противном случае нарушается установка углов колес, которая в дальнейшем не поддается регулировке. См. «Ремонт мест крепления кронштейнов растяжки передней подвески к кузову автомобилей ВАЗ 2108, 2109, 21099».

1. Стаканы стоек передней подвески.
