Замена радиатора охлаждения на приоре

Неисправности радиатора и их последствия

Сломанное устройство представляет большую опасность для всей системы охлаждения, т. к. его нестабильность чревата перегревом силовой установки. На автомобиле Лада Приора используется стандартная комбинированная схема системы охлаждения, когда жидкостная система дополняется воздушной. Благодаря такому совмещению удается эффективнее поддерживать оптимальную температуру мотора при различных нагрузках и режимах работы.

Как таковых неисправностей этого элемента не так много. Главная проблема радиатора – в возникновении утечки охлаждающей жидкости. Происходит это из-за нарушения целостности трубок, вызванных повреждением радиатора. Другая частая проблема – засорение его внутренней поверхности. Определить это можно по причине постоянного срабатывания вентилятора принудительного охлаждения.

Температура падает, но быстро растет и вызывает повторное включение вентилирующего агрегата, даже при движении на высокой скорости. Связано это с тем, что встречный поток воздуха не может остудить охлаждающую жидкость из-за грязных пластин. Загрязнения могут отлагаться и на внутренних стенках трубок радиатора, что приведет к нарушению циркуляции антифриза. И, как следствие, двигатель начнёт излишне нагреваться.

Причины неисправностей

Основными факторами возникновения проблем с радиатором являются следующие:

  • износ элементов естественного характера (любая деталь рано или поздно изнашивается и выходит из строя);
  • механические воздействия, приведшие к повреждениям и деформациям;
  • эксплуатация двигателя с нарушениями требований и рекомендаций производителя.

К поломке может привести, в том числе, использование низкокачественной охлаждающей жидкости, смешивание тосола с другими видами антифриза, применение всевозможных герметиков, которые могут закупорить трубки и повлиять на циркуляцию ОЖ (охлаждающей жидкости). Параллельно с этим нельзя не учитывать человеческий фактор, когда из-за некомпетентности в вопросах обслуживания и ремонта радиатора приходится менять деталь.

Снятие радиатора Лада Приора

Снимаем радиатор для проверки его на герметичность (при подозрении на течь) или замены при повреждении.

Снимаем вентилятор радиатора (см. «Снятие вентилятора радиатора»).

Отсоединяем кронштейн крепления звукового сигнала от охранной сигнализации верхней поперечины рамки радиатора (см. «Снятие звукового сигнала охранной сигнализации») и отводим звуковой сигнал от радиатора.

Головкой «на 8» ослабляем хомут крепления подводящего шланга радиатора…

…и снимаем подводящий шланг с патрубка радиатора.

Головкой «на 8» с удлинителем ослаб ляем хомут крепления отводящего шланга радиатора.

Снимаем отводящий шланг с патрубка радиатора.

Головкой «на 10» отворачиваем две гайки крепления радиатора к верхней поперечине рамки радиатора.

Точки крепления радиатора к верхней поперечине рамки радиатора (для наглядности показано со снятым двигателем).

Наклонив радиатор к двигателю…

…отверткой ослабляем ленточный хомут крепления пароотводящего шланга… Снимаем пароотводящий шланг с патрубка радиатора.

Вынимаем радиатор, выводя штыри его нижнего крепления из резиновых подушек. При необходимости замены резиновых втулок верхнего крепления радиатора…

…вынимаем металлическую распорную втулку…

…и резиновую втулку из кронштейна радиатора. Устанавливаем радиатор в обратной последовательности.

Если резиновые подушки вышли вместе с радиатором, то при его установке сначала вставляем подушки в отверстия нижней поперечины рамки радиатора. Порванные или потерявшие упругость подушки следует заменить новыми. Ленточный хомут пароотводящего шланга заменяем червячным.

Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см.

«Замена охлаждающей жидкости»).

Видео по теме «Lada Priora. Снятие радиатора»

Замена радиатора приора замена радиатора ПРИОРА КАК СНЯТЬ РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ НА ПРИОРЕ ЛЮКС HALLA

Радиатор подлежит замене при обнаружении течи из него охлаждающей жидкости. В мастерской, располагающей специальным оборудованием, радиатор ваз 2170 можно проверить и отремонтировать. Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»). 2. Снимите электровентилятор радиатора лада приора (см. «Снятие и установка электровентилятора радиатора с кожухом»). 3. Снимите звуковой сигнал (см. «Снятие, установка и регулировка звукового сигнала»).

4. Ослабьте затяжку хомута крепления к радиатору подводящего шланга.

5. . и снимите шланг с патрубка радиатора ваз 2172.

6. Аналогично отсоедините от радиатора отводящий шланг.

7. Отверните две гайки крепления радиатора к кузову ваз 2171.

8. Выньте держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.

9. Наклоните радиатор к двигателю. Ослабьте затяжку ленточного хомута пароотводящего шланга…

10. . и снимите шланг со штуцера радиатора ваз 2170.

Полезный совет Ленточные хомуты крепления шлангов неудобны в пользовании, ими трудно повторно обеспечить герметичность соединения. Рекомендуем при первом отсоединении шлангов заменять ленточные хомуты червячными, имеющимися в продаже.

11. Выньте радиатор вверх.

12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлеките их из отверстий в поперечине, если они остались на кузове ваз 2171. Замените порванные или потерявшие упругость подушки.

13. Извлеките из кронштейнов радиатора резинометаллические втулки. Замените порванные или потерявшие упругость резиновые втулки. 14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор lada priora. 15. Проверьте герметичность радиатора лада приора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон. 16. Установите радиатор priora в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

Полезный совет Чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору ваз 2172 шлангов смажьте патрубки радиатора тонким слоем герметика.

17. Установите электровентилятор и все снятые детали в порядке, обратном снятию. 18. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости приора»).

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Замена радиатора отопительного агрегата в Приоре, не оснащённой кондиционером

Замена радиатора печки на Приоре без кондиционера может иметь смысл в том случае, если в салон перестал поступать тёплый воздух, при этом сам отопитель работает. Если в дополнение к вышеизложенной проблеме имеет место ещё и течь воды из-под печки Приоры, автомобилисту придётся в обязательном порядке снять плохо функционирующий агрегат для того, чтобы запаять последний. Иногда ремонт нецелесообразен и приходится менять старое устройство на новое.

Итак, прежде всего, необходимо начать со снятия минусовой клеммы с аккумулятора. Дело в том, что здесь вопрос стоит не только в безопасности самого мастера, но и в дополнительной страховке, позволяющей избежать нескольких неприятных сюрпризов, которые при неаккуратном обращении могут возникнуть не только с проводкой, но и с электрооборудованием.

Если производится замена радиатора печки на Приоре без кондиционера, после обесточивания системы можно приступить к демонтажу накладки лобового стекла. Вместе с тем следует снять и рычаги «дворников», способные предоставить в будущем дискомфорт в процессе работы. После этого следует избавить агрегат от всех пластмассовых трубок, посредством которых жидкость, расположенная в бачке стеклоомывателя, идёт непосредственно к форсункам. Только после того, как все вышеописанные действия будут осуществлены, можно будет снять декоративную накладку, расположенную по краям лобового стекла. На самом деле, осуществить такую манипуляцию просто — достаточно избавиться от семи саморезов.

Замена радиатора отопителя на Приоре может быть осуществлена только после снятия уплотнителя капота. Перед демонтажом следует учесть, что посредине накладки предусмотрен винт, стягивающий обе половинки конструкции. С помощью отвёртки или любого ножа можно аккуратными движениями приподнять заглушки (этот элемент служит «крышкой» винта) и вывернуть их.

После этого можно приступить к снятию шумоизоляции, которая расположена в отсеке силового агрегата. Чтобы всё сделать грамотно, придётся отвернуть винты и убрать накладки (нет чёткого правила какую из них убирать первой: левую или правую). Затем следует избавиться от патрубков, которые идут напрямую к радиатору. Человек, который хочет понять, как добраться до радиатора печки на Приоре, должен ослабить крепления хомутов, удерживающих саму конструкцию.

После этого можно достать из разъёмов все провода, идущие непосредственно к печке. Убрать их можно с помощью двух ключей, в частности, одного «на 10», а другого — «на 8». Выкрутив все четыре гайки, следует сместить в сторону жгут проводов, которые удерживаются посредством держателя. Ключ «на 13» поможет демонтировать кронштейн, расположенный на педали тормоза. Только после этого можно приниматься за снятие радиатора печки на Приоре, не имеющей кондиционера. Демонтировать приспособление поможет обычная крестообразная отвёртка, позволяющая убрать 3 винта. Вся остальная работа заключается в установке нового агрегата и обратной компановке системы в том порядке, который обратен описанным действиям.

На самом деле, есть ещё один способ замены интересующего элемента системы. Открыть свободный доступ к этому элементу поможет демонтаж не корпуса печки, а вакуумного усилителя тормозов. Стоит отметить, что эта процедура будет иметь успех только в том случае, когда вместе с ней будет снята педаль тормоза. Подобные действия помогают приблизиться непосредственно к левой части печки и нужному приспособлению.

Search

замена радиатор охлаждения на предыдущем Радиатор охлаждения входит в систему охлаждения при работающем двигателе, охлаждающая жидкость движется по кругу, и большая его часть находится в радиаторе охлаждения, при движении со скоростью радиатор охлаждается потоком воздуха, поэтому жидкость охлаждается и двигатель не сильно греется.

Чтобы поменять радиатор в машине, это полезно: вам понадобятся все ключи, которые есть в вашем арсенале, а также отвертки, контейнеры, в которые вы будете сливать охлаждающую жидкость (или один большой бак), и запасаться последним охлаждающую жидкость, так как вам нужно будет слить старую, если она в плохом состоянии, то лучше после сборки залить хорошую свежую жидкость в радиатор и расширительный бачок!

Где радиатор охлаждения?

В передней части корпуса он размещен, закреплен гайками, они крепятся к телевизору (телевизор — это передние фары; он все же соединяет бампер и боковые элементы), снять радиатор с него несложно Приоритет, потому что места достаточно, чтобы ползти руками, но, тем не менее, если вы запастись правильными ключами, процесс замены закончится еще быстрее, и именно воротник будет именно таким, и шляпа направляется к нему.

You may also like

Когда мне нужно поменять радиатор?

Если это протекло, радиатор должен быть заменен, чтобы сделать его легким летом, только обратите внимание зимой охлаждающая жидкость, и, если быть более точным, до его уровня, если он начнет снижаться, необходимо будет проверить весь система охлаждения и чтобы обнаружить утечку, чтобы распознать, что радиатор течет определенным образом, вы можете использовать только самый лучший ультрафиолетовый свет (благодаря ним охлаждающая жидкость очень хорошо видна) или, удалив его и поместив в огромный резервуар для воды (сняв радиатор , вы можете очень точно определить, есть ли в нем отверстие), перед помещением в радиатор нужно будет прокачать сжатый воздух через отверстие для заливки охлаждающей жидкости в радиатор (это отверстие просто не нужно погружать в воду или хорошо его заглушить чем любые другие отверстия, чтобы препятствовать тому, чтобы воздух прошел 100% и), Для получения дополнительной информации о том, как выполнить этот тест, посмотрите видео ниже:

Если отверстия в радиаторе не огромные, то его вообще нельзя менять, а просто припаять осторожно и ненадолго, но если вы хотите поставить радиатор и, как говорится, забыть об этом, то лучше купить новый, как это обычно бывает, не герметично, он длится долго, и если галька попадает в это место, пайка сразу же улетает (это зависит от того, насколько хорошо припаян радиатор)!

Взлетать радиатор

наприоритет Люкс 11-го года, ркондиционирование воздуха Халл.

ЗАМЕНИТЕ РАДИАТОР ОХЛАЖДАЮЩЕГО ОХЛАЖДЕНИЯ

2171 16v Xs Panasonic Afterзапасной радиатор (Lusar).

Как заменить радиатор охлаждения на ВАЗ 2170-ВАЗ 2172?

1) Перед началом работы слейте всю охлаждающую жидкость из радиатора (как слить жидкость, прочитайте «здесь») и начните снимать электрический вентилятор (если вы его не снимаете, вы просто не сможете снять радиатор), сначала удалите отрицательный вывод от этой батареи, болт, который затягивает его, затем снимите корпус воздушного фильтра, так как это сильно помешает (прочитайте «здесь», как это сделать), ну, вы можете пойти, чтобы удалить электрический вентилятор, сначала отсоедините Проводка друг от друга, проводка электрического клапана или переходит в сторону в виде разъема и блока (см. фото 1), затем откручиваем (наиболее удобно использовать винт) два болта, которые крепят электрический вентилятор с корпусом на левая и четыре гайки, две из которых расположены сверху, а две — снизу (см. фото 2 и 3 ниже), а затем снимите электрический вентилятор, потянув его вверх и установив в сторону

Замена радиатора печки в Приоре без кондиционера

Схема отопительной системы Приоры традиционная для отечественных автомобилей, её основные узлы:

  • радиатор (теплообменник) отопителя, в нем жидкость нагревается;
  • вентилятор – он разгоняет по салону нагретый от радиатора воздух;
  • регуляторы – с их помощью меняется интенсивность работы вентилятора и регулируется поток теплого воздуха по зонам.

Перед основной работой обесточьте машину, т. е. снимите с аккумулятора минусовую клемму.

После обесточивания автомобиля можно приступать к снятию накладки ветрового стекла. Если перед этим полениться демонтировать рычаги дворников, образуются определенные трудности в будущем. Далее отсоединяем трубки (пластмассовые) подачи омывающей жидкости к форсункам. Вот теперь декоративная накладка лобового стекла снимется легко, стоит открутить 7 саморезов, которые ее держат. Хотя этому еще может помешать уплотнитель капота.

Тогда следующим действием будет снятие уплотнителя капота. Спереди две стороны уплотнителя соединены вместе и стянуты винтом, его необходимо открутить. Плоским инструментом (отверткой или ножом) снимаем заглушки и выкручиваем винты. Снимаем уплотнитель, который может помешать снятию декоративной накладки, после этого она должна легко сняться.

Все получилось – двигаемся дальше и снимаем шумоизоляцию моторного отсека. Откручиваем крепящие ее винты, поочередно снимаем накладки (очередность значения не имеет). Прежде чем отпускать хомуты, которые удерживают патрубки, подставьте емкость для слива охлаждающей жидкости, это сэкономит вам немного средств.

Проводку ее можно демонтировать ключами на 8 и 10. Откручиваем 4 гайки и жгут убираем в сторону. Ключом на 13 снимаем кронштейн с педали тормоза и отводим его в сторону – дорога к радиатору открыта. Крестообразной отверткой выкручиваем 3 винта и снимаем радиатор.

Устанавливают теплообменник, действуя по пройденному циклу, но начиная с конца. Какой радиатор отопителя Лада Приора ставить, отремонтированный или новый – решать вам.

Замена

Процесс замены радиатора печки на приоре является не сложным занятием, но требующим использование необходимого инструмента и навыков в ремонте автомобиля. В нашей пошаговой инструкции описан подробно весь процесс от начала до конца.

Для начала работ необходимо подготовить инструмент и расходные материалы, которые понадобятся для замены данной детали.

Необходимый инструмент:

  • Трещотка с головкой на 10мм и 8мм;
  • Длинный вороток для трещотки;
  • Отвертка крестовая;
  • Нож;
  • Ключ на 13мм;
  • Ключ на 10мм;

Расходные материалы:

Пошаговая инструкция

Первое что необходимо сделать, это отключить минусовую клейму с АКБ.

Снимаем дворники, откручивая их головкой на 13мм, вынимаем крышки шурупов жабо и выкручиваем 6 шурупов.

Снимаем уплотнитель капота с жабо и выкручиваем шурупы крепящие утеплитель. Затем демонтируем жабо.

Снизу откручиваем шумоизоляцию моторного щита ключом на 10мм и извлекаем ее из подкапотного пространства.

Далее на корпусе отопителя откручиваем 3 шурупа и 1 гайку, отмеченные на картинке красным кружком. Разъединяем штекер моторчика вентилятора и разъединяем корпус на две части.

Следующим этапом будет слив антифриза. Для этого в блоке ключом на 13мм выкручиваем пробку и сливаем ОЖ в тару.

Откручиваем 3 гайки крепления оставшейся части корпуса печки. Отсоединяем шланги от радиатора и вынимаем левую часть отопителя из подкапотного пространства.

На извлеченной части откручиваем три шурупа крепящих радиатор к корпусу и извлекаем его.

Устанавливаем новый радиатор в обратной последовательности.

Схема печки Приора

Что входит в систему отопления

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Конструкция печки Приора состоит из ряда элементов:

  • крышка от фильтра;
  • фильтр, который используется для отопления и вентиляции;
  • корпус с отопителя;
  • микромоторедуктор;
  • радиатор;
  • дополнительный резистор на вентиляторе;
  • вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

  1. Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
  2. Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
  3. Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
  4. Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
  5. Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

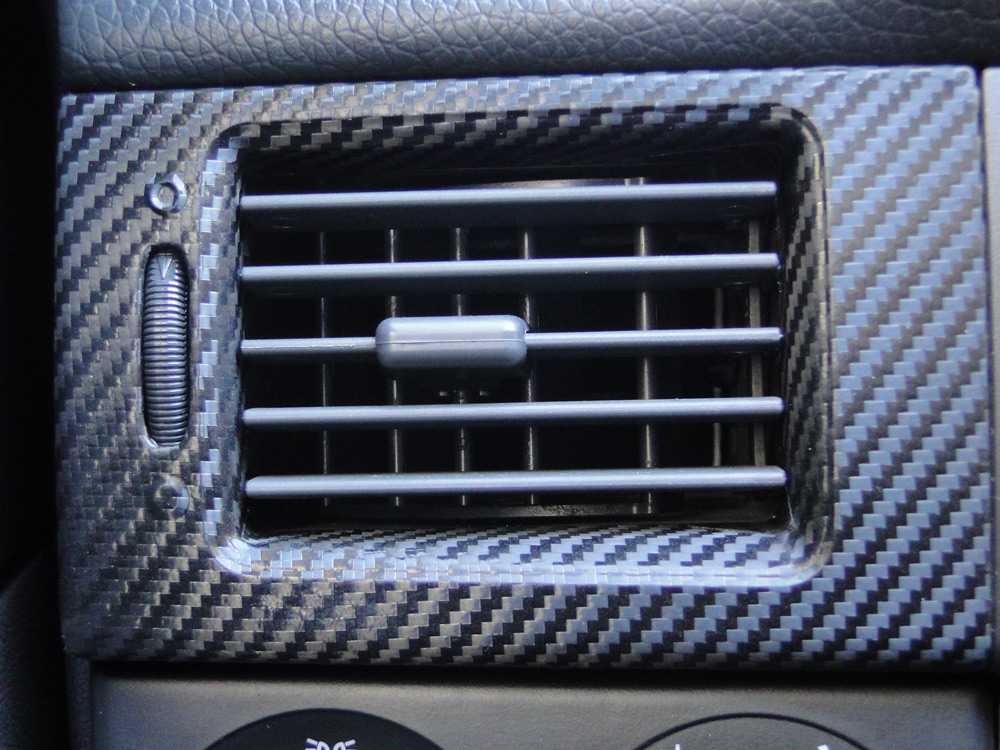

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

  • воздуховоды с бокового дефлектора и обдува стёкол;
  • воздухораспределительный корпус;
  • заслонка;
  • моторедуктор заслонок;
  • воздуховод для обдува ног.

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Замена радиатора

Первое что необходимо сделать перед заменой радиатора отопителя – это подготовить инструмент.

Необходимый инструмент:

  • Отвертка «» или «-»;
  • Трещотка с головкой на «13» или накидной ключ на «13»;
  • Герметик;
  • Антифриз 5л;
  • Емкость для слива антифриза;

После подготовки инструмента можно приступать к работе

Замена радиатора на приоре с кондиционером Halla

Случается так, что при использовании автомобиля без салонного фильтра на радиатор печки может попадать излишний мусор что под воздействием вентилятора отопителя может засорить его.

Для того чтобы устранить этот недуг достаточно снять радиатор и промыть его.

Замена радиатора охлаждения мотора на Лада Приора

Нормальная работа автомобильной печки обеспечивает водителю и пассажирам комфортную езду в холодное время года. Но иногда отопление автомобиля дает сбой, например, может потечь радиатор печки, и мерзнущий водитель дольше реагирует на резкие изменения дорожной обстановки.

На примере Лады Приоры рассмотрим способ самостоятельного решения такой проблемы. Подобный ремонт можно сделать в гараже самостоятельно, хотя поначалу он может отпугнуть не очень опытных автолюбителей.

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Замена радиатора печки в Приоре без кондиционера

Схема отопительной системы Приоры традиционная для отечественных автомобилей, её основные узлы:

  • радиатор (теплообменник) отопителя, в нем жидкость нагревается;
  • вентилятор – он разгоняет по салону нагретый от радиатора воздух;
  • регуляторы – с их помощью меняется интенсивность работы вентилятора и регулируется поток теплого воздуха по зонам.

Перед основной работой обесточьте машину, т. е. снимите с аккумулятора минусовую клемму.

После обесточивания автомобиля можно приступать к снятию накладки ветрового стекла. Если перед этим полениться демонтировать рычаги дворников, образуются определенные трудности в будущем. Далее отсоединяем трубки (пластмассовые) подачи омывающей жидкости к форсункам. Вот теперь декоративная накладка лобового стекла снимется легко, стоит открутить 7 саморезов, которые ее держат. Хотя этому еще может помешать уплотнитель капота.

Тогда следующим действием будет снятие уплотнителя капота. Спереди две стороны уплотнителя соединены вместе и стянуты винтом, его необходимо открутить. Плоским инструментом (отверткой или ножом) снимаем заглушки и выкручиваем винты. Снимаем уплотнитель, который может помешать снятию декоративной накладки, после этого она должна легко сняться.

Все получилось – двигаемся дальше и снимаем шумоизоляцию моторного отсека. Откручиваем крепящие ее винты, поочередно снимаем накладки (очередность значения не имеет). Прежде чем отпускать хомуты, которые удерживают патрубки, подставьте емкость для слива охлаждающей жидкости, это сэкономит вам немного средств.

Проводку ее можно демонтировать ключами на 8 и 10. Откручиваем 4 гайки и жгут убираем в сторону. Ключом на 13 снимаем кронштейн с педали тормоза и отводим его в сторону – дорога к радиатору открыта. Крестообразной отверткой выкручиваем 3 винта и снимаем радиатор.

Устанавливают теплообменник, действуя по пройденному циклу, но начиная с конца. Какой радиатор отопителя Лада Приора ставить, отремонтированный или новый – решать вам.

Альтернативный вариант

Существует альтернативный вариант снять радиатор печки, некоторые предпочитают его. Снимается вакуумный усилитель (тормозов), вместе с ним педаль тормоза. Это позволит добраться к отопителю (левой его части) и к радиатору печки на Приоре.

Замена радиатора охлаждения Приоры с кондиционером

Через определенный промежуток времени после выпуска Лады Приоры изготовитель начал их комплектовать климатическими установками (кондиционерами) Panasonic и HALLA. Новый отопитель стал конструктивно отличаться от старого, и добраться до него стало значительно легче. Для замены радиатора теперь не требуется снимать жабо (накладку лобового стекла), ВУК, держатели дворников или отопитель.

Если кондиционер не включается

Иногда кондиционер категорически отказывается включаться после установки. Вот почему это может произойти:

  • проблемы с электропроводкой. Необходимо тщательно осмотреть провода на предмет повреждённой изоляции и замыкания. Также следует проверить защёлки на всех контактных колодках. Некоторые из них, будучи новыми, не всегда плотно становятся на свои места, что и приводит к размыканию цепи;
  • ошибка при сборке электросхемы. Это ещё один распространённый вариант. У каждой модели кондиционера имеется своя принципиальная схема сборки. Ошибиться, собирая её, трудно, поскольку все важные провода имеют изоляцию разных цветов. Тем не менее ошибка не исключена. Решение очевидно: свериться с инструкцией ещё раз и найти ошибку;
  • сгорел предохранитель. Горит обычно тот самый F9, о котором упоминалось выше. Произойти это может из-за замыкания в электропроводке, или из-за неверно собранной схемы. Если кондиционер не включается, нужно вынуть предохранитель и осмотреть его. Если он вышел из строя, нить в нём будет оборвана, а его корпус будет слегка оплавлен. Такой предохранитель необходимо заменить. Затем следует тщательно проверить проводку. И только после этого можно попробовать запустить кондиционер ещё раз.

Принцип работы печки

Панель управления отопителем на Приоре

Система кондиционирования может переставать дуть по разным причинам. Если печка дует холодным воздухом, при этом машина без кондиционера, водителю предстоит разбирать и производить замену некоторых элементов. Это может быть не работающий управляющий регулятор, вентилятор, кран отопителя или другой компонент системы отопления. В любом случае для начала давайте разберемся в принципе работы.

Теплый воздушный поток принудительно обдувает радиатор устройства благодаря вентилятору. Обороты последнего изменяются в зависимости от температуры внутри авто. Соотношения теплого и холодного воздушных потоков регулируются благодаря задвижке. Непосредственно в салон машины воздушный поток поступает через фильтрующий элемент, предназначенный для очистки воздуха. В салоне уже автовладелец выбирает, каким образом будет осуществляться обдув, регулируя положение заслонок на центральной консоли.

Блок управления отопителем Приора является основной конструктивной деталью, именно его регулятором управляет водитель. Блок управления печкой, производя регулировку и анализ всех необходимых параметров, настраивает мотор печки таким образом, чтобы он регулировал скорость функционирования вентилятором, а также положение воздушной заслонки.

Радиатор отопительного устройства

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена радиатора охлаждения на приоре

Неисправности радиатора и их последствия

Сломанное устройство представляет большую опасность для всей системы охлаждения, т. к. его нестабильность чревата перегревом силовой установки. На автомобиле Лада Приора используется стандартная комбинированная схема системы охлаждения, когда жидкостная система дополняется воздушной. Благодаря такому совмещению удается эффективнее поддерживать оптимальную температуру мотора при различных нагрузках и режимах работы.

Как таковых неисправностей этого элемента не так много. Главная проблема радиатора – в возникновении утечки охлаждающей жидкости. Происходит это из-за нарушения целостности трубок, вызванных повреждением радиатора. Другая частая проблема – засорение его внутренней поверхности. Определить это можно по причине постоянного срабатывания вентилятора принудительного охлаждения.

Температура падает, но быстро растет и вызывает повторное включение вентилирующего агрегата, даже при движении на высокой скорости. Связано это с тем, что встречный поток воздуха не может остудить охлаждающую жидкость из-за грязных пластин. Загрязнения могут отлагаться и на внутренних стенках трубок радиатора, что приведет к нарушению циркуляции антифриза. И, как следствие, двигатель начнёт излишне нагреваться.

Причины неисправностей

Основными факторами возникновения проблем с радиатором являются следующие:

  • износ элементов естественного характера (любая деталь рано или поздно изнашивается и выходит из строя);
  • механические воздействия, приведшие к повреждениям и деформациям;
  • эксплуатация двигателя с нарушениями требований и рекомендаций производителя.

К поломке может привести, в том числе, использование низкокачественной охлаждающей жидкости, смешивание тосола с другими видами антифриза, применение всевозможных герметиков, которые могут закупорить трубки и повлиять на циркуляцию ОЖ (охлаждающей жидкости). Параллельно с этим нельзя не учитывать человеческий фактор, когда из-за некомпетентности в вопросах обслуживания и ремонта радиатора приходится менять деталь.

Снятие радиатора Лада Приора

Снимаем радиатор для проверки его на герметичность (при подозрении на течь) или замены при повреждении.

Снимаем вентилятор радиатора (см. «Снятие вентилятора радиатора»).

Отсоединяем кронштейн крепления звукового сигнала от охранной сигнализации верхней поперечины рамки радиатора (см. «Снятие звукового сигнала охранной сигнализации») и отводим звуковой сигнал от радиатора.

Головкой «на 8» ослабляем хомут крепления подводящего шланга радиатора…

…и снимаем подводящий шланг с патрубка радиатора.

Головкой «на 8» с удлинителем ослаб ляем хомут крепления отводящего шланга радиатора.

Снимаем отводящий шланг с патрубка радиатора.

Головкой «на 10» отворачиваем две гайки крепления радиатора к верхней поперечине рамки радиатора.

Точки крепления радиатора к верхней поперечине рамки радиатора (для наглядности показано со снятым двигателем).

Наклонив радиатор к двигателю…

…отверткой ослабляем ленточный хомут крепления пароотводящего шланга… Снимаем пароотводящий шланг с патрубка радиатора.

Вынимаем радиатор, выводя штыри его нижнего крепления из резиновых подушек. При необходимости замены резиновых втулок верхнего крепления радиатора…

…вынимаем металлическую распорную втулку…

…и резиновую втулку из кронштейна радиатора. Устанавливаем радиатор в обратной последовательности.

Если резиновые подушки вышли вместе с радиатором, то при его установке сначала вставляем подушки в отверстия нижней поперечины рамки радиатора. Порванные или потерявшие упругость подушки следует заменить новыми. Ленточный хомут пароотводящего шланга заменяем червячным.

Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы (см.

«Замена охлаждающей жидкости»).

Видео по теме «Lada Priora. Снятие радиатора»

Замена радиатора приора замена радиатора ПРИОРА КАК СНЯТЬ РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ НА ПРИОРЕ ЛЮКС HALLA

Радиатор подлежит замене при обнаружении течи из него охлаждающей жидкости. В мастерской, располагающей специальным оборудованием, радиатор ваз 2170 можно проверить и отремонтировать. Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»). 2. Снимите электровентилятор радиатора лада приора (см. «Снятие и установка электровентилятора радиатора с кожухом»). 3. Снимите звуковой сигнал (см. «Снятие, установка и регулировка звукового сигнала»).

4. Ослабьте затяжку хомута крепления к радиатору подводящего шланга.

5. . и снимите шланг с патрубка радиатора ваз 2172.

6. Аналогично отсоедините от радиатора отводящий шланг.

7. Отверните две гайки крепления радиатора к кузову ваз 2171.

8. Выньте держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.

9. Наклоните радиатор к двигателю. Ослабьте затяжку ленточного хомута пароотводящего шланга…

10. . и снимите шланг со штуцера радиатора ваз 2170.

Полезный совет Ленточные хомуты крепления шлангов неудобны в пользовании, ими трудно повторно обеспечить герметичность соединения. Рекомендуем при первом отсоединении шлангов заменять ленточные хомуты червячными, имеющимися в продаже.

11. Выньте радиатор вверх.

12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлеките их из отверстий в поперечине, если они остались на кузове ваз 2171. Замените порванные или потерявшие упругость подушки.

13. Извлеките из кронштейнов радиатора резинометаллические втулки. Замените порванные или потерявшие упругость резиновые втулки. 14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор lada priora. 15. Проверьте герметичность радиатора лада приора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон. 16. Установите радиатор priora в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

Полезный совет Чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору ваз 2172 шлангов смажьте патрубки радиатора тонким слоем герметика.

17. Установите электровентилятор и все снятые детали в порядке, обратном снятию. 18. Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости приора»).

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Замена радиатора отопительного агрегата в Приоре, не оснащённой кондиционером

Замена радиатора печки на Приоре без кондиционера может иметь смысл в том случае, если в салон перестал поступать тёплый воздух, при этом сам отопитель работает. Если в дополнение к вышеизложенной проблеме имеет место ещё и течь воды из-под печки Приоры, автомобилисту придётся в обязательном порядке снять плохо функционирующий агрегат для того, чтобы запаять последний. Иногда ремонт нецелесообразен и приходится менять старое устройство на новое.

Итак, прежде всего, необходимо начать со снятия минусовой клеммы с аккумулятора. Дело в том, что здесь вопрос стоит не только в безопасности самого мастера, но и в дополнительной страховке, позволяющей избежать нескольких неприятных сюрпризов, которые при неаккуратном обращении могут возникнуть не только с проводкой, но и с электрооборудованием.

Если производится замена радиатора печки на Приоре без кондиционера, после обесточивания системы можно приступить к демонтажу накладки лобового стекла. Вместе с тем следует снять и рычаги «дворников», способные предоставить в будущем дискомфорт в процессе работы. После этого следует избавить агрегат от всех пластмассовых трубок, посредством которых жидкость, расположенная в бачке стеклоомывателя, идёт непосредственно к форсункам. Только после того, как все вышеописанные действия будут осуществлены, можно будет снять декоративную накладку, расположенную по краям лобового стекла. На самом деле, осуществить такую манипуляцию просто — достаточно избавиться от семи саморезов.

Замена радиатора отопителя на Приоре может быть осуществлена только после снятия уплотнителя капота. Перед демонтажом следует учесть, что посредине накладки предусмотрен винт, стягивающий обе половинки конструкции. С помощью отвёртки или любого ножа можно аккуратными движениями приподнять заглушки (этот элемент служит «крышкой» винта) и вывернуть их.

После этого можно приступить к снятию шумоизоляции, которая расположена в отсеке силового агрегата. Чтобы всё сделать грамотно, придётся отвернуть винты и убрать накладки (нет чёткого правила какую из них убирать первой: левую или правую). Затем следует избавиться от патрубков, которые идут напрямую к радиатору. Человек, который хочет понять, как добраться до радиатора печки на Приоре, должен ослабить крепления хомутов, удерживающих саму конструкцию.

После этого можно достать из разъёмов все провода, идущие непосредственно к печке. Убрать их можно с помощью двух ключей, в частности, одного «на 10», а другого — «на 8». Выкрутив все четыре гайки, следует сместить в сторону жгут проводов, которые удерживаются посредством держателя. Ключ «на 13» поможет демонтировать кронштейн, расположенный на педали тормоза. Только после этого можно приниматься за снятие радиатора печки на Приоре, не имеющей кондиционера. Демонтировать приспособление поможет обычная крестообразная отвёртка, позволяющая убрать 3 винта. Вся остальная работа заключается в установке нового агрегата и обратной компановке системы в том порядке, который обратен описанным действиям.

На самом деле, есть ещё один способ замены интересующего элемента системы. Открыть свободный доступ к этому элементу поможет демонтаж не корпуса печки, а вакуумного усилителя тормозов. Стоит отметить, что эта процедура будет иметь успех только в том случае, когда вместе с ней будет снята педаль тормоза. Подобные действия помогают приблизиться непосредственно к левой части печки и нужному приспособлению.

Search

замена радиатор охлаждения на предыдущем Радиатор охлаждения входит в систему охлаждения при работающем двигателе, охлаждающая жидкость движется по кругу, и большая его часть находится в радиаторе охлаждения, при движении со скоростью радиатор охлаждается потоком воздуха, поэтому жидкость охлаждается и двигатель не сильно греется.

Чтобы поменять радиатор в машине, это полезно: вам понадобятся все ключи, которые есть в вашем арсенале, а также отвертки, контейнеры, в которые вы будете сливать охлаждающую жидкость (или один большой бак), и запасаться последним охлаждающую жидкость, так как вам нужно будет слить старую, если она в плохом состоянии, то лучше после сборки залить хорошую свежую жидкость в радиатор и расширительный бачок!

Где радиатор охлаждения?

В передней части корпуса он размещен, закреплен гайками, они крепятся к телевизору (телевизор — это передние фары; он все же соединяет бампер и боковые элементы), снять радиатор с него несложно Приоритет, потому что места достаточно, чтобы ползти руками, но, тем не менее, если вы запастись правильными ключами, процесс замены закончится еще быстрее, и именно воротник будет именно таким, и шляпа направляется к нему.

You may also like

Когда мне нужно поменять радиатор?

Если это протекло, радиатор должен быть заменен, чтобы сделать его легким летом, только обратите внимание зимой охлаждающая жидкость, и, если быть более точным, до его уровня, если он начнет снижаться, необходимо будет проверить весь система охлаждения и чтобы обнаружить утечку, чтобы распознать, что радиатор течет определенным образом, вы можете использовать только самый лучший ультрафиолетовый свет (благодаря ним охлаждающая жидкость очень хорошо видна) или, удалив его и поместив в огромный резервуар для воды (сняв радиатор , вы можете очень точно определить, есть ли в нем отверстие), перед помещением в радиатор нужно будет прокачать сжатый воздух через отверстие для заливки охлаждающей жидкости в радиатор (это отверстие просто не нужно погружать в воду или хорошо его заглушить чем любые другие отверстия, чтобы препятствовать тому, чтобы воздух прошел 100% и), Для получения дополнительной информации о том, как выполнить этот тест, посмотрите видео ниже:

Если отверстия в радиаторе не огромные, то его вообще нельзя менять, а просто припаять осторожно и ненадолго, но если вы хотите поставить радиатор и, как говорится, забыть об этом, то лучше купить новый, как это обычно бывает, не герметично, он длится долго, и если галька попадает в это место, пайка сразу же улетает (это зависит от того, насколько хорошо припаян радиатор)!

Взлетать радиатор

наприоритет Люкс 11-го года, ркондиционирование воздуха Халл.

ЗАМЕНИТЕ РАДИАТОР ОХЛАЖДАЮЩЕГО ОХЛАЖДЕНИЯ

2171 16v Xs Panasonic Afterзапасной радиатор (Lusar).

Как заменить радиатор охлаждения на ВАЗ 2170-ВАЗ 2172?

1) Перед началом работы слейте всю охлаждающую жидкость из радиатора (как слить жидкость, прочитайте «здесь») и начните снимать электрический вентилятор (если вы его не снимаете, вы просто не сможете снять радиатор), сначала удалите отрицательный вывод от этой батареи, болт, который затягивает его, затем снимите корпус воздушного фильтра, так как это сильно помешает (прочитайте «здесь», как это сделать), ну, вы можете пойти, чтобы удалить электрический вентилятор, сначала отсоедините Проводка друг от друга, проводка электрического клапана или переходит в сторону в виде разъема и блока (см. фото 1), затем откручиваем (наиболее удобно использовать винт) два болта, которые крепят электрический вентилятор с корпусом на левая и четыре гайки, две из которых расположены сверху, а две — снизу (см. фото 2 и 3 ниже), а затем снимите электрический вентилятор, потянув его вверх и установив в сторону

Замена радиатора печки в Приоре без кондиционера

Схема отопительной системы Приоры традиционная для отечественных автомобилей, её основные узлы:

  • радиатор (теплообменник) отопителя, в нем жидкость нагревается;
  • вентилятор – он разгоняет по салону нагретый от радиатора воздух;
  • регуляторы – с их помощью меняется интенсивность работы вентилятора и регулируется поток теплого воздуха по зонам.

Перед основной работой обесточьте машину, т. е. снимите с аккумулятора минусовую клемму.

После обесточивания автомобиля можно приступать к снятию накладки ветрового стекла. Если перед этим полениться демонтировать рычаги дворников, образуются определенные трудности в будущем. Далее отсоединяем трубки (пластмассовые) подачи омывающей жидкости к форсункам. Вот теперь декоративная накладка лобового стекла снимется легко, стоит открутить 7 саморезов, которые ее держат. Хотя этому еще может помешать уплотнитель капота.

Тогда следующим действием будет снятие уплотнителя капота. Спереди две стороны уплотнителя соединены вместе и стянуты винтом, его необходимо открутить. Плоским инструментом (отверткой или ножом) снимаем заглушки и выкручиваем винты. Снимаем уплотнитель, который может помешать снятию декоративной накладки, после этого она должна легко сняться.

Все получилось – двигаемся дальше и снимаем шумоизоляцию моторного отсека. Откручиваем крепящие ее винты, поочередно снимаем накладки (очередность значения не имеет). Прежде чем отпускать хомуты, которые удерживают патрубки, подставьте емкость для слива охлаждающей жидкости, это сэкономит вам немного средств.

Проводку ее можно демонтировать ключами на 8 и 10. Откручиваем 4 гайки и жгут убираем в сторону. Ключом на 13 снимаем кронштейн с педали тормоза и отводим его в сторону – дорога к радиатору открыта. Крестообразной отверткой выкручиваем 3 винта и снимаем радиатор.

Устанавливают теплообменник, действуя по пройденному циклу, но начиная с конца. Какой радиатор отопителя Лада Приора ставить, отремонтированный или новый – решать вам.

Замена

Процесс замены радиатора печки на приоре является не сложным занятием, но требующим использование необходимого инструмента и навыков в ремонте автомобиля. В нашей пошаговой инструкции описан подробно весь процесс от начала до конца.

Для начала работ необходимо подготовить инструмент и расходные материалы, которые понадобятся для замены данной детали.

Необходимый инструмент:

  • Трещотка с головкой на 10мм и 8мм;
  • Длинный вороток для трещотки;
  • Отвертка крестовая;
  • Нож;
  • Ключ на 13мм;
  • Ключ на 10мм;

Расходные материалы:

Пошаговая инструкция

Первое что необходимо сделать, это отключить минусовую клейму с АКБ.

Снимаем дворники, откручивая их головкой на 13мм, вынимаем крышки шурупов жабо и выкручиваем 6 шурупов.

Снимаем уплотнитель капота с жабо и выкручиваем шурупы крепящие утеплитель. Затем демонтируем жабо.

Снизу откручиваем шумоизоляцию моторного щита ключом на 10мм и извлекаем ее из подкапотного пространства.

Далее на корпусе отопителя откручиваем 3 шурупа и 1 гайку, отмеченные на картинке красным кружком. Разъединяем штекер моторчика вентилятора и разъединяем корпус на две части.

Следующим этапом будет слив антифриза. Для этого в блоке ключом на 13мм выкручиваем пробку и сливаем ОЖ в тару.

Откручиваем 3 гайки крепления оставшейся части корпуса печки. Отсоединяем шланги от радиатора и вынимаем левую часть отопителя из подкапотного пространства.

На извлеченной части откручиваем три шурупа крепящих радиатор к корпусу и извлекаем его.

Устанавливаем новый радиатор в обратной последовательности.

Схема печки Приора

Что входит в систему отопления

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Конструкция печки Приора состоит из ряда элементов:

  • крышка от фильтра;
  • фильтр, который используется для отопления и вентиляции;
  • корпус с отопителя;
  • микромоторедуктор;
  • радиатор;
  • дополнительный резистор на вентиляторе;
  • вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

  1. Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
  2. Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
  3. Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
  4. Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
  5. Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

  • воздуховоды с бокового дефлектора и обдува стёкол;
  • воздухораспределительный корпус;
  • заслонка;
  • моторедуктор заслонок;
  • воздуховод для обдува ног.

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Замена радиатора

Первое что необходимо сделать перед заменой радиатора отопителя – это подготовить инструмент.

Необходимый инструмент:

  • Отвертка «» или «-»;
  • Трещотка с головкой на «13» или накидной ключ на «13»;
  • Герметик;
  • Антифриз 5л;
  • Емкость для слива антифриза;

После подготовки инструмента можно приступать к работе

Замена радиатора на приоре с кондиционером Halla

Случается так, что при использовании автомобиля без салонного фильтра на радиатор печки может попадать излишний мусор что под воздействием вентилятора отопителя может засорить его.

Для того чтобы устранить этот недуг достаточно снять радиатор и промыть его.

Замена радиатора охлаждения мотора на Лада Приора

Нормальная работа автомобильной печки обеспечивает водителю и пассажирам комфортную езду в холодное время года. Но иногда отопление автомобиля дает сбой, например, может потечь радиатор печки, и мерзнущий водитель дольше реагирует на резкие изменения дорожной обстановки.

На примере Лады Приоры рассмотрим способ самостоятельного решения такой проблемы. Подобный ремонт можно сделать в гараже самостоятельно, хотя поначалу он может отпугнуть не очень опытных автолюбителей.

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Замена радиатора печки в Приоре без кондиционера

Схема отопительной системы Приоры традиционная для отечественных автомобилей, её основные узлы:

  • радиатор (теплообменник) отопителя, в нем жидкость нагревается;
  • вентилятор – он разгоняет по салону нагретый от радиатора воздух;
  • регуляторы – с их помощью меняется интенсивность работы вентилятора и регулируется поток теплого воздуха по зонам.

Перед основной работой обесточьте машину, т. е. снимите с аккумулятора минусовую клемму.

После обесточивания автомобиля можно приступать к снятию накладки ветрового стекла. Если перед этим полениться демонтировать рычаги дворников, образуются определенные трудности в будущем. Далее отсоединяем трубки (пластмассовые) подачи омывающей жидкости к форсункам. Вот теперь декоративная накладка лобового стекла снимется легко, стоит открутить 7 саморезов, которые ее держат. Хотя этому еще может помешать уплотнитель капота.

Тогда следующим действием будет снятие уплотнителя капота. Спереди две стороны уплотнителя соединены вместе и стянуты винтом, его необходимо открутить. Плоским инструментом (отверткой или ножом) снимаем заглушки и выкручиваем винты. Снимаем уплотнитель, который может помешать снятию декоративной накладки, после этого она должна легко сняться.

Все получилось – двигаемся дальше и снимаем шумоизоляцию моторного отсека. Откручиваем крепящие ее винты, поочередно снимаем накладки (очередность значения не имеет). Прежде чем отпускать хомуты, которые удерживают патрубки, подставьте емкость для слива охлаждающей жидкости, это сэкономит вам немного средств.

Проводку ее можно демонтировать ключами на 8 и 10. Откручиваем 4 гайки и жгут убираем в сторону. Ключом на 13 снимаем кронштейн с педали тормоза и отводим его в сторону – дорога к радиатору открыта. Крестообразной отверткой выкручиваем 3 винта и снимаем радиатор.

Устанавливают теплообменник, действуя по пройденному циклу, но начиная с конца. Какой радиатор отопителя Лада Приора ставить, отремонтированный или новый – решать вам.

Альтернативный вариант

Существует альтернативный вариант снять радиатор печки, некоторые предпочитают его. Снимается вакуумный усилитель (тормозов), вместе с ним педаль тормоза. Это позволит добраться к отопителю (левой его части) и к радиатору печки на Приоре.

Замена радиатора охлаждения Приоры с кондиционером

Через определенный промежуток времени после выпуска Лады Приоры изготовитель начал их комплектовать климатическими установками (кондиционерами) Panasonic и HALLA. Новый отопитель стал конструктивно отличаться от старого, и добраться до него стало значительно легче. Для замены радиатора теперь не требуется снимать жабо (накладку лобового стекла), ВУК, держатели дворников или отопитель.

Если кондиционер не включается

Иногда кондиционер категорически отказывается включаться после установки. Вот почему это может произойти:

  • проблемы с электропроводкой. Необходимо тщательно осмотреть провода на предмет повреждённой изоляции и замыкания. Также следует проверить защёлки на всех контактных колодках. Некоторые из них, будучи новыми, не всегда плотно становятся на свои места, что и приводит к размыканию цепи;
  • ошибка при сборке электросхемы. Это ещё один распространённый вариант. У каждой модели кондиционера имеется своя принципиальная схема сборки. Ошибиться, собирая её, трудно, поскольку все важные провода имеют изоляцию разных цветов. Тем не менее ошибка не исключена. Решение очевидно: свериться с инструкцией ещё раз и найти ошибку;
  • сгорел предохранитель. Горит обычно тот самый F9, о котором упоминалось выше. Произойти это может из-за замыкания в электропроводке, или из-за неверно собранной схемы. Если кондиционер не включается, нужно вынуть предохранитель и осмотреть его. Если он вышел из строя, нить в нём будет оборвана, а его корпус будет слегка оплавлен. Такой предохранитель необходимо заменить. Затем следует тщательно проверить проводку. И только после этого можно попробовать запустить кондиционер ещё раз.

Принцип работы печки

Панель управления отопителем на Приоре

Система кондиционирования может переставать дуть по разным причинам. Если печка дует холодным воздухом, при этом машина без кондиционера, водителю предстоит разбирать и производить замену некоторых элементов. Это может быть не работающий управляющий регулятор, вентилятор, кран отопителя или другой компонент системы отопления. В любом случае для начала давайте разберемся в принципе работы.

Теплый воздушный поток принудительно обдувает радиатор устройства благодаря вентилятору. Обороты последнего изменяются в зависимости от температуры внутри авто. Соотношения теплого и холодного воздушных потоков регулируются благодаря задвижке. Непосредственно в салон машины воздушный поток поступает через фильтрующий элемент, предназначенный для очистки воздуха. В салоне уже автовладелец выбирает, каким образом будет осуществляться обдув, регулируя положение заслонок на центральной консоли.

Блок управления отопителем Приора является основной конструктивной деталью, именно его регулятором управляет водитель. Блок управления печкой, производя регулировку и анализ всех необходимых параметров, настраивает мотор печки таким образом, чтобы он регулировал скорость функционирования вентилятором, а также положение воздушной заслонки.

Радиатор отопительного устройства

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
