Замена прокладки гбц ваз 2107 инжектор

Как почистить форсунки в домашних условиях

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания.

Для того чтобы промыть снятые форсунки необходимо подготовить устройство для промывки. Промывка форсунок происходит под давлением. Для этого собираем схему питания форсунки. Форсунка получает питание напряжением от 9 до 12 В. Источником питания для открытия форсунки может послужить батарейка крона или аккумуляторная батарея автомобиля. Мы будем использовать аккумуляторную батарею.

Итак, приступим к сборке прибора для промывки форсунок на автомобиле лада

Для удобства лучше проводить процедуру вдвоем.

Необходимо подготовить шприц. Вытащить с него поршень, цилиндр шприца должен плотно надеваться на форсунку с кольцом. Так же вместо шприца можно использовать шланг подходящего диаметра и стянуть его хомутом. Мы будем использовать шланг.

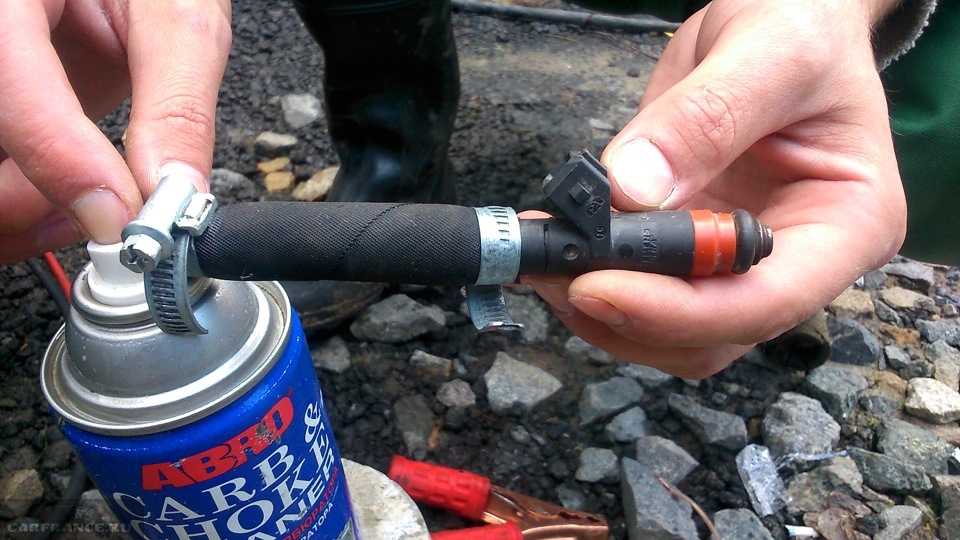

промывка с помощью шприца промывка через шланг

Далее делаем скрутку проводов со штекером форсунок или с клеммами «мама».

Подключаем форсунку к источнику питания, соблюдая полярность. «+» и «-«

Форсунка должна щелкнуть — это значит форсунка открывается.

Держим форсунку и прыскаем очистителем карбюратора в шланг и держим, создавая давление в шланге между форсункой и баллоном с очистителем.

После чего необходимо открыть форсунку путем подключения проводов к аккумуляторной батареи

Форсунка будет распрыскивать очиститель карбюратора и прочищаться.

Заканчивать процедуру можно как только из форсунки начнет выходить равномерный распыл топлива.

Далее стоит проделать ту же процедуру со всеми форсунками.

Сборку следует проводить в обратной последовательности разборки.

Источники

  • https://vse-dlyaavto.ru/kakie-luchshe-postavit-forsunki-na-vaz-2107/
  • https://forexs-online.ru/remont/kak-snyat-forsunki-na-vaz-2107.html
  • https://www.vazzz.ru/kak-samomu-pochistit-forsunku-inzhektor-vaz-2107/
  • https://avtotop.info/kak-pomenjat-forsunki-na-vaz-2107-inzhektor/
  • https://auto-park24.ru/remont/kak-snyat-forsunki-na-vaz-2107.html
  • https://auto-park24.ru/obsluzhivanie/kak-pochistit-inzhektor-na-vaz-2107.html
  • https://avtika.ru/kak-snyat-forsunki-dvigatelya-2107/
  • https://enginehack.ru/promyvka-forsunok/

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки головки блока цилиндров

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.
  2. Демонтируем трос газа.
  3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
  4. Отключаем разъем датчика положения дроссельной заслонки.
  5. Отключаем разъем проводов регулятора холостого хода.
  6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
  7. Проводим демонтаж ресивера.
  8. Снимаем провода блока управления впрыском (форсунками).
  9. Демонтируем топливную рампу без демонтажа форсунок.
  10. Снимаем термоэкран с коллектора.
  11. Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
  12. Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
  13. Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
  14. Проводим замену прокладки. Проводим замену прокладки
  15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны

Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

Причины замены:

  • Повреждение прокладки в районе канала охлаждающей системы и дренажного канала смазывающей системы. Когда такое происходит, ОЖ оказывается в поддоне картера и смешивается со смазкой. Получается смесь с коричневатым оттенком. Обнаружить это можно вовремя проверке уровня смазки в силовом агрегате на щупе. Также об этой неисправности говорит, уменьшение уровня ОЖ в радиаторе. Если вовремя не вмешаться, то последствия могут быть катастрофическими вплоть до разрушения силового агрегата.
  • Повреждение прокладки в районе канала охлаждающей системы и цилиндра. Это может произойти вследствие установки прокладки низкого качества или неправильно установленной головки.
  • Прогар в районе цилиндров. Обнаруживается и диагностируется эта неисправность снижением компрессии в цилиндрах, нестабильной работой мотора.

    Прогар между цилиндрами

  • Разрушение прокладки. Если через прокладку начала просачиваться ОЖ и все усилия по затяжке ГБЦ не приносят никакого результата, то необходима срочная замена.

Лада 2107 7up › Бортжурнал › Два метода затяжки ГБЦ. Какой правильный? Давайте разбираться.

Пришлось мне как то раз лазить в двигатель и снимать головку по причине прогоревшего клапана. Тогда встал вопрос а как собственно затягивать ГБЦ по науке? В разных мануалах эта операция описывается двумя методами. 1. Затягивать в несколько заходов моментом до 10,5-12 кг/м 2. Тянуть в несколько заходов до 8 кг а дальше 2 раза повернуть на 90 градусов. Какой метод выбрать? Второй метод якобы выводит болты в режим упругой деформации, растягивая их как пружину, при этом момент уходит за 13 кг/м. Будучи в растянутом состоянии болты компенсируют последующую усадку прокладки и подтяжка болтов больше не требуется. Само собой отсюда вытекает что повторная затяжка старых болтов чревата выходом в зону пластичной деформации и последующем обрывом. То что болты должны быть натянуты в принципе правильно, но как это проверить? Правильно! Моментом! Придя к такому выводу я решил тянуть чисто моментом, заодно посмотреть насколько был бы эффективен второй метод. Взял щелчковый ключ размеченный до 32 кг .Начал с плавной затяжки от 2 кг в несколько проходов добрался до 11 кг и тут началось самое интересное. Каждый болт начал жить своей жизнью. 70% процентов болтов щелкали при проворачивании на один и тот же угол, остальные же для щелка требовали прокручивания более чем на 90 градусов. ГБЦ была перед этим отфрезерована а плоскость блока тщательно очищена шабером. Отсюда выходило что реальное обжатие прокладки началось только после 11 кг и проходило в разных участках с разной интенсивностью. Если бы я воспользовался методом углов то получил бы разброс момента по всей плоскости и изгиб ГБЦ, что неминуемо привело бы к прогару прокладки. Почему прокладка обжимается с различной скоростью по всей площади? Возможно это связано с конструктивными особенностями самой прокладки, возможно имеется искривление плоскости блока цилиндров. В любом случаи затягивать необходимо исключительно ориентируясь на момент на динамометрическом ключе, только так можно гарантировать плотное а главное равномерное прижатие плоскости ГБЦ к блоку. Каким моментом крутить? Я остановился на 13.5 кг, возможно многовато, зато хорошее прижатие гарантировано.

Пробег: 89100 км

Нравится 17 Подписаться

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

  • все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
  • отсоединяем полностью корпус воздушного фильтра с патрубками;
  • снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
  • отсоединяем высоковольтные провода, снимаем модуль зажигания;
  • демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
  • откручиваем натяжной ролик, скидываем ремень ГРМ;
  • демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
  • снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
  • демонтируем клапанную крышку, открутив все болты ее крепления;
  • отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
  • снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
  • откручиваем болты термостата (3 шт., шестигранником на 5);
  • скручиваем болты крепления ГБЦ (10 шт.);
  • отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Все же умудрился я перегреть движок (сам виноват дурак, пожалел 100 руб. на датчик включения вентиллятора, провел кнопку — вот и результат), патрубки радиатора надувались, словно воздушные шары))

Договорился со знакомыми парнями на СТО, что бы выделили мне место около бокса, дали инструмент и помогли советом)) Для местных — станция на находится по адресу ул. Лизы Чайкиной, д. 85 — это как ехать от остановки «хлебная база» к строительному рынку на слепых по х$&вой дороге. Фото проезда ниже.

Закупился прокладками: Прокладка ГБЦ под поршни диаметром 76мм (У меня блок 2103), проклаки впуск/выпуск коллекторов, прокладками карбюратора (его снимать необязательно, но я снял), герметик высокотемпературный, герметик резьбовой(у меня выкрутилось много гаек вместе со шпильками), прокладка клапанной крышки, прокладка крышки цепи(тоже снимать не нужно, просто я цепь менял заодно), прокладка приемной трубы глушителя(у меня на 4 болта), прокладки штуцеров шлангов печки и шлагов радиатора и немного тосола что бы потом долить.

Сам процесс.1. Слил охлаждающюю жидкость2. Снял карбюр и все патрубки, идущие на ГБЦ, отсоединил приемную трубу глушителя.3. Снял коллекторы4. Отсоединил звезду распредвала.5. Снял ГБЦ.

После чего отвез ГБЦ на шлифовку, карбюр на переборку мастеру.

Неискушенным автовладельцам надлежит знать, что ремонтные работы головки должны производиться лишь высококвалифицированными специалистами. В ином случае неверно налаженный узел может привести к порче многих узлов двигателя. Восстановительные работы могут обойтись в приличную сумму. Но опытные автолюбители, обладающие требуемыми навыками, могут выполнить замену, ремонт и протяжку болтов ГБЦ самостоятельно.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

  1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
  2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
  3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
  4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
  5. После этого узел аккуратно снимается с блока цилиндров.
  6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Как открутить болт и гайку шкива коленвала

Чтобы быстро демонтировать шкив коленвала понадобятся: комплект инструментов автослесаря, «пенек», домкрат, торцевая головка с рычагом.

Ход работ:

  1. Производят демонтаж колеса.
  2. Устанавливают транспортное средство на подпорку — «пенек».
  3. Снимают щиток мотора, который служит барьером от грязи, далее вынимают воздушный фильтр и ремень генератора.
  4. На блоке сцепления открывают заглушку и фиксируют коленвал, при помощи монтировки стопорят зубья маховика.
  5. На болт надевают головку и приступают к откручиванию крепежа. Если не получается провернуть, рекомендуется постепенно увеличить длину рычага.

На видео подробно показано, как открутить болт шкива коленвала:

Перед проведением затяжки следует проверить размеры болтов, они должны соответствовать длине 135,5 мм. В противном варианте, особенно если отклонение в большую сторону, произвести тщательную затяжку не получится.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

50%

28.57%

21.43%

Проголосовало: 28

Как снять ГБЦ ВАЗ 2107

Если вы решили поменять прокладку гбц или у Вас прогорел клапан или есть другие неисправности, то вам придётся частично разбирать двигатель. И в этой статье я расскажу всю последовательность действий для того, чтобы вы узнали как снять ГБЦ ВАЗ 2107 карбюраторной версии и аналогичных 2106 и др.

Для начала перечислим инструменты необходимые для снятия ГБЦ: гаечные ключи на «13» «17» «21» свечной ключ и приспособление для сжатия пружин клапанов, а так же плоскогубцы и отвертка.

Перед снятием ремонтируемой детали нужно слить охлаждающую жидкость и ослабить хомуты на шлангах идущих к ГБЦ. Отсоединяем высоковольтные провода от свечей зажигания. Далее отсоединяем шланг сапуна и снимаем воздушный фильтр. Отцепляем от карбюратора тросик подсоса, газа, провод идущий на регулятор холостого хода, шланг вакумного регулятора распределителя зажигания, шланг подогрева и откручиваем карбюратор.

Откручиваем болты впускного и выпускного коллектора. Следующим шагом является снятие крышки ГБЦ и совмещение меток газораспределительного механизма.

Эта процедура делается для ускорения процесса сборки. Прочитать как это делается можно в статье Замена цепи ГРМ на классике. Для двигателей с ремнем делается аналогичная процедура. Отцепляем провод от датчика температуры охлаждающей жидкости. Ослабляем гайку натяжителя цепи. Разгибаем стопорную шайбу болта звезды распредвала и откручиваем его.

Снимаем звездочку и фиксируем цепь от падения.

Снимаем корпус подшипника распредвала, аккуратно, не роняя шайбы, открутив 9 гаек. Теперь мы видим 10 болтов крепления ГБЦ к блоку внутри и еще один расположен снаружи. Откручиваем их и головка готова к демонтажу.

Теперь Вы всё же узнали как снять ГБЦ ВАЗ 2107 и схожих моделях классики. Если есть какие-то вопросы, то милости прошу в комментарии.

www.vaz-zona.ru

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Сборка двигателя ВАЗ 2107

Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

Уложите в гнездо среднего подшипника вкладыш без канавки на внутренней поверхности, а в остальные гнезда. вкладыши с канавкой. В крышки подшипников уложите вкладыши без канавки.

Цилиндры двигателя, а также поршни и сальники, вкладыши подшипников и упорные полукольца коленчатого вала перед установкой смажьте моторным маслом.

Уложите в гнездо среднего подшипника и в его крышку — вкладыши без канавки на внутренней поверхности, а в остальные гнезда и соответствующие крышки — вкладыши с канавкой*.

Рис. 3–12. Установка упорных полуколец на задней опоре

Рис. 3–13. Метки на крышках коренных подшипников (счет опор ведется от передней части двигателя) и условный номер блока цилиндров

Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца (

Рис. 3–14. Держатель заднего сальника коленчатого вала. Стрелками указаны выступы для центрирования держателя относительно фланца коленчатого вала

Наденьте на фланец коленчатого вала прокладку держателя сальника, а в гнезда держателя (

Рис. 3–10. Снятие маховика: 1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба;

5 — фиксатор А.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления

Установите по двум центрирующим втулкам переднюю крышку 6 (см.

Рис. 3–15. Установка поршня с поршневыми кольцами в цилиндр при помощи монтажной втулки из набора А.60604. Стрелками указаны втулки для центрирования головки на блоке цилиндров

С помощью втулки из набора А.60604 вставьте в цилиндры поршни с шатунами (

Рис. 3–16. Порядок затягивания болтов головки цилиндров

Установите по двум центрирующим втулкам на блоке головку цилиндров с прокладкой, с выпускным коллектором и впускным трубопроводом. Затяните в определенной последовательности (

Рис. 3–17. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров

Поверните маховик так, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров (

Рис. 3–18. Порядок затягивания гаек корпуса подшипников распределительного вала

Рис. 3–19. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 -метка на звездочке; 2 — метка на корпусе подшипников

Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась против метки на корпусе подшипников (см.

Рис. 3–20. Крышка привода распределительного вала. Стрелками показаны выступы для центрирования крышки относительно ступицы шкива коленчатого вала

Установите крышку привода распределительного вала (рис. 3–20) с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления.

Установите шкив коленчатого вала и заверните гайку.

Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

Установите на головке цилиндров подводящую трубку радиатора отопителя и выпускной патрубок. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

Установите датчики контрольных приборов.

Установите шестерню привода масляного насоса и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

Установите топливный насос в соответствии с указаниями главы «Система питания».

Установите карбюратор, присоедините к нему шланги и закройте его технологической заглушкой.

Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

Залейте масло в горловину на крышке головки цилиндров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена прокладки гбц ваз 2107 инжектор

Как почистить форсунки в домашних условиях

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания.

Для того чтобы промыть снятые форсунки необходимо подготовить устройство для промывки. Промывка форсунок происходит под давлением. Для этого собираем схему питания форсунки. Форсунка получает питание напряжением от 9 до 12 В. Источником питания для открытия форсунки может послужить батарейка крона или аккумуляторная батарея автомобиля. Мы будем использовать аккумуляторную батарею.

Итак, приступим к сборке прибора для промывки форсунок на автомобиле лада

Для удобства лучше проводить процедуру вдвоем.

Необходимо подготовить шприц. Вытащить с него поршень, цилиндр шприца должен плотно надеваться на форсунку с кольцом. Так же вместо шприца можно использовать шланг подходящего диаметра и стянуть его хомутом. Мы будем использовать шланг.

промывка с помощью шприца промывка через шланг

Далее делаем скрутку проводов со штекером форсунок или с клеммами «мама».

Подключаем форсунку к источнику питания, соблюдая полярность. «+» и «-«

Форсунка должна щелкнуть — это значит форсунка открывается.

Держим форсунку и прыскаем очистителем карбюратора в шланг и держим, создавая давление в шланге между форсункой и баллоном с очистителем.

После чего необходимо открыть форсунку путем подключения проводов к аккумуляторной батареи

Форсунка будет распрыскивать очиститель карбюратора и прочищаться.

Заканчивать процедуру можно как только из форсунки начнет выходить равномерный распыл топлива.

Далее стоит проделать ту же процедуру со всеми форсунками.

Сборку следует проводить в обратной последовательности разборки.

Источники

  • https://vse-dlyaavto.ru/kakie-luchshe-postavit-forsunki-na-vaz-2107/
  • https://forexs-online.ru/remont/kak-snyat-forsunki-na-vaz-2107.html
  • https://www.vazzz.ru/kak-samomu-pochistit-forsunku-inzhektor-vaz-2107/
  • https://avtotop.info/kak-pomenjat-forsunki-na-vaz-2107-inzhektor/
  • https://auto-park24.ru/remont/kak-snyat-forsunki-na-vaz-2107.html
  • https://auto-park24.ru/obsluzhivanie/kak-pochistit-inzhektor-na-vaz-2107.html
  • https://avtika.ru/kak-snyat-forsunki-dvigatelya-2107/
  • https://enginehack.ru/promyvka-forsunok/

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки головки блока цилиндров

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

  1. Снимаем «клемму-минус» с аккумуляторной батареи.
  2. Демонтируем трос газа.
  3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
  4. Отключаем разъем датчика положения дроссельной заслонки.
  5. Отключаем разъем проводов регулятора холостого хода.
  6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
  7. Проводим демонтаж ресивера.
  8. Снимаем провода блока управления впрыском (форсунками).
  9. Демонтируем топливную рампу без демонтажа форсунок.
  10. Снимаем термоэкран с коллектора.
  11. Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
  12. Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
  13. Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
  14. Проводим замену прокладки. Проводим замену прокладки
  15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

  • Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
  • AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
  • Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Нюансы замены прокладки

На некоторых ресурсах советуют изучить прокладку, чтобы узнать, какие именно повреждения на ней образовались. Это, на самом деле, лишь трата времени, ведь указанный элемент не ремонтируется. Просто выбросьте старую и поставьте новую.

На последнем моменте необходимо остановиться. Удалив старый уплотняющий элемент, хорошенько очистите располагающуюся под ним поверхность. При нужде обработайте тонкой шкуркой – только на идеальное ровное основание есть смысл устанавливать приобретенную прокладку. Малейшая выпуклость, даже при правильной затяжке, спровоцирует течь.

До возврата на место головки убедитесь, что все клапаны вашего автомобиля ВАЗ исправны

Особе внимание уделите сальникам – изношенные лучше сразу заменить. Если на машине используется прокладка нового образца, то ее монтируют на герметик – нанесите его по периметру с обеих сторон

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

Причины замены:

  • Повреждение прокладки в районе канала охлаждающей системы и дренажного канала смазывающей системы. Когда такое происходит, ОЖ оказывается в поддоне картера и смешивается со смазкой. Получается смесь с коричневатым оттенком. Обнаружить это можно вовремя проверке уровня смазки в силовом агрегате на щупе. Также об этой неисправности говорит, уменьшение уровня ОЖ в радиаторе. Если вовремя не вмешаться, то последствия могут быть катастрофическими вплоть до разрушения силового агрегата.
  • Повреждение прокладки в районе канала охлаждающей системы и цилиндра. Это может произойти вследствие установки прокладки низкого качества или неправильно установленной головки.
  • Прогар в районе цилиндров. Обнаруживается и диагностируется эта неисправность снижением компрессии в цилиндрах, нестабильной работой мотора.

    Прогар между цилиндрами

  • Разрушение прокладки. Если через прокладку начала просачиваться ОЖ и все усилия по затяжке ГБЦ не приносят никакого результата, то необходима срочная замена.

Лада 2107 7up › Бортжурнал › Два метода затяжки ГБЦ. Какой правильный? Давайте разбираться.

Пришлось мне как то раз лазить в двигатель и снимать головку по причине прогоревшего клапана. Тогда встал вопрос а как собственно затягивать ГБЦ по науке? В разных мануалах эта операция описывается двумя методами. 1. Затягивать в несколько заходов моментом до 10,5-12 кг/м 2. Тянуть в несколько заходов до 8 кг а дальше 2 раза повернуть на 90 градусов. Какой метод выбрать? Второй метод якобы выводит болты в режим упругой деформации, растягивая их как пружину, при этом момент уходит за 13 кг/м. Будучи в растянутом состоянии болты компенсируют последующую усадку прокладки и подтяжка болтов больше не требуется. Само собой отсюда вытекает что повторная затяжка старых болтов чревата выходом в зону пластичной деформации и последующем обрывом. То что болты должны быть натянуты в принципе правильно, но как это проверить? Правильно! Моментом! Придя к такому выводу я решил тянуть чисто моментом, заодно посмотреть насколько был бы эффективен второй метод. Взял щелчковый ключ размеченный до 32 кг .Начал с плавной затяжки от 2 кг в несколько проходов добрался до 11 кг и тут началось самое интересное. Каждый болт начал жить своей жизнью. 70% процентов болтов щелкали при проворачивании на один и тот же угол, остальные же для щелка требовали прокручивания более чем на 90 градусов. ГБЦ была перед этим отфрезерована а плоскость блока тщательно очищена шабером. Отсюда выходило что реальное обжатие прокладки началось только после 11 кг и проходило в разных участках с разной интенсивностью. Если бы я воспользовался методом углов то получил бы разброс момента по всей плоскости и изгиб ГБЦ, что неминуемо привело бы к прогару прокладки. Почему прокладка обжимается с различной скоростью по всей площади? Возможно это связано с конструктивными особенностями самой прокладки, возможно имеется искривление плоскости блока цилиндров. В любом случаи затягивать необходимо исключительно ориентируясь на момент на динамометрическом ключе, только так можно гарантировать плотное а главное равномерное прижатие плоскости ГБЦ к блоку. Каким моментом крутить? Я остановился на 13.5 кг, возможно многовато, зато хорошее прижатие гарантировано.

Пробег: 89100 км

Нравится 17 Подписаться

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

  • все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
  • отсоединяем полностью корпус воздушного фильтра с патрубками;
  • снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
  • отсоединяем высоковольтные провода, снимаем модуль зажигания;
  • демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
  • откручиваем натяжной ролик, скидываем ремень ГРМ;
  • демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
  • снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
  • демонтируем клапанную крышку, открутив все болты ее крепления;
  • отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
  • снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
  • откручиваем болты термостата (3 шт., шестигранником на 5);
  • скручиваем болты крепления ГБЦ (10 шт.);
  • отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Все же умудрился я перегреть движок (сам виноват дурак, пожалел 100 руб. на датчик включения вентиллятора, провел кнопку — вот и результат), патрубки радиатора надувались, словно воздушные шары))

Договорился со знакомыми парнями на СТО, что бы выделили мне место около бокса, дали инструмент и помогли советом)) Для местных — станция на находится по адресу ул. Лизы Чайкиной, д. 85 — это как ехать от остановки «хлебная база» к строительному рынку на слепых по х$&вой дороге. Фото проезда ниже.

Закупился прокладками: Прокладка ГБЦ под поршни диаметром 76мм (У меня блок 2103), проклаки впуск/выпуск коллекторов, прокладками карбюратора (его снимать необязательно, но я снял), герметик высокотемпературный, герметик резьбовой(у меня выкрутилось много гаек вместе со шпильками), прокладка клапанной крышки, прокладка крышки цепи(тоже снимать не нужно, просто я цепь менял заодно), прокладка приемной трубы глушителя(у меня на 4 болта), прокладки штуцеров шлангов печки и шлагов радиатора и немного тосола что бы потом долить.

Сам процесс.1. Слил охлаждающюю жидкость2. Снял карбюр и все патрубки, идущие на ГБЦ, отсоединил приемную трубу глушителя.3. Снял коллекторы4. Отсоединил звезду распредвала.5. Снял ГБЦ.

После чего отвез ГБЦ на шлифовку, карбюр на переборку мастеру.

Неискушенным автовладельцам надлежит знать, что ремонтные работы головки должны производиться лишь высококвалифицированными специалистами. В ином случае неверно налаженный узел может привести к порче многих узлов двигателя. Восстановительные работы могут обойтись в приличную сумму. Но опытные автолюбители, обладающие требуемыми навыками, могут выполнить замену, ремонт и протяжку болтов ГБЦ самостоятельно.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

  1. Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.
  2. С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.
  3. Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.
  4. При помощи головки и мощного воротка выворачиваются болты крепления головки.
  5. После этого узел аккуратно снимается с блока цилиндров.
  6. На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта. Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Как открутить болт и гайку шкива коленвала

Чтобы быстро демонтировать шкив коленвала понадобятся: комплект инструментов автослесаря, «пенек», домкрат, торцевая головка с рычагом.

Ход работ:

  1. Производят демонтаж колеса.
  2. Устанавливают транспортное средство на подпорку — «пенек».
  3. Снимают щиток мотора, который служит барьером от грязи, далее вынимают воздушный фильтр и ремень генератора.
  4. На блоке сцепления открывают заглушку и фиксируют коленвал, при помощи монтировки стопорят зубья маховика.
  5. На болт надевают головку и приступают к откручиванию крепежа. Если не получается провернуть, рекомендуется постепенно увеличить длину рычага.

На видео подробно показано, как открутить болт шкива коленвала:

Перед проведением затяжки следует проверить размеры болтов, они должны соответствовать длине 135,5 мм. В противном варианте, особенно если отклонение в большую сторону, произвести тщательную затяжку не получится.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

50%

28.57%

21.43%

Проголосовало: 28

Как снять ГБЦ ВАЗ 2107

Если вы решили поменять прокладку гбц или у Вас прогорел клапан или есть другие неисправности, то вам придётся частично разбирать двигатель. И в этой статье я расскажу всю последовательность действий для того, чтобы вы узнали как снять ГБЦ ВАЗ 2107 карбюраторной версии и аналогичных 2106 и др.

Для начала перечислим инструменты необходимые для снятия ГБЦ: гаечные ключи на «13» «17» «21» свечной ключ и приспособление для сжатия пружин клапанов, а так же плоскогубцы и отвертка.

Перед снятием ремонтируемой детали нужно слить охлаждающую жидкость и ослабить хомуты на шлангах идущих к ГБЦ. Отсоединяем высоковольтные провода от свечей зажигания. Далее отсоединяем шланг сапуна и снимаем воздушный фильтр. Отцепляем от карбюратора тросик подсоса, газа, провод идущий на регулятор холостого хода, шланг вакумного регулятора распределителя зажигания, шланг подогрева и откручиваем карбюратор.

Откручиваем болты впускного и выпускного коллектора. Следующим шагом является снятие крышки ГБЦ и совмещение меток газораспределительного механизма.

Эта процедура делается для ускорения процесса сборки. Прочитать как это делается можно в статье Замена цепи ГРМ на классике. Для двигателей с ремнем делается аналогичная процедура. Отцепляем провод от датчика температуры охлаждающей жидкости. Ослабляем гайку натяжителя цепи. Разгибаем стопорную шайбу болта звезды распредвала и откручиваем его.

Снимаем звездочку и фиксируем цепь от падения.

Снимаем корпус подшипника распредвала, аккуратно, не роняя шайбы, открутив 9 гаек. Теперь мы видим 10 болтов крепления ГБЦ к блоку внутри и еще один расположен снаружи. Откручиваем их и головка готова к демонтажу.

Теперь Вы всё же узнали как снять ГБЦ ВАЗ 2107 и схожих моделях классики. Если есть какие-то вопросы, то милости прошу в комментарии.

www.vaz-zona.ru

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Сборка двигателя ВАЗ 2107

Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

Уложите в гнездо среднего подшипника вкладыш без канавки на внутренней поверхности, а в остальные гнезда. вкладыши с канавкой. В крышки подшипников уложите вкладыши без канавки.

Цилиндры двигателя, а также поршни и сальники, вкладыши подшипников и упорные полукольца коленчатого вала перед установкой смажьте моторным маслом.

Уложите в гнездо среднего подшипника и в его крышку — вкладыши без канавки на внутренней поверхности, а в остальные гнезда и соответствующие крышки — вкладыши с канавкой*.

Рис. 3–12. Установка упорных полуколец на задней опоре

Рис. 3–13. Метки на крышках коренных подшипников (счет опор ведется от передней части двигателя) и условный номер блока цилиндров

Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца (

Рис. 3–14. Держатель заднего сальника коленчатого вала. Стрелками указаны выступы для центрирования держателя относительно фланца коленчатого вала

Наденьте на фланец коленчатого вала прокладку держателя сальника, а в гнезда держателя (

Рис. 3–10. Снятие маховика: 1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба;

5 — фиксатор А.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления

Установите по двум центрирующим втулкам переднюю крышку 6 (см.

Рис. 3–15. Установка поршня с поршневыми кольцами в цилиндр при помощи монтажной втулки из набора А.60604. Стрелками указаны втулки для центрирования головки на блоке цилиндров

С помощью втулки из набора А.60604 вставьте в цилиндры поршни с шатунами (

Рис. 3–16. Порядок затягивания болтов головки цилиндров

Установите по двум центрирующим втулкам на блоке головку цилиндров с прокладкой, с выпускным коллектором и впускным трубопроводом. Затяните в определенной последовательности (

Рис. 3–17. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров

Поверните маховик так, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров (

Рис. 3–18. Порядок затягивания гаек корпуса подшипников распределительного вала

Рис. 3–19. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 -метка на звездочке; 2 — метка на корпусе подшипников

Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась против метки на корпусе подшипников (см.

Рис. 3–20. Крышка привода распределительного вала. Стрелками показаны выступы для центрирования крышки относительно ступицы шкива коленчатого вала

Установите крышку привода распределительного вала (рис. 3–20) с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления.

Установите шкив коленчатого вала и заверните гайку.

Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

Установите на головке цилиндров подводящую трубку радиатора отопителя и выпускной патрубок. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

Установите датчики контрольных приборов.

Установите шестерню привода масляного насоса и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

Установите топливный насос в соответствии с указаниями главы «Система питания».

Установите карбюратор, присоедините к нему шланги и закройте его технологической заглушкой.

Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

Залейте масло в горловину на крышке головки цилиндров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
