Устройство и схема включения

Пусковое устройство «Фольксваген Пассат B4» состоит из следующих элементов:

1. Корпус. Он алюминиевый и имеет цилиндрическую форму.
2. Электрический двигатель со всеми компонентами, в том числе якорем на подшипниках скольжения (втулки) или качения (игольчатые).
3. Втягивающее реле. Служит для выталкивания обгонной муфты и подачи тока на электромотор от замка зажигания.
4. Бендикс. Имеет приводную шестеренку и ролики. Передает крутящий момент от электрического двигателя на венец маховика ДВС.
5. Щетки. Имеют графитовый наполнитель и предназначены для подачи электричества на коллекторные пластины якоря. Щетки увеличивают мощность электромотора во время рабочего цикла стартера.

В цепи работы пускового устройства задействуются следующие элементы:

• АКБ;
• замок зажигания.

Алгоритм работы пускового устройства:

• ток поступает на втягивающее реле «Фольксваген Пассат В4», когда замыкаются контакты на замке зажигания, а далее направляется на обмотку;
• происходит образование магнитного поля;
• сердечник пускового устройства втягивается в реле, тянет вилку бендикса и перемещает устройство по роторному валу;
• шестерня бендикса входит в зацепление с зубьями маховика;
• после запуска ДВС зубья бендикса пускового устройства выводятся из зацепления с маховиком;
• обгонная муфта устанавливается в исходное положение посредством возвратной пружины.

После возврата ключа в положение «ON» автоматически прекращается подача тока на стартер.

Ремонт

Один из вариантов — снять неисправный стартер и отремонтировать. Это удастся сделать заменой изношенных или повреждённых запчастей. Благо производит их огромное количество фирм: Castrol, Cargo, Bosch. Ниже приведено несколько образцов:

• редуктор Bosch 1006200493;
• щёточный узел Bosch 1004336593;
• бендикс Bosch 1006209807;
• втягивающее реле Cargo 235535 или его аналог Bosch 2339305337;
• втулка Cargo 140853;
• болты Cargo 139115;
• игольчатый подшипник Cargo 140482;
• втулки Cargo 332820, 140249, 140208;
• стопорное кольцо Cargo 135846, 135848;
• вилка Cargo 233570.

Перебрать стартер — целая наука. Однако можно быстро научиться. Главное — запастись терпением, не спешить. Все детали нужно аккуратно снять, почистить от грязи, проверить. Если потребуется, сменить всю начинку. На выходе получаем практически новое пусковое устройство.

Пошаговая инструкция по разборке:

• открутить нижнюю гайку на тягущем реле, фиксирующую провод стартера;
• вывернуть шпильки с задней крышки;
• разъединить электродвигатель от корпуса;
• открутить болты втягивающего реле;
• разобрать планетарный механизм, отделить шестерни;
• снять бендикс;
• открутить фиксаторы крышки заднего подшипника;
• вытащить крышку.

Далее остаётся проверить щёточный механизм, втулки, прокладки. Повреждёнными могут оказаться стопорные кольца, шайбы, болты. Всё это нужно заменить новыми запчастями.

1 – передняя крышка, 2 – тяговое реле, 3 – кожух, 4 – щеткодержатель, 5 – статор, 6 – ротор, 7 – приводная шестерня с обгонной муфтой

Двигатели (Engines)

Замена ремней ГРМ и ТНВД Audi A6 (4B) двигатель AKE (rus.) Подробнейший Фотоотчет! Основная последовательность работ подходит для двигателей AFB, AKN, AKE, AYM, BAU, BCZ, BDG, BDH, BFC. Эти двигатели устанавливались на автомобили: VW Passat (3B), Skoda Superb (3U), Audi A6 (4B), Audi A4 (8E), Audi A8 (4D), Allroad 1997-2006.

Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.) При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.

4-cylinder diesel engine AJM, ATJ, AVB, AVF, AWX with unit injector (eng.) Repair Manual VW Passat B5 с 1997 года выпуска, VW Passat B5 Variant с 1997 года выпуска. Руководство по ремонту дизельных двигателей 1,9 с буквенным обозначением: AJM, ATJ, AVB, AVF, AWX. Редакция 07.2011 Эти двигатели устанавливались на автомобили Volkswagen Passat B5.5 / Фольксваген Пассат Б5.5 (код модели: 3B3, 3B6) 2001 — 2005 Содержание (группы ремонта): 00 — Technical data, 10 — Removing and installing engine, 13 — Crankshaft group, 15 — Cylinder head, valve gear, 17 — Lubrication, 19 — Cooling, 20 — Fuel supply system, 21 — Turbocharging/supercharging, 23 — Mixture preparation — injection, 26 — Exhaust system, 28 — Glow plug system. 00 — технические данные, 10 — снятие и установка двигателя, 13 — шестерня коленчатого вала, 15 — головка блока цилиндров, клапанный механизм, 17 — система смазки, 19 — система охлаждения, 21 — турбонаддув / наддув, 23 — формирование топливной смеси, впрыск, 26 — выхлопная система, 28 — система свечей накаливания. 172 страницы. 4 Mb.

Информация по ремонту двигателей VAG / Engines repair Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как увеличить ресурс стартера

Рекомендации специалистов:

• Защитить выводы стартера от попадания влаги — надеть защитные колпачки на обе клеммы устройства.
• В холодное время выжимать сцепление при запуске (густое масло в МКПП препятствует вращению маховика ДВС). На версиях с АКПП эта рекомендация не актуальна.
• Отключать устройство вовремя. Стоит прислушиваться к работе стартера и отводить положение ключа в режим «ON» сразу после запуска двигателя. Это актуально для старых «Фольксваген Пассат», где имеется износ возвратной пружины замка зажигания.
• Не вращать пусковое устройство более 10 секунд за 1 раз в попытках запустить мотор. При этом нужно давать время остыть электродвигателю стартера.
• Не использовать стартер в качестве «толкача», запуская автомобиль на передаче с целью проехать несколько метров пути.
• Периодически производить профилактику: очистку внутренностей, смазку трущихся элементов и замену щеток.

Придерживаясь этих правил, водитель может отсрочить ремонт пускового устройства на 100 и более тысяч километров.

Оригиналы, аналоги, артикулы и цены

Название / артикул / ОЕМ	Цена (Руб.)
VW Passat (B3/B4) седан 11657EAI	От 6900
Delta Autotechnik A14820	От 7100
Стартер Пассат Б3 Unipoint STR2020	От 7300
Krauf STB0619	От 5800
Unipoint STR2022	От 6000
Krauf STB0974	От 5400
OSSCA 03539	От 5900
JP Group 1190300700	От 5000
Motorherz STB0616RB	От 6100
Стартер Пассат Б3 HCP1260H	От 5100
Motorherz STB0294WA	—/—
Motorherz STB0294RB	От 5300

*цену уточняйте у официального представителя на момент покупки.

Совместимость запчастей с другими каталожными артикулами не гарантирована. Сверяйте поисковые индексы с данными, указанными в инструкции по эксплуатации.

Что такое АКПП и каков ее принцип работы?

Коробка «автомат» — это автоматическая трансмиссия, принцип работы которой заключается в обеспечении автоматизированного выбора скорости в зависимости от режима движения. И хотя еще двадцать лет назад автоматически трансмиссии были не особо популярны среди потребителей, сегодня они ставятся даже на машины российского производства.

Следует отметить, что в общем схема и принцип функционирования «автомата» не особо отличается от механических агрегатов с шестеренками константного типа сцепки. В МКПП данные шестеренки расположены в постоянном зацеплении, когда машина движется. А когда водитель переключает селектор коробки передач, определенная шестерня автоматически блокируется на ведомом валу.

Транспортное средство Фольксваген пассат б5

Что касается автоматических трансмиссий, то в этих агрегатах нет зубчатых шестеренок. В «автоматах» функции этих шестеренок выполняют блоки управления — гидравлический и электронный. Таким образом, при автоматическом переключении передач будут отсутствовать рывки и толчки, что обусловлено работой гидротрансформатора. Также необходимо добавить, что АКПП использует маслонасос и дополнительный радиатор для охлаждения рабочей жидкости. В отличие от механических агрегатов, при работе «автоматов» рабочая температура может быть критически высокой. Соответственно, данные агрегаты нуждаются в более улучшенной системе охлаждения.

Когда автолюбитель едет за рулем своего Фольксвагена Пассат б5 с АКПП, переключение скоростей происходит при помощи движущихся муфт. В частности, компоненты агрегата (валы и планетарные элементы) разъединяются и соединяются, что позволяет набирать и сбрасывать обороты. Все это происходит благодаря движущимся муфтам.

Что касается непосредственно муфты, то принцип ее функционирования заключается в регулярном сжатии кольцевых дисков поршнем, который находится в барабане. Рабочая жидкость проходит по патрубкам, которые расположены как в барабане, так и на дисках, а также непосредственно корпусе АКПП Пассат б5, и проходит к цилиндру. Когда происходит увеличение количества оборотов мотора, в этот момент начинается передача крутящего момента. В целом так выглядит работа автоматической трансмиссии. А руководит всеми расписанными выше процессами блок управления.

Устранение неисправностей АКПП Volkswagen Passat B5 / B6

Поломка гидротрансформатора. Если у вас именно эта проблема, то произвести ремонт акпп фольксваген пассат б5 своими руками возможно будет только с полным ремонтом данного агрегата.

Выявить дисфункцию можно по следующим признакам: Неисправности гидроблока. Данная проблема очень часто встречается у тех водителей, которые перед ездой в зимнее время года не прогревают автомобиль должным образом и начинают езду.

В любом случае, если вы заметили подтеки, то необходимо будет менять трансмиссионную жидкость и прокладки. Поломки блока управления Неисправности блока управления также являются распространенным поломками. В результате выхода из строя некоторых элементов устройства блок может некорректно выбирать обороты для переключения скоростей, что чревато проблемами во время движения. Кроме того, блок управления может и вовсе заблокировать работу АКППчто, как вы акпп на фольксваген пассат б5, сделает невозможным движение авто.

Проблема решается только полной диагностикой и заменой шлейфов и других элементов блока управления. Поломки гидроблока Неисправности гидроблока могут появиться во многих случаях, которые, как правило, связаны с некорректной работой агрегата. Если автовладелец не прогревает коробку должным образом в зимнее время года и сразу же начинает ехать, со временем поломка гидроблока не просто может случиться, она обязательно произойдет.

Акпп на фольксваген пассат б5 гидроблок не в порядке, при движении на своем Фольксваген Пассат б5 вы почувствуете вибрации и удары. Иногда машина может и вовсе не поехать.

Если ваш Фольксваген Пассат относительно новый, то об этой поломке вам сообщит бортовой компьютер. Выход из строя гидротрансформатора Поломки, которые связаны с работой гидротрансформатора, решаются только его ремонтом.

Такие неисправности также часто встречаются на практике, однако, их ремонт обходится дешевле, чем в случае с блоком управления или гидроблоком.

В установленные сроки проводить замену моторного масла.

Ремонт АКПП 01N | Переборка автомата Volkswagen Passat B5

Использовать оригинальные запчасти. Не эксплуатировать автомобиль с повреждённой коробкой. Сменить агрессивную езду на спокойное вождение. Соблюдение указанных правил способствует продлению срока службы АКПП. Заодно решил уж заменить задний сальник коленвала. Для откручивания маховика понадобится гранная головка на И, желательно, гайковерт — на мой взгляд, если держать маховик за венец и срывать болты, его можно деформировать.

При сборке, болты садятся на анаэробный акпп на фольксваген пассат б5 герметик, иначе будет течь масло через резьбу.

Затяжка производится в два этапа. Вторично закручиваемые болты на 90 градусов не доворачиваются информация из ELSA. Все в масле.

Качественно сделан, качественная резина в местах прилегания к двигателю и поддону, в комплекте оправка. Требует очень аккуратного монтажа, дабы не завернулся вспять. Поправить потом отверточкой, как резиновый, не выйдет. По требованиям производителя, перед установкой сальника, посадка на валу должна быть идеально вымыта от масла.

Сервисный ремонт АКПП Фольксваген Пассат Б6: цена безопасности за рулем Б6 и Б5

Иначе будет течь ручьем. На своем месте. Коробка обслужена, и надеюсь, прослужит долго. За маслонасос можно больше не беспокоиться. Биение маховика пропало.

При данной процедуре проверяется состояние муфт, фрикционных дисков, уплотнительные резинки. В том случае если они имеют деформацию, стоит их заменить.

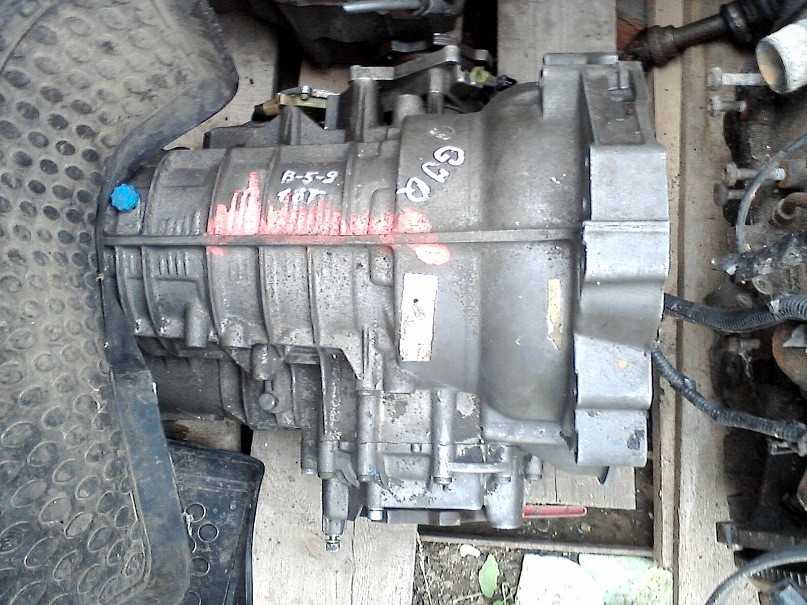

Переборка АКПП 01N — приступим

Снимаем саму коробку. О том как это сделать Вы можете найти в полезных статьях на нашем сайте.

Разбираем ее. Прокладка маслонасоса не порвана. В муфте заднего хода К2 и в обоих тормозах фрикционные диски как новые: Чего не сказать о муфте К3. Это — верхний и нижний металлические диски: износ металла около 0.5 мм.

Металлические диски. Посиневшие и потрескавшиеся.

Все что удалось вытащить

Гидроблок придется промывать — ибо есть отложения от отходивших метал. дисков

Если на Вашей АКПП переключение со 2-й на 3-ю передачу происходит с толчком/рывком или даже ударом — задумайтесь о диагностике АКПП, т.к. если проблема связана именно с коробкой — Вас ожидает тоже самое

Так выглядят новые стальные диски

Меняем поршень в В1 Сами диски погружаем в ATF. + Новая прокладка насоса. Так же заменено резиновое кольцо вокруг насоса. Меняем поршень В2

Затем меняем сальник ГДТ

Далее кольца уплотнители.

Для сравнения справа новое, слева старое

Собираем пакет тормоза

После того, как установлен планетарный редуктор и одноходовая муфта с двумя стопорными кольцами, устанавливаем привода солнечных шестерен и водила планетарки:

Фиксируем привода болтом, забиваем пробку из оверолл кита. После этого устанавливаем сборку К1-К3: Потом муфту заднего хода К2

Не забываем прокладку

Затем насос. Не забываем установить пружины разжима тормоза

Осталось только закрутить

2. Снятие и установка двигателя

Указания по демонтажу

1. Сначала необходимо проверить, установлена ли в автомобиле магнитола с кодировкой. Если да, то следует узнать защитный код.

2. Двигатель снимается без коробки передач вперед.

3. Отключить провод массы от аккумуляторной батареи при выключенном зажигании.

4. После установки двигателя необходимо в тех же местах вновь установить все хомуты кабелей, снимаемые или срезаемые при его демонтаже.

5. Снять рамку радиатора с навесными деталями.

6. Слить охлаждающую жидкость.

7. Отвернуть крыльчатый насос гидроусилителя от кронштейна и положить в стороне; шланги оставить подключенными.

8. Отсоединить зажимы линии подачи топлива и обратной топливной магистрали на топливном фильтре.

9. Отсоединить от двигателя все соединительные, вакуумные, впускные шланги.

10. Снять/отсоединить клеммы от двигателя и отложить все электрические провода.

11. Снять стартер.

12. Отвернуть приемную трубу от турбокомпрессора.

13. Отвернуть болты крепления коробки передач/двигатель.

14. Снять соединительную трубу между интеркулером и впускным коллектором с клапаном рециркуляции отработавших газов (N18).

15. Отвернуть крепежные болты правой и левой подушек двигателя вверху.

16. Чтобы снять и установить двигатель, не разгерметизируя контур хладагента:

На что обратить внимание при разборе стартера

Замене подлежит: щеткодержатель, реле, привод.

Разбираем механизм на составные части, протираем насухо, продуваем, удаляем пыль, металлическую стружку. Используем наждачную бумагу для счесывания абразивных наслоений.

• Проверяем обмотку якоря на отсутствие обугливания;
• Поверхность шейки вала на отсутствие царапин;
• Замеряем сопротивление сердечника обмотки оммометром;
• Проверяем пайку обмотки на ламелях.

Завершаем сборку, устанавливаем на штатное место, запускаем двигатель.

При условии бережного использования, установленных оригинальных деталях последующий ремонт стартера через 60 – 80 тыс. км. Обязательная профилактика на 30000 км. в сертифицированном СТО.

Сначала, мы сделаем диагностику, без снятия. Если диагностика покажет проблему в стартере, мы его снимем и поставим на стенд для диагностики.

Замена стартера Фольксваген Пассат Б5 делается только в том случае, если ремонт сделать не возможно или он будет стоить дороже замены на новый.

Сняв показания, мастер произведет разборку и дефектовку. После определения стоимости, принимается решение, что лучше сделать: отремонтировать или поменять.

1.14.6 Рекомендации по эксплуатации автомобиля, оснащенного АКПП

Рекомендации по эксплуатации автомобиля, оснащенного АКПП

Трогание автомобиля с места

После пуска двигателя, перед тем как перевести рычаг селектора из положения «Р» или «N» в один из диапазонов движения, надежно затормозите автомобиль, нажав на тормозную педаль. В противном случае автомобиль начнет двигаться с небольшой скоростью.

Никогда не нажимайте одновременно на педали акселератора и тормоза. При эксплуатации в обычных дорожных условиях АКПП должна быть постоянно в положении «D4» (автоматическое переключение 1, 2, 3 и 4-й передач).

При плавном и спокойном управлении педалью акселератора АКПП будет быстро переключаться на высшие передачи, которые обеспечивают высокую топливную экономичность автомобиля. Необходимость перехода на пониженные диапазоны может появиться только при движении в особых условиях. Переключайте АКПП в диапазон «2» или «1», только когда требуется избежать лишних автоматических переключений на высшие передачи или когда необходимо обеспечить интенсивное торможение двигателем.

Как только позволят дорожные условия, следует вновь переключить АКПП в диапазон «D4». .

Режим «кик-даун»

Если скорость автомобиля не очень велика, то при нажатии на педаль акселератора до

упора (с преодолением дополнительного сопротивления) происходит переключение АКПП на низшую ступень. Это обеспечивает полное использование мощности двигателя для интенсивного разгона автомобиля.

Торможение двигателем

Для повышения эффективности торможения двигателем при движении на спусках используйте диапазон «2» и, при необходимости, диапазон «1». Наибольшие тормозные моменты на ведущих колесах обеспечиваются в диапазоне «1». Если переключение АКПП в диапазон «1» произошло на слишком высокой скорости, включение первой передачи автоматически задерживается до тех пор, пока скорость автомобиля не снизится до уровня, который обеспечивает безопасное включение первой передачи. При этом автомобиль будет замедляться торможением двигателя, двигаясь на второй передаче, несмотря на то, что рычаг селектора находится в положении «1».

Трогание автомобиля на скользком покрытии

При неуверенном трогании автомобиля на скользком дорожном покрытии, которое может сопровождаться пробуксовкой одного или обоих колес, переведите рычаг селектора диапазонов в положение «2». Слегка нажимая на педаль акселератора, плавно троньте автомобиль с места. При этом трогание автомобиля будет происходить на второй передаче.

Остановка автомобиля

При остановке автомобиля рычаг селектора АКПП может оставаться в положении одного из выбранных диапазонов движения. Двигатель не заглохнет и будет продолжать работать после остановки автомобиля на холостом ходу.

При остановке на уклоне включите стояночный тормоз или нажмите на тормозную педаль. Не повышайте частоту вращения коленчатого вала для поддержания устойчивой работы двигателя в режиме холостого хода, если автомобиль удерживается тормозом, а в АКПП включен один из диапазонов движения.

При длительной остановке автомобиля, например, в уличной пробке или на пересечении дорог, выключите двигатель.

Перед тем как выйти из автомобиля, включите стояночный тормоз, переведите рычаг селектора АКПП в положение «Р» (стоянка) и выньте ключ из замка зажигания.

Раскачивание застрявшего автомобиля вперед-назад

При необходимости вывести застрявший автомобиль из песка, грязи, снега или ямы попеременно (в такт с раскачиванием автомобиля) включайте рычаг селектора в положения «D4»n «R», одновременно слегка нажимая на педаль акселератора. Избегайте резких воздействий на педаль акселератора и работы двигателя на высоких частотах вращения коленчатого вала. Это может привести к неожиданному рывку автомобиля.

Описанный прием управления АКПП может использоваться только в упомянутых исключительных обстоятельствах.

Маневрирование автомобиля

При маневрировании автомобиля на ограниченных площадках, например, при парковке или въезде в гараж, используйте режим движения автомобиля при полностью отпущенной педали акселератора. Регулируйте скорость автомобиля с помощью легкого нажатия на тормозную педаль. Никогда не нажимайте одновременно на педали акселератора и тормоза.

Основные неисправности стартера Volkswagen Passat B5

Общие сведения

Затяните ручной тормоз и установите рычаг переключения передач в нейтральное положение. Включите зажигание.

Используя дополнительный провод сечением 4 мм2, соедините клеммы 30 и 50.

Если двигатель стартера начинает вращаться, значит, неисправна электрическая цепь питания стартера.

ПРИЧИНА	МЕТОД УСТРАНЕНИЯ
Стартер не работает
Разряжен аккумулятор	Зарядите аккумулятор.
При соединении клемм 30 и 50 стартер начинает работать	Восстановите электрическую цепь питания стартера.
Обрыв или замыкание на массу провода стартера	Проверьте состояние проводов и, при необходимости, замените их.
Уменьшение тока из-за слабого крепления или окисления контактов проводов	Очистите контакты и надежно закрепите провода.
Отсутствует напряжение на клемме 50 тягового реле	Обрыв электрической цепи питания стартера, который необходимо восстановить.
Стартер вращается медленно и не проворачивает коленчатый вал двигателя
Разряжен аккумулятор	Зарядите аккумулятор.
Уменьшение тока из-за слабого крепления или окисления контактов проводов	Очистите контакты и надежно закрепите провода.
Угольные щетки недостаточно плотно прилегают к коллектору или имеют дефекты	Проверьте состояние и, при необходимости, замените угольные щетки.
Угольные щетки не входят в контакт с коллектором	Замените угольные щетки.
Рабочая поверхность коллектора имеет повреждения	Перешлифуйте рабочую поверхность коллектора или замените якорь.
Напряжение, подаваемое к стартеру менее 10 В	Проверьте реле стартера или тяговое реле.
Неисправно тяговое реле	Замените тяговое реле.
Стартер работает нормально, но не проворачивает коленчатый вал двигателя
Загрязнение или дефект приводной шестерни стартера	Очистите или замените приводную шестерню стартера.
Изношен зубчатый венец маховика	Замените маховик.
Не происходит расцепление шестерни стартера с зубчатым венцом маховика
Загрязнены или повреждены ведущая шестерня стартера или винтовая нарезка на валу стартера	Очистите или замените ведущую шестерню или якорь стартера.
Неисправно тяговое реле	Замените тяговое реле.
Уменьшилась упругость или сломалась возвратная пружина	Замените возвратную пружину.
Стартер продолжает работать после выключения его ключом зажигания
Пригорание контактов тягового реле	Немедленно выключите зажигание или снимите провод массы с аккумулятора.
Замок зажигания не отключает стартер	Немедленно снимите провод массы с аккумулятора и замените замок зажигания.

Видео про «Основные неисправности стартера» для Volkswagen Passat B5

ПРИЧИНЫ КОГДА НЕ КРУТИТ СТАРТЕР И ПУТИ ИХ РЕШЕНИЯ.

Ремонт стартер фольксваген б3,б4

Как снять стартер Volkswagen Passat B5 GP 1.9 TDI
