Замена ремня на таком же двигателе
Вот мы и подошли, наконец, к теме замены ременной передачи. Этот текст ориентирован на тех, кто будет производить данный вид ремонта самостоятельно. Итак, если вы решились, тогда приготовьте все необходимое, имеется в виду – необходимые расходники и ключи. Вместе с ремнем вам будет лучше купить еще и натяжной ролик. Правда, его замена не является обязательной. Делать это необходимо только в том случае, если на ролике был обнаружен люфт. Если сами вы не можете точно определить его наличие, позовите специалиста, который выполнит процедуру диагностики состояния ролика и всего узла. А вот что обязательно нужно заменить, так это сальники и прокладки.
После этого останется только приготовить набор ключей. Вам обязательно понадобится домкрат, поэтому позаботьтесь о том, чтобы он тоже был поблизости. Если все готово, можно начинать.
Самостоятельная замена
Следует отметить, что вместе с новым ремнем ГРМ желательно приобрести и ролики. Срок службы этих элементов примерно одинаковый. Менять ремень нужно своевременно, так как в случае его обрыва остается небольшой шанс на сохранность силового агрегата.
Необходимые инструменты для замены ремня ГРМ на Опеле Зафира:
- Набор гаечных ключей;
- Набор головок;
- Отвертки (шлицевая и крестообразная);
- Фиксаторы;
- Дополнительные инструменты (при необходимости).
Правила техники безопасности:
- Обесточить систему бортовой сети. Для этого отсоединить минусовую клемму аккумуляторной батареи.
- При снятом ремне двигателя не нужно проворачивать распределительный и коленчатые валы.
- Чтобы облегчить вращение коленчатого вала, можно снять свечи зажигания.
- Необходимо соблюдать все моменты затяжки.
Процесс снятия ремня ГРМ:
- Открыть капот и снять декоративную крышку двигателя.
- Нанести предварительно метки на шкивах мелом или краской.
- Использовать домкрат, чтобы поднять переднюю часть транспортного средства.
- Демонтировать воздушный фильтр и воздушные шланги.
- Снять переднее колесо и подкрылок.
- Поднять двигатель при помощи домкрата.
- Демонтировать кронштейн и снять правую опору силового агрегата.
- Открутить натяжитель ремня, чтобы ослабить его. Демонтировать приводной ремень.
- Вытащить болт из блока цилиндров, а после установить стопор маховика и снять болт шкива коленчатого вала, затем саму звездочку.
- Временно затянуть болт шкива коленчатого вала.
- Демонтировать правую пластину с фиксатора шкивов распредвалов. Установочная метка должна быть совмещена с выемкой фиксатора звездочек распредвалов.
- Снять ремень ГРМ и комплектующие.
Процесс установки нового ремня ГРМ пошагово:
- Все метки должны быть совмещены. После этого можно установить болт и новый ролик натяжителя.
- Не снимать фиксатор до тех пор, пока ремень привода ГРМ не будет установлен. Выступ натяжителя должен вставиться в специальное установочное место. Установить новый болт вместе с направляющим роликом.
- Провернуть коленчатый вал на несколько оборотов до положения ВМТ. Повторно проверить установочные метки. Они должны быть совмещены. Установить фиксатор, чтобы коленчатый вал случайно не провернулся.
- Установить все детали в обратной последовательности. Проверить проделанную работу путем запуска силового агрегата. Мотор должен работать ровно и без сбоев. Проверить утечки масла и хладагента.
Процесс замены ремня ГРМ на Опеле Зафира завершен. Длительность процедуры – около 6-7 часов при наличии хотя бы начальных навыков разборки и сборки сложных технологических узлов и наличии специальных инструментов.
Начинаем ремонт ГРМ дизельного двигателя
Устройство ремня ГРМ : (описание моментов и деталей, в.т.ч которые согласно регламента нужно заменить)

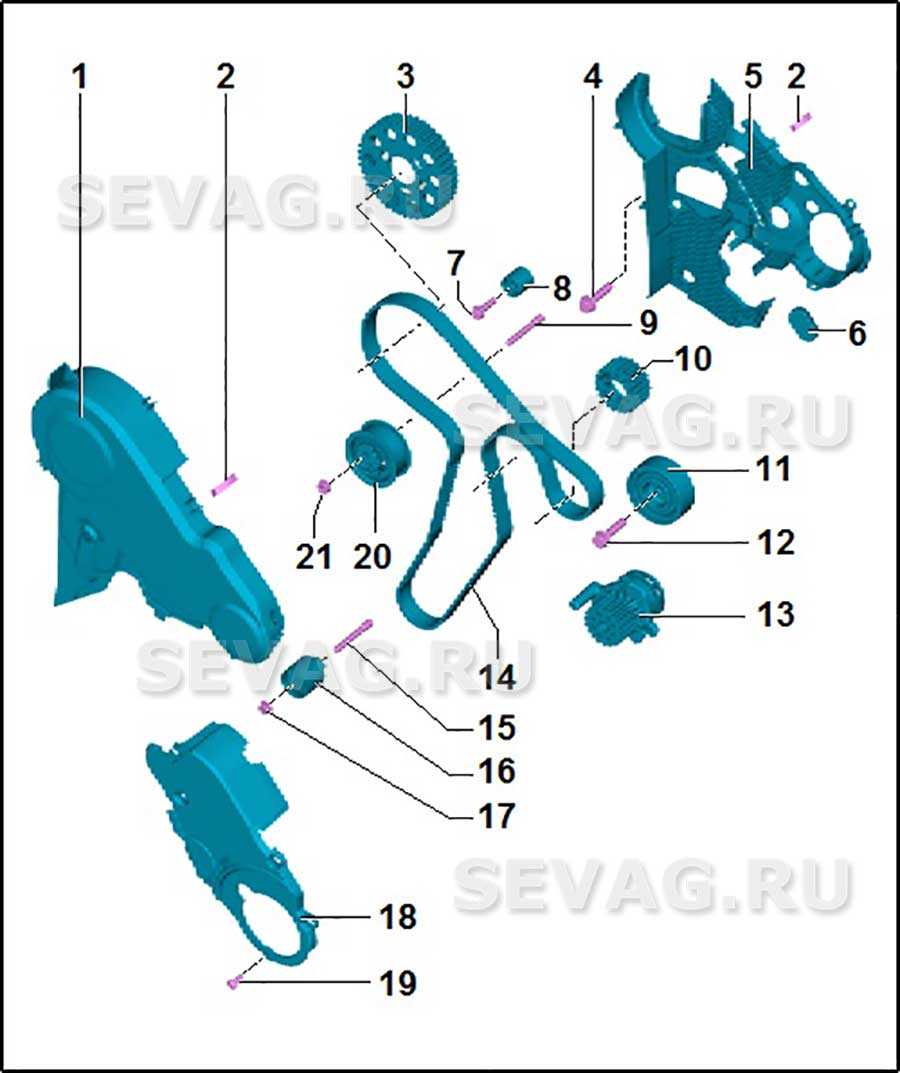

1 — Кожух зубчатого ремня q верхняя часть; 2 — Зажимы; 3 — Зубчатый шкив распределительного вала; 4 — Винт q 10 Нм; 5 — Кожух зубчатого ремня q задняя часть; 6 — Крышка; 7 — Винт q 23 Нм; 8 — Направляющий ролик; 9 — Шпилька q 15 Нм; 10 — Зубчатый шкив q для насоса высокого давления; 11 — Направляющий ролик; 12 — Винт q после разборки заменить q 50 Нм и довернуть на 90°; 13 — Насос системы охлаждения; 14 — Зубчатый ремень q перед снятием пометить направление вращения q проверить степень износа q не перегибать; 15 — Шпилька q 15 Нм; 16 — Направляющий ролик; 17 — Гайка q 20 Нм; 18 — Кожух зубчатого ремня q нижняя часть; 19 — Винт q после разборки заменить q 10 Нм; 20 — Натяжной ролик; 21 — Гайка q 20 Нм и довернуть на 45°
Список инструмента
Ключ «колокольчик» на 16/17 мм.; Гаечный ключ на 13 мм.; Отвёртка плоская длинная; Отвёртка плоская маленькая; Бита «звездочка М 8»; Бита «звездочка М 10»; Бита «1/4» TORX «T 30»; Трещоточный ключ «1/4»; Трещоточный ключ «3/8»; Головка «1/4» на 10 мм.; Головка «1/2» на 21 мм. — 12 гранная; Головка «1/4» на 13 мм.; Головка «3/8» на 16 мм.; Шестигранник на 6 мм.; Удлинитель «1/4» длиной 50 мм.; Переходник с «3/8» на «1/4»; Динамометрический ключ с диапазоном 20 — 90 Нм.; Пневматическая трещотка.
Запасные части
Комплект ГРМ CONTITECH CT 1139 K2Помпа или правильно насос ОЖ HEPU P662
Руководство по установке ремня можно найти сайта Contitech
Выбор необходимых деталей (ремень ГРМ с роликами, помпа, сальник, обгонная муфта)
Комплект ГРМ
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Оригинал | ||
| FIAT ALFA LANCIA | 71736726 | 6957 |
| Аналоги | ||
| CONTITECH | CT968K2 | 2338 |
| SNR | KD45833 | 4124 |
| SWAG | 99020062 | 4503 |
Насос охлаждающей жидкости (помпа)
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Оригинал | ||
| OPEL | 6334003 | 6499 |
| Аналоги | ||
| INA | 538001310 | 1379 |
| DOLZ | S314 | 1573 |
| HEPU | P1055 | 2199 |
Какую помпу поставить на авто
Обычно выбор водяной помпы для автомобиля основывают на нескольких параметрах — материал или форма крыльчатки и производителе. Самой эффективной является. Подробнее
Обгонная муфта генератора
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Оригинал | ||
| OPEL | 1204413 | 6649 |
| Аналоги | ||
| VALEO | 588009 | 2052 |
| INA | 535011510 | 2390 |
| SKF | VKM03206 | 3274 |
Сальник распределительного вала
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Оригинал | ||
| GM | 96350161 | 219 |
| Аналоги | ||
| ELRING | 203808 | 116 |
| CORTECO | 12010674B | 22 |
| SWAG | 70914211 | 213 |
Для доливки или полной замены понадобится также и охлаждающая жидкость. Объем жидкости в системе охлаждения дизельного двигателя 1,9 CDTI — 7 литров. Рекомендуемый класс антифриза — G12+.
Как заменить ремень ГРМ на Опеле Зафира своими руками?
Привод газораспределительного механизма у двигателя внутреннего сгорания может быть ременным или цепным. Ремень ГРМ – это техническое изделие, в состав которого входит резина. Он синхронизирует работу коленчатого и распределительного вала двигателя.
Это расходник замкнутого типа, с внутренней стороны имеет насечки для посадки зубьев шестерней. Он передает вращательные усилия с коленчатого вала двигателя на распределительный вал, тем самым обеспечивая работу всего газораспределительного механизма. Но как известно, ремень ГРМ – это расходная деталь. Как и любой другой такой элемент, он нуждается в своевременной замене.
Опель Зафира двигатель Z18XER (2005-2013). Замена ремня ГРМ
Интервалы замены
Повреждение двигателя в случае обрыва ремня ГРМ
Внимание: В случае обрыва ремня или его неправильной установки остается небольшой шанс на отсутствие повреждений двигателя. Поэтому рекомендуем перед снятием головки блока цилиндров провести проверку давления конца такта сжатия во всех цилиндрах
Поэтому рекомендуем перед снятием головки блока цилиндров провести проверку давления конца такта сжатия во всех цилиндрах.
Специальный инструмент
Специальные указания
Снятие ремня ГРМ
Двигатели с изменяемыми фазами газораспределения: Перед снятием ремня привода ГРМ нанесите метки мелом или краской на звездочки распределительных валов и регуляторы распределительных валов.
Поддомкратьте переднюю часть автомобиля и установите опорные стойки.
Снимите:
Снимите правую опору двигателя и кронштейн.
Пометьте мелом направление вращения на дополнительном приводном ремне.
Поверните натяжитель дополнительного приводного ремня для ослабления натяжения ремня. Используйте накидной ключ.
Снимите:
Дополнительный приводной ремень.
Натяжитель дополнительного приводного ремня.
Снимите:
Временно затяните болт шкива коленчатого вала . Проверните коленчатый вал по часовой стрелке до ВМТ поршня первого цилиндра. Убедитесь, что установочные метки совмещены .
Снимите: Если ремень будет использован повторно, пометьте мелом направление вращения на ремне.
Направляющий ролик .
Ремень привода ГРМ.
Фиксатор ролика натяжителя .
Болт ролика натяжителя .
Ролик натяжителя .
Выбор нового ремня
Автопроизводитель в книжке по эксплуатации рекомендует устанавливать только оригинальные комплектующие. Но такие приходится заказывать и ждать по 2-3 недели. Как быть, если машина является основным или дополнительным источником заработка? На рынке существуют качественные аналоги, многие производители которых являются основными поставщиками известных автогигантов, в том числе и Опеля.
Название известных производителей:
- Gates;
- Dayco;
- Contitech;
- Bosch;
- Bremi.
Покупая детали этих фирм, вы не только сэкономите деньги, но и получите качественное изделие, которое прослужит не хуже заявленных производителем срокам. После выбора подходящего ремня с необходимой длиной и количеством зубьев, можно приступить непосредственно к замене.
Замена ремня своими руками?
Часто спрашивают можно ли произвести работы по замене ремня на дизельном двигателе своими руками, насколько сложно? Всегда отвечаю, что данный мотор (2.0 ТДИ), один из самых простых в плане ремонта газораспределительного механизма, в сравнении с другими силовыми установками VW. Поэтому при наличии необходимого ресурса, ремонт можно выполнить самостоятельно.
Все действия, инструмент, фото и видео с описанием, чтобы выполнить ремонт самостоятельно в данном отчете.
Когда менять ремень ГРМ?
Пробег автомобиля на момент ремонта составил 97 384 км. Регламент производителя Фольксваген, предписывает замену по достижению пробега в 120 000км. После замены: проверка состояния каждые 40 т.км.
Порядок работ по замене ремня VW 2.0 TDI:
Видео всего процесса за несколько минут
Пошаговая инструкция
Снимаем защиту двигателя, сливаем антифриз. Демонтируем воздушный фильтр вместе с патрубками. Не забываем отсоединить разъем датчика температуры впускного воздуха.
Снимаем верхнею крышку ремня ГРМ открутив три болта.
Снимаем переднее правое колесо и за болт проворачиваем коленвал, по часовой стрелки.
Установка верхней мертвой точки
До совпадения меток на звездочках распредвалов. Что бы они не разбегались после того как будет снят ремень ГРМ звездочки можно зафиксировать стандартным приспособлением КМ-852.
Откручиваем болт коленвала. Включаем пятую передачу и под колеса ставим подпоры. Фиксируем правый передний тормозной диск через суппорт, простой отверткой. Легким движением руки удлиненной трубой, срываем болт.
Снимаем ремень привода вспомогательных агрегатов. Ключом поворачиваем автоматический натяжитель против часовой стрелки.
Фиксируем его снизу обычным электродом, ну или подходящим по диаметру прутком. Снимаем ремень. После чего, отвернув болт звездочку, снимаем сам автоматический натяжитель, так как в дальнейшем он нам будет мешать. Снимаем шкив коленвала.
Вывешиваем двигатель и откручиваем подушку.
Снимаем датчик фаз, ну или положения распредвала, кто как называет.
Снимаем нижнею крышку ремня ГРМ, она на защелках. На звездочки коленвала должны быть совмещены метки, если это не так совместите их, при этом также должны совпасть и метки распредвалов.
Ослабляем натяжной ролик и снимаем старый ремень ГРМ, а также все ролики.
Метим положение помпы, что бы в дальнейшем нам не пришлось доставать спецключ и регулировать ее. Снимаем помпу.
Достаем новый комплект ГРМ.
Признаки износа
Ремень газораспределительного механизма нужно точно менять, если на нем будут обнаружены следующие дефекты:
- Масляные пятна. Они являются следствием разгерметизации системы. Это значит, что сальники начали протекать, и их тоже необходимо заменить. Подтек масла необходимо заменить, потому что масло сильно разрушает резину. А ременная передача сделана именно из резины, пусть и очень высокого качества.
- Трещины и сколы. Это признаки износа материала, из которого выполнена ременная передача. Если эксплуатировать автомобиль на сильном морозе, то трещины обязательно появятся, и произойдет это несколько раньше, чем при эксплуатации в обычных погодных условиях.
- Износ зубцов. Именно зубцами ремень сцепляется с шестеренками. Поэтому эта часть ременной передачи изнашивается раньше. Зубья постепенно стираются, и если вовремя не заменить ремень, то их износ вполне может стать причиной схода ремня со звездочек.
- Разлохмачивание торцов. Это также происходит в следствие износа структуры ремня. Материал начинает расслаиваться, и со стороны торцов появляются отдельные нити. Их присутствие говорит о том, что давно пора подумать о замене ремня.
Вообще, узел ГРМ – это очень важно, и недооценивать его значение никак нельзя. Благодаря ему происходит синхронизация движения валов и подача топлива в цилиндры
Распределительный и коленчатый валы соединяются при помощи ремня, который представляет собой резиновый обруч с металлическим усилением внутри.
Ремень ГРМ – это еще и привод масляного насоса. А это уже двойные нагрузки. Ввиду этого ремень испытывает повышенные нагрузки, которые в конце концов изнашивают его. Если ремень износился, его уже нельзя использовать. Сильный износ материала обязательно приведет к тому, что ремень оборвется. Если это случится, то это будет уже настоящей проблемой. Только представьте себе, что полностью перестанет выполняться синхронизация движения валов. Мотор в этом случае погрузится в настоящий хаос. Клапана обязательно столкнутся с поршнями и, конечно же, деформируются из-за этого. Столкновение этих деталей принесет еще много проблем автовладельцу. Короче говоря, мотор после этого придется серьезно ремонтировать.
