Замена переднего бампера ford fusion

Как снять передний и задний бампер на Ford Fusion?

  • Меняем передний обвес
  • Замена заднего обвеса
  • Заключение

Бампер – это элемент конструкции автомобиля, который предназначен для того, чтобы принять на себя основную ударную нагрузку в случае столкновения с препятствием. Он устанавливается на фронтальной части машины и сзади – в крайней передней и задней точках авто. Снятие переднего бампера Форд Фьюжн, как и заднего, требуется в следующих случаях:

  • ремонт;
  • замена;
  • покраска;
  • тюнинговые работы.

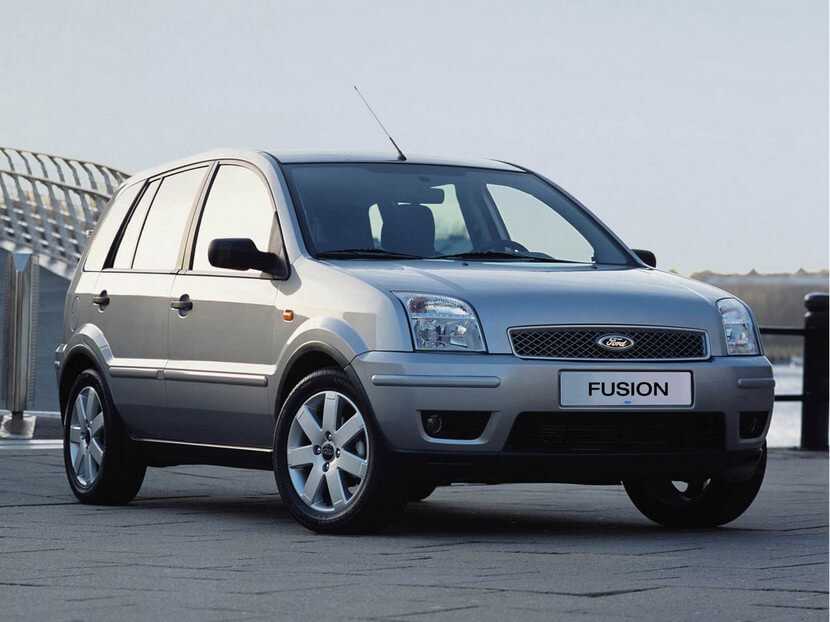

Ford Fusion тюнинг

Среди автолюбителей бытует мнение, что задний обвес имеет меньше шансов пострадать от столкновения, однако это не совсем верно. Обычно передняя часть автомобиля страдает от невнимательности самого водителя, а задняя – от ошибок проходящих рядом машин или от неудачной парковки. Согласитесь, никто не застрахован от удара в заднюю часть машиной, за рулём которой сидит начинающий водитель или лихач.

Итак, давайте разберём, как выполняется замена переднего и заднего обвеса в автомобилях модели Форд Фьюжн,когда в этом возникает необходимость.

Причины снятия бампера

Причин снятия заднего бампера немного. Так, обычно это делается для проведения ремонтно-восстановительных работ после повреждения.

Рассмотрим, основные причины демонтажа заднего буфера:

  • Дорожно-транспортное происшествие . Зачастую, многие автолюбители настолько спешат по своим делам, что не соблюдают безопасное расстояние между автомобилями. Таким образом, зачастую повреждение заднего буфера следствие не соблюдения дистанции. Именно для восстановления детали придётся его снимать.
  • Также, ещё одной причиной становится восстановление деталей, которые находятся под буфером . Для удобства проведения работ, придётся снимать деталь.
  • Замена бампера на новый потребует его демонтажа . Так, данный процесс можно провести своими руками без особых забот и обращения в автосервис.

Меняем передний обвес

Для работы будет нужен следующий комплект инструментов:

  • звёздочки TORX;
  • набор гаечных ключей;
  • отвёртки;
  • домкраты 2 шт.

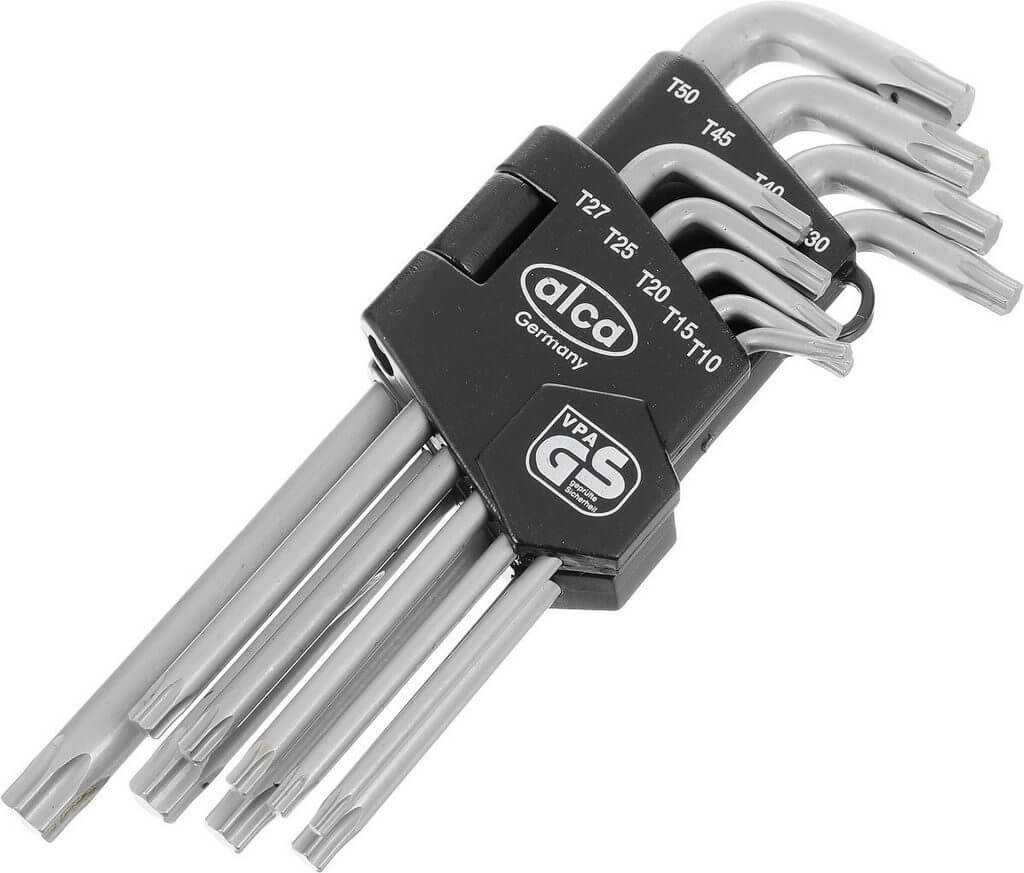

Набор ключей-звездочек Alca “High Power”, шлиц вида Torx

Вам придётся лежать на холодном полу, поэтому запаситесь пенопластовым листом или низкой специальной тележкой, чтоб не простудить спину и почки.

После того как вы подготовили всё необходимое, приступайте к работе:

  • Включите передачу или затяните ручной тормоз;
  • Перед тем, как снять передний бампер на Форд Фьюжн, вам будет нужно отсоединить аккумуляторную батарею. Для этой цели откройте капот и отключите клеммы АКБ;
  • Перед демонтажем подкрылков снимите колёса спереди. Некоторые обходятся без этого, но без колёс работать гораздо удобнее;
  • Отключите кабельные жгуты от выходов на противотуманных фонарях;
  • По правую сторону в арке колеса откручиваем винт, которым осуществляется крепление бампера на брус;
  • По левую сторону в колёсной арке выворачиваем винт, которым осуществляется крепление бампера на брус;
  • По обе стороны выворачиваем пару болтов, которыми выполняется крепление бампера к крылу;

Откручиваем крепежные винты подкрылка

  • На внутренней стороне находятся фиксаторы, которыми выполняется крепление бампера к радиаторной раме – отожмите и выньте из гнёзд, где они находятся;
  • Сверху при помощи отвёртки отщёлкните тройку держателей на радиаторной раме и выньте из гнёзд, в которых они находятся;
  • Далее снимайте бампер, доставая по два держателя с каждогокрая из гнёзд в крыльях;
  • Если выполняется замена обвеса, удалите с него противотуманки и переставьтена новый;
  • При помощи отвёртки достаньте по три фиксирующих пистона по обе стороны – они удерживают боковые радиаторные щитки;
  • Дальше выполняется замена пистонов на новые;
  • Снимите два радиаторных щитка;

Находим вот такую защелку

  • Таким же образом при помощи отвёртки достаньте фиксирующие пистоны щитка снизу и удалите его;
  • От крепежа на брусе отсоедините колодку проводочного жгута;
  • Если брус планируете пенять, достаньте фиксатор колодки проводочного жгута при помощи отвёртки и поставьте на новый брус;
  • Изнутри радиаторной рамки по обе стороны отверните по паре болтов, фиксирующих к ней брус;
  • Отверните слева и справа по четыре болта, которые крепят брус к лонжеронам;
  • Снимите брус;
  • Установку бруса и обвеса осуществляют в противоположной последовательности. При этом учтите, что хомуты, фиксирующие жгут кабелей, являются одноразовыми – при монтаже вам будет нужно поставить новые.

Тюнинг автомобиля

Большие колеса с шинами 195/60R15 нужны «Форду» для безболезненной парковки с заездом на бордюры. Автомобиль имеет выступающие колесные арки и крупный овал с эмблемой «Форд». У машины небольшая погрузочная высота, резиновые молдинги защищают от ссадин.

В автомобиле высокий салон. К тому же в нем установлен люк, который оставляет достаточно много свободного пространства. Приятно радует элемент дизайна: под откидной подушкой правого переднего сидения расположен ящик для мелких предметов. Машина имеет принудительное выключение стартера после пуска двигателя. Считается, что автоматика делает это в считанные секунды, в отличие от человека, который несколько задерживается.

Электронный замок багажника выключается после того, как автомобиль разгонится быстрее 7 км/ч. К тому же удобство в автомобиле в том, что если автомобилист оставил автомобиль с работающими потребителями электроэнергии, то часть из них выключится автоматически через десять минут, а оставшаяся часть через двадцать.

Покраска и установка заднего бампера

Теперь можно окрашивать. Желательно затем покрыть поверхность прозрачным лаком. Как устанавливать задний бампер форд фьюжен?

В начале нужно удалить старый бампер. Он снимается достаточно просто – выкручивается несколько шурупов. Далее откручиваются болты и пистоны. Высверливаются заклепки. И нужно аккуратно потянуть за боковины на себя. После того, как сняли бампер, доступен усилитель бампера – держится на шести заклепках. Теперь можно устанавливать Фаркоп.

Закрепить его в отверстия лонжеронов, но не до самого конца. Для более удобной прокладки проводки и прикручивания бампера потребуется снятие трех накладок в багажнике: верхней и двух боковых. Теперь нужно достать резиновую заглушку и просверлить в ней дырку, просунуть провода , фаркоп и наживить четыре болта, прикрутить их. После того, как установлен фаркоп следует установка бампера. Нужно прикрутить все шурупы, проверить на наличие зазоров.

Ford Fusion Fiesta manual

Вам потребуются: все инструменты, необходимые для снятия задних подкрылков (см. Снятие и установка брызговиков колес и подкрылков), задней облицовки багажника, а также торцовая головка «на 8», отвертка с крестообразным лезвием, сверло диаметром 5–6 мм и электродрель, клещи для установки заклепок с отрывными сердечниками. На автомобиле Ford Fiesta выполните следующие операции. 1. Снимите задние подкрылки с обеих сторон автомобиля (см. Снятие и установка брызговиков колес и подкрылков). 2. Откройте дверь багажника для доступа к заклепкам крепления бампера. 3. В проеме двери задка высверлите сердечники двух заклепок крепления бампера к кузову (по заклепке с каждой стороны), извлеките заклепки из отверстий кузова и бампера. ПРИМЕЧАНИЕ. Заклепки крепления заднего бампера к кузову одноразового использования. 4. В арках обоих задних колес выверните по одному болту крепления бампера к задним крыльям. 5. В нижней части бампера (слева и справа) выверните фиксаторы двух пистонов крепления бампера к энергопоглощающему элементу… 6….извлеките пистоны.. 7….и снимите задний бампер. 8. Установите детали в порядке, обратном снятию. На автомобиле Ford Fusion выполните следующие операции. 1. С обеих сторон автомобиля снимите задние подкрылки (см. Снятие и установка брызговиков колес и подкрылков). 2. Снимите среднюю… 3. …и обе боковые части задней облицовки багажника. 4. В арках обоих задних колес выверните по одному болту крепления бампера к задним крыльям. 5. В нижней части бампера (слева и справа) выверните фиксаторы двух пистонов его крепления к энергопоглощающему элементу… 6. …и извлеките пистоны. 7. В проеме двери задка высверлите сердечники четырех заклепок крепления бампера к кузову (по две с каждой стороны), извлеките заклепки из отверстий кузова и бампера… 8. …и снимите бампер… 9. …отсоединяя фиксаторы на его верхней кроме по бокам от держателей боковых кронштейнов, установленных на кузове. 10. При необходимости высверлите сердечники восьми заклепок крепления энергопоглощающего элемента к кузову и снимите элемент. ПРИМЕЧАНИЕ. Так расположены заклепки крепления энергопоглощающего элемента заднего бампера к кузову. Заклепки крепления энергопоглощающего элемента аналогичны заклепкам крепления заднего бампера. 11. Аналогично высверлите сердечники трех заклепок крепления каждого из боковых кронштейнов заднего бампера и снимите кронштейны. 12. Установите детали в порядке, обратном снятию.
