Бортовой компьютер

На Kia Sportage 3 предусмотрен бортовой компьютер, который выводит информацию на монитор в панели приборов. Для его управления предусмотрены две кнопки, которые смонтированы с левой стороны комбинационного щитка. Кнопка «TRIP» позволяет вывести на монитор другую информацию, «RESET» – сбрасывает данные к нулевому значению.

Программное оснащение бортового компьютера Киа Спортейдж 3 поколения рассчитано на вывод следующей информации:

• средний показатель скорости движения и потребления топлива;

Данные о температуре высвечиваются при расположении ключа в замке зажигания в первом положении. На актуальность показаний сильно влияет исходящее от мотора тепло. Это особенно проявляется при длительном нахождении в пробке или в момент движения на низкой скорости.

Корректная выдача сведений о среднем потреблении топлива наблюдается после проезда пятисот метров. При этом не стоит рисковать с информацией об оставшемся километраже по отношению имеющегося топлива. Лучше осуществить дозаправку заранее, особенно если засветилась соответствующая сигнализирующая лампочка.

ЖК-экран

Управляется он клавишами мультируля, имеет несколько режимов:

1. Маршрутный борткомпьютер. Выводятся данные о пробеге, топливе, экономичности и т. д., вплоть до температуры масла в вариаторе.
2. Навигатор. Схематично отображается маршрут будущего движения с поворотами и расстоянием до них.
3. Режим ассистента. Выводятся данные о состоянии электронных помощников, установленных в автомобиле.
4. Пользовательские настройки (управление светом, замками, дверями и т. д.).
5. Режим предупреждения о неисправности или необходимости ТО, символом и/или текстовым сообщением, например, «Service Required».

Общий символ неисправности

 выводится при неполадках в работе:

• ламп, в т. ч. светодиодных;
• системы интеллектуального (т. н. адаптивного) круиз-контроля, опционально, с функцией «старт-стоп»;
• системы предупреждения/предотвращения фронтального столкновения;
• не работает радар “слепой зоны” или адаптивного круиза;
• автомата переключения (управления) дальнего света.

Также экран показывает:

• одометр (общий пробег);
• температуру воздуха вне авто;
• включенную передачу КПП, в ручном режиме дополнительно рекомендации по выбору передачи.

Предупреждения

При попытке непредусмотренных инструкцией действий водителя электроника автомобиля выдаст текстовые предупреждения сообразно каждому случаю. Например, о необходимости разблокировать руль, выжать сцепление (в случае МКПП) или перевести селектор в Р и одновременно нажать тормоз при запуске ДВС и прочих аналогичных ситуациях. Таким образом электроника корректирует ошибки водителя.

Установка новой

Если решите использовать вместо оригинала подходящую альтернативу, то имейте в виду, что китайские камеры подключаются по типу «тюльпан», чаще всего они рассчитаны на электричество в 12 Вольт. При этом оригинальная видеокамера для Киа Спортейд 3 рассчитана на подключение и питание в 6 Вольт от ШГУ.

Оригинальная камера

У оригинальной видео-камеры имеется 4 проводка:

• красный – питание,
• черный – питание,
• белый – видеосигнал,
• желтый – видеосигнал.

На китайских изделиях будет 5 проводов, т.е. есть еще зеленый, который служит для доставки электричества к диодам подсветки видеокамеры. Это – не обязательная функция, поэтому зеленый 5-й проводок можно смело обрезать. Далее у оригинальной камеры можно отрезать часть проводки и подключить к ней 2 штекера с клеммами. Их можно купить в магазине радио-запчастей.

Один штекер нужен для электричества, второй – для видео-сигнала. С помощью такого несложного приема вы решите проблему замены камеры в будущем, вместо оригинальной старой можно будет быстро установить другую.

Кстати, если рассчитанную на 12 вольт видеокамеру подключить к ШГУ, Она и от 6 вольт будет нормально работать.

Суррогат может не вмещаться по габаритам в штатном месте установки у Sportage 3, поэтому может потребоваться подогнать верхнюю кромку гнезда напильником.

Обозначения на панели Киа Рио – Что означают значки на приборной панели автомобиля? – Мой Kia Rio

Вердикт — достойная и рекомендуемая замена. В зависимости от того, как была выполнена панель, человек получает надежного или не надежного помощника.

Внешний вид панели По дизайну и форме можно заявить, что над панелью приборов тщательно трудились и прорабатывали, поэтому она получилась удобной и функциональной. Колодцы с информацией расположены по мере полезности тех данных, которые они предоставляют.

Сравнение и описание приборных панелей Киа Рио: supervision, классическая

На переднем плане спидометр, все данные видны четко, цифры крупные, поэтому водителю нет необходимости присматриваться к стрелке. На втором плане стоит датчик топлива и масла, которые позволяет своевременно реагировать на отсутствие рабочей жидкости в машине. Есть панель приборов киа рио 2012 описание этой панели большое преимущество, которое нельзя упускать из вида: Можно отрегулировать самостоятельно интенсивность или настроить ее в автоматическом режиме, чем темнее в салоне, тем ярче видно приборы.

В конструкции панели предусмотрена специальная кнопка для регулирования интенсивности подсветки. Это совершенно инновационный элемент, который значительно упростил автолюбителям жизнь.

Благодаря такой функциональности водитель легко ориентируется во время движения панель приборов киа рио 2012 описание ему не нужно отвлекаться от дороги для того, чтобы увидеть данные на приборах. Тахометр — показывает частоту вращения коленвала, красным выделена зона, при которой появляется опасность повредить двигатель.

Спидометр — показывает скорость движения авто посредством электрического датчика, установленного в КПП. Если мигает или не загорается при включении зажигания -есть неисправность “Красный руль” — сигнализатор неисправности гидроусилителя руля. Постоянно горит, если неисправна АБС. Тормоза будут работать, но без этой системы. Иконка “стекло с водой” — сигнализатор низкого уровня омывающей жидкости, загорается при включении зажигания, гаснет с запуском двигателя.

Если значок загорелся во время движения, значит жидкости в бачке почти не осталось Измеритель топлива — показывает уровень топлива в баке, с приближением стрелки к Е возрастает потребность в дозаправке. Следует избегать езды на резервном топливе, поскольку при низком уровне топлива в баке, в электробензонасос попадает воздух, панель приборов киа рио 2012 описание выводит его из строя.

Учащенное мигание указывает на сгоревшую лампу поворотника, если значок не горит при включении поворота, значит повреждена проводка. Дисплей — показывает пробег, средний расход топлива, среднюю скорость, время в пути и другую информацию. Панель приборов киа рио 2012 описание ОЖ горит красным при температуре выше градусов, в таком случае следует сразу же остановить авто, дать двигателю остыть, устранить причину перегрева.

Ездить на перегретом двигателе нельзя! Если индикатор не гаснет, следует проверить уровень масла в двигателе с помощью щупа. Иконка “двигатель” — сигнализатор неисправности системы двигателя, загорается при включении зажигания, гаснет при запуске двигателя. Но долго ездить в этом режиме нельзя, это увеличивает расход топлива, ухудшает характеристики и провоцирует более серьезную неисправность.

Если индикатор горит при работающем двигателе, это говорит о том, что аккумулятор не получает заряд от генератора. Приборная панель Киа Рио без тахометра: Контрольные приборы Киа Рио Спидометр показывает скорость автомобиля при движении вперёд.

Счетчик суммарного пробега показывает общий пробег автомобиля, а счетчик суточного пробега показывает пробег с момента последнего сброса каждого из счетчиков суточного пробега. Счетчики суточного пробега А и В могут быть сброшены в ноль путем панель приборов киа рио 2012 описание нажатой кнопки. Это может вызвать серьёзную поломку двигателя Тахометр Киа Рио показывает примерную частоту вращения коленчатого вала двигателя.

Используйте тахометр для правильного переключения передач и предотвращения дёрганий двигателя и раскручивания его на недопустимо большую частоту вращения.

Указатель уровня топлива указывает приблизительное количество топлива, оставшегося в топливном баке. Объём топливного бака на Киа Рио составляет 45 л. Указатель уровня топлива дополнен контрольной лампой резерва, находящейся в комбинации приборов.

Указатель температуры охлаждающей жидкости на Рио указывает температуру охлаждающей жидкости двигателя при включенном зажигании. Контрольная лампа антиблокировочной тормозной системы ABS загорается при пуске двигателя.

Снимаем щиток приборов

Снятие панели приборов на Киа Спортейдж 3 поколения, требуется для дальнейшей замены. При этом можно установить приборную панель SuperVision. При монтаже приборки нового образца взамен штатной, следует заранее приобрести дополнительную пластиковую накладку. Это можно сделать как в специализированных магазинах, так и на разборках.

Снятие щитка приборов Киа Спортейдж 3 производится с помощью крестообразной отвёртки и с плоским жалом, а также ключа размером на десять. Демонтаж ведётся в следующем порядке:

1. Ослабляется фиксирующий болт на минусовой клемме аккумулятора ключом на десять, клемма снимается.

откинуть заглушкуфиксирующий винт

Накладкаподдевается и вытаскивается

отключается фишканадавить на фиксаторы, и вынуть фишку

четыре крепежных винтасверхуснизу

Щиток выводится

отключается клемма

Щиток полностью демонтируется. Для установки нового устройства, следует выполнить обратный порядок действий.

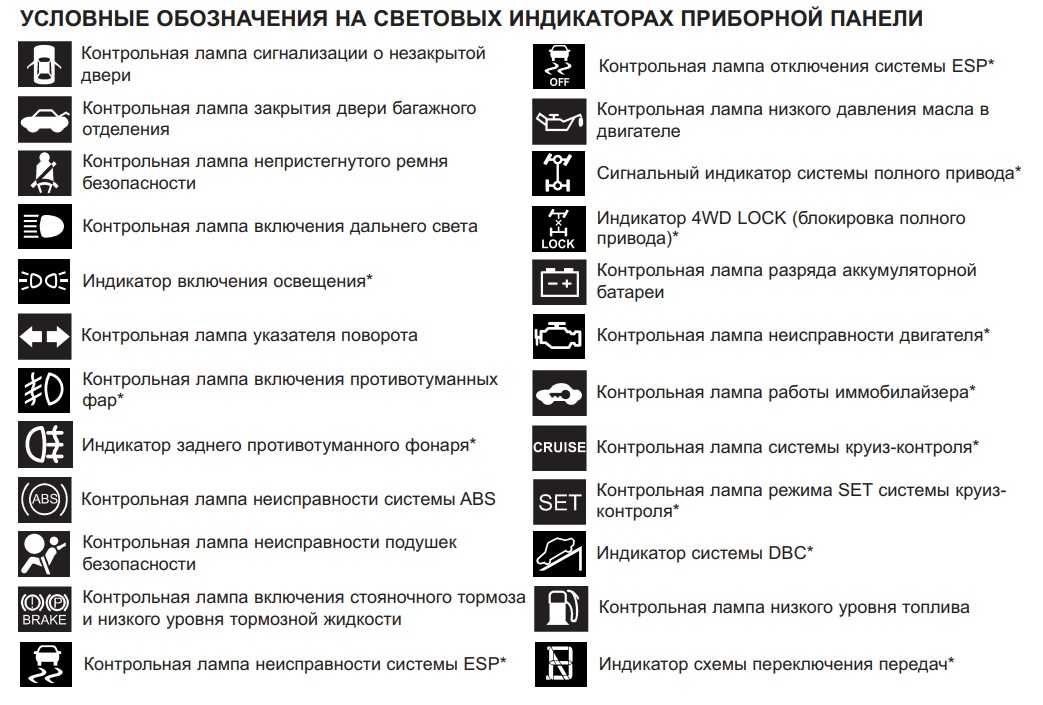

Расшифровка значков приборной панели Спортейдж 3

Рассмотрим, какие контрольные значки используются на панели приборов Киа Спортейдж 3 поколения, а также их обозначение:

1. Электронная система распределения усилия торможения – неисправность системы ABS и EBD сопровождается одновременным загоранием двух контрольных ламп. Это приводит к ненормальному режиму работы тормозной системы.

2. Включенное положение стояночного тормоза и низкий уровень тормозной жидкости – для первого случая лампочка светится при включенном ручнике, а во втором по факту снижения уровня тормозной жидкости. Также сигнализатор светится на протяжении трех секунд после поворота ключа в замке зажигания;

3. Низкое давление масла в двигателе – означает, что понизилось давление в системе смазки двигателя. При высвечивании значка, следует остановиться, заглушить мотор и проверить уровень масла. Если лампа продолжает гореть при нормальном уровне, обратитесь в сервис.

4. Иммобилайзер – на щитке приборов Kia Sportage 3 без электронного ключа зажигания сигнализатор работает в момент вставления и поворота ключа в замке в положение ON. При наблюдении моргания лампы, посетите автосервис. На Киа Спортейдж 3 с электронным ключом индикатор горит в течение тридцати секунд после включения пусковой кнопки в положение ON или ACC, при условии нахождения ключа в машине. Если лампочка погаснет по истечении двух секунд, то потребуется проверка системы. Если ключ отсутствует в машине, то индикатор будет моргать, что свидетельствует о запрете запуска двигателя. Постоянно моргает индикатор иммобилайзера, когда разряжается аккумуляторная батарея.

5. Неисправность двигателя – лампа светится при повороте ключа. Если значок загорелся в движении, то это указывает на неисправность узловых элементов выхлопной системы. На дизельных версиях Киа Спортейдж 3 с сажевым фильтром убрать мигание сигнализатора можно путем увеличения скорости свыше 60 км/ч, либо с включенной передачей не менее третьей при оборотах в переделах от 1500 до 2000 на протяжении, как минимум, двадцать минут.

Как избежать проблем с камерой Sportage 3?

Камера заднего вида Sportage 3

Как показала практика, избежать проблем с видеокамерой заднего вида Киа Спортейдж 3 возможно только путем ее извлечения и доработки, либо путем установки новой. Для справки: 957503W100 или 957503W100FFF (доработанная) – артикул оригинальной камеры Sportage 3.

Оригинальная камера заднего вида

Чтобы демонтировать изделие, нужно для начала у 5-й двери Киа Спортейдж 3 снять обшивку. Процесс начинается со снятия пластиковой накладки заднего фонаря сверху. Весь этот пластик можно отщелкнуть и выкрутить саморезы. Они видны и свободно доступны для демонтажа, никакого скрытого крепежа в виде клипс или винтов нет, поэтому снимаются эти детали без проблем. Таким образом дверь багажника можно освободить от пластика.

После освобождения дверцы нужно отщелкнуть и отключить разъем самой видеокамеры. Следующий этап – снятие пластиковой накладки освещения номера Kia Sportage 3. Она крепится 2-я болтами и 4-я клипсами. После снятия накладки над подсветкой номера можно отсоединить и достать камеру заднего вида. Скорее всего, Вы увидите, что внутри всё заросло солевыми наростами. Они образуются в результате испарения конденсата.

Такая мера сохранит детали при повторной конденсации воды. Если лака нет, то можно выйти из положения, тщательно прогерметизировав корпус силиконовым изолятором. Кто-то советует заливать камеру Киа Спортейдж 3 плавким термоклеем. Этого лучше не делать, потому что на морозе он становится хрупким и легко трескается.

Возможные проблемы

Перед тем, как устанавливать камеру и собирать обратно панель Спортейдж 3, проверьте, не перевернута ли картинка. Иначе работу придется переделывать заново.

Проверяем изображения

Еще не забудьте осмотреть контур линзы на наличие окиси. Удалять линзу не стоит, потому что без нее в дождливую погоду видеокамера будет сильно «потеть», т.е. видео-обзор у Киа Спортейдж 3 будет работать только в солнечную сухую погоду. Так что постарайтесь очистить линзу и аккуратно вернуть ее на место.

Снимаем щиток приборов

Снятие панели приборов на Киа Спортейдж 3 поколения, требуется для дальнейшей замены. При этом можно установить приборную панель SuperVision. При монтаже приборки нового образца взамен штатной, следует заранее приобрести дополнительную пластиковую накладку. Это можно сделать как в специализированных магазинах, так и на разборках.

Снятие щитка приборов Киа Спортейдж 3 производится с помощью крестообразной отвёртки и с плоским жалом, а также ключа размером на десять. Демонтаж ведётся в следующем порядке:

1. Ослабляется фиксирующий болт на минусовой клемме аккумулятора ключом на десять, клемма снимается.

откинуть заглушкуфиксирующий винт

Накладкаподдевается и вытаскивается

отключается фишканадавить на фиксаторы, и вынуть фишку

четыре крепежных винтасверхуснизу

Щиток выводится

отключается клемма

Щиток полностью демонтируется. Для установки нового устройства, следует выполнить обратный порядок действий.

Снимаем щиток приборов

Снятие панели приборов на Киа Спортейдж 3 поколения, требуется для дальнейшей замены. При этом можно установить приборную панель SuperVision. При монтаже приборки нового образца взамен штатной, следует заранее приобрести дополнительную пластиковую накладку. Это можно сделать как в специализированных магазинах, так и на разборках.

Снятие щитка приборов Киа Спортейдж 3 производится с помощью крестообразной отвёртки и с плоским жалом, а также ключа размером на десять. Демонтаж ведётся в следующем порядке:

1. Ослабляется фиксирующий болт на минусовой клемме аккумулятора ключом на десять, клемма снимается.

откинуть заглушкуфиксирующий винт

Накладкаподдевается и вытаскивается

отключается фишканадавить на фиксаторы, и вынуть фишку

четыре крепежных винтасверхуснизу

Щиток выводится

отключается клемма

Щиток полностью демонтируется. Для установки нового устройства, следует выполнить обратный порядок действий.

Бортовой компьютер

На Kia Sportage 3 предусмотрен бортовой компьютер, который выводит информацию на монитор в панели приборов. Для его управления предусмотрены две кнопки, которые смонтированы с левой стороны комбинационного щитка. Кнопка «TRIP» позволяет вывести на монитор другую информацию, «RESET» – сбрасывает данные к нулевому значению.

Программное оснащение бортового компьютера Киа Спортейдж 3 поколения рассчитано на вывод следующей информации:

• средний показатель скорости движения и потребления топлива;

Данные о температуре высвечиваются при расположении ключа в замке зажигания в первом положении. На актуальность показаний сильно влияет исходящее от мотора тепло. Это особенно проявляется при длительном нахождении в пробке или в момент движения на низкой скорости.

Корректная выдача сведений о среднем потреблении топлива наблюдается после проезда пятисот метров. При этом не стоит рисковать с информацией об оставшемся километраже по отношению имеющегося топлива. Лучше осуществить дозаправку заранее, особенно если засветилась соответствующая сигнализирующая лампочка.

Расшифровка значков приборной панели Спортейдж 3

Рассмотрим, какие контрольные значки используются на панели приборов Киа Спортейдж 3 поколения, а также их обозначение:

1. Электронная система распределения усилия торможения – неисправность системы ABS и EBD сопровождается одновременным загоранием двух контрольных ламп. Это приводит к ненормальному режиму работы тормозной системы.

Включенное положение стояночного тормозанизкий уровень тормозной жидкостипервого случаясветится при включенном ручникево второмснижения уровня

Низкое давление масла в двигателепроверить уровень масла

Иммобилайзербез электронного ключав момент вставления и поворота ключав положение ONс электронным ключомтридцати секундпусковой кнопки в положение ONACCЕсли ключ отсутствуетиндикатор будет моргатьПостоянно моргаеткогда разряжается аккумуляторная батарея

Неисправность двигателяНа дизельныхубрать миганиепутем увеличения скорости свыше 60 км/чоборотах в переделах от 1500 до 2000двадцать минут

Описание панели приборов Sportage 3

На Киа Спортейдж 3 используется два варианта панели приборов:

• стандартная;
• SuperVision.

Они практически идентичны. Из отличий щитка SuperVision от стандартного стоит выделить:

• Наличие цветного дисплея для вывода информации с бортового компьютера;
• Большее количество оповестительных ламп.

При этом в обеих вариациях:

• Тахометр – имеет предел измерения до восьми тысяч. На измерительной шкале пронумерованы значения от нуля до восьми (до шести – для моделей Спордейдж 3 с дизельным двигателем). Для получения сведений о вращении коленчатого вала, следует умножить выводимое на шкале число на тысячу.

Значки, индикаторы и обозначения

Она загорается при каждом запуске двигателя, но в норме должна погаснуть через 6 сек.

В норме лампа тухнет через 3 сек после запуска двигателя.

Если масло добавлено, то индикатор погаснет не сразу, а через 50...100 км движения.

*- при появлении этого индикатора рекомендуется выполнить “прожигание”, то есть:

• двигаться быстрее 80/60 км/ч (для бензинового/дизельного двигателей, соответственно) в течении не менее 25 минут;
• на 3 скорости и выше, удерживая обороты двигателя в диапазоне 1 500…4 000/1 500…2 000 мин-1.

Если данная мера не помогла, обратиться в официальный сервис.

Опционально, при оборудовании автомобиля системой автоматизированной парковки, во время её работы применяются дополнительные индикаторы, сопровождающиеся звуковыми сигналами, обозначающие расстояние до препятствия.

Примечание: парктроники не распознают длинные и тонкие предметы типа ограничительной стойки или натянутого троса, а также плохо отражающие радиоволны, такие как снег или одежда. Соответственно, в этих случаях индикаторы включаться не будут и это не есть неисправность.

Если автомобиль оборудован и передними радарами, то обозначение расстояния до препятствия спереди тоже выводится на панель приборов, а значки (индикаторы) аналогичны задним.

Читайте далее:

Подробное описание штатной приборной панели Kia Rio X

Регламент ТО Kia Sportage 4 (QL) рестайлинг

Насколько велик расход топлива KIA Sportage 4

Kia Sportage 4: как работает полный привод

Датчики давления в шинах Kia Sportage

Колодки KIA Sportage 4: выбираем и меняем колодки привально!

Описание панели приборов Sportage 3

На Киа Спортейдж 3 используется два варианта панели приборов:

• стандартная;
• SuperVision.

Они практически идентичны. Из отличий щитка SuperVision от стандартного стоит выделить:

• Наличие цветного дисплея для вывода информации с бортового компьютера;
• Большее количество оповестительных ламп.

При этом в обеих вариациях:

• Тахометр – имеет предел измерения до восьми тысяч. На измерительной шкале пронумерованы значения от нуля до восьми (до шести – для моделей Спордейдж 3 с дизельным двигателем). Для получения сведений о вращении коленчатого вала, следует умножить выводимое на шкале число на тысячу.

Спидометрскорость движенияв десять километров в час.240 км/ч

Дисплейбортовогокомпьютера

Указатель температуры охлаждающей жидкости – переход стрелки в зону обозначенную красным цветом свидетельствует о перегреве мотора. В этом случае рекомендуется выполнить аварийную остановку, чтобы охладить мотор, и устранить причину.

Указатель уровня топлива – приближение к нулевой отметке свидетельствует о движении на резервном запасе топлива. В этом режиме возможен преждевременный выход из строя бензинового (дизельного) насоса из-за вероятного попадания воздуха в топливный контур.

Снятие и замена приборной панели KIA Sportage SL

Из данной инструкции мы узнаем, как самостоятельно заменить приборную панель на автомобиле Киа Спортейдж 3.

Замена, чаще всего требуется для того, чтобы установить новую

Конечно, здесь важно учитывать то, чтобы эта самая новая панель подходила под комплектацию автомобиля

Иначе вы столкнётесь с тем, что вам нужно будет потом всё переделывать и перепрограммировать автомобиль.

Конечно, практика подсказывает, что панель, которая наиболее подходит для автомобиля — это рестайленговая панель Sportage Sl.

Чтобы более подробно ознакомиться с процессом работы, мы рекомендуем вам посмотреть видео, предоставленное ниже.

Данная панель очень отличается от всех рекомендуемых не только техническим оснащением, но и очень презентабельно смотрится.

Если вдруг ранее у вас стояла обычная панель, а сейчас вы горите желанием заменить её на рестайленговую, тогда

Из данной инструкции мы узнаем, как самостоятельно заменить приборную панель на автомобиле Киа Спортейдж 3.

Замена, чаще всего требуется для того, чтобы установить новую

Конечно, здесь важно учитывать то, чтобы эта самая новая панель подходила под комплектацию автомобиля

Иначе вы столкнётесь с тем, что вам нужно будет потом всё переделывать и перепрограммировать автомобиль.

Конечно, практика подсказывает, что панель, которая наиболее подходит для автомобиля — это рестайленговая панель Sportage Sl.

Чтобы более подробно ознакомиться с процессом работы, мы рекомендуем вам посмотреть видео, предоставленное ниже.

Данная панель очень отличается от всех рекомендуемых не только техническим оснащением, но и очень презентабельно смотрится.

Если вдруг ранее у вас стояла обычная панель, а сейчас вы горите желанием заменить её на рестайленговую, тогда вам скорее всего нужно будет поискать накладку, когда будете разбирать её.

Для того, чтобы панель демонтировать, нам нужно выкрутить все болты крепления. Пока что займёмся болтами, не трогая защёлки.

Болт располагается под заглушкой, ближе к кнопке «Старта».

Далее идут болты запуска двигателя.

Аккуратно снимаем облицовку панели, а после меняем накладку.

Чтобы это сделать, мы освобождаем её от саморезов крепления, которые располагаются по всему кругу. Приборная панель держится с помощью саморезов, которые находятся снизу и сверху.

Сзади есть ещё разъём, его мы вытаскиваем и начинаем вставлять новую панель.

Чтобы собрать повторите действия в обратном порядке. На видео посмотрите более подробную инструкцию.

вам скорее всего нужно будет поискать накладку, когда будете разбирать её.

Для того, чтобы панель демонтировать, нам нужно выкрутить все болты крепления. Пока что займёмся болтами, не трогая защёлки.

Болт располагается под заглушкой, ближе к кнопке «Старта».

Далее идут болты запуска двигателя.

Аккуратно снимаем облицовку панели, а после меняем накладку.

Чтобы это сделать, мы освобождаем её от саморезов крепления, которые располагаются по всему кругу. Приборная панель держится с помощью саморезов, которые находятся снизу и сверху.

Сзади есть ещё разъём, его мы вытаскиваем и начинаем вставлять новую панель.

Чтобы собрать повторите действия в обратном порядке. На видео посмотрите более подробную инструкцию.

Источник

Бортовой компьютер

На Kia Sportage 3 предусмотрен бортовой компьютер, который выводит информацию на монитор в панели приборов. Для его управления предусмотрены две кнопки, которые смонтированы с левой стороны комбинационного щитка. Кнопка «TRIP» позволяет вывести на монитор другую информацию, «RESET» – сбрасывает данные к нулевому значению.

Программное оснащение бортового компьютера Киа Спортейдж 3 поколения рассчитано на вывод следующей информации:

• средний показатель скорости движения и потребления топлива;

Данные о температуре высвечиваются при расположении ключа в замке зажигания в первом положении. На актуальность показаний сильно влияет исходящее от мотора тепло. Это особенно проявляется при длительном нахождении в пробке или в момент движения на низкой скорости.

Корректная выдача сведений о среднем потреблении топлива наблюдается после проезда пятисот метров. При этом не стоит рисковать с информацией об оставшемся километраже по отношению имеющегося топлива. Лучше осуществить дозаправку заранее, особенно если засветилась соответствующая сигнализирующая лампочка.

Снятие магнитолы Спортейдж 3

Если хотите поменять или доработать магнитолу на Спортейдж 3, встает вопрос, как снять ШГУ. Порядок действий будет таким:

1. Отверткой с плоским шлицем поддеваются и открываются заглушки по обеим сторонам автомагнитолы (в нижней части над панелью климат-контроля).
2. Выкручивается крепеж.
3. При помощи подручных инструментов (пластиковая карточка, но лучше взять что-то менее гнущееся) поддевается и снимается накладка из пластика (со стороны пассажира и со стороны водителя), зафиксированная клипсами.
4. Саморезы, удерживающие ШГУ, выкручиваются.
5. Устройство вытягивается из посадочного гнезда, штекеры с проводкой отсоединяются (для этого нужно нажать на защелки).

Снимаем магнитолу Sportage 3

После демонтажа ШГУ Sportage 3 можно ставить альтернативную автомагнитолу. Установка проходит в обратном порядке.

Описание панели приборов Sportage 3

На Киа Спортейдж 3 используется два варианта панели приборов:

• стандартная;
• SuperVision.

Они практически идентичны. Из отличий щитка SuperVision от стандартного стоит выделить:

• Наличие цветного дисплея для вывода информации с бортового компьютера;
• Большее количество оповестительных ламп.

При этом в обеих вариациях:

• Тахометр – имеет предел измерения до восьми тысяч. На измерительной шкале пронумерованы значения от нуля до восьми (до шести – для моделей Спордейдж 3 с дизельным двигателем). Для получения сведений о вращении коленчатого вала, следует умножить выводимое на шкале число на тысячу.

Спидометрскорость движенияв десять километров в час.240 км/ч

Дисплейбортовогокомпьютера

Указатель температуры охлаждающей жидкости – переход стрелки в зону обозначенную красным цветом свидетельствует о перегреве мотора. В этом случае рекомендуется выполнить аварийную остановку, чтобы охладить мотор, и устранить причину.

Указатель уровня топлива – приближение к нулевой отметке свидетельствует о движении на резервном запасе топлива. В этом режиме возможен преждевременный выход из строя бензинового (дизельного) насоса из-за вероятного попадания воздуха в топливный контур.

Описание панели приборов Sportage 3

На Киа Спортейдж 3 используется два варианта панели приборов:

• стандартная;
• SuperVision.

Они практически идентичны. Из отличий щитка SuperVision от стандартного стоит выделить:

• Наличие цветного дисплея для вывода информации с бортового компьютера;
• Большее количество оповестительных ламп.

При этом в обеих вариациях:

• Тахометр – имеет предел измерения до восьми тысяч. На измерительной шкале пронумерованы значения от нуля до восьми (до шести – для моделей Спордейдж 3 с дизельным двигателем). Для получения сведений о вращении коленчатого вала, следует умножить выводимое на шкале число на тысячу.

Спидометрскорость движенияв десять километров в час.240 км/ч

Дисплейбортовогокомпьютера

Указатель температуры охлаждающей жидкости – переход стрелки в зону обозначенную красным цветом свидетельствует о перегреве мотора. В этом случае рекомендуется выполнить аварийную остановку, чтобы охладить мотор, и устранить причину.

Указатель уровня топлива – приближение к нулевой отметке свидетельствует о движении на резервном запасе топлива. В этом режиме возможен преждевременный выход из строя бензинового (дизельного) насоса из-за вероятного попадания воздуха в топливный контур.

Бортовой компьютер «Киа Рио»

Данные бортового компьютера отображает информационный ЖК-дисплей, расположенный в нижней части спидометра на моделях 3-го поколения 2013, 2014, 2015, 2016, 2017 гг., или в центральной части, касается моделей 4-го – 2018, 2019 годов выпуска.

Включается сразу же после поворота ключа в замке зажигания, питание осуществляется от основного аккумулятора, при его отключении вся информация стирается, остаются только данные о пробеге.

• пробег с момента производства машины;
• пройденное расстояние поездки, которое было отмерено с момента нажатия на кнопку Trip, обнуление выполняется при помощи Reset;
• запас хода, рассчитываемый на основе текущего расхода топлива и его остатке в баке;
• средняя скорость, которая была развита с момента запуска двигателя до его остановки, в периоды, когда автомобиль не движется, учет не ведется;
• усредненный расход топлива, показатель, который определяется на основе пройденного расстояния и топливозатрат, дозаправки менее 6 л не учитываются;
• расход топлива в текущий момент, расчеты проводятся за 2 с, учитывается пройденное расстояние в км и объем сжигаемого топлива в л;
• время в пути с момента старта двигателя и до его выключения, максимально фиксируемое время 99 часов и 59 минут, моменты простоя не учитываются;
• информация о включении экономичного режима, активируется при помощи нажатия на Trip более 1 с;
• показания термодатчика, интервал измерений от -40 0 С до +80 0 С.

Доступ к техническим параметрам компьютера имеет только персонал официального дилера. Поэтому при появлении ошибок стоит обращаться только к специалистам, чтобы не потерять гарантию.

Описание панели приборов Sportage 3

На Киа Спортейдж 3 используется два варианта панели приборов:

• стандартная;
• SuperVision.

Они практически идентичны. Из отличий щитка SuperVision от стандартного стоит выделить:

• Наличие цветного дисплея для вывода информации с бортового компьютера;
• Большее количество оповестительных ламп.

При этом в обеих вариациях:

• Тахометр – имеет предел измерения до восьми тысяч. На измерительной шкале пронумерованы значения от нуля до восьми (до шести – для моделей Спордейдж 3 с дизельным двигателем). Для получения сведений о вращении коленчатого вала, следует умножить выводимое на шкале число на тысячу.

Спидометрскорость движенияв десять километров в час.240 км/ч

Дисплейбортовогокомпьютера

Указатель температуры охлаждающей жидкости – переход стрелки в зону обозначенную красным цветом свидетельствует о перегреве мотора. В этом случае рекомендуется выполнить аварийную остановку, чтобы охладить мотор, и устранить причину.

Указатель уровня топлива – приближение к нулевой отметке свидетельствует о движении на резервном запасе топлива. В этом режиме возможен преждевременный выход из строя бензинового (дизельного) насоса из-за вероятного попадания воздуха в топливный контур.

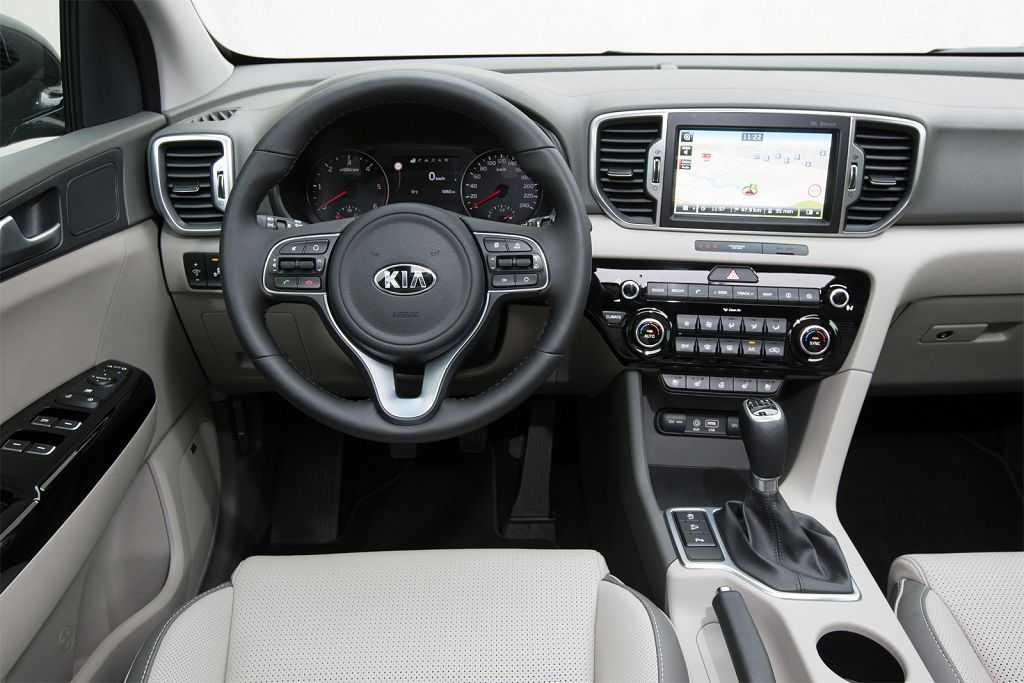

Щиток 4 поколения

У Sportage с 2015 года обновилась приборка — как и ожидалось, она стала более современной. Речь не только о внешности, но и том, что теперь она получила цветной экран и улучшенную подсветку. Расшифровка значков и индикаторов стала проще, ведь теперь они отличаются по цвету. Обозначения схожи с 3 поколением, поэтому описание можете посмотреть выше.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Приборная панель Киа Спортейдж 3 поколения состоит из контрольно-измерительных устройств:

1. спидометр;
2. тахометр;
3. одометр;
4. указатель температуры охлаждающей жидкости и уровня топлива.

Помимо измерительных устройств предусмотрены сигнальные и контрольные оповестительные лампочки. Также смонтирован информационный дисплей.
