Наш ланос: замена прокладки гбц. тянуть, или менять и другие дилеммы

Опубликовано: 22 Ноя 2021Рубрика: ЗаменаАвтор: editor

Как устроены маслосъемные колпачки, и какой они имеют ресурс работы на Ланосе и Шансе

Внешне маслосъемные колпачки выглядят достаточно просто, но в действительности они имеют очень сложную конструкцию, что позволяет им не просто справляться с ответственной задачей, но и делать это достаточно долго. Сальники клапанов, кроме того, что подвержены воздействию агрессивной среды в виде моторного масла, так они еще и испытывают значительные температурные нагрузки. Если бы они изготавливались из обычной резины, то срок службы у них был бы незначительным, и что самое неприятное, то менять бы их приходилось чуть ли не каждые 10 тысяч км.

Основными конструктивными частями сальников клапанов являются:

Основание — стальная втулка, которая нужна для обеспечения прочности изделий.
Пружина — обеспечивает плотное прижатие колпачка к штоку клапана, тем самым предотвращая проникновение масла в цилиндры.
Колпачок — резиновый элемент, который изготавливается из более прочных и износоустойчивых веществ, а именно, акрилатного каучука или вторкаучука. Ранее были популярны фторопластовые колпачки, но сегодня они практически не встречаются. Колпачок служит для предотвращения стекания масла по штоку клапана к цилиндрам.

Маслосъемные колпачки изготавливают из каучука по той причине, что именно этот материал в отличие от резины обладает устойчивостью не только к износу, но и воздействию агрессивных веществ и повышенных температур. Сальники клапанов по причине их изготовления из этих материалов, отличаются повышенной стоимостью (в среднем около 100 рублей за штуку), но благодаря этому, они имеют значительное достоинство — большой эксплуатационный ресурс.

Это интересно! Срок службы деталей зависит от качества их изготовления. В среднем срок их службы составляет от 100 тысяч км пробега, и может достигать 200 тысяч.

Подготовительные работы для замены прокладки ГБЦ на Нексии

Производить замену можно самостоятельно, но если с руками у вас все в порядке. При некоторых случаях лучше голову отшлифовать перед установкой новой прокладки, отдав её токарю или в автосервис где есть услуга шлифовки гбц.

Работы по замене займут от 2 часов свободного времени, и большой необходимостью является гараж или закрытое пространство чтобы во вскрытый двигатель ничего не попало.

Инструмент который пригодится для работы, тот же самый что и по замене ремня ГРМ на нексии, плюс набор торцевых ключей от 10-13 и больше. Также тара для слива жидкостей и ветошь.

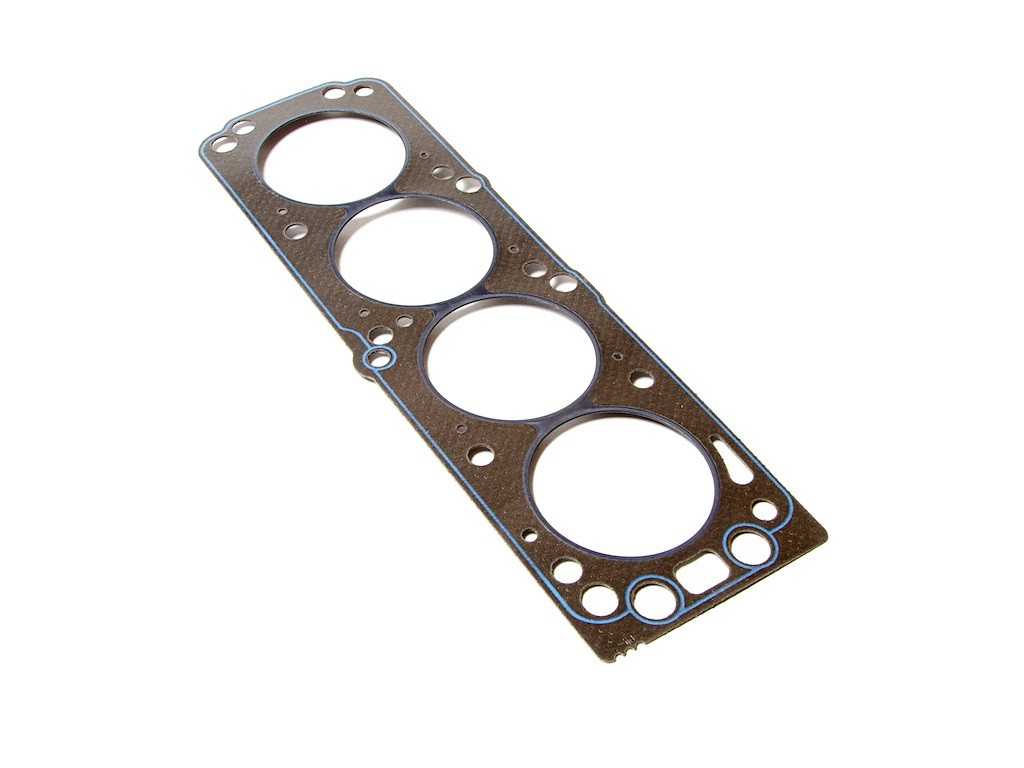

Ну и сама новая прокладка ГБЦ:

Источники

https://avtozam.com/daewoo/lanos/menyaem-prokladku-golovki-bloka-tsilindrov/
https://osandroids.ru/nuzhno-li-menyat-bolty-pri-zamene-prokladki-gbts-lanos/
https://www.bers-auto.ru/zamena-prokladki-gbts-na-shevrole-lanos
https://motoshkolads.ru/remont/zamena-prokladki-gbts-shevrole-lanos.html
https://auto-park24.ru/remont/zamena-prokladki-gbts-shevrole-lanos.html
https://ReForever.ru/vidy-dvigatelej/shevrole-lanos-zamena-prokladki-golovki-bloka-cilindrov.html

Момент затяжки гбц дэу нексия

«DAEWOO NEXIA c 1994 по 2008 г.г. выпуска с двигателями 1,5 SOHC (G15MF), 1.5 DOHC (A15MF) и 1.6 DOHC (F16D3). Руководство по эксплуатации, обслуживанию и ремонту с пошаговым описанием операций и цветными фотоиллюстрациями.

Замена прокладки.

Для замены прокладки целесообразно снимать головку блока цилиндров в сборе с ГРМ, с выпускным коллектором и впускным трубопроводом.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы.

2. Сливаем моторное масло и охлаждающую жидкость.

3. Снимаем заднюю крышку ремня привода ГРМ.

4. Окончательно выворачиваем верхний болт крепления генератора.

5. Снимаем высоковольтные провода.

6. Отсоединяем колодки жгута проводов от регулятора холостого хода , датчика положения дроссельной заслонки, датчика положения распределительного вала, датчика указателя температуры охлаждающей жидкости, клапана системы рециркуляции отработавших газов, топливных форсунок, датчика температуры охлаждающей жидкости, катушек зажигания и отводим жгут проводов назад.

7. Разъединяем колодку жгута проводов управляющего датчика концентрации кислорода.

8. Ключом на 12 мм отворачиваем гайку крепления наконечника проводов «массы» к головке блока цилиндров.

9. Отсоединяем от впускного коллектора три вакуумные трубки.

Предупреждение!

При отсоединении промаркируйте трубки любым доступным образом, чтобы правильно их подсоединить при сборке.

10. Ключом на 17 мм удерживаем штуцер от проворачивания, а ключом на 19 мм отворачиваем наконечник шланга усилителя тормозов от впускного коллектора.

11. Отсоединяем от дроссельного узла и отводим в сторону трос привода дроссельной заслонки.

12. Отсоединяем топливопроводы от топливной рампы.

13. Пассатижами ослабляем хомут и отсоединяем шланг радиатора отопителя от тройника системы охлаждения.

14. Ключом на 12 мм отворачиваем два верхних болта кронштейна впускного трубопровода.

15. Ключом на 14 мм выворачиваем нижний болт кронштейна впускного трубопровода и снимаем кронштейн.

16. Отсоединяем основной каталитический нейтрализатор от выпускного коллектора.

17. Снимаем крышку головки блока цилиндров

18. Пассатижами ослабляем затяжку хомута и отсоединяем шланг системы охлаждении от крышки термостата.

19. Разрезаем хомут и отсоединяемшланг системы вентиляции картера (при сборке понадобится новый хомут).

20. Ключом на 13 мм выворачиваем десять болтов крепления головки блока цилиндров в указанном порядке.

21. Отделяем от головки блока цилиндров и снимаем корпус распределительного вала в сборе с модулем зажигания и датчиком положения распределительного вала.

Замечание

Для замены прокладки головки блока цилиндров необязательно выполнять операции 22, 23 и 24, можно снять головку блока в сборе.

22. Снимаем рокеры клапанов и раскладываем их таким образом, чтобы при сборке установить их на прежние места.

23. Извлекаем гидрокомпенсаторы из колодцев. Если будут устанавливаться старые гидрокомпенсаторы, то раскладываем их таким образом, чтобы при сборке установить на прежние места.

24. Снимаем упорные шайбы рокеров и раскладываем таким образом, чтобы при сборке установить их на прежние места.

25. Снимаем головку блока цилиндров в сборе с впускным трубопроводом, выпускным коллектором, дроссельным узлом и элементами системы управления двигателем.

Рекомендация

Операцию лучше выполнить с помощником.

Рекомендация

Для исключения попадания в каталитический нейтрализатор посторонних предметов закройте его любым подходящим материалом.

26. Снимаем прокладку головки блока цилиндров (при необходимости отделяем ее от блока цилиндров при помощи острозаточенного ножа).

27. Очищаем привалочные поверхности блока цилиндров и головки блока, а также болты крепления головки блока и их крепежные отверстия.

Предупреждение!

Следите, чтобы грязь не попадала в масляные каналы, в рубашку системы охлаждения и цилиндры двигателя.

28. Внимательно осматриваем привалочные поверхности головки блока и блока цилиндров на наличие повреждений, особенно в месте повреждения прокладки головки блока.

29. Устанавливаем новую прокладку головки блока.

30. Очищаем привалочную поверхность корпуса подшипников распределительного вала…

…и головки блока цилиндров.

31. Наносим на привалочную поверхность корпуса распределительного вала фланцевый герметик, предназначенный для автомобилей с датчиками концентрации кислорода.

32. Устанавливаем головку блока и корпус подшипников распределительного вала.

Болты их крепления затягиваем моментом 25 Нм в указанной последовательности.

33. В той же последовательности доворачиваем болты крепления головки блока цилиндров на угол 70о, а затем на угол 30о.

Замена прокладки головки блока цилиндров своими руками

Когда требуется замена прокладки головки блока цилиндров на Шевроле Авео, большинство водителей обращаются к услугам СТО. Конечно, делать ремонт самостоятельно – дело хлопотное и нет никакой уверенности, что результат будет успешным.

Но если выполнять всю последовательность работ согласно рекомендациям опытных механиков и вооружится инструкцией с фотографиями, то почему бы и не рискнуть. Если же вы являетесь сервисом который занимается двигателями Cummins (Камминз), то настоятельно рекомендую ООО «Уралтехноград» https://ural-tk.

com/produktsiya_i_uslugi/zapchasti_cummins/dvigateli_cummins_ который предлагает запчасти исключительного качества по самым приятным ценам для двигателей Cummins. Много клиентов уже успели оставить положительные отзывы о качестве товаров.

Когда я увидел что низ двигателя автомобиля и его передок весь в масле, то понял, что между цилиндрами плохая герметизация и требуется менять прокладку ГБЦ. Решил рискнуть и сделать это самостоятельно.

На практике оказалось, что замена прокладки головки блока цилиндров своими руками особых затруднений не вызывает. Конечный результат меня полностью удовлетворил, поэтому решил поделиться со всеми своим опытом.

Надеюсь, что моя инструкция поможет вам сэкономить на услугах профессиональных автомехаников.

Чтобы было понятней, снял выпускной коллектор.

Здесь видно: компрессор кондиционера, поддон двигателя залиты маслом.

Возле автомобиля постоянно пахло маслом, когда заезжал в гараж этот запах чувствовался сильнее, но в салоне запаха не было.

Вороток вставляем в трубу, приматываем изолентой, отмеряем от центра 25см, сверлим отверстие для безмена.

Вот такое получилось у нас устройство.

Тянем под углом 90 град (усилие 10кг).

Готовим самодельное устройство, чтобы сдерживать шкив распредвала:

Шкив коленвала откручиваем с помощью головки «на 17», 85 мм высотой, также используем короткий вороток с трубой метровой длиной. Здесь понадобится помощник, который на пятой передаче будет давить на педаль тормоза.

Теперь нам придется откручивать шкив насоса гидроусилителя. Чтобы удерживать шкив, нужно сделать такое устройство: к ключу 10-12 приварить часть шестигранника «на 10», предварительно обточив его до 9мм.

Жидкость сливаем и откручиваем провода, шланги, снимаем ремень ГРМ. С ГУР жидкость можно не сливать, насос ГУР будет достаточно открутить от блока, не разбирая его шланги. Ремень вытаскивается и так, а головку снимать насос не мешает.

Когда снял распредвал, то увидел такую картину:

Двигатель моего автомобиля имеет пробег 50 тык. Покупал машину с пробегом 28. Что заливал предыдущий владелец автомобиля не знаю, я использовал только Castrol Magnatec 5w40. В принципе, ничего ужасного я здесь не увидел, на рокерах и распредвале выработка небольшая.

«Гуано» имеется в трубках вентиляции, есть немного под заливной крышкой. Движок без «мазута» только в темном налете.

Из увиденного можно сделать вывод – Castrol хорошо смазывает, а моет не очень… Теперь снимаем головку и видим, что вокруг масляного канала уплотнительное кольцо отсутствует.

Есть небольшой нагар:

Как видно по фотографии, требуется замена заправки на свечах

Прокладка головки «GLASER» (Испания). Код прокладки H50080-00.

Ее достоинством является уплотняющее кольцо из меди вокруг масляного канала:

Прикладываем прокладку.

Одеваем прокладку на головку (чтобы не повредить) и устанавливаем на блок головку. Распредвала намазываем черным «ABRO».

Устанавливаем, если шайбы старые, как в моем случае, наживляем новые болты.

Код болтов 94501001.

Подтягиваем болты, используя наш самодельный динамометрический ключ.

Хочу обратить ваше внимания, что после того как вы снимете головку, следует снять рокера, шайбы, гидрокомпенсаторы, чтобы эти детали не высыпались, когда будете наклонять и переворачивать головку. Когда головка установлена, корпус распредвала намазан герметиком, все ставится на свое место в той же последовательности

Теперь устанавливаем прокладку выпускного коллектора:

Вытираем мотор.

Прикручиваем выпускной коллектор.

Прикручиваем термоэкран.

Подключаем провода, трубки, устанавливаем ремни, аккумулятор, заливаем антифриз.

Теперь можно тестировать результат наших трудов. У меня запустился движок (надеюсь, у вас тоже), вентиляторы заработали.

Теперь вы знаете как производиться замена прокладки головки блока цилиндров, всего вам доброго.

Когда пора менять?

Существует три вида прокладок ГБЦ:

Асбестовые, идущие в ремкомплекте. Основные преимущества: упругость, устойчивость к высоким температурам, эластичность.
Безасбестовые быстро восстанавливаются, имеют минимальную усадку материала.
Металлические считаются самыми качественными и эффективными. При их использовании давление, оказываемое на блок, распределяется по всей поверхности блока.

Замена прокладки выполняется не только при демонтаже ГБЦ, причины могут быть следующие:

появившиеся протечки охлаждающей жидкости (ОЖ) или масла в месте соприкосновения блока цилиндров с головкой;
при попадании ОЖ в один из цилиндров, в выхлопных газах появляется белый дым;
на щупе наблюдается эмульсия белого цвета, что также говорит о попадании ОЖ в цилиндры;
если испорчена прокладка, пятна масла можно увидеть в расширительном бачке или на поверхности охлаждающей жидкости;
при попадании выхлопных газов из-за испорченного материала появляются пузырьки в радиаторе или расширительном бачке;
прогоревшее изделие.

Чтобы избежать проблем с прокладкой, следует не допускать ее прогорания от перегрева и покупать качественные расходные материалы.

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.
Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.
Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла, положения дроссельной заслонки, температуры и т.д.).
Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
Жгут проводов вытягивается из-под ресивера.
Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.
Извлекаются натяжной ролик и дистанционная шайба.
Снимается зубчатый шкиф с распредвала.
Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.
Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.
Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.
Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.
Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.
Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.
Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.
После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.
Ремонт закончен!

Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия

Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр. Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость. Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.

Recommendations

Comments 20

Какой герметик заложить между ГБЦ и постелью РВ?

Мне вот интересно все пишут затягиваем болты как в мурзилке а что если я скачал из нэта несколько мурзилок и в них о разборке головы нет ни слова в том числе и о усилии и порядке зажатия болтов. Может хоть кто небуть подкинет ссылку на мурзилку или подробную инфу о силе и затяжке болтов в НЬЮТОНАХ ато в градусах ключик покупать не охота?

> ато в градусах ключик покупать не охота?

Его и не нужно покупать.Если глазомер совсем сбит, можно на куске картона отметить необходимый угол и использовать эту картонку при затяжке.

Подскажи а можно ли снять голову без демонтажа выпускного коллектора?

Насколько я знаю сущ. 2 варианта:— либо откручиваем вып.коллектор от головки — 10 гаек.— либо откручиваем вып.коллектор вместе с катализатором — 3 болта (гайки)

В моем случае первый вариант был проще — т.к. гайки расположены удобно и не прикипели, открутились обез каких либо проблем.И еще нужно учитывать, что ГБЦ сама по себе не легкая + выпуск + коллектор. Снять этт дело такое, а вот поставить обратно, не ёрзая всю конструкцию по новой прокладке — будет нелегко.

Ко всему сказаному могу добавить, у кого нет удлиненной головки на 17, не спешите ее покупать ;). Цены сейчас кусючие на хороший инструмент…Болт шкива коленвала откручивается и стандартной 17 головкой надетой на удлинитель длиной от 75 мм и больше.Тем кто подумывает заменить термостат на более горячий, советую совместить эту операцию с заменой прокладки ГБЦ, т.к. в данном случае добраться до термостата не составит уже труда Не бойтесь, сложного действительно ничего нет. Все фишки и разъемы сделаны таким образом, что перепутать их просто не реально, они или по форме или по размеру не подойдут не для своего места, тоже самое касается и шлангов дроссельного узла.

Точно не помню. За день управился.

Сколько по времени вышло разборка-сборка?

я ланос разбирал в условиях СТО за часа 4 разборка-сборка:) сложного нечего нет, главное сзади под впускным не забыть кронштейн открутить;)

Спасибо за коды. такая-же беда на выходных собираюсь менять.

Благодарю за коды. Не так давно тоже менял, купил такую же прокладку и винты. Проехал тысячи 2. Сменил масло и опять начало давить из под клапанной крышки ((Надеюсь, что хоть прокладка ГБЦ цела.Не подскажите каким моментом затягивать винты клапанной крышки? Во всех мурзилках указан момент только на болты ГБЦ. Боюсь перетянуть.

Прокладка ГБЦ цела, можеш не волноваться.“Сопливая” клапанная крышка — болезнь ланосов. Перетянуть клапанную крышку невозможно, т.к. болты крышки проходят через стальные втулки.На мой взгляд именно из-за этих втулок спроисходит выдавливание масла из под крышки.Многие сажают на герметик.Я поступил по другому — где-то на миллиметр сточил эти втулки. Теперь крышка прижимается сильнее, прокладка крышки сжимается сильнее и масло не течет.

Естественно вентиляция картера должна быть чистой.

Хмм… интересное решение, но я стачивать пожалуй не буду. Боюсь перестараться =))А вот с герметиком такой вопрос есть, его наносить под прокладку на саму крышку или прокладку просто ставить в крышку, а герметик наносить на двигатель?

Я герметик не пробовал. Чуть переборщиш — излишки в двигатель попадут.

Спасибо за артикулы)предстоит тоже самое)

Надо было заодно шпильки на коллекторе поменять. Они из говна сделаны, лопоются и прокладка горит(((

Я их частично поменял. Те, которые из головки вместе с гайками выкрутились — обратно не закручивал. Менял.

Надо было заодно шпильки на коллекторе поменять. Они из говна сделаны, лопоются и прокладка горит(((

а шпильки на экзисте лучше заказать?

Мне в сервисе меняли, хз какие у них там были…

Нужно ли протягивать гбц после замены прокладки

Вот пришла пора проверить протяжку ГБЦ после 1000км пробега, это для тех кто до сих пор думает что повторная протяжка бред… Все болты были в пределах 80-90Nm, а один на 4 цилиндре и того меньше, вместо необходимых 100Nm. Так вот, повторяю еще раз для всех

кто меняет прокладку ГБЦ.ПОВТОРНАЯ ПРОТЯЖКА ГБЦ ПОСЛЕ 1000км ОБЯЗАТЕЛЬНАЯ ПРОЦЕДУРА!Так что имейте ввиду, чтобы потом не жаловались, что через 3 тыщи опять пробило ГБЦ и не орали SOS, тем более протянуть ГБЦ это пол часа делов.

Кстати, частый вопрос про порядок и момент затяжки. Я протягиваю в несколько подходов до 100Nm (один раз пробывал протягивать 110Nm и проблем тоже не было). Последовательность протяжки 40 — 70 — 90 — 100. Между протяжками жду минут по 20-30 пока собираю навесное. Перед последней протяжкой на 100Nm иногда приходится подождать и пару часиков, бывает какой нибудь болт тянется. Порядок протяжки такой

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.

Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Самый простой способ проверить, пробита ли прокладка головки блока цилиндров, показан на видео внизу страницы.

Главным залогом долговечности прокладки ГБЦ является идеальная плоскость прилегания у головки и блока цилиндров. Прилегающие поверхности должны быть чистыми, без раковин и шероховатостей.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Подготовительные работы для замены прокладки ГБЦ на Нексии

Ну и сама новая прокладка ГБЦ:

Chevrolet Lanos мгла 1.5 › Logbook › Замена прокладки гбц и др.

Вот и собрал я двигатель, Все началось с прокладки гбц она сопливила и было небольшое дымления из выхлопной трубы. Решил делать сам, причем в первые. Раз уж буду снимать головку, заодно поменяю маслосъемные колпачки, притру клапана и промою гидрики. По сути разборка заняла 1.5-2 часа нечего сложного. Болты гбц открутились легко даже очень на мой взгляд. Порадовало то что все открутилось без wd и все шпильки на мести. Гидрики и рокера снял и разложил в той последовательности что и снимал, дабы не перепутать их местами. Купил рассухаривотель от ваз2108 рассухарил клапана. Все разобрал и отмыл на сколько мог и чем мог, кстати как оказалась не такой уж на ней и нагар, а блок так вообще в отличном состоянии. Отдал башку на шлифовку токарь снял честно не помню сколько сказал, вроде 0.03 говорит горбатая немного башка была. Промыл все керхером продул что б не было стружки. Купил пасту притер клапана при помощи шуруповерта завернул свечи и налил керосин постояла 3-4часа не где не сочится, Поставил новые маслосъемные колпачки хотя старые были в нормальные только дубоватые забивать их не чем не нужно они и так нормально засовываются все зассухарил обратно. (пружинки там одинаковые единственное отличается тарелочки под них, впускных и выпускных клапанов).Решил промыть гидрики разобрал 3 штуки внутри они как новые. даже промывать не чего, остальные не стал трогать глянул что не продавливаются и свободно вращаются, даже удивился. Прогнал метчиком свечную резьбы в третьем цилиндре была замятая от старого хозяина( и это была самая моя большая ошибка) Все протер обезжирил поставил новую прокладку гбц, впускного и выпускного коллектора. Промыл дроссельный узел и форсунки. Все начал собирать болты использовал новые а шайбы оставил старые. Хотя старые болты все одинаковые не один не вытянулся, но не стал рисковать. Все прикрутил и подключил, грм выставил по меткам, начал закручивать свечи и тут бац третья проворачивает я возле бампера и присел. Но про это вот тут. Пришлось заново все снимать прокладка гбц опять под замену. После всего этого несчастья все же собрал, правда в этот раз замучился ставить грм метка при прокрутки распредвала убегает и все, но с горем пополам выставил, перекрестился и ключ на старт завелась сразу, сперва был посторонний шум двигателя напугался может что не так собрал но через пару минут все стало отлично и ровно работать. Прогрел и оставил до утра что бы подтянуть болты гбц. Езжу уже 3 дня все отлично кроме некоторых моментов. 1 )Что то мне кажется очень сильно дымит даже после прогрева? 2) Из печки воняет горелым маслом, но вроде сегодня уже ели заметно. 3) Есть не большой провал при тапку в пол. Грешу на грм если ошибиться на зуб может ли быть это причиной?

Будет полезно: Замена задних тормозных колодок киа спортейдж 1

По запчестям вышло так: Прокладка головки блока цилиндра H50080-00 2шт 1550руб Колпачок маслосъёмный 94580655 8шт -454руб Прокладка выпускного коллектора 96181207-1шт 349руб Прокладка впуск. Коллектора 96183118 -1шт 270руб Прокладка клапанной крышки 96181318-1шт 281руб Болт с двухгранной головкой 94501001 10шт 820руб. Притирочная паста Done deaL -200руб Рассухариватель ваз 2108-250руб Антифриз 5л-500руб Фрезеровка башки 350руб. Герметик abro-150руб Ну и по мелочи там рублей 300. Всем удачи и не ломаться. Будут вопросы постараюсь ответить.

Порядок затяжки болтов ГБЦ

Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».

Обычно последовательность действий для четырехцилиндровой модели выглядит так:

К стандартным рядникам можно отнести следующие моторы:

Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.

Меняем прокладку головки блока цилиндров Шевроле Ланос своими руками

Также рекомендуем снять вентилятор слева, дабы он не мешал при дальнейших действиях. Открученный выпускной коллектор Теперь перед нами стоит задача отсоединить все то, что подсоединено к нашему впускному коллектору и самой головке цилиндров.

Сюда относятся шланги охлаждения, соединители с топливным форсунками, шланг подачи топлива… Вроде все перечислили, но вы все равно проверьте все ли отсоединили. Отсоединяем все от впускного коллектора Теперь откручиваем болты крепления головки блока цилиндров.

Это легко объяснить. Для производства прокладок используется материал, который по свойствам уступает металлу. При этом ему приходится наравне с металлическими частями силового узла испытывать колоссальные нагрузки и перепады температур. Как определить неисправность? Выявить наличие проблем с прокладкой ГБЦ проще всего визуальным осмотром.

На стыке головки с остальной частью двигателя будут видны потеки масла. При этом помните, что такая проблема может быть вызвана не только прогоранием самой прокладки, но и недостаточной протяжкой крепежных болтов. В такой ситуации первое, что нужно сделать — проверить качество протяжки с помощью динамометрического ключа.

Если же это не помогло, то единственный выход — замена прокладки блока цилиндров. Бывают ситуации, когда прокладка прогорела не с как поменять прокладку на шевроле ланос, а изнутри. В этом случае охлаждающая жидкость будет вытекать не из двигателя, а смешиваться с маслом и попадать внутрь силового узла. При этом масло также будет проникать в систему охлаждения.
