Ремонтируем своими руками главный тормозной цилиндр ВАЗ 2107

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

  • распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
  • передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
  • направляет лишнюю ТЖ в расширитель;
  • возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

  • на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
  • для того, чтобы затормозить, нужно сильно давить на педаль;
  • большой свободный ход педали, порой она проваливается;
  • при резком торможении машина уходит в сторону от направления движения;
  • машина медленно тормозит, педаль максимально отжата;
  • утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

  • выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
  • далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

  1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
  2. Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

  • набор ключей;
  • спецключ для выкручивания тормозных трубок;
  • отвертка;
  • груша или шприц;
  • узкогубцы;
  • пластиковый бутыль для жидкости;
  • ветошь;
  • репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Снятие и монтаж главного цилиндра

Чтобы сохранить ТЖ из бачка, ее откачивают с помощью груши или шприца в подготовленную тару. Демонтаж ГТЦ осуществляется по следующему алгоритму:

Разборка

Чтобы произвести замену и ремонт испорченного тормозного цилиндра главного типа, нужно его снять с ВАЗ 2110, для этого следует провести действия в несколько этапов:

  • Аккуратно отсоедините от такой детали, как главный цилиндр все трубопроводы;
  • Отсоединить колодку, оснащенную проводами от аварийного индикатора тормозной жидкости. Они соединены клеммами;
  • Нужно предотвратить утечку жидкости и загрязнения механизма, для этого надо прикрыть отверстия узла и трубопроводов;
  • Далее, надо снять его вместе с бачком, для этого открутите гайки крепления, которыми оно крепится к усилителю вакуумного типа;
  • После того как будет снят датчик уровня жидкости ВАЗ 2110 нужно слить из цилиндра и баска всю тормозную жидкость;

Добавить к этому можно только то, что если нет большой нужды, не стоит снимать бачок с главного цилиндра. Чтобы окончательно разобрать, надо снять бачок. Собирать, а затем устанавливать на место надо строго в обратном порядке.

Прежде чем приступать к сборке узла все компоненты необходимо промыть очищенной жидкостью для тормозов или изопропиловым спиртом. После этого все надо аккуратно высушить с помощью компрессора, после чего протереть каждую из них сухой чистой тряпочкой.

Главное в этом, не попасть прямо или косвенно минеральными маслами на компоненты, также опасно попадание на передние компоненты тормозного цилиндра главного типа, керосина и дизельного топлива.

Если вы обнаружили, что у педали тормоза увеличился ход, рекомендуется заняться прокачкой тормозов. С тонкостями проведения процедуры можно ознакомиться в данной статье: https://vazweb.ru/desyatka/tormoza/kak-prokachat-tormoza.html

Главный тормозной цилиндр ВАЗ 2106 ремонт

Система тормозов автомобиля относится к системам его жизнеобеспечения и потому любые неисправности системы сразу подлежат ремонту.

Отказ тормозной системы автомобиля может быть вызван несколькими причинами. Это может быть:

  • Наличие воздуха в системе гидропривода тормозов;
  • Подтекание тормозной жидкости;
  • Неисправность вакуумного усилителя тормозов;
  • Подклинивание поршней рабочих или главного цилиндра тормозов;
  • Ослабление крепления датчика включения стоп сигналов (в народе известного, как «жабка»);
  • Заклинивание троса ручного тормоза;
  • «Срастание» внутренних стенок тормозного шланга заднего контура тормозов;
  • Неисправность главного цилиндра тормоза. Либо подтекание двух воротничковой манжеты, износ манжет поршней, либо поломка одной или двух возвратных пружин.;
  • И другие неисправности.

Лишь проверив все перечисленные возможные причины отказа тормозов и убедившись, что неисправность находится в главном цилиндре,

https://youtube.com/watch?v=Z63TGd40yhM

Признаками неисправности главного цилиндра являются:

  • Следы тормозной жидкости на корпусе вакуумного усилителя тормозов;
  • Невозможность прокачать тормоза;
  • Проваливающаяся педаль тормоза, либо заклинившая;
  • Рывки при ходе педали тормоза.

Данная операция, как — главный тормозной цилиндр ВАЗ 2106 ремонт выполняется с использованием смотровой ямы, либо эстакады. Работу можно выполнить и без смотровой ямы, но это значительно усложнит сам процесс ремонта, так как после ремонта главного тормозного цилиндра потребуется прокачка тормозов. Это, в свою очередь, потребует дополнительно снятия колес заднего моста. Плюс к этому, при наличии смотровой ямы, можно сделать попутно полную ревизию тормозной системы и отрегулировать при необходимости трос ручного тормоза.

Порядок выполнения работы по замене:

  • Ослабить хомуты (если уже стоят не заводские стяжки) на сливных шлангах от бачков с тормозной жидкостью. При наличии заводских колец – стяжек на шлангах, шланги можно снять просто с небольшим усилием потянув их на себя. Слить тормозную жидкость с бачков главного цилиндра в предварительно приготовленную емкость.
  • Используя специальный ключ для откручивания тормозных трубок, отдать штуцера трубок на главном цилиндре тормоза.
  • Аккуратно отогнув трубки, отвести их в сторону от главного цилиндра тормоза.
  • Отдать гайки крепления главного цилиндра к корпусу вакуумного усилителя тормозов.
  • Снять главный цилиндр тормозов.

Дальнейшую работу необходимо выполнять на верстаке, либо столе, либо любой ровной плоскости, на которой не должно быть ничего кроме чистой ветоши.

В главном цилиндре находится два поршня (по числу тормозных контуров), в нижней части которых сделаны специальные прорези, ограничивающие их ход в теле цилиндра. Поршня фиксируются двумя специальными стопорными болтами, тело которых входит в эти прорези.

В первую очередь снимается пыльник, затем отдается болт, фиксирующий первый поршень. Далее, если поршень не выходит сам под действием возвратной пружины, то на поршень нужно немного надавить, несколько утопив его внутрь цилиндра, после чего, как правило, он свободно выходит. Тоже самое проделывается со вторым поршнем – отдается фиксирующий болт и вынимается поршень.

Как было сказано выше, все раскладывается в порядке снятия и проводится замена уплотнительных манжет главного цилиндра. При замене манжет удобнее всего пользоваться пластиковым конусом, которые обычно идут в ремкомлекте к главному цилиндру тормоза.

При этом. После разборки главного цилиндра тормоза, необходимо проверить «зеркало» цилиндра. Если внутри цилиндра имеются раковины, или в какой — либо части отсутствует блеск (эллипс), то цилиндр подлежит замене, так как установки новых манжет хватит ненадолго, либо вообще не удастся прокачать тормоза.

После замены манжет на поршнях и двух воротничковой манжеты, все собирается в обратном порядке, заливается тормозная жидкость, тормоза прокачиваются и делается пробный выезд для проверки работы тормозов.

Читайте так-же, другие обзоры

  • Главный, передний и задний тормозные цилиндр ВАЗ 2114, цены

http://fb.ru/article/342827/vaz—glavnyiy-tormoznoy-tsilindr-printsip-rabotyi-ustroystvo-remonthttp://bumper.guru/klassicheskie-modeli-vaz/tormoza/glavnyy-tormoznoy-cilindr-vaz-2106.htmlhttp://vz06-up.ru/ts/glavnyj-tormoznoj-tsilindr-vaz-2106.htmlhttp://rem-vaz.ru/remont-vaz-2106/tormoz-sistema/kak-razobrat-i-sobrat-glavnyj-tormoznoj-cilindr-vaz-2106-2103.htmlhttp://autogrep.ru/review/401.html

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

  • увеличением тормозного пути;
  • ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта). Указанная неисправность может быть обусловлена:

  1. наличием воздуха в системе;
  2. утечкой жидкости из системы;
  3. изношенностью колодок;
  4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов.

Негерметичность системы тоже исключает возможность эксплуатации автомобиля (согласно пункту 2.3.1 ПДД).

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

  • на уклоне до 16% при полной нагрузке;
  • на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта. Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

Ремонт и замена главного тормозного цилиндра ВАЗ 2108

Главная задача главного тормозного цилиндра (ГТЦ) – регулировка давления тормозной жидкости по всем контурам, и, как следствие, грамотное и соответствующее распределение тормозного усилия. ГТЦ в ВАЗ 2108 и ВАЗ 2109 скрыт справа под капотом, поэтому именно в этом направлении и надлежит двигаться автолюбителям, которые предпочитают перебирать свой автомобиль собственноручно.

Замена главного тормозного цилиндра и его ремонт не относятся к обязательным работам, а потому требования к его обязательной диагностике/ремонту/замене после определённого пробега или срока службы автомобиля отсутствуют. Однако, если вы отмечаете, что автомобиль стал хуже тормозиться, или появились иные настораживающие симптомы, лучше перебрать и главный тормозной цилиндр.

Даже снятие и замена главного тормозного цилиндра, не говоря уже о его ремонте, представляют собой задачу повышенной сложности, с которой однозначно не справится начинающий автомеханик. Во всяком случае, не с первого раза. Однако при наличии некоторого опыта работы с другими узлами ВАЗ и с помощью данного руководства вы вполне можете попробовать свои силы на данном фронте работ.

«Слабым звеном» главного тормозного цилиндра считаются поршни и манжеты. Другими словами, ГТЦ можно, конечно, заменить целиком, однако дешевле, разумеется, обойдётся точечный ремонт. Но для того, чтобы заменить отдельно манжеты или поршни, главный тормозной цилиндр придётся разобрать.

Для работы потребуются следующие инструменты:

  • стандартный набор ключей;
  • спецключ для снятия ГТЦ;
  • надёжная деревянная планка (для аккуратного снятия бачка с тормозной жидкостью);
  • маркер или другие средства для пометок (например, цветной скотч и пр.);

Кроме того, потребует ветошь. И ещё один совет для тех, кто непосредственно имеет дело с тормозной жидкостью впервые – для проведения работ подберите сугубо «рабочую» одежду с защитными перчатками, потому что следы от ТЖ не отстирываются, а для кожи она токсична и может стать причиной ожогов или аллергических реакций. На пластике, резине и прочих поверхностях ТЖ также оставляет неустраняемые следы.

Работа по ремонту и замене главного тормозного цилиндра ВАЗ 2108 проходит в несколько этапов:

  1. Подготовительные работы. Снятие тормозного цилиндра.Снимаем бачок с тормозной жидкостью. Подкладываем под место работ ветошь, чтобы, во-первых, исключить попадание ТЖ на электропроводку и прочие элементы конструкции, а во-вторых, защитить себя и окружающее пространство. Для того, чтобы снять бачок с тормозной жидкостью, сперва выкручиваем пробку, одновременно с ДТОЖ, после чего аккуратно снимаем бачок. Здесь нам понадобится деревянная планка (металлический инструмент может повредить бачок), с помощью которой мы и достаём бачок из гнезда, в котором он находится.

С помощью спецключа отключаем патрубки, откручиваем гайки, крепящие ГТЦ к вакуумному усилителю, снимаем цилиндр со шпилек. Разборка главного тормозного цилиндра.Поскольку полная разборка ГТЦ требуется крайне редко и, как правило, непрофессионалами не производится, мы рассмотрим лишь те аспекты, с которыми вы можете столкнуться на практике. А именно – замену тормозных поршней, резиновых уплотнителей и манжет.

Для того, чтобы достать тормозные поршни, следует закрыть отверстия бачка и при этом подать в форсунку второй камеры сжатый воздух. После этого достаточно лишь небольшого усилия – и поршень можно достать собственноручно. Прежде, чем ставить на место новый поршень, необходимо тщательно осмотреть поверхности цилиндров на предмет наличия сколов, царапин, заусенец. В том случае, если таковые имеются, заменой поршней не обойтись – придётся менять главный тормозной цилиндр целиком.

Важные моменты

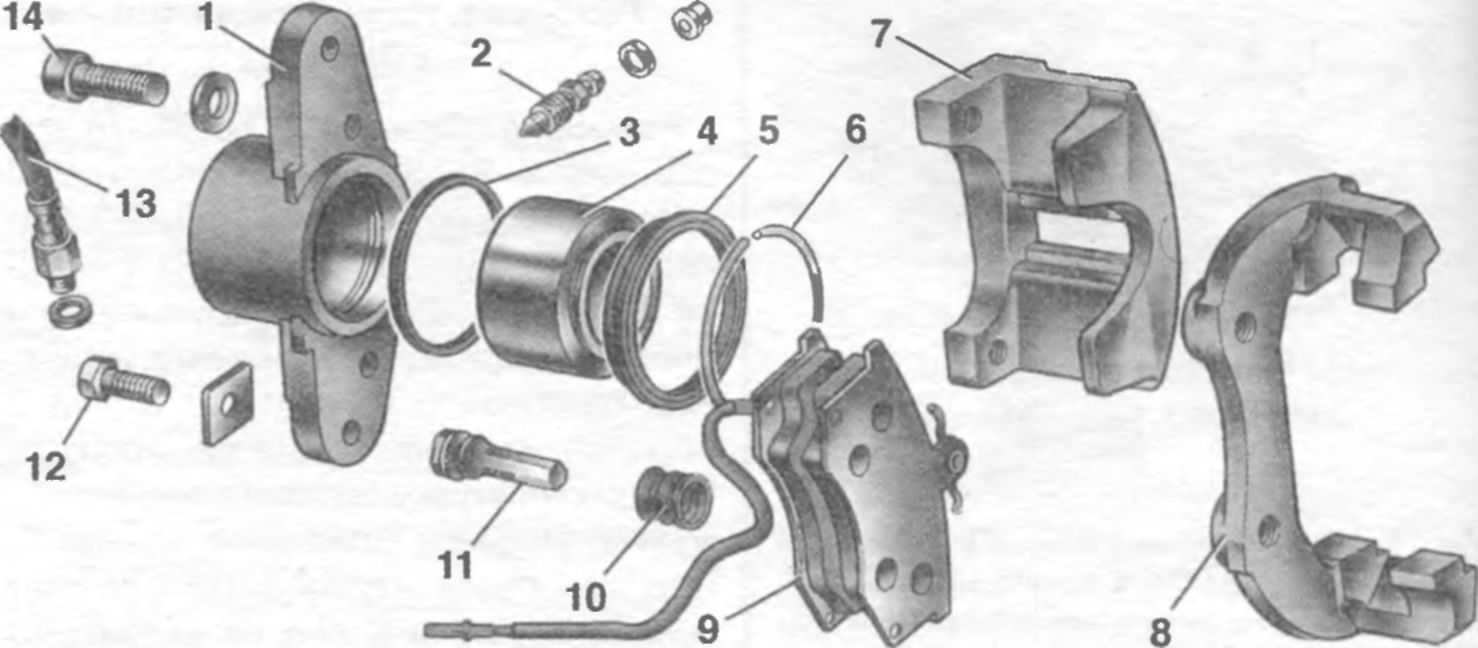

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

  • на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
  • если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
  • если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

    При замене колодок на ВАЗ 2107 придётся покупать сразу два комплекта

  • после извлечения колодок ни в коем случае нельзя нажимать на педаль тормоза. Поршни на гидравлических цилиндрах, установленных в суппорте, выдвинутся наружу и не позволят установить новую пару колодок. А задвинуть поршни обратно будет очень непросто: в некоторых случаях для этого приходится полностью сливать из системы тормозную жидкость;
  • выкручивая крепёжные болты на суппорте, следует помнить: они отличаются по форме головки. Головка верхнего болта меньше, головка нижнего болта больше (на фотографии она помечена буквой «а»). Если поменять болты местами, установить тормозные колодки будет невозможно;

    Буквой «а» обозначен нижний крепёжный болт суппорта с толстой головкой

  • покупая в магазине новый суппорт, обязательно следует сообщить продавцу, на какую сторону он будет установлен, поскольку на ВАЗ 2107 в конструкции левого и правого суппорта есть различия. Например, отверстия для крепёжных болтов расположены по-разному, так что левый суппорт не подойдёт к правому колесу и наоборот;
  • наконец, после установки суппорта следует обязательно несколько раз нажать на педаль тормоза, чтобы проверить, работает новый суппорт или нет. Кроме того, после нажатия на педаль следует обязательно осмотреть суппорт и асфальт под машиной на предмет утечек тормозной жидкости.

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд

Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю

Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта

И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание

Инструкция по ремонту и замене

Неполадки главного гидроцилиндра устраняются двумя путями:

  1. Разборка, чистка агрегата и установка новых уплотнителей из ремкомплекта.
  2. Замена ГТЦ.

Как правило, владельцы «Жигулей» избирают второй путь. Причины — низкое качество новых манжет и выработка внутренних стенок цилиндра, отчего неисправность повторяется через 2—3 недели после замены колец. Вероятность отказа ГТЦ с деталями из ремонтного комплекта составляет примерно 50%, в остальных случаях ремонт заканчивается успешно.

На своём автомобиле ВАЗ 2106, где стоит идентичный гидроцилиндр, я неоднократно пытался поменять манжеты с целью экономии. Результат неутешительный — в первый раз педаль провалилась через 3 недели, во второй — спустя 4 месяца. Если приплюсовать потери жидкости и затраченное время, выйдет полноценная замена ГТЦ.

Инструменты и приспособления

Чтобы снять основной гидроцилиндр в собственном гараже, понадобится обычный набор инструмента:

  • рожковые и накидные ключи размером 10—13 и 22 мм;
  • небольшая отвёртка с плоским концом;
  • пассатижи для стопорных колец;
  • шприц либо медицинская груша;
  • много ветоши.

Рекомендуется заранее подготовить заглушки для трубок тормозной системы — после отсоединения из них неизбежно потечёт жидкость. Ветошь стоит подложить снизу ГТЦ, поскольку небольшая часть содержимого все равно прольётся.

За ремонтом тормозной системы всегда следует прокачка, для которой нужно подготовить соответствующие приспособления:

  • накидной ключ, подходящий к штуцерам рабочих цилиндров (7 или 8 мм);
  • запас жидкости подходящей марки;
  • инструменты для снятия колёс — домкрат, баллонный ключ;
  • бутылка и прозрачная пластиковая трубка, надевающаяся на штуцеры РЦ.

Если планируется замена уплотнителей, ремкомплект следует подбирать по бренду самого ГТЦ. Например, манжеты производителя Fenox не подойдут к главному цилиндру фирмы ATE, поскольку отличаются формой. Чтобы не ошибиться, берите детали одного производителя. Для ремонта оригинального агрегата приобретайте комплект резинотехнических изделий балаковского завода.

Демонтаж и установка ГТЦ

Снятие гидроцилиндра ведётся в такой последовательности:

  1. С помощью шприца или груши максимально опорожните расширительную ёмкость. Ослабив хомуты, отсоедините патрубки от штуцеров ГТЦ, направьте их в обрезанную пластиковую бутылку.

Если производится замена гидроцилиндра, отложите старую деталь и наденьте на шпильки новую. Выполняйте сборку в обратном порядке, муфты трубок затягивайте аккуратно, дабы не сорвать резьбу. Дойдя до заполнения ГТЦ, действуйте в таком порядке:

  1. Залейте в бачок свежую жидкость до максимального уровня, крышку не надевайте.
  2. Поочерёдно ослабьте муфты магистралей, позволяя жидкости вытеснить воздух. Следите за уровнем в ёмкости.

Если ранее в систему не попал воздух, а заглушки не дали жидкости вытечь из трубок, прокачки главного цилиндра вполне достаточно. В противном случае выгоняйте воздушные пузыри из каждого контура, как описывается ниже.

Помогая знакомому прокачивать новый гидроцилиндр на «семёрке», я умудрился перетянуть муфту заднего контура тормозов. Пришлось покупать новую трубку, устанавливать на машину и выгонять воздух из всей системы.

Порядок замены манжет

Перед разборкой слейте из гидроцилиндра остатки рабочего вещества и оботрите корпус ветошью. Внутренности агрегата вынимаются так:

  1. С помощью отвёртки извлеките резиновый пыльник, установленный внутри ГТЦ со стороны фланца.
  2. Закрепите цилиндр в тисках, ключами 12 и 22 мм ослабьте торцевую заглушку и 2 ограничительных болта.

Собранный цилиндр установите на машину, заполните рабочим веществом и прокачайте согласно представленной выше инструкции.

Удаление воздуха путём прокачки

Если в процессе ремонта из контура вытекло много жидкости и в системе образовались воздушные пузыри, отремонтированные гидроцилиндры не смогут нормально функционировать. Контур необходимо прокачать, пользуясь инструкцией:

  1. Наденьте на сбросной штуцер накидной ключ и прозрачную трубку, направленную в бутылку.

    Бутылка с трубкой подсоединяется к штуцеру на переднем суппорте или задней ступице

  2. Попросите помощника выжимать тормозную педаль по 4—5 раз, удерживая её в конце каждого цикла.
  3. Когда помощник останавливается и держит педаль, ослабляйте штуцер надетым ключом и наблюдайте за протоком жидкости по трубке. Если видны воздушные пузырьки, затягивайте гайку и командуйте помощнику снова накачивать давление.

    В процессе прокачки штуцер отворачивается на пол-оборота, не больше

  4. Процедура повторяется, пока вы не увидите в трубке чистую жидкость без пузырей. Тогда окончательно затяните штуцер и устанавливайте колесо.

Перед удалением воздуха и в процессе прокачки бачок пополняется новой жидкостью. Рабочее вещество, наполненное пузырьками и слитое в бутылку, использовать повторно нельзя. По окончании ремонта проверьте работоспособность тормозов на ходу.

Тормозной механизм переднего колеса

Рис. 6-20. Диаграмма проверки работоспособности регулятора давления: Pi — давление на входах в камеры А и D (см. рис. 6-18) регулятора давления, МПа (кг/см 2 ); Рг — давление на выходе из камеры В, МПа (кг/см 2 ); Рэ — давление на выходе из камеры С, МПа (кг/см 2 ); 1 — номинальная величина давления Рг; 2 — верхняя граница давления Рг; 3 — нижняя граница давления Рг; 4 — давление Рэ

манометра Мг) должно укладываться в заштрихованную зону (рис. 6-20).

Показания манометров Мз и Мг (см. рис. 6-19) не должны отличаться более чем на 0,4 МПа (4 кгс/см 2 ) в диапазоне давления от 0 до 10 МПа (от 0 до 100 кгс/см 2 ) на входах регулятора.

Тормозной механизм переднего колеса

Снятие. Поднимите переднюю часть автомобиля, установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.

Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.

Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.

Рис. 6-21. Отвертывание болта крепления цилиндра: 1 — болты крепления цилиндра; 2 — цилиндр, 3 — болты, стягивающие цилиндр с суппортом

Рис. 6-22. Детали тормозного механизма переднего колеса: 1 — колесный цилиндр; 2 — штуцер для прокачки привода тормоза; 3 — уплотнительное кольцо; 4 — поршень; 5 — защитный колпачок; 6 — стопорное кольцо; 7 — суппорт; 8 — направляющая колодок; 9 — тормозные колодки; 10 — защитный чехол; 11 — направляющий палец; 12 — болт крепления направляющего пальца; 13 — тормозной шланг; 14 — болт крепления цилиндра к суппорту

Разборка и сборка

Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 6-21). Рас-контрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6-22) колодок в сборе с пальцами. Снимите тормозные колодки 9.

Нельзя отвертывать болты 3 (см. рис. 6-21), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

Снимите стопорное кольцо 6 (см. рис. 6-22) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6-23).

Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6-22) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, по-

сле чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.

Проверка технического состояния деталей

Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии

Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень. С корпуса цилиндра коррозию удалите проволочной щеткой

С корпуса цилиндра коррозию удалите проволочной щеткой.

Проверьте направляющие пальцы 11 (см. рис. 6-22) и их чехлы 10. Убедитесь, что на пальцах нет коррозии и по-

Рис. 6-23. Выталкивание поршня из цилиндра

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Тормозная система ваз 2101: конструкция, признаки неисправностей и их устранение

Ремонтируем своими руками главный тормозной цилиндр ВАЗ 2107

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

  • распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
  • передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
  • направляет лишнюю ТЖ в расширитель;
  • возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

  • на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
  • для того, чтобы затормозить, нужно сильно давить на педаль;
  • большой свободный ход педали, порой она проваливается;
  • при резком торможении машина уходит в сторону от направления движения;
  • машина медленно тормозит, педаль максимально отжата;
  • утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

  • выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
  • далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

  1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
  2. Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

  • набор ключей;
  • спецключ для выкручивания тормозных трубок;
  • отвертка;
  • груша или шприц;
  • узкогубцы;
  • пластиковый бутыль для жидкости;
  • ветошь;
  • репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Снятие и монтаж главного цилиндра

Чтобы сохранить ТЖ из бачка, ее откачивают с помощью груши или шприца в подготовленную тару. Демонтаж ГТЦ осуществляется по следующему алгоритму:

Разборка

Чтобы произвести замену и ремонт испорченного тормозного цилиндра главного типа, нужно его снять с ВАЗ 2110, для этого следует провести действия в несколько этапов:

  • Аккуратно отсоедините от такой детали, как главный цилиндр все трубопроводы;
  • Отсоединить колодку, оснащенную проводами от аварийного индикатора тормозной жидкости. Они соединены клеммами;
  • Нужно предотвратить утечку жидкости и загрязнения механизма, для этого надо прикрыть отверстия узла и трубопроводов;
  • Далее, надо снять его вместе с бачком, для этого открутите гайки крепления, которыми оно крепится к усилителю вакуумного типа;
  • После того как будет снят датчик уровня жидкости ВАЗ 2110 нужно слить из цилиндра и баска всю тормозную жидкость;

Добавить к этому можно только то, что если нет большой нужды, не стоит снимать бачок с главного цилиндра. Чтобы окончательно разобрать, надо снять бачок. Собирать, а затем устанавливать на место надо строго в обратном порядке.

Прежде чем приступать к сборке узла все компоненты необходимо промыть очищенной жидкостью для тормозов или изопропиловым спиртом. После этого все надо аккуратно высушить с помощью компрессора, после чего протереть каждую из них сухой чистой тряпочкой.

Главное в этом, не попасть прямо или косвенно минеральными маслами на компоненты, также опасно попадание на передние компоненты тормозного цилиндра главного типа, керосина и дизельного топлива.

Если вы обнаружили, что у педали тормоза увеличился ход, рекомендуется заняться прокачкой тормозов. С тонкостями проведения процедуры можно ознакомиться в данной статье: https://vazweb.ru/desyatka/tormoza/kak-prokachat-tormoza.html

Главный тормозной цилиндр ВАЗ 2106 ремонт

Система тормозов автомобиля относится к системам его жизнеобеспечения и потому любые неисправности системы сразу подлежат ремонту.

Отказ тормозной системы автомобиля может быть вызван несколькими причинами. Это может быть:

  • Наличие воздуха в системе гидропривода тормозов;
  • Подтекание тормозной жидкости;
  • Неисправность вакуумного усилителя тормозов;
  • Подклинивание поршней рабочих или главного цилиндра тормозов;
  • Ослабление крепления датчика включения стоп сигналов (в народе известного, как «жабка»);
  • Заклинивание троса ручного тормоза;
  • «Срастание» внутренних стенок тормозного шланга заднего контура тормозов;
  • Неисправность главного цилиндра тормоза. Либо подтекание двух воротничковой манжеты, износ манжет поршней, либо поломка одной или двух возвратных пружин.;
  • И другие неисправности.

Лишь проверив все перечисленные возможные причины отказа тормозов и убедившись, что неисправность находится в главном цилиндре,

https://youtube.com/watch?v=Z63TGd40yhM

Признаками неисправности главного цилиндра являются:

  • Следы тормозной жидкости на корпусе вакуумного усилителя тормозов;
  • Невозможность прокачать тормоза;
  • Проваливающаяся педаль тормоза, либо заклинившая;
  • Рывки при ходе педали тормоза.

Данная операция, как — главный тормозной цилиндр ВАЗ 2106 ремонт выполняется с использованием смотровой ямы, либо эстакады. Работу можно выполнить и без смотровой ямы, но это значительно усложнит сам процесс ремонта, так как после ремонта главного тормозного цилиндра потребуется прокачка тормозов. Это, в свою очередь, потребует дополнительно снятия колес заднего моста. Плюс к этому, при наличии смотровой ямы, можно сделать попутно полную ревизию тормозной системы и отрегулировать при необходимости трос ручного тормоза.

Порядок выполнения работы по замене:

  • Ослабить хомуты (если уже стоят не заводские стяжки) на сливных шлангах от бачков с тормозной жидкостью. При наличии заводских колец – стяжек на шлангах, шланги можно снять просто с небольшим усилием потянув их на себя. Слить тормозную жидкость с бачков главного цилиндра в предварительно приготовленную емкость.
  • Используя специальный ключ для откручивания тормозных трубок, отдать штуцера трубок на главном цилиндре тормоза.
  • Аккуратно отогнув трубки, отвести их в сторону от главного цилиндра тормоза.
  • Отдать гайки крепления главного цилиндра к корпусу вакуумного усилителя тормозов.
  • Снять главный цилиндр тормозов.

Дальнейшую работу необходимо выполнять на верстаке, либо столе, либо любой ровной плоскости, на которой не должно быть ничего кроме чистой ветоши.

В главном цилиндре находится два поршня (по числу тормозных контуров), в нижней части которых сделаны специальные прорези, ограничивающие их ход в теле цилиндра. Поршня фиксируются двумя специальными стопорными болтами, тело которых входит в эти прорези.

В первую очередь снимается пыльник, затем отдается болт, фиксирующий первый поршень. Далее, если поршень не выходит сам под действием возвратной пружины, то на поршень нужно немного надавить, несколько утопив его внутрь цилиндра, после чего, как правило, он свободно выходит. Тоже самое проделывается со вторым поршнем – отдается фиксирующий болт и вынимается поршень.

Как было сказано выше, все раскладывается в порядке снятия и проводится замена уплотнительных манжет главного цилиндра. При замене манжет удобнее всего пользоваться пластиковым конусом, которые обычно идут в ремкомлекте к главному цилиндру тормоза.

При этом. После разборки главного цилиндра тормоза, необходимо проверить «зеркало» цилиндра. Если внутри цилиндра имеются раковины, или в какой — либо части отсутствует блеск (эллипс), то цилиндр подлежит замене, так как установки новых манжет хватит ненадолго, либо вообще не удастся прокачать тормоза.

После замены манжет на поршнях и двух воротничковой манжеты, все собирается в обратном порядке, заливается тормозная жидкость, тормоза прокачиваются и делается пробный выезд для проверки работы тормозов.

Читайте так-же, другие обзоры

  • Главный, передний и задний тормозные цилиндр ВАЗ 2114, цены

http://fb.ru/article/342827/vaz—glavnyiy-tormoznoy-tsilindr-printsip-rabotyi-ustroystvo-remonthttp://bumper.guru/klassicheskie-modeli-vaz/tormoza/glavnyy-tormoznoy-cilindr-vaz-2106.htmlhttp://vz06-up.ru/ts/glavnyj-tormoznoj-tsilindr-vaz-2106.htmlhttp://rem-vaz.ru/remont-vaz-2106/tormoz-sistema/kak-razobrat-i-sobrat-glavnyj-tormoznoj-cilindr-vaz-2106-2103.htmlhttp://autogrep.ru/review/401.html

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

  • увеличением тормозного пути;
  • ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта). Указанная неисправность может быть обусловлена:

  1. наличием воздуха в системе;
  2. утечкой жидкости из системы;
  3. изношенностью колодок;
  4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов.

Негерметичность системы тоже исключает возможность эксплуатации автомобиля (согласно пункту 2.3.1 ПДД).

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

  • на уклоне до 16% при полной нагрузке;
  • на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта. Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

Ремонт и замена главного тормозного цилиндра ВАЗ 2108

Главная задача главного тормозного цилиндра (ГТЦ) – регулировка давления тормозной жидкости по всем контурам, и, как следствие, грамотное и соответствующее распределение тормозного усилия. ГТЦ в ВАЗ 2108 и ВАЗ 2109 скрыт справа под капотом, поэтому именно в этом направлении и надлежит двигаться автолюбителям, которые предпочитают перебирать свой автомобиль собственноручно.

Замена главного тормозного цилиндра и его ремонт не относятся к обязательным работам, а потому требования к его обязательной диагностике/ремонту/замене после определённого пробега или срока службы автомобиля отсутствуют. Однако, если вы отмечаете, что автомобиль стал хуже тормозиться, или появились иные настораживающие симптомы, лучше перебрать и главный тормозной цилиндр.

Даже снятие и замена главного тормозного цилиндра, не говоря уже о его ремонте, представляют собой задачу повышенной сложности, с которой однозначно не справится начинающий автомеханик. Во всяком случае, не с первого раза. Однако при наличии некоторого опыта работы с другими узлами ВАЗ и с помощью данного руководства вы вполне можете попробовать свои силы на данном фронте работ.

«Слабым звеном» главного тормозного цилиндра считаются поршни и манжеты. Другими словами, ГТЦ можно, конечно, заменить целиком, однако дешевле, разумеется, обойдётся точечный ремонт. Но для того, чтобы заменить отдельно манжеты или поршни, главный тормозной цилиндр придётся разобрать.

Для работы потребуются следующие инструменты:

  • стандартный набор ключей;
  • спецключ для снятия ГТЦ;
  • надёжная деревянная планка (для аккуратного снятия бачка с тормозной жидкостью);
  • маркер или другие средства для пометок (например, цветной скотч и пр.);

Кроме того, потребует ветошь. И ещё один совет для тех, кто непосредственно имеет дело с тормозной жидкостью впервые – для проведения работ подберите сугубо «рабочую» одежду с защитными перчатками, потому что следы от ТЖ не отстирываются, а для кожи она токсична и может стать причиной ожогов или аллергических реакций. На пластике, резине и прочих поверхностях ТЖ также оставляет неустраняемые следы.

Работа по ремонту и замене главного тормозного цилиндра ВАЗ 2108 проходит в несколько этапов:

  1. Подготовительные работы. Снятие тормозного цилиндра.Снимаем бачок с тормозной жидкостью. Подкладываем под место работ ветошь, чтобы, во-первых, исключить попадание ТЖ на электропроводку и прочие элементы конструкции, а во-вторых, защитить себя и окружающее пространство. Для того, чтобы снять бачок с тормозной жидкостью, сперва выкручиваем пробку, одновременно с ДТОЖ, после чего аккуратно снимаем бачок. Здесь нам понадобится деревянная планка (металлический инструмент может повредить бачок), с помощью которой мы и достаём бачок из гнезда, в котором он находится.

С помощью спецключа отключаем патрубки, откручиваем гайки, крепящие ГТЦ к вакуумному усилителю, снимаем цилиндр со шпилек. Разборка главного тормозного цилиндра.Поскольку полная разборка ГТЦ требуется крайне редко и, как правило, непрофессионалами не производится, мы рассмотрим лишь те аспекты, с которыми вы можете столкнуться на практике. А именно – замену тормозных поршней, резиновых уплотнителей и манжет.

Для того, чтобы достать тормозные поршни, следует закрыть отверстия бачка и при этом подать в форсунку второй камеры сжатый воздух. После этого достаточно лишь небольшого усилия – и поршень можно достать собственноручно. Прежде, чем ставить на место новый поршень, необходимо тщательно осмотреть поверхности цилиндров на предмет наличия сколов, царапин, заусенец. В том случае, если таковые имеются, заменой поршней не обойтись – придётся менять главный тормозной цилиндр целиком.

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

  • на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
  • если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
  • если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

    При замене колодок на ВАЗ 2107 придётся покупать сразу два комплекта

  • после извлечения колодок ни в коем случае нельзя нажимать на педаль тормоза. Поршни на гидравлических цилиндрах, установленных в суппорте, выдвинутся наружу и не позволят установить новую пару колодок. А задвинуть поршни обратно будет очень непросто: в некоторых случаях для этого приходится полностью сливать из системы тормозную жидкость;
  • выкручивая крепёжные болты на суппорте, следует помнить: они отличаются по форме головки. Головка верхнего болта меньше, головка нижнего болта больше (на фотографии она помечена буквой «а»). Если поменять болты местами, установить тормозные колодки будет невозможно;

    Буквой «а» обозначен нижний крепёжный болт суппорта с толстой головкой

  • покупая в магазине новый суппорт, обязательно следует сообщить продавцу, на какую сторону он будет установлен, поскольку на ВАЗ 2107 в конструкции левого и правого суппорта есть различия. Например, отверстия для крепёжных болтов расположены по-разному, так что левый суппорт не подойдёт к правому колесу и наоборот;
  • наконец, после установки суппорта следует обязательно несколько раз нажать на педаль тормоза, чтобы проверить, работает новый суппорт или нет. Кроме того, после нажатия на педаль следует обязательно осмотреть суппорт и асфальт под машиной на предмет утечек тормозной жидкости.

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд

Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю

Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта

И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание

Инструкция по ремонту и замене

Неполадки главного гидроцилиндра устраняются двумя путями:

  1. Разборка, чистка агрегата и установка новых уплотнителей из ремкомплекта.
  2. Замена ГТЦ.

Как правило, владельцы «Жигулей» избирают второй путь. Причины — низкое качество новых манжет и выработка внутренних стенок цилиндра, отчего неисправность повторяется через 2—3 недели после замены колец. Вероятность отказа ГТЦ с деталями из ремонтного комплекта составляет примерно 50%, в остальных случаях ремонт заканчивается успешно.

На своём автомобиле ВАЗ 2106, где стоит идентичный гидроцилиндр, я неоднократно пытался поменять манжеты с целью экономии. Результат неутешительный — в первый раз педаль провалилась через 3 недели, во второй — спустя 4 месяца. Если приплюсовать потери жидкости и затраченное время, выйдет полноценная замена ГТЦ.

Инструменты и приспособления

Чтобы снять основной гидроцилиндр в собственном гараже, понадобится обычный набор инструмента:

  • рожковые и накидные ключи размером 10—13 и 22 мм;
  • небольшая отвёртка с плоским концом;
  • пассатижи для стопорных колец;
  • шприц либо медицинская груша;
  • много ветоши.

Рекомендуется заранее подготовить заглушки для трубок тормозной системы — после отсоединения из них неизбежно потечёт жидкость. Ветошь стоит подложить снизу ГТЦ, поскольку небольшая часть содержимого все равно прольётся.

За ремонтом тормозной системы всегда следует прокачка, для которой нужно подготовить соответствующие приспособления:

  • накидной ключ, подходящий к штуцерам рабочих цилиндров (7 или 8 мм);
  • запас жидкости подходящей марки;
  • инструменты для снятия колёс — домкрат, баллонный ключ;
  • бутылка и прозрачная пластиковая трубка, надевающаяся на штуцеры РЦ.

Если планируется замена уплотнителей, ремкомплект следует подбирать по бренду самого ГТЦ. Например, манжеты производителя Fenox не подойдут к главному цилиндру фирмы ATE, поскольку отличаются формой. Чтобы не ошибиться, берите детали одного производителя. Для ремонта оригинального агрегата приобретайте комплект резинотехнических изделий балаковского завода.

Демонтаж и установка ГТЦ

Снятие гидроцилиндра ведётся в такой последовательности:

  1. С помощью шприца или груши максимально опорожните расширительную ёмкость. Ослабив хомуты, отсоедините патрубки от штуцеров ГТЦ, направьте их в обрезанную пластиковую бутылку.

Если производится замена гидроцилиндра, отложите старую деталь и наденьте на шпильки новую. Выполняйте сборку в обратном порядке, муфты трубок затягивайте аккуратно, дабы не сорвать резьбу. Дойдя до заполнения ГТЦ, действуйте в таком порядке:

  1. Залейте в бачок свежую жидкость до максимального уровня, крышку не надевайте.
  2. Поочерёдно ослабьте муфты магистралей, позволяя жидкости вытеснить воздух. Следите за уровнем в ёмкости.

Если ранее в систему не попал воздух, а заглушки не дали жидкости вытечь из трубок, прокачки главного цилиндра вполне достаточно. В противном случае выгоняйте воздушные пузыри из каждого контура, как описывается ниже.

Помогая знакомому прокачивать новый гидроцилиндр на «семёрке», я умудрился перетянуть муфту заднего контура тормозов. Пришлось покупать новую трубку, устанавливать на машину и выгонять воздух из всей системы.

Порядок замены манжет

Перед разборкой слейте из гидроцилиндра остатки рабочего вещества и оботрите корпус ветошью. Внутренности агрегата вынимаются так:

  1. С помощью отвёртки извлеките резиновый пыльник, установленный внутри ГТЦ со стороны фланца.
  2. Закрепите цилиндр в тисках, ключами 12 и 22 мм ослабьте торцевую заглушку и 2 ограничительных болта.

Собранный цилиндр установите на машину, заполните рабочим веществом и прокачайте согласно представленной выше инструкции.

Удаление воздуха путём прокачки

Если в процессе ремонта из контура вытекло много жидкости и в системе образовались воздушные пузыри, отремонтированные гидроцилиндры не смогут нормально функционировать. Контур необходимо прокачать, пользуясь инструкцией:

  1. Наденьте на сбросной штуцер накидной ключ и прозрачную трубку, направленную в бутылку.

    Бутылка с трубкой подсоединяется к штуцеру на переднем суппорте или задней ступице

  2. Попросите помощника выжимать тормозную педаль по 4—5 раз, удерживая её в конце каждого цикла.
  3. Когда помощник останавливается и держит педаль, ослабляйте штуцер надетым ключом и наблюдайте за протоком жидкости по трубке. Если видны воздушные пузырьки, затягивайте гайку и командуйте помощнику снова накачивать давление.

    В процессе прокачки штуцер отворачивается на пол-оборота, не больше

  4. Процедура повторяется, пока вы не увидите в трубке чистую жидкость без пузырей. Тогда окончательно затяните штуцер и устанавливайте колесо.

Перед удалением воздуха и в процессе прокачки бачок пополняется новой жидкостью. Рабочее вещество, наполненное пузырьками и слитое в бутылку, использовать повторно нельзя. По окончании ремонта проверьте работоспособность тормозов на ходу.

Тормозной механизм переднего колеса

Рис. 6-20. Диаграмма проверки работоспособности регулятора давления: Pi — давление на входах в камеры А и D (см. рис. 6-18) регулятора давления, МПа (кг/см 2 ); Рг — давление на выходе из камеры В, МПа (кг/см 2 ); Рэ — давление на выходе из камеры С, МПа (кг/см 2 ); 1 — номинальная величина давления Рг; 2 — верхняя граница давления Рг; 3 — нижняя граница давления Рг; 4 — давление Рэ

манометра Мг) должно укладываться в заштрихованную зону (рис. 6-20).

Показания манометров Мз и Мг (см. рис. 6-19) не должны отличаться более чем на 0,4 МПа (4 кгс/см 2 ) в диапазоне давления от 0 до 10 МПа (от 0 до 100 кгс/см 2 ) на входах регулятора.

Тормозной механизм переднего колеса

Снятие. Поднимите переднюю часть автомобиля, установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.

Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.

Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.

Рис. 6-21. Отвертывание болта крепления цилиндра: 1 — болты крепления цилиндра; 2 — цилиндр, 3 — болты, стягивающие цилиндр с суппортом

Рис. 6-22. Детали тормозного механизма переднего колеса: 1 — колесный цилиндр; 2 — штуцер для прокачки привода тормоза; 3 — уплотнительное кольцо; 4 — поршень; 5 — защитный колпачок; 6 — стопорное кольцо; 7 — суппорт; 8 — направляющая колодок; 9 — тормозные колодки; 10 — защитный чехол; 11 — направляющий палец; 12 — болт крепления направляющего пальца; 13 — тормозной шланг; 14 — болт крепления цилиндра к суппорту

Разборка и сборка

Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 6-21). Рас-контрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6-22) колодок в сборе с пальцами. Снимите тормозные колодки 9.

Нельзя отвертывать болты 3 (см. рис. 6-21), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

Снимите стопорное кольцо 6 (см. рис. 6-22) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6-23).

Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6-22) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, по-

сле чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.

Проверка технического состояния деталей

Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии

Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень. С корпуса цилиндра коррозию удалите проволочной щеткой

С корпуса цилиндра коррозию удалите проволочной щеткой.

Проверьте направляющие пальцы 11 (см. рис. 6-22) и их чехлы 10. Убедитесь, что на пальцах нет коррозии и по-

Рис. 6-23. Выталкивание поршня из цилиндра

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
