И пошло-поехало

“Восход”

Вышел в 65-ом году. Имел более мощный по сравнению с “Ковровцом” двигатель — 10 л.с. Такой движок позволял разгоняться до 95 км/час. Весил он 105 кг. Как и предшественник, отличался простотой в своей конструкции. С одной стороны это вызвало нарекания у некоторых мотолюбителей, так как мотоцикл получился неказистым и простым на вид.

Ковровец К-125

Но с другой стороны это компенсировалось тем, что ремонтировать его можно было чуть ли не подручными камнями и палками. В народе пользовался бешенной популярностью, в год выпускалось до двухсот тыс. моделей! С конвейера продолжал сходить вплоть до 71-го года.

“Восход-2”

Так как прошлая модель пользовалась большим успехом и нареканий не вызывала, было решено не просто доработать и улучшить некоторые моменты. Внешне обрел привлекательность, никто больше не пенял ему на серость. Стал более прост в пользовании, служил дольше. Двигатель был мощнее на полторы лошадиные силы, чем у предшественника — 11.5. Это позволяло разгоняться до 100 км/час. Топливный бак вмещал в себя 13 литров топлива, а расход бензина при средней скорости в 60 км/час составлял всего 3 л.

Мотоцикл «Восход 2»

Немудрено, что в народе он также пользовался спросом. А спустя год появилась модернизированная версия “Восход-2М”, которая обладала двигателем в 14 л.с. и могущая брать разгон в 105 км/час.

“Восход-3”

Следующие продолжение серия получила в 1979-ом году. Изменения коснулись топливного бака, который теперь имел емкость на 2 л больше предшественника.

Мнение эксперта

Александр Николаевич Румянцев

Изобретатель, владелец многих патентов, кандидат технических наук, профессор Санкт-Петербургского технического университета.

Поставили современные тормоза, обновили генератор и седло, сделав его более комфортабельным для долгих переездов. Колеса стали прочнее, пригодилось в условиях плохих советских дорог.

Скорость передвижения осталась на уровне 105-ти км/час. А вес вырос до 125 кг.

“Восход-3М”

В 1983-ем году вышла модернизация 3-ей модели, которую все же принято считать следующим поколением в серии из-за количества нововведений и инноваций. Инженеры и члены конструкторского бюро на протяжении нескольких лет собирали и резюмировали отзывы рядовых пользователей о мотоциклах завода с целью удовлетворить запросы советского мотолюбителя по полной программе

Начали с внешнего вида, так как в каждом втором письме, присланном на завод, огромное внимание уделялось именно этой характеристике

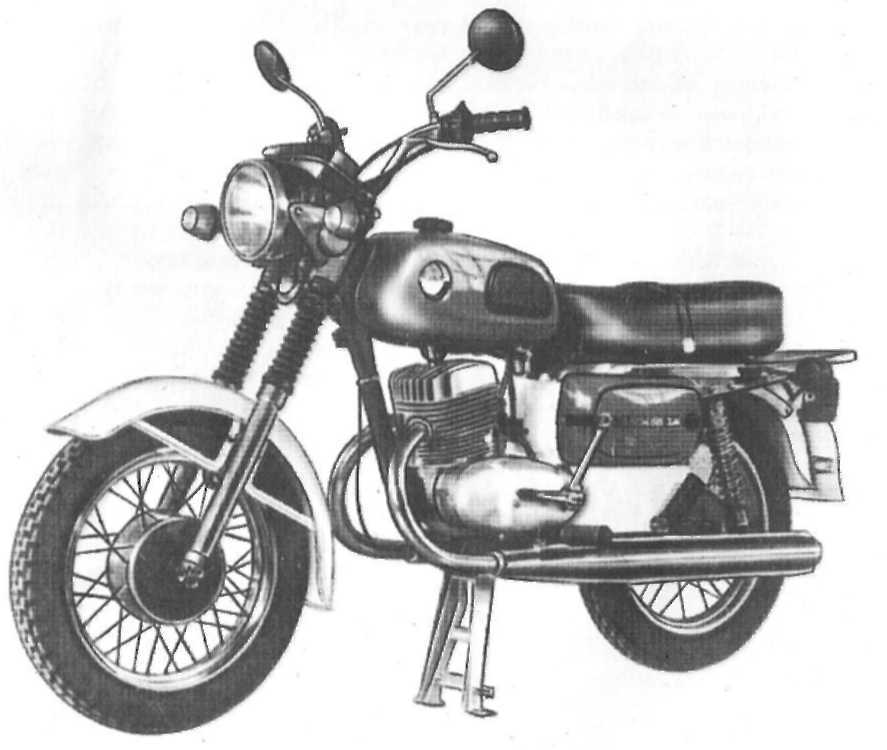

Мотоцикл «Восход 3М»

Дизайн стал более обтекаемым, появились модели разных цветов. Обновленная резина улучшала сцепление с дорогой. Модернизировали тормоза, изменили их привод, сделав более надежным и износостойким. Впервые в серии был установлен заводской противоугонный замок. Массу двухколесного друга немного уменьшили до 122 кг, а максимальная скорость осталась все той же. Цена все так же оставалась на очень доступном уровне, что немало сказалось на популярности в народе.

В 1984-ом году была выпущена лимитированная серия модели класса “Люкс”. Внешний выделялся своими хромированными деталями. Также поменяли форму и наполнение седла, сделав его еще более комфортным. При сходном по мощности с прошлыми моделями двигателем(14 л.с.), он мог разогнаться до 115 км/час за счет более современной начинки. Выпускался на протяжении двух лет, до 86-го года, пользовался спросом среди коллекционеров и больших любителей марки. Точнее количество выпущенных экземпляров неизвестно.

В 85-ом также выпускали модели, направленные на целевую аудиторию туристов. Поменяли руль, сделав его ориентированным на спортивный тип, добавили заднюю сумку и две боковые. При весе в 125 кг максимальная скорость составляла 145 км/час.

“Восход-ЗМ-01”

Свое продолжение серия получила в 89-ом году, когда СССР был на грани распада. Что примечательно, модель пережила и эти лихие времена, и бурные 90-ые, но в нынешнее время не выпускается.

Восход-3М Люкс

Двигатель обладал мощностью в 15 л.с., а объем потребления бензина удалось снизить. Имеет две модернизации — “Сова” и “Курьер”, но к Советскому Союзу они не имеют никакого отношения.

Сколько кубов на восходе 3 м?

Мотоциклы «Восход» модели до 3М включительно имели одноцилиндровый двухтактный двигатель воздушного охлаждения рабочим объёмом 175см3 (диаметр цилиндра 61,72 мм, ход поршня 58 мм).

Чем отличается Восход 3 от 3м?

И так самое главное отличие это сердце мотоцикла, его двигатель. У Восхода 3 он был объемом 175 кубических сантиметров и мощностью 14 л. с., а на Восход 3М устанавливали уже 15 сильный агрегат объемом 173 кубических сантиметра. Также отличалась масса мотоциклов 3М весил 122 килограмма, а Восход 3 125 килограмм.

Сколько едет Восход 3м?

Техническая характеристика мотоцикл Восход 3М

Общие данные: сухая масса — 125 кг; максимальная нагрузка — 150 кг; наибольшая скорость — 105 км/ч; время разгона на участке 400 м — 22 с; тормозной путь со скорости 60 км/ч — 20 м; контрольный расход топлива — 4,4 л/ 100 км; запас топлива — 14 л.

Сколько кубов на Восход 2?

Сухая масса мотоцикла «Восход-2М» выросла до 121 кг против 112 кг у классической «двойки». О технических характеристиках силового агрегата — на мотоцикл «Восход-2» устанавливался прежний одноцилиндровый двухтактный бензиновый двигатель с рабочим объемом 173,7 см3.

В каком году перестали выпускать мотоцикл Восход?

«Восхо́д» — марка советских дорожных мотоциклов, производства Завода имени Дегтярёва (ЗиД). Является дальнейшим развитием серии «К-175» («Ковровец») выпускавшейся с 1957 по 1965 год.

Где делают мотоцикл Восход?

«Восхо́д» — марка советских дорожных мотоциклов, производства Завода имени Дегтярёва (ЗиД) в г. Коврове. Завода имени Дегтярёва (ЗиД) в г.

Сколько бак у Восхода 3м?

Максимальная скорость составляет 105 км/ч, расход топлива около 4 литров на 100 км. Объём топливного бака 14 литров. Моторчик агрегатирован четырёхступенчатой КПП. «Восход-3М» выпускался в период с 1983 по 1993 годы и является модернизированной версией «Восхода-3».

Сколько надо лить масло на переднюю вилку Восхода? по 200 грамм.

Сколько лошадей в восходе 2?

Технические характеристики мотоцикла восход — 2 м двигатель

Максимальная мощность двигателя при 5200-5400 об/мин коленчатого вала — 14 л. с. Система зажигания — бесконтактная, электронная, от генератора переменного тока.

Кто делал мотоцикл Восход?

Дегтярева, которые как раз тогда разрабатывали новую модель мотоцикла, не ломали голову над тем, как ее назвать. Конечно, «Восход»! Модель мотоцикла «Восход» была спроектирована в 1964 году, и начала свой путь к потребителю с выпуска опытной партии в количестве 298 штук в конце 1965 года.

Сколько лошадиных сил в Минском?

Двигатель работает на смеси низкооктанового бензина А-76 практически с любым сортом моторного масла. Двигатель на модели ММВЗ-3.112 1982 года выпуска развивал мощность 12 л. с.

Сколько весит двигатель Восход 3 м?

мотоциклы: Восход 3М Вес: 123 кг Двигатель: 1-цилиндровый Рабочий объём: 175 см3 Мощность двигателя: 14 л.

Сколько масла в коробке восход?

В коробку передач мотоцикла Восход лучше всего заливать трансмиссионное масло минеральное 80W90 GL-5, а не моторное масло. Это такие масла, как ТАД-17 или ТМ-5-18 — как раз у них вязкость 80W90. Для замены потребуется 0,5 литра жидкости. Менять с периодичностью — каждые 10 000 км пробега.

Сколько кубов в мотоцикле Сова?

Габаритные размеры мотоцикла: длина/высота/ширина мм	2150/850/820
Рабочий объем двигателя, см3	175/197
Максимальная мощность, кВт (л.с.)	10,3 (14)/11 (15)
Максимальная скорость, км/ч	106
Расход топлива, л/100 км	4,2

Сколько весит мотоцикл ИЖ Юпитер 5?

Масса Юпитер-5 составляла 160 килограммов для обычной версии и 255 килограммов для модификации с боковым прицепом. Расход топлива по паспорту 5,9 и 7,1 литра, а максимальная скорость — 125 и 95 километров в час соответственно.

голоса

Рейтинг статьи

М-62. Выбор милиции.

Советская милиция, справедливая и неподкупная, в 50х-60х годах преимущественно передвигалась на мотоциклах с коляской. М-62, выпускаемый Ирбитским мотоциклетным заводом, был самым популярным выбором служителей закона. Его четырехтактный двигатель выдавал 28 л.с. Интересный факт, что обычным гражданам СССР эксплуатировать «Уралы» без коляски в то время не разрешалось. Все-таки, эти мотоциклы были довольно тяжелыми в управлении. Но милиция использовала мотоциклы без колясок, что выглядело в глазах советских мальчишек очень крутым. Как тут не захочешь стать милиционером!

По восходящей от 3 к 3М

Ковровский завод имени В. А. Дегтярева с 1983 года перешел на выпуск модернизированного мотоцикла «Восход— ЗМ». Изменения, направленные на повышение безопасности, надежности и долговечности машины, в том или ином объеме затронули практически все узлы и системы. Покажем важнейшие отличия новой машины от «Восхода — 3» («За рулем», 1979, N11).

ДВИГАТЕЛЬ. В верхней головке шатуна установлен игольчатый подшипник, горловина цилиндра на картере имеет теперь ребра с увеличенной поверхностью охлаждения. Тем самым улучшены условия работы деталей, повышен моторесурс. В результате срок гарантии на мотоцикл увеличен с 18 до 20 месяцев.

ЭЛЕКТРООБОРУДОВАНИЕ. На «Восходе — ЗМ» напряжение 12 В. Это позволило облегчить пуск двигателя, применить световые приборы с улучшенными характеристиками, отвечающие требованиям пассивной и активной безопасности: фару ФГ-137Б с рассеивателем типа «европейский луч», новый задний фонарь с боковыми отражателями, в котором стоп-сигнал включается как от ножного, так и от ручного тормоза.

В соответствии с современными тенденциями над фарой установлен блок контрольных приборов, объединивший спидометр, замок зажигания и контрольные лампы указателей поворота, ближнего и дальнего света. Приборы электрооборудования соединены в цепи при помощи штеккерных разъемов.

Источник питания — новый генератор переменного тока мощностью 65 Вт. Для выравнивания напряжения в схему введем стабилизатор, конструктивно объединенный с электронным коммутатором.

УПРАВЛЕНИЕ. У мотоцикла — новый руль, конструкция которого обеспечивает более широкий диапазон регулировки в зависимости от роста водителя и индивидуальных особенностей посадки. Резиновые рукоятки руля — глубоко профилированные.

Новая конструкция теперь и у переключателей света, указателей поворота. Тот, что расположен слева на руле, служит для цепей ближнего — дальнего
света, включения звукового сигнала, указателей поворота. На правой рукоятке руля — аварийный выключатель зажигания и переключатель «день — ночь». В положении «день» могут работать только цепи указателей поворота, звукового сигнала и стоп-сигнала. В среднем положении для вечерней езды можно включить подсветку спидометра, освещение номерного знака и стояночный свет в фаре. В положении «ночь» подается питание к фаре для ближнего или дальнего света.

ХОДОВАЯ ЧАСТЬ. Передние амортизаторы получили вместо металлических резиновые гофрированные чехлы. Они лучше защищают узлы от пыли и грязи, намного легче. «Восход—ЗМ» снабжен индикатором износа накладок в тормозах обоих колес, что позволяет систематически контролировать их состояние без разборки.

ДЕТАЛИ ОБЛИЦОВКИ. Новый щиток переднего колеса изготовляют не штамповкой, а методом профилирования роли-нами, что улучшило внешний вид. Конструкция крепления позволяет изменять зазор между щитком и колесом, увеличивая его для езды на проселках и уменьшая для ровных дорог.

Назовем другие изменения, не столь заметные, но достаточно существенные для удобства и безопасности эксплуатации: противоугонное устройство (замок) рулевой колонки, рычаг кик-стартера с откидной педалью взамен цельной, откидные подножки водителя, световозвращатели на передней вилке, два (прежде было одно) зеркала заднего вида. Розничная цена мотоцикла «Восход — ЗМ» — 580 рублей.

Г. МАРИНИН, заместитель начальника СКБ г. Ковров завода имени Дегтярева

Техническая характеристика мотоцикл Восход 3М

Общие данные: сухая масса — 125 кг; максимальная нагрузка — 150 кг; наибольшая скорость — 105 км/ч; время разгона на участке 400 м — 22 с; тормозной путь со скорости 60 км/ч — 20 м; контрольный расход топлива — 4,4 л/ 100 км; запас топлива — 14 л.

Размеры: длина — 2000 мм; высота — 1090 мм; ширина — 730 мм; база — 1300 мм; дорожный просвет — 125 мм; радиус поворота— 2,5 м.

Двигатель: двухтактный, одноцилиндровый, воздушного охлаждения; рабочий объем — 173,7 смЗ; диаметр цилиндра — 61,72 мм; ход поршня — 58 мм; степень сжатия — 9,5; мощность — 14 л. с./ 10 кВт при 5500— 5800 об/мин; топливо — смесь бензина АИ-93 или А-76 и масла (25: 1); система зажигания — электронная, бесконтактная.

Электрооборудование: напряжение — 12 В; генератор переменного тока модели 43.3701 мощностью 65 Вт; трансформатор — высоковольтный 21.3705; блок «коммутатор — стабилизатор» — 261.3734; свеча зажигания — А23В.

Ходовая часть: рама — трубчатая, сварная, одинарная; передняя вилка — телескопическая; задняя подвеска — маятниковая; амортизаторы — гидравлические; ход колес: переднего — 160 мм. заднего — 80 мм; колеса — взаимозаменяемые; размер шин — 3,25—16 дюймов.

В этой машине усовершенствованы практически все узлы и системы.

1984N03P9

Об истории развития моделей мотоциклов «Ковровец»

Спустя год после Отечественной Войны, в 1946 году были выпущены первые модели ковровских мотоциклов с рабочим объемом мотора 125 «кубиков». Модель так и называлась – «К-125». Этот мотоцикл был фактически полной копией немецких «RT-125», которой за первый год выпуска с «дегтярёвских» конвейеров сошло 286 единиц.

Мотоцикл «Ковровец» 125-й модели был одним из лучших советских легких мотоциклов, которые выпускались вплоть до 1951 года. Затем техника была подвергнута модернизации, которая заключалась в улучшении комфорта и удобства во время езды. В период с 1951 до 1955 годов ковровские умельцы выпускали модель «К-125М».

В 1955 году руководством ЗиД (Ковровский завод имени Дегтярёва) было принято решение о выпуске принципиально новых моделей мотоциклов, которые должны были отличаться от предшественников улучшенными рабочими характеристиками. Так появилась модель «К-55». Этот мотоцикл «Ковровец» оснащался совершенно новым типом карбюратора и модернизированной системой удаления выхлопных газов, за счет чего удалось увеличить его мощность.

Технические характеристики мотоцикла восход — 2 м электрооборудование

Генератор — тип Г-427, однофазный синхронный с возбуждением от постоянного магнита, мощность 60 ват, номинальное напряжение 7 вольт Трансформатор высоковольтный — Б-300 Б Коммутатор электронный — КЭТ-1,тиристорный с накоплением энергии в емкости Дроссель цепи ламп городской езды,подсветки спидометра и номерного знака — ДР-100 Реле-прерыватель указателей поворота — тип РС-421,тепловой Звуковой сигнал — тип С-34 электромагнитный вибрационный Фара — ФГ-130 (с лампами А6-32+32 и А6-2) ГОСТ 2023-75 Центральный переключатель — 124005490201(с ключом автомобильного типа Переключатель света с кнопкой звукового сигнала — П-200 Указатели поворотов — 125005590001(с лампой А6-6) ГОСТ 2023-75 Переключатель указателей поворота — П-201 Выключатель сигнала тормоза — ИК-854 Задний фонарь — ФП-246(с лампами А6-3 и А6-15) ГОСТ 2023-75 Свеча искровая зажигательная — А-23 ГОСТ 2023-75 Лампа подсветки спидометра — А6-1 Спидометр со счетчиком пройденого пути — СП-31 ГОСТ 1578-76 Соединительная колодка проводов — 124001592101 трехклемная Экранный наконечник свечи — тип А-14

Версии и модификации

Если в плане экстерьера версии 175 и 200 идентичны, то техническая составляющая у них отличается.

А если быть точнее, то двигатели. Модификация «Сова-175» была оснащена 15-сильным двигателем с одним цилиндром, который достался ещё от «Восход-3М-01».

Этот двигатель способен выдать 17 Н*м. Для более мощной «Совы-200» завод подготовил новый двигатель.

Он тоже был одноцилиндровым, но его рабочий объем удалось увеличить до 196,9 см3.

Мотор получил систему охлаждения и карбюратор К-65, но мощность не отличалась от агрегата в 175-ой версии – 15 лошадиных сил при 5500 об/мин.

Пик крутящего момента был увеличен до 18.6 Н*м, который приходился на 5200 об/мин.

Единственное, в чем новый двигатель уступал прежнему – это экономичность, 4.2 литра против 4 литров у 175-ой версии.

Компенсация происходила за счет повышенной динамики – 400-метровый отрезок мотоцикл преодолевал за 21 секунду, менее мощной версии для этого требовалось 25 секунд.

Оба мотоцикла имеют скоростной предел в 107 км/ч.

Работают оба двигателя с 4-ступенчатой механической коробкой передач, в конструкцию которой входит многодисковое сцепление, работает она в масляной ванне.

Модификации «Сова» имеют ещё одно существенное отличие – это полностью новая подвеска, собранная инженерами «ЗиД» с нуля.

Сзади была применена инновационная (на то время) маятниковая система, оснащенная двумя амортизаторами с ходом 115 миллиметров, спереди использовалась телескопическая вилка с ходом 155 мм.

Дорожный просвет или, как сейчас принято говорить – клиренс, составлял 125 миллиметров. Оба колеса получили барабанные тормоза.

Характеристики мотоцикла Восход

История мотоциклов Восход уходит в далекий 1946 год. Тогда на Ковровском заводе запустили производство первых мотоциклов К-125. Уже в 1957 выпускаемые модели пополнились новым К-175, с увеличенным на 50 кубических сантиметров, объемом двигателя. Продукция завода регулярно модернизировалась, были разработаны и выпущены «Ковровец-175А», «Ковровец-175Б», «Ковровец-175В». После этого настала эпоха Восходов. Сначала просто «Восход» (начало выпуска 1965), затем «Восход-2 и 2М», «Восход 3, 3М, 3М Турист и 3М-01». Последующие модели получили наименование «Сова» и «Курьер». Из всего модельного ряда наиболее известны «Восход-2» и «Восход-3М», с их техническими характеристиками мы и познакомимся более подробно.

«Восход-2» получил усовершенствованный, более надежный, по сравнению с ранними моделями двигатель. Мощность его также увеличилась, правда незначительно. Большинство деталей унифицировано, они с легкостью подходили к более старым моделям. Карбюратор закрыт специальным кожухом. Модернизации подвергли также и элементы подвески. Улучшилось качество передних и задних амортизаторов, что также сказалось на комфорте водителя и пассажира. Изменилось поведение мотоцикла на дороге, теперь оно более устойчивое и предсказуемое.

Передняя вилка не взаимозаменяема со старыми моделями, если есть необходимость поставить переднюю вилку на Ковровец, сделать это можно только в сборе с кожухами и траверсами. Руль крепится к вилке накладками, исключающими поломки (в старых моделях он крепился с помощью хомутов). К тому же теперь он более высокий и приближен к седлу. Однако все-таки больше изменения коснулись декоративных элементов и внешнего облика мотоцикла. Например, багажник на мотоцикле представляет единое целое с подседельным основанием. Даже изготовляются они путем штамповки из одной заготовки. Мотоцикл выпускался до 1977 года, после чего был заменен более совершенной моделью.

Технические характеристики мотоцикла Восход — 2
Двигатель	Двухтактный
Рабочий объем цилиндра	173,7 см3
Охлаждение	Воздушное
Крутящий момент	1,5 Кгм при 4000 об/мин.
Диаметр цилиндра	61,75 мм
Ход поршня	58 мм
Максимальная мощность	10,5-11,5 л.с. при 5400
Наибольшая скорость	95-100 км.час
Время разгона до 60 км.час	8 секунд
Емкость бензобака	13 литров
Расход топлива при скорости 50 км/час, л/100 км	2,8 литра
Карбюратор	К-36
Вес	112 кг.
Шины	3,25—16?
Тормозной путь при скорости 30 км/час	Не более 7,2 метра

С 1983 по 1993 год выпускалась модель «Восход – 3М». Изменения коснулись практически всех узлов и деталей мотоцикла. В верхней головке шатуна был установлен игольчатый подшипник, а цилиндр двигателя для лучшего охлаждения имеет увеличенные ребра.

Передние амортизаторы снабжены гофрированными резиновыми чехлами (на прежних моделях были металлические), теперь они защищают от грязи и пыли много лучше. Новый руль обеспечивает широкий диапазон регулировок, водителям разного роста ни составит труда подобрать индивидуально под свои габариты. Тормоза снабжены специальными индикаторами, благодаря которым можно легко контролировать состояние тормозных накладок.

Серьезной модернизации подверглось электрооборудование мотоцикла. Он получил новый генератор мощностью 65 Ватт переменного тока, напряжением 12 вольт. Переход на 12-вольтовое электрооборудование позволило применить улучшенные световые приборы, а также облегчить запуск мотора. Фара ФГ-137Б с новым рассеивателем. Над фарой расположена приборная панель, которая объединяет спидометр, контрольные лампы и замок зажигания. Стоп-сигнал включается как от ножного, так и от ручного тормоза. Все электрические соединения выполнены с помощью штекеров.

Ну и конечно внешний вид мотоцикла преобразился благодаря новым деталям облицовки, таким как щиток переднего колеса, зеркала заднего вида и.т.п.

Технические характеристики мотоцикла Восход — 3М
Двигатель	Двухтактный
Рабочий объем цилиндра	173,7 см3
Охлаждение	Воздушное
Степень сжатия	9,5
Диаметр цилиндра	61,72 мм
Ход поршня	58 мм
Максимальная мощность	14 л.с. при 5500-5800
Наибольшая скорость	105 км.час
Зажигание	Электронное, бесконтактное
Емкость бензобака	14 литров
Высота	1090 мм
Длина	2000 мм
Ширина	730 мм
Шины	3,25—16?
Тормозной путь при скорости 60 км/час	20 метров

Подготовка к полной разборке двигателя Восход

И так мотоцикл вымыт и установлен на центральную подставку. Сидение поднято и стоит на упоре.

Не забываем слить отработку масла в специальную емкость вместимостью не менее 500 см в кубе. Сливается масло через специальную пробку в виде болта с медной прокладкой. Находится в нижней части двигателя. Предварительно под отверстие ставим емкость. Затем открываем пробку, в самом конце резьбы придерживаем рукой, чтобы не упала в емкость

Для безопасности слить топливо с бака в канистру. Топливный кран закрыть. Резиновый шланг, идущий на карбюратор отсоединить. Бензобак поставить рядом.

Педаль переключения передач с помощью шлиц и болта на 6 мм с гайкой, крепится на валу переключения скоростей. Так же на валу находится проточка. Поэтому гайка скручивается полностью и болт вынимается из отверстии. Только потом снимается педаль

При установке и эксплуатации обращать внимание на надежность крепления. Педаль пускового механизма так же крепится на шлицах и фиксируется

Снимается очень легко нужно просто ослабить болт на пару оборотов.

Левая крышка двигателя фиксируется от смещения с помощью маленьких кокс и прижимается к картеру с помощью пяти винтов на 6 мм с медными шайбами. Между картером и крышкой устанавливается прокладка

Разбираем и обращаем внимание на резьбу и состояние прокладки

На левой цапфе коленвала с помощью шпонки и гайки с фиксирующей шайбой крепится ведущая звезда моторной цепи. Звездочку снимаем с коленвала. Проверяем резьбу и шпоночную канавку.

Вывинтить винты крепления правой крышки двигателя, снять крышку. Вынуть металлический стержень сцепления из первичного вала коробки. Отсоединить провода от клемм генератора. Чтобы не запутаться при сборке нужно провода подписать. Вывернуть три винта крепления статора генератора и снять статор.

Отвернуть болт крепления якоря генератора и снять кулачок прерывателя и якорь. Если якорь имеет тугую посадку на правой конической цапфе коленчатого вала и не снимается при его покачивании рукой, то в резьбу якоря ввертывают болт с резьбой М10 на 1,5. Вращают ключом за головку и одновременно придерживают якорь рукой до тех пор, пока не упрется в торец цапфы и не снимет якорь.

Отвернуть отверткой три винта крепления крышки правого сальника коленчатого вала, снять с цапфы крышку вместе с запрессованным в нее сальником и снять бумажную прокладку, проложенную между крышкой сальника и стенкой картера.

Разъединить замок задней цепи и снять ее с звездочки вторичного вала. Снимать звезду и крышку сальника коробки не желательно, даже гайку крепления нужно оставить. При разъединении картера может выпасть шестерня и рассыпаться ролики. А в собранном состоянии ролики останутся на месте.

Верхний и нижний резиновые щитки задней цепи освобождаем от хомутов и снимаем.

Не забываем выхлопные трубы. Отворачиваем специальным ключом на цилиндре гайки. Вот и все.

Вывинтить четыре болта крепления двигателя к раме и снять двигатель с рамы.
