Принципы работы и возможные неисправности системы подачи топлива cummins

Описание и характеристики двигателя

Приоритетом компании Cummins Inc была и остается поддержка следующих свойств своей продукции:

  1. Высокая надежность и производительность.
  2. Соответствие экологическим стандартам.

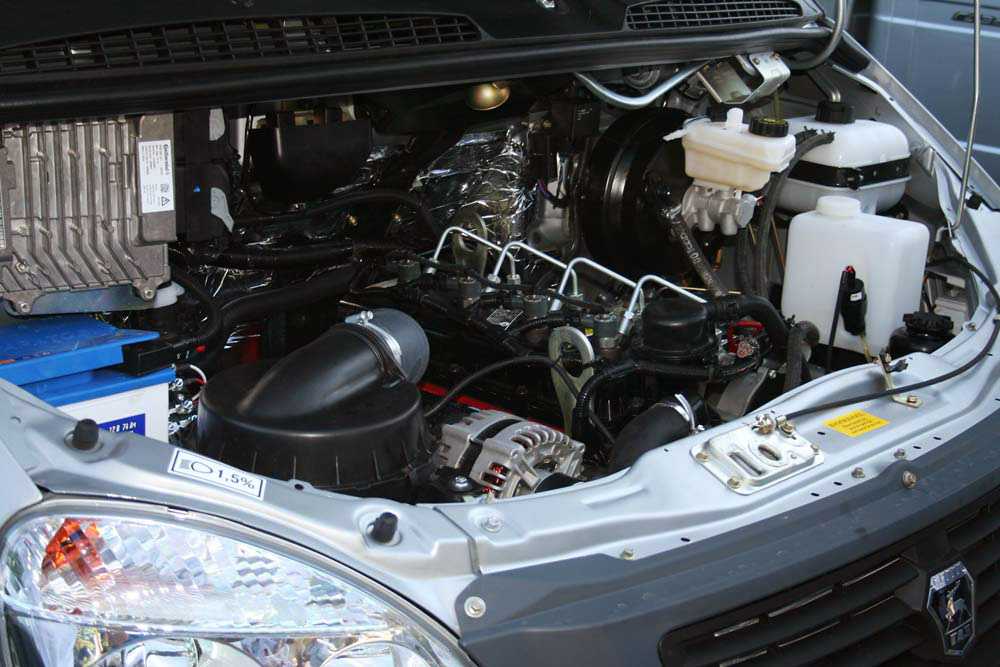

    Двигатель Cummins ISF2.8 на грузовике Газель Next

  3. Низкие эксплуатационные расходы.
  4. Небольшие размеры и вес.

«Газели» комплектуются двигателями Cummins ISF2.8, в полной мере обладающими этими качествами и прекрасно подходящими для малотоннажных грузовиков массой до 3,5 тонны. Машины пользуются спросом, несмотря на более высокую цену, чем аналоги, работающие на бензине. За счет низких эксплуатационных расходов дизеля разница в стоимости быстро окупается.

Что же представляет собой двигатель? Это 4-цилиндровый рядный дизель с турбонаддувом для Газели. Он неприхотлив к качеству топлива и отличается хорошей ремонтопригодностью. Производитель заявляет ресурс в 500 тысяч километров. Блок цилиндров и ГБЦ изготовляются из высокопрочного серого чугуна, гильзы фрезеруются, имеют среднюю фиксацию, в случае износа или повреждения их можно заменить. Поршни составные: юбка алюминиевая, а ее верхняя часть из сплава, устойчивого к высоким температурам.

Принципы работы и возможные неисправности системы подачи топлива Cummins

Марка Cummins – это двигатели с достаточно простой и весьма надёжной системой подачи топлива. Это подтверждают практически все автовладельцы, кто хорошо знаком с автомобилями Валдай и Газель Бизнес.

Ни обслуживание, ни ремонт не обременяют исполнителя какими-либо трудностями. Топливная система придирчива лишь к качеству горючего. Самая известная для Газели и Валдая поломка – выход из строя форсунок – связана именно с использованием плохого топлива. Мнение, что форсунки – слабое место работников автосервисов или самих автомобилей, совершенно ошибочно. Практика показывает, что чаще всего подобные ситуации возникают у тех водителей, кто склонен по дешёвке покупать непроверенное топливо.

В обслуживании и/или ремонте своего авто полагаетесь только на себя? Наш автомагазин обеспечит эффективную экономию вашим силам и средствам. У нас расходные материалы и запчасти Cummins по весьма привлекательным ценам. Ассортимент впечатляет, судите сами:

  • фирменные комплектующие Cummins: топливные форсунки, насосы, поршни и кольца;
  • коренные и шатунные вкладыши;
  • прокладки для двигателя комплектами.

Плюс всевозможные фильтры Cummins (масляные, топливные, воздушные). Мы выбираем расходные материалы со всей ответственностью, делая закупки только у проверенных производителей.

Как устроена система подачи топлива Cummins?

Здесь всё достаточно просто. В качестве ключевых составляющих можно назвать бак, топливопроводы (высокого и низкого давления), фильтры, ТВНД, а также форсунки.

У автомобилей Валдай и Газель нет топливного насоса в баке. Это главное отличие от авто с бензиновыми инжекторными двигателями. Место установки ТВНД – на самом силовом агрегате. Это сделано для того, чтобы максимально снизить протяжённость движения топлива под высоким давлением, которое создаётся насосом.

Топливный фильтр, совмещённый с подкачивающим ручным насосом, располагается между баком и ТВНД. Его составляющие: фильтрующий элемент (сменный), отстойник для воды, подкачивающий насос, всё это – в прочном корпусе. Необходимое ТО подразумевает не промывку, а только замену фильтрующего элемента. Все работы необходимо вести в строго определённой последовательности, с непременной прокачкой всей системы подачи топлива по завершении работ. При малейших сомнениях в своей компетентности лучше всё-таки обратиться в надёжный сервисный центр. Неправильно заменённый фильтр часто приводит к выходу из строя топливных форсунок.

Эти весьма важные элементы могут быть по-разному расположены и конструктивно исполнены на тех или иных двигателях Cummins. Но это не влияет на общий принцип работы. Сначала идёт подача горючего на форсунки под достаточным давлением, а затем происходит распыление топлива на двигательные цилиндры согласно тактам работы. Дозировка горючего идёт с высокой точностью благодаря электромагнитным клапанам форсунок. Эту же функцию несёт электронный блок в системе управления двигателем. Имеющиеся излишки горючего, не распылённые в цилиндры, возвращаются в топливный бак по отдельной магистрали.

Как обслуживать систему подачи топлива Cummins?

Очевидно: сложностей в системе подачи топлива никаких. Это справедливо и для работ по обслуживанию. Единственный минус – не все манипуляции доступны для самостоятельного проведения. Так, для промывки форсунок требуется особая ультразвуковая ванна, а это оборудование есть лишь в сервисных центрах.

Ещё одна профессиональная процедура – это специальная стендовая калибровка форсунок. Их самостоятельный разбор – дело весьма рискованное. Можно спровоцировать затруднения пуска, топливный перерасход, а также нестабильность в работе двигателя.

Особенности конструкции Cummins ISF 2.8

К особенностям конструкции можно отнести в первую очередь тот факт, что рассматриваемый двигатель неприхотлив к применяемому горючему. Это стало возможным благодаря модернизированной, новой системе очистки горючей смеси. На Камминс 2.8 применена японская система питания CommonRail. Данная система предполагает впрыск топлива непосредственно в цилиндры под высоким давлением.

Передовую конструкцию имеет прокладка ГБЦ, в отличие от традиционных прокладок на моторе Камминз прокладка сделана из набора стальных листов. Такая технология предотвращает быстрый прогар детали при высоких температурных нагрузках двигателя.

На китайском двигателе используется четырёх клапанная система ГРМ. Такая конструкция газораспределительного механизма может обеспечить высокие технические данные: мощность, момент и прочность всей конструкции. Привод ГРМ цепной с автоматическим натяжителем, из-за чего привод рассчитан на весь период эксплуатации ДВС до капитального ремонта. Распредвал механизма выполнен в классическом стиле SOHC. Он предполагает один вал верхнего расположения, который установлен в ГБЦ.

Зазоры клапанов

Конструкция дизельного мотора не предполагает установки гидрокомпенсаторов, поэтому по данным производителя, нужно каждые 250 тыс., проходить регулировку тепловых зазоров в клапанах. Нормой для впускных клапанов является зазор в 0.38 мм., и для выпускных клапанов 0,76 мм. Однако, как показала практика и опыт эксплуатации ДВС, в большинстве случаев, к этому сроку зазор в клапанах может увеличиться на 50 процентов и больше.

Следовательно, уменьшится время для выхлопа отработанных газов. Как известно, выхлопные газы на данном моторе принимают участие в работе турбокомпрессора и каталитического нейтрализатора. Поэтому уменьшение работы цикла выхлопа может привести к негативным последствиям для всего двигателя. Исходя из этого, производитель рекомендует проводить проверку зазора клапанов через 80 тыс., км., пробега. Ну а отечественные мотористы считают, что проверку зазора в клапанах и в случае необходимости, регулировку следует проводить через 15 тыс., км.

Топливный насос

Топливный насос, важная деталь ДВС, связанная с многими неисправностями мотора. Он имеет очень сложную конструкцию, которая исключает возможность ремонта в домашней обстановке. Но несмотря на возможные неисправности, ТНВД надёжно обеспечивает бесперебойное давление в 1800 бар. Электронный контролёр управляет качеством и количеством поступающего горючего в топливные форсунки.

Система охлаждения

Система охлаждения имеет замкнутую конструкцию с принудительной циркуляцией охлаждающей жидкостью. Данную систему можно настроить для работы в любых климатических условиях. Что даёт возможность эксплуатировать двигатель в любых российских регионах.

Место компании в мировом производстве, главные конкуренты

Сегодня многие производители техники предпочитают купить двигатель Камминз, благодаря надежности, огромному ассортименту и неприхотливости в эксплуатации. За годы деятельности компания Cumminsзаняла ведущие позиции в сфере изготовления дизельных и газовых моторов, а также генераторных установок. Сегодня более миллиона моторов установлено на грузовиках, специальной технике, автобусах и другом транспорте.

Предприятие давно работает на рынке, имеет офисы более чем в 190 странах мира и около 55 000 сотрудников. Среднегодовая прибыль производителя последние годы составляет около 2 миллиардов долларов США. Кроме того, в Камминз работает свыше 7200 дилерских центров, что свидетельствует о широком охвате потребителей.

Catepillar — один из крупнейших производителей горнодобывающей и строительной техники. Предприятие работает более 75 лет на рынке, выпускает дизельные и газо-поршневые установки. Ее оборудование успешно применяется на автобусах, грузовых машинах, установках для добычи нефти и газа, морских судах. К наиболее популярным относятся серии моторов С7, С32, С11, С15, С18 и другие. Мощность моторов колеблется в широком диапазоне и может достигать 1800 лошадиных сил.

Detroit Diesel — компания, работающая с 1938 года, как подразделение GM и являющееся самостоятельным отделом с 1974-го. Производитель выпускает силовые агрегаты для больших грузовиков, генераторных установок, тягачей, экскаваторов и погрузчиков. Мощность моторов от 250 до 665 лошадиных сил.

Продукция Cummins выгодно отличается лучшей компактностью, простотой конструкции, небольшим весом. При необходимости можно быстро выявить неисправность и сделать ремонт двигателей Камминз в одном из многочисленных сервисных центров. Конкуренты, как правило, не могут похвастаться такой разветвленностью сети в РФ.

Экономичность и безопасность дизельных двигателей Cummins


Одно из главных достоинств дизельных двигателей Cummins – их экономичность. Но даже если не брать в расчет экономию денег, то возможность избавиться от извечного беспокойства автомобилиста, хватит ли бензина до заправки, дорогого стоит!

Залить топливо в бак перед дорогой и не волноваться во время пути о том, что топливо может закончиться, – истинное удовольствие. Кроме того, дизельные двигатели Cummins настолько выносливы, что работают даже тогда, когда по всем показателям работать уже не должны.

Хотя экономичность дизельного двигателя не означает экономию на обслуживании машины. Абсолютное большинство водителей с опытом эксплуатация дизелей Cummins единодушны во мнении, что принцип «Лить все что угодно – хоть солярку из-под трактора, хоть подсолнечное масло» – ни к чему хорошему не приведет.

Дизельный двигатель быстро выйдет из строя и не станет работать даже после многочисленных попыток его воскресить. Необходимо предпринимать хотя бы минимальные меры по обслуживанию дизеля Cummins – тогда он будет служить долго и безотказно.

Необходимо своевременно заливать масло нужного типа, топливо высокого качества (отфильтрованное или отсепарированное), своевременно проверять и заменять патрубки системы охлаждения, распылителей и т. д.

Безопасность дизельного двигателя Каменс, убеждены владельцы дизельных автомобилей, гораздо важнее его экономичности. Сэкономить на топливе – хорошо. Но лопнувший топливный патрубок и топливо, ручьем заливающее горячий двигатель и провода, могут вызвать только сожаление о том, что они не были вовремя заменены.

В таких случаях нужно заглушить двигатель, протереть тряпочкой, заменить патрубок – и можно ехать дальше, так как возможность возгорания или взрыва с угрозой для жизни будет сведена к минимуму.

Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8

Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Это интересно: Замена левой опоры двигателя Рено Логан

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Двигатели, использующие природный газ

Не менее востребованными являются моторы, которые при работе используют природный газ. Они устанавливаются на автобусную технику, карьерные самосвалы и генераторы. Рассмотрим несколько вариантов.

QSB 6.7G

Тихий и надежный мотор, работающий на природном газе и предназначенный для установки на автобусах, грузовиках со средней грузоподъемностью и профессиональной спецтехнике. Построен на базе мотора ISB6.7 G. Работает на 100-процентном газовом топливе, но может функционировать также на биометане.

ISX 12G

Двигатель работает на природном газе и подходит для применения на транспорте с большой грузоподъемностью. Применяется на грузовиках, тракторах и мусоровозах. Имеет продуманную технологию сгорания и рециркуляции выхлопных газов, отличается хорошей тяговитостью и экономией топлива. К особенностям стоит отнести электронное управление, мощный турбированный компрессор, высокоэффективный охладитель смазки. Комплектуется автоматической и ручной трансмиссией.

Характеристики:

Характеристики Cummins QSB 6.7G Cummins ISX 12G
Мощность, л.с. 133-275 320-400
Вес, кг 485 1202
Степень сжатия 16,7 16,7
Ресурс, тыс.км 500 500

В ассортименте имеются и другие модели QSK 19G,QSV 81, QSV 91 и т д.

Описание ДВС Камминз 2.8

Cummins ISF2.8 — представляет собой четырёхтактный силовой агрегат, с дизельным питанием. Объём и мощность, 2781 куб., см., 120 л., сил, соответственно. Небольшой расход, предполагают применение данного мотора на коммерческих автомобилях типа Газель. Применение силовых установок Cummins на отечественных малотоннажных грузовиках началось с 2010 года. Первые моторы шли без каталитического нейтрализатора и соответствовали экологическим нормам Евро 3. Но с каждым годом требования экологических норм ужесточались. Поэтому мотор Cummins был доработанный до соответствия экологическим нормам Евро 4. Спустя два года Газели комплектовались только новыми образцами Cummins 2.8.

Интересный факт двигатель с нормами Евро 3 не обустраивали специальными системами, которые бы обеспечивали соответствие третьего экологического класса. А как известно, такие устройства как нейтрализатор убивают мощность и уменьшают максимальный крутящий момент. Поэтому данная модификация обладает максимальной мощностью и высоким крутящим моментом на меньших оборотах, чем движок соответствующий стандартам Евро 4.

Турбо

Все модификации Камминз оснащаются турбокомпрессором и охладителем наддувочного воздуха, кратко интеркулером. Благодаря использованию турбины, при небольшом объёме удалось получить большой крутящий момент и высокую мощность.

Что очень важно, работа турбины не снижает экономичность силового агрегата, и не увеличивает расход горючего. Который составляет чуть больше 10 литров на 100 км пробега

И это при скорости 80 км., час. А если снизить скорость до 60 км., час, то расход солярки уменьшится до восьми с половиной литров.

Силовой агрегат Камминз создан по традиционной схеме конструкции дизельных ДВС. В основу мотора входит цельнолитой, из серого особо прочного чугуна блок цилиндров и головка БЦ выполненная тем же способом, из того же материала. В блок устанавливаются фрезерованные вставные гильзы, что значительно облегчает возможный ремонт цилиндров.

Коленчатый вал имеет сложную конструкцию, совмещённую с зубчатым диском, дающим импульс для датчика указывающего положение коленчатого вала, также совместно с коленвалом выполнен шкив привода вспомогательных агрегатов.

ГРМ

Газораспределительный механизм тира SOHC, если простыми словами, то один верхнерассположенный распределительный вал, находится в головке БЦ, привод механизма осуществляется однорядной цепью со стороны маховика. В головке разместились шестнадцать клапанов, материал их изготовления — жаропрочная сталь, причём штоки клапанов дополнительно хромированные. Привод клапанов осуществляется традиционно через коромысла. Все клапаны идентичны, более того, их конструкция одинаковая, но менять их местами ни в коем случае нельзя, так как каждый клапан подгоняется под определённое место.

Топливная система CommonRail

Силовой агрегат оборудован топливной системой CommonRail от немецкого производителя Bosch. Топливные форсунки, верхнего расположения, устанавливаются по центру цилиндров. Данная схема упрощает силовую установку без снижения эксплуатационных и технических характеристик.

Система облегченного запуска

Силовой агрегат оборудован системой облегчённого пуска двигателя в зимних условиях при низких минусовых температурах. Для этих целей, впускной коллектор оборудован электрической спиралью, она подогревает воздух при запуске мотора. В топливном фильтре, так же имеется электрический подогрев.

Выводы

В общих чертах Cummins ISF2.8, это простой движок, обладающий высокими техническими данными и приспособленный для езды по российским дорогам.

Производитель утверждает, что благодаря простому устройству, конструктивным особенностям и применению решений проверенных временем, при правильной, грамотной и бережной эксплуатации двигатель может пройти без ремонта 500 тыс., км. Но о какой бережной эксплуатации может идти речь, если мотор объёмом 2.8 литров, должен тянуть грузовик полной массой более 7 тонн.

В реальности, двигатели Камминз требуют серьёзного ремонта гораздо раньше. Западные специалисты считают, что это из-за низкого качества российского дизельного топлива. Но времена, когда на заправках, вместо солярки разливали непонятно что, давно прошли. Причина кроется в просчётах инженеров. Вполне возможно, если на Газели с мотором Камминс грузить вместо трёх одну тонну груза, то мотор проработает 500 тыс., км без поломок, но тогда, это будет совсем другой двигатель.

Диагностика и ремонт топливной системы Cummins

К выходу из строя топливной системы Камминс чаще всего приводят следующие причины:

  • перегрев двигателя;
  • применение низкокачественного топлива и

    масла

    ;

  • нарушение регламентированных заводом-изготовителем сроков обслуживания двигателей Cummins в сервисном центре;
  • нарушение рекомендуемого процесса эксплуатации.

Часто встречаются случаи разгерметизации топливной магистрали, при которой в нее попадает воздух. Места подтеков топлива трудно определить визуально. Для того чтобы правильно обнаружить дефект топливопровода, необходимо внимательно относиться к косвенным признакам, указывающим на возможную поломку этого элемента:

  • не запускается мотор;
  • в течение рабочей смены наблюдается неустойчивая работа, как мотора, так и педали газа, нарастание оборотов, не соответствующее линейным характеристикам;
  • двигатель глохнет при резком повышении оборотов;
  • сложности при запуске мотора. Время на запуск двигателя увеличивается, может потребоваться применение «быстрого пуска», а всю смену двигатель может работать бесперебойно.

Не имея достаточного опыта, водители объясняют для себя эти факторы плохо прогретым мотором, некачественным топливом, разрядкой АКБ, изменением температуры воздуха или плохим контактом датчиков. Тем не менее, к таким признакам нужно относиться серьезно.

Опытные водители рекомендуют при появлении одного или нескольких указанных выше признаков, обращаться к специалистам для проведения квалифицированной диагностики. Устранить вовремя обнаруженные неполадки в условиях центра будет достаточно несложно. Проигнорировав первые признаки, и не проведя своевременную диагностику, можно довести двигатель до того, что ему потребуется ремонт.

Ремонт топливных систем Cummins мероприятие не самое быстрое и дешевое, поэтому если двигатель стал работать нестабильно, следует соблюдать приведенные выше рекомендации, что позволит снизить затраты на капитальный

ремонт двигателя

и предотвратить простои техники.

Газораспределительный механизм двигателя Cummins


Экономичность, мощность и надежность невозможны без правильного и эффективного механизма газораспределения.

Прокладка

головки двигателя, которая часто прогорает на других дизельных двигателях, используется наборная, т.е. состоит из отдельных стальных листов. Она не требует подтяжки на протяжении всего срока эксплуатации.

Двигатели, устанавливаемые на автомобили «Камаз» и «Газель», имеют 4-х клапанную систему ГРМ, что обеспечивает большую мощность и ресурс двигателя. Можно напомнить некоторые нюансы в их изготовлении, которые обеспечивают такие преимущества:

  • Штоки клапанов хромируются и изготовливаютсяены из жаропрочных сплавов стали. Это уменьшает шансы образования задиров и усиливает механическую прочность деталей.
  • Выпускные клапана изготовлены их хром-кремниевого сплава. Этим повышается термическая стойкость и теплообмен данного узла.

Расположение распредвала традиционное. Он имеет цепной привод и гидравлический натяжитель цепи ГРМ.

Регулировку клапанов необходимо производить каждые 250 000 км. Двигатель работает нормально, когда зазор во впускных клапанах составляет не более 0,38 мм, а на выпускных – не более 0,76 мм. Завод-изготовитель рекомендует проверять зазоры клапанов каждые 80 000 км.

Особенностью данной марки является то, что направляющие клапанов и седла не являются частью головки. Они в нее запрессовываются. Это большой плюс при ремонте двигателя, поскольку дает возможность производить многократный ремонт узла без ухудшения качества.

Технические характеристики модели Cummins ISF 2.8

Дизельный мотор Cummins ISF 2.8, оборудованный турбонаддувом и интеркулером, имеет в своем составе 4 цилиндра с рабочим объемом 2,8 литров и способен развивать мощность 120 л.с.

Тяговое усилие и отличную динамику разгона обеспечивает крутящий момент мотора который в данном случае составляет 270 Нм. Следует отметить, что именно за счет высокого крутящего момента этот двигатель значительно опередил аналогичные моторы как отечественных, так и зарубежных производителей.

Ресурс агрегата увеличен до 500 тыс. километров пробега, что, безусловно, свидетельствует о надежности агрегата.

Система зажигания микропроцессорная. Именно использование процессоров и электроники позволяет достичь высоких параметров в данной двигательной установке.

Блок цилиндров ISF 2.8 отлит из серого чугуна, который обеспечивает высокую прочность. Гильзы цилиндров ремонтопригодны, а также могут быть заменены по мере необходимости. Кстати, клапаны оборудованы усиленными пружинами.

Клапаны цилиндров изготовлены из жаропрочной стали и оборудованы хромированными шторками. Это предотвращает появление задиров на клапанах. Хотя все клапаны имеют идентичную конструкцию, они не взаимозаменяемы. Чтобы не ошибиться с их установкой, на каждом клапане имеется особая гравировка.

Головка блока цилиндров устойчива к коррозии благодаря тому, что изготовлена не из стали, а из алюминия. Этот же фактор позволяет снизить общую массу мотора.

Немаловажный параметр:

расход топлива

данным двигателем составляет 8,7/10,1 л. дизельного топлива на 100 км пробега при скорости 60 км/час. Конструкция мотора отличается своей простотой. Он разрабатывался как универсальный, поэтому его можно установить на большинство современных грузовиков среднего размера.

После установки такой мотор очень легко обслуживать, поскольку в нем обеспечен быстрый доступ ко всем узлам, требующим периодического осмотра и ремонта.

Как устроен силовой агрегат

Конструктивно двигатели Камминз представляют собой 4-тактный мотор на дизельном топливе, имеющий в составе несколько основных компонентов:

ГРМ (газораспределительный механизм). Необходим для подачи в цилиндры готовой смеси и отвода газов. КШМ (кривошипно-шатунный механизм). Преобразует движение поршня во вращение коленвала и тем самым обеспечивает движение автомобиля. Со состав КШМ входят цилиндры, сам коленвал, головка блока цилиндров, поршни и т. д. Форсунки (инжекторы). Подают горючее в камеру сгорания в том объеме, который необходим и указывается электронным блоком управления.

Питающая система. Формирует нужную пропорцию горючего для подачи в цилиндры. Отметим, что мотор Камминз имеет систему питания двигателя, которая очень похожа на классический бензиновый ДВС с электронным впрыском. Охлаждение и смазка. В двигателях Cummins применяется стандартная охлаждающая и смазывающая системы.

Применение турбированного наддува позволяет поднять мощность мотора на 20-40 процентов в сравнении с классическими «атмосферниками». С другой стороны, это ведет к росту рабочей температуры двигателя и повышению нагрузки на систему охлаждения.

Эксплуатация

Чтобы «Газель» с двигателем Cummins ISF2.8 служила долго и без поломок, необходимо соблюдать некоторые правила. Одно из самых важных — заправляйтесь топливом, соответствующим сезону. Прежде чем запустить двигатель, проверьте уровни масла и охлаждающей жидкости. Убедитесь в исправности приборов освещения и сигнализации, стеклоочистителя и системы обмыва лобового стекла. До начала движения проверьте состояние колес.

Запустите двигатель (при необходимости используйте предпусковой подогреватель) и дайте ему прогреться. Некоторое время после начала движения следует ехать на пониженных передачах без больших нагрузок, чтобы прогрелось масло в МКПП и заднем мосту

Это особенно важно при низких температурах воздуха. Постепенно можно увеличивать нагрузку и пользоваться всеми передачами


Будьте осторожны при проезде глубоких луж и сразу после мойки автомобиля. Если в тормозные механизмы колес попадает вода, их эффективность резко падает. В этом случае следует двигаться с небольшой скоростью и притормаживать для нагрева механизма и испарения воды.

Чтобы избежать излишних нагрузок на двигатель и трансмиссию, не следует долго двигаться при низких оборотах мотора (менее 1500 об./мин), лучше переключиться на низшую передачу. По той же причине желательно двигаться плавно, без резких ускорений и торможений.

После завершения поездки не останавливайте двигатель сразу, пусть поработает минуту или две на холостых оборотах для равномерного понижения температуры двигателя и турбокомпрессора

Это особенно важно после высоких нагрузок при движении

Двигатель ГАЗ 560

Русский «Штаер» появился на Горьковском автозаводе в 1998 году, когда австрийская компания продала лицензию россиянам. По испытаниям среди всех дизелей австрийский мотор оказался лучшим:

Это интересно: Можно ли сделать самостоятельно силовые пороги на авто

Готовый к установке подержанный мотор ГАЗ 560

  • Был нетребователен к топливу;
  • Хорошо запускался при минусовых температурах;
  • Имел хорошую динамику и высокий КПД;
  • Экономно расходовал солярку.

Первые экземпляры моторов собирались горьковчанами в основном из импортных деталей, поэтому и качество было отменным. Было запланировано производить 250 тыс. экземпляров в год с учетом, что продукция будет поставляться и на другие предприятия России.

Основное отличие ДВС ГАЗ 560 – моноблочная конструкция. Блок и головка блока цилиндров были неотделимые друг от друга и представляли собой единое целое. Преимущества такой конструкции:

  • нет прокладки головки блока, и замена ее при перегреве не требуется;
  • охлаждающая жидкость не попадает в масло, потому что прокладка не прогорает;
  • головка блока не может ослабнуть, так как она является монолитной частью блока.

Процесс проведения ремонта двигателя для Газели

Следует отметить, что в теории всегда все лучше, чем на практике, а опытные образцы – это еще не показатель. В дальнейшем с российским «Штаейером» возникало немало проблем, и виной тому чисто российские факторы. Качество топлива порой оказывалось таким, что не выдерживал даже самый адаптированный российский дизель. А после того, как детали для мотора стали изготавливаться в России, моторы из строя стали выходить гораздо чаще.

Двигатели, использующие природный газ

Не менее востребованными являются моторы, которые при работе используют природный газ. Они устанавливаются на автобусную технику, карьерные самосвалы и генераторы. Рассмотрим несколько вариантов.

QSB 6.7G

Тихий и надежный мотор, работающий на природном газе и предназначенный для установки на автобусах, грузовиках со средней грузоподъемностью и профессиональной спецтехнике. Построен на базе мотора ISB6.7 G. Работает на 100-процентном газовом топливе, но может функционировать также на биометане.

ISX 12G

Двигатель работает на природном газе и подходит для применения на транспорте с большой грузоподъемностью. Применяется на грузовиках, тракторах и мусоровозах. Имеет продуманную технологию сгорания и рециркуляции выхлопных газов, отличается хорошей тяговитостью и экономией топлива. К особенностям стоит отнести электронное управление, мощный турбированный компрессор, высокоэффективный охладитель смазки. Комплектуется автоматической и ручной трансмиссией.

Характеристики:

Характеристики Cummins QSB 6.7G Cummins ISX 12G
Мощность, л.с. 133-275 320-400
Вес, кг 485 1202
Степень сжатия 16,7 16,7
Ресурс, тыс.км 500 500

В ассортименте имеются и другие модели QSK 19G,QSV 81, QSV 91 и т д.

Типичные проблемы и ремонт

Из самых распространенных неисправностей двигателей Cummins можно выделить следующие:

  • Двигатель запускается нормально, но дымит.

    Это возможно свидетельствует о наличии воздуха в топливной системе, необходимо ее прокачать, а так же проверить всасывающий клапан на его герметичность.

  • Низкое давление масла в двигателе.

    Возможно проблема в масляном фильтре. В некоторых моделях есть два масляных фильтра, для грубой и тонкой очистки масла. Проверьте оба.

  • Двигатель быстро перегревается.

    Осмотрите патрубки системы охлаждения, возможно один из них поврежден или деформирован, что препятствует нормальной циркуляции охлаждающей жидкости.

Коды ошибок

  • 111 – красный – неисправен блок управления двигателя, критическая ошибка.
  • 112 – красный – отсутствует сигнал от датчика синхронизации впрыска.
  • 113 – желтый – проблема с электропитанием в системе впрыска топлива.
  • 114 – желтый – обрыв электроцепи.
  • 115 – красный – отсутствует сигнал с датчиков оборотов и положения коленвала.

Полный список ошибок можно скачать по этой ссылке.

Где применяются силовые установки Cummins

Перечень сфер применения огромен, двигатель Cummins получил широкое распространение во многих областях, таких, как:

  • Автотранспортная промышленность (грузовые автомобили, автобусы и т.п.);
  • Оборонно-промышленный комплекс (танки, БТР и прочая военная техника);
  • Тяжёлая карьерная техника (самосвалы, тягачи и т.п.);
  • Сельскохозяйственная техника (трактора, комбайны и т.п.);
  • Строительная техника (подъёмные краны, самосвалы и пр.);
  • Водные виды транспорта;
  • Дизельные электростанции.

Одна из особенностей такой популярности силовых установок марки, использование топлива широкого фракционного состава, включающие в себя как бензиновые, так и дизельные фракции. Благодаря этому, использовать технику, работающую от моторов данной марки намного выгодней с финансовой точки зрения, чем прибегать к услугам техники конкурентов.

Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8

Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Это интересно: Замена левой опоры двигателя Рено Логан

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Общая информация по дизельным двигателям Cummins ISF 2.8.

Компания Cummins представляет последнюю серию дизельных двигателей ISF, которые идеально подходят для использования на автомобилях, предназначенных для малого бизнеса.

Ключевой особенностью этой серии является высокая производительность в сочетании с низкими эксплуатационными расходами. Кроме того, они характеризуются традиционной для Cummins надежностью. С экологической точки зрения данный двигатель отличается низким уровнем шума и выбросов.

Хотя модельный ряд Cummins очень разнообразен, серия ISF была разработана как один из легких моторов повышенной производительности для установки на легкие грузовики и фургоны коммерческого назначения. Это значит, что, несмотря на компактность мотора, он способен обеспечить достаточный крутящий момент и мощность.

Также, устанавливать данный агрегат на небольших грузовых автомобилях позволяет усовершенствованная система теплоотвода, которая дает возможность двигателю работать на повышенных температурах, экономя пространство за счет дополнительной системы охлаждения и тем самым уменьшая минимальные размеры и стоимость автомобиля. При этом модульная архитектура мотора делает возможной последующую его модернизацию. Это позволит сделать двигатель еще более экологически чистым и приспособит его под постоянно ужесточающиеся требования экологической безопасности.

Среди конкурентных параметров дизеля Cummins ISF 2.8 можно отметить его:

  • малые габариты и вес;
  • соответствие международным требованиям экологической безопасности;
  • высокую надежность и производительность.

Благодаря такому подходу к изготовлению своей продукции, концерн Cummins намного опережает своих конкурентов и продолжает занимать лидирующие позиции на рынке дизельных двигателей средней и большой мощности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Принципы работы и возможные неисправности системы подачи топлива cummins

Описание и характеристики двигателя

Приоритетом компании Cummins Inc была и остается поддержка следующих свойств своей продукции:

  1. Высокая надежность и производительность.
  2. Соответствие экологическим стандартам.

    Двигатель Cummins ISF2.8 на грузовике Газель Next

  3. Низкие эксплуатационные расходы.
  4. Небольшие размеры и вес.

«Газели» комплектуются двигателями Cummins ISF2.8, в полной мере обладающими этими качествами и прекрасно подходящими для малотоннажных грузовиков массой до 3,5 тонны. Машины пользуются спросом, несмотря на более высокую цену, чем аналоги, работающие на бензине. За счет низких эксплуатационных расходов дизеля разница в стоимости быстро окупается.

Что же представляет собой двигатель? Это 4-цилиндровый рядный дизель с турбонаддувом для Газели. Он неприхотлив к качеству топлива и отличается хорошей ремонтопригодностью. Производитель заявляет ресурс в 500 тысяч километров. Блок цилиндров и ГБЦ изготовляются из высокопрочного серого чугуна, гильзы фрезеруются, имеют среднюю фиксацию, в случае износа или повреждения их можно заменить. Поршни составные: юбка алюминиевая, а ее верхняя часть из сплава, устойчивого к высоким температурам.

Принципы работы и возможные неисправности системы подачи топлива Cummins

Марка Cummins – это двигатели с достаточно простой и весьма надёжной системой подачи топлива. Это подтверждают практически все автовладельцы, кто хорошо знаком с автомобилями Валдай и Газель Бизнес.

Ни обслуживание, ни ремонт не обременяют исполнителя какими-либо трудностями. Топливная система придирчива лишь к качеству горючего. Самая известная для Газели и Валдая поломка – выход из строя форсунок – связана именно с использованием плохого топлива. Мнение, что форсунки – слабое место работников автосервисов или самих автомобилей, совершенно ошибочно. Практика показывает, что чаще всего подобные ситуации возникают у тех водителей, кто склонен по дешёвке покупать непроверенное топливо.

В обслуживании и/или ремонте своего авто полагаетесь только на себя? Наш автомагазин обеспечит эффективную экономию вашим силам и средствам. У нас расходные материалы и запчасти Cummins по весьма привлекательным ценам. Ассортимент впечатляет, судите сами:

  • фирменные комплектующие Cummins: топливные форсунки, насосы, поршни и кольца;
  • коренные и шатунные вкладыши;
  • прокладки для двигателя комплектами.

Плюс всевозможные фильтры Cummins (масляные, топливные, воздушные). Мы выбираем расходные материалы со всей ответственностью, делая закупки только у проверенных производителей.

Как устроена система подачи топлива Cummins?

Здесь всё достаточно просто. В качестве ключевых составляющих можно назвать бак, топливопроводы (высокого и низкого давления), фильтры, ТВНД, а также форсунки.

У автомобилей Валдай и Газель нет топливного насоса в баке. Это главное отличие от авто с бензиновыми инжекторными двигателями. Место установки ТВНД – на самом силовом агрегате. Это сделано для того, чтобы максимально снизить протяжённость движения топлива под высоким давлением, которое создаётся насосом.

Топливный фильтр, совмещённый с подкачивающим ручным насосом, располагается между баком и ТВНД. Его составляющие: фильтрующий элемент (сменный), отстойник для воды, подкачивающий насос, всё это – в прочном корпусе. Необходимое ТО подразумевает не промывку, а только замену фильтрующего элемента. Все работы необходимо вести в строго определённой последовательности, с непременной прокачкой всей системы подачи топлива по завершении работ. При малейших сомнениях в своей компетентности лучше всё-таки обратиться в надёжный сервисный центр. Неправильно заменённый фильтр часто приводит к выходу из строя топливных форсунок.

Эти весьма важные элементы могут быть по-разному расположены и конструктивно исполнены на тех или иных двигателях Cummins. Но это не влияет на общий принцип работы. Сначала идёт подача горючего на форсунки под достаточным давлением, а затем происходит распыление топлива на двигательные цилиндры согласно тактам работы. Дозировка горючего идёт с высокой точностью благодаря электромагнитным клапанам форсунок. Эту же функцию несёт электронный блок в системе управления двигателем. Имеющиеся излишки горючего, не распылённые в цилиндры, возвращаются в топливный бак по отдельной магистрали.

Как обслуживать систему подачи топлива Cummins?

Очевидно: сложностей в системе подачи топлива никаких. Это справедливо и для работ по обслуживанию. Единственный минус – не все манипуляции доступны для самостоятельного проведения. Так, для промывки форсунок требуется особая ультразвуковая ванна, а это оборудование есть лишь в сервисных центрах.

Ещё одна профессиональная процедура – это специальная стендовая калибровка форсунок. Их самостоятельный разбор – дело весьма рискованное. Можно спровоцировать затруднения пуска, топливный перерасход, а также нестабильность в работе двигателя.

Особенности конструкции Cummins ISF 2.8

К особенностям конструкции можно отнести в первую очередь тот факт, что рассматриваемый двигатель неприхотлив к применяемому горючему. Это стало возможным благодаря модернизированной, новой системе очистки горючей смеси. На Камминс 2.8 применена японская система питания CommonRail. Данная система предполагает впрыск топлива непосредственно в цилиндры под высоким давлением.

Передовую конструкцию имеет прокладка ГБЦ, в отличие от традиционных прокладок на моторе Камминз прокладка сделана из набора стальных листов. Такая технология предотвращает быстрый прогар детали при высоких температурных нагрузках двигателя.

На китайском двигателе используется четырёх клапанная система ГРМ. Такая конструкция газораспределительного механизма может обеспечить высокие технические данные: мощность, момент и прочность всей конструкции. Привод ГРМ цепной с автоматическим натяжителем, из-за чего привод рассчитан на весь период эксплуатации ДВС до капитального ремонта. Распредвал механизма выполнен в классическом стиле SOHC. Он предполагает один вал верхнего расположения, который установлен в ГБЦ.

Зазоры клапанов

Конструкция дизельного мотора не предполагает установки гидрокомпенсаторов, поэтому по данным производителя, нужно каждые 250 тыс., проходить регулировку тепловых зазоров в клапанах. Нормой для впускных клапанов является зазор в 0.38 мм., и для выпускных клапанов 0,76 мм. Однако, как показала практика и опыт эксплуатации ДВС, в большинстве случаев, к этому сроку зазор в клапанах может увеличиться на 50 процентов и больше.

Следовательно, уменьшится время для выхлопа отработанных газов. Как известно, выхлопные газы на данном моторе принимают участие в работе турбокомпрессора и каталитического нейтрализатора. Поэтому уменьшение работы цикла выхлопа может привести к негативным последствиям для всего двигателя. Исходя из этого, производитель рекомендует проводить проверку зазора клапанов через 80 тыс., км., пробега. Ну а отечественные мотористы считают, что проверку зазора в клапанах и в случае необходимости, регулировку следует проводить через 15 тыс., км.

Топливный насос

Топливный насос, важная деталь ДВС, связанная с многими неисправностями мотора. Он имеет очень сложную конструкцию, которая исключает возможность ремонта в домашней обстановке. Но несмотря на возможные неисправности, ТНВД надёжно обеспечивает бесперебойное давление в 1800 бар. Электронный контролёр управляет качеством и количеством поступающего горючего в топливные форсунки.

Система охлаждения

Система охлаждения имеет замкнутую конструкцию с принудительной циркуляцией охлаждающей жидкостью. Данную систему можно настроить для работы в любых климатических условиях. Что даёт возможность эксплуатировать двигатель в любых российских регионах.

Место компании в мировом производстве, главные конкуренты

Сегодня многие производители техники предпочитают купить двигатель Камминз, благодаря надежности, огромному ассортименту и неприхотливости в эксплуатации. За годы деятельности компания Cumminsзаняла ведущие позиции в сфере изготовления дизельных и газовых моторов, а также генераторных установок. Сегодня более миллиона моторов установлено на грузовиках, специальной технике, автобусах и другом транспорте.

Предприятие давно работает на рынке, имеет офисы более чем в 190 странах мира и около 55 000 сотрудников. Среднегодовая прибыль производителя последние годы составляет около 2 миллиардов долларов США. Кроме того, в Камминз работает свыше 7200 дилерских центров, что свидетельствует о широком охвате потребителей.

Catepillar — один из крупнейших производителей горнодобывающей и строительной техники. Предприятие работает более 75 лет на рынке, выпускает дизельные и газо-поршневые установки. Ее оборудование успешно применяется на автобусах, грузовых машинах, установках для добычи нефти и газа, морских судах. К наиболее популярным относятся серии моторов С7, С32, С11, С15, С18 и другие. Мощность моторов колеблется в широком диапазоне и может достигать 1800 лошадиных сил.

Detroit Diesel — компания, работающая с 1938 года, как подразделение GM и являющееся самостоятельным отделом с 1974-го. Производитель выпускает силовые агрегаты для больших грузовиков, генераторных установок, тягачей, экскаваторов и погрузчиков. Мощность моторов от 250 до 665 лошадиных сил.

Продукция Cummins выгодно отличается лучшей компактностью, простотой конструкции, небольшим весом. При необходимости можно быстро выявить неисправность и сделать ремонт двигателей Камминз в одном из многочисленных сервисных центров. Конкуренты, как правило, не могут похвастаться такой разветвленностью сети в РФ.

Экономичность и безопасность дизельных двигателей Cummins


Одно из главных достоинств дизельных двигателей Cummins – их экономичность. Но даже если не брать в расчет экономию денег, то возможность избавиться от извечного беспокойства автомобилиста, хватит ли бензина до заправки, дорогого стоит!

Залить топливо в бак перед дорогой и не волноваться во время пути о том, что топливо может закончиться, – истинное удовольствие. Кроме того, дизельные двигатели Cummins настолько выносливы, что работают даже тогда, когда по всем показателям работать уже не должны.

Хотя экономичность дизельного двигателя не означает экономию на обслуживании машины. Абсолютное большинство водителей с опытом эксплуатация дизелей Cummins единодушны во мнении, что принцип «Лить все что угодно – хоть солярку из-под трактора, хоть подсолнечное масло» – ни к чему хорошему не приведет.

Дизельный двигатель быстро выйдет из строя и не станет работать даже после многочисленных попыток его воскресить. Необходимо предпринимать хотя бы минимальные меры по обслуживанию дизеля Cummins – тогда он будет служить долго и безотказно.

Необходимо своевременно заливать масло нужного типа, топливо высокого качества (отфильтрованное или отсепарированное), своевременно проверять и заменять патрубки системы охлаждения, распылителей и т. д.

Безопасность дизельного двигателя Каменс, убеждены владельцы дизельных автомобилей, гораздо важнее его экономичности. Сэкономить на топливе – хорошо. Но лопнувший топливный патрубок и топливо, ручьем заливающее горячий двигатель и провода, могут вызвать только сожаление о том, что они не были вовремя заменены.

В таких случаях нужно заглушить двигатель, протереть тряпочкой, заменить патрубок – и можно ехать дальше, так как возможность возгорания или взрыва с угрозой для жизни будет сведена к минимуму.

Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8

Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Это интересно: Замена левой опоры двигателя Рено Логан

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Двигатели, использующие природный газ

Не менее востребованными являются моторы, которые при работе используют природный газ. Они устанавливаются на автобусную технику, карьерные самосвалы и генераторы. Рассмотрим несколько вариантов.

QSB 6.7G

Тихий и надежный мотор, работающий на природном газе и предназначенный для установки на автобусах, грузовиках со средней грузоподъемностью и профессиональной спецтехнике. Построен на базе мотора ISB6.7 G. Работает на 100-процентном газовом топливе, но может функционировать также на биометане.

ISX 12G

Двигатель работает на природном газе и подходит для применения на транспорте с большой грузоподъемностью. Применяется на грузовиках, тракторах и мусоровозах. Имеет продуманную технологию сгорания и рециркуляции выхлопных газов, отличается хорошей тяговитостью и экономией топлива. К особенностям стоит отнести электронное управление, мощный турбированный компрессор, высокоэффективный охладитель смазки. Комплектуется автоматической и ручной трансмиссией.

Характеристики:

Характеристики Cummins QSB 6.7G Cummins ISX 12G
Мощность, л.с. 133-275 320-400
Вес, кг 485 1202
Степень сжатия 16,7 16,7
Ресурс, тыс.км 500 500

В ассортименте имеются и другие модели QSK 19G,QSV 81, QSV 91 и т д.

Описание ДВС Камминз 2.8

Cummins ISF2.8 — представляет собой четырёхтактный силовой агрегат, с дизельным питанием. Объём и мощность, 2781 куб., см., 120 л., сил, соответственно. Небольшой расход, предполагают применение данного мотора на коммерческих автомобилях типа Газель. Применение силовых установок Cummins на отечественных малотоннажных грузовиках началось с 2010 года. Первые моторы шли без каталитического нейтрализатора и соответствовали экологическим нормам Евро 3. Но с каждым годом требования экологических норм ужесточались. Поэтому мотор Cummins был доработанный до соответствия экологическим нормам Евро 4. Спустя два года Газели комплектовались только новыми образцами Cummins 2.8.

Интересный факт двигатель с нормами Евро 3 не обустраивали специальными системами, которые бы обеспечивали соответствие третьего экологического класса. А как известно, такие устройства как нейтрализатор убивают мощность и уменьшают максимальный крутящий момент. Поэтому данная модификация обладает максимальной мощностью и высоким крутящим моментом на меньших оборотах, чем движок соответствующий стандартам Евро 4.

Турбо

Все модификации Камминз оснащаются турбокомпрессором и охладителем наддувочного воздуха, кратко интеркулером. Благодаря использованию турбины, при небольшом объёме удалось получить большой крутящий момент и высокую мощность.

Что очень важно, работа турбины не снижает экономичность силового агрегата, и не увеличивает расход горючего. Который составляет чуть больше 10 литров на 100 км пробега

И это при скорости 80 км., час. А если снизить скорость до 60 км., час, то расход солярки уменьшится до восьми с половиной литров.

Силовой агрегат Камминз создан по традиционной схеме конструкции дизельных ДВС. В основу мотора входит цельнолитой, из серого особо прочного чугуна блок цилиндров и головка БЦ выполненная тем же способом, из того же материала. В блок устанавливаются фрезерованные вставные гильзы, что значительно облегчает возможный ремонт цилиндров.

Коленчатый вал имеет сложную конструкцию, совмещённую с зубчатым диском, дающим импульс для датчика указывающего положение коленчатого вала, также совместно с коленвалом выполнен шкив привода вспомогательных агрегатов.

ГРМ

Газораспределительный механизм тира SOHC, если простыми словами, то один верхнерассположенный распределительный вал, находится в головке БЦ, привод механизма осуществляется однорядной цепью со стороны маховика. В головке разместились шестнадцать клапанов, материал их изготовления — жаропрочная сталь, причём штоки клапанов дополнительно хромированные. Привод клапанов осуществляется традиционно через коромысла. Все клапаны идентичны, более того, их конструкция одинаковая, но менять их местами ни в коем случае нельзя, так как каждый клапан подгоняется под определённое место.

Топливная система CommonRail

Силовой агрегат оборудован топливной системой CommonRail от немецкого производителя Bosch. Топливные форсунки, верхнего расположения, устанавливаются по центру цилиндров. Данная схема упрощает силовую установку без снижения эксплуатационных и технических характеристик.

Система облегченного запуска

Силовой агрегат оборудован системой облегчённого пуска двигателя в зимних условиях при низких минусовых температурах. Для этих целей, впускной коллектор оборудован электрической спиралью, она подогревает воздух при запуске мотора. В топливном фильтре, так же имеется электрический подогрев.

Выводы

В общих чертах Cummins ISF2.8, это простой движок, обладающий высокими техническими данными и приспособленный для езды по российским дорогам.

Производитель утверждает, что благодаря простому устройству, конструктивным особенностям и применению решений проверенных временем, при правильной, грамотной и бережной эксплуатации двигатель может пройти без ремонта 500 тыс., км. Но о какой бережной эксплуатации может идти речь, если мотор объёмом 2.8 литров, должен тянуть грузовик полной массой более 7 тонн.

В реальности, двигатели Камминз требуют серьёзного ремонта гораздо раньше. Западные специалисты считают, что это из-за низкого качества российского дизельного топлива. Но времена, когда на заправках, вместо солярки разливали непонятно что, давно прошли. Причина кроется в просчётах инженеров. Вполне возможно, если на Газели с мотором Камминс грузить вместо трёх одну тонну груза, то мотор проработает 500 тыс., км без поломок, но тогда, это будет совсем другой двигатель.

Диагностика и ремонт топливной системы Cummins

К выходу из строя топливной системы Камминс чаще всего приводят следующие причины:

  • перегрев двигателя;
  • применение низкокачественного топлива и

    масла

    ;

  • нарушение регламентированных заводом-изготовителем сроков обслуживания двигателей Cummins в сервисном центре;
  • нарушение рекомендуемого процесса эксплуатации.

Часто встречаются случаи разгерметизации топливной магистрали, при которой в нее попадает воздух. Места подтеков топлива трудно определить визуально. Для того чтобы правильно обнаружить дефект топливопровода, необходимо внимательно относиться к косвенным признакам, указывающим на возможную поломку этого элемента:

  • не запускается мотор;
  • в течение рабочей смены наблюдается неустойчивая работа, как мотора, так и педали газа, нарастание оборотов, не соответствующее линейным характеристикам;
  • двигатель глохнет при резком повышении оборотов;
  • сложности при запуске мотора. Время на запуск двигателя увеличивается, может потребоваться применение «быстрого пуска», а всю смену двигатель может работать бесперебойно.

Не имея достаточного опыта, водители объясняют для себя эти факторы плохо прогретым мотором, некачественным топливом, разрядкой АКБ, изменением температуры воздуха или плохим контактом датчиков. Тем не менее, к таким признакам нужно относиться серьезно.

Опытные водители рекомендуют при появлении одного или нескольких указанных выше признаков, обращаться к специалистам для проведения квалифицированной диагностики. Устранить вовремя обнаруженные неполадки в условиях центра будет достаточно несложно. Проигнорировав первые признаки, и не проведя своевременную диагностику, можно довести двигатель до того, что ему потребуется ремонт.

Ремонт топливных систем Cummins мероприятие не самое быстрое и дешевое, поэтому если двигатель стал работать нестабильно, следует соблюдать приведенные выше рекомендации, что позволит снизить затраты на капитальный

ремонт двигателя

и предотвратить простои техники.

Газораспределительный механизм двигателя Cummins


Экономичность, мощность и надежность невозможны без правильного и эффективного механизма газораспределения.

Прокладка

головки двигателя, которая часто прогорает на других дизельных двигателях, используется наборная, т.е. состоит из отдельных стальных листов. Она не требует подтяжки на протяжении всего срока эксплуатации.

Двигатели, устанавливаемые на автомобили «Камаз» и «Газель», имеют 4-х клапанную систему ГРМ, что обеспечивает большую мощность и ресурс двигателя. Можно напомнить некоторые нюансы в их изготовлении, которые обеспечивают такие преимущества:

  • Штоки клапанов хромируются и изготовливаютсяены из жаропрочных сплавов стали. Это уменьшает шансы образования задиров и усиливает механическую прочность деталей.
  • Выпускные клапана изготовлены их хром-кремниевого сплава. Этим повышается термическая стойкость и теплообмен данного узла.

Расположение распредвала традиционное. Он имеет цепной привод и гидравлический натяжитель цепи ГРМ.

Регулировку клапанов необходимо производить каждые 250 000 км. Двигатель работает нормально, когда зазор во впускных клапанах составляет не более 0,38 мм, а на выпускных – не более 0,76 мм. Завод-изготовитель рекомендует проверять зазоры клапанов каждые 80 000 км.

Особенностью данной марки является то, что направляющие клапанов и седла не являются частью головки. Они в нее запрессовываются. Это большой плюс при ремонте двигателя, поскольку дает возможность производить многократный ремонт узла без ухудшения качества.

Технические характеристики модели Cummins ISF 2.8

Дизельный мотор Cummins ISF 2.8, оборудованный турбонаддувом и интеркулером, имеет в своем составе 4 цилиндра с рабочим объемом 2,8 литров и способен развивать мощность 120 л.с.

Тяговое усилие и отличную динамику разгона обеспечивает крутящий момент мотора который в данном случае составляет 270 Нм. Следует отметить, что именно за счет высокого крутящего момента этот двигатель значительно опередил аналогичные моторы как отечественных, так и зарубежных производителей.

Ресурс агрегата увеличен до 500 тыс. километров пробега, что, безусловно, свидетельствует о надежности агрегата.

Система зажигания микропроцессорная. Именно использование процессоров и электроники позволяет достичь высоких параметров в данной двигательной установке.

Блок цилиндров ISF 2.8 отлит из серого чугуна, который обеспечивает высокую прочность. Гильзы цилиндров ремонтопригодны, а также могут быть заменены по мере необходимости. Кстати, клапаны оборудованы усиленными пружинами.

Клапаны цилиндров изготовлены из жаропрочной стали и оборудованы хромированными шторками. Это предотвращает появление задиров на клапанах. Хотя все клапаны имеют идентичную конструкцию, они не взаимозаменяемы. Чтобы не ошибиться с их установкой, на каждом клапане имеется особая гравировка.

Головка блока цилиндров устойчива к коррозии благодаря тому, что изготовлена не из стали, а из алюминия. Этот же фактор позволяет снизить общую массу мотора.

Немаловажный параметр:

расход топлива

данным двигателем составляет 8,7/10,1 л. дизельного топлива на 100 км пробега при скорости 60 км/час. Конструкция мотора отличается своей простотой. Он разрабатывался как универсальный, поэтому его можно установить на большинство современных грузовиков среднего размера.

После установки такой мотор очень легко обслуживать, поскольку в нем обеспечен быстрый доступ ко всем узлам, требующим периодического осмотра и ремонта.

Как устроен силовой агрегат

Конструктивно двигатели Камминз представляют собой 4-тактный мотор на дизельном топливе, имеющий в составе несколько основных компонентов:

ГРМ (газораспределительный механизм). Необходим для подачи в цилиндры готовой смеси и отвода газов. КШМ (кривошипно-шатунный механизм). Преобразует движение поршня во вращение коленвала и тем самым обеспечивает движение автомобиля. Со состав КШМ входят цилиндры, сам коленвал, головка блока цилиндров, поршни и т. д. Форсунки (инжекторы). Подают горючее в камеру сгорания в том объеме, который необходим и указывается электронным блоком управления.

Питающая система. Формирует нужную пропорцию горючего для подачи в цилиндры. Отметим, что мотор Камминз имеет систему питания двигателя, которая очень похожа на классический бензиновый ДВС с электронным впрыском. Охлаждение и смазка. В двигателях Cummins применяется стандартная охлаждающая и смазывающая системы.

Применение турбированного наддува позволяет поднять мощность мотора на 20-40 процентов в сравнении с классическими «атмосферниками». С другой стороны, это ведет к росту рабочей температуры двигателя и повышению нагрузки на систему охлаждения.

Эксплуатация

Чтобы «Газель» с двигателем Cummins ISF2.8 служила долго и без поломок, необходимо соблюдать некоторые правила. Одно из самых важных — заправляйтесь топливом, соответствующим сезону. Прежде чем запустить двигатель, проверьте уровни масла и охлаждающей жидкости. Убедитесь в исправности приборов освещения и сигнализации, стеклоочистителя и системы обмыва лобового стекла. До начала движения проверьте состояние колес.

Запустите двигатель (при необходимости используйте предпусковой подогреватель) и дайте ему прогреться. Некоторое время после начала движения следует ехать на пониженных передачах без больших нагрузок, чтобы прогрелось масло в МКПП и заднем мосту

Это особенно важно при низких температурах воздуха. Постепенно можно увеличивать нагрузку и пользоваться всеми передачами


Будьте осторожны при проезде глубоких луж и сразу после мойки автомобиля. Если в тормозные механизмы колес попадает вода, их эффективность резко падает. В этом случае следует двигаться с небольшой скоростью и притормаживать для нагрева механизма и испарения воды.

Чтобы избежать излишних нагрузок на двигатель и трансмиссию, не следует долго двигаться при низких оборотах мотора (менее 1500 об./мин), лучше переключиться на низшую передачу. По той же причине желательно двигаться плавно, без резких ускорений и торможений.

После завершения поездки не останавливайте двигатель сразу, пусть поработает минуту или две на холостых оборотах для равномерного понижения температуры двигателя и турбокомпрессора

Это особенно важно после высоких нагрузок при движении

Двигатель ГАЗ 560

Русский «Штаер» появился на Горьковском автозаводе в 1998 году, когда австрийская компания продала лицензию россиянам. По испытаниям среди всех дизелей австрийский мотор оказался лучшим:

Это интересно: Можно ли сделать самостоятельно силовые пороги на авто

Готовый к установке подержанный мотор ГАЗ 560

  • Был нетребователен к топливу;
  • Хорошо запускался при минусовых температурах;
  • Имел хорошую динамику и высокий КПД;
  • Экономно расходовал солярку.

Первые экземпляры моторов собирались горьковчанами в основном из импортных деталей, поэтому и качество было отменным. Было запланировано производить 250 тыс. экземпляров в год с учетом, что продукция будет поставляться и на другие предприятия России.

Основное отличие ДВС ГАЗ 560 – моноблочная конструкция. Блок и головка блока цилиндров были неотделимые друг от друга и представляли собой единое целое. Преимущества такой конструкции:

  • нет прокладки головки блока, и замена ее при перегреве не требуется;
  • охлаждающая жидкость не попадает в масло, потому что прокладка не прогорает;
  • головка блока не может ослабнуть, так как она является монолитной частью блока.

Процесс проведения ремонта двигателя для Газели

Следует отметить, что в теории всегда все лучше, чем на практике, а опытные образцы – это еще не показатель. В дальнейшем с российским «Штаейером» возникало немало проблем, и виной тому чисто российские факторы. Качество топлива порой оказывалось таким, что не выдерживал даже самый адаптированный российский дизель. А после того, как детали для мотора стали изготавливаться в России, моторы из строя стали выходить гораздо чаще.

Двигатели, использующие природный газ

Не менее востребованными являются моторы, которые при работе используют природный газ. Они устанавливаются на автобусную технику, карьерные самосвалы и генераторы. Рассмотрим несколько вариантов.

QSB 6.7G

Тихий и надежный мотор, работающий на природном газе и предназначенный для установки на автобусах, грузовиках со средней грузоподъемностью и профессиональной спецтехнике. Построен на базе мотора ISB6.7 G. Работает на 100-процентном газовом топливе, но может функционировать также на биометане.

ISX 12G

Двигатель работает на природном газе и подходит для применения на транспорте с большой грузоподъемностью. Применяется на грузовиках, тракторах и мусоровозах. Имеет продуманную технологию сгорания и рециркуляции выхлопных газов, отличается хорошей тяговитостью и экономией топлива. К особенностям стоит отнести электронное управление, мощный турбированный компрессор, высокоэффективный охладитель смазки. Комплектуется автоматической и ручной трансмиссией.

Характеристики:

Характеристики Cummins QSB 6.7G Cummins ISX 12G
Мощность, л.с. 133-275 320-400
Вес, кг 485 1202
Степень сжатия 16,7 16,7
Ресурс, тыс.км 500 500

В ассортименте имеются и другие модели QSK 19G,QSV 81, QSV 91 и т д.

Типичные проблемы и ремонт

Из самых распространенных неисправностей двигателей Cummins можно выделить следующие:

  • Двигатель запускается нормально, но дымит.

    Это возможно свидетельствует о наличии воздуха в топливной системе, необходимо ее прокачать, а так же проверить всасывающий клапан на его герметичность.

  • Низкое давление масла в двигателе.

    Возможно проблема в масляном фильтре. В некоторых моделях есть два масляных фильтра, для грубой и тонкой очистки масла. Проверьте оба.

  • Двигатель быстро перегревается.

    Осмотрите патрубки системы охлаждения, возможно один из них поврежден или деформирован, что препятствует нормальной циркуляции охлаждающей жидкости.

Коды ошибок

  • 111 – красный – неисправен блок управления двигателя, критическая ошибка.
  • 112 – красный – отсутствует сигнал от датчика синхронизации впрыска.
  • 113 – желтый – проблема с электропитанием в системе впрыска топлива.
  • 114 – желтый – обрыв электроцепи.
  • 115 – красный – отсутствует сигнал с датчиков оборотов и положения коленвала.

Полный список ошибок можно скачать по этой ссылке.

Где применяются силовые установки Cummins

Перечень сфер применения огромен, двигатель Cummins получил широкое распространение во многих областях, таких, как:

  • Автотранспортная промышленность (грузовые автомобили, автобусы и т.п.);
  • Оборонно-промышленный комплекс (танки, БТР и прочая военная техника);
  • Тяжёлая карьерная техника (самосвалы, тягачи и т.п.);
  • Сельскохозяйственная техника (трактора, комбайны и т.п.);
  • Строительная техника (подъёмные краны, самосвалы и пр.);
  • Водные виды транспорта;
  • Дизельные электростанции.

Одна из особенностей такой популярности силовых установок марки, использование топлива широкого фракционного состава, включающие в себя как бензиновые, так и дизельные фракции. Благодаря этому, использовать технику, работающую от моторов данной марки намного выгодней с финансовой точки зрения, чем прибегать к услугам техники конкурентов.

Дизельный двигатель Газель Некст устройство, ГРМ, технические характеристики Cummins ISF2.8

Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Это интересно: Замена левой опоры двигателя Рено Логан

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Общая информация по дизельным двигателям Cummins ISF 2.8.

Компания Cummins представляет последнюю серию дизельных двигателей ISF, которые идеально подходят для использования на автомобилях, предназначенных для малого бизнеса.

Ключевой особенностью этой серии является высокая производительность в сочетании с низкими эксплуатационными расходами. Кроме того, они характеризуются традиционной для Cummins надежностью. С экологической точки зрения данный двигатель отличается низким уровнем шума и выбросов.

Хотя модельный ряд Cummins очень разнообразен, серия ISF была разработана как один из легких моторов повышенной производительности для установки на легкие грузовики и фургоны коммерческого назначения. Это значит, что, несмотря на компактность мотора, он способен обеспечить достаточный крутящий момент и мощность.

Также, устанавливать данный агрегат на небольших грузовых автомобилях позволяет усовершенствованная система теплоотвода, которая дает возможность двигателю работать на повышенных температурах, экономя пространство за счет дополнительной системы охлаждения и тем самым уменьшая минимальные размеры и стоимость автомобиля. При этом модульная архитектура мотора делает возможной последующую его модернизацию. Это позволит сделать двигатель еще более экологически чистым и приспособит его под постоянно ужесточающиеся требования экологической безопасности.

Среди конкурентных параметров дизеля Cummins ISF 2.8 можно отметить его:

  • малые габариты и вес;
  • соответствие международным требованиям экологической безопасности;
  • высокую надежность и производительность.

Благодаря такому подходу к изготовлению своей продукции, концерн Cummins намного опережает своих конкурентов и продолжает занимать лидирующие позиции на рынке дизельных двигателей средней и большой мощности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
