Крутящий момент и лошадиная сила
Автолюбители нередко дискутируют друг с другом: чей двигатель мощнее. Но иногда и не представляют при этом, из чего складывается данный параметр. Общепринятый термин «лошадиная сила» был введён изобретателем Джеймсом Уаттом в XVIII веке. Он придумал его, наблюдая за лошадью, которая была запряжена в поднимающий уголь из шахты механизм. Он рассчитал, что одна лошадь за минуту может поднять 150 кг угля на высоту 30-ти метров. Одна лошадиная сила эквивалентна 735,5 Ватт, или 1 кВт равен 1,36 л.с.
В первую очередь, мощность любого мотора оценивают в лошадиных силах, и лишь потом вспоминают о крутящем моменте. Но эта тяговая характеристика тоже даёт представление о конкретных тягово-динамических возможностях автомобиля. Крутящий момент является показателем работы силового агрегата, а мощность – основным параметром выполнения этой работы. Эти показатели тесно связаны друг с другом. Чем больше производится двигателем лошадиных сил, тем больше и потенциал крутящего момента. Реализуется этот потенциал в реальных условиях через трансмиссию и полуоси машины. Соединение этих элементов вместе и определяет, как именно мощность может переходить в крутящий момент.
Простейший пример – сравнение трактора с гоночной машиной. У гоночного болида лошадиных сил много, но крутящий момент требуется для увеличения скорости через редуктор. Чтобы такая машина двигалась вперёд, надо совсем немного работы, потому что основная часть мощности используется для развития скорости.
Что касается трактора, то у него может быть мотор с таким же рабочим объёмом, который вырабатывает столько же лошадиных сил. Но мощность в этом случае используется не для развития скорости, а для выработки тяги (См. тяговый класс). Для этого она пропускается через многоступенчатую трансмиссию. Поэтому трактор не развивает высоких скоростей, зато он может буксировать большие грузы, пахать и культивировать землю, и т.д.
В двигателях внутреннего сгорания сила передаётся от газов сгорающего топлива поршню, от поршня – передаётся на кривошипный механизм, и далее на коленчатый вал. А коленвал, через трансмиссию и приводы, раскручивает колёса.
Естественно, крутящий момент двигателя не постоянен. Он сильней, когда на плечо действует бо́льшая сила, и слабей – когда сила слабнет или перестаёт действовать. То есть, когда водитель давит на педаль газа, то сила, воздействующая на плечо, повышается, и, соответственно увеличивается крутящий момент двигателя.
Мощность обеспечивает преодоление всевозможных сил, которые мешают двигаться автомобилю. Это и сила трения в двигателе, трансмиссии и в приводах автомобиля, и аэродинамические силы, и силы качения колёс и т.д. Чем больше мощность, тем большее сопротивление сил машина сможет преодолеть и развить большую скорость. Однако мощность – сила не постоянная, а зависящая от оборотов мотора. На холостом ходу мощность одна, а на максимальных оборотах – совершенно другая. Многими автопроизводителями указывается, при каких оборотах достигается максимально возможная мощность автомобиля.
Необходимо учитывать, что максимальная мощность не развивается сразу. Автомобиль стартует с места практически при минимальных оборотах (немного выше холостого хода), и для того, чтобы отмобилизировать полную мощность, требуется время. Тут и вступает в дело крутящий момент двигателя. Именно от него и будет зависеть, за какой отрезок времени автомашина достигнет своей максимальной мощности – то есть, динамика её разгона.
Зачастую водитель сталкивается с такими ситуациями, когда требуется придать автомобилю значительное ускорение для выполнения необходимого маневра. Прижимая педаль акселератора в пол, он чувствует, что автомобиль ускоряется слабо. Для быстрого ускорения нужен мощный крутящий момент. Именно он и характеризует приёмистость автомобиля.
Основную силу в двигателе внутреннего сгорания вырабатывает камера сгорания, в которой воспламеняется топливно-воздушная смесь. Она приводит в действие кривошипно-шатунный механизм, а через него – коленчатый вал. Рычагом является длина кривошипа, то есть, если длина будет больше, то и крутящий момент тоже увеличится.
Однако увеличивать кривошипный рычаг до бесконечности невозможно. Ведь тогда придётся увеличивать рабочий ход поршня, а вместе с ним и размеры двигателя. При этом уменьшатся и обороты двигателя. Двигатели с большим рычагом кривошипного механизма можно применить только лишь в крупномерных плавательных средствах. А в легковых автомашинах с небольшими размерами коленчатого вала не поэкспериментируешь.
Скорость и обороты: экономия на топливе и ресурс двигателя
Итак, от водителей можно часто услышать, что как только автомобиль разгонится до 60 км/ч, можно включать, например, 5 передачу (если КПП 5-ступенчатая). В этом случае обороты упадут до 1900-2000 тыс. об/мин и в таком режиме расход топлива окажется минимальным. Другими словами, наиболее экономным вариантом является езда, когда включена самая высокая передача и скорость небольшая.
Если немного изучить теоретическую часть, разгон до определенной скорости потребует затрат энергии. Чем интенсивнее происходит разгон, тем больше энергии расходуется. После достижения постоянной скорости (крейсерской) расход топлива становится меньше, однако нужно учитывать, что автомобиль также преодолевает сопротивление воздуха.
Не вдаваясь в математические расчеты, увеличение скорости, например, с 50 км/ч до 100 км/час будет означать, что сопротивление воздуха увеличивается не в 2 раза, как многие могли бы подумать, а в целых 8 раз. То есть, чтобы поддерживать набранную скорость, потребуется израсходовать в 8 раз больше энергии. Именно на преодоление сопротивления воздуха затрачивается мощность двигателя.
Получается, чтобы поддерживать скорость около 50 км/ч, нужно около 30-35 л.с., тогда как при разгоне до 120-130 км/ч для преодоления сопротивления потокам воздуха нужно уже 80-90 «лошадок». К этому нужно добавить массу самого автомобиля, которая у каждого ТС разная, сделать поправку на дорожные условия и т.п.
Еще нужно помнить о том, что поршневые двигатели внутреннего сгорания демонстрируют наилучший КПД в зоне максимального крутящего момента, а не максимальных оборотов. Параллельно следует учитывать и то, что коробки передач тоже разные, имеют разные передаточные числа.
Становится понятно, что самый экономный режим действительно достигается тогда, когда автомобиль движется на высшей передаче с невысокой скоростью, однако оптимальная скорость движения на такой передаче для каждого автомобиля будет отличаться.
Еще одним важным моментом является, скажем так, целесообразность экономии горючего таким способом. В мануале многие производители автомобилей отдельно указывают, что на самые высокие передачи нужно переходить не на 50, а на 80 или даже 100 км/ч. Дело в том, что чем меньше обороты двигателя, тем сильнее падает расход, однако такая езда на низких оборотах и на высокой передаче может навредить двигателю.
Например, двигатель с рабочим объемом 2.0 литра на автомобиле весом около 2 тонн, который движется на высокой передаче со скоростью около 60 км\ч, будет работать на низких оборотах. При этом нагрузка на мотор будет очень большой. Дело в том, что давление масла при низких оборотах также низкое, то есть износ деталей и узлов силового агрегата максимальный.
Чтобы снизить нагрузку, нужно или добавить оборотов и увеличить скорость движения, или же перейти на более низкую передачу. Если же машина с таким же двигателем будет иметь вес, например, 1.3 тонны, нагрузка на ДВС будет меньше, чем в случае с двухтонным автомобилем, однако ускоренный износ двигателя все равно будет присутствовать.
Если суммировать полученную информацию, тогда становится понятно, что чем меньше обороты и выше передача, тем меньше и расход топлива. При этом езда на низких оборотах «убивает» двигатель. Получается весьма сомнительная экономия на топливе, которая в дальнейшем никак не перекрывает затраты на ремонт мотора.
Оптимальные обороты работы двигателя.
Каждый водитель должен знать какие обороты для двигателя его автомобиля оптимальны, это знание не только поможет сэкономить немного денег на топливе и ремонте, но, возможно, и спасти жизнь, ведь не зная возможностей своего автомобиля, не умея использовать его двигатель, можно подвергнуть опасности себя и своих пассажиров.
Начнем с того, что нет универсальных оборотов для всех режимов эксплуатации . Для прогрева двигателя необходимы одни обороты, для обгона другие, для размеренного движения по городу третьи.
Начнем с конечно же с пуска двигателя, сразу после поворота ключа, двигатель начинает работать на повышенных оборотах (по сравнению с холостым ходом). В данной ситуации это оптимальные обороты для прогрева двигателя (обычно 1100-1200 об/мин), для подачи застывшего масла и теплового расширения шатунно-поршневой группы до рабочего размера (подробнее можно почитать здесь ). Если вы хотите продлить срок службы вашего двигателя, не стоит пытаться избавиться от них, перепрошивать ЭБУ, поддавать газку, чтобы быстрее прогреться, но и начинать движение на прогревочных оборотах не рекомендуется.
Когда ШПГ выходит на рабочую температуру, двигатель переходит на обороты холостого хода (600-800 об/мин) — это оптимальные обороты для неподвижного автомобиля . Двигатель работает в облегченном режиме, только чтобы не заглохнуть и обеспечить минимальный расход топлива. Валы вращаются практически в свободном состоянии, они не нагружены и износа в них практически не бывает, если бы не одно НО: масляный насос тоже работает на минимальных режимах, если масло свежее и качественное, то проблем не будет, насос без проблем прогонит его по всем каналам и забросит в самые труднодоступные места, тем самым смазывая их и охлаждая. Если же масло не обладает нужными качествами, маслонасос не справляется, двигатель начинает понемногу перегреваться, еще сильнее портить масло и понемногу возникает масляное голодание и, как следствие, повышенный износ двигателя.
Итак, мы включили передачу, и начали движение. Оптимальные обороты для равномерного прямолинейного движения по ровной поверхности обычно в диапазоне от 1800 до 2000 об/мин.. При этом режиме работы двигатель выдает ровно столько, сколько необходимо для поддержания движения с заданной скоростью с минимальным расходом топлива. Обычно двигатель и коробка передач подобраны так, что на этих оборотах обеспечивается максимально разрешенная скорость по дороге. Например 60 км/ч на четвертой скорости при 2000 оборотов или 90 км/ч на пятой скорости при 2000 оборотов. Пожалуй это идеальный режим работы двигателя с точки зрения долговечности и расхода топлива, двигатель практически не нагружен, масло равномерно распределена и все смазывает, но есть один нюанс — двигатель долго работавший на таких оборотах может подвести в самый неподходящий момент.
Ситуации на дороге бывают разные, иногда нужно просто ускорится на светофоре, чтобы успеть перестроится в нужный ряд, а иногда быстро обогнать фуру, в этом случае, оптимальными оборотами для быстрого ускорения будут обороты создающие максимальный крутящий момент . На этих оборотах автомобилю придается наибольшее ускорение, а двигатель испытывает колоссальные нагрузки, и именно в этот момент мотор приработавшийся к 2000 оборотов может подвести. При работе двигателя шатуны двигателя, под действием инерции поршня немного вытягиваются, чем больше обороты, тем деформация сильнее (шатун длиннее). При длительной работе в щадящих режимах на стенках цилиндров образуется выработка, она всего несколько сотых миллиметра глубиной, но этого вполне достаточно, чтобы при переходе на высокие обороты износ поршневых колец увеличивается, возникает вероятность повреждения и разрушения колец.
На этих оборотах автомобилю придается наибольшее ускорение, а двигатель испытывает колоссальные нагрузки, и именно в этот момент мотор приработавшийся к 2000 оборотов может подвести. При работе двигателя шатуны двигателя, под действием инерции поршня немного вытягиваются, чем больше обороты, тем деформация сильнее (шатун длиннее). При длительной работе в щадящих режимах на стенках цилиндров образуется выработка, она всего несколько сотых миллиметра глубиной, но этого вполне достаточно, чтобы при переходе на высокие обороты увеличить износ поршневых колец, а возможно и повредить их или вовсе сломать.
Оптимальные обороты для работы двигателя — это обороты при которых автомобиль четко выполнят свою задачу . А чтобы помочь ему в этом, стоит немного разнообразить свой стиль вождения, раз в недельку разогнаться на второй до 60-70 км/ч, раз в месяц проехать по трассе и главное — не забывать прогревать перед началом движения.
Источник
Минимальные обороты шагового двигателя.
Пост # 13 — станок 5822М … пост # 15 схема 5822 — как это? (схемы у них разные в основном по номерам аппратов и точек (проводов)
Описание эл схемы и паспорт 5822 можно ; схемы 5822м –здесь.НО неполностью – нет листа схемы привода изделя и перечня аппаратов. Если еще нужно что из документов, можно спросить здесь . (платные схемы – вроде в сети есть.)
——————————————————————————————————————
АД (тип не указан) и редуктор (редукция не указана) –понятно…, а вентилятор на АД вместо крыльчатки? .обороты АД с учетом дипазона регулирования могут быть значительно ниже 700 . Мотор может работать продолжительно,, с учетом скорости шлифовки и числа проходов шлифования.
Шкалу указателя оборотов изделия (на 5822 в передней бабке) на пульте управления 22М желательно проверить на соответтсвие оборотам шпинделя изделия.
При отлаженной схеме надо кроме шлифования на проход (в 1 и 2ст) проверить режим затылования (метчики ..) и режим врезного, если эти режимы используются.
.——————————————————————————————————————————
Далее только для справки имхо
.. вроде работает – надо знать – каков диапазон оборотов iщпинделя изделия — минимал. и макс.Вроде и резьба получится…Если будет проводится контроль параметров шлифованной резьбы.
Диапазон регулирования оборотов шпинделя изделия — 0,3-43 Об/мин (12-1800 на валу мотора). Редукция от вала мотора (с учетом ременки) =40. Ускоренные – 100 (4000).
Привод изделия родной 5822м имет диапазон ок. 150. АД-ПЧ (редуктор) в бездатчиковом режиме (без энкодера на валу АД)- не более 50. (заявленные в нек титах ПЧи 100-200 не рассматриваю). Те – его как-то расширить можно лишь за счет повышения частоты ПЧ до 100 и более гц. Это регулирование при постоянной мощности и имеет свои пределы для мотора.
Паспортные данные станка 5822М – есть на сайте stanki-katalog и на сайте gig-ant
.Для 5822М : Вес ПСТ-53(м) – 41кг, АИР71в4 — 10кг . АИР7В4 –L30=271. АИР80А4 длина L30=300, вес 12кг
Момент пст53м- 4,1нм (у МИ-32фт 1500, 0,45квт 3нм) Момент АИР71В4 5-5,3Нм АИ80А4 7,8Нм (на фото — привод с синхронным мотором на ПБ)
Двигатель (АД) с векторным ПЧ в бездачиковом («бессенсорном») режиме обеспечивают номинал. момент в низкой части диапазона 1-4гц, но не обеспечивает hавномерного вращения при регулировании , особеннно в зоне низких оборотов,
Тк привод издели не только вращает изделие, но и обеспечивает продольный ход стола Неравномерность хода может сказаться на качестве шлифуемой резьбы, параметрах ее профиля. Неравномерность вращения шпинделя изделия – это неравномерная скорость резания.
Если добавлен редуктор, пусть с редукцией 2 то макс рабочую скорость (43об/мин ) на шпинделе можно получить только в режиме ослабления поля (F >50гц)..
МЗКРС – была одна из причин дроби (на поверхности резьбы) при сдаче станков (22М, 5К22В) – неисправность тахогенератора и отсутвие скрутки проводов тахо и регулятора оборотов). Механика: Балансировка мотора, класс вибрации (S лучше чем R )и его качество его установки тоже влияют.
Изменено 08.09.2018 09:17 пользователем витя
Низкие обороты двигателя, отрицательные моменты езды на низких оборотах
Различают два типа моторов внутреннего сгорания:
- Тихоходные (к примеру, Москвич 2141).
- Высокооборотистые (от классики и до Гранты или Приоры).
Первый вариант двигателя — тихоходный. Он рассчитан не на раскручивание мотора для достижения большой скорости, а на тягу. Тихоходные ДВС похожи на дизельные типы. Максимальный крутящий момент (для бензинового типа) достигается на небольших оборотах (около 2500 оборотов в минуту).
Для высокооборотистых силовых агрегатов, пик крутящего момента достигается в диапазоне 3500-4500 оборотов в минуту. Таким образом, транспортное средство лучше тянет на больших оборотах.
При работе высокооборотистого типа мотора на небольших оборотах происходит следующее:
- Масляное голодание. На небольших оборотах масляный насос подает масло на низком уровне, когда подшипники (вкладыши коленвала) работают под большой нагрузкой. В результате низкого давления масла, трущиеся элементы мотора плохо смазываются, вследствие чего начинают тереться друг об друга, что приводит к перегреву и заклиниванию ключевых механизмов двигателя.
- В камере сгорания образуется нагар. Топливо не полностью сгорает, засоряются форсунки и свечи.
- Распределительный вал работает под нагрузкой. Пальцы поршней начинают стучать.
- Возникает детонация, то есть топливо взрывается раньше, чем необходимо (самовоспламенение), происходит увеличение нагрузки на поршневую группу. Мотор больше греется и дергается.
- Возникает увеличение нагрузки на трансмиссию. Коробка передач плохо смазывается и вынуждена работать под нагрузкой, в результате езды «внатяг».
- Слабая приемистость на дороге. При возникновении опасной ситуации, нереально быстро ускорится.
- Увеличивается расход топлива. Чтобы ускорится на низких оборотах, необходимо вдавливать педаль газа гораздо сильнее, чем когда мотор был бы раскручен, следовательно происходит дополнительное обогащение смеси и большой расход горючего.
Разница между крутящим моментом и лошадиными силами
Парадокс, но лишь немногие автолюбители ясно представляют принципиальную разницу между «лошадиными силами» и «ньютон-метрами», в которых измеряется крутящий момент. В обиходе определение крутящего момента двигателя напрямую связывают с динамикой разгона, а лошадиные силы с максимальной скорость. Если говорить уж совсем грубо, то формулировка вполне удовлетворительна, хоть и не объясняет всей сути физических процессов. Восполнить теоретические пробелы, а также получить наглядное представление о том, что такое крутящий момент двигателя, – вам поможет предоставленный ниже материал.
Способы определения количества оборотов двигателя
Для определения этой величины, необходимо выполнить несколько простых операций. Разберем способы определения скорости основных групп асинхронных электродвигателей.
Метод определения двигателя с количеством оборотов 3000
Каждый двигатель имеет несколько пар полюсов или пар контактов. На каждом статоре укладывается по несколько катушек, соединенных последовательно. Такие пары монтируют для каждой фазы. При этом образуется по одной паре полюсов. Каждая фаза устроена одинаково.
При питании обмоток, на каждую из них нагрузка поступает поочередно. При общем частоте тока в 50 Гц, за одно колебание поток магнитного поля, совершит полный круг. 1 сек магнитный поток статора, совершает вращение 50 раз. Поэтому за 1 мин двигатель совершит 3000 циклов.
Для определения количества синхронных оборотов в асинхронном электродвигателе, потребуется демонтировать крышку на корпусе, осмотреть статор агрегата.
Подсчитываем количество пазов для одной из фаз. В самом простом случае будет 12 пазов. С учетом того, что на каждую фазу приходится по 2 катушки, получаем 6 пазов на 1 катушку. В этом случае с учетом скольжения число синхронной скорости двигателя за минуту будет 3000.
При этом следует обратить внимание. Не всегда количество катушек для пары будет равно 1
Производятся агрегаты с 2 или 3 катушками для пары. Но это более сложные способы намотки двигателя, их следует рассматривать отдельно.
Определение скорости вращения тихоходного типа
Рассмотрим электродвигатель с количеством вращений вала за минуту в 1500 единиц. В этом случае за 1 колебательное движение магнитного потока должно совершаться только половина оборота. Поэтому в таком оборудовании предусмотрено увеличение количества полюсов неподвижной детали агрегата. Каждая фаза выполняется с 4 секциями обмотки статора. На каждую катушку теперь приходится четвертая часть пазов. В этом случае на приборе будет 2 пары полюсов. Они получаются из 4 катушек для каждой фазы сети. В случае если при подсчете на каждую катушку приходится ¼ часть всех пазов, это агрегат с количеством вращений 1500 за минуту.
При более низких оборотах, расчет будет изменяться. Для 1000 об/мин, расчет следует производить в соотношении 1 к 6. Для агрегатов до 750 об/мин. расчет производится в соотношении 1 к 8.

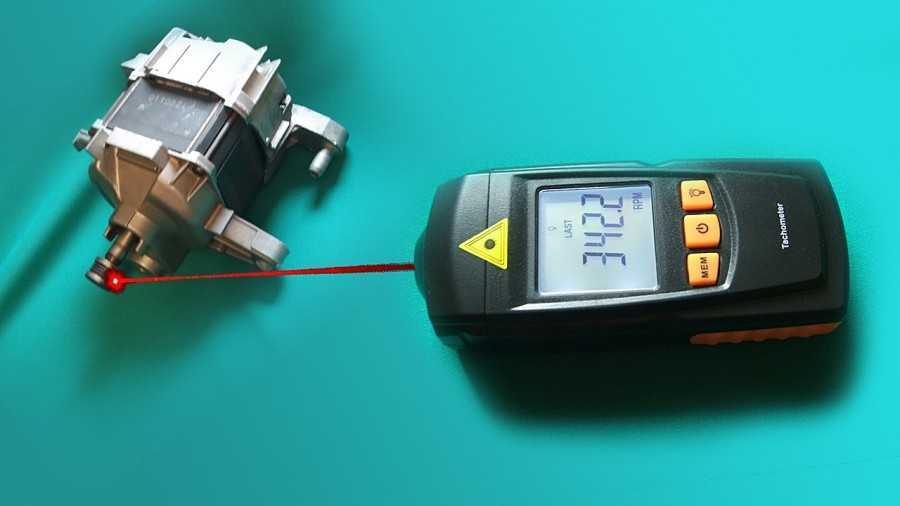

Для более точного определения скорости вращения вала необходимо использовать тахометр или ознакомиться с паспортом агрегата.
Максимальные обороты двигателя
Часто задаваемый в КарТюнинг вопрос: каковы допустимые максимальные обороты двигателя. Обратимся к техническому регламенту по двигателю для Формулы-1: четырехтактный 8-ми цилиндровый V-образный двигатель с рабочим объемом до 2400 куб.см. Предельный обороты 18000 об/мин, одна форсунка, одна свеча. Двигатель автомобиля Порше с диаметром цилиндра 90мм и меньшими оборотами имеет уже две свечи зажигания, поэтому остановимся на максимальном диаметре цилиндра для Формулы-1 не более 90мм.
При диаметре 90 мм. ход поршня для достижения объема равен 47мм.
Выбираем обороты двигателя чаще всего наблюдаемые нами при просмотре соревнований, это примерно 16000 об/мин. Средняя скорость поршня при указанных оборотах и ходе поршня равна 25,06 метра в секунду.
| ход поршня / RPM (об/мин) | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 | 16000 |
| 47 мм. | 25,06 | ||||||||
| 66 мм. | 24,20 | 26,40 | |||||||
| 71 мм. | 11,83 | 14,20 | 16,57 | 18,93 | 21,30 | 23,66 | 26,03 | ||
| 74,8 мм. | 12,46 | 14,96 | 17,45 | 19,95 | 22,44 | 24,93 | 27,42 | ||
| 75,6 мм. | 12,60 | 15,12 | 17,64 | 20,16 | 22,68 | 25,20 | 27,72 | ||
| 78 мм. | 13,00 | 15,60 | 18,20 | 20,80 | 23,40 | 26,00 | 28,60 | ||
| 80 мм. | 13,33 | 15,99 | 18,66 | 21,33 | 23,99 | 26,66 | 29,33 | ||
| 84 мм. | 14,00 | 16,80 | 19,60 | 22,40 | 25,20 | ||||
| 86 мм. | 14,33 | 17,20 | 20,07 | 22,93 | 25,80 | ||||
| 88 мм. | 14,66 | 17,60 | 20,53 | 23,47 | 26,39 | ||||
| 90 мм. | 15,00 | 18,00 | 21,00 | 24,00 | 27,00 | ||||
| 92 мм. | 15,33 | 18,40 | 21,46 | 24,53 | 27,60 |
Красным шрифтом отмечено значение скорости поршня, превышающее аналогичную величину у двигателя Формулы-1
Дальнейшие решения о максимальных оборотах Вашего двигателя принимать Вам.
Источник

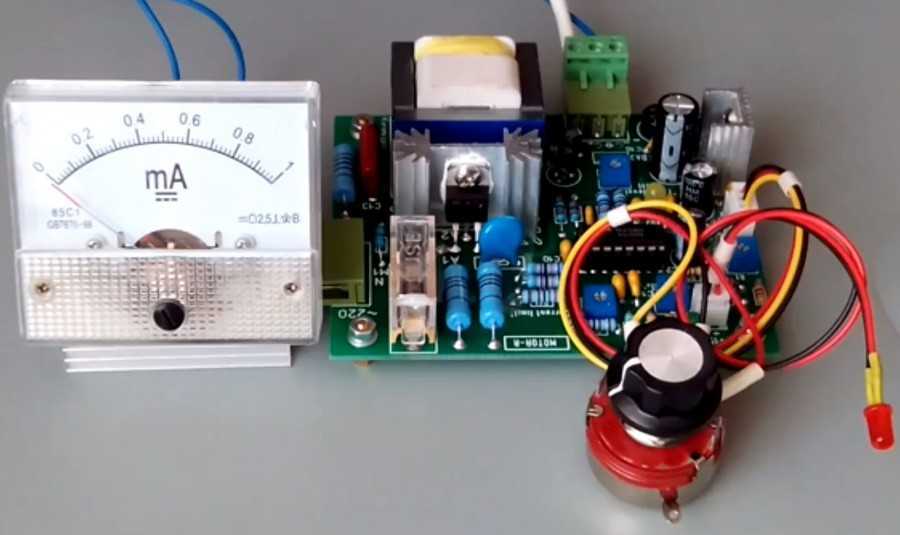

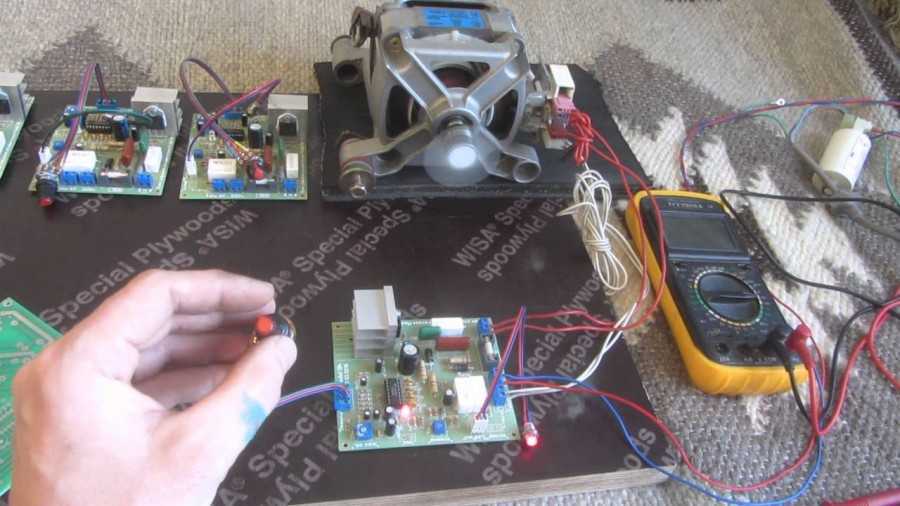

Корректируем обороты
Работа с разнообразным электрическим инструментом и оборудованием в быту или на производстве непременно ставит вопрос о том, как регулировать обороты электродвигателя. Например, становится необходимым изменить скорость передвижения деталей в станке или по конвейеру, скорректировать производительность насосов, уменьшить или увеличить расход воздуха в вентиляционных системах.
Осуществлять указанные процедуры за счет понижения напряжения практически бессмысленно, обороты будут резко падать, существенно снизится мощность устройства. Поэтому используются специальные устройства, позволяющие корректировать обороты двигателя. Рассмотрим их более подробно.

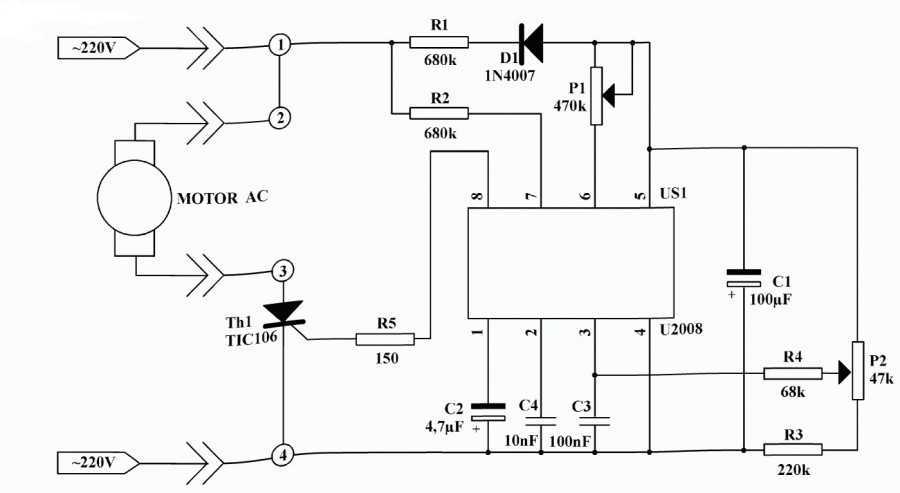

Микроконтроллер управляет всем процессом работы преобразователя
Благодаря такому подходу появляется возможность добиться плавного повышения оборотов двигателя, что крайне важно в механизмах с большой нагрузкой. Медленный разгон снижает нагрузки, положительно сказываясь на сроке службы производственного и бытового оборудования
Все преобразователи оснащаются защитой, имеющей несколько степеней. Часть моделей работает за счет однофазного напряжения в 220 В. Возникает вопрос, можно ли сделать так, чтобы трехфазный мотор вращался благодаря одной фазе? Ответ окажется положительным при соблюдении одного условия.
При подаче однофазного напряжения на обмотку требуется осуществить «толчок» ротора, поскольку сам он не сдвинется с места. Для этого нужен пусковой конденсатор. После начала вращения двигателя оставшиеся обмотки будут давать недостающее напряжение.
Существенным минусом такой схемы считается сильный перекос фаз. Однако он легко компенсируется включением в схему автотрансформатора. В целом, это довольно сложная схема. Преимущество же частотного преобразователя заключается в возможности подключения моторов асинхронного типа без применения сложных схем.
-
