Принцип работы центрального замка

Система центрального замка функционирует не зависимо от состояния зажигания машины. Включено ли оно, или выключено — не имеет значения, механизм будет работать.

Запирая входную дверь ключом, вы запускаете функцию микропереключателя отвечающего за блокировку. Это происходит следующим образом: от переключателя сигнал подается на блок, управляющий дверью, затем он идет на центральный блок управления, который управляет всеми блоками дверей, электродвигателями актуаторов задних дверей, крышки бака и багажника. Запускаются все исполнительные механизмы и двери автомашины блокируются. Чтобы электрический привод не срабатывал повторно, в центральном запорном устройстве формируется сигнал от микропереключателя. Снять с блокировки двери можно аналогичным способом — поворачивая ключ в замке.

Для блокировки дверей своего авто на расстоянии (дистанционно) на ключе зажигания существует кнопка или идет отдельный брелок с кнопками. При её нажатии отправляется сигнал на приемную антенну в центральный блок управления. Там «посыл» обрабатывается и из центра уходит команда в периферийные блоки (на двери, замок крышки топливного бака и багажника). Исполнительные механизмы, которые приводит в действие кнопка на ключе зажигания, обеспечивают блокировку всех дверей в машине. Как и фиксация дверей, кнопкой дистанционно происходит и включение сигнализации. Дополнительным комфортом послужит дистанционное управление стеклами автомобиля. Стоить это будет подороже, но получается 3 в одном: блокировка дверей, подключение охранной сигнализации и автоматический подъем опущенных стекол.

Стоит отметить, что в случае дорожно-транспортного происшествия, все двери автоматически разблокируются. Это происходит передачей сигнала от блока управления пассивной безопасности на центральный блок управления. А из центра уходит команда на срабатывание исполнительных устройств, происходит открытие всех дверей.

Видео про причины, почему не работает центральный замок:

https://youtube.com/watch?v=v1Tclk8sLw0

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

• ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
• пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

• с управлением плюсовым потенциалом;
• с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

• S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
• S42 – концевик пассажирской передней двери.
• M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
• К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

• постоянный +, защищенный предохранителем (в нашем случае — 15А);
• масса;
• 2 силовые провода, идущие на сервомоторы;
• 2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.

Первый этап

Демонтаж дверных панелей.

Для начала нужно снять обивку двери и пылезащитные шторы с каждой двери. Перед этим следует отсоединить клеммы от аккумулятора для собственной безопасности.

Демонтировать дверные панели довольно простая задача — отвинтите 4 винта под полкой. Теперь вам нужно удалить рукоятку. Дальше можно аккуратно удалить обивку. Вспомните о трёх защёлках, расположенных на краю замка. У двери есть пластмассовый винт, который необходимо открутить. Затем выверните винты, расположенные в обивку под рулевым колесом (первый слева, а другой на правой стороне).

Выбираем место для установки.

Чтобы выбрать подходящее место, где находится центральный замок для установки, нужно брать во внимание расположение внутренностей стеклоподъёмников. Не исключено, что понадобится изготовить отдельный кронштейн для крепления

Опытные мастера подсказывают, что левый нижний угол — это самое лучшее место для установки, ведь при опускании стекла последнее не будет задевать замок и мешать его работе.

Установка активатора.

Активаторы замка устанавливаются отдельно на каждую дверь. Для этого необходимо просверлить дополнительные отверстия и закрепить их саморезами. Аналогично проделываем установку для каждой двери.

Закрепление активатора к тяге замка.

Из установочного комплекта зажимами нужно закрепить каждый активатор к двери. Очень часто центральный замок имеет большое усилие, который должен приложить активатор для открытия двери. Поскольку ход тяги исполнительного устройства больше, чем тяги замка, нужно совместить центр хода обеих тяг.

Дальше от активаторов устанавливаем фиксаторы на тяги ручного блока замка. Такую работу нужно выполнить с каждой отдельной дверью автомобиля. Во время подключения исполнительных устройств нужно проверять проводку на проводимость тока.

Если отверстие в тяге ЦЗ больше чем нужно, можно воспользоваться пластиковой втулкой, которая уменьшит его размер до необходимой величины.

Протягивание проводов.

Четыре провода, которые идут от каждого активатора (два к нему, и два на кузов автомобиля), можно прикрепить с помощью пластиковых хомутов. Такая работа выполняется индивидуально для каждого отдельного транспортного средства. Можно использовать существующие отверстия либо же просверлить свои. Не рекомендуется прокладывать провода в нижней части двери, где чаще всего скапливается влага.

В проблемной зоне прокладки — проём между кузовом и дверью автомобиля — лучше использовать проходную резиновую трубку, которая защитит проводку от изломов и перетирания.

На видео — установка ЦЗ на автомобиль:

Принцип работы центрального замка

На ВАЗ 2110 центральный замок представляет собой систему, предназначенную для открытия и закрытия дверей транспортного средства. Для более удобного управления центрального замка на ВАЗ 2110, да и на других авто, давно используется пульт. При необходимости ЦЗ можно настроить таким образом, чтобы он включался автоматически по истечении определенного промежутка времени. В зависимости от системы, с помощью брелка можно управлять и дверью багажного отделения, моторного отсека, а иногда ЦЗ даже позволяет открывать и закрывать стекла. В случае аварии ЦЗ может сработать автоматически, открыв все двери транспортного средства.

Комплект ЦЗ для авто

Центральный замок ВАЗ включает в свою конструкцию датчики — это концевые регуляторы включения дверей, соленоиды, а также блок управления. Концевой регулятор предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на блок центрального замка ВАЗ 2110. Предназначение переключателей заключается в креплении конструктивных элементов замка двери.

Непосредственно сама блокировка системы осуществляется с помощью одного переключателя, а функцию разблокирования выполняет другой датчик. Конструкция включает в себя еще два переключателя, обеспечивающие нормальную работу запирающего механизма. Еще один — пятый переключатель — монтируется на рычажном механизме привода, его предназначение заключается в выявлении положения двери. Если дверь авто открыта, то контакты элементов замыкаются, соответственно, вся система деактивируется. Для выполнения той или иной функции блок управления передает импульс на те или иные управляющие устройства, таким образом приводя привод в действие.

Монтаж ЦЗ в двери «десятки»

Блок управления

Этот компонент определяет, как будет работать центральный замок с дистанционным управлением. Для большинства автомобилей его схема изготавливается с применением цифровых элементов. Они предназначены для обработки поступающих сигналов по предварительно установленному алгоритму. Рассматриваемый подход позволяет производителям достичь максимально качественного соединения между центральным замком, сигнализацией и дистанционным управлением.

В большинстве случаев упомянутые выше системы устанавливаются владельцем авто. Производители монтируют охранные комплексы и системы дистанционного управления в современные модели автомобилей. Для эффективного управления в схеме предусмотрено наличие дополнительного электронного блока. С его помощью водитель имеет возможность управлять центральным замком посредством специального дистанционного брелока. Дальность передачи сигнала зависит от выбранной модели устройства.

Подключение сигналки к ЦЗ

Сам по себе блок сигнализации снабжён двумя реле, которые предназначены как раз для того чтобы подключать их к ЦЗ. Одно реле является запирающим, второе – открывающим. Контакты обычно замыкаются на 0,8-1,2 секунды, чего достаточно, чтобы открыть замки либо закрыть их. Распайка разъёма сигналки – следующая:

Разъём на блоке сигнализации

В вашем случае цветовое обозначение может быть другим, но суть всегда одна – «важных» проводов будет 6.

Подключение к ЦЗ Volkswagen

Итак, вы знаете, где находится управляющий шнур и где он подключен к БУ ЦЗ. Стандартное местоположение – в багажнике, где установлен компрессор, или под задним сиденьем и т.д. Сам шнур возле блока управления ЦЗ нужно разорвать. Дальше, прокладывают шлейф (2 провода), идущий от блока сигналки к месту разрыва. Каждый провод шлейфа соединяют с одной из половинок шнура, тут всё просто.

Приводим схему подключения сигналки:

ЦЗ Volkswagen + реле сигнализации

Обратите внимание на следующее:

• Провод «b» соединён с той половинкой управляющего шнура, которая идёт к БУ ЦЗ;
• Провод «a» соединяется с другой половинкой управляющего шнура (перепутать нельзя!);
• Дополнительно, к контактам реле подключают массу, а также «+12 Вольт».

Рекомендуется собрать переходник, подсоединяемый к блоку сигналки напрямую. Его схема показана выше, а выходов у переходника будет четыре: масса, «+12 В», «a», «b». На этом – всё.

В месте соприкосновения шнура и кузова используют термостойкую трубку (можно заменить зелёной изолентой), иначе, будет замыкание. А вообще, перед монтажом всегда отключают минусовую клемму АКБ. До подачи питания ещё раз проверьте, что соединения были выполнены правильно. Рассмотренный вариант подключения обладает следующим свойством: если ошибок не допущено, нанести ущерб штатному оборудованию нельзя.

Подключение к ЦЗ Siber

Как говорилось в первой главе, фирмы Mazda и ГАЗ-GM используют следующий принцип управления:

1. Команде «закрыть» соответствует одно значение сопротивления между массой и управляющим шнуром;
2. Команде «открыть» соответствует другое значение этого сопротивления;
3. Когда команды не подаются, шнур ни к чему не подключен.

Чтобы не утомлять вас отдельными подробностями, сразу приводим схему (согласно ей сигналку подключают к ЦЗ):

ЦЗ Siber + реле сигнализации

Обратите внимание, что здесь управляющий шнур не разрывается. К нему просто подключают провод, идущий от блока сигнализации

Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы).

Итак, все уже поняли, что команде «открыть» соответствует сопротивление «300 Ом». А запирание происходит, когда подключают другой резистор (1000 Ом). Номиналы могут варьироваться. Например, фирма Mazda требует включать такие сопротивления:

ЦЗ Mazda + реле сигнализации

Здесь мы видим, что команде «закрыть» по-прежнему соответствует резистор «1 кОм». А вместо второго сопротивления используется перемычка (ноль Ом). А то, что на схеме показан «микрик», в принципе ничего не меняет.

Производить подключение обычно советуют возле БУ ЦЗ.

И это – неслучайно. Доступ к разъёму блока обеспечен всегда, поэтому можно будет вернуть всё «как было». Планируя вмешательство в схему, нужно думать о «путях к отступлению». Что, если сигнализация не сможет управлять ЦЗ (импульс слишком короткий)? Тогда, нужно будет выполнить демонтаж, и по возможности всё лучше оставить в «штатном» виде. Об этом требовании забывать нельзя.

Установка и подключение центральных замков

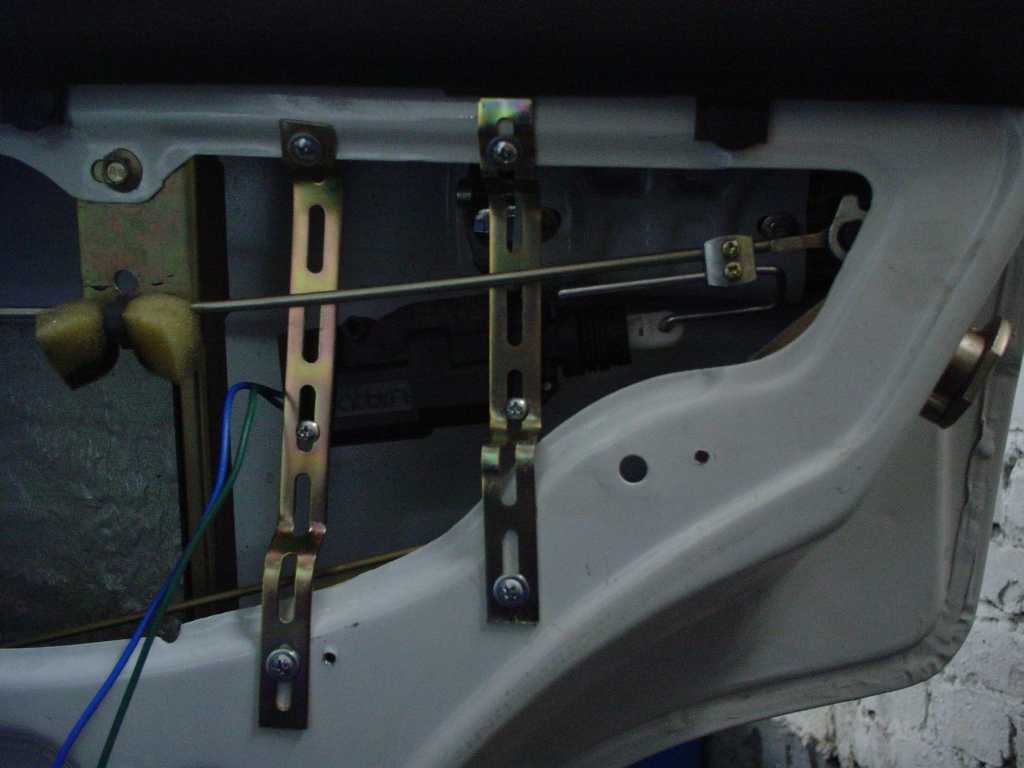

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В универсальный набор центрального замка входят:

1. блок управления;
2. четыре электромотора с червячными редукторами;
3. металлические тяги;
4. проводка;
5. предохранитель;
6. вспомогательные монтажные пластины из металла;
7. саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

1. установочный комплект;
2. изоляционная лента;
3. s-образные гофры для проводки;
4. кусачки;
5. шуруповёрт или дрель;
6. отвёртка;
7. пластмассовые хомуты.

Некоторые важные моменты

1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
3. В водительской двери устанавливают электропривод с четырьмя выводами.
4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

• Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
• Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

• Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
• Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

• Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
• Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
• Для каждой двери повторить пункты 2-6.
• Подключить питание на блок управления центральным замком через предохранитель.
• Закрепить проводку и блок хомутами.
• Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как определить причину неисправности центрального замка. Почему не работает центральный замок

Центральный замок облегчает жизнь водителю, запирая и отпирая все двери машины сразу. Именно поэтому сбои в его работе воспринимаются владельцем так болезненно.

Принцип работы и устройство центрального замка

Во время поворота ключа в замке водительской двери происходит срабатывание микропереключателя, подающего сигнал сначала к блоку управления двери, а затем и к центральному блоку, откуда управляющие сигналы отправляются к блокам управления остальных дверей (крышки багажника и топливного люка).

Исполнительное устройство дверного замка (актуатор), получив сигнал от дверного блока управления, включает в работу электродвигатель с редуктором. Вращательное движение электродвигателя преобразуется в возвратно-поступательное движение тяги замка. Таким образом, при открытии ключом водительской двери происходит разблокировка замков всех остальных дверей автомобиля. При запирании ключом водительской двери все происходит с точностью до наоборот.

В случае, если на ключе зажигания имеется специальная кнопка, отпирание и запирание дверей машины можно выполнять дистанционно. Бесспорным удобством центрального замка является то, что одновременно с дистанционной блокировкой/разблокировкой дверных замков происходит активация/деактивация сигнализации автомобиля. К слову, центральный замок превосходно совмещается со всем видами сигнализации.

Выход из строя пульта управления

В случае, когда центральный замок не реагирует на нажатия кнопки на брелоке управления сигнализацией, попробуйте закрыть дверь со стороны водителя ключом. Если при этом центральный замок сработает, причина неисправности – в переносном пульте. В нем может банально разрядиться батарейка, однако случается и выход из строя электронного модуля устройства.

Перегорание предохранителя

Поиск неисправности центрального замка начните с проверки работоспособности предохранителя, через который устройство подключено к силовой цепи. Причин перегорания всего две: короткое замыкание и перегрузка цепи. В первом случае ищите причину замыкания в электрической проводке. Во втором случае причиной перегрузок обычно является повышенное потребление тока двигателем одного из актуатора. «Аппетит» моторчика актуатора возрастает, если из-за застывшей смазки в замке или неправильной регулировки тяги возрастает усилие, необходимое для блокировки или разблокировки замка. Чтобы найти виновника перегрузок, поочередно отключайте от разъемов каждый из актуаторов.

Разрыв цепи

При нарушении целостности проводов центральный замок либо вообще не подает признаков жизни, либо работает неустойчиво, с перебоями. Чаще всего излом проводов происходит в местах их постоянного сгибания. Таким местом является переход провода из стойки кузова к двери. Чтобы найти оборванный провод, извлеките из крепления один конец гофры, по которой провода подведены к двери, а затем поочередно потяните на себя каждый из проводов. Оборванный провод довольно легко поддастся тянущему усилию и выйдет наружу.

Выход из строя блока управления

Неисправным может оказаться как блок управления, расположенный в водительской двери, так и центральный блок управления. Для диагностики понадобится тестер. Проверьте наличие напряжения сначала на проводниках управляющей линии, а затем силовой. Подачу тока выполняйте двумя способами: поворачивая ключ в замке водительской двери и нажимая на кнопку переносного пульта управления. Без электрической схемы центрального замка определить необходимые контакты для тестирования обойтись будет крайне трудно.

Неисправность актуатора

Причин неработоспособности актуаторов довольно много: окисление или повреждение контактов, выход из строя двигателя, износ и перекос шестеренок редуктора, нарушение фиксации крепления тяг. Значительно реже, но причиной перебоев в работе центрального замка может быть загрязнение механизмов замков или попадание в них посторонних предметов. Много проблем может создать конденсат, скопившийся внутри двери. Прежде, чем отдавать автомобиль в заботливые руки работников автосервиса или принимать решение о замене центрального замка новым устройством, попробуйте определить причину его неисправности самостоятельно.

Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).

В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.

Центральный замок с дистанционным управлением на 4 двери

Вы также можете купить отдельный комплект центрального замка с дистанционным управлением. В такой набор уже входят блок управления центральным замком, 4 активатора, провода, крепеж и 2 брелка. Универсальный комплект обойдется в сумму около 1000 рублей.

Где купить? В розничных магазинах вы не встретите такой комплект по названной выше цене. Для этого воспользуйтесь сайтами, которые продают электронику и другие приборы прямо из Китая. Старайтесь не связываться с посредниками, а заказывайте напрямую.

Если у вас возникли вопросы по установке ЦЗ, либо вы хотите более подробно узнать о том, как покупать на этом или аналогичных сайтах, напишите нам через форму «контакты» (внизу страницы). Мы постараемся ответить.
