Самостоятельная диагностика электронного блока управления двигателем

Неисправности центрального блока кузовной электроники ЦБКЭ

Блок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения множества функций. Это управление лампами наружного и внутреннего освещения, замками дверей, стеклоочистители, тревожная сигнализация, обогрев сидений, электроприводы зеркал и т.д. Устанавливаются на автомобили Приора, Калина, Гранта.

Не работают повороты на Приоре, постоянно горит правые поворотники на Калине, Приоре, Гранте. По таким вопросам постоянно звонят владельцы нам по телефону. Блок кузовной электроники современных автомобилей Автоваза, не выдерживает проверки временем.

Основные признаки неисправного ЭБУ автомобилей ВАЗ:

  • не работают поворотники;
  • одна сторона указателей поворота постоянно горит;
  • не работает функция открывания багажника;
  • нет управления одной или несколькими функциями;
  • не работают все функции блока, на диагностику не выходит.

«Блок комфорта» на автомобилях ВАЗ не редко выходит из строя. Проблемы с этим блоком распространенные, а замена блока не всегда дешевое занятие. Новый блок стоит 6-7 т.р. плюс 1,5руб. замена блока. Можно найти конечно и б/у вариант, но на это уйдет не мало времени.

Мы предлагаем оперативный ремонт «блока комфорта».

Плюсы и минусы электронного блока управления двигателем

Несмотря на очевидные достоинства ЭБУ, у него имеются не только сильные стороны.

Достоинства ЭБУ

  • оптимизация динамических показателей;
  • снижение расхода;
  • простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
  • отсутствие потребности в ручной регулировке;
  • повышение показателей экологической чистоты.

Недостатки ЭБУ

  • дороговизна компонентов;
  • невозможность ремонта – только замена;
  • потребность в дорогом и сложном оборудовании для диагностики ЭБУ, а еще специально обученных техниках и электриках;
  • высокие требования относительно показателей надежности в электропитании;
  • необходимость в качественном горючем.

Горячие клавиши Chevrolet Explorer

Ctrl+F1 Установить связь (Sirius D42)

Ctrl+F2 Установить связь (MR-140)

Ctrl+F3 Установить связь (Sirius D32)

Ctrl+F4 Установить связь (M7.9.7.1)

Ctrl+F5 Установить связь (Aisin-81)

Ctrl+F6 Установить связь (ZF-4P16)

Ctrl+F7 Установить связь (ABS Bosch)

Ctrl+F8 Установить связь (ABS Teves)

Ctrl+F9 Установить связь (ABS Delphi)

Ctrl+F10 Установить связь (ABS Mando)

Ctrl+F11 Установить связь (AirBag SRS.1)

Ctrl+F12 Установить связь (AirBag SRS.0)

Esc Выход из режима графиков/Выход из программы

Ctrl+O Открыть файл отчета

Ctrl+S Сохранить отчет

Ctrl+E Экспорт в Excel

F4 Редактировать набор

F5, F6 Сменить набор

Home В начало осциллограммы

End В конец осциллограммы

PageDown Следующий кадр осциллограммы

PageUp Предыдущий кадр осциллограммы

Left Курсор влево

Right Курсор вправо

Up, Down Прокрутка параметров

Вот и все основные функции программы Chevrolet Explorer.

Как видим, ничего сложного в диагностике Шевроле Лачетти своими руками нет.

Вот всё вышеизложенное на видео

Управление приборной панелью

Приборы на ней отображают текущее состояние различных систем авто. Эта информация поступает на индикацию после использования соответствующими блоками управления. Так, из ECU подается значение температуры охладителя двигателя и частота вращения его коленвала. Блок управления передачей (TCU) оперирует величиной скорости движения. Блок, управляющий тормозами, имеет информацию о их состоянии.

Все эти модули просто выставляют свои данные на общую для них шину передачи данных, с которой их считывает центральный микропроцессор, например в ECU. Он же периодически выставляет на ту же шину пакеты информации, состоящие из заголовков и данных. Заголовок определяет назначение данных пакета: либо на индикатор скорости, либо на индикатор температуры, а сами данные и есть величины для индикации. Приборная панель содержит другой модуль, который знает, как искать определенные пакеты – всякий раз, когда он обнаруживает их, обновляет соответствующий датчик или индикатор с новым значением.

Большинство автопроизводителей покупают приборные панели уже полностью собранными, от поставщиков, которые их разрабатывают и изготавливают.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

  • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
  • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

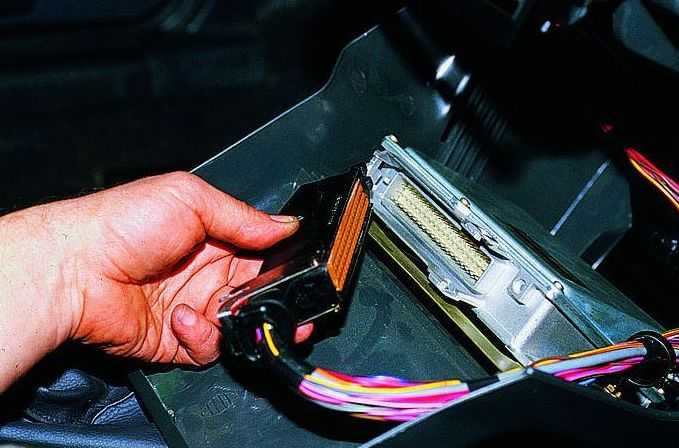

Устранение неисправностей связанных с мозгами инжектора

При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель

При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны

При установке похожей модели без полного согласования параметров возможны негативные последствия:

  • двигатель перестает заводится;
  • автомобиль теряет былую резвость;
  • значительно возрастает расход топлива;
  • мотор нестабильно работает;
  • ЭБУ постоянно сигнализирует об ошибке.

Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

  • Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
  • Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
  • Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Прошивка авто под евро 2

В рамках Женевского соглашения 20 марта 1958 года, были приняты постановления Европейской экономической комиссии ООН (Правил ЕЭК ООН), обеспечивающих безопасность дорожного движения и защиту окружающей среды. Страны, присоединившиеся к Соглашению, используют Правила ЕЭК при сертификационных испытаниях дорожных транспортных средств.

В Российской Федерации до серийного выпуска, автомобиль проходит сертификацию, в части соответствия его условиям безопасности и экологическим требованиям. До 2004 г. инжекторные автомобили производились в основном без присвоения экологического класса и по составу выхлопа они принадлежали группе «Нормы России».

Российская Федерация с 17 февраля 1987 года входит в список Договаривающихся сторон Соглашения 1958 года и на этом основании к выпуску автомобилей предъявляются экологические требования в соответствии Правилам ЕЭК.

В середине 2004 года автомобили ВАЗ стали оснащать катализаторами, способствующими снижению вредных веществ выхлопных газов. Перед катализатором устанавливается кислородный датчик, управляющий по замкнутому контуру совместно с датчиком массового расхода воздуха топливной смесью. Автомобиль стал принадлежать экологическому классу Евро-2 и благодаря новой системе, происходила автоматическая поддержка стехиометрического состава топливной смеси.

С ужесточением экологических требований продолжается разработка новых технологий с целью снижения вредных веществ и с 2006 года выпускается автомобиль Евро-3 с установленным вторым датчиком кислорода. Расположенный после катализатора, выполняет диагностическую функцию и ЭБУ получая от него информацию о состоянии выхлопа мгновенно корректирует топливоподачу в сторону улучшения.

Что произойдет, если катализатор удалить из системы выхлопа? В этом случае, второй диагностический кислородный датчик будет показывать те же значения, что и первый управляющий. Программа, обработав одинаковую информацию с двух датчиков и не возможностью произвести коррекцию топливной смеси переведет систему в «аварийный» режим и на панели загорится «чек».

Что такое «аварийный» режим? При появлении неисправности, когда параметрические характеристики работы двигателя выходят за границы допустимых значений, блок управления переводит его работу в табличный режим, игнорируя показаниями неисправного датчика и до устранения неисправности автомобиль эксплуатируется по таблице, в «аварийном» режиме.

Теперь легко ответить на вопрос, «нужно ли перепрошивать мозги после удаления катализатора»? В связи с тем, что после удаления катализатора диагностический кислородный датчик будет повторять сигналы управляющего датчика, возникает необходимость проведения чип тюнинга. Прочиповать машину на предмет перевода ее с нормы Евро-3 на Евро-2 можно, как самому, так и обратившись к специалистам автосервиса. Современные автомобили оснащаются с защищенными блоками управления, сложной схематикой аппаратной части, поэтому стоит ли рисковать без наличия специальных адаптеров к самостоятельному решению этого вопроса. Наиболее приемлемый вариант – это обратиться в автосервис.

Необходимо отметить, что машины на прошивке с выключенным вторым датчиком кислорода работают увереннее, стабильный холостой ход и улучшаются его динамические показатели.

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

  1. Штатные неисправности. Неисправности такого рода часто возникают из-за замыкания проводки и выхода из строя датчиков. К этому же типу неисправностей можно отнести недоработку с завода. Например, на некоторых отечественных авто распространены случаи заполнения ЭБУ тосолом из-за неудачного расположения блока в автомобиле: Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола
  2. Неисправности, вызванные внешним вмешательством. К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.

Частые причины выхода из строя ЭБУ

  • Короткое замыкание соленоидов;
  • Трещины на плате, особенно в местах спайки;
  • Перегрев блока;
  • Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

  • загорелся Check Engine,
  • проблемы с зажиганием, пропуски,
  • двигатель глохнет после запуска, вообще не заводится, троит,
  • неадекватное поведение при нажатии педали газа,
  • произвольные включения системы охлаждения мотора.

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Как установить Java апплет

В принципе, особой сложности данный вопрос не представляет, так как, основная его часть была изложена еще в начале материала

Тут же внимание граждан будет акцентировано на нюансах операции относительно того, как загрузить Java апплет от ВТБ банка. В данном контексте речь идет об еще одном дополнительном плагине для нормальной и беспрерывной работы онлайн-банкинга, скачать который можно исключительно на сайте вышеупомянутой финансовой структуры. Итак, к вниманию заемщиков поэтапная инструкция, благодаря которой можно будет за считанные минуты установить Java апплет для ВТБ:

Итак, к вниманию заемщиков поэтапная инструкция, благодаря которой можно будет за считанные минуты установить Java апплет для ВТБ:

После выполнения всех вышеуказанных рекомендаций, вход в систему онлайн-банкинга будет успешным.

https://youtube.com/watch?v=LUtI84rApQs

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

18 010

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

24 дек

Ремонт Двигатель и его компоненты

11 090

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

10 688

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Электроника и оборудование

10 539

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

09 янв

Статьи Двигатель и его компоненты Система зажигания

10 533

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

17 дек

Автоновости

9 387

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 489

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

7 178

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

6 273

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

5 131

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

05 авг

Электроника и оборудование Прочее по ремонту

4 285

Как устранить ошибку Benz Xentry «2221-45 No access authorization»

Когда вы запускаете диагностическое программное обеспечение Mercedes Benz Xentry, вы можете обнаружить, что оно выдает ошибку На сервере не было найдено прав доступа (No access authorization) для XENTRY Diagnosis. Вы должны обратиться в службу поддержки пользователей. Здесь вы получите руководство, как решить эту проблему.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Самостоятельная диагностика электронного блока управления двигателем

Неисправности центрального блока кузовной электроники ЦБКЭ

Блок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения множества функций. Это управление лампами наружного и внутреннего освещения, замками дверей, стеклоочистители, тревожная сигнализация, обогрев сидений, электроприводы зеркал и т.д. Устанавливаются на автомобили Приора, Калина, Гранта.

Не работают повороты на Приоре, постоянно горит правые поворотники на Калине, Приоре, Гранте. По таким вопросам постоянно звонят владельцы нам по телефону. Блок кузовной электроники современных автомобилей Автоваза, не выдерживает проверки временем.

Основные признаки неисправного ЭБУ автомобилей ВАЗ:

  • не работают поворотники;
  • одна сторона указателей поворота постоянно горит;
  • не работает функция открывания багажника;
  • нет управления одной или несколькими функциями;
  • не работают все функции блока, на диагностику не выходит.

«Блок комфорта» на автомобилях ВАЗ не редко выходит из строя. Проблемы с этим блоком распространенные, а замена блока не всегда дешевое занятие. Новый блок стоит 6-7 т.р. плюс 1,5руб. замена блока. Можно найти конечно и б/у вариант, но на это уйдет не мало времени.

Мы предлагаем оперативный ремонт «блока комфорта».

Плюсы и минусы электронного блока управления двигателем

Несмотря на очевидные достоинства ЭБУ, у него имеются не только сильные стороны.

Достоинства ЭБУ

  • оптимизация динамических показателей;
  • снижение расхода;
  • простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
  • отсутствие потребности в ручной регулировке;
  • повышение показателей экологической чистоты.

Недостатки ЭБУ

  • дороговизна компонентов;
  • невозможность ремонта – только замена;
  • потребность в дорогом и сложном оборудовании для диагностики ЭБУ, а еще специально обученных техниках и электриках;
  • высокие требования относительно показателей надежности в электропитании;
  • необходимость в качественном горючем.

Горячие клавиши Chevrolet Explorer

Ctrl+F1 Установить связь (Sirius D42)

Ctrl+F2 Установить связь (MR-140)

Ctrl+F3 Установить связь (Sirius D32)

Ctrl+F4 Установить связь (M7.9.7.1)

Ctrl+F5 Установить связь (Aisin-81)

Ctrl+F6 Установить связь (ZF-4P16)

Ctrl+F7 Установить связь (ABS Bosch)

Ctrl+F8 Установить связь (ABS Teves)

Ctrl+F9 Установить связь (ABS Delphi)

Ctrl+F10 Установить связь (ABS Mando)

Ctrl+F11 Установить связь (AirBag SRS.1)

Ctrl+F12 Установить связь (AirBag SRS.0)

Esc Выход из режима графиков/Выход из программы

Ctrl+O Открыть файл отчета

Ctrl+S Сохранить отчет

Ctrl+E Экспорт в Excel

F4 Редактировать набор

F5, F6 Сменить набор

Home В начало осциллограммы

End В конец осциллограммы

PageDown Следующий кадр осциллограммы

PageUp Предыдущий кадр осциллограммы

Left Курсор влево

Right Курсор вправо

Up, Down Прокрутка параметров

Вот и все основные функции программы Chevrolet Explorer.

Как видим, ничего сложного в диагностике Шевроле Лачетти своими руками нет.

Вот всё вышеизложенное на видео

Управление приборной панелью

Приборы на ней отображают текущее состояние различных систем авто. Эта информация поступает на индикацию после использования соответствующими блоками управления. Так, из ECU подается значение температуры охладителя двигателя и частота вращения его коленвала. Блок управления передачей (TCU) оперирует величиной скорости движения. Блок, управляющий тормозами, имеет информацию о их состоянии.

Все эти модули просто выставляют свои данные на общую для них шину передачи данных, с которой их считывает центральный микропроцессор, например в ECU. Он же периодически выставляет на ту же шину пакеты информации, состоящие из заголовков и данных. Заголовок определяет назначение данных пакета: либо на индикатор скорости, либо на индикатор температуры, а сами данные и есть величины для индикации. Приборная панель содержит другой модуль, который знает, как искать определенные пакеты – всякий раз, когда он обнаруживает их, обновляет соответствующий датчик или индикатор с новым значением.

Большинство автопроизводителей покупают приборные панели уже полностью собранными, от поставщиков, которые их разрабатывают и изготавливают.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

  • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
  • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Устранение неисправностей связанных с мозгами инжектора

При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель

При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны

При установке похожей модели без полного согласования параметров возможны негативные последствия:

  • двигатель перестает заводится;
  • автомобиль теряет былую резвость;
  • значительно возрастает расход топлива;
  • мотор нестабильно работает;
  • ЭБУ постоянно сигнализирует об ошибке.

Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

  • Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
  • Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
  • Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Прошивка авто под евро 2

В рамках Женевского соглашения 20 марта 1958 года, были приняты постановления Европейской экономической комиссии ООН (Правил ЕЭК ООН), обеспечивающих безопасность дорожного движения и защиту окружающей среды. Страны, присоединившиеся к Соглашению, используют Правила ЕЭК при сертификационных испытаниях дорожных транспортных средств.

В Российской Федерации до серийного выпуска, автомобиль проходит сертификацию, в части соответствия его условиям безопасности и экологическим требованиям. До 2004 г. инжекторные автомобили производились в основном без присвоения экологического класса и по составу выхлопа они принадлежали группе «Нормы России».

Российская Федерация с 17 февраля 1987 года входит в список Договаривающихся сторон Соглашения 1958 года и на этом основании к выпуску автомобилей предъявляются экологические требования в соответствии Правилам ЕЭК.

В середине 2004 года автомобили ВАЗ стали оснащать катализаторами, способствующими снижению вредных веществ выхлопных газов. Перед катализатором устанавливается кислородный датчик, управляющий по замкнутому контуру совместно с датчиком массового расхода воздуха топливной смесью. Автомобиль стал принадлежать экологическому классу Евро-2 и благодаря новой системе, происходила автоматическая поддержка стехиометрического состава топливной смеси.

С ужесточением экологических требований продолжается разработка новых технологий с целью снижения вредных веществ и с 2006 года выпускается автомобиль Евро-3 с установленным вторым датчиком кислорода. Расположенный после катализатора, выполняет диагностическую функцию и ЭБУ получая от него информацию о состоянии выхлопа мгновенно корректирует топливоподачу в сторону улучшения.

Что произойдет, если катализатор удалить из системы выхлопа? В этом случае, второй диагностический кислородный датчик будет показывать те же значения, что и первый управляющий. Программа, обработав одинаковую информацию с двух датчиков и не возможностью произвести коррекцию топливной смеси переведет систему в «аварийный» режим и на панели загорится «чек».

Что такое «аварийный» режим? При появлении неисправности, когда параметрические характеристики работы двигателя выходят за границы допустимых значений, блок управления переводит его работу в табличный режим, игнорируя показаниями неисправного датчика и до устранения неисправности автомобиль эксплуатируется по таблице, в «аварийном» режиме.

Теперь легко ответить на вопрос, «нужно ли перепрошивать мозги после удаления катализатора»? В связи с тем, что после удаления катализатора диагностический кислородный датчик будет повторять сигналы управляющего датчика, возникает необходимость проведения чип тюнинга. Прочиповать машину на предмет перевода ее с нормы Евро-3 на Евро-2 можно, как самому, так и обратившись к специалистам автосервиса. Современные автомобили оснащаются с защищенными блоками управления, сложной схематикой аппаратной части, поэтому стоит ли рисковать без наличия специальных адаптеров к самостоятельному решению этого вопроса. Наиболее приемлемый вариант – это обратиться в автосервис.

Необходимо отметить, что машины на прошивке с выключенным вторым датчиком кислорода работают увереннее, стабильный холостой ход и улучшаются его динамические показатели.

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

  1. Штатные неисправности. Неисправности такого рода часто возникают из-за замыкания проводки и выхода из строя датчиков. К этому же типу неисправностей можно отнести недоработку с завода. Например, на некоторых отечественных авто распространены случаи заполнения ЭБУ тосолом из-за неудачного расположения блока в автомобиле: Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола
  2. Неисправности, вызванные внешним вмешательством. К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.

Частые причины выхода из строя ЭБУ

  • Короткое замыкание соленоидов;
  • Трещины на плате, особенно в местах спайки;
  • Перегрев блока;
  • Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

  • загорелся Check Engine,
  • проблемы с зажиганием, пропуски,
  • двигатель глохнет после запуска, вообще не заводится, троит,
  • неадекватное поведение при нажатии педали газа,
  • произвольные включения системы охлаждения мотора.

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Как установить Java апплет

В принципе, особой сложности данный вопрос не представляет, так как, основная его часть была изложена еще в начале материала

Тут же внимание граждан будет акцентировано на нюансах операции относительно того, как загрузить Java апплет от ВТБ банка. В данном контексте речь идет об еще одном дополнительном плагине для нормальной и беспрерывной работы онлайн-банкинга, скачать который можно исключительно на сайте вышеупомянутой финансовой структуры. Итак, к вниманию заемщиков поэтапная инструкция, благодаря которой можно будет за считанные минуты установить Java апплет для ВТБ:

Итак, к вниманию заемщиков поэтапная инструкция, благодаря которой можно будет за считанные минуты установить Java апплет для ВТБ:

После выполнения всех вышеуказанных рекомендаций, вход в систему онлайн-банкинга будет успешным.

https://youtube.com/watch?v=LUtI84rApQs

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

18 010

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

24 дек

Ремонт Двигатель и его компоненты

11 090

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

10 688

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Электроника и оборудование

10 539

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

09 янв

Статьи Двигатель и его компоненты Система зажигания

10 533

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

17 дек

Автоновости

9 387

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 489

Дым от тормозов. Причины и способы устранения
