Ремонт кухонных вытяжек своими руками: как разобрать вытяжку на дому

Типичные проблемы с вытяжкой: причины и ремонт ↑

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

  • снижение производительности;
  • отсутствие освещения;
  • отсутствие какой-либо реакции на включение;
  • неисправность переключателя скорости;
  • поломкадвигателя.

Недостаточно тянет – запахи не устраняются ↑

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Нет освещения ↑

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Измерение сопротивления лампы накаливания цифровым мультиметром

Не реагирует на включение ↑

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Проверка наличия напряжения в розетке

Не переключается скорость ↑

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

Для замены кнопки достаточно уметь работать с паяльником

Вентилятор не вращается ↑

Ремонт: Определить точную причину поломки двигателя можно по косвенным симптомам. Если при включении любой скорости агрегат не издает никакого звука, при этом запах горелой обмотки также отсутствует, вероятнее всего перегорел термопредохранитель.

К сведению!Термопредохранитель устанавливается непосредственно в корпусе электродвигателя и перегорает вследствие сильного перегрева обмоток.

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Как устроена вытяжка

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Частые неисправности

Плановое техническое обслуживание и соблюдение правил эксплуатации – гарантия долговечности и бесперебойной работы устройства. Если на газовой плите часто включена конфорка с открытым пламенем и без посуды, то можно не удивляться, почему перестала работать вытяжка на кухне.

Правила эксплуатации вытяжки гласят, что устройство необходимо включать за 5 минут до готовки, а выключать через четверть часа после окончания готовки. Если этот пункт не выполнить, в помещении будут оставаться кухонные запахи. Поэтому при жалобах на то, что плохо тянет вытяжка на кухне и не устраняет запах при готовке, нужно проверить, вовремя ли включают и выключают аппарат. Если эти правила соблюдены, причиной запахов может быть засорение фильтров. Фильтрующие элементы необходимо вовремя мыть или заменять.

Если не работает вытяжка -прежде всего проверьте исправность ее освещения

Если не работает вытяжка на кухне, для начала необходимо проверить, есть ли освещение. Если с лампочками все в порядке, значит, случилась неполадка с управляющей схемой или вышел из строя двигатель. Если мотор работает, но скорость вращения не регулируется, то велика вероятность, что поломалась схема управления.

Типичные поломки вытяжных аппаратов:

  1. Забитые и засоренные фильтры. Очистители необходимо своевременно менять или очищать в зависимости от типа. Скопление мусора и жира может спровоцировать возгорание блока переключателей.
  2. Неисправность переключателей. Если не работает переключатель оборотов вентилятора вытяжки, его заменяют новым.
  3. Поломка двигателя.
  4. Разрывы электрических контактов. При осмотре обнаруживают рваные провода, опухшие конденсаторы, обгоревшие обмотки или отслоившиеся дорожки печатных плат.
  5. Износ коллекторов, щеток, подшипников, щеткодержателей.

Серьезные поломки вытяжного устройства может починить только человек, знающий наизусть учебник по электротехнике и электрическую схему кухонной вытяжки.

Перечень основных неисправности и пути решения проблем

На сегодняшний день представлено огромное количество различных моделей вытяжек. Но все они имеют ряд схожих проблем, которые могут возникать в оборудовании при неправильном обращении с ним. К самым основным и известным поломкам относятся:

Вытяжка слабо тянет потоки воздуха. Прежде всего, рекомендуется проверить состояние фильтров. Скорее всего, они забиты, что мешает пару нормально циркулировать. Чтобы подтвердить это, из вытяжки необходимо достать фильтр, включить оборудование без него. Решается проблема достаточно просто и быстро. Для этого есть 2 пути: поменять фильтр на новый или провести его чистку с помощью специальных жирорастворяющих средств. Кроме этого, тяга может быть нарушена в результате засорения, которое произошло в вентиляционных каналах в многоквартирном доме. Чтобы убедиться в этом, необходимо к открытой вентшахте поднести горящую спичку или зажженную зажигалку. Если тяга есть, пламя будет затягиваться внутрь вентиляционного канала, даже находясь на небольшом расстоянии от него.

Не включается подсветка на вытяжке. Производители обычно комплектуют модели самыми простыми системами освещения, которые в случае необходимости можно достаточно быстро починить. Прежде всего, нужно визуально осмотреть лампочку и контакты на патроне. Чтобы убедиться в исправности последнего, можно в него вставить лампочку, которая точно работает. Если поломка не была обнаружена, то нужно проверить работу электродвигателя вытяжки, после этого убедиться в исправности всех цепей и непосредственно самих кнопок. В этом помогут такие приспособления, как индикаторная отвертка, тестер и контрольная лампочка.

Вытяжка слишком сильно шумит. Обычно этот дефект можно обнаружить сразу после установки в более дешевых и некачественных моделях. Но иногда такое случается и в хороших и дорогих вытяжках. Причинами для этого обычно становятся крепления, которые со временем просто отходят, что приводит к механическому износу оборудования. Проверка надежности крепления, которым оборудование фиксируется на стене или мебели, поможет устранить этот дефект. При необходимости зазоры нужно устранить, а также уплотнить места с пустотами с помощью поролона или полиуретана.

Скорость на технике не переключается

Если появилась такая проблема, то нужно обратить внимание на блок управления, а также кнопки и плату. Причиной поломки становится отсутствующий или сгоревший контакт, который идет от кнопки к мотору.

Вытяжка полностью перестала работать

То есть в бытовой технике даже не включается вентилятор и подсветка. Первое, что нужно проверить, – розетка. Если в ней есть напряжение, значит, нужно продолжить дальнейшие поиски поломки. Помочь в этом сможет мультиметр. С ним необходимо проверить все цепи и напряжение на плате и выключателе. Есть вероятность, что сгорел провод или предохранитель.

Устройство не устраняет неприятные запахи. Это указывает на наличие проблем с фильтрами. Если они не одноразовые, то их нужно прочищать. Остальные виды – поменять на новые фильтры. Понять, какие установлены в каждой конкретной модели, поможет инструкция к вытяжке. В ней обязательно будет прописаны рекомендации для установки одноразовых и многоразовых фильтров.

Вытяжка не справляется с неприятными запахами

Любая бытовая техника может выйти из строя, вытяжка — не исключение из правил. Чаще всего поломки происходят из-за разрывов проводников, а также соединительных контактов.

Основные причины неисправности


Среди главных причин:

  • Неправильная эксплуатация вытяжной системы. Двигатель может сломаться из-за неправильного обращения с соседними элементами. Например, из-за засорения сетчатого фильтра, который улавливает жир, может сбиться работа двигательных систем. Чистить фильтр нужно регулярно, примерно раз в три недели.

В новых моделях есть индикационная лампочка. Когда она загорается, тогда приходит срок замены фильтров. Сигнал подаётся при правильной эксплуатации не ранее, чем после двух лет работы двигателя.

  • Несоблюдение основных правил эксплуатации. Вытяжной вентилятор нужно включать при выключенной печке. Если запустить вытяжку воздуха во время готовки, мотор может не выдержать перепадов температур и сломаться (как отремонтировать вентилятор кухонной вытяжки своими руками?). Вытяжку нужно включать минуты за 2 до приготовления пищи. А после окончания выключать через 15 минут.
  • Обрыв контактов. Двигатель работает с небольшой вибрацией, поэтому некачественные контакты могут оборваться. Происходит это обычно в китайской технике.
  • Неправильная установка двигателя. Монтаж с ошибками нарушает подачу потоков воздуха, забивает пазы двигателя мусором. Произойти это может по причине некачественного соединения проводов в клеммной коробке или из-за сильного перегиба гофры (воздуховода).
  • Проблемы с электропроводкой. Из-за частых замыканий или перепадов электроснабжения в работе мотора возможны помехи, что ведёт к поломке и неправильной его работе.

Как прикрепить вытяжку к стенке без шкафчика?

Комплектующие для пластикового воздуховода.

  1. Не во всех случаях шкафчики для стен располагаются над плитой. В данном месте они быстро портятся от пара и большой влажности. В некоторых случаях на кухне могут быть установлены узкие шкафчики, в которые не получится смонтировать вытяжки большой ширины. Если крепление отсутствует, то к стенке надо закрепить раму П-образной формы из уголков на дюбели. Данное крепление будет служить опорой для корпуса.
  2. Если обыкновенными дюбелями не получается прикрепить вытяжку к стенке, понадобится приобрести саморезы-шпильки большой длины, которые с одной стороны будут выглядеть как саморезы, а с другой на них будет резьба с гайкой. Их надо вкрутить в стенку, после чего прикрутить к креплениям корпус конструкции на нужном отступе от стенки.
  3. После этого конструкция подключается к электрической сети. Первым делом подключается зануление, которое сможет увести напряжение с корпуса в процессе работы вентиляторов.

Несколько раз в год конструкцию надо прочищать от гари, чтобы не было возгорания.

https://kuhnyamoya.ru/www.youtube.com/watch?v=pIFxU6TE3UU

Подключение вытяжки на кухне — непростой процесс. Однако если иметь все необходимые элементы, то можно произвести монтаж данной конструкции самостоятельно

В данном случае важно соблюдать правильную последовательность всех необходимых действий

4 Плюсы и минусы отсутствия прибора

Преимуществ у такого положения дел несколько:

  • отсутствие лишнего механического шума;
  • больше свободного пространства, что особенно ценно на маленьких кухнях;
  • дизайн становится более лаконичным, не отягощённым тяжеловесными приборами.

Однако не стоит забывать и о проблемах, которые могут возникнуть в таком случае. Их немного больше:

  • если хозяева помещения любят и часто готовят жареную пищу, то её запах будет распространяться по квартире, въедаясь в мебель, одежду и другие текстильные покрытия;
  • чтобы проветрить, придётся постоянно открывать форточку — это может быть не всегда удобно, особенно в зимнее время, и может приводить к сквознякам, простудным заболеваниям, гибели цветов на подоконниках;
  • все поверхности на кухне со временем покроются жирной плёнкой, избавиться от которой нелегко, и придётся чаще проводить генеральную уборку;
  • это отразится и на внешнем виде помещения — обои и даже потолок потеряют свой товарный вид, ремонт нужно будет делать очень скоро;
  • если используется газовая плита, то образующийся при эксплуатации угарный газ никуда не будет уходить и может отрицательно влиять на здоровье человека.

нюансы процедуры и пошаговая инструкция

В настоящее врем электродвигатели используются в большом количестве бытовых приборов. Главная особенность заключается в их асинхронной работе. За счет этого удерживается постоянная частота вращения ротора даже при колебании нагрузок. Несмотря на то, что электромоторы очень надежны, иногда они выходят из строя.

Учитывая их высокую стоимость, лучше всего отремонтировать, а не покупать новый прибор. В любом случае, полной перемоткой электродвигателя вручную не рекомендуется, для этого потребуются специальные приборы, поэтому рассмотрим процесс поэтапно.

Последовательность действий при осмотре двигателя

Прежде всего, при поломке двигателя, его нужно осмотреть. Для этого потребуется выполнить собственноручно следующие действия:

  • Отключить электропривод от сети. Это элементарная техника безопасности.
  • Произвести демонтаж конструкции, в которую был установлен двигатель.
  • Перед вами окажется кожух, принадлежащий охлаждающему вентилятору. Аккуратно снимите его.
  • Проведите демонтаж крыльчатки.
  • Открутите крепления и снимите их. Лучше всего начните откручивать с фронтальной части, поскольку после ее демонтажа ротор будет легче достать.
  • Вытащите ротор.

Весь процесс можно заметно упростить, если у вас есть съемник. Он нужен для того, чтобы освободить вал двигателя, а также снять торцевые крышки.

Снятие обмотки электродвигателя

Второй этап – это снятие обмотки, чтобы не повредить детали, нужно следовать следующим инструкциям:

  • Потребуется нож, которым аккуратно снимается бандажный крепеж и изоляционное покрытие в местах, где соединяются провода. Отдельно для некоторых конструкций можно зафиксировать места соединений, чтобы при сборке прибора не возникло проблем.
  • Далее потребуется зубило, которым нужно сбить верхушки проводов, находящихся с торца статора.
  • Теперь потребуется пробойник подходящего диаметра, которым освобождаются пазы.
  • Очистите статор от разного рода загрязнений.

На этом этапе рекомендуем вам закончить самостоятельные работы и отнести корпус в ремонт, поскольку самостоятельно продолжить работы вы не сможете, потребуется специализированное оборудование.

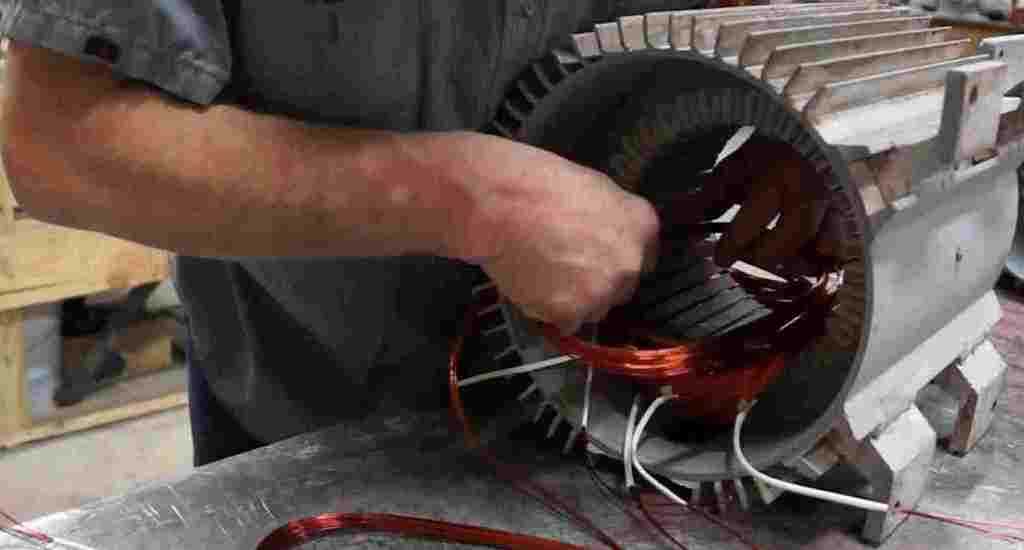

Перемотка статора электродвигателя

Это заключительный этап процесса перемотки, для которого выполняются следующие действия:

  • Изоляторы устанавливаются в каждый из пазов.
  • Толщина материала подбирается исходя из технических характеристик, которые указаны в справочнике.
  • Далее необходимо определить обмоточные данные, которые обычно определяются по марке имеющегося двигателя.
  • После проводится намотка витков катушек. Это делается на специальном станке.
  • Катушечные группы аккуратно размещаются в соответствующих пазах.
  • После, эти же группы обвязываются и соединяются между собой. Обязательно выполнять вручную.
  • Корпус пропитывается специальным лаком.
  • Корпус отправляется на просушку в камеру при постоянно поддерживаемой температуре в 135 °C.
  • После катушки проходят обязательное тестирование омметром.
  • Все детали собираются и проводится пробный запуск электродвигателя. Если в ремонт отдавался только корпус, то перед запуском нужно обязательно проверить рабочее состояние катушек.

Если у вас сломался электродвигатель и нужно срочно сделать перемотку, то не спешите выбрасывать прибор в утиль. Можно сделать это своими руками, следуя простым инструкциям. Воспользовавшись нашими рекомендациями, вы сможете сэкономить значительную часть денег на ремонте и не придется снова покупать дорогостоящую технику.

Изготовление кухонной вытяжки своими руками из фанеры

Вместо гипсокартонной обшивки можно использовать фанерную. Такая обшивка более прочная, она лучше подходит к изготовлению активных устройств с достаточно мощными электродвигателями. Фанеру можно использовать таким же образом, как описано выше. Но есть ещё один вариант применения — использовать основание старой вытяжки или приобрести какую-нибудь дешёвую модель для того, чтобы использовать её основание. Это не самый простой вариант, чтобы сделать такую конструкцию самому, понадобятся довольно продвинутые навыки работы. От старой модели используется блок с фильтром и электродвигателем. Разберёмся, как сделать эту вытяжку своими руками.

Процесс изготовления вытяжки

Купол самодельной вытяжки из фанеры собирается отдельно. Базой служат компоненты от устройства заводского изготовления. Из фанеры или деревянных планок изготавливаются элементы каркаса, из этих элементов собирается каркас. Кроме того, вырезаются элементы обшивки из фанерных листов, ими оклеивается каркас. Для лучшего протекания процесса склеивания рекомендуется на время фиксировать обшивку на каркасе струбцинами с мягкими захватами. Склеенная самодельная конструкция шлифуется, её внешний вид доводится до желаемого состояния. Далее она устанавливается на своё место в процессе общего монтажа вытяжной системы.

Маленький экскурс в историю

Люди современности спокойно относятся к миллиону вещей, которые ранее казались бы весьма странными, совершенно не задумываясь, откуда они возникли. А ведь даже кухонная вытяжка существовала не всегда. Изначально вся вентиляция помещений для готовки пищи заключалась в тяге создаваемой трубой печи и открытыми форточками. Соответственно и находится в таком пространстве было весьма затруднительно. Только представьте — жара, чад, дым, запах, отсветы огня на стенах, периодически возникающие порывы ветра (сквозняки) — чистилище. Только чертей не хватает, хотя за них вполне могли сойти люди, топившие печь дровами из-за оседающей на них сажи.

Разными способами пытались решить назревшую проблему с вентиляцией — в стенах размещались духовые отверстия, создающие постоянный сквозняк, открывались окна и форточки или придумывался еще миллион методов проветривания. Но до момента появления в XX веке первых кухонных вытяжек, все попытки создания чистой атмосферы были мало эффективными.

Начиная с 1955 года итальянская компания Faber начала поставку вентиляции наиболее похожей на современную — кухонную. Популярность ее была настолько высока, что за короткое время образовалось множество фирм, выпускающих аналогичное оборудования. Их усилиями и правильной рекламой, кухонные вытяжки быстро завоевали рынки Европы и Америки. Ближе к 90 годам XX века они стояли в домах, расположенных практически во всех частях света.

Несмотря на наличие множества моделей на рынке, внутренняя разница между ними минимальна, а принцип действия всегда один. Воздух попадает в прибор с одной стороны, движется через систему фильтрации, оставляя на ней мусор и жир, затем выходит с другой. В качестве входной части выступает та сторона устройства, которая в основном направлена на источники неприятных запахов. Выход выполняется по циклу обратно в кухню, встроенную систему вентиляции или напрямую на улицу.

Самостоятельный ремонт

Чтобы заменить в угольном фильтре гранулы, воздухозаборную решетку аккуратно снимают. Сразу за ней расположен угольный очиститель. Отработанные гранулы убирают, а внутрь засыпают новые. Если угольный очиститель неразборный, его просто заменяют новым. Процесс замены:

Разбирая прибор будьте очень осторожны

  • снимают и укладывают на стол воздухозаборную решетку «лицом» вниз;
  • отсоединяют старый очиститель;
  • аккуратно укладывают новый фильтр;
  • устанавливают решетку на место.

Если перегорела лампочка, ее заменяют новой того же типа. Если новая лампочка для кухонной вытяжки все равно не загорается, значит, проблема в выключателе. Один из проводов «отходит», поэтому не работает свет в вытяжке на кухне. Если не загораются галогеновые лампочки, то причиной может быть перегоревший трансформатор в корпусе аппарата.

Причины, по которым вытяжка не включается:

  1. Отсутствие подключения к электросети. В таком случае проверяют, плотно ли установлена вилка розетки в гнезде. Если там нет напряжения, проверяют электрический щиток, не отключились ли автоматы. При необходимости заменяют перегоревшие предохранители. Если с предохранителями и автоматами все в порядке, проверяют, есть ли питание на клеммах вытяжного устройства, исправны ли шнур и штепсель.
  2. Неисправность кнопки выключателя. Тестером проверяют выключатель и заменяют в случае поломки.
  3. Неисправность вилки питания. Проверяют и заменяют вилку.
  4. Перегорание предохранителей. Часто в вилке или соединительном устройстве перегорают встроенные предохранители. После подтверждения неисправности их заменяют новыми.
  5. Внутренние повреждения электропроводов. Тестером проверяют исправность расположенной внутри проводки. При наличии плохих контактов их устраняют плоскогубцами, обжимая наконечники, и подтягивают винтами.

Если с освещением проблем нет, а электромотор не заводится, проверяют кнопочный блок. Иногда перегорает общий контакт на самой первой кнопке, что приводит к тому, что не работает ни одна из трех скоростей. Придется полностью произвести установку блока или перепаять перегоревшее контактное соединение. Чтобы усилить перепаянный контакт, к нему присоединяют и припаивают предварительно зачищенный провод. Если контакт пропадает в разъемах из-за постоянной и сильной вибрации, то их передергивают заново.

Если сомневаетесь в своих силах- обратитесь к специалистам

Если мотор гудит, но не запускается, то причиной может быть перегоревший керамический предохранитель в обмотке. Он находится непосредственно в корпусе мотора, поэтому добраться к нему сложно: нужно разобрать вытяжку на кухне, добраться до электродвигателя и проверить трансформатор. Хотя бы две обмотки мотора для кухонной вытяжки (рабочая и пусковая) должны прозваниваться. Если с ними все в порядке, переходят к диагностике конденсатора. Для проверки используют мультиметр, но если конденсатор вздулся, то проверять его нет смысла.

Если не работает одна из трех скоростей, причину неисправности ищут в кнопке включения. Необходимо также проверить не перегорела ли дорожка на плате.

Возникшие проблемы при ремонте вытяжки своими руками решают исходя из специальных знаний и опыта работы. Если не вникать в принципы функционирования аппарата, то своим вмешательством устройство можно окончательно вывести из строя. Тогда придется звать на помощь профессионалов, чьи услуги обойдутся дороже обычного. Поэтому необходимо реально оценивать свои силы.

Как и чем помыть корпус вытяжки

Мыть корпус вытяжки нужно правильно, соблюдая рекомендации по уходу за определенными видами поверхности.

Самые распространенные варианты:

Нужно отдельно рассмотреть, как отмыть все указанные поверхности.

Эмалированный

Очистить вытяжку от жира, если она имеет эмалированную поверхность, трудно. Опытные хозяйки рекомендуют использовать специальную жидкость Kaneyo. Она отлично подходит для удаления въевшихся пятен и старого налета.

Из нержавеющей стали

Нержавеющую сталь можно очистить тем же средством, которое применяется для эмалированных поверхностей, но лучше воспользоваться народным средством.

Для его применения используются следующие ингредиенты:

Добиться эффекта поможет тряпочка из микрофибры.

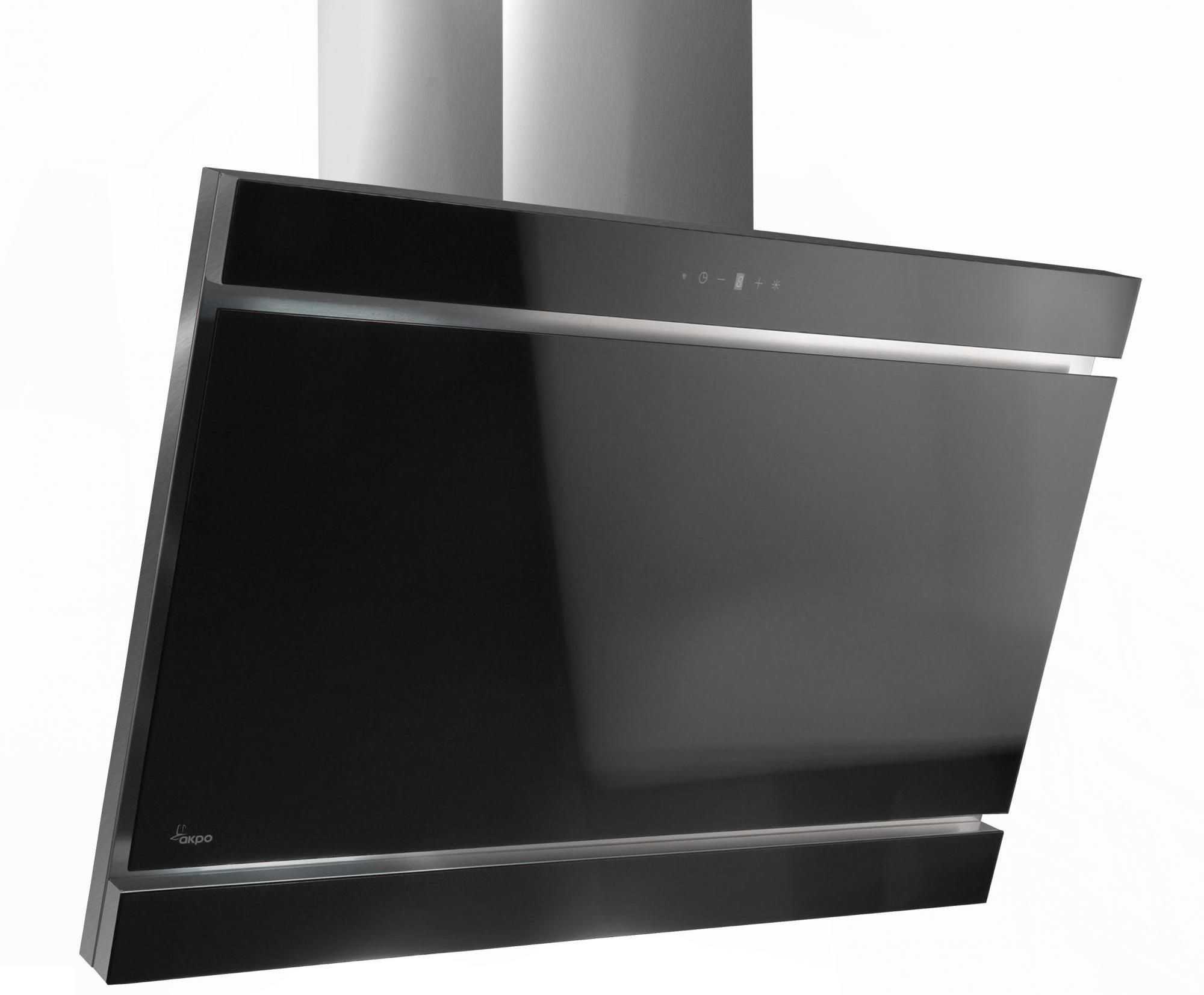

Из тонированного стекла

Почистить вытяжку с тонированным стеклом от жира можно с помощью средства «Силит Бэнг», который применяется также для микроволновых печей и кухонных плит.

Это верный способ для подобного покрытия.

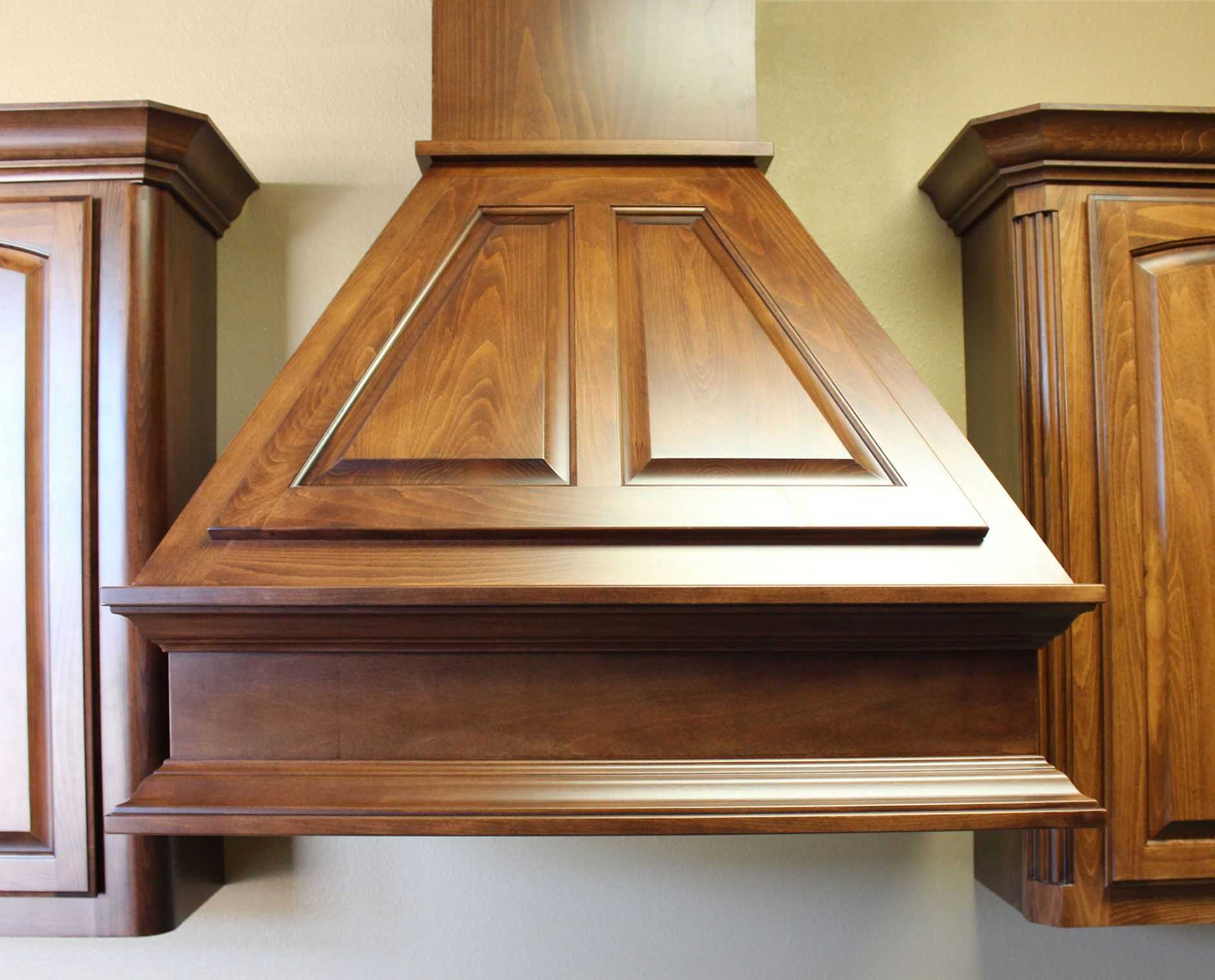

Деревянный

Чтобы удалить образовавшийся налет или жир с деревянной вытяжки, нужно использовать нашатырный спирт.

Чистить деревянную вытяжку таким способом неопасно, но не стоит применять нашатырный спирт для глянцевых поверхностей.

Пластиковый

Почистить пластиковую вытяжку на кухне можно еще одним народным средством – смесью из стирального порошка и соды.

Микрочастицы элементов раствора смогут размягчить поверхность вытяжки и удалить налет.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

  1. Закрепить крепление вытяжки к стене.
  2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
  3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

  • Устройство должно монтироваться с максимальной надежностью;
  • Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

  • Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
  • Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Разборка

Конечно, каждая конкретная модель от любого производителя, имеет собственные нюансы конструкции, тем не менее все агрегаты кухонной вентиляции в своей структуре похожи. И для начала, чтобы выполнить ремонт кухонной вытяжки, ее нужно разобрать.

Порядок разборки следующий: внизу конструкции отсоединяют фильтрующие элементы. Зачастую они выполняются разъемными целиком с корпусом агрегата для облегчения доступа к угольному и жировому очистителю. После них, уже дальше внутри корпуса может быть расположена защитная панель, которая демонтируется путем откручивания крайних крепежных болтов. Убрав мешающий элемент можно получить доступ уже к самой начинке устройства. Далее, если присутствует осветительная панель — производится ее снятие. Глубже идет управляющий блок, достаточно легко отсоединяемый от общей рамы — к корпусу он крепиться парой болтов или пластмассовой защелкой. От него идет провод питания, кабель управления двигателем, и линия включения освещения. Их, перед выемкой блока нужно вынуть из разъемов.

После будет находиться блок крыльчатки. Процедура демонтажа начинается со снятия стопорного кольца элемента и отсоединения группы самих плоскостей от мотора. Далее выполняют разъем двигателя с корпусом агрегата. Тут, так же, как и в случае контрольного блока могут использоваться болты, крепящие двигатель к общему кожуху или пластиковые защелки, которые нужно плавно отжать отверткой для освобождения компонента из упоров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Ремонт кухонных вытяжек своими руками: как разобрать вытяжку на дому

Типичные проблемы с вытяжкой: причины и ремонт ↑

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

  • снижение производительности;
  • отсутствие освещения;
  • отсутствие какой-либо реакции на включение;
  • неисправность переключателя скорости;
  • поломкадвигателя.

Недостаточно тянет – запахи не устраняются ↑

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Нет освещения ↑

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Измерение сопротивления лампы накаливания цифровым мультиметром

Не реагирует на включение ↑

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

Проверка наличия напряжения в розетке

Не переключается скорость ↑

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

Для замены кнопки достаточно уметь работать с паяльником

Вентилятор не вращается ↑

Ремонт: Определить точную причину поломки двигателя можно по косвенным симптомам. Если при включении любой скорости агрегат не издает никакого звука, при этом запах горелой обмотки также отсутствует, вероятнее всего перегорел термопредохранитель.

К сведению!Термопредохранитель устанавливается непосредственно в корпусе электродвигателя и перегорает вследствие сильного перегрева обмоток.

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Как устроена вытяжка

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.

Частые неисправности

Плановое техническое обслуживание и соблюдение правил эксплуатации – гарантия долговечности и бесперебойной работы устройства. Если на газовой плите часто включена конфорка с открытым пламенем и без посуды, то можно не удивляться, почему перестала работать вытяжка на кухне.

Правила эксплуатации вытяжки гласят, что устройство необходимо включать за 5 минут до готовки, а выключать через четверть часа после окончания готовки. Если этот пункт не выполнить, в помещении будут оставаться кухонные запахи. Поэтому при жалобах на то, что плохо тянет вытяжка на кухне и не устраняет запах при готовке, нужно проверить, вовремя ли включают и выключают аппарат. Если эти правила соблюдены, причиной запахов может быть засорение фильтров. Фильтрующие элементы необходимо вовремя мыть или заменять.

Если не работает вытяжка -прежде всего проверьте исправность ее освещения

Если не работает вытяжка на кухне, для начала необходимо проверить, есть ли освещение. Если с лампочками все в порядке, значит, случилась неполадка с управляющей схемой или вышел из строя двигатель. Если мотор работает, но скорость вращения не регулируется, то велика вероятность, что поломалась схема управления.

Типичные поломки вытяжных аппаратов:

  1. Забитые и засоренные фильтры. Очистители необходимо своевременно менять или очищать в зависимости от типа. Скопление мусора и жира может спровоцировать возгорание блока переключателей.
  2. Неисправность переключателей. Если не работает переключатель оборотов вентилятора вытяжки, его заменяют новым.
  3. Поломка двигателя.
  4. Разрывы электрических контактов. При осмотре обнаруживают рваные провода, опухшие конденсаторы, обгоревшие обмотки или отслоившиеся дорожки печатных плат.
  5. Износ коллекторов, щеток, подшипников, щеткодержателей.

Серьезные поломки вытяжного устройства может починить только человек, знающий наизусть учебник по электротехнике и электрическую схему кухонной вытяжки.

Перечень основных неисправности и пути решения проблем

На сегодняшний день представлено огромное количество различных моделей вытяжек. Но все они имеют ряд схожих проблем, которые могут возникать в оборудовании при неправильном обращении с ним. К самым основным и известным поломкам относятся:

Вытяжка слабо тянет потоки воздуха. Прежде всего, рекомендуется проверить состояние фильтров. Скорее всего, они забиты, что мешает пару нормально циркулировать. Чтобы подтвердить это, из вытяжки необходимо достать фильтр, включить оборудование без него. Решается проблема достаточно просто и быстро. Для этого есть 2 пути: поменять фильтр на новый или провести его чистку с помощью специальных жирорастворяющих средств. Кроме этого, тяга может быть нарушена в результате засорения, которое произошло в вентиляционных каналах в многоквартирном доме. Чтобы убедиться в этом, необходимо к открытой вентшахте поднести горящую спичку или зажженную зажигалку. Если тяга есть, пламя будет затягиваться внутрь вентиляционного канала, даже находясь на небольшом расстоянии от него.

Не включается подсветка на вытяжке. Производители обычно комплектуют модели самыми простыми системами освещения, которые в случае необходимости можно достаточно быстро починить. Прежде всего, нужно визуально осмотреть лампочку и контакты на патроне. Чтобы убедиться в исправности последнего, можно в него вставить лампочку, которая точно работает. Если поломка не была обнаружена, то нужно проверить работу электродвигателя вытяжки, после этого убедиться в исправности всех цепей и непосредственно самих кнопок. В этом помогут такие приспособления, как индикаторная отвертка, тестер и контрольная лампочка.

Вытяжка слишком сильно шумит. Обычно этот дефект можно обнаружить сразу после установки в более дешевых и некачественных моделях. Но иногда такое случается и в хороших и дорогих вытяжках. Причинами для этого обычно становятся крепления, которые со временем просто отходят, что приводит к механическому износу оборудования. Проверка надежности крепления, которым оборудование фиксируется на стене или мебели, поможет устранить этот дефект. При необходимости зазоры нужно устранить, а также уплотнить места с пустотами с помощью поролона или полиуретана.

Скорость на технике не переключается

Если появилась такая проблема, то нужно обратить внимание на блок управления, а также кнопки и плату. Причиной поломки становится отсутствующий или сгоревший контакт, который идет от кнопки к мотору.

Вытяжка полностью перестала работать

То есть в бытовой технике даже не включается вентилятор и подсветка. Первое, что нужно проверить, – розетка. Если в ней есть напряжение, значит, нужно продолжить дальнейшие поиски поломки. Помочь в этом сможет мультиметр. С ним необходимо проверить все цепи и напряжение на плате и выключателе. Есть вероятность, что сгорел провод или предохранитель.

Устройство не устраняет неприятные запахи. Это указывает на наличие проблем с фильтрами. Если они не одноразовые, то их нужно прочищать. Остальные виды – поменять на новые фильтры. Понять, какие установлены в каждой конкретной модели, поможет инструкция к вытяжке. В ней обязательно будет прописаны рекомендации для установки одноразовых и многоразовых фильтров.

Вытяжка не справляется с неприятными запахами

Любая бытовая техника может выйти из строя, вытяжка — не исключение из правил. Чаще всего поломки происходят из-за разрывов проводников, а также соединительных контактов.

Основные причины неисправности


Среди главных причин:

  • Неправильная эксплуатация вытяжной системы. Двигатель может сломаться из-за неправильного обращения с соседними элементами. Например, из-за засорения сетчатого фильтра, который улавливает жир, может сбиться работа двигательных систем. Чистить фильтр нужно регулярно, примерно раз в три недели.

В новых моделях есть индикационная лампочка. Когда она загорается, тогда приходит срок замены фильтров. Сигнал подаётся при правильной эксплуатации не ранее, чем после двух лет работы двигателя.

  • Несоблюдение основных правил эксплуатации. Вытяжной вентилятор нужно включать при выключенной печке. Если запустить вытяжку воздуха во время готовки, мотор может не выдержать перепадов температур и сломаться (как отремонтировать вентилятор кухонной вытяжки своими руками?). Вытяжку нужно включать минуты за 2 до приготовления пищи. А после окончания выключать через 15 минут.
  • Обрыв контактов. Двигатель работает с небольшой вибрацией, поэтому некачественные контакты могут оборваться. Происходит это обычно в китайской технике.
  • Неправильная установка двигателя. Монтаж с ошибками нарушает подачу потоков воздуха, забивает пазы двигателя мусором. Произойти это может по причине некачественного соединения проводов в клеммной коробке или из-за сильного перегиба гофры (воздуховода).
  • Проблемы с электропроводкой. Из-за частых замыканий или перепадов электроснабжения в работе мотора возможны помехи, что ведёт к поломке и неправильной его работе.

Как прикрепить вытяжку к стенке без шкафчика?

Комплектующие для пластикового воздуховода.

  1. Не во всех случаях шкафчики для стен располагаются над плитой. В данном месте они быстро портятся от пара и большой влажности. В некоторых случаях на кухне могут быть установлены узкие шкафчики, в которые не получится смонтировать вытяжки большой ширины. Если крепление отсутствует, то к стенке надо закрепить раму П-образной формы из уголков на дюбели. Данное крепление будет служить опорой для корпуса.
  2. Если обыкновенными дюбелями не получается прикрепить вытяжку к стенке, понадобится приобрести саморезы-шпильки большой длины, которые с одной стороны будут выглядеть как саморезы, а с другой на них будет резьба с гайкой. Их надо вкрутить в стенку, после чего прикрутить к креплениям корпус конструкции на нужном отступе от стенки.
  3. После этого конструкция подключается к электрической сети. Первым делом подключается зануление, которое сможет увести напряжение с корпуса в процессе работы вентиляторов.

Несколько раз в год конструкцию надо прочищать от гари, чтобы не было возгорания.

https://kuhnyamoya.ru/www.youtube.com/watch?v=pIFxU6TE3UU

Подключение вытяжки на кухне — непростой процесс. Однако если иметь все необходимые элементы, то можно произвести монтаж данной конструкции самостоятельно

В данном случае важно соблюдать правильную последовательность всех необходимых действий

4 Плюсы и минусы отсутствия прибора

Преимуществ у такого положения дел несколько:

  • отсутствие лишнего механического шума;
  • больше свободного пространства, что особенно ценно на маленьких кухнях;
  • дизайн становится более лаконичным, не отягощённым тяжеловесными приборами.

Однако не стоит забывать и о проблемах, которые могут возникнуть в таком случае. Их немного больше:

  • если хозяева помещения любят и часто готовят жареную пищу, то её запах будет распространяться по квартире, въедаясь в мебель, одежду и другие текстильные покрытия;
  • чтобы проветрить, придётся постоянно открывать форточку — это может быть не всегда удобно, особенно в зимнее время, и может приводить к сквознякам, простудным заболеваниям, гибели цветов на подоконниках;
  • все поверхности на кухне со временем покроются жирной плёнкой, избавиться от которой нелегко, и придётся чаще проводить генеральную уборку;
  • это отразится и на внешнем виде помещения — обои и даже потолок потеряют свой товарный вид, ремонт нужно будет делать очень скоро;
  • если используется газовая плита, то образующийся при эксплуатации угарный газ никуда не будет уходить и может отрицательно влиять на здоровье человека.

нюансы процедуры и пошаговая инструкция

В настоящее врем электродвигатели используются в большом количестве бытовых приборов. Главная особенность заключается в их асинхронной работе. За счет этого удерживается постоянная частота вращения ротора даже при колебании нагрузок. Несмотря на то, что электромоторы очень надежны, иногда они выходят из строя.

Учитывая их высокую стоимость, лучше всего отремонтировать, а не покупать новый прибор. В любом случае, полной перемоткой электродвигателя вручную не рекомендуется, для этого потребуются специальные приборы, поэтому рассмотрим процесс поэтапно.

Последовательность действий при осмотре двигателя

Прежде всего, при поломке двигателя, его нужно осмотреть. Для этого потребуется выполнить собственноручно следующие действия:

  • Отключить электропривод от сети. Это элементарная техника безопасности.
  • Произвести демонтаж конструкции, в которую был установлен двигатель.
  • Перед вами окажется кожух, принадлежащий охлаждающему вентилятору. Аккуратно снимите его.
  • Проведите демонтаж крыльчатки.
  • Открутите крепления и снимите их. Лучше всего начните откручивать с фронтальной части, поскольку после ее демонтажа ротор будет легче достать.
  • Вытащите ротор.

Весь процесс можно заметно упростить, если у вас есть съемник. Он нужен для того, чтобы освободить вал двигателя, а также снять торцевые крышки.

Снятие обмотки электродвигателя

Второй этап – это снятие обмотки, чтобы не повредить детали, нужно следовать следующим инструкциям:

  • Потребуется нож, которым аккуратно снимается бандажный крепеж и изоляционное покрытие в местах, где соединяются провода. Отдельно для некоторых конструкций можно зафиксировать места соединений, чтобы при сборке прибора не возникло проблем.
  • Далее потребуется зубило, которым нужно сбить верхушки проводов, находящихся с торца статора.
  • Теперь потребуется пробойник подходящего диаметра, которым освобождаются пазы.
  • Очистите статор от разного рода загрязнений.

На этом этапе рекомендуем вам закончить самостоятельные работы и отнести корпус в ремонт, поскольку самостоятельно продолжить работы вы не сможете, потребуется специализированное оборудование.

Перемотка статора электродвигателя

Это заключительный этап процесса перемотки, для которого выполняются следующие действия:

  • Изоляторы устанавливаются в каждый из пазов.
  • Толщина материала подбирается исходя из технических характеристик, которые указаны в справочнике.
  • Далее необходимо определить обмоточные данные, которые обычно определяются по марке имеющегося двигателя.
  • После проводится намотка витков катушек. Это делается на специальном станке.
  • Катушечные группы аккуратно размещаются в соответствующих пазах.
  • После, эти же группы обвязываются и соединяются между собой. Обязательно выполнять вручную.
  • Корпус пропитывается специальным лаком.
  • Корпус отправляется на просушку в камеру при постоянно поддерживаемой температуре в 135 °C.
  • После катушки проходят обязательное тестирование омметром.
  • Все детали собираются и проводится пробный запуск электродвигателя. Если в ремонт отдавался только корпус, то перед запуском нужно обязательно проверить рабочее состояние катушек.

Если у вас сломался электродвигатель и нужно срочно сделать перемотку, то не спешите выбрасывать прибор в утиль. Можно сделать это своими руками, следуя простым инструкциям. Воспользовавшись нашими рекомендациями, вы сможете сэкономить значительную часть денег на ремонте и не придется снова покупать дорогостоящую технику.

Изготовление кухонной вытяжки своими руками из фанеры

Вместо гипсокартонной обшивки можно использовать фанерную. Такая обшивка более прочная, она лучше подходит к изготовлению активных устройств с достаточно мощными электродвигателями. Фанеру можно использовать таким же образом, как описано выше. Но есть ещё один вариант применения — использовать основание старой вытяжки или приобрести какую-нибудь дешёвую модель для того, чтобы использовать её основание. Это не самый простой вариант, чтобы сделать такую конструкцию самому, понадобятся довольно продвинутые навыки работы. От старой модели используется блок с фильтром и электродвигателем. Разберёмся, как сделать эту вытяжку своими руками.

Процесс изготовления вытяжки

Купол самодельной вытяжки из фанеры собирается отдельно. Базой служат компоненты от устройства заводского изготовления. Из фанеры или деревянных планок изготавливаются элементы каркаса, из этих элементов собирается каркас. Кроме того, вырезаются элементы обшивки из фанерных листов, ими оклеивается каркас. Для лучшего протекания процесса склеивания рекомендуется на время фиксировать обшивку на каркасе струбцинами с мягкими захватами. Склеенная самодельная конструкция шлифуется, её внешний вид доводится до желаемого состояния. Далее она устанавливается на своё место в процессе общего монтажа вытяжной системы.

Маленький экскурс в историю

Люди современности спокойно относятся к миллиону вещей, которые ранее казались бы весьма странными, совершенно не задумываясь, откуда они возникли. А ведь даже кухонная вытяжка существовала не всегда. Изначально вся вентиляция помещений для готовки пищи заключалась в тяге создаваемой трубой печи и открытыми форточками. Соответственно и находится в таком пространстве было весьма затруднительно. Только представьте — жара, чад, дым, запах, отсветы огня на стенах, периодически возникающие порывы ветра (сквозняки) — чистилище. Только чертей не хватает, хотя за них вполне могли сойти люди, топившие печь дровами из-за оседающей на них сажи.

Разными способами пытались решить назревшую проблему с вентиляцией — в стенах размещались духовые отверстия, создающие постоянный сквозняк, открывались окна и форточки или придумывался еще миллион методов проветривания. Но до момента появления в XX веке первых кухонных вытяжек, все попытки создания чистой атмосферы были мало эффективными.

Начиная с 1955 года итальянская компания Faber начала поставку вентиляции наиболее похожей на современную — кухонную. Популярность ее была настолько высока, что за короткое время образовалось множество фирм, выпускающих аналогичное оборудования. Их усилиями и правильной рекламой, кухонные вытяжки быстро завоевали рынки Европы и Америки. Ближе к 90 годам XX века они стояли в домах, расположенных практически во всех частях света.

Несмотря на наличие множества моделей на рынке, внутренняя разница между ними минимальна, а принцип действия всегда один. Воздух попадает в прибор с одной стороны, движется через систему фильтрации, оставляя на ней мусор и жир, затем выходит с другой. В качестве входной части выступает та сторона устройства, которая в основном направлена на источники неприятных запахов. Выход выполняется по циклу обратно в кухню, встроенную систему вентиляции или напрямую на улицу.

Самостоятельный ремонт

Чтобы заменить в угольном фильтре гранулы, воздухозаборную решетку аккуратно снимают. Сразу за ней расположен угольный очиститель. Отработанные гранулы убирают, а внутрь засыпают новые. Если угольный очиститель неразборный, его просто заменяют новым. Процесс замены:

Разбирая прибор будьте очень осторожны

  • снимают и укладывают на стол воздухозаборную решетку «лицом» вниз;
  • отсоединяют старый очиститель;
  • аккуратно укладывают новый фильтр;
  • устанавливают решетку на место.

Если перегорела лампочка, ее заменяют новой того же типа. Если новая лампочка для кухонной вытяжки все равно не загорается, значит, проблема в выключателе. Один из проводов «отходит», поэтому не работает свет в вытяжке на кухне. Если не загораются галогеновые лампочки, то причиной может быть перегоревший трансформатор в корпусе аппарата.

Причины, по которым вытяжка не включается:

  1. Отсутствие подключения к электросети. В таком случае проверяют, плотно ли установлена вилка розетки в гнезде. Если там нет напряжения, проверяют электрический щиток, не отключились ли автоматы. При необходимости заменяют перегоревшие предохранители. Если с предохранителями и автоматами все в порядке, проверяют, есть ли питание на клеммах вытяжного устройства, исправны ли шнур и штепсель.
  2. Неисправность кнопки выключателя. Тестером проверяют выключатель и заменяют в случае поломки.
  3. Неисправность вилки питания. Проверяют и заменяют вилку.
  4. Перегорание предохранителей. Часто в вилке или соединительном устройстве перегорают встроенные предохранители. После подтверждения неисправности их заменяют новыми.
  5. Внутренние повреждения электропроводов. Тестером проверяют исправность расположенной внутри проводки. При наличии плохих контактов их устраняют плоскогубцами, обжимая наконечники, и подтягивают винтами.

Если с освещением проблем нет, а электромотор не заводится, проверяют кнопочный блок. Иногда перегорает общий контакт на самой первой кнопке, что приводит к тому, что не работает ни одна из трех скоростей. Придется полностью произвести установку блока или перепаять перегоревшее контактное соединение. Чтобы усилить перепаянный контакт, к нему присоединяют и припаивают предварительно зачищенный провод. Если контакт пропадает в разъемах из-за постоянной и сильной вибрации, то их передергивают заново.

Если сомневаетесь в своих силах- обратитесь к специалистам

Если мотор гудит, но не запускается, то причиной может быть перегоревший керамический предохранитель в обмотке. Он находится непосредственно в корпусе мотора, поэтому добраться к нему сложно: нужно разобрать вытяжку на кухне, добраться до электродвигателя и проверить трансформатор. Хотя бы две обмотки мотора для кухонной вытяжки (рабочая и пусковая) должны прозваниваться. Если с ними все в порядке, переходят к диагностике конденсатора. Для проверки используют мультиметр, но если конденсатор вздулся, то проверять его нет смысла.

Если не работает одна из трех скоростей, причину неисправности ищут в кнопке включения. Необходимо также проверить не перегорела ли дорожка на плате.

Возникшие проблемы при ремонте вытяжки своими руками решают исходя из специальных знаний и опыта работы. Если не вникать в принципы функционирования аппарата, то своим вмешательством устройство можно окончательно вывести из строя. Тогда придется звать на помощь профессионалов, чьи услуги обойдутся дороже обычного. Поэтому необходимо реально оценивать свои силы.

Как и чем помыть корпус вытяжки

Мыть корпус вытяжки нужно правильно, соблюдая рекомендации по уходу за определенными видами поверхности.

Самые распространенные варианты:

Нужно отдельно рассмотреть, как отмыть все указанные поверхности.

Эмалированный

Очистить вытяжку от жира, если она имеет эмалированную поверхность, трудно. Опытные хозяйки рекомендуют использовать специальную жидкость Kaneyo. Она отлично подходит для удаления въевшихся пятен и старого налета.

Из нержавеющей стали

Нержавеющую сталь можно очистить тем же средством, которое применяется для эмалированных поверхностей, но лучше воспользоваться народным средством.

Для его применения используются следующие ингредиенты:

Добиться эффекта поможет тряпочка из микрофибры.

Из тонированного стекла

Почистить вытяжку с тонированным стеклом от жира можно с помощью средства «Силит Бэнг», который применяется также для микроволновых печей и кухонных плит.

Это верный способ для подобного покрытия.

Деревянный

Чтобы удалить образовавшийся налет или жир с деревянной вытяжки, нужно использовать нашатырный спирт.

Чистить деревянную вытяжку таким способом неопасно, но не стоит применять нашатырный спирт для глянцевых поверхностей.

Пластиковый

Почистить пластиковую вытяжку на кухне можно еще одним народным средством – смесью из стирального порошка и соды.

Микрочастицы элементов раствора смогут размягчить поверхность вытяжки и удалить налет.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

  1. Закрепить крепление вытяжки к стене.
  2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
  3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

  • Устройство должно монтироваться с максимальной надежностью;
  • Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

  • Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
  • Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Разборка

Конечно, каждая конкретная модель от любого производителя, имеет собственные нюансы конструкции, тем не менее все агрегаты кухонной вентиляции в своей структуре похожи. И для начала, чтобы выполнить ремонт кухонной вытяжки, ее нужно разобрать.

Порядок разборки следующий: внизу конструкции отсоединяют фильтрующие элементы. Зачастую они выполняются разъемными целиком с корпусом агрегата для облегчения доступа к угольному и жировому очистителю. После них, уже дальше внутри корпуса может быть расположена защитная панель, которая демонтируется путем откручивания крайних крепежных болтов. Убрав мешающий элемент можно получить доступ уже к самой начинке устройства. Далее, если присутствует осветительная панель — производится ее снятие. Глубже идет управляющий блок, достаточно легко отсоединяемый от общей рамы — к корпусу он крепиться парой болтов или пластмассовой защелкой. От него идет провод питания, кабель управления двигателем, и линия включения освещения. Их, перед выемкой блока нужно вынуть из разъемов.

После будет находиться блок крыльчатки. Процедура демонтажа начинается со снятия стопорного кольца элемента и отсоединения группы самих плоскостей от мотора. Далее выполняют разъем двигателя с корпусом агрегата. Тут, так же, как и в случае контрольного блока могут использоваться болты, крепящие двигатель к общему кожуху или пластиковые защелки, которые нужно плавно отжать отверткой для освобождения компонента из упоров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
