Поэтапно разбираем перфоратор – быстрый поиск поломки

Читайте так же

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь. Простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а это означает, на какой-то период застопорит вашу работу. Если вы станете знать, как разбирается устройство, вам будет намного проще провести остальные работы. Уже сегодня, это приведет к значительной экономии средств, ведь не потребуется тратиться для оплаты услуг ремонтных центров.

Инструкция по разбору инструмента:

1. Приступаем к работам, начиная с разработки верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, в завершении работы шарик.
2. Если вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если подобна нефти имеются, не в конце процесса отсоединяем провода статора.
3. Извлекаем щеткодержатель.
4. Следующий этап – разъединение редуктора не корпуса до образования зазора. Именно через него мы встречаться> извлекать переключатель.
5. Позже корпус перфоратора ставится вертикально, при помощи тисков фиксируется, а его детали аккуратно достаются из устройства.

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских.  А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки  с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Ремонт стиральной машины Bosch своими руками

Прежде чем приступать к ремонту, следует точно выявить неисправность. Благодаря наличию функции самодиагностики эта задача сегодня решается достаточно просто, ведь стиральная машинка сама может поведать о причине отказа. Чтобы агрегат «заговорил», нужно совершить несложный магический ритуал:

1. Закрыв люк для загрузки белья, переведите переключатель программ на позицию «Выкл».
2. После паузы в 2 – 3 секунды тот же переключатель переводим в позицию «Отжим».
3. Как только светодиод кнопки «Старт» начнет мигать, необходимо нажать и удерживать кнопку «Обороты отжима». При этом нужно продолжать следить за светодиодом – он снова должен замигать.
4. По сигналу светодиода кнопки «Старт» переключатель программ переводим в позицию «Слив» (поворот регулятора осуществляется только по ходу часовой стрелки).

Отпускаем кнопку «Обороты отжима» и с помощью переключателя программ указываем машине, что именно она должна проверить:

• для тестирования двигателя переключатель переводится в позицию «3»;
• сливной насос: позиция «4»;
• ТЭН: позиция «5»;
• клапан залива горячей воды: позиция «6»;
• то же для холодной воды: позиция «7»;
• проверка клапанов во время основной и предварительной стирки: позиции «8» и «9» соответственно.

В некоторых моделях стиральных машин Bosch назначение позиций может быть иным, например, для проверки двигателя иногда используется позиция «4».

По завершении тестирования на дисплее машины будет отображен буквенно-цифровой код, по которому можно будет определить характер неисправности.

Механические поломки, требующие ремонта

Первым делом следует проверить механическую часть. Муфта должна легко перемещаться под действием отвертки.

Вращение шестерни бендикса должно производиться только в одну сторону. Недопустимо наличие любых подклиниваний. Люфт также указывает на неисправность узла. В случае наличия дефектов в работе, бендикс подлежит замене.

На шестерни недопустимо наличие существенного износа или повреждений зубьев. Шестеренка не подлежит восстановлению, поэтому в случае дефектов требует замены.

Выход из строя втулки сопровождается посторонними звуками при работе узла. Ее изъятие удобно производить с помощью метчика.

Большинство современных стартеров имеют планетарную передачу. Смазка в ней загустевает в процессе эксплуатации. Для восстановления работоспособности редуктора требуется:

• Разобрать передачу.
• Следующим этапом является чистка. Для начала загустевшую смазку требуется выскрести отверткой и ватной палочкой.

В спецсредстве отмыть все шестерни.

Переборка заканчивается тем, что очищенный редуктор следует смазать новой смазкой.

Несмотря на то, что чистка планетарного редуктора стартера не входит в плановое ТО, многие автовладельцы рекомендуют делать ее периодически с интервалом 40-80 тыс. км.

Снимаем основные узлы

Переходим к очередному этапу разборки машины от компании Бош. Сняв с устройства все стенки и панели, мы обнажили детали и узлы, которые предстоит аккуратно демонтировать. Правильней всего будет начинать с верхних элементов:

перед нами находится металлическая планка, соединяющая стенки стиральной машины Бош. Открутив винтики, ее необходимо снять;
действуя ключом на 14, отвинчиваем пару болтов, удерживающих верхний противовес, извлекаем его наружу;
несколько ранее мы вынули порошковый лоток и освободили дозаторный корпус, который удерживается только патрубками. Необходимо немного сдвинуть дозатор, снять расположенные под ним хомуты, фиксирующие патрубок. Для выполнения такой работы потребуются плоскогубцы. Аналогичным образом выполняется демонтаж патрубка, ведущего к водозаборному клапану, после чего дозатор убирается в сторону, чтобы не создавал помех;
в верхней корпусной части машины Бош располагается прессостат с подведенными к нему трубками и проводками. Здесь же располагается сетевой провод с фильтром помех

Перечисленные детали освобождаются от электропроводки и осторожно демонтируются.

После выполнения перечисленных действий следует выкрутить фильтр для сбора мусора и слить оставшуюся внутри воду. В принципе, такую работу можно выполнить в начале разборки – разницы в последовательности нет. Заблаговременно застелите пол тряпками – воды может оказаться больше, чем вы предполагали. Остается ослабить винты, фиксирующие петли загрузочной дверцы, и снять ее. Справа от люка находим очередную пару винтов, выкручиваем их и демонтируем блокирующее дверцу устройство.

Переходим к задней части стиральной машины Бош. Теперь необходимо снять приводной ремень, отключить электропроводку от двигателя. Для демонтажа мотора пользуемся ключом на 12, которым удобно откручивать крепежные винты. Толкнув двигатель от себя и вниз, придерживая второй рукой, легко снимаем этот элемент.

Немного уделим внимания нижней части стиральной машины от компании Бош. Если модель не имеет поддона, сразу разрешается снимать помпу и демонтировать патрубки. При наличии поддона предстоит выполнить определенные действия:

1. стиральная машина укладывается на левую сторону;
2. выкручиваются крепления поддона;
3. элемент сдергивается с пластмассовых фиксаторов, но действия ваши должны быть осторожными, чтобы не повредить проводку датчика, контролирующего возможные протечки;
4. от датчика отсоединяется проводка, поддон убирается в сторону;
5. с патрубка слива снимаем хомуты, демонтируем его с помпы;
6. отключаем от помпы всю проводку, откручиваем крепления, извлекаем узел наружу;
7. откручиваем крепеж, соединяющий стойки с корпусной частью стиральной машины.

Остается несколько действий – отвинтить противовес, расположенный спереди, чтобы он не мешал извлекать бак и барабан, отсоединить все провода от водонагревательного элемента. Кстати, ТЭН пока оставляем на месте и снимаем пружины, удерживающие барабан и бак. На этом очередной этап разборки закончен.

Порядок демонтажа

Чтобы не запутаться во время разборки, наметим план. Как разобрать стиральную машинку Бош — последовательность демонтажа:

• все стенки;
• контейнер для моющего сердства;
• управляющая панель;
• электромотор, насос, трубчатый электронагреватель;
• ремень привода, шкив;
• амортизаторы, противовесы;
• впускной клапан, трубки, прессостат;
• фильтр, патрубки;
• люк и УБЛ;
• бак.

Отключение

Наиболее простой этап. Он важен — от него зависит ваша безопасность. Разборка стиральной машины Bosch начинается с отключения всех коммуникаций. Отсоедините аппарат от водопроводной трубы, от канализации, отключите от электросети.

Подготовка к ремонту

Прежде чем приступать к ремонту стартера, следует убедиться в том, что именно он неисправен

В первую очередь внимание следует уделить аккумуляторной батареи. Ее заряд должен быть достаточен для запуска мотора

Также следует осмотреть клеммы. Если они окислены, то требуется очистить их и отшлифовать.

Для ремонта стартера предварительно следует демонтировать его с автомобиля. Для этого требуется отсоединить силовой и управляющий провод, а также открутить 2-4 крепления.

Снятый узел требуется проверить на отсутствие КЗ. После этого стартер можно подключить напрямую к батарее. Это позволит проверить тяговое реле и электродвигатель на исправность.

При неработающем электродвигателе следует осмотреть провод, который соединяет тяговое реле и электромотор. Со временем он перегнивает и может отвалиться. При обнаружении отсутствия контакта следует припаять или приварить новый проводник.

Для дальнейшего ремонта требуется разобрать узел. Для начала следует разъединить тяговое реле и электродвигатель.

Ремонт своими руками

Итак, посмотрим, какие виды ремонта доступны обычному пользователю.

Удаление грязи из фильтров

Наиболее подвержен засорам сливной фильтр. Он располагается внизу, примерно в том месте, где из машины выходит сливной шланг.

В большинстве моделей данный элемент закрыт крышкой, которую для открывания нужно провернуть против часовой стрелки.

Необходимо очистить не только сам фильтр, но и место его установки – здесь также собирается много грязи.

Входной фильтр легко найти по месту подключения заливочного шланга.

Перед извлечением сливного фильтра на полу под ним нужно расстелить несколько тряпок: обычно во время данной операции из машины выливается некоторое количество воды.

Ремонт или замена сливного насоса

Данный узел станет доступным после того, как будет снята передняя панель. Вот что нужно сделать:

• выньте бункер-распределитель для порошка;
• выкрутите шуруп, расположенный в правом нижнем углу;
• снимите нижнюю панель, сначала выкрутив шуруп возле сливного фильтра, а затем расположенные в нижней ее части;
• снимите уплотнитель люка, предварительно удалив фиксирующее его металлическое кольцо (для этого отверткой нужно будет отогнуть небольшую пружину);
• теперь можно снять переднюю панель, потянув ее за нижний край.

Чтобы добраться до расположенного в нижней части машины сливного насоса, необходимо отсоединить от замка люка идущие к нему провода. Далее насос нужно снять, разобрать и проверить, не попал ли внутрь него посторонний предмет. Крыльчатка должна свободно вращаться в обе стороны.

Если она не была заблокированной, нужно проверить мультиметром сопротивление обмотки насоса. Оно должно составлять 200 Ом. В зависимости от поломки насос ремонтируют или меняют на новый.

Замена ТЭНа

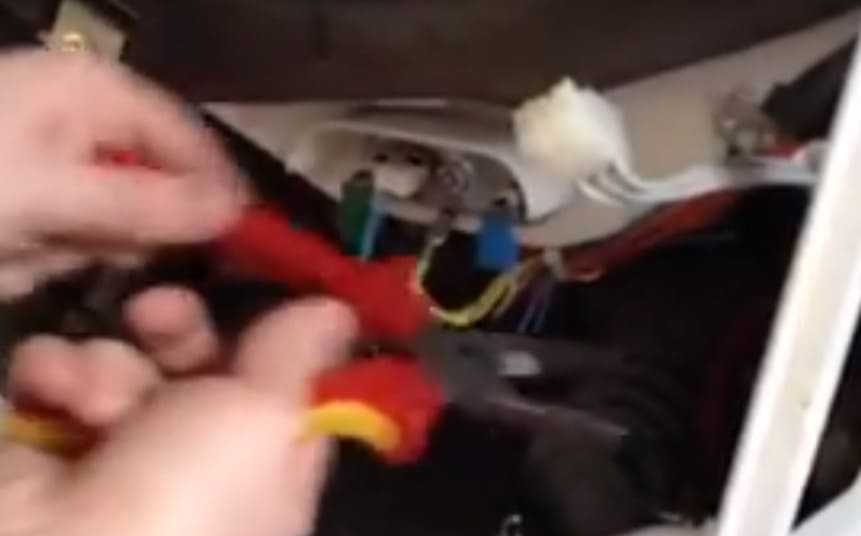

Чтобы получить доступ к нагревателю в стиральных машинах Bosch, необходимо снять заднюю стенку корпуса. Внизу на баке можно увидеть два контакта с подведенными к ним проводами – это хвостовик ТЭНа.

Прежде всего нужно проверить работоспособность этого элемента путем измерения его сопротивления при помощи мультиметра. Оно должно составлять примерно 30 Ом. Если же прибор показывает «бесконечность», ТЭН нужно менять.

Поломка ТЭНа

Для его извлечения достаточно открутить гайку между контактами, предварительно отсоединив провода

Если деталь прикипела, по ней можно осторожно стукнуть несколько раз обрезиненным молотком. Размягчить налет накипи можно посредством жидкости WD-40

После удаления ТЭНа края отверстия внутри бака нужно очистить от накипи. Далее следует установить новый нагреватель.

Важно установить ТЭН, предназначенный для использования именно в вашей модели. Несоответствующий нагреватель может сразу же сгореть, причем вместе с электронным контроллером

Датчик уровня

Неработающий прессостат необходимо заменить, но не стоит с этим торопиться.

Возможно, датчик исправен, просто в прикрепленной к нему трубке образовалась пробка из грязи. В этом случае достаточно просто прочистить эту трубку.

Находится датчик уровня в правом углу под верхней крышкой (удерживается двумя шурупами на задней стороне).

Проверка работоспособности температурного датчика

Замерьте сопротивление датчика при комнатной температуре, а после этого — в нагретом состоянии (можно на некоторое время опустить в горячую воду). В исправном датчике сопротивление должно меняться.

Замена подшипников

Для этой операции машину придется почти полностью разобрать.

Во время разборки не отсоединяйте провода от панели управления – очень трудно будет подключить ее обратно. После демонтажа ее можно уложить на раму машины или подвесить на специально изготовленном крюке.

Разборка стиральной машины для замены подшипника

Для снятия бака с барабаном нужно сначала открутить рессоры, а не упругие верхние подвесы, как в машинах некоторых других марок. При разборке бака на две части пластиковые защелки приходится ломать. Полуоси из подшипников выбиваются осторожными ударами молотка по деревянной подкладке.

Что дает демонтаж верхней крышки

В конструкции стиральных машин всемирно известного немецкого бренда, как и у многих других производителей, данный элемент является «ключевым звеном». Крышка запирает все корпусные детали, с ее демонтажа и начинается полная разборка устройства. Ее удаление позволяет продолжить демонтаж и в результате полностью разобрать машину.

Нередко полная разборка не требуется. Убрав верхнюю панель, ремонтник уже получает доступ к датчику уровня воды в баке (прессостату), входному клапану, дозатору моющих средств. При снятой крышке можно проверить целостность и качество крепления противовесов, оценить надежность пружин и амортизаторов.

Диагностика

Большинство современных моделей стиральных машин Bosch, например серий Maxx 5-6-7, оснащены системой самодиагностики, что значительно упрощает определение неисправностей. Для того чтобы установить характер поломки, не обязательно обращаться в сервисный центр, достаточно совершить несколько манипуляций, и ваша машинка сама «расскажет», в чем проблема. Итак, приступим к выполнению сервисного теста:

1. Закройте люк, переместите переключатель программ в положение «Выкл.».
2. Выдержите паузу в 2-3 секунды, переставьте переключатель на «Отжим» (по часовой стрелке).
3. Когда светодиод «Старт» замигает, нажмите и удерживайте кнопку «Обороты режима». Проследите за «Старт» – он должен начать мигать снова.
4. Переведите переключатель на «Слив» (по часовой стрелке).
5. Отпустите «Обороты режима» (вы ведь не забыли об удержании этой позиции?).
6. Далее поставьте переключатель в положение, соответствующее проверке какого-либо узла стиральной машины (3 – двигатель, 4 – сливной насос, 5 – трубчатый электронагреватель (ТЭН), 8 – клапан залива воды основной стирки, 14, 15 – быстрый автоматический тест). Ниже представлена схема переключателя и расположения цифр, которые соответствуют положению его ручки.

Перед вами схематичное изображение переключателя и расшифровка положений его ручки Некоторые модели различаются нумерацией команд: например, в стиральной машинке Bosch Logixx 8 двигатель проверяется на 4-й позиции (кстати, в этой стиральной машине можно провести быструю диагностику, установив переключатель на цифру 3). Когда тест будет завершен, на дисплее высветится код ошибки, расшифровать который поможет инструкция. В более старых моделях без дисплея ошибку можно будет распознать по свечению светодиодов, после чего можно будет приступать к ремонту стиральной машины Bosch.

На фото – панель управления стиральной машины Bosch Logixx 8; диагностика поломок в ней производится по принципу Bosch Maxx, несколько отличается только нумерация команд

Владельцам старшего поколения моделей несколько сложнее – определять поломку придется, исходя из ее симптомов.

Признаки неисправностей и их причины

Устройства более ранних лет выпуска, к примеру Bosch WFT 2830 или Bosch WFF 1201, не могут самостоятельно диагностировать неполадки, поэтому делать это придется пользователю, опираясь на их характерные признаки:

• вода набирается медленно или не набирается совсем. Это происходит из-за скопления мусора во входном фильтре, неисправности заливного клапана. Виновником поломки может быть и датчик уровня воды – прессостат;
• вода плохо сливается. Проблема чаще всего кроется в засорении сливного фильтра, выходе из строя сливного насоса или прессостата;
• вода не нагревается. Практически всегда в этом виноват ТЭН. Нагревательный элемент сгорает по двум причинам – естественный износ или образование накипи. Иногда нагрев отсутствует из-за неполадок в управляющей плате или неисправности температурного датчика;
• не крутится барабан. Посредством ременной передачи передается крутящий момент от двигателя к барабану. Если ремень слетел или разорвался, барабан не придет в движение. Более серьезный вариант – поломка двигателя;
• сильный шум во время отжима. Причина обычно кроется в разрушении подшипников.

На фото Bosch Maxx 4 WFC 2060 – модель, оснащенная функцией самодиагностики

Любая из перечисленных неполадок может быть вызвана выходом из строя модуля управления (электронного контроллера). К сожалению, починить самостоятельно данный узел очень сложно, лучше и не пытаться. Обратитесь в сервис, оказывающий услугу ремонта стиральных машин Bosch на дому. Специалисты перепаяют плату или заменят ее на новую.
