Перечень инструмента, который может понадобиться при замене шрусов

Для проведения работ по ремонту и замене шрусов вам понадобятся следующие инструменты и материалы:

• молоток,
• выколотка,
• монтировка,
• отвертки,
• мощный автомобильный фиксатор,
• тиски,
• деревянная проставка,
• бензин для промывки снятых узлов,смазка ШРУС-4.

Замена шруса на ВАЗ 2109 — порядок работы

Во-первых, следует извлечь рукоятку ручного тормоза и зафиксировать упором передние колеса. Затем необходимо отвернуть гайку ступицы, при этом автомобиль должен находиться на земле. Дальше следует поднять автомобиль и подпереть его переднюю часть. На следующем этапе необходимо снять колесо и упорную гайку колесной ступицы. Далее разборке подлежит наконечник рулевой тяги. С помощью специального съемника следует выпрессовать палец из этого узла. Впоследствии требуется отвернуть болты крепления шарового шарнира. После того, как поворотный кулак со стойкой будет отведен в сторону, необходимо извлечь из ступицы колеса шлицевой конец наружного шруса. Затем для того, чтобы выдавить шрус, необходимо воспользоваться монтировкой.

Следует отметить, что, если ремонтные работы затрагивают все ШРУСы с обеих сторон автомобиля, то вместо снятой детали следует устанавливать старую, иначе во время сборки вы столкнетесь с тем, что шрусы не будут устанавливаться в отведенное им место.

Необходимо также отметить, что если в процессе эксплуатации вашего транспортного средства вы могли наблюдать подтеки масла возле коробки передач, то, скорее всего, вам предстоит замена сальника шруса. Старую деталь следует вытащить отверткой, и на это место запрессовать до упора новую.

Следует понимать, что весь процесс ремонта в данном случае не очень трудоемок, так же, как и ремонт рулевой рейки , однако в данном случае необходимо учитывать рекомендации опытных автомобилистов, гласящие, что замена внутреннего шруса, а также замена наружного шруса должны производиться только на аналогичные запасные части в сборе. В данном случае замена отдельных элементов не приветствуется, разве что допускается замена пыльника внутреннего шруса или прочих подобных компонентов.

После того, как вал со шрусами извлечен, необходимо проделать следующие манипуляции: вал устанавливается в тиски, после чего снимаются хомуты чехла. С помощью выколотки сбивается внутренний шрус. Аналогичная последовательность действий применима и к наружному шрусу. А вот установка на вал производится в обратной последовательности

Здесь следует принять во внимание, что правый вал имеет большую длину, нежели левый

Перед окончательным монтажом требуется проверить наличие должного количества смазки в шрусах. Хомуты при сборке обязательно устанавливаются новые, при этом в процессе монтажа следует тщательно следить за тем, чтобы внутрь шруса не попали никакие загрязнения.

Установка шруса на отведенное ему место осуществляется с помощью молотка и деревянной проставки, при этом движения должны быть не резкие и не сильные. После того, как шрус помещен, следует установить пыльник шруса

В процессе монтажа очень важно отогнуть отверткой кромку пыльника, тем самым выровняется давление внутри и снаружи данного элемента

Необходимо также отметить, что если описанный процесс кажется вам чересчур трудоемким, вы всегда можете обратиться в автосервис. Поскольку такая замена довольно распространена, у профессионала она займет совсем немного времени. Еще одна операция, которую можно провести своими руками это запрессовка сайлентблока.

Процесс замены ШРУСа на ВАЗ 2109

Зачастую владельцы отечественных автомобилей сталкиваются с тем, что требуется замена ШРУСа на ВАЗ 2109, поскольку от его функционирования напрямую зависит безопасность тех, кто находится в салоне. ШРУС — это аббревиатура, которая расшифровывается как шарнир равных угловых скоростей. Деталь подлежит замене при любом подозрении на неисправность. К примеру, во время движения авто можно услышать шум от переднего привода. В этом случае первым делом проверяются пыльники ШРУСов, которые могут быть порваны, иметь трещины или следы от смазки. Чтобы выполнить проверку, достаточно вывернуть руль до упора в любую сторону и заглянуть за колесо.

Если повреждения обнаружены, нужно обязательно поменять пылевой чехол, чтобы в ШРУС не попадали песчинки, вода, камни и тому подобное, от чего шарнир непременно придет в негодность. Также при вхождении машины в повороты может появиться характерное постукивание, что говорит уже о неисправности самих шарниров. Убедиться в необходимости их замены поможет проверка наличия люфта, для чего потребуется пораскачивать вал привода.

Основной порядок действий

Прежде всего следует поставить автомобиль на стояночный тормоз, а задние колеса зафиксировать брусками. После этого, пока автомобиль находится на земле, отворачивается гайка ступицы. Предварительно потребуется снять защитный колпак. Также следует учитывать, что эта гайка закручивается достаточно туго, поэтому придется приложить существенные усилия. На этом же этапе можно ослабить болты колес.

Далее необходимо поднять переднюю часть автомобиля, установив кузов на опоры. После этого можно отвернуть колесные болты до конца, сняв колеса, и вынуть шайбу упора гайки ступицы. На следующем шаге разбирается рулевая тяга, точнее ее наконечник. Болты крепления нижней части опоры поворотного кулака свинчиваются, после чего необходимо повернуть руль в ту сторону, с которой производится замена, до достижения крайнего положения.

Далее производится вытягивание шпицевого конца наружного ШРУСа ВАЗ 2109 со ступицы, после того как оттянуты поворотный кулак и стойка. Следующим действием необходимо выдавить внутренний ШРУС, закрепленный в коробке передач, для чего лучше воспользоваться монтировкой.

При этом важно обратить внимание на то, что при необходимости проведения работ на всех ШРУСах рекомендуется после снятия одного привода установить в коробку фиксатор, в роли которого может выступать старая аналогичная деталь внутреннего ШРУСа. В противном случае произойдет смещение шестерней, из-за чего ШРУСы не получится установить на место

Если в районе коробки передач наблюдались следы масла во время эксплуатации автомобиля, то потребуется поменять и сальники у ШРУСов. Далее необходимо зажать приводный вал тисками, снять хомуты с шарниров и вывернуть пыльники, если они целы. Порванные пыльники достаточно обрезать ножом.

Если требуется заменить только пыльники, то шарнир следует промыть бензином, чтобы избавиться от старой смазки и следов грязи

Новый пыльник надевается на вал, при этом важно иметь в виду, что длина правого вала больше, чем левого. Кроме того, лучше сразу заменить смазку в ШРУСе, удостоверившись в ее достаточном количестве

Как происходит на ваз 2114 замена внутреннего шруса

Заменил внутренний левый ШРУС. Была проблема при ускорении, а именно щелчки при резком разгоне «под ногами» и при небольшом повороте налево. Так как левый внутренний ШРУС работает при большем углу, заменил именно его. Кстати на форуме упоминали, что машины 2008 года имели дефекты левого внутреннего ШРУСа. Также под замену попали и все пыльники. Почти все имели трещины и малое количество смазки, которая к тому же и подсохла. При замене были некоторые трудности. Гайки были законтрены от души. Так что помогал срывать их зубилом. Поломал один вороток. Также приобрёл съёмник ШРУСов с привода и рулевых наконечников. Их работа меня порадовала экономией времени, ненадобностью помощника и тесов, лишней работой кувалдой.

ШРУС Автоваз.

Новый ШРУС уже со смазкой.

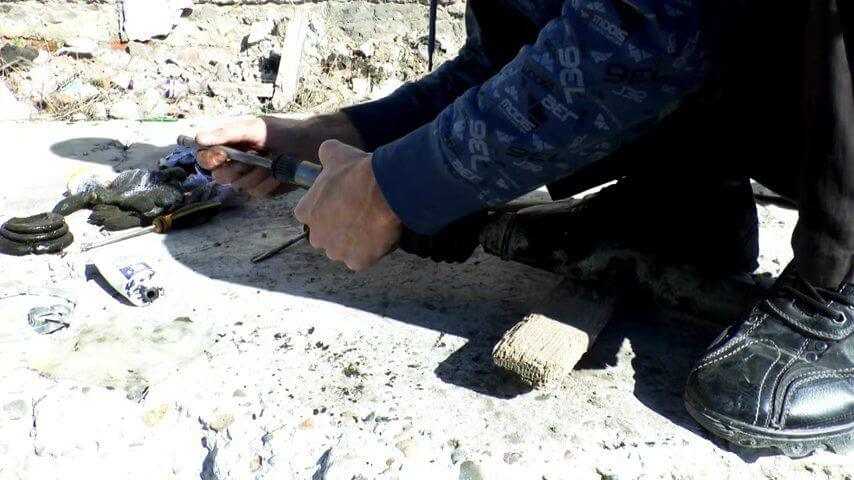

Бил зубилом и откручивал таким рычагом. На фото запаска.

Съёмник работает на ура

Как ни крути но рвутся пыльники.

Съёмник ШРУСов тоже показал себя хорошо.

Помыл все бензином.

Промыл бензином и заново собрал. Ещё походят.

Левый привод готов.

Ещё бы одну зиму не выдержали

Правый привод готов.

Это квадрат от воротка «автодело». Купил Торекс и потом со скрипом открутил.

Установка новых шарниров

И остался заключительный этап – установка новых шарниров на привод. О том, как поменять гранату на ВАЗ-2109, вы уже почти знаете все. Осталось поставить новый элемент.

Сначала промываете вал, избавляетесь от пыли, остатков смазки, затем надеваете новый пыльник. Далее выполняете такие манипуляции:

1. Ставите новое стопорное кольцо.
2. Аккуратно, стараясь не повредить, надеваете гранату на вал. Чтобы она села, нужно нанести несколько резких ударов через проставку из дерева.
3. Под пыльник и на внутреннюю часть шарнира нанесите смазку. Кстати, в комплекте идет небольшое количество, рекомендуется добавить еще немного.

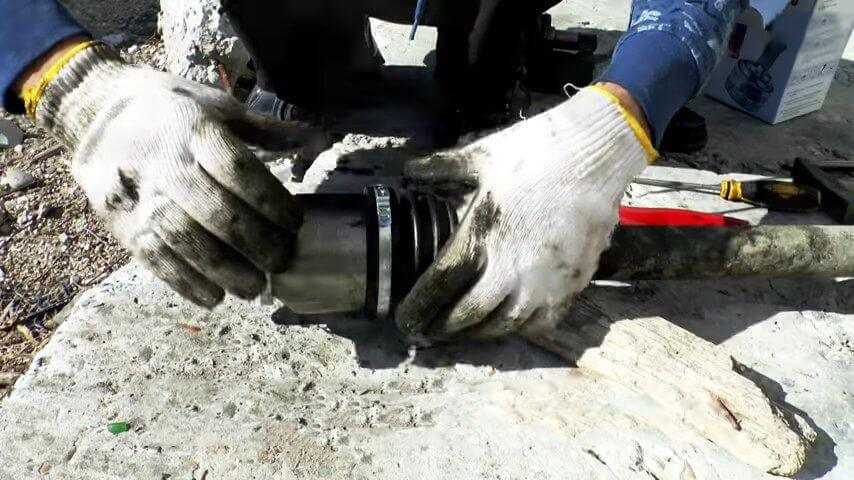

4. Фиксируете пыльник при помощи двух хомутов.

После того, как соберете весь привод, можно приступить к его установке на автомобиль. Работа выполняется в обратном порядке. Сначала ставите на место внутренний ШРУС, затем внешний.

Затяните гайку и зафиксируйте ее при помощи зубила. Чтобы не появилась коррозия, на гайку можно нанести небольшое количество «Литола» и закрыть ее колпачком. Теперь вы знаете, как поменять гранату на ВАЗ-2109 самостоятельно. Процедура не займет много времени, зато вы сможете сэкономить круглую сумму. В мастерских запросят за ремонт примерно столько же, сколько стоит комплект шарниров (около 1000 рублей).

Основные неисправности

К самым распространенным поломкам гранаты можно отнести: выход из строя в процессе загрязнения и по причине износа детали (окончании эксплуатационного срока или брака).

Неисправная граната может сама выдать свое неудовлетворительное состояние в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова. Но в этом случае придется покупать новую деталь, а ведь можно гораздо раньше (на этапе повреждения чехла) заметить неисправность и предотвратить серьезный ремонт.

Существует несколько способов для выявления поломки:

• покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
• вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

ШРУС от попадания в него грязи, выводящей деталь из строя, защищают пыльники. Но их срок работы не вечен, необходим регулярный осмотр этих деталей (каким образом описано выше), чтобы предотвратить более серьезную поломку гранаты.

При эксплуатации автомобиля с неисправным шарниром, он же ШРУС, велика вероятность его разлома пополам. В этом случае транспортное средство невозможно будет использовать. А значит потребуется ремонт и скорее всего (если это случится на дороге) не дешевые услуги эвакуатора.

Рекомендуется своевременно производить замену гранаты, во избежание неприятных ситуаций.

Внутренний ШРУС обойдется в среднем в 1500 рублей, внешний – 1300 рублей. За пыльники попросят около 150 рублей каждый. Замена пыльников обойдется гораздо дешевле.

Замена ШРУСОВ в автосалоне обойдется в 1200 рублей (по 600 рублей за каждый).

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Автомобиль рекомендуется загнать на смотровую яму или эстакады, поставить на ручник, включить передачи и подпереть задние колеса противооткатными фиксаторами для обеспечения безопасности при ремонте.

Вооружаемся следующими инструментами: ключи на 17,19, головка на 30 и 13-17, монтировка, баллонный ключ, вороток, подъемник (домкрат), смазка и плоскогубцы.

Оба шарнира и внутренний, и внешний располагаются на валовом приводе, а значит замена их идентична и суть ее добраться до этого самого привода.

1. Сзади на защите картера выкручиваем две гайки ключом на 19, спереди тоже две, но ключом на 17.
2. Сливаем немного масла (меньше половины) с коробки.
3. С необходимой стороны срываем баллонником колесные болты.
4. Выкручиваем гайку внешней гранаты с помощью головки на 30.
5. Осуществляем подъем транспортного средства посредством домкрата.

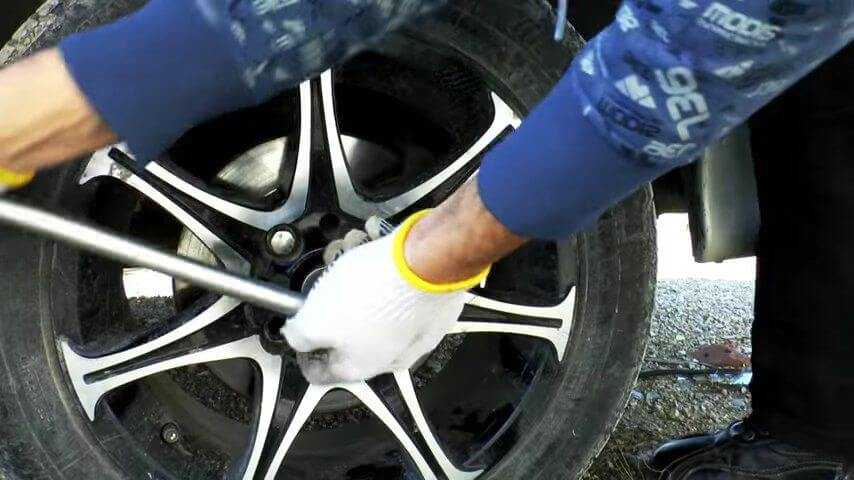

6. Снимаем колесо, открутив его перед этим.
7. Находи болты на ступице, крепящие ШРУС и выкручиваем их с помощью ключа на 13 (всего два болта).
8. Отодвигаем ступицу монтировкой от реактивных тяг.
9. Достаем палец гранаты из ступицы, для этого тянем стойку на себя.
10. Убираем в сторону валовый привод.
11. Теперь необходимо вытащить внутренний шарнир из коробки. Для этого открываем капот и используя монтировку, вставленную между деталей, осуществляем ее рывок в сторону коробки. ШРУС должен сдвинуться с места, в противном случае повторяем действие. Как только получилось, опускаемся к арке колеса и извлекаем валовый привод с двумя ШРУСАМИ.
12. Снимаем с шарниров хомуты (большие и малые) защитного чехла. В случае обнаружения повреждения пыльников производим их замену, если состояние удовлетворительное – отодвигаем их в сторону.

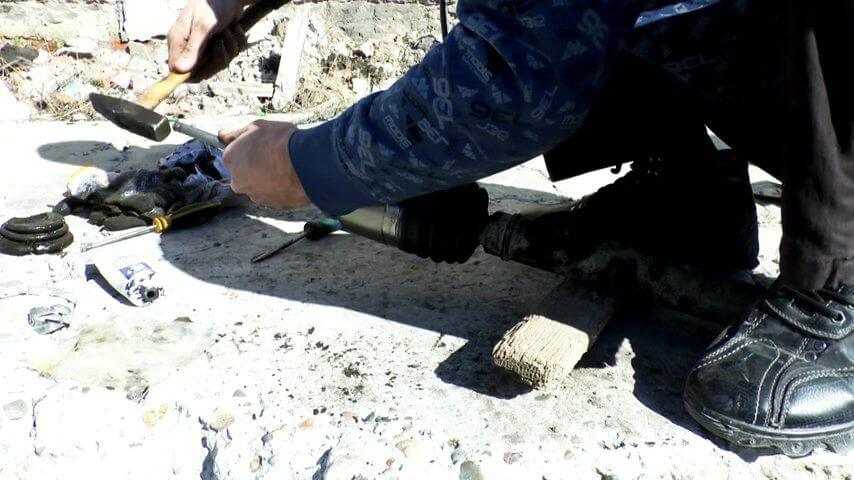

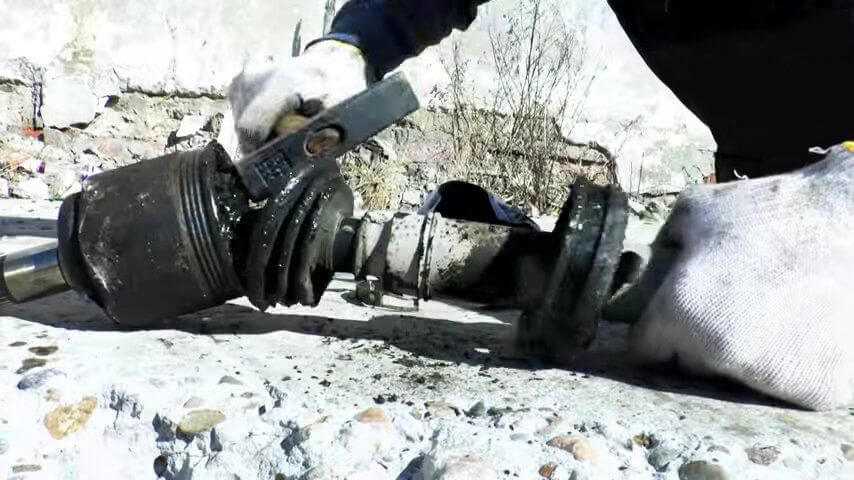

13. Молотком с силой ударяем по внутренней обойме внутренней гранаты, добиваясь того, чтобы она слетела. Аналогичны действия повторяем, с другой стороны.
14. С валового привода снимаем старые кольца, одеваем новые и пыльник.
15. Устанавливаем новый шарнир с помощью молотка и смазываем его и пыльник смазкой.
16. С помощью хомутов производим фиксацию защитного чехла на гранате и валу. Со второй деталью проделываем тоже самое.
17. Привод вала забиваем в коробку, предварительно накрутив на ШРУС гайку.
18. Осуществляем сбор запчастей в обратной последовательности.

Использование ШРУСов в авто ВАЗ 2109

Установку ШРУСов стали выполнять на переднеприводных автомобилях. Это связано с тем, что использование в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, как у заднеприводных машинах не обеспечивает нужное равенство угловых скоростей валов – ведомого и ведущего. При применении такого устройства будет связано с увеличением габаритов узла, увеличивается цена изделия, а крутящий момент будет передаваться с большой пульсацией, которая будет возрастать при увеличении между валами угла. Конструкция ШРУСов предусматривает ресурс такой же, как и ресурс автомобиля, но при эксплуатации было выявлено, что износ элементов происходит быстрее, особенно наружных его частей. Хотя их делают гибкими, из влаго- и морозостойких материалов, под действием внешних факторов служить долгое время деталь не может. На нее большое влияние оказывают постоянные деформации, большое количество абразива и влаги. К тому же при ремонте или длительной эксплуатации автомобиля пыльник может получить повреждения, на защитной резинке могут появиться трещины, которые повлекут за собой выход элемента из строя. Повредиться может и вал, ведущий к ШРУСу. Часто этот дефект трудно заметить невооруженным глазом, но с кривым валом работа будет не нормальной. Все это приводит к необходимости ремонта или замене шруса.

Как устроен внутренний ШРУС авто ВАЗ 2109

Для того, чтобы определить устройство конструкции ШРУС его можно разобрать. Для этого:

• Шарнир сдвигается и снимается со шлицевого вала.
• Отверткой поддевается и удаляется пластмассовый упор, как показано на фото.

Удаление пластмассового упора

Вал шарнира зажимается в тиски.

Вытаскивание стопорного кольца

• Пассатижами вынимается с обоймой и шариками сепаратор.
• Вытаскиваются отверткой шесть шариков.
• Отсоединяется от сепаратора обойма.

Если после демонтажа все детали в исправном состоянии узел можно собрать, предварительно вложив в его полость смазку, объемом 80 см3. Такое сложное на ВАЗ 2109 устройство ШРУСа внутреннего показывает, как сложно его разбирать и ремонтировать. А в случае попадания грязи при повреждении защитного чехла могут прийти в негодность другие детали ШРУСа. Составные элементы изделия не взаимозаменяемы, поэтому лучшим вариантом будет для автомобиля ВАЗ 2109, замена внутреннего ШРУСа вместе с пыльником(см.Как выполняется замена пыльника). Следы смазки, заметные на корпусе шарнира, говорят о порыве пыльника. Если масло подтекает в месте соединения КПП и приводной полуоси, то это указывает на износ сальника внутренней «гранаты», который требует замены. Характерный «хруст» при движении авто на поворотах указывает на необходимость проверить шарниры угловых скоростей. Заметный «люфт» при покачивании руками приводной полуоси или хотя бы надорван чехол шарнира указывают на то, что нужназамена внутреннего ШРУСа ВАЗ 2109.

Как заменить внутренний ШРУС автомобиля ВАЗ 2109

Инструкция по замене внутреннего ШРУСа автомобиля ВАЗ 2109 своими руками предлагает такой порядок работ:

• Откручивается гайка ступицы.
• Нужно снять колесо.
• Открутить шаровую опору, что освободит стойку от нижнего рычага.
• Для обеспечения свободного хода наружного ШРУСа колесо нужно отвести в сторону.
• Выбивается из колеса наружная граната.
• Обе гранаты выбиваются из коробки передач.

Осторожно, для исключения повреждения, приводной вал зажимается в тиски.
Отпускается хомут, который пыльник удерживает на корпусе внутреннего ШРУСа. Для этого используется отвертка.
Снимается пыльник. Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
ШРУС и новый пыльник надеваются на вал.

Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
ШРУС и новый пыльник надеваются на вал.

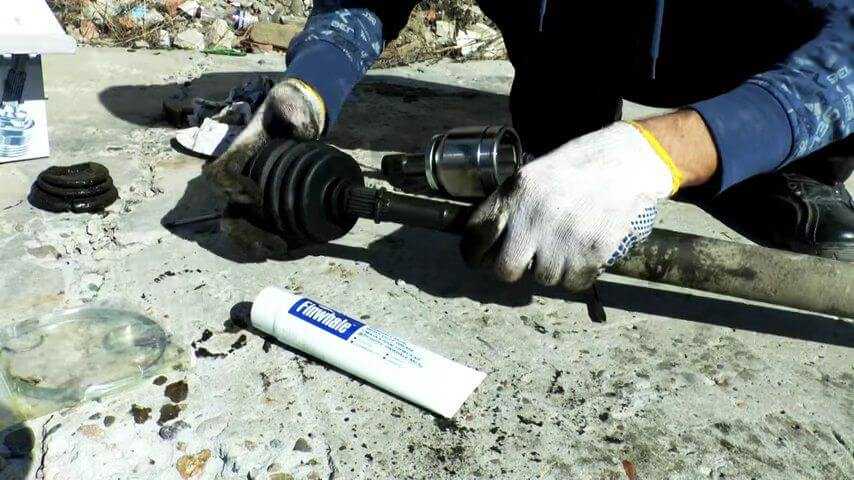

• Внутренняя часть ШРУСа обильно смазывается смазкой.
• Нужно следить, чтобы направление привода и посадочное место изделия совпадали.

Как выполняется замена внутреннего ШРУСа на ВАЗ 2109хорошо видно на видео.

Установка приводного вала

• Монтируется новые стопорное и упорное кольца.
• После нанесения графитовой смазки на шлицы шарнира приводной вал ставится в корпус коробки передач.

Установка в КП приводного вала

• Фиксация вала в полуосевой шестерне.
• Установка узла в ступицу колеса.
• Окончательная сборка выполняется в обратной последовательности разборки.

На нашем сайте вы можете найти много полезной и нужной информации по этой теме.

Признаки неисправностей ШРУСов

Чаще всего производится замена наружного ШРУСа ВАЗ-2109, так как у него ресурс примерно втрое меньше, нежели внутреннего. Но алгоритм проведения ремонта в целом похож.

Даже для установки новых пыльников потребуется полностью демонтировать привод – так намного удобнее работать. Чтобы определить поломки гранат, нужно сделать такие манипуляции:

1. Вывернуть руль влево до упора.
2. Тронуться с места и прислушаться, есть ли посторонние звуки.
3. Вывернуть руль вправо до упора, после чего опять тронуться с места и прислушаться к звукам.

Если появится характерный хруст, нужно менять гранату. Ремонтировать ее бесполезно – восстановлению эти элементы не подлежат. Если неисправны оба ШРУСа – внутренний и внешний, то проще окажется установить новый привод в сборе. По крайней мере, не будет проблем со сбиванием старых гранат.

Начало проведения ремонта

Смотреть галерею При замене ШРУСа все же лучше обратиться к опытным автомеханикам, которые выполняют подобные процедуры намного чаще, чем вы. На станциях техобслуживания имеется весь необходимый инструмент, не в каждом гараже его можно найти. Поэтому провести замену ШРУСа на СТО — это секундное дело (не в буквальном смысле, но времени занимает достаточно мало).

Если же вы решили самостоятельно сделать ремонт автомобиля, то следуйте дальнейшим инструкциям. Во-первых, вам нужно установить автомобиль на максимально ровную поверхность. Во-вторых, обязательно под задние колеса нужно поместить специальные противооткатные упоры. Если таковых нет, можно воспользоваться подручными средствами, даже кирпичами.

Замена внешнего ШРУСа на 2110

Замена внешней гранаты на ВАЗ 2110 может стать серьезной проблемой, если под рукой нет некоторого специального инструмента. Однако, из каждой нестандартной ситуации есть нестандартный выход. О том, как поменять гранату на ВАЗ 2110 быстро и без затруднений – в статье.

Для начала, что такое ШРУС. Это правильное название гранаты, второе – это народное, из-за специфической формы детали. Внутри ее установлены 6 подшипников, на которых вращается внутренняя обойма. Поэтому крутящий момент на ступицу может передаваться под любым углом.

Инструменты для замены внешнего ШРУСа Лада 2110

Здесь есть несколько специфичных инструментов, без которых обойтись никак не получится. Для начала, нужна головка на 32, а так же огромный рычаг, чтобы открутить эту самую гранату.

Далее понадобится что-то наподобие обратного молотка. Вес груза порядка килограмма. Если его нет, то пойдем по второму пути, его опишем ниже. Еще понадобится приспособление для снятия и установки хомутов, либо клещи, либо просто отвертка, об этом поговорим немного позже.

Меняем гранату на ВАЗ 2110 без снятия привода

Устанавливаем новый пыльник. Делаем это очень аккуратно, желательно предварительно помылив шлицы. Основная проблема – это упорное кольцо, через него аккуратно перекидываем пыльник отверткой.
Теперь затягиваем внутренний хомут, накручиваем новую гранаты на молоток, после чего набиваем ее на место. Теоретически, это можно сделать молотком через старую гайку, сбить гранату молотком тоже можно, но есть риск повредить шлицы, с непривычки.
Берем смазку шрус, обычно он есть в комплекте

Выдавливаем его по кругу на шарики, отводя пыльник и выворачивая гранату.
Далее затягиваем хомут.
Собираем все в обратном порядке.
Очень важно так же сильно затянуть гайку и обязательно закернить её.

Виды хомутов на пыльнике ШРУСа

Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращать колёса в подвешенном состоянии, когда внутренний ШРУС значительно искривляется, тогда и проявляется тот самый шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУСа, и приступать к его замене.

Для работы нам понадобится:

• два гаечных ключа «на 17», ключ «на 19» и «на 12»;
• универсальный ключ, предназначенный для снятия колеса «на 30»;
• съёмник для выпрессовки рулевого наконечника;
• домкрат;
• кусок провода или верёвки;
• смазка (ШРУС-4 или её аналог);
• молоток и плоскогубцы;
• новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

1

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

2

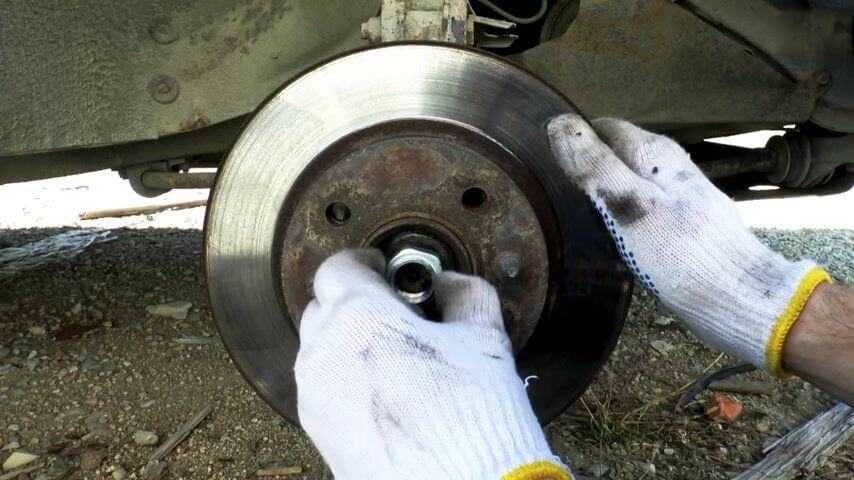

Отворачиваем ключом «на 30» гайку подшипника передней ступицы.

3

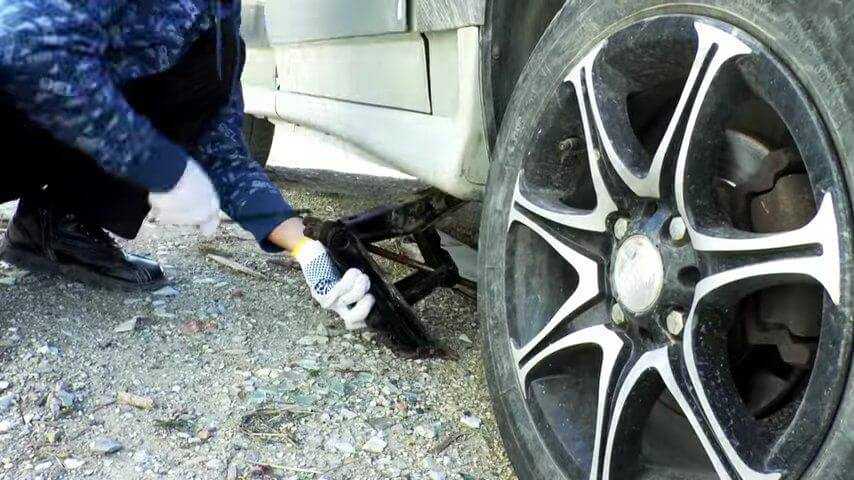

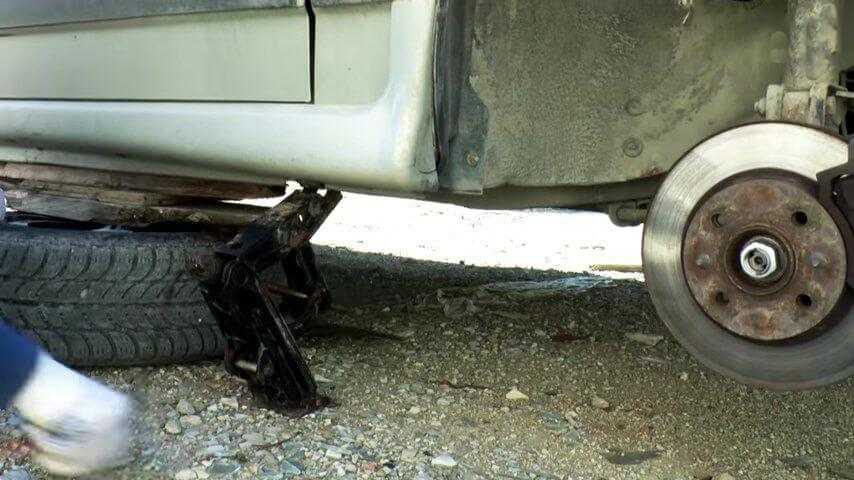

Поддомкрачиваем автомобиль.

4

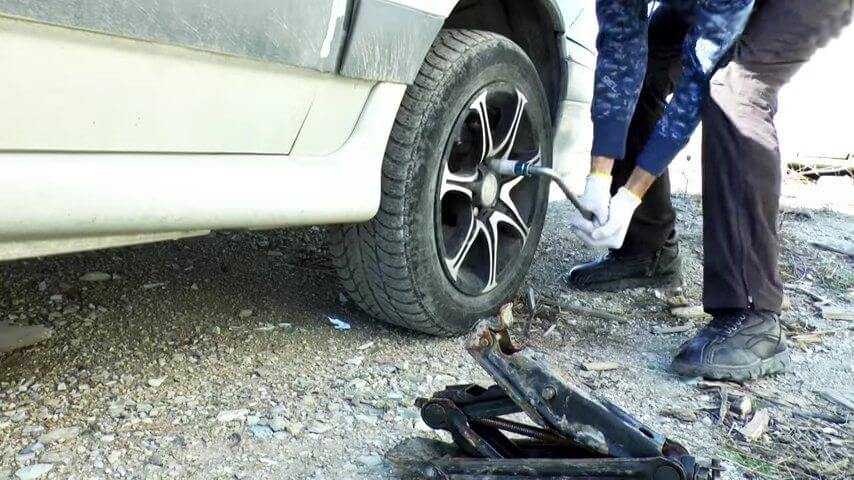

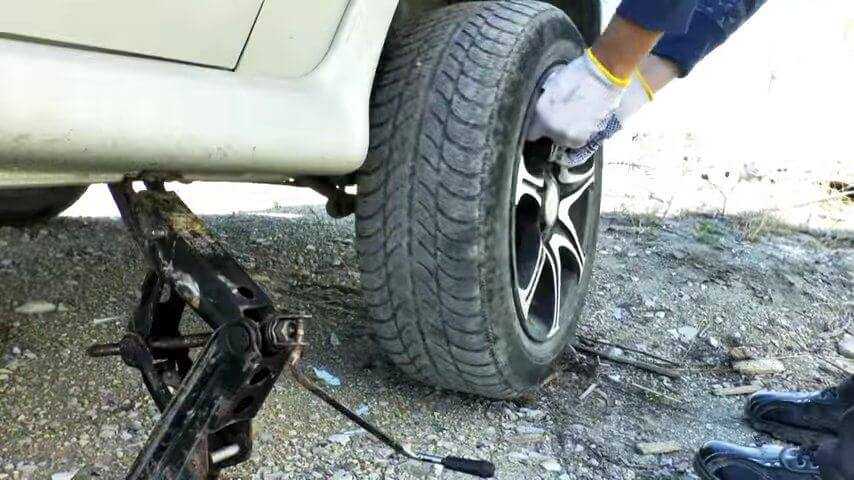

Затем откручиваем и снимаем колесо.

5

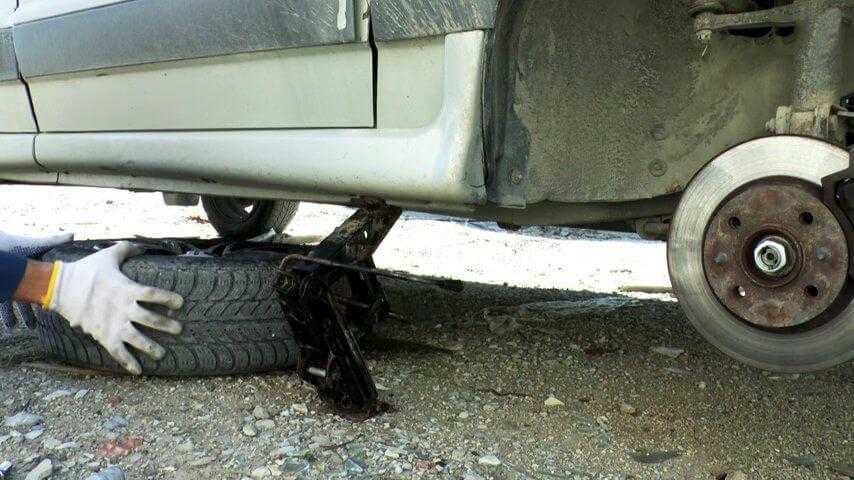

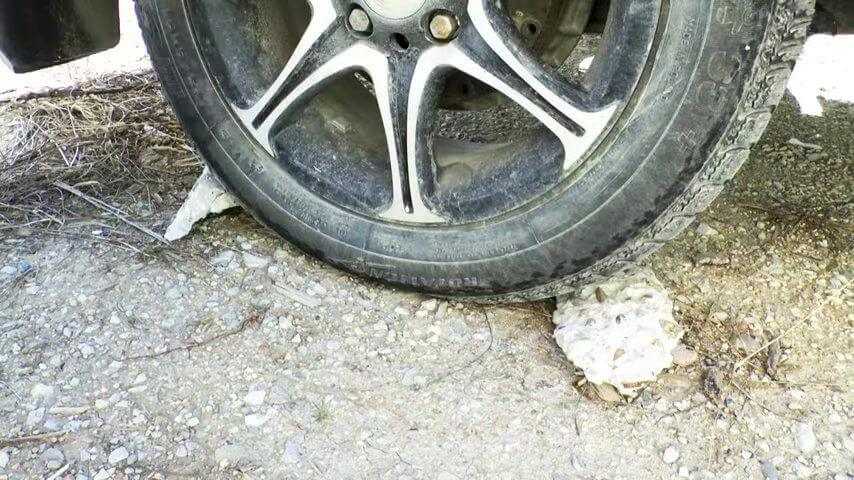

Подставляем колесо под автомобиль…

6

… и опускаем автомобиль, для придачи ему большей устойчивости.

7

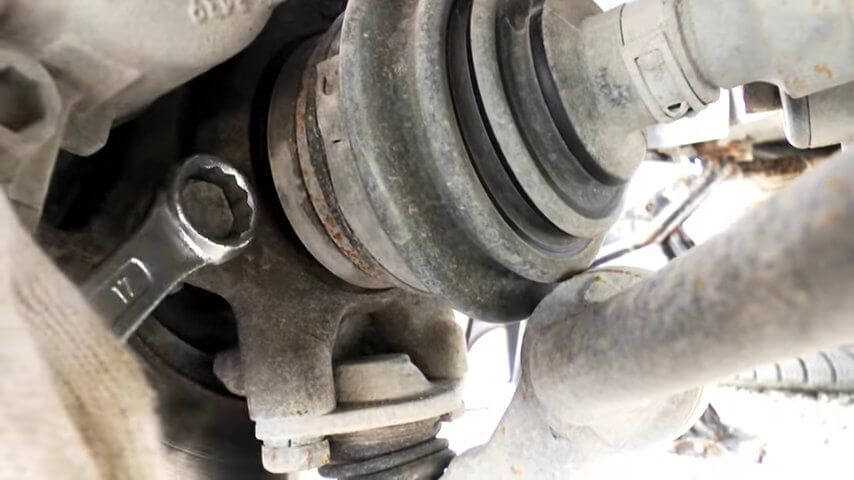

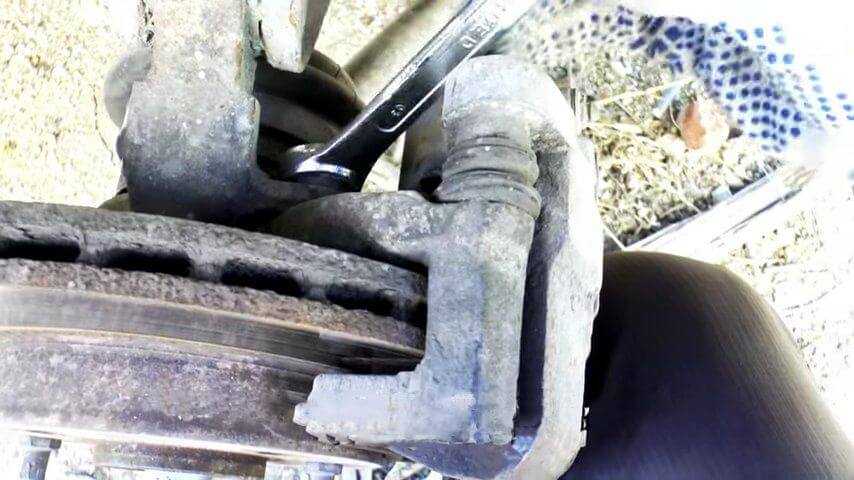

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

8

И один внизу.

9

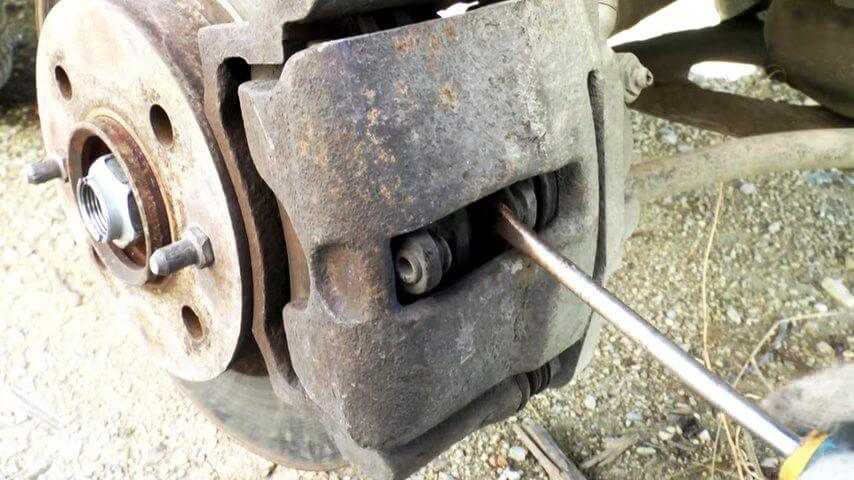

Берём плоскую отвёртку и разводим тормозные колодки.

10

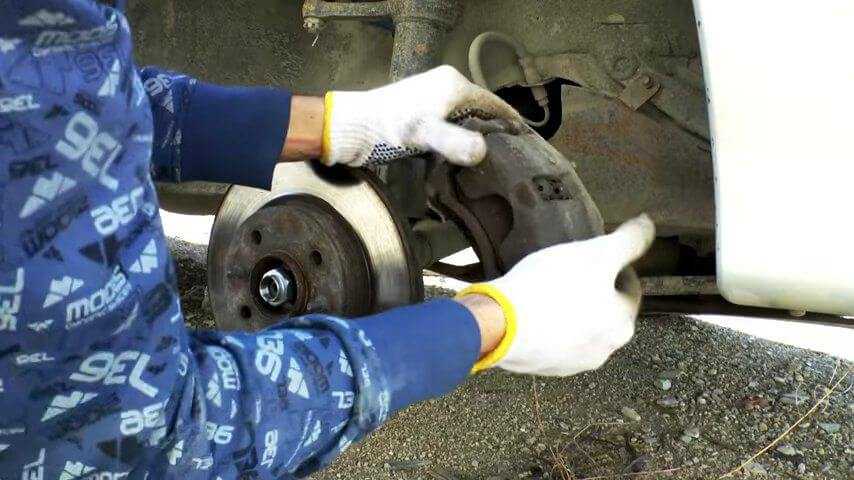

Снимаем тормозной суппорт вместе с колодками и установочной скобой (держателем).

11

Подвязываем конструкцию так, чтобы она не висела на тормозном шланге.

12

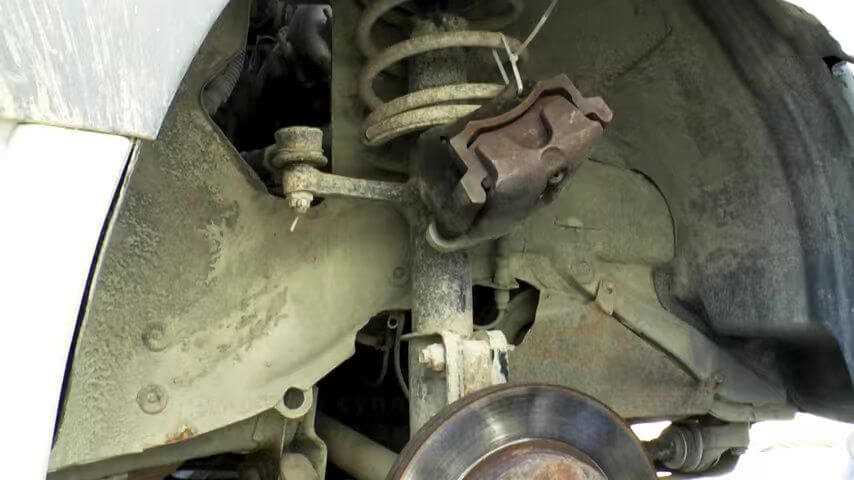

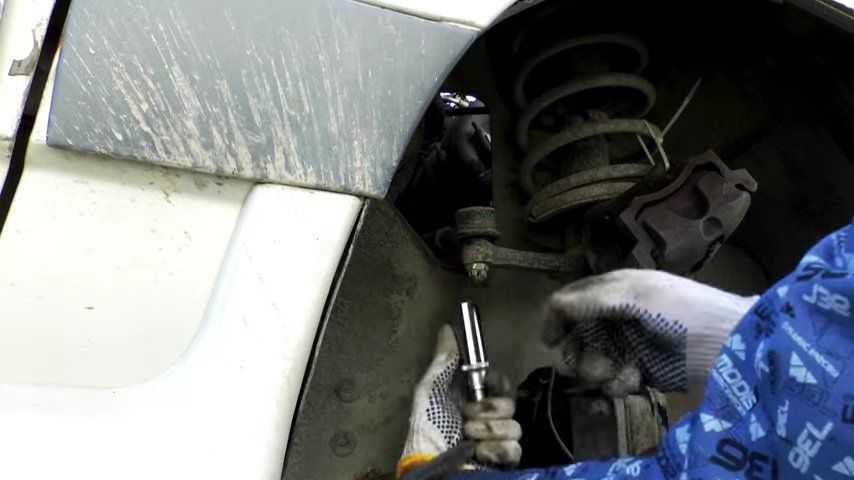

Ключом «на 19» откручиваем гайку рулевого наконечника.

13

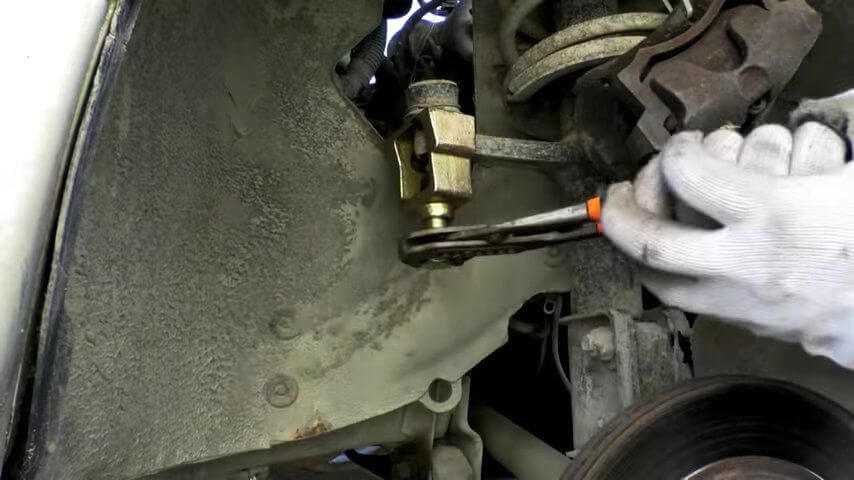

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага.

14

И выпрессовываем рулевой наконечник.

15

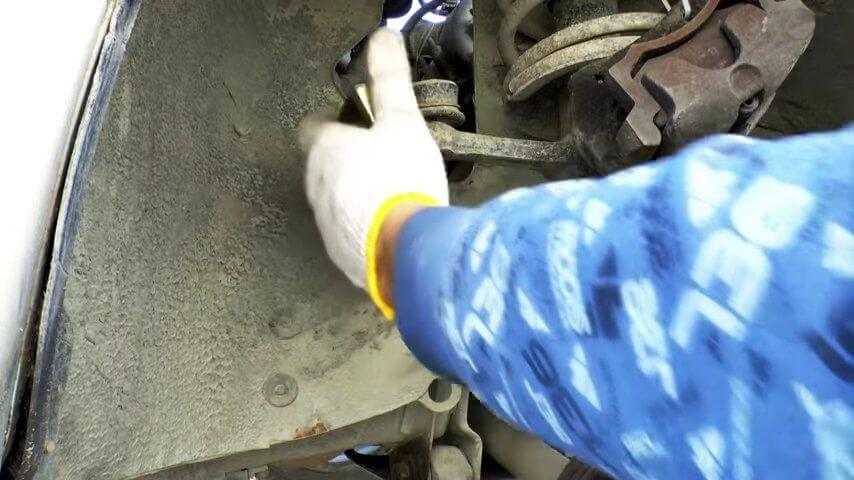

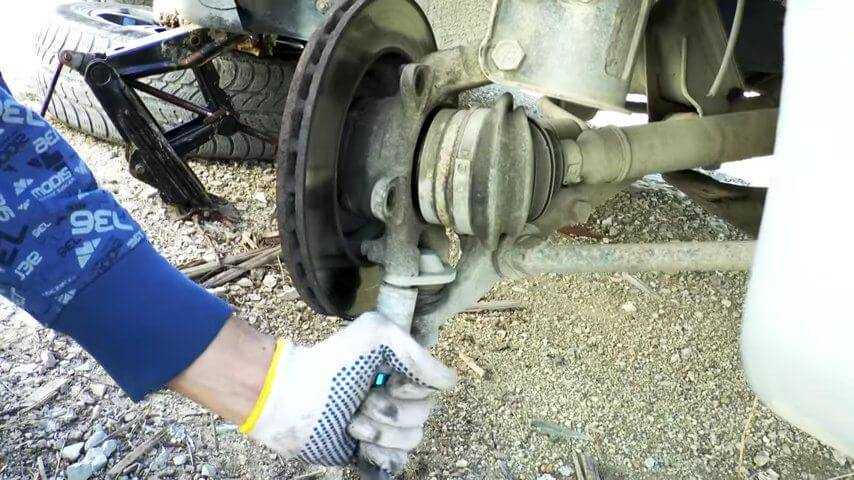

Ключом «на 17» откручиваем два болта шаровой опоры.

16

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

17

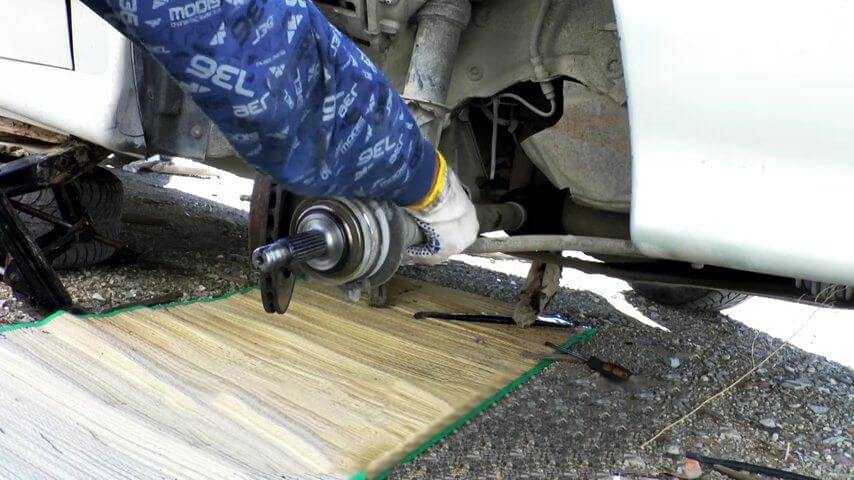

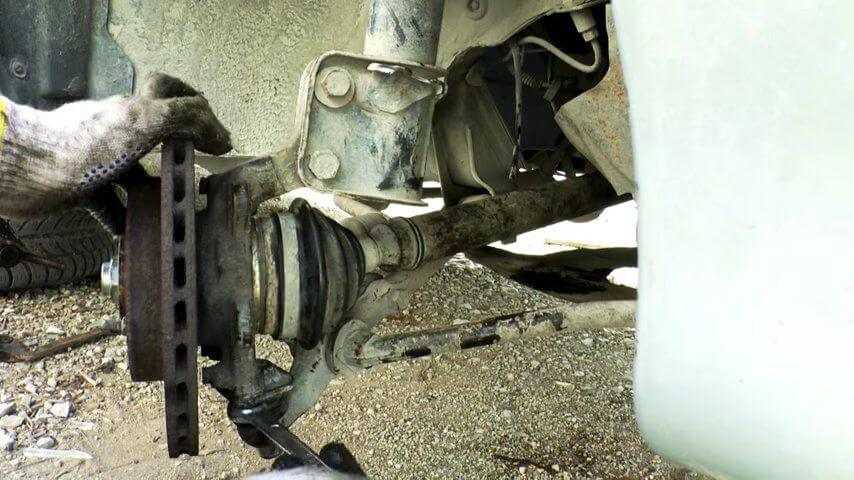

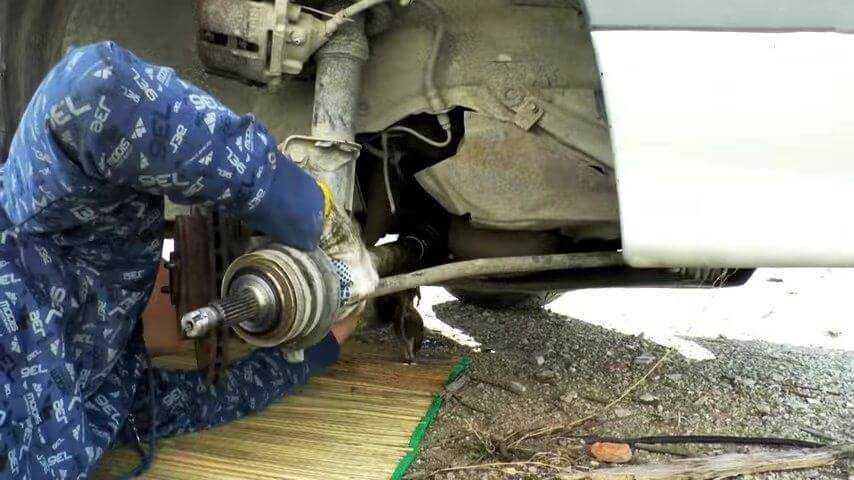

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

18

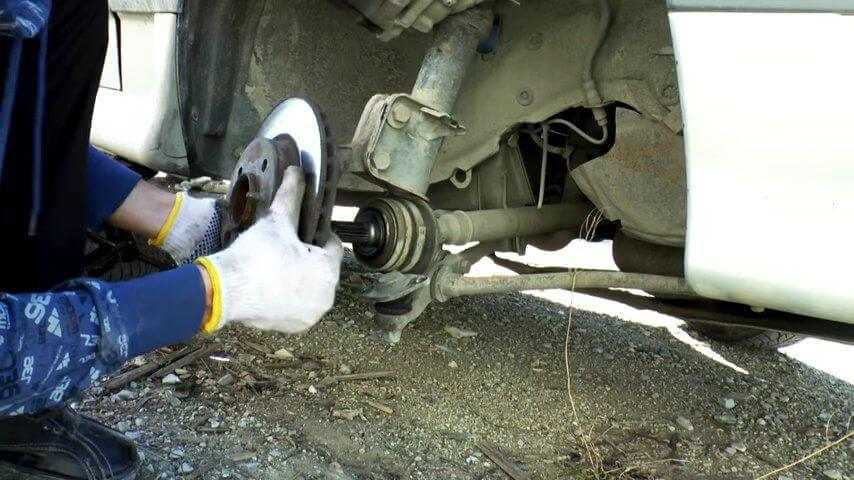

Рывком выдёргиваем вал с гранатами.

19

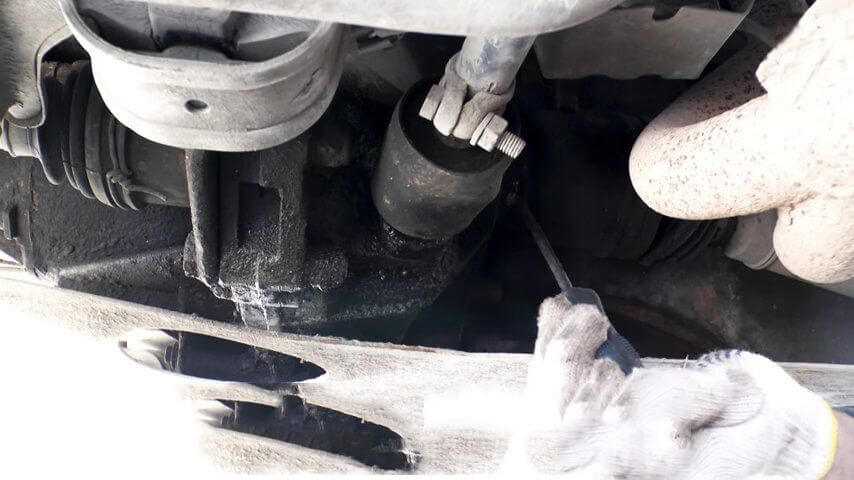

Если не выходит с коробки, помогаем отвёрткой.

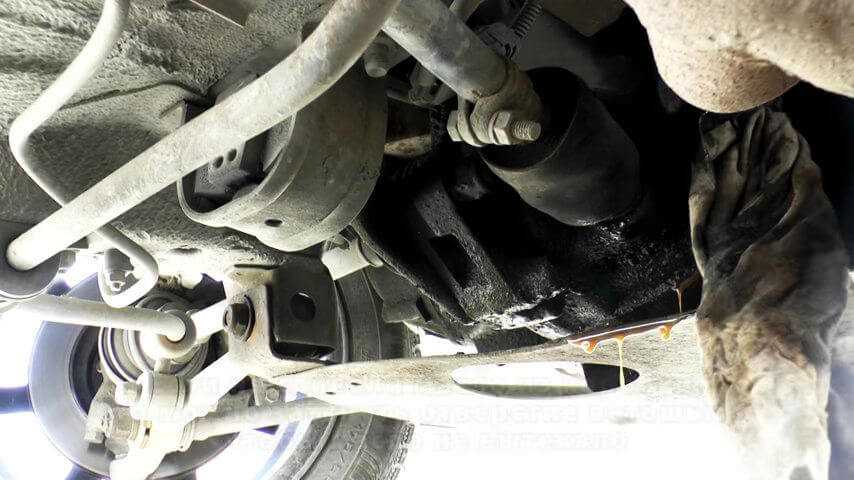

20

Если не сливали масло из коробки, то можно заткнуть отверстие ветошью, чтобы масло не вытекало.

21

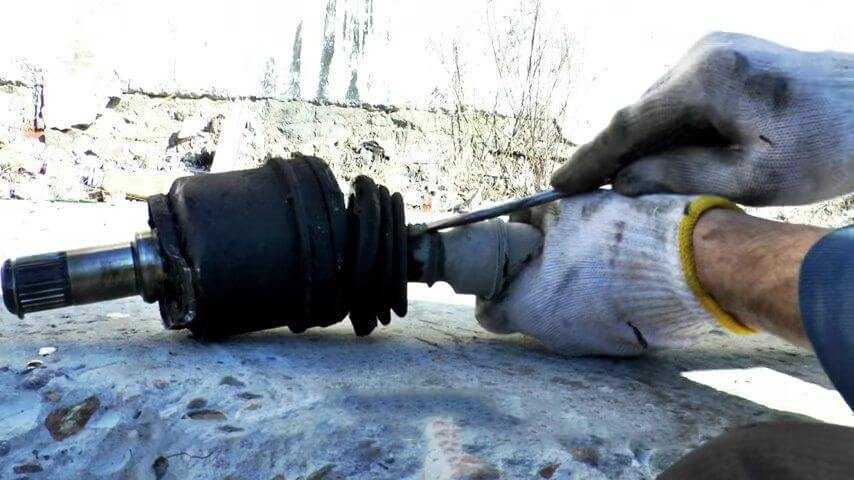

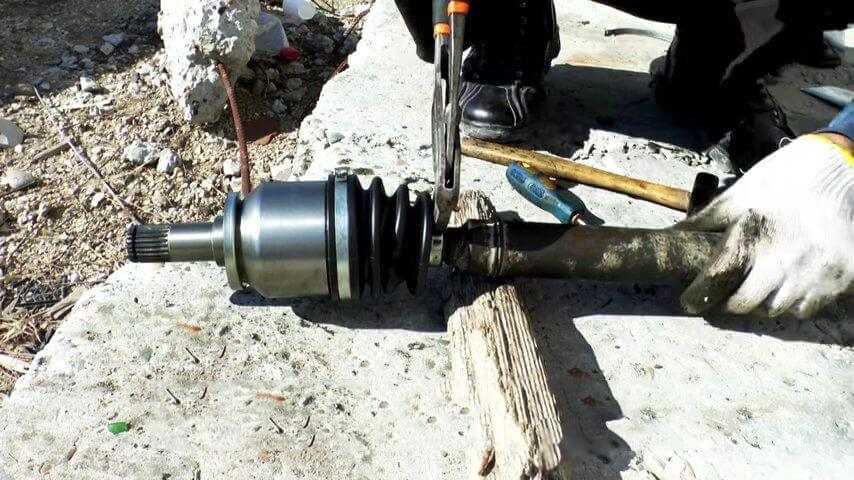

Пассатижами за выступ разжимаем большой хомут и, поддев отвёрткой, разъединяем его.

22

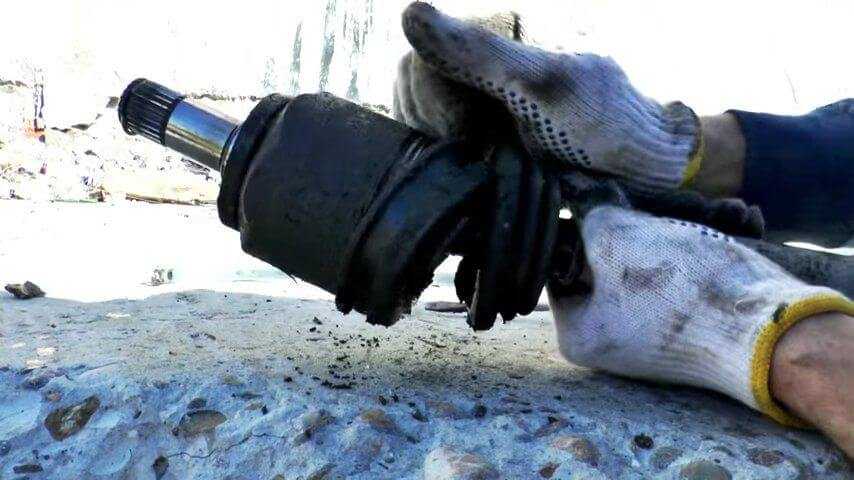

Снимаем остатки пальника со ШРУСа.

23

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

24

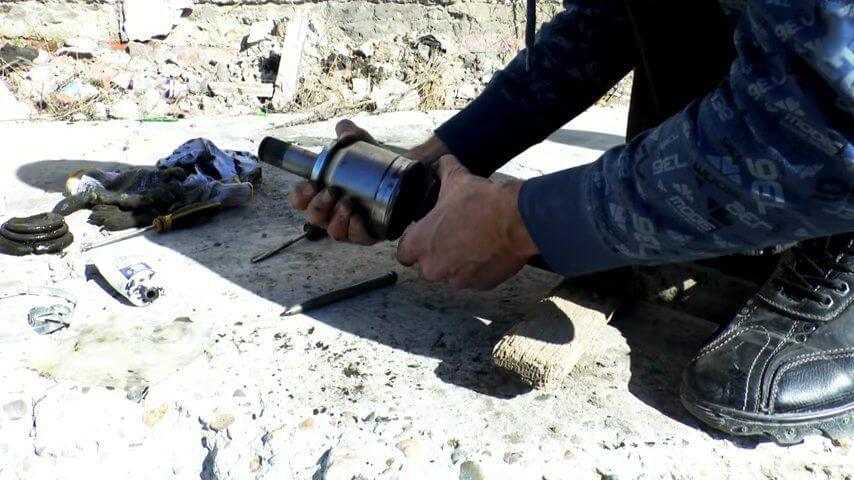

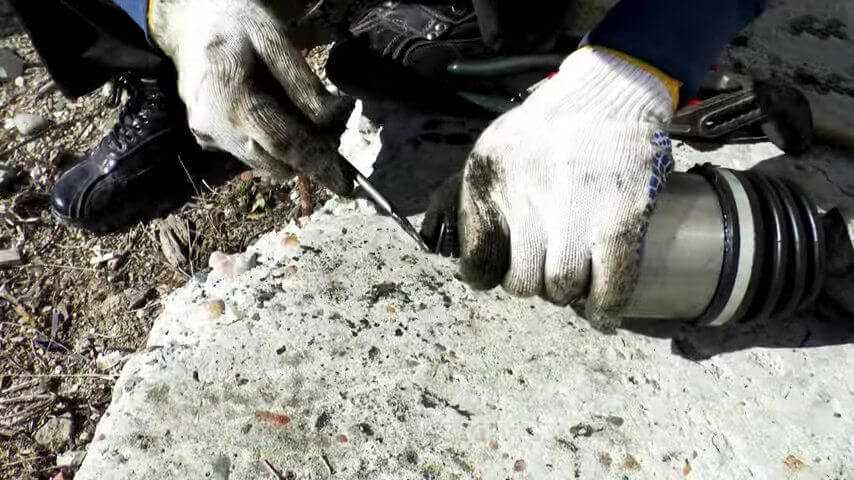

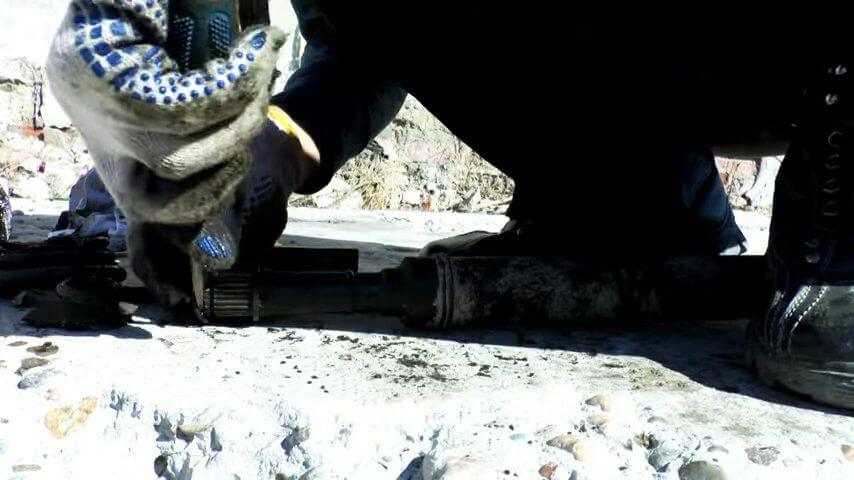

С помощью молотка выбиваем старый ШРУС из вала привода колёс.

25

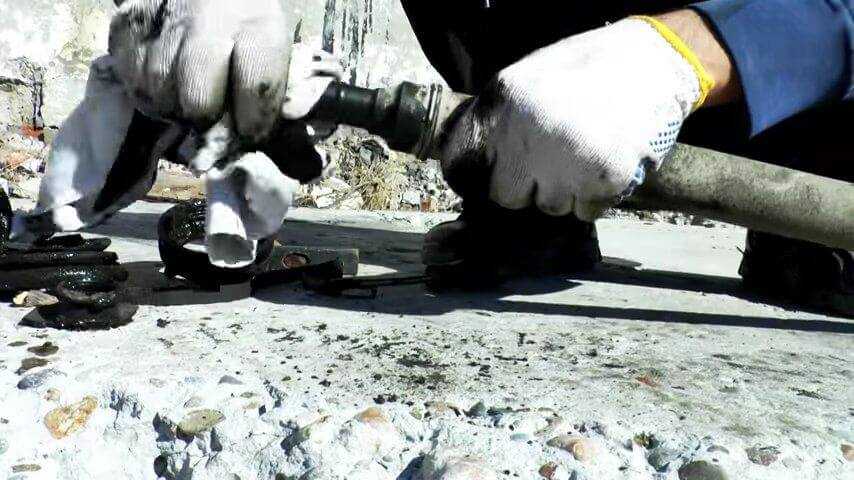

Ветошью очищаем вал от старой смазки.

26

Снимаем старое стопорное кольцо с вала.

27

Надеваем новый пыльник.

28

Надеваем новое стопорное кольцо.

29

Достаём новый ШРУС.

30

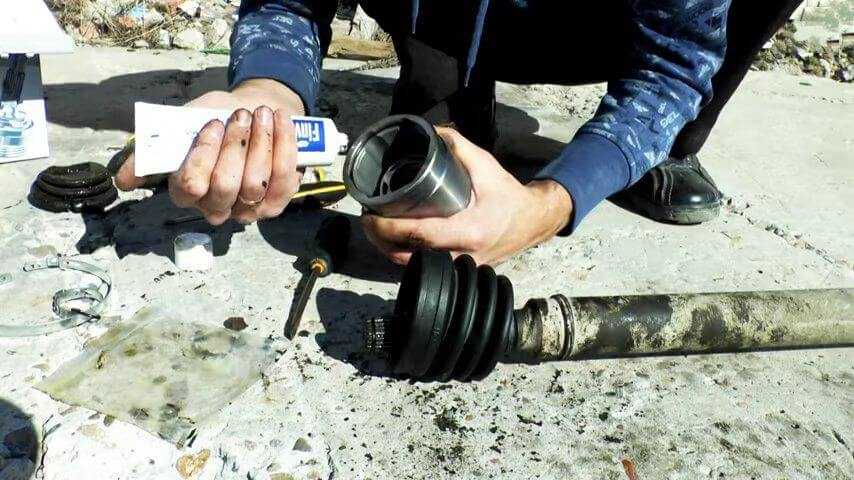

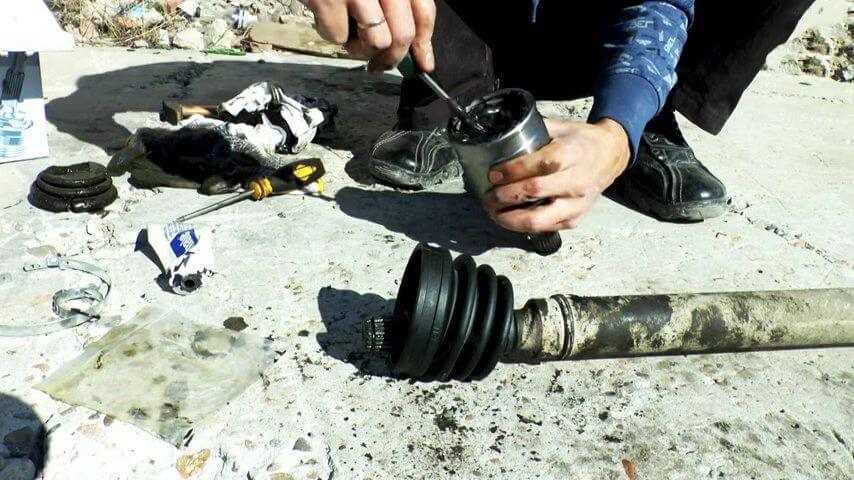

Выдавливаем в полость шарнира 80 см3 смазки (ШРУС-4) или его аналог.

32

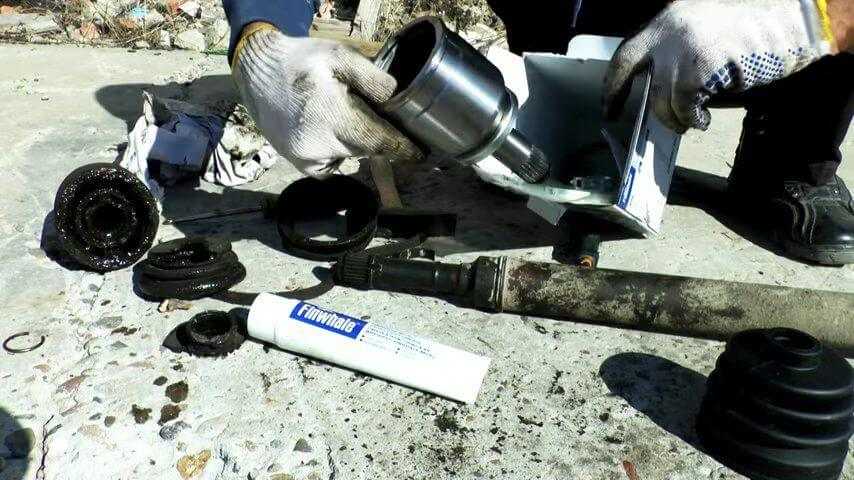

Устанавливаем на вал новый ШРУС.

33

Приставляем выколотку из мягкого металла к торцу гранаты…

34

…с помощью молотка забиваем шарнир на вал.

35

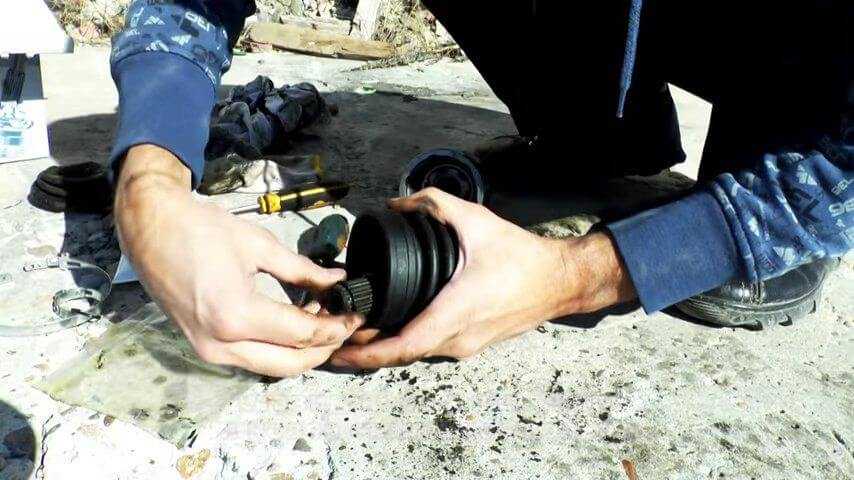

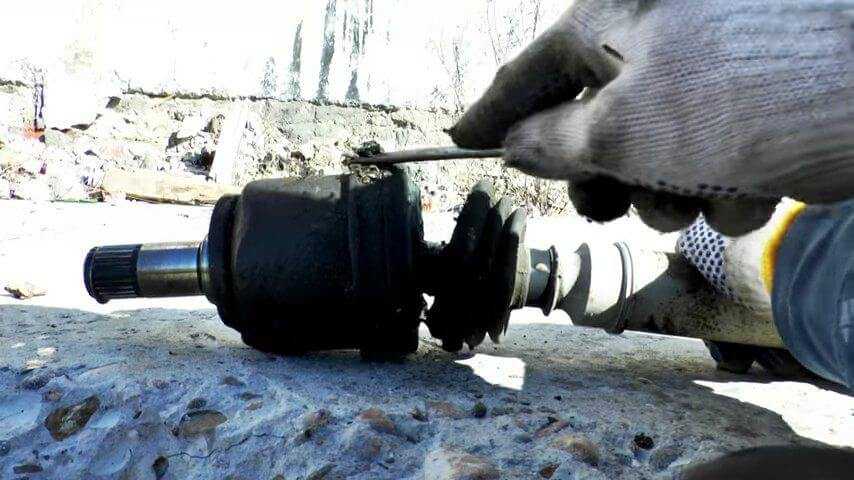

Поддев отвёрткой пыльник, натягиваем его на ШРУС.

36

Устанавливаем хомут, чтобы конец застёжки хомута был направлен против хода движения авто.

37

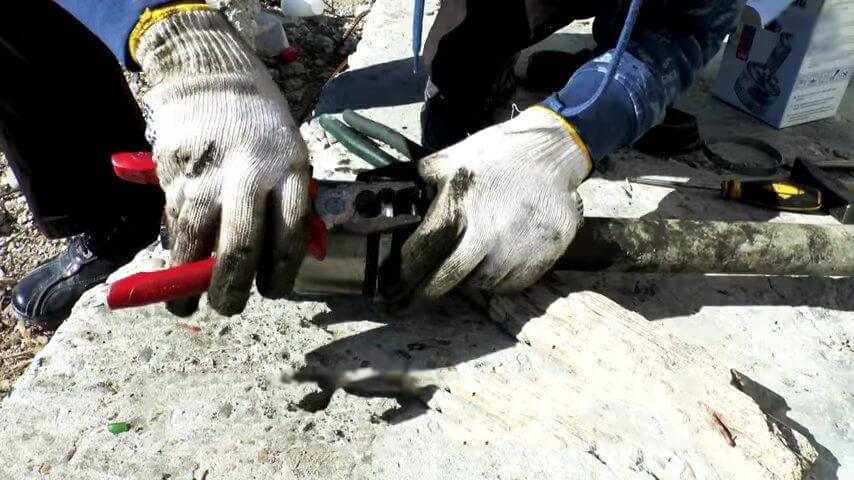

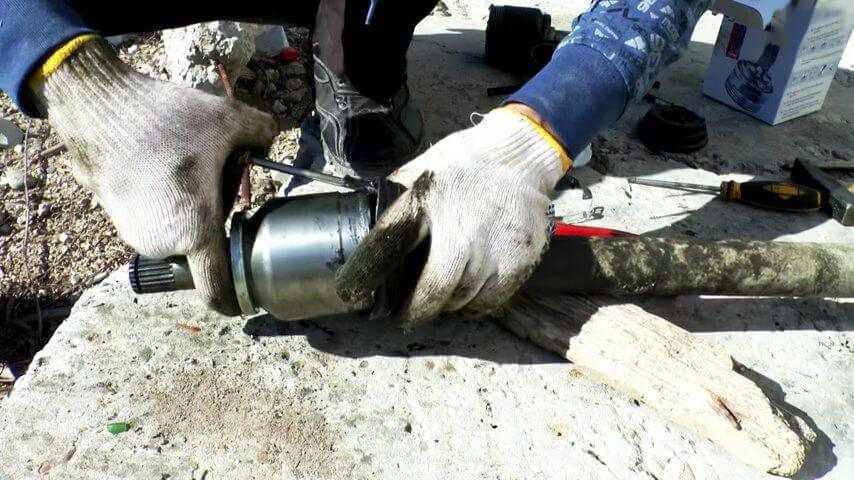

Обжимаем хомут плоскогубцами.

38

Аналогично устанавливаем малый хомут.

39

Устанавливаем новое стопорное кольцо на ШРУС.

40

Вынимаем ветошь, вставляем вал с гранатой в коробку.

41

Собираем всё в обратной последовательности.
