Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно —  материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов  пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
3. Запустите мотор.
4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

• Руль стал легче и «острее».
• Стуки и шумы прекратились.
• Уровень жидкости в бачке ГУР не падает.
• Рейка не течет.
• Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Порядок разборки рулевой рейки

1. Снимите хомуты и стяните пыльники рулевых тяг.
2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
5. Вытащите зубчатый шток рейки.
6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

8 признаков неисправной рулевой рейки

1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
3. Свободный ход руля (люфт) увеличен.
4. Руль вращается тяжелее чем обычно или рывками.
5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
6. Шумит насос ГУР, звук усиливается при вращении руля.
7. Падает уровень масла в бачке гидроусилителя.
8. На рейке или рядом с ней видны подтеки масла.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время  возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Рейки для Ауди А6 С5 ремонт и восстановление. Диапазон цен

Наименование работ, деталей	Средние цены, в руб.
Снятие и замена рейки	от 3000
Ремонт, переборка	от 6000
Новая рейка для Ауди А6 С5, номер: 2GS0319C	от 19000
Новая рейка для Ауди А6 С5, номер AU215	от 16000
Рейка б/у для A6 C5	4000-7000

Снять рулевую колонку Ауди А6С5 2000г несложно. Для этого понадобится ровная площадка, яма или эстакада. Чтобы заменить рейку на другую, следует выполнить пошаговую инструкцию. Вся работа занимает в среднем 1-2 часа, без учета разборки, ремонта деталей. Если замена рулевой рейки не потребует вмешательства мастеров, то ее восстановление сложно выполнить без токарного оборудования и точных измерительных приборов.

Что нужно для снятия рейки

Для работы потребуется слесарный инструмент и запасные части:

• набор гаечных ключей, головок с воротком и удлинителем;
• крестовые и шлицевые отвертки;
• рейка б/у или новый вал с ремкомплектом.

На моделях с механической коробкой передач рейка снимается легче, чем на «Ауди» с АКПП, так как подобраться к болтам проще. Для облегчения откручивания крепежа следует подготовить карданный шарнир для торцевых головок. Также следует позаботиться об обеспечении хорошего освещения в помещении.

Искать ремкомплект нужно не по номеру рейки а по VIN, желательно приобретать такие наборы, где некоторые важные элементы (серединная втулка, концевой сальник) поставляют парами. Напорные сальники, средний и крайний правый – должны иметь либо внутреннее пластиковое кольцо, либо комплектоваться отдельным уплотнительным кольцом. При необходимости можно купить детали из ремкомплекта по отдельности.

Признаки неисправностей устройства

Чаще всего проблемы с рулевой системой возникают из-за естественного износа деталей. Силы трения, возникающие в сопряженных деталях, вызывают выработку. На валу, появляются люфты, результат – стук в рулевой рейке, ухудшение управляемости Audi, потеки масла под капотом. Чтобы отремонтировать узел, придется его снять и осмотреть.

Есть три элемента, в которых возникают люфты: червячный механизм; поджимной упор; центрирующая втулка. При сильных стуках нужно немедленно приступить к ремонту, иначе велика вероятность глобальной поломки рулевой рейки и даже аварии на дороге из-за потери управления.

Люфт реечного вала, который появился из-за ослабления поджимного упора, иногда допускается устранять подтяжкой регулировочного винта. Благодаря этому есть шанс увеличить межремонтный срок службы узла. Чтобы определить, когда нужно прекратить затяжку, нужно проверить люфт руля с применением люфтомера. Чтобы избавиться от небольшого стука регулировочный болт достаточно подкрутить примерно на 20-30% от полного оборота гайки.

Самый простой случай, который встречается на Ауди А6 С5, это легкое поражение вала рейки коррозией. Это происходит из-за плохой эластичности уплотнителей. Со временем (от перепада температур) они трескаются, становятся жесткими, узел становится негерметичным. Внутрь рейки проникает влага, стальные детали быстро ржавеют. При этом вымывается смазка и поверхности изнашиваются.

Ремонт своими руками

С рулевой рейки следует убрать грязь и ржавчину, промыть корпус. Высушить или протереть ветошью. Снять пыльники, открутить все тяги.

Разборка и дефектовка:

1. Разобрать рулевой механизм.
2. Демонтировать поджимной упор.
3. Извлечь реечный вал.

Все детали следует тщательно промыть, обезжирить. Выполнить их дефектовку – внимательно осмотреть элементы, поверхности. Если есть задиры, места сильного износа на валу, то это вызовет закусывание при вращении деталей друг относительно друга. В результате появится шум, ухудшится управляемость машины. Сильно изношенный вал нужно менять.

При незначительном износе, реечный вал и шейки распределителя нужно подвергнуть шлифовке. Все подшипники, уплотнительные кольца, резинки и сальники заменяют на новые. Поверхности очищают от стружки, наносят смазку. Узел собирается в обратном порядке. Регулировочный упор следует подтянуть, чтобы устранить зазор.

Собранную рулевую рейка ставят на испытательный стенд. Подключают гидравлические шланги, выполняют проверку на соответствие рабочих параметров норме.

Порядок демонтажа рейки

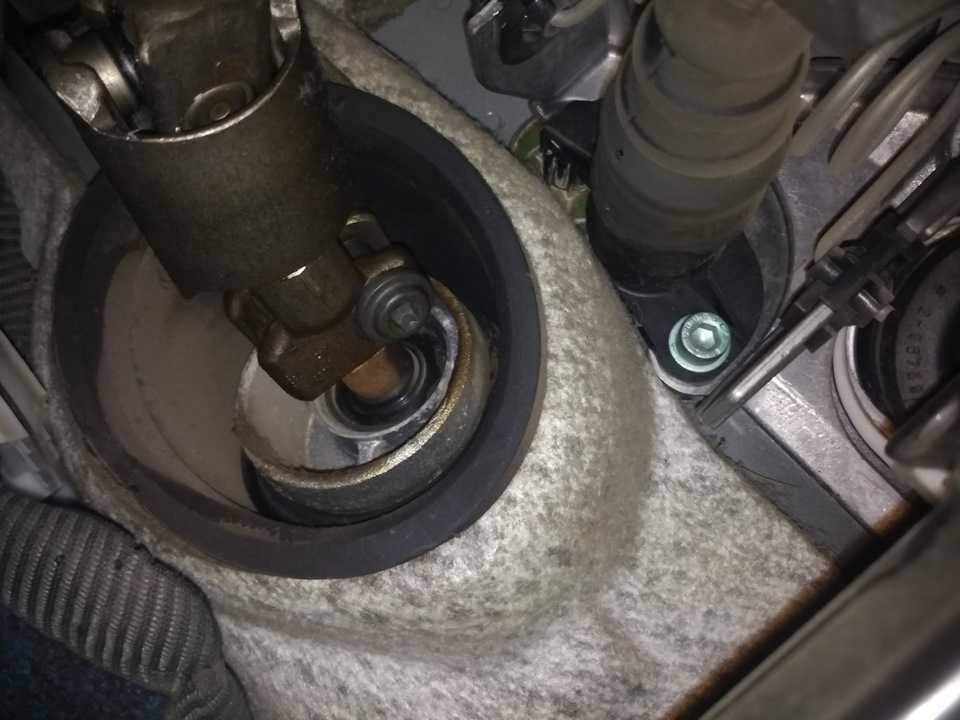

После снятия кожуха под рулем, появится доступ к узлу креплению крестовины к рейке, там расположен болт Т50. Для его снятия придется повернуть руль на 180 градусов, и открутить с другой стороны гайку на 16. Затем повернуть этот болт и извлечь его.

Теперь можно вытянуть крестовину на себя или вниз, сидит она на шлицах очень плотно.

Теперь можно открутить болты крепления рейки, их три:

• один сверху, в районе моторного отсека;
• второй – возле вакуумного усилителя;
• третий с нижней стороны рейки.

Чтобы открутить третий болт, понадобится удлинитель и трещотка. Тут возможны проблемы, так как увидеть болт сложно. Необходимо действовать наощупь,

Затем нужно демонтировать рулевые наконечники, снять заглушки которые крепятся на пластиковых болтиках и паре клипс, теперь появится доступ к рейке.

Необходимо снять пару болтов, которые расположены внизу – под валом. Одна трубка закручена в спираль при помощи пустотелого болта на 19. Вторая трубка проходит под спиральной, болт находится слева от первого, он на 22. Лучше не терять шайбы во время снятия.

Способ 2: к болтам можно подобраться с нижней части кузова, но для этого следует отогнуть алюминиевую пластину теплоотвода, которая закрывает крепеж со стороны колес.

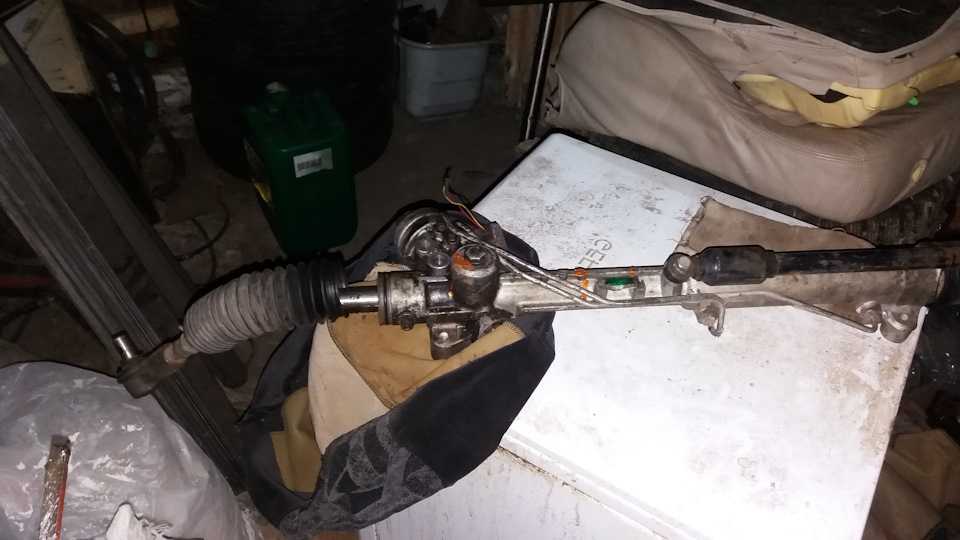

Когда оба болта откручены, можно вытянуть шкив из пыльника салона и вытащить рейку через левую сторону.
