Теплообменник на автомобиле vw passat b6

Как производится замена прокладок масляного стакана и охладителя Пассат Б6

Необходимо подготовить:

  • ключи на 10 (рожковый и головку с трещоткой);
  • шестигранники на 5 и 6 мм;
  • головку torx T30;
  • шлицевую отвертку;
  • пассатижи;
  • чистую емкость для антифриза;
  • ветошь.

Процесс начинается со снятия коллектора.

Демонтаж коллектора

Чтобы добраться до колец масляного стакана, следует демонтировать впускной коллектор. Начинать работу следует со снятия клемм АКБ. С нижней части авто необходимо отсоединить 2 фишки проводов (см. фото) и болты коллектора.

Демонтаж коллектора. Источник фото: https://etlib.ru/Templates/storage/report/1603/640x/28619

Далее отключается разъем в верхней части дроссельной заслонки и провод, что выходит на данную фишку. Используя шестигранные ключи, необходимо открутить крепления и сдвинуть в сторону корпус воздушного фильтра. Пассатижами стягивается хомут воздушного патрубка. Далее отсоединяется шланг и разъем вакуумного датчика.

Отсоединяется шланг от дроссельной заслонки и разъем, что подключается к коллектору (расположен над генератором). При помощи ключа «на 10» откручиваются гайки с левой и правой стороны коллектора. С правой части закреплен металлический патрубок – его отводим в сторону. Затем отсоединяются патрубки ВКГ (2шт) от крышки клапанов и шланг подогрева дроссельной заслонки. Шлицевой отверткой снимаются 4 хомута, что крепят патрубки коллектора. Последний можно аккуратно извлекать.

Снятие теплообменника

При помощи ключа T30 откручивается первое крепление патрубка охлаждения к ДВС. Второе расположено со стороны коробки (закреплено гайкой на 10 мм). Далее под двигатель устанавливается емкость для антифриза. Сняв еврохомут плоскогубцами, можно оттянуть шланг от маслоохладителя. Чтобы жидкость слилась полностью, откручивается пробка расширительного бачка.

Замена прокладки. Источник фото: https://www.drive2.ru/l/542634003270731137/

6-миллиметровым шестигранником откручиваются нижние, а затем верхние болты радиатора. Последний аккуратно поддевается шлицевой отверткой. При снятии может потечь немного масла и антифриза, поэтому стоит заранее подготовить емкость. Далее откручиваются болты маслостакана. Данный элемент поддевается отверткой и достается наружу.

При снятии стакана необходимо сразу закрыть канал в двигателе, чтобы масло не смешалось с антифризом. В противном случае придется выполнять замену масла во избежание образования эмульсии.

Замена прокладок

Чистой ветошью очищаем и обезжириваем посадочные места на ДВС. От масляного стакана снимаем резиновые прокладки (2 шт). Устанавливаем новые прокладки, закручиваем маслостакан. Те же операции производятся с прокладкой теплообменника. Последний устанавливается на место, подключаются все отсоединенные трубки и шланги.

Направляющая масляного щупа и дальнейшая сборка

Материал направляющей рассыхается со временем, пластик становится хрупким. Поэтому данный элемент часто повреждается при снятии коллектора. Части направляющей достаются наружу

На новую деталь переставляется верхняя резинка (важно установить ее надписью «ТОР» к верху)

Направляющая масляного щупа и дальнейшая сборка. Источник фото: https://www.drive2.ru/l/503763243571872571/

Направляющая монтируется на место. Устанавливается коллектор, все ранее отключенные разъемы, трубки и т.д. Масляный фильтр можно использовать прежний. На этом замена теплообменника Passat b6 завершена.

Перед запуском ДВС следует проверить и долить уровни масла и антифриза.

Как заменить охлаждающую жидкость VW Passat B6

Для дизельных и бензиновых ДВС Volkswagen Passat B6 необходимо использовать антифриз G12 или G12+ в объеме 8-8,7 л. Каталожный номер продуктов:

  • VAG G012A8GA3;
  • TL-VW 774F;
  • TL-VW 774G;
  • VAG G012A8GM1.

Слив жидкости выполняется в несколько шагов:

  • откручивается крышка расширительного бака;
  • демонтируется защита картера;
  • под радиатор устанавливается пустая емкость объемом от 8 л;
  • снимается стопорная скоба;
  • шланг от радиатора оттягивается в сторону и направляется в емкость;
  • шланг устанавливается на место, закрепляется скобой;
  • снимается хомут и оттягивается патрубок с масляного радиатора;
  • после слива жидкости патрубок монтируется на место.

Во избежание получения ожогов, все работы производятся на остывшем двигателе.

Новый антифриз заливается в систему через горловину расширительного бака. Концентрат можно разбавлять как отдельно, так и в самой системе охлаждения. Рекомендуется держать уровень между отметками MAX и MIN (в некоторых комплектациях бортовой компьютер автоматически передаст информацию на дисплей о недостатке жидкости в системе).

Охлаждающая жидкость. Источник фото: https://motopoland.com.ua/detail/5944797021/

После замены необходимо удалить воздушную пробку:

  • закрутить крышку расширительного бака;
  • запустить ДВС и включить отопитель на минимальную температуру;
  • удерживать двигатель на 2000 об/мин в течение 2-3 мин;
  • сбросить обороты до холостых, как только включился вентилятор радиатора;
  • спустя 3 минуты выключить ДВС.

Возможно использовать старый антифриз после замены прокладок с доливкой небольшого количества при условиях:

  • жидкость в расширительном бачке не имеет окислов, хлопьев и не поменяла цвет;
  • владелец будет использовать такой же антифриз, который был залит в двигатель;
  • была обеспечена герметичность канала охлаждающей жидкости при снятии радиатора.

Моторное масло не подлежит замене, за исключением случаев попадания антифриза в систему при обслуживании радиатора.

Причины и признаки неисправности радиатора

Основная причина – течь уплотнительных колец и прокладок. Виной тому является перепад температур. В результате материал усыхает, становится жестким или лопается. Ввиду повреждений, масло через теплообменник смешивается с антифризом, превращаясь в белую эмульсию. Охлаждающая жидкость приобретает масляные пятна, что отчетливо видны в расширительном баке.

В редких случаях причиной течи является густое моторное масло. Проблема актуальна преимущественно зимой. Чтобы устранить течь, достаточно заменить прокладку теплообменника Пассат Б6. При наличии подозрений на сам радиатор рекомендуется проверить его на герметичность способом, описанном в начале статьи.

Замена фланца системы охлаждения на двигателе 1,8 Фольксваген Пассат B3

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

Со временем каждый владелец автомобиля Фольксваген Пассат B3 начинает замечать, что уровень антифриза потихоньку уменьшается. При этом больших луж под автомобилем не замечается. Всё дело в том, что на наших двигателях стоят пластмассовые фланцы в системе охлаждения. Не знаю, почему практичные немцы решили ставить пластмассу, но долго эти фланцы не ходят: от перепада температур и времени начинается течь. Сначала по каплям, а потом и серьезнее.

Если возле фланцев системы охлаждения появились следы потёков антифриза, то стоит задуматься о приобретении оригинальных фланцев.

Деталь эта не дорогостоящая, но ответственная, так как от неё зависит нормальный температурный режим двигателя (неисправность фланца приводит к вытеканию охлаждающей жидкости и перегреву двигателя, а это уже другие деньги и другие заботы)

Поэтому считаю, что ставить надо качественные фланцы.

  • VAG № 037 121 132 E — передний фланец под ДТОЖ, с отводом на обратку
  • VAG № 037 121 132 B — передний фланец под ДТОЖ, без отвода на обратку
  • VAG № 026 121 144 E — боковой фланец (правый, на печку)
  • VAG № 037 121 687 — уплотнительное, резиновое кольцо (36Х3,15)

Итак, приобретены оригинальные фланцы с уплотнительными кольцами. Для замены потребуются:

  • ключ на 10 (лучше торцевой)
  • раздвижные плоскогубцы (если стоят оригинальные хомуты)
  • герметик
  • напильник
  • пластиковая бутылка 1-2 л

Чтобы минимизировать потери антифриза

  • открываем крышку расширительного бачка и шлангом сливаем из него антифриз
  • отсоединяем нижний шланг от расширительного бачка и сливаем жидкость в бутылку (нижний шланг расширительного бачка как раз входит во фланец системы охлаждения, куда вставляются датчики температуры охлаждения)
  • аккуратно отсоединяем шланги
  • если меняется передний фланец, то надо отсоединить эл. проводку к датчику ДТОЖ
  • если правый (на печку), то дополнительно на разных двигателях приходится откручивать и отодвигать разные кронштейны доп. оборудования
  • откручиваем фланец и аккуратно снимаем его
  • подготавливаем посадочное место (если нужно, зачищаем напильником, обезжириваем)
  • наносим на новый фланец немного герметика и одеваем на шпильки
  • затягиваем гайки небольшим усилием — 10 Нм
  • одеваем шланги

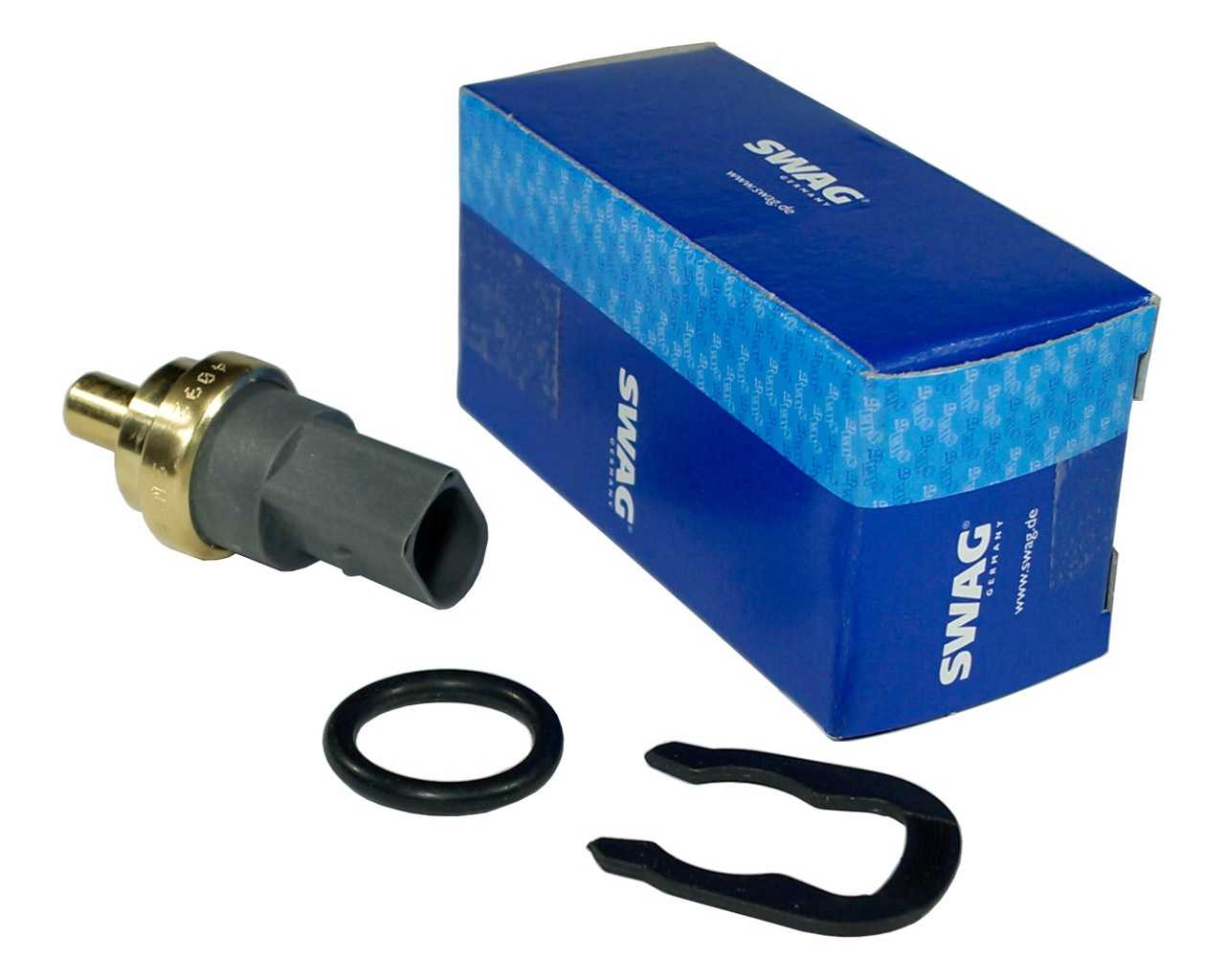

  • ставим ДТОЖ (если меняется передний фланец) при этом не забываем о резиновом уплотнительном колечке, подсоединяем эл. проводку
  • заливаем антифриз

Заводим двигатель, доводим до рабочей температуры (срабатывает вентилятор на радиаторе), добавляем обороты двигателя до средних или чуть выше и держим так пару минут. Если нужно, добавляем антифриз и доводим его до уровня. Эта процедура нужна для того, чтобы выдавить воздух из системы охлаждения.

Дело в том, что система охлаждения автомобиля Фольксваген Пассат B3 так устроена, что радиатор отопителя находится выше двигателя и поэтому часто там остаётся воздушная пробка, которую нужно продавить с помощью давления. Для этого и приходится давать обороты двигателю на пару минут. Многие рекомендуют делать это, заехав передними колёсами на возвышенность, чтобы приподнять «перед» автомобиля.

У меня на автомобиле Фольксваген Пассат B3 дв. ААМ, 1,8 и тройник, и фланец на печку стоят дюралюминиевые (фото), поэтому советую, если есть возможность сделать или достать металлические фланцы – ставьте, и Вы навсегда избавитесь от замены пластмассовых фланцев системы охлаждения.

Фланцы охлаждения двигателя дюралюминиевые

Фланцы охлаждения двигателя дюралюминиевые

Я видел фланец (правый, на печку) изготовленный из металлической пластины и приваренной к ней трубы подходящего диаметра. Всё это стоит на паронитовой прокладке, хозяин говорит, что уже шесть лет так ездит и без проблем. Знакомые ставили китайское литьё алюминиевое, вскоре дало трещины и ОЖ потекла, а левая пластмасса — коробится и даёт течь… Так что можно экспериментировать, но почему-то, по «закону бутерброда», все ломается в самый неподходящий момент (опаздываешь, дождь, мороз, ночь, и почему-то там, где никто не живёт, и на машину смотрят как на НЛО)…
