Какая магнитола подойдет на шкодa октавия

Swing для Шкода: абсолютная конкурентоспособность

Магнитолы для Шкода представлены в форм-факторе 1din и 2 din, причем в 1din рассчитаны на переднюю панель в размере 2 din. Если вы не хотите менять свой штатник, можно установить видеотерминал, тот же AUX и иметь себе те же функции, как и с новой магнитолой, но, возможно, по более низкой цене.

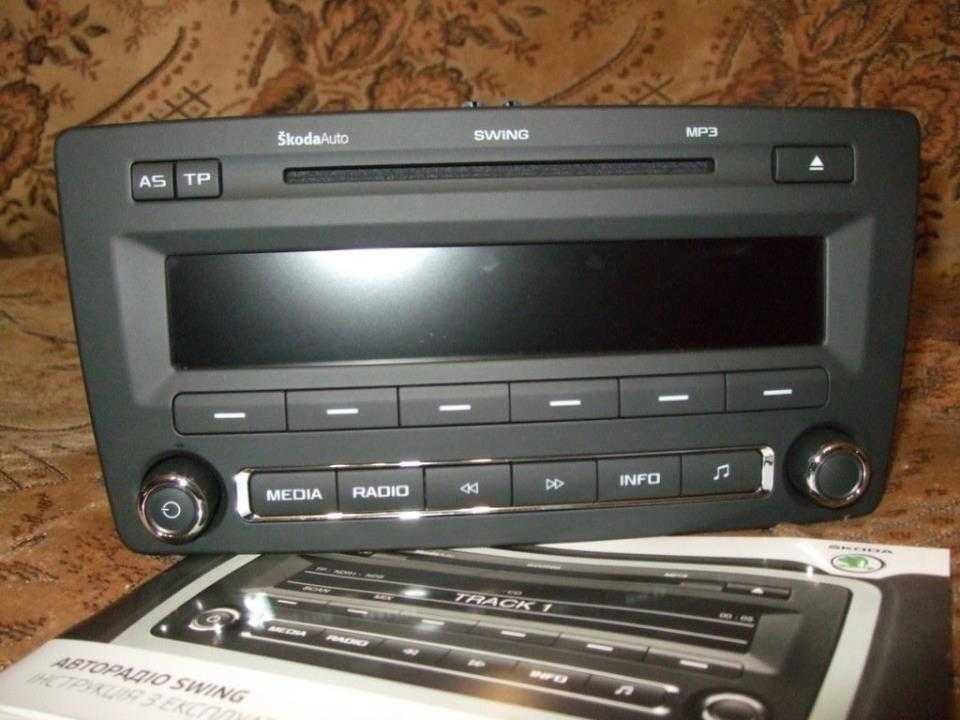

Улучшенная магнитола Свинг

Свинг традиционно предлагается с расширенными возможностями для прослушивания и проигрывания медиа контента. Модель поддерживает современные видеоформаты, дополнительное оборудование как подрулевое управление, видеорегистратор, парктроник. Конечно же, может быть снабжена, но только внешней навигацией и GPS антенной. Также потребуется VIN код автомобиля и защитный код устройства, обычно он есть в инструкции по эксплуатации, его также можно получить или приобрести у официальных дилеров.

Winca 8904 для Skoda Octavia A5 2011+

Поддерживает весь спектр навигационных функций и имеет развитый мультимедийный функционал. Как выглядит в машине, можно увидеть на фото. К отличительным чертам можно отнести GPS-модуль Sirf Star III с поддержкой позиционирования от 20 спутников.

В распоряжении один видеовход и два видеовыхода, ТВ-тюнер (форматы PAL, NTSC и др.), функции «картинка в картинке» и «две зоны на экране», одновременная мультифункциональность.

Недорогая магнитола I-bix с Android 2.2

Внешний вид магнитолы показан на фото, у нее подходящая рамка и размер для установки. Довольно просто монтируется без необходимости обращения в сервис. Автомагнитола поддерживает все стандартные функции, а также обеспечивает Wi-Fi, 3G-выход и качественную навигацию, позволяет подключать дополнительные устройства и получать видеоконтент. Важным моментом считается, что эта магнитола на Шкоду Октавия А5 и А7 поддерживает обслуживание нескольких видео-устройств, которые могут быть подключены рядом с пассажирскими местами.

Штатные магнитолы для SkodaOctavia и Rapid

Штатная магнитола хороша тем, что она соответствует по техническим особенностям бортовой системы и имеет идентичную распиновку разъема. Подразумевается, что адаптированная версия не требует особых усилий и быстро инсталлируется на автомобиль.

Штатная магнитола SkodaOctavia

Это справедливо только отчасти, далеко не всегда штатная установка так проста, как подразумевается. Это связано в большей степени со сложностью бортовых систем и возможностью использования дополнительных функций и интерфейсов, инсталлирование которых вызывает определенные проблемы у новичков.

Известной проблемой для магнитолы Skoda является вывод разъема AUX. Напомним, что с его помощью можно значительно улучшить качество звука, если подключать плеер или iPod с поддержкой кодека FLAC. Этот разъем буквально является спасением для качественных магнитол прошлого поколения и позволит им подарить «второе дыхание». Но сейчас не об этом, вернемся к стандартным штатникам на SkodaOctavia.

Магнитола с разъемом аукс

Ситуация состоит в том, что на эту марку штатно можно поставить Swing, Bolero и Columbus. Конечно, производитель выделил именно эти брендs для своих автомобилей Octavia и Rapid. Причем технические характеристики, конечно, являются наиболее востребованными, при этом довольно скромными. Для обновления можно выбрать одну из версий второго поколения с сенсорным экраном, но если хочется получить «дешево и сердито», конечно, выбирайте Swing.

Характеристики автомагнитолы Columbus

Columbus – это довольно современная гибридная головная система с интегрированными бортовыми сервисами, мультимедиа и полноценной навигацией для Skoda Octavia А5 и А7.

Особенности:

  • Фабричный русифицированный интерфейс;
  • 6,5-дюймовый цветной сенсорный дисплей (800*450) с качественной трансляцией DVD-файлов, но эта возможность доступна только опционально, не в базовой комплектации;
  • Жесткий диск на 30 Гб;
  • Флеш-карта на 32 Гб;
  • Довольно удобная навигационная система;
  • Получение информации от климат-контроля;
  • Парковочный ассистент (видео с камер заднего вида);

Стоит обратить внимание, что при самостоятельной установке Columbus часто возникают проблемы, поэтому для этих целей лучше обратиться в сервис. По формату это более продвинутая версия для Skoda Octavia А5 и владельцев других моделей с мультимедиа, навигация является дополнительной возможностью и не поддерживает всего доступного функционала

Отлично выглядит (на фото), имеет нужную рамку, подойдет для трансляции развлекательного функционала, если вы собрались в тур. Стоимость такого устройства около 550 евро.

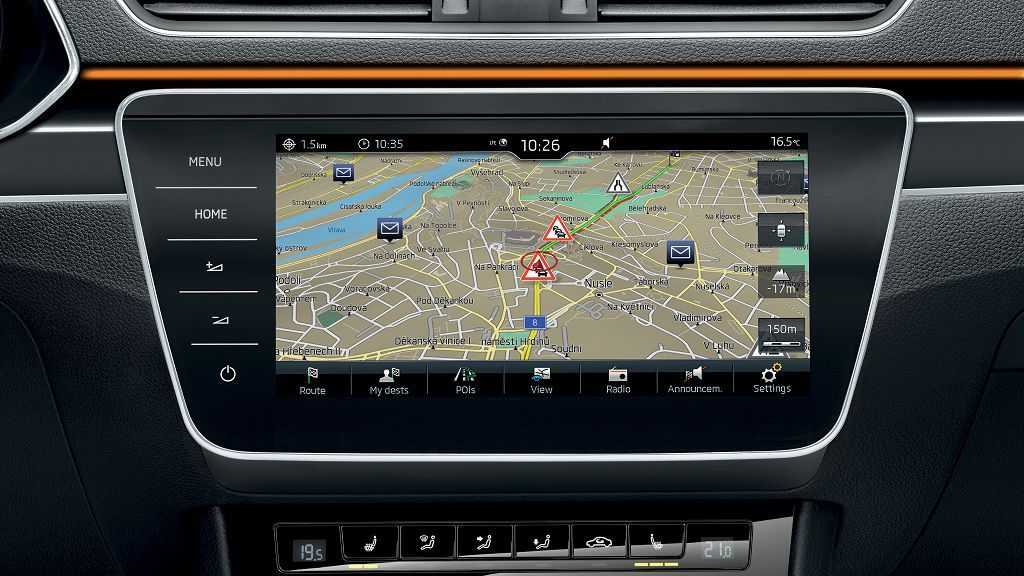

Современные навигационные автомагнитолы с поддержкой мобильного доступа

Если говорить о развитом навигационном функционале медиасистем с подходящей рамкой, то сразу нужно уточнять стоимость устройства. В зависимости от производителя цена таких комплексов отличается, но в среднем нужно рассчитывать на затраты около 700 евро.

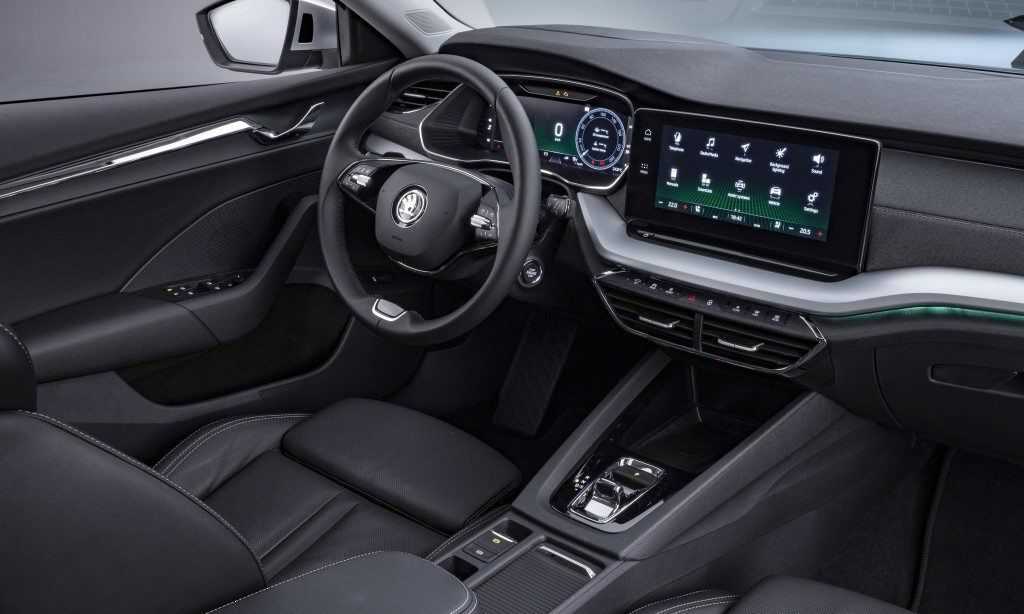

К наиболее подходящей версии магнитолы на Шкоду Октавия А7, имеющей требуемый размер, относятся следующие варианты.

Columbus

  • размер экрана – 10″;
  • разрешение экрана – 1280х640 точек.

В дополнение к традиционным для современных автомагнитол возможностям эта модель оснащена:

  • встроенную память на 64 ГБ;
  • DVD-привод (по нынешним временам редкость);
  • 3D-навигацию;
  • фирменный сервис ŠKODA Connect Online Map Update (обновление вшитых карт навигации);
  • модуль LTE;
  • точка доступа Wi-Fi.

Надо понимать, что последняя половина функционала в России работать вряд ли будет. Модуль мобильной связи без договора с оператором бесполезен (хотя пару лет назад попадались сообщения, что некоторые операторы связи в РФ запускают поддержку eSIM), так что это станет заботой владельца.

Опять, раздача вай-фая гарантирована в пределах машины, но без выхода в сеть устройство ничего раздать не сможет, наоборот, будет нуждаться в сигнале с телефона, а тот же телефон на таком расстоянии раздаст не хуже.

Прошивка новых навигационных карт вообще больная тема. Подключение ŠKODA Connect это для Европы, а в России дилер обычно обеспечивает несколько бесплатных обновлений, а потом предложит оплатить довольно приличную сумму за каждое.

Самостоятельный монтаж

Обычно самостоятельный монтаж требуется, если предустановленное устройство вышло из строя, было заменено на второе поколение, а затем деинсталлировано. Основной смысл в том, что такая аудиосистема в основном устанавливается на заводе или же в специальных случаях. Этот момент также предполагает идеальное сочетание разъемов и простоту подключения.

Предустановленная версия формата 1din

Инструкция: подключение к Skoda со всеми опциями

Потребуется для установки:

  • магнитола;
  • MDI — мультимедийный разъем, кронштейн;
  • нижняя полка для установки;
  • штекеры Aux-In, USB с проводом MDI.

Если комплектация Актив, то понадобится адаптер для подключения аудиосистемы. Несмотря на то, что многие владельцы подключают только основные функции, сервисные инженеры рекомендуют сразу подключать мультимедийные разъемы, в том числе, USB с проводом MDI. В этом случае вы сразу получите аудиосистему более высокого класса при тех же затратах.

Обычно все перечисленное входит в комплект поставки, но в б/у версии не всегда удается получить. Часто отсутствует именно MDI, чтобы докупить воспользуйтесь артикулами: 8E0972112,N90764701, 8E0 971 832. Речь идет о корпусах разъемов. Также не помешает приобрести провод сечения 0,35 мм длиной 4 м и 0,5 мм длиной 1 м.

Последовательность действий

Шаг 1. Снимите панель бордачка и прикрепите кронштейн MDI.

Шаг 2. Смонтируйте разъем MDI, используя распиновку и приобретенный корпус.

Пины (схема):

  • 1: масса (желто-коричневый провод);
  • 2: CAN Low (оранжево-коричневый провод);
  • 3: не используется;
  • 4: 7 пин разъема головного устройства;
  • 5: 4 пин AUX;
  • 6: 3 пин AUX (правый канал);
  • 7: 4 пин разъема головного устройства — CDX Dauer+;
  • 8: CAN High (оранжево-зеленый провод);
  • 9: 1 пин синего разъема автомагнитолы;
  • 10: 2 пин синего разъема автомагнитолы;
  • 11: 1 и 2 пинAux-In (масса, сдвоенный провод);
  • 12: экранирование жгута проводов Aux и синего разъема автомагнитолы.

Шаг 3. Подключите проводя CAN и запараллельте «минуса»:

  • от MDI желто-коричневый провод массы к жгуту массы проводов (желто-коричневый);
  • от MDI CAN High зелено-оранжевый к такому же жгуту проводов;
  • от MDI CAN Low коричнево-оранжевый к жгуту проводов аналогичного цвета.

Шаг 4. Активируйте Aux-In и MDI в сервисном режиме по схеме:

  • в сервисном режиме найдите «Диагностический интерфейс шин данных;
  • в 2E установить «Проигрыватель, позиция 3»;
  • в 0 байте устанавливается Aux;
  • установить в SwingAux и сохранить;
  • при подключении бортового компьютера требуется установить те же параметры для него.

Шаг 5. Провести автоматический поиск ошибок.

Автомагнитола устанавливается обычным образом и подключается к стандартному разъему без переходника. После завершения процедуры по предложенной схеме можно пользоваться всеми дополнительными мультимедиа-устройствами. Если вас не устроит предложенный функционал с видеосистемой, вряд ли, можно заменить на сенсорную магнитолу. Не думаем, что у вас будут такие мысли.

Swing автомагнитола причисляется к штатным головным аппаратам для установки в Шкода Йети, Октавиа и другие модели этого чешского автомобиля. Автомагнитола Swing идеально вписывается в интерьер салона машины. Она оснащена по последним требованиям и представляет собой привлекательный аппарат, как в плане дизайна, так и стоимости. Штатные головные аппараты предназначены, как правило, для замены заводских автомагнитол. Они значительно расширяют возможности акустической системы. Установив штатную магнитолу Свинг, автовладелец получает настоящий мультимедийный комплекс. Это и сенсорный экран, и навигация, и ДВД, и многое другое. Подключение автомагнитол Свинг проводится через штатные разъемы «pin-to-pin», а управление можно осуществлять не только через сенсорный экран, но и посредством кнопок управления на руле.

Магнитолы Свинг для Шкода — только обычные

Теперь имеет смысл разобраться с конфигурацией.

Предустановленная версия формата 1din имеет следующие параметры:

  • CD-плеер, интеграция с внешним CD-чейнджером;
  • радио с RDS (европейский диапазон), ID3;
  • настройка звука системой Gala, подстраивающей громкость под скорость движения;
  • поддерживает настройку звуковых частот;
  • поддерживает дорожное радио, передающее информацию для автомобилистов;
  • интеграция с парктроником, климат-контролем, бортовым компьютером Maxi DOT;
  • Aux-In;
  • мультимедийный вход MDI.

С оригинальной инструкцией можно ознакомиться по ссылке: http://skoda-club.by/manual/A5_OctaviaTour_Swing_CarRadio.pdf. В файле описывается порядок ввода защитного кода, а также режимы настройки.

Пины магнитолы

Вход MDI позволяет сделать апгрейт установленной аудиосистеме. Оптимальным вариантом считается экран на роботизированном лифте

Такой девайс позволяет спрятать экран в период отсутствия в машине, не занимает места и не привлекает внимание прохожих своим внешним видом.

Навигационный функционал

Необходимой функцией современных автомобилей, несомненно, является навигация

Здесь важной потребительской характеристикой считается качественная графика и 3D-визуализация, включая удобное сенсорное управление, показ пробок и прочее. Но это не все необходимое

Подключение к мобильной сети (благодаря совместимости с Андроид) позволяет улучшить качество навигации за счет более точного позиционирования (см. на фото инфографики):

Во-первых, мобильная навигация (например, МТС) предполагает уточнение местонахождение автомобиля от комплексного сигнала спутников GPS и ГЛОНАСС. Это дает определенные преимущества – для более или менее точного позиционирования нужно 3 спутника, но при их увеличении снижается количество «мертвых зон», см. фото.

  • Во-вторых, можно получать навигационные данные в подземных гаражах и туннелях за счет «бесшовного» перехода между сетями Wi-Fi и 3G/4G/LTE.
  • В-третьих, мобильная навигация обеспечивает уточнение данных в пасмурную погоду и снегопады, когда небосклон закрыт.
  • В-четвертых, в мобильных сервисах доступна возможность поиска автомобиля, что может быть удобным для людей, имеющих водителя.

Дополнительным важным фактором является выбор навигационного приложения из бесплатных версий

Обратите внимание, что только некоторые из них могут работать с комплексным сигналом от ГЛОНАСС и GPS (на фото показан принцип навигации от двух спутниковых систем, которые покрывают разные участки небосвода)

Установка и подключение своими руками

На данном примере вы узнаете, как установить аппарат Свинг в автомобили, где не проведена тщательная аудиоподготовка.

Примечание. Автомагнитола Свинг отличается от аналогов тем, что разъемов для осуществления подключения у нее немного. С одной стороны, это даже хорошо: удастся избежать головоломки. Что касается совпадений с разъемами автомобиля (если это не Шкода Йети), то редко такое случается, разве что подходит только разъем на активную антенну который.

2 х диновые автомагнитолы

  • Находим или покупаем переходник ISO-VAG. Можно спросить в магазине. У такого переходника есть даже код: AZA..;
  • Разъемы авто соединяем в переходник, а затем в аппарат. Делаем все, естественно, по схеме (распиновка разъемов идет в комплекте с автомагнитолой);
  • Крепим магнитолу в посадочное место (предусмотренное автопроизводителем). Фиксируем 4-я саморезами;
  • Ставим рамку;
  • Вводим код.

Распиновка Свинг автомагнитолы

Базовая аудиосистема Шкода Октавии

Функции штатной аудиосистемы для Шкода Октавии (минимальная версия, см. фото):

  • Черно-белый дисплей;
  • Прослушивание CD-дисков, воспроизведение MP3/WMA;
  • Поддержка европейского диапазона радиостанций RDS AM/FM;
  • Фабричная русификация;
  • Поддержка до 4-х динамиков, плюс сдвоенный тюнер с разноской по фазе;
  • Автоматическая регулировка громкости GALA в зависимости от скорости движения.

Опции:

  • Подключение парковочного помощника;
  • Вывод информации на экран о работе климат-контроля;
  • Подключение телефона по Bluetooth;
  • Отображение бортовой информации автомобиля, в том числе с подключением многофункционального дисплея и колеса;
  • Дополнительный CD-чейнджер, аудио- и мультимедийных устройств (Media Device Interface).

В базовой комплектации перечисленного вполне достаточно, если водитель использует его в совокупности с GPS-навигатором и мобильной навигацией. Главным преимуществом, конечно, является штатная установка и низкая цена за довольно большой набор базовых функций. Внешний вид, как показано на фото, отлично гармонирует с приборной панелью Шкода Октавия и имеет «родной» размер.

Раскодировка

Если на дисплее появляется надпись «Code», то она означает ввод кода. Другими словами, в аппарат надо ввести код, чтобы он включился и заработал.

Примечание. Кодирование автомагнитол осуществляется не просто так. Делается это с целью предотвратить кражу.

К сожалению, случается такое, что хозяин автомобиля теряет код автомагнитолы (теряет карточку с кодом) или просто ее не знает.

Примечание. Необходимость ввода кода потребуется не только в процессе установки автомагнитолы Свинг, но и каждый раз, как только будет проводиться ТО и АКБ отключаться.

Не надо паниковать, если кода на автомагнитолу нет. Ниже приводится краткая информация о том, как раскодировать штатную автомагнитолу, не зная кода.

Примечание. Раскодировкой принято называть процесс определения кода аппарата и его последующее разблокирование. Стоит учитывать, что автомагнитола Свинг после третьей неудачной попытки ввода, автоматически блокируется.

Итак, собственно про раскодировку:

  • Автомагнитолу (если она уже установлена) извлекаем из штатного места;
  • Разбираем аппарат;
  • Определяем, какой тип памяти используется для хранения кода;
  • Считываем память при помощи ПК и дополнительного оборудования (не забываем записать код расшифровки на бумаге);

Чтение дампа автомагнитолы

  • Собираем аппарат;
  • Вводим код.

Замена автомагнитол

Заводская автомагнитола в последних моделях ВАГа выполнена по блочно-модульной схеме: экран и панель управления находятся на традиционном месте, а основной блок вынесен в отделение бардачка.

Поэтому вопрос, как снять родную магнитолу или установить штатную магнитолу, не особо актуален, технически это несложно, распиновка ввиду стандартизации соединений тоже не проблема и для включения, например, функции “управление на руле” проще поставить “голову” с уже активированной такой функцией, чем модернизировать старую.

Но понимая, что упрощение монтажа/демонтажа мультимедиа вызовет подъем “народного творчества”, немцы пошли на “прописку” новых для авто компонентов на серверах ВАГ, причем, если данная модель мультимедиа не предусмотрена для установки в автомобиль в данной комплектации, то и прописать её официально не получится, а доступ к серверам ограничен.

Разумеется, есть сторонние фирмы, предлагающие свои варианты решения проблемы, но цены у них тоже немалые, и на Октавию А8, ввиду относительной свежести модели, решений может не оказаться. Самостоятельная модернизация большинству вряд ли по силам.

Конечно, имея опыт пайки микросхем и навыки программирования выше среднего, с предыдущими поколениями мультимедиа еще можно было надеяться справиться, (для понимания уровня сложности вот пара примеров), но что делать с “пропиской” в новых моделях, пока совершенно непонятно.

Альтернативой обновлению прошивки или модернизации мультимедиа может выступать применение навесного оборудования, порой проще купить отдельный навигатор, чем устраивать себе геморрой с магнитолой.

То же относится и к интернету, в России в силу политических причин спутниковый интернет дорогостоящее удовольствие, но в других странах ситуация другая.

Речь сейчас не о Илоне Маске, его цены, предлагаемые в Европе (500 евро за оборудование + 100 евро абонплата за месяц), далеки от приемлемых для многих, но, например, в Турции за 50 Гб спутникового интернета придется заплатить около 3 тыс. руб, а в Сомали, видимо в силу отсутствия государства с его регуляторной деятельностью, цены на такие порой ненамного выше сотовых операторов в России.

Читайте далее:

Штатная магнитола Skoda Octavia A7: описание и характеристики

Приборная панель Skoda Octavia А8: обозначения индикаторов, коды ошибок

Технические характеристики Skoda Octavia A7

Тюнинг Skoda Octavia A7: варианты и направления

Расход топлива и факторы, на него влияющие, Skoda Octavia А7.

Багажник Skoda Octavia A7: размеры, функционал, аксессуары

Обзор 2-х моделей Свинг

Представим ниже описание 2-х моделей Свинг: старого и нового образца.

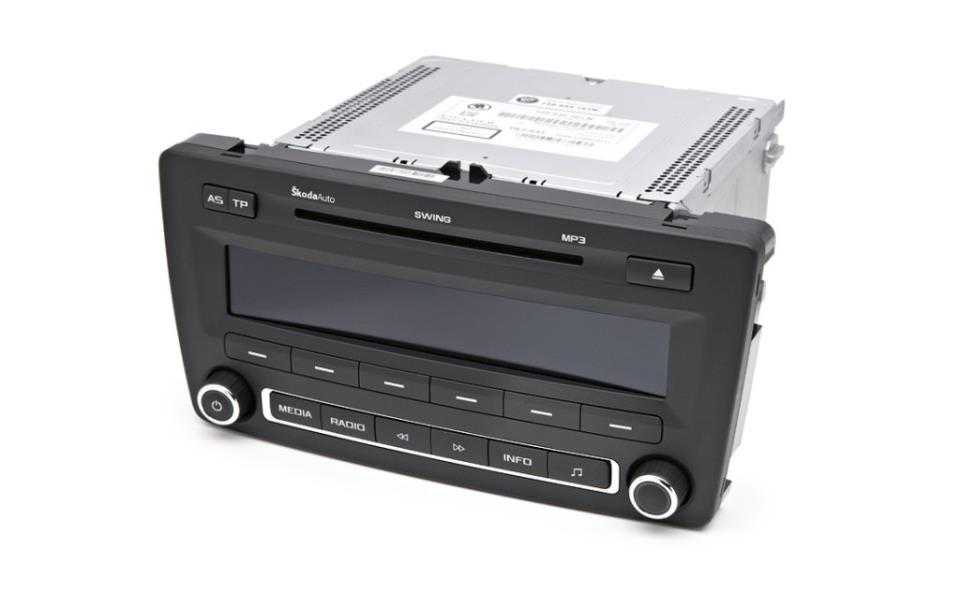

Аппарат старого образца

Автомагнитола старого образца отличается следующим:

  • Дисплей монохромный;
  • Наличие встроенного CD-привода, читающего MP3/WMA и теги >

Эта магнитола легко интегрируется с такими устройствами, как:

  • Парктроник оптический;
  • Климат-контроль;
  • Смартфоны (через блютуз);
  • Бортовой компьютер;
  • CD-чейнджер (внешний);
  • Внешние аудиоустройства через Aux-In;
  • Различные мультимедийные устройства MDI.

Аппарат нового образца

Среди особенностей автомагнитолы Свинг нового образца можно выделить следующие показатели:

  • Она устанавливается только в те автомобили, где осуществлена аудиоподготовка под 2 дин;
  • Автомагнитола наделена CD-приводом, читающим форматы CD/MP3/WMA;
  • Дисплей Макси Дот;
  • Есть вход для подключения Hands-free;
  • Мощность усилителя составляет 4×20 Вт;
  • Система аппарата способна отображать информацию Климатроник;
  • Управление аппаратом можно осуществлять непосредственно с руля(см.Автомагнитолы с пультом на руль и их обзор);
  • Аппарат полноценно интегрируется с датчиками парковки, температуры и времени;
  • Идеально подходит по размерам Шкода Йети.

Головные медийные системы: от прошлого к настоящему

Основная проблема для владельцев Skoda Octavia в том, что базовые модели укомплектованы довольно технологически и функционально слабыми медийными системами. В настоящий момент штатное головное устройство представлено тремя моделями:

  • SWING – проигрыватель CD-дисков;

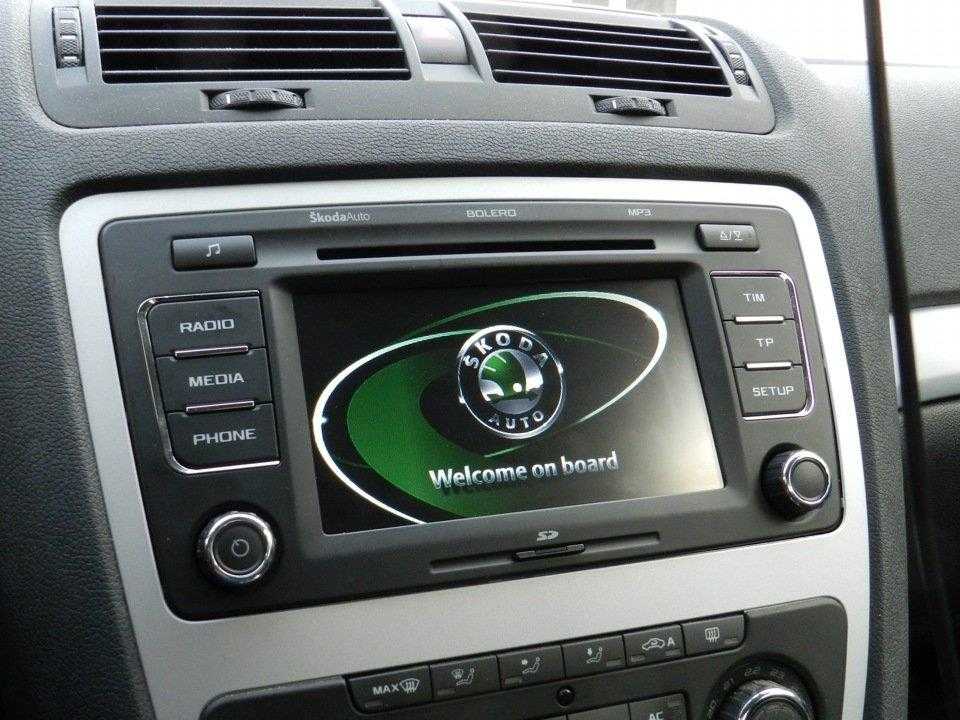

  • Bolero – мультимедийная система с сенсорным экраном;
  • Columbus – мультимедийная с навигационным функционалом, устанавливаемая на Skoda Octavia A5 и выше.

В целом, ни одна из доступных моделей не дотягивает до современного уровня существующих на рынке магнитол и понимания водителей, какие функции будут удобны и совмещены в аудиосистеме. Columbus – это лучшая заводская магнитола на Шкоду Октавия А5, уступает, прежде всего, по навигационным возможностям и их визуализации. По этой причине практически все продвинутые водители стараются почти сразу заменить штатную на нормальную медийную модель с современным набором функций.

В этом отношении магнитола Болеро на Шкоду Октавия для автолюбителей, меняющих Swing на более новую медийную версию, является отличным и недорогим решением. Но если вы являетесь технически продвинутым пользователем современных средств связи и медийного контента и владельцем по всем меркам довольно хорошей машины, требования к магнитоле будут более серьезными.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Какая магнитола подойдет на шкодa октавия

Swing для Шкода: абсолютная конкурентоспособность

Магнитолы для Шкода представлены в форм-факторе 1din и 2 din, причем в 1din рассчитаны на переднюю панель в размере 2 din. Если вы не хотите менять свой штатник, можно установить видеотерминал, тот же AUX и иметь себе те же функции, как и с новой магнитолой, но, возможно, по более низкой цене.

Улучшенная магнитола Свинг

Свинг традиционно предлагается с расширенными возможностями для прослушивания и проигрывания медиа контента. Модель поддерживает современные видеоформаты, дополнительное оборудование как подрулевое управление, видеорегистратор, парктроник. Конечно же, может быть снабжена, но только внешней навигацией и GPS антенной. Также потребуется VIN код автомобиля и защитный код устройства, обычно он есть в инструкции по эксплуатации, его также можно получить или приобрести у официальных дилеров.

Winca 8904 для Skoda Octavia A5 2011+

Поддерживает весь спектр навигационных функций и имеет развитый мультимедийный функционал. Как выглядит в машине, можно увидеть на фото. К отличительным чертам можно отнести GPS-модуль Sirf Star III с поддержкой позиционирования от 20 спутников.

В распоряжении один видеовход и два видеовыхода, ТВ-тюнер (форматы PAL, NTSC и др.), функции «картинка в картинке» и «две зоны на экране», одновременная мультифункциональность.

Недорогая магнитола I-bix с Android 2.2

Внешний вид магнитолы показан на фото, у нее подходящая рамка и размер для установки. Довольно просто монтируется без необходимости обращения в сервис. Автомагнитола поддерживает все стандартные функции, а также обеспечивает Wi-Fi, 3G-выход и качественную навигацию, позволяет подключать дополнительные устройства и получать видеоконтент. Важным моментом считается, что эта магнитола на Шкоду Октавия А5 и А7 поддерживает обслуживание нескольких видео-устройств, которые могут быть подключены рядом с пассажирскими местами.

Штатные магнитолы для SkodaOctavia и Rapid

Штатная магнитола хороша тем, что она соответствует по техническим особенностям бортовой системы и имеет идентичную распиновку разъема. Подразумевается, что адаптированная версия не требует особых усилий и быстро инсталлируется на автомобиль.

Штатная магнитола SkodaOctavia

Это справедливо только отчасти, далеко не всегда штатная установка так проста, как подразумевается. Это связано в большей степени со сложностью бортовых систем и возможностью использования дополнительных функций и интерфейсов, инсталлирование которых вызывает определенные проблемы у новичков.

Известной проблемой для магнитолы Skoda является вывод разъема AUX. Напомним, что с его помощью можно значительно улучшить качество звука, если подключать плеер или iPod с поддержкой кодека FLAC. Этот разъем буквально является спасением для качественных магнитол прошлого поколения и позволит им подарить «второе дыхание». Но сейчас не об этом, вернемся к стандартным штатникам на SkodaOctavia.

Магнитола с разъемом аукс

Ситуация состоит в том, что на эту марку штатно можно поставить Swing, Bolero и Columbus. Конечно, производитель выделил именно эти брендs для своих автомобилей Octavia и Rapid. Причем технические характеристики, конечно, являются наиболее востребованными, при этом довольно скромными. Для обновления можно выбрать одну из версий второго поколения с сенсорным экраном, но если хочется получить «дешево и сердито», конечно, выбирайте Swing.

Характеристики автомагнитолы Columbus

Columbus – это довольно современная гибридная головная система с интегрированными бортовыми сервисами, мультимедиа и полноценной навигацией для Skoda Octavia А5 и А7.

Особенности:

  • Фабричный русифицированный интерфейс;
  • 6,5-дюймовый цветной сенсорный дисплей (800*450) с качественной трансляцией DVD-файлов, но эта возможность доступна только опционально, не в базовой комплектации;
  • Жесткий диск на 30 Гб;
  • Флеш-карта на 32 Гб;
  • Довольно удобная навигационная система;
  • Получение информации от климат-контроля;
  • Парковочный ассистент (видео с камер заднего вида);

Стоит обратить внимание, что при самостоятельной установке Columbus часто возникают проблемы, поэтому для этих целей лучше обратиться в сервис. По формату это более продвинутая версия для Skoda Octavia А5 и владельцев других моделей с мультимедиа, навигация является дополнительной возможностью и не поддерживает всего доступного функционала

Отлично выглядит (на фото), имеет нужную рамку, подойдет для трансляции развлекательного функционала, если вы собрались в тур. Стоимость такого устройства около 550 евро.

Современные навигационные автомагнитолы с поддержкой мобильного доступа

Если говорить о развитом навигационном функционале медиасистем с подходящей рамкой, то сразу нужно уточнять стоимость устройства. В зависимости от производителя цена таких комплексов отличается, но в среднем нужно рассчитывать на затраты около 700 евро.

К наиболее подходящей версии магнитолы на Шкоду Октавия А7, имеющей требуемый размер, относятся следующие варианты.

Columbus

  • размер экрана – 10″;
  • разрешение экрана – 1280х640 точек.

В дополнение к традиционным для современных автомагнитол возможностям эта модель оснащена:

  • встроенную память на 64 ГБ;
  • DVD-привод (по нынешним временам редкость);
  • 3D-навигацию;
  • фирменный сервис ŠKODA Connect Online Map Update (обновление вшитых карт навигации);
  • модуль LTE;
  • точка доступа Wi-Fi.

Надо понимать, что последняя половина функционала в России работать вряд ли будет. Модуль мобильной связи без договора с оператором бесполезен (хотя пару лет назад попадались сообщения, что некоторые операторы связи в РФ запускают поддержку eSIM), так что это станет заботой владельца.

Опять, раздача вай-фая гарантирована в пределах машины, но без выхода в сеть устройство ничего раздать не сможет, наоборот, будет нуждаться в сигнале с телефона, а тот же телефон на таком расстоянии раздаст не хуже.

Прошивка новых навигационных карт вообще больная тема. Подключение ŠKODA Connect это для Европы, а в России дилер обычно обеспечивает несколько бесплатных обновлений, а потом предложит оплатить довольно приличную сумму за каждое.

Самостоятельный монтаж

Обычно самостоятельный монтаж требуется, если предустановленное устройство вышло из строя, было заменено на второе поколение, а затем деинсталлировано. Основной смысл в том, что такая аудиосистема в основном устанавливается на заводе или же в специальных случаях. Этот момент также предполагает идеальное сочетание разъемов и простоту подключения.

Предустановленная версия формата 1din

Инструкция: подключение к Skoda со всеми опциями

Потребуется для установки:

  • магнитола;
  • MDI — мультимедийный разъем, кронштейн;
  • нижняя полка для установки;
  • штекеры Aux-In, USB с проводом MDI.

Если комплектация Актив, то понадобится адаптер для подключения аудиосистемы. Несмотря на то, что многие владельцы подключают только основные функции, сервисные инженеры рекомендуют сразу подключать мультимедийные разъемы, в том числе, USB с проводом MDI. В этом случае вы сразу получите аудиосистему более высокого класса при тех же затратах.

Обычно все перечисленное входит в комплект поставки, но в б/у версии не всегда удается получить. Часто отсутствует именно MDI, чтобы докупить воспользуйтесь артикулами: 8E0972112,N90764701, 8E0 971 832. Речь идет о корпусах разъемов. Также не помешает приобрести провод сечения 0,35 мм длиной 4 м и 0,5 мм длиной 1 м.

Последовательность действий

Шаг 1. Снимите панель бордачка и прикрепите кронштейн MDI.

Шаг 2. Смонтируйте разъем MDI, используя распиновку и приобретенный корпус.

Пины (схема):

  • 1: масса (желто-коричневый провод);
  • 2: CAN Low (оранжево-коричневый провод);
  • 3: не используется;
  • 4: 7 пин разъема головного устройства;
  • 5: 4 пин AUX;
  • 6: 3 пин AUX (правый канал);
  • 7: 4 пин разъема головного устройства — CDX Dauer+;
  • 8: CAN High (оранжево-зеленый провод);
  • 9: 1 пин синего разъема автомагнитолы;
  • 10: 2 пин синего разъема автомагнитолы;
  • 11: 1 и 2 пинAux-In (масса, сдвоенный провод);
  • 12: экранирование жгута проводов Aux и синего разъема автомагнитолы.

Шаг 3. Подключите проводя CAN и запараллельте «минуса»:

  • от MDI желто-коричневый провод массы к жгуту массы проводов (желто-коричневый);
  • от MDI CAN High зелено-оранжевый к такому же жгуту проводов;
  • от MDI CAN Low коричнево-оранжевый к жгуту проводов аналогичного цвета.

Шаг 4. Активируйте Aux-In и MDI в сервисном режиме по схеме:

  • в сервисном режиме найдите «Диагностический интерфейс шин данных;
  • в 2E установить «Проигрыватель, позиция 3»;
  • в 0 байте устанавливается Aux;
  • установить в SwingAux и сохранить;
  • при подключении бортового компьютера требуется установить те же параметры для него.

Шаг 5. Провести автоматический поиск ошибок.

Автомагнитола устанавливается обычным образом и подключается к стандартному разъему без переходника. После завершения процедуры по предложенной схеме можно пользоваться всеми дополнительными мультимедиа-устройствами. Если вас не устроит предложенный функционал с видеосистемой, вряд ли, можно заменить на сенсорную магнитолу. Не думаем, что у вас будут такие мысли.

Swing автомагнитола причисляется к штатным головным аппаратам для установки в Шкода Йети, Октавиа и другие модели этого чешского автомобиля. Автомагнитола Swing идеально вписывается в интерьер салона машины. Она оснащена по последним требованиям и представляет собой привлекательный аппарат, как в плане дизайна, так и стоимости. Штатные головные аппараты предназначены, как правило, для замены заводских автомагнитол. Они значительно расширяют возможности акустической системы. Установив штатную магнитолу Свинг, автовладелец получает настоящий мультимедийный комплекс. Это и сенсорный экран, и навигация, и ДВД, и многое другое. Подключение автомагнитол Свинг проводится через штатные разъемы «pin-to-pin», а управление можно осуществлять не только через сенсорный экран, но и посредством кнопок управления на руле.

Магнитолы Свинг для Шкода — только обычные

Теперь имеет смысл разобраться с конфигурацией.

Предустановленная версия формата 1din имеет следующие параметры:

  • CD-плеер, интеграция с внешним CD-чейнджером;
  • радио с RDS (европейский диапазон), ID3;
  • настройка звука системой Gala, подстраивающей громкость под скорость движения;
  • поддерживает настройку звуковых частот;
  • поддерживает дорожное радио, передающее информацию для автомобилистов;
  • интеграция с парктроником, климат-контролем, бортовым компьютером Maxi DOT;
  • Aux-In;
  • мультимедийный вход MDI.

С оригинальной инструкцией можно ознакомиться по ссылке: http://skoda-club.by/manual/A5_OctaviaTour_Swing_CarRadio.pdf. В файле описывается порядок ввода защитного кода, а также режимы настройки.

Пины магнитолы

Вход MDI позволяет сделать апгрейт установленной аудиосистеме. Оптимальным вариантом считается экран на роботизированном лифте

Такой девайс позволяет спрятать экран в период отсутствия в машине, не занимает места и не привлекает внимание прохожих своим внешним видом.

Навигационный функционал

Необходимой функцией современных автомобилей, несомненно, является навигация

Здесь важной потребительской характеристикой считается качественная графика и 3D-визуализация, включая удобное сенсорное управление, показ пробок и прочее. Но это не все необходимое

Подключение к мобильной сети (благодаря совместимости с Андроид) позволяет улучшить качество навигации за счет более точного позиционирования (см. на фото инфографики):

Во-первых, мобильная навигация (например, МТС) предполагает уточнение местонахождение автомобиля от комплексного сигнала спутников GPS и ГЛОНАСС. Это дает определенные преимущества – для более или менее точного позиционирования нужно 3 спутника, но при их увеличении снижается количество «мертвых зон», см. фото.

  • Во-вторых, можно получать навигационные данные в подземных гаражах и туннелях за счет «бесшовного» перехода между сетями Wi-Fi и 3G/4G/LTE.
  • В-третьих, мобильная навигация обеспечивает уточнение данных в пасмурную погоду и снегопады, когда небосклон закрыт.
  • В-четвертых, в мобильных сервисах доступна возможность поиска автомобиля, что может быть удобным для людей, имеющих водителя.

Дополнительным важным фактором является выбор навигационного приложения из бесплатных версий

Обратите внимание, что только некоторые из них могут работать с комплексным сигналом от ГЛОНАСС и GPS (на фото показан принцип навигации от двух спутниковых систем, которые покрывают разные участки небосвода)

Установка и подключение своими руками

На данном примере вы узнаете, как установить аппарат Свинг в автомобили, где не проведена тщательная аудиоподготовка.

Примечание. Автомагнитола Свинг отличается от аналогов тем, что разъемов для осуществления подключения у нее немного. С одной стороны, это даже хорошо: удастся избежать головоломки. Что касается совпадений с разъемами автомобиля (если это не Шкода Йети), то редко такое случается, разве что подходит только разъем на активную антенну который.

2 х диновые автомагнитолы

  • Находим или покупаем переходник ISO-VAG. Можно спросить в магазине. У такого переходника есть даже код: AZA..;
  • Разъемы авто соединяем в переходник, а затем в аппарат. Делаем все, естественно, по схеме (распиновка разъемов идет в комплекте с автомагнитолой);
  • Крепим магнитолу в посадочное место (предусмотренное автопроизводителем). Фиксируем 4-я саморезами;
  • Ставим рамку;
  • Вводим код.

Распиновка Свинг автомагнитолы

Базовая аудиосистема Шкода Октавии

Функции штатной аудиосистемы для Шкода Октавии (минимальная версия, см. фото):

  • Черно-белый дисплей;
  • Прослушивание CD-дисков, воспроизведение MP3/WMA;
  • Поддержка европейского диапазона радиостанций RDS AM/FM;
  • Фабричная русификация;
  • Поддержка до 4-х динамиков, плюс сдвоенный тюнер с разноской по фазе;
  • Автоматическая регулировка громкости GALA в зависимости от скорости движения.

Опции:

  • Подключение парковочного помощника;
  • Вывод информации на экран о работе климат-контроля;
  • Подключение телефона по Bluetooth;
  • Отображение бортовой информации автомобиля, в том числе с подключением многофункционального дисплея и колеса;
  • Дополнительный CD-чейнджер, аудио- и мультимедийных устройств (Media Device Interface).

В базовой комплектации перечисленного вполне достаточно, если водитель использует его в совокупности с GPS-навигатором и мобильной навигацией. Главным преимуществом, конечно, является штатная установка и низкая цена за довольно большой набор базовых функций. Внешний вид, как показано на фото, отлично гармонирует с приборной панелью Шкода Октавия и имеет «родной» размер.

Раскодировка

Если на дисплее появляется надпись «Code», то она означает ввод кода. Другими словами, в аппарат надо ввести код, чтобы он включился и заработал.

Примечание. Кодирование автомагнитол осуществляется не просто так. Делается это с целью предотвратить кражу.

К сожалению, случается такое, что хозяин автомобиля теряет код автомагнитолы (теряет карточку с кодом) или просто ее не знает.

Примечание. Необходимость ввода кода потребуется не только в процессе установки автомагнитолы Свинг, но и каждый раз, как только будет проводиться ТО и АКБ отключаться.

Не надо паниковать, если кода на автомагнитолу нет. Ниже приводится краткая информация о том, как раскодировать штатную автомагнитолу, не зная кода.

Примечание. Раскодировкой принято называть процесс определения кода аппарата и его последующее разблокирование. Стоит учитывать, что автомагнитола Свинг после третьей неудачной попытки ввода, автоматически блокируется.

Итак, собственно про раскодировку:

  • Автомагнитолу (если она уже установлена) извлекаем из штатного места;
  • Разбираем аппарат;
  • Определяем, какой тип памяти используется для хранения кода;
  • Считываем память при помощи ПК и дополнительного оборудования (не забываем записать код расшифровки на бумаге);

Чтение дампа автомагнитолы

  • Собираем аппарат;
  • Вводим код.

Замена автомагнитол

Заводская автомагнитола в последних моделях ВАГа выполнена по блочно-модульной схеме: экран и панель управления находятся на традиционном месте, а основной блок вынесен в отделение бардачка.

Поэтому вопрос, как снять родную магнитолу или установить штатную магнитолу, не особо актуален, технически это несложно, распиновка ввиду стандартизации соединений тоже не проблема и для включения, например, функции “управление на руле” проще поставить “голову” с уже активированной такой функцией, чем модернизировать старую.

Но понимая, что упрощение монтажа/демонтажа мультимедиа вызовет подъем “народного творчества”, немцы пошли на “прописку” новых для авто компонентов на серверах ВАГ, причем, если данная модель мультимедиа не предусмотрена для установки в автомобиль в данной комплектации, то и прописать её официально не получится, а доступ к серверам ограничен.

Разумеется, есть сторонние фирмы, предлагающие свои варианты решения проблемы, но цены у них тоже немалые, и на Октавию А8, ввиду относительной свежести модели, решений может не оказаться. Самостоятельная модернизация большинству вряд ли по силам.

Конечно, имея опыт пайки микросхем и навыки программирования выше среднего, с предыдущими поколениями мультимедиа еще можно было надеяться справиться, (для понимания уровня сложности вот пара примеров), но что делать с “пропиской” в новых моделях, пока совершенно непонятно.

Альтернативой обновлению прошивки или модернизации мультимедиа может выступать применение навесного оборудования, порой проще купить отдельный навигатор, чем устраивать себе геморрой с магнитолой.

То же относится и к интернету, в России в силу политических причин спутниковый интернет дорогостоящее удовольствие, но в других странах ситуация другая.

Речь сейчас не о Илоне Маске, его цены, предлагаемые в Европе (500 евро за оборудование + 100 евро абонплата за месяц), далеки от приемлемых для многих, но, например, в Турции за 50 Гб спутникового интернета придется заплатить около 3 тыс. руб, а в Сомали, видимо в силу отсутствия государства с его регуляторной деятельностью, цены на такие порой ненамного выше сотовых операторов в России.

Читайте далее:

Штатная магнитола Skoda Octavia A7: описание и характеристики

Приборная панель Skoda Octavia А8: обозначения индикаторов, коды ошибок

Технические характеристики Skoda Octavia A7

Тюнинг Skoda Octavia A7: варианты и направления

Расход топлива и факторы, на него влияющие, Skoda Octavia А7.

Багажник Skoda Octavia A7: размеры, функционал, аксессуары

Обзор 2-х моделей Свинг

Представим ниже описание 2-х моделей Свинг: старого и нового образца.

Аппарат старого образца

Автомагнитола старого образца отличается следующим:

  • Дисплей монохромный;
  • Наличие встроенного CD-привода, читающего MP3/WMA и теги >

Эта магнитола легко интегрируется с такими устройствами, как:

  • Парктроник оптический;
  • Климат-контроль;
  • Смартфоны (через блютуз);
  • Бортовой компьютер;
  • CD-чейнджер (внешний);
  • Внешние аудиоустройства через Aux-In;
  • Различные мультимедийные устройства MDI.

Аппарат нового образца

Среди особенностей автомагнитолы Свинг нового образца можно выделить следующие показатели:

  • Она устанавливается только в те автомобили, где осуществлена аудиоподготовка под 2 дин;
  • Автомагнитола наделена CD-приводом, читающим форматы CD/MP3/WMA;
  • Дисплей Макси Дот;
  • Есть вход для подключения Hands-free;
  • Мощность усилителя составляет 4×20 Вт;
  • Система аппарата способна отображать информацию Климатроник;
  • Управление аппаратом можно осуществлять непосредственно с руля(см.Автомагнитолы с пультом на руль и их обзор);
  • Аппарат полноценно интегрируется с датчиками парковки, температуры и времени;
  • Идеально подходит по размерам Шкода Йети.

Головные медийные системы: от прошлого к настоящему

Основная проблема для владельцев Skoda Octavia в том, что базовые модели укомплектованы довольно технологически и функционально слабыми медийными системами. В настоящий момент штатное головное устройство представлено тремя моделями:

  • SWING – проигрыватель CD-дисков;
  • Bolero – мультимедийная система с сенсорным экраном;
  • Columbus – мультимедийная с навигационным функционалом, устанавливаемая на Skoda Octavia A5 и выше.

В целом, ни одна из доступных моделей не дотягивает до современного уровня существующих на рынке магнитол и понимания водителей, какие функции будут удобны и совмещены в аудиосистеме. Columbus – это лучшая заводская магнитола на Шкоду Октавия А5, уступает, прежде всего, по навигационным возможностям и их визуализации. По этой причине практически все продвинутые водители стараются почти сразу заменить штатную на нормальную медийную модель с современным набором функций.

В этом отношении магнитола Болеро на Шкоду Октавия для автолюбителей, меняющих Swing на более новую медийную версию, является отличным и недорогим решением. Но если вы являетесь технически продвинутым пользователем современных средств связи и медийного контента и владельцем по всем меркам довольно хорошей машины, требования к магнитоле будут более серьезными.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
