Конструкция дверного блока

Межкомнатная дверь может быть выполнена в 2-ух вариантах: с дверной коробкой и без нее. 2-ой случай подразумевает установка полотна в старенькую либо просто уже готовую раму, 1-ый – установку всего блока в дверной просвет.

1-ый вариант лучше по многим причинам.

• Деформация – древняя коробка, даже при сохранении внешнего облика, в некий степени деформировалась. «Родное» полотно претерпевало конфигурации совместно с ней, а означает, каким-то образом компенсировало. Новое подходящих конфигураций не содержи, а потому в старенькую дверную раму просто не сядет.
• Размеры – характеристики проема изредка бывают стандартными, в особенности после ремонта. При установке двери, даже специально сделанной, появляются трудности. Подогнать коробку под просвет, а позже под полотно значит продлить работы по монтажу как минимум в три раза, и без гарантии результата.
• Нагрузка – дверная рама, полотно, петли и замок в блоке рассчитаны на определенные нагрузки. Если конструкция изготавливалась единым модулем, то рассредотачивание нагрузки уже рассчитано производителем и реализовано. В неприятном случае это придется делать обладателю.

Настолько высочайшие требования предъявляются в главном к распашным системам. Сдвижные конструкции несколько проще в монтаже своими руками, потому что, во-1-х, в большинстве случаев инсталлируются на просвет, а во-2-х, в еще большей степени стандартизированы.

С передней двери

Чтоб снять обшивку двери на LADA Priora, нужно избавиться от всех креплений. Для этого соблюдайте последующий порядок действий.

Выверните кнопку, отвечающую за блокировку двери, и уберите её. Открутите винт внутренней ручки двери. Снимите ручку, аккуратненько отодвигая её плоской отвёрткой. Найдите в особом кармане два винта, при помощи которых крепится модуль управления стеклоподъёмника. Они могут быть спрятаны под резиновым ковриком. Открутите оба винта и вытащите модуль ЭСП. Сейчас для вас необходимо отсоединить от него разъём с проводами. Найдите три винта в нижней части дверцы, при помощи которых обшивка крепится к двери. Выверните их. Таким образом вы избавились от всех винтов и фиксаторов. Теперь нужно взять отвёртку с плоским шлицем и аккуратно поддеть обшивку в нижней её части. Отщёлкните все восемь клипс, которые обозначены на схеме, начиная с нижней части двери

На этом этапе будьте аккуратны: сломанные крепления довольно трудно восстановить

Осторожно снимите обшивку. Если всё сделано правильно, вы почти не должны встретить сопротивления

Как снять обшивку дверей на Nissan Qashqai

Nissan QashqaiСнятие и установка обивки передней двери

Вам потребуются: отвертка с плоским и крестообразным лезвием.

Подденьте отверткой декоративную вставку облицовки внутренней ручки…

Выверните два винта крепления облицовки внутренней ручки к кронштейну монтажной панели передней двери.

Подденьте отверткой облицовку и, преодолевая сопротивление фиксаторов…

Обратите внимание на фиксаторы с обратной стороны облицовки. При повреждении фиксаторов замените облицовку внутренней ручки

Подденьте отверткой обивку передней двери в ее нижней части…

…затем, преодолевая сопротивление фиксаторов, отделите обивку от внутренней панели двери…

Нажмите на фиксатор колодки жгута проводов управления электростеклоподъемниками дверей…

Нажмите на фиксатор колодки жгута проводов клавиши блокировки электростеклоподъемников дверей…

…и отсоедините колодку от блока управления.

Снимите облицовку передней двери. 14. При необходимости снимите блок управления стеклоподъемниками (см. Снятие и установка центрального блока управления стеклоподъемниками).

Обивка двери (вид с обратной стороны) прикреплена к панели двери десятью пластмассовыми пистонами. Поврежденные пистоны замените новыми, вынув их из кронштейнов обивки. 15. Установите обивку передней двери и все снятые детали в порядке, обратном снятию.

Удалите некоторые внутренние компоненты.

Теперь пора отсоединить некоторые внутренние компоненты, такие как дверная ручка и динамик. Найдите винты, удерживающие ручку прикрепленной к двери, и отсоедините их с помощью трещотки и ключа.Затем потяните ручку вперед, чтобы вынуть ее из гнезда. Будьте осторожны, чтобы не оторвать рычаг, прикрепленный к ручке. Чтобы высвободить его из ручки, аккуратно надавите на пластиковый зажим с помощью небольшой отвертки.

Следующим шагом является снятие динамика, находящегося внутри дверной панели

Винты, которые удерживают его на поверхности, находятся под крышкой, которую вы можете отсоединить, осторожно потянув наружу

Отсоедините маленькие детали отделки.

Для этого внимательно присмотритесь к крепежам, которые крепят панель к дверной коробке. Большинство моделей автомобилей имеют болты и винты в качестве креплений дверных панелей, но некоторые модели могут использовать защелкивающиеся детали.

Используйте трещотку и головку или отвертку, чтобы ослабить и удалить винты и болты.Для штуцеров с защелками используйте отвертку с плоским жалом. Слегка надавите, чтобы разъединить подогнанные детали.

Найдите небольшие детали отделки (они, скорее всего, будут в верхней правой или левой части панели) и сдвиньте их с помощью L-образного штифта или небольшой отвертки с плоской головкой. Эти детали необходимо удалить перед отсоединением дверной панели.

Возможно, под пластиковыми деталями лицевой панели спрятаны винты. Кроме того, в некоторых дополнительных элементах могут находиться оконный переключатель, внутренняя ручка двери и подлокотник.Удалите их все и отсоедините, если остались винты.

Убедитесь, что все крышки крепежных болтов сняты и все винты крепления панели откручены. Затем перейдите к следующему шагу , как снять дверную панель с.

Снимаем обшивку

После того как все удерживающие элементы отделены, необходимо аккуратно вставить плоскую отвертку между дверью и облицовкой, осторожно отсоединить пластиковые клипсы. В любой инструкции к автомобилю должно быть сказано, в каких местах они располагаются. Как правило, они находятся сзади и сверху

В нижней части роль крепления выполняют винты. Следует помнить, что снимать обшивку в мороз не стоит, так как если вы сильно надавите и приложите чрезмерное усилие, то пластик может треснуть. Обшивку на задних дверях, нужно снимать таким же образом, как и на передних. Отжать элемент при помощи отвёртки и достав все клипсы. Далее можно приступать к установке замены. Для того чтобы собрать все обратно, нужно повторить рекомендации в противоположном порядке. В том случае, если какая-либо клипса поломалась, замените ее на новую

Как правило, они находятся сзади и сверху. В нижней части роль крепления выполняют винты. Следует помнить, что снимать обшивку в мороз не стоит, так как если вы сильно надавите и приложите чрезмерное усилие, то пластик может треснуть. Обшивку на задних дверях, нужно снимать таким же образом, как и на передних. Отжать элемент при помощи отвёртки и достав все клипсы. Далее можно приступать к установке замены. Для того чтобы собрать все обратно, нужно повторить рекомендации в противоположном порядке. В том случае, если какая-либо клипса поломалась, замените ее на новую.

Это была всего лишь общая инструкция о том, как снять обшивку двери. Так как для разных марок машин эта процедура может быть отличной. Если вы не можете сделать это сами, лучше всего обратиться к профессионалам.

Демонтаж элементов

Как снять обшивку потолка в машине, довольно подробно описывается в инструкции. Если же последняя отсутствует, то можно воспользоваться общими рекомендациями – особых отличий в отделке салона нет.

Нравится Не нравится

Полгода отъездил на альке. Не нравится мне полнота звука из фронтальных 2-ух колонок, нету баса, больших частот. В прошлой тачке (Megane 5) было аж 8 колонок сабвуфер (номинал 350 Вт). Саб с усилком я оттуда снял и полгода они у меня лежат в гараже. Желаю поставить в альку саб, добавить два динамика вспять в двери два высокочастотника вперед. Как частотники укрепляли и куда? Кто сталкивался. Даст подсказку кто может?

И все остальные ли подготовлено для установки задних колонок (провода иначе говоря еще что-то)?

Проводки нет, придется тянуть самому, есть вариант по бортам. Обшивка двери снимается просто.

Колонки необходимо подбирать приблизительно такие же так же как и впереди (если у Вас комплектация Comfort) по другому конечно не влезть

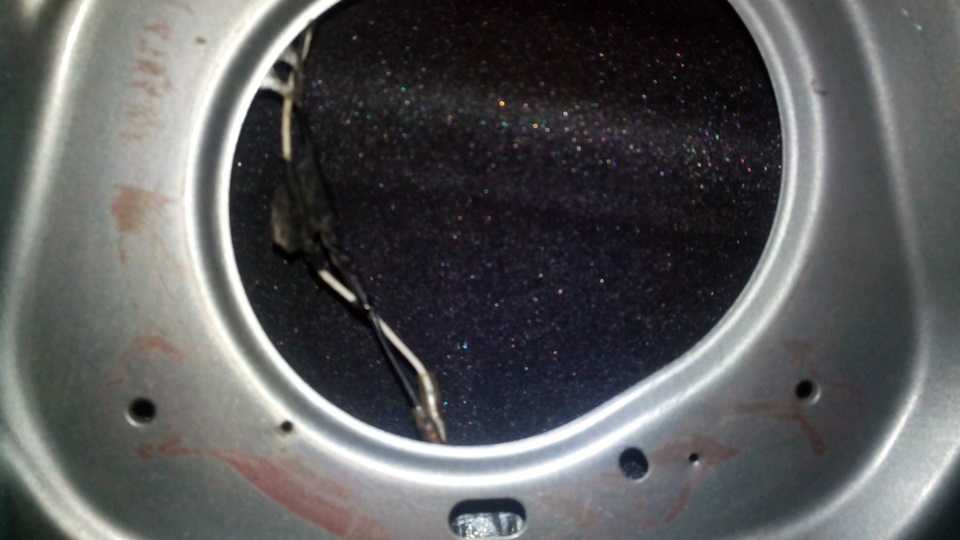

Снимаем обшивку задней двери и лицезреем что место под динамик заклеено.

Вырезал лобзиком пару вставок из фанеры шириной 10мм.

Снимаем резиновый уплотнитель и пластмассовый порог, прокладываем провод под ковролином.

Снимаем боковую пластиковую накладку средней стойки и прокладываем провод далее.

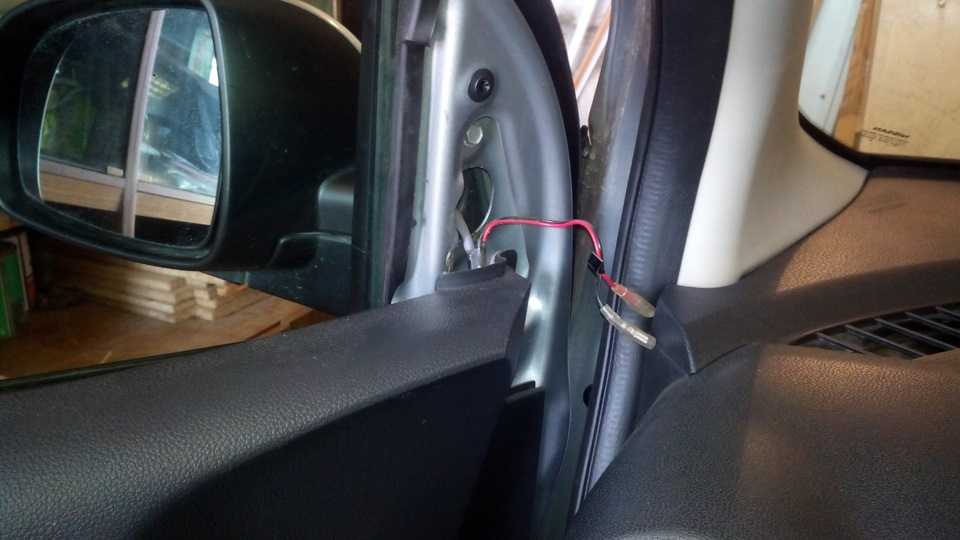

Снимаем резиновую гофру и пропихиваем провод через неё.

Дальше заводим провод в дверь. Прикручиваем проставки в штатные отверстия для динамиков, используя железные скобы которые идут в комплекте с динамиками.

Подсоединяем динамик и прикручиваем его саморезами к фанерным проставкам.

Как снять дверную панель: предыдущий опыт не требуется

Дверная панель. это внутреннее покрытие двери автомобиля. Возможно, вам придется снять эту крышку, чтобы выполнить небольшой ремонт, например, устранить проблему, такую ​​как поврежденная ручка, неисправный замок или плохое окно. Под крышкой скрывается запорный механизм двери и устройство для опускания и подъема окон. Для выполнения этих ремонтных работ вам необходимо знать. как снять дверную панель

Процесс снятия дверной панели автомобиля практически одинаков для всех марок и моделей. Возможно, вам придется сделать это во время замены боковых зеркал, замены рычагов стеклоподъемника, ремонта неисправного замка или устранения повреждений стеклоподъемников.

Как разобрать и снять дверь на Nissan Qashqai своими руками

Для того, чтобы демонтировать (снять) двери на Nissan Qashqai вам потребуется:

Торцовая головка «на 10»,
Ключ «на 12»,
Отвертки с плоским и крестообразным лезвием.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Выверните болт крепления петли ограничителя открывания передней двери к передней стойке кузова и извлеките болт

Обратите внимание: на болт нанесен анаэробный фиксатор резьбы. При установке не забудьте очистить резьбу от старого анаэробного фиксатора резьбы и нанести новый

Подденьте отверткой резиновый уплотнитель жгута проводов и извлеките уплотнитель из проема передней стойки кузова.
Вытяните три колодки жгутов проводов из проема передней стойки и, отжимая фиксаторы, последовательно разъедините разъемы.
Приоткройте переднюю дверь, затем, придерживая ее (это должен сделать помощник), отверните гайки крепления шпилек передней двери к петлям передней стойки.
Вдвоем с помощником снимите переднюю дверь в сборе.
Если замок запирается или отпирается нечетко, если закрывание сопровождается ударом, отрегулируйте положение защелки, для чего ослабьте винты ее крепления и перемещайте защелку вправо-влево или вперед- назад до достижения четкого запирания.
Установите переднюю дверь в порядке, обратном снятию.

Шумоизоляция передних дверей Nissan Note (часть 3)

Пока нахожусь в отпуске, решил доделать шумку передних дверей, задние двери и дверь багажника были сделаны ранее.

Для шумовиброизоляции двух передних дверей мне понадобилось:

1. Вибропласт 2 мм (RP-tuning) 4 листа по 160 руб/шт.2. Сплен 4мм (RP-tuning) 100х100 мм 2 листа по 260 руб/шт. — осталось довольно много.3. Битопласт (RP-tuning) 100х100х10 мм 1 лист по 260 руб./шт.

Все материалы хорошо дешевле, чем от STP

Процесс аналогичен проклейке задних дверей.

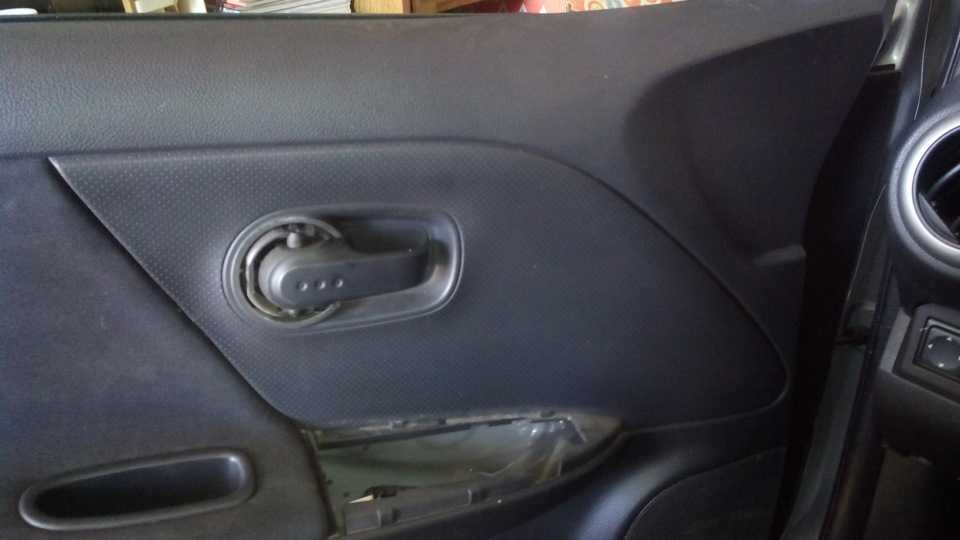

Разборка передней двери на видео:

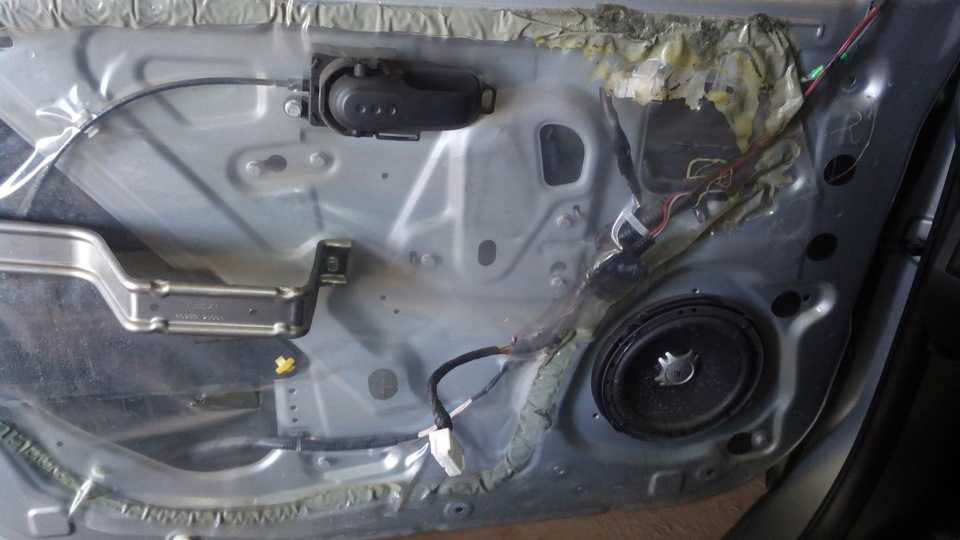

Отдираем целлофановую пленку, при этом периодически смачиваем руки водой, чтобы они (руки) не приклеивались к клею двери.

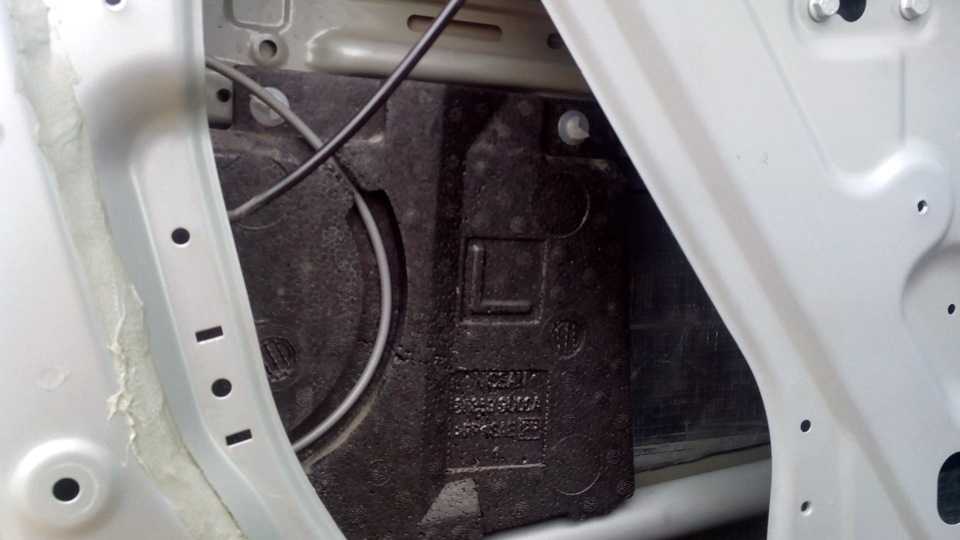

Далее снимаем 2 пенопластовые вставки, которые висят на двух пистонах, аккуратно извлечь пистоны у меня не получилось, пришлось их отломать. Позже крепил обратно их жигулевскими пистонами (остались от ТАЗика 2110)

Снимаем динамик чтобы иметь больше места для просовывания и приклейки вибры, при разборке двери у меня обнаружились динамики JBL GT5-650C 16 мм, по звучанию меня устраивают вполне.Динамики были установлены прошлым хозяином авто, правда были прикручены саморезами сквозь металл двери.

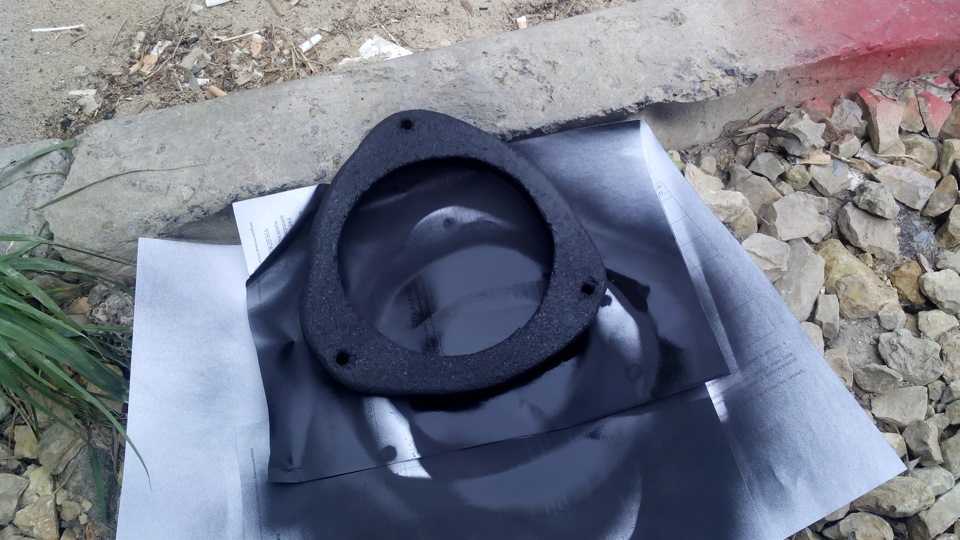

Решил сделать под них подиумы и прикрутить на болтики М5, выпилил из ДСП 2 подиума (фанеры под рукой не нашлось) и покрасил их черной краской из баллона:

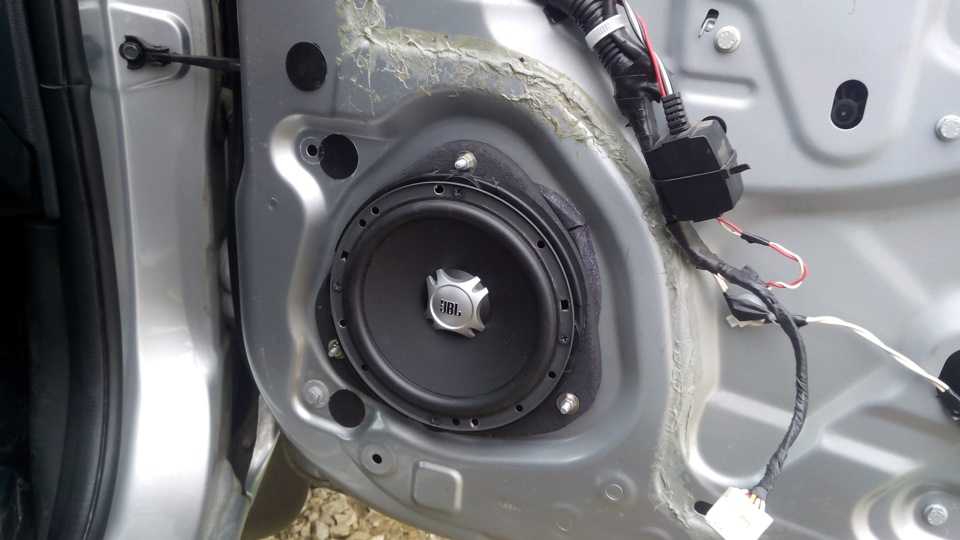

Так выглядят теперь:

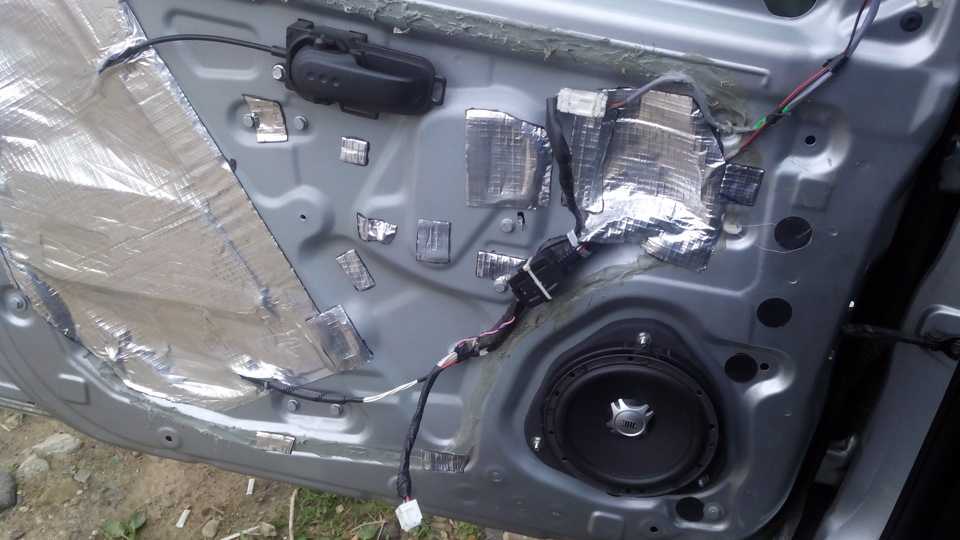

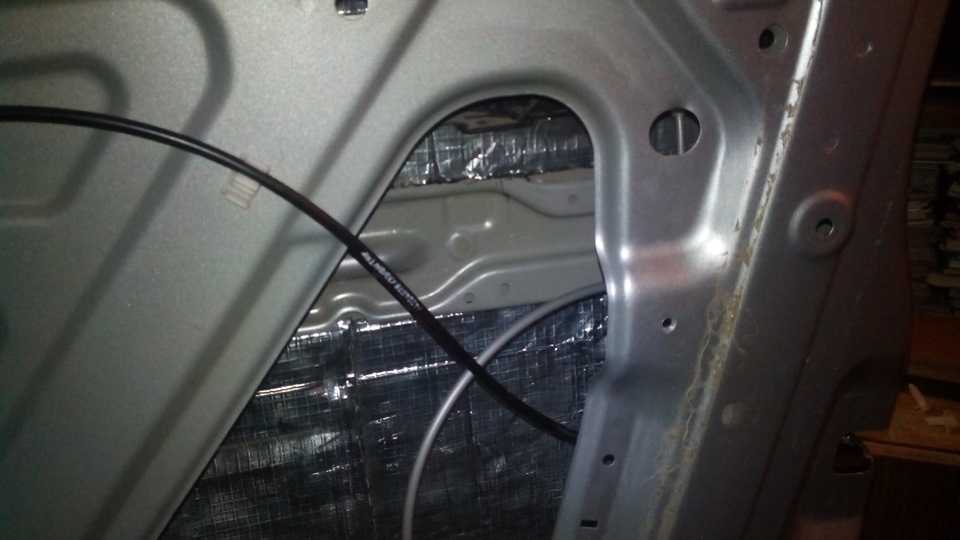

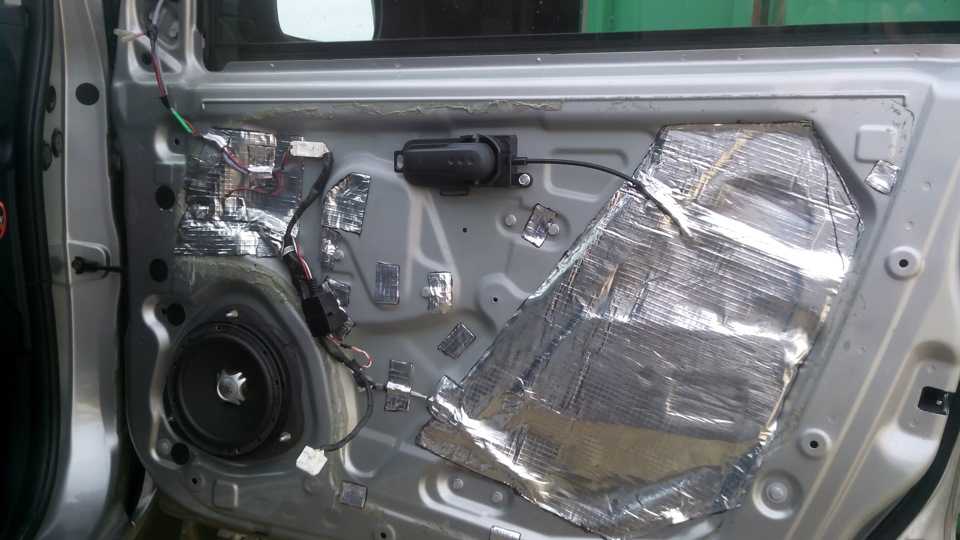

Далее обезжириваем дверь изнутри и клеим вибропласт:

Место за динамиком я проклеил полоской Битопласта (должна быть на 20-30% больше отверстия под динамик).

Далее прикручиваем динамик к двери и заклеиваем все наружные отверстия двери Вибропластом, для придания закрытости внутреннего пространства двери (своеобразный короб).

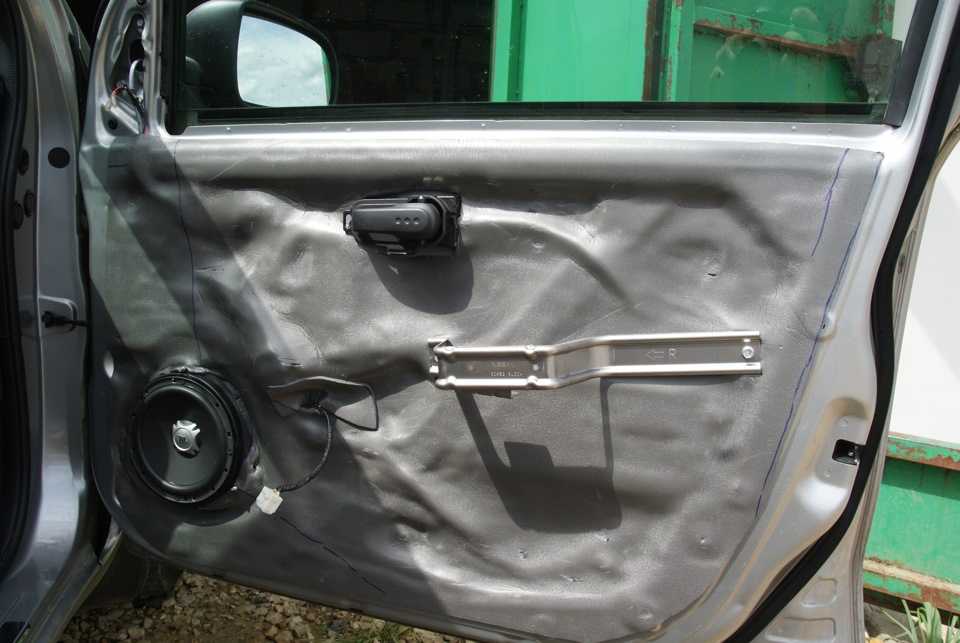

После этого вырезаем Сплен по контуру двери и клеим на Вибропласт:

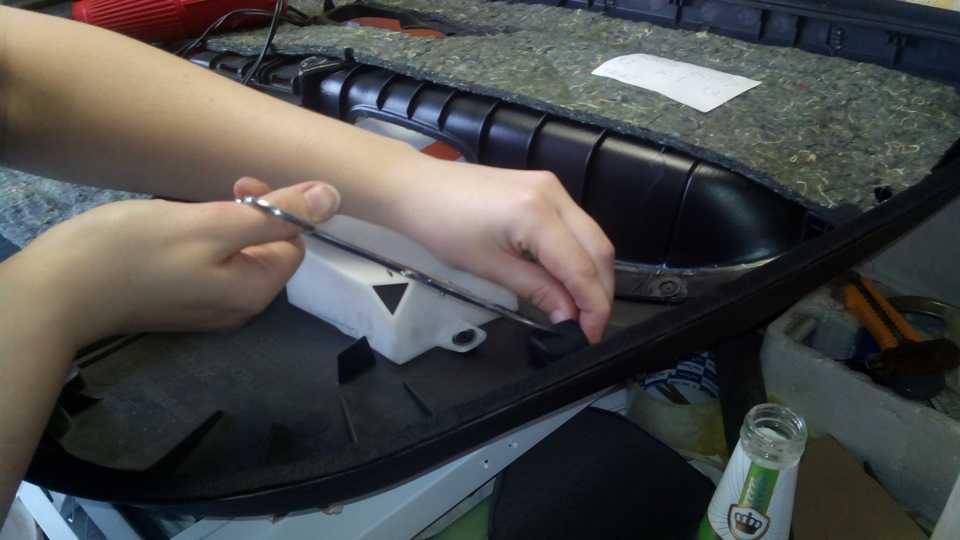

Карту двери по контуру проклеил Антискрипом и места установки пистонов им же, остатками Вибропласта так же проклеил пластик карты. На фото помощь супруги в проклейке:

Верхнюю накладку с твиттером изнутри проклеил полосками Битопласта.

Далее собираем дверь в обратной последовательности, радуемся проделанной работе, появившимся басам в динамиках, исчезновению звуков консервной банки из двери и тихому захлопыванию самих дверей.

Двери — снятие и установка

1. Снимите отделку нижней части приборной панели. См. раздел «Отделка салона».

2. Отсоедините разъемы электропроводки передней двери.

3. Выньте резиновую втулку под электропроводку, затем снимите разъемы.

4. Снимите разъемы и хомуты проводки, затем выньте проводку из передней двери.

5. Открутите крепежные болты тяги ограничителя.

6. Открутите крепежные гайки шарнира со стороны двери и снимите дверь в сборе.

Снятие задней боковой двери

1. Снимите отделку задней боковой двери. См. раздел «Наружная отделка».

Отсоедините разъемы электропроводки передней двери.

3. Снимите разъемы и хомуты проводки, затем выньте проводку из задней боковой двери.

4. Открутите крепежные болты тяги ограничителя.

5. Открутите крепежные гайки шарнира со стороны двери и снимите дверь в сборе.

Фото инструкция:

3.В левый нижний угол вставьте отвертку между обшивкой и металлом двери (обмотать тряпкой или изолентой чтобы не повредить ничего).

4.С усилием отщелкните один пистон, а далее начинаете тянуть обшивку снизу руками, до отщелкивания всех пистонов. (Пистоны не теряем, если выпали устанавливаем на место)

5.Отсоедините разъем стеклоподъемников, путем нажатия фиксатора на нем.

А вот и сама карта (обшивка) двери Кашкая.

При обратной же установке обшивки, нужно снять обрамление ручки открытия с обшивки. Снимается она изнутри, методом нажатия на защелки (фиксирующие язычки). Также сначала установите на место обшивку, и затем лишь защелкните обрамление ручки. Ну а так же декоративную накладочку на нее следует ставить после закручивания винтиков.
