Пошаговая замена рулевого вала Лачетти

Нужно установить колеса в положение прямолинейного движения автомобиля.

Опускаем рулевое колесо в нижнее положение (можно этого и не делать, но так удобнее). В районе педалей находим вал рулевого управления. На валу видим клемное соединение. Ключом на 12 мм или на 14 мм (у кого как) отворачиваем болт этого соединения. Сдвигаем вилку карданчика. Если идёт плохо, тогда можно воспользоваться WD-40, либо отверткой раздвинуть паз вилки.

В подкапотном пространстве головкой на 10 мм отворачиваем болт клеммного соединения вилки нижнего карданного шарнира промежуточного рулевого вала с хвостовиком вала-шестерни рулевого механизма и также сдвигаем его.

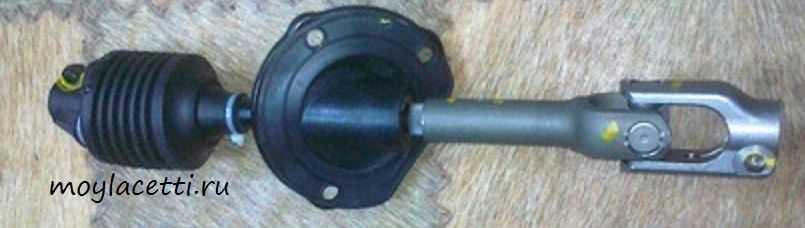

Замена рулевого вала Лачетти

Теперь нужно всё той же головкой на 10 мм отвернуть три гайки крепления пластины уплотнителя промежуточного вала к щитку передка. Их расположение отмечено кружочками

Теперь остается вытянуть рулевой вал на себя и снять его в сборе с автомобиля.

Новый промежуточный рулевой вал ставим в обратной последовательности. Вилки карданных шарниров промежуточного вала располагаем так, чтобы болты клеммных соединений проходили через проточки на валу рулевого управления и на хвостовике вала-шестерни. Болты затягиваем предписанным моментом, который составляет 25 Нм

Теперь по поводу замены крестовин рулевого вала. Можно не менять вал в сборе, а поменять только крестовины. Крестовина промежуточного вала – ST1639. Где 1639 – это размер в мм: длина креста 39 мм, ширина шапки подшипника 16 мм. На данный момент его цена у нас составляет 160-200 грн. Это примерно 8 у.е. Можно поставить крестовину от Ваз-2105. Её цена составляет 65 грн., что в три раза меньше оригинальной. Цена нового рулевого вала в сборе составляет 2000 грн. Это примерно 80 у.е.

Но нужно помнить, что это рулевое управление и наряду с тормозной системой это самые главные системы, от которых зависит безопасность эксплуатации транспортного средства! Любая халтура и неопытный ремонт могут привести к очень печальным последствиям.

Тут решает каждый сам, как выйти из данной ситуации. Потратить больше денег, но сэкономить время и нервы, а также сохранить безопасность, или сэкономить деньги, но потратить время, нервы и не быть уверенным в безопасности. Нужно понимать, что лучше, чем производитель, Вы не сделаете, каким бы мастером Вы не были.

Но если всё же решили менять крестовины, то работа эта не сложная. Хотя бывают трудности с выпрессовкой старой крестовины. Тут уж как пойдёт. Главное, пометьте взаимное расположение вилок карданчика, чтобы потом поставить точно также. И старайтесь использовать тиски для выпрессовки, а не кувалду)))

Как видим, замена рулевого вала Лачетти не сложна и по силам даже начинающему автолюбителю.

Мир Вашему дому и ровных дорог!!!

По теме:

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой. Для того чтобы рулевое колесо стояло ровно, необходимо при сборке совмещать метки на рейке и картере. Начинаем сборку:

1. Меняем подшипники рейки.

2. Заливаем жидкость для гидроусилителя в картер и устанавливаем рейку. Сводим метки.

3. Ставим новую пружину, пластиковое кольцо и упор.

4. Прикручиваем рулевые тяги.

5. Вставляем рейку и соединяем шлицы. Подключаем его к системе.

6. Подсоединяем рулевые наконечники к поворотному кулаку
7. Сборка завершена и останется немного проехать и протестировать.

Конструкция рулевой рейки «Шевроле»

Для того чтобы своевременно произвести ремонт рулевой рейки, необходимо знать, как она устроена. В качестве примера можно привести конструкцию этого механизма в автомобилях марки «Шевроле».

• Данные модели оснащены рулевым механизмом в виде шестерни и тяг.
• Алюминиевый литой картер закреплен на подрамнике.
• Действие приводной шестерни картера, оснащенной косыми зубцами, заключается в непрерывном зацеплении за зубчатую рейку.
• Шестерня оснащена двумя подшипниками – передним игольчатым и задним шариковым.
• На шариковом подшипнике расположено стопорное кольцо и крепежная гайка, благодаря которым шестерня остается неподвижной, во избежание случайных повреждений гайку укрывает чехол-пыльник.
• Правая часть имеет цилиндрическую форму, ее опора – втулка, помещенная в корпус механизма. Левую часть прижимает к шестерне упор с пружиной, прочно зафиксированной при помощи контргаек (регулировочной и добавочной).
• С торца деталь оборудована шаровыми шарнирами тяг, необходимыми для ограничения движения элемента. Они во время самой высокой амплитуды хода упираются в картер. Назначение резиновых гофрированных чехлов состоит в защите выходов рейки из картера. При возникновении люфта в шаровых рулевые тяги следует заменить.
• Торцы тяг снаружи имеют навинченные наконечники, оснащенные шаровыми пальцами, которые закреплены в рычаги поворотных кулаков. Места, где соединяются наконечники, фиксируются контргайками.
• Управляющий вал оснащен карданными шарнирами и эластичной муфтой.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

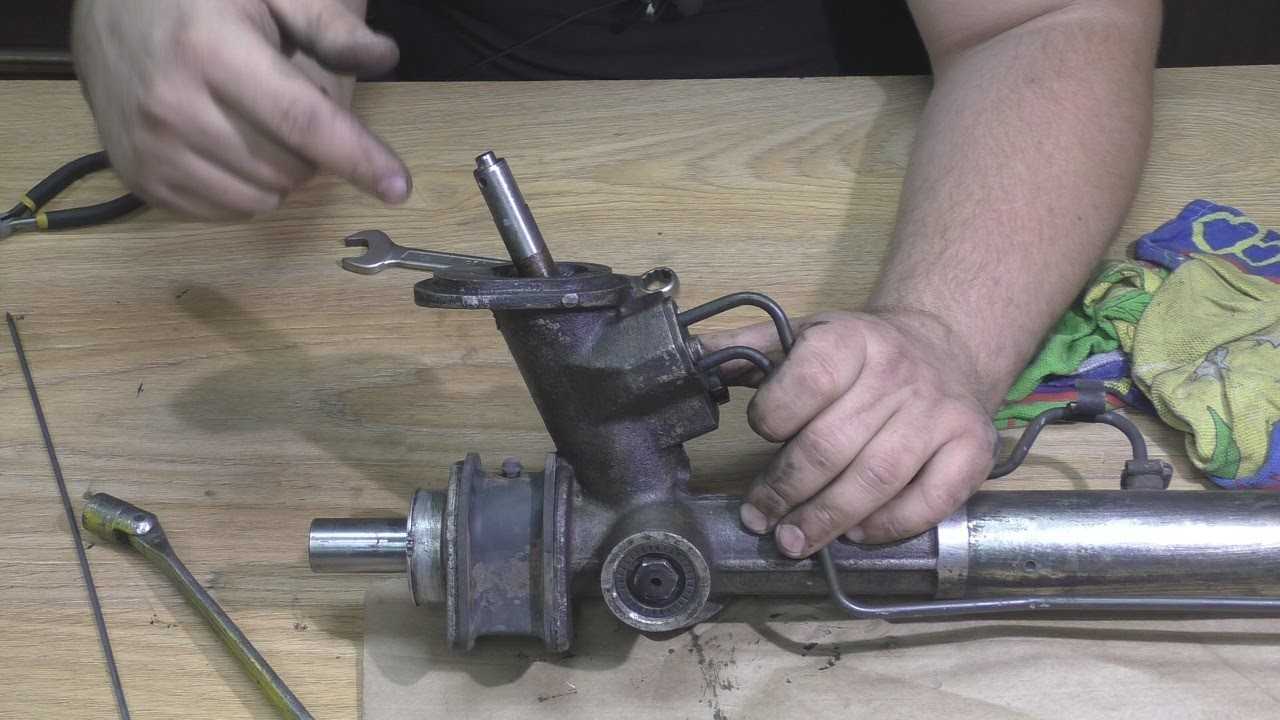

Особенности ремонта рулевой рейки «Шевроле»

Чтобы выполнить реставрационные работы рулевой рейки «шевроле», нужен комплект для ремонта. Его стоимость будет гораздо ниже, чем цена новой детали.

Ремонтный комплект продается по отдельности или в сборе. Номер полного комплекта для приведения в порядок рулевой рейки «Шевроле Лачетти» 96407341. Не советуем покупать по отдельности втулки и вставки из пластмассы, так как по качеству они могут быть совершенно разными, как следствие, степень износа левой и правой частей будет отличаться.

После покупки всех материалов для ремонта рулевой рейки «шевроле» можно начинать работы.

Предварительно полностью очистите рулевую рейку. Для этого обычно применяется паровой агрегат, который под давлением хорошо удалит загрязнения, не повредив детали.

Далее приступайте непосредственно к ремонту рулевой рейки «шевроле»:

1. Зафиксируйте задние колеса, подставив под них тормозные башмаки, и опустите ручник. Лучше, если в автосервисе есть подъемная площадка. При отсутствии таковой нужно заехать на смотровую яму и заглушить мотор.
2. Поставьте машину на стойки-опоры и произведите демонтаж колес.
3. При помощи домкрата поднимите переднюю часть машины и подложите под нее страхующие упоры.
4. Снимите колесо.
5. Слейте все содержимое бачка.
6. Откройте капот, выкрутите пробку, находящуюся на расширительном бачке ГУР.
7. Снимите бачок ГУР.
8. Возьмите большой шприц или другое подходящее приспособление и сделайте отбор жидкости из бачка ГУР.
9. Выкрутите болт, фиксирующий рулевой вал.
10. Отключите обратный шланг, идущий от бачка, и вставьте в емкость объемом не менее 2 литров.
11. Удалить шплинты, которые находятся на гайках крепления рулевых тяг к поворотному кулаку.
12. Выкрутите крепление (2 болта) на расширительном бачке ГУР.
13. Наклоните подготовленную емкость к шлангу для перемещения оставшейся жидкости в систему.
14. Отвинтите гайки пальцев и выпрессуйте их. Бывает, что руками гайки не вынимаются. В этом случае поможет монтировка или молоток.
15. Сядьте за руль, повращайте рулевое колесо в обе стороны, чтобы вся жидкость ГУР вытекла из системы (приблизительно 0,7–1 л).

Важно: не заводите двигатель, так как насос ГУР будет работать в сухом режиме, что может привести к выходу его из строя и дорогостоящему ремонту. Надо сказать, что бачок ГУР на «Шевроле Лачетти» полностью снимается

Поэтому при желании и наличии времени его можно очистить от отработки.

1. Открутите крепежную систему картера рулевой рейки к кузову автомобиля.
2. Выкрутите крепления, состоящие из 2 болтов, на нижней опоре. Снимите опору.
3. Вытащите рейку сквозь арку, при этом тяги демонтировать не нужно.
4. Выкрутите болт (головка на 10), соединяющий рулевую колонку и рейку.
5. Открутите болты крепления тяг к рейке и произведите их демонтаж.
6. Открутите крепеж скобы, фиксирующей трубку подачи жидкости в ГУР. Скоба находится на подрамнике со стороны правого лонжерона.
7. Срежьте хомуты крепежа пыльника.
8. Слейте оставшуюся сервисную жидкость в емкость. Для этого нужно открутить 2 штуцера на ГУР (на подачу жидкости и обратку).
9. Снимите подрамник и поперечную рейку, которая держится на 4 болтах.
10. Раскрутите механизм и снимите крышку. Вероятно, что там будет грязь, которая попадала через пыльник.
11. Освободите резиновые подушки от шпилек, фиксирующих глушитель, чтобы опустить затем беспрепятственно подрамник.
12. Выкрутите крышку подшипника, чтобы вытянуть пружину.
13. Подстрахуйте подрамник, подставив упор.
14. Проведите заключительную диагностику всех частей. Замене подлежат детали из резины и пластика, а также пыльник и подшипники.

После ремонта рулевая рейка «шевроле» собирается в обратной последовательности

Во избежание ошибок необходимо обратить внимание на некоторые нюансы.

Перед тем как начать сборку, нужно провести чистку всех деталей, смазать реечный вал (для этого подойдет литол или другая смазочная жидкость).

Рулевое колесо должно стоять ровно, поэтому нужно совмещать метки на картере с метками на рейке. Этапы сборки после ремонта:

• заменить подшипники;
• ослабить крепеж, удерживающий подрамник, не до конца выкрутив 2 болта и 2 гайки;
• залить в картер жидкость для ГУР и установить рейку;
• свести все метки;
• разомкнуть рулевую рейку и колонку при помощи трубки, ударной отвертки или большого рожкового ключа;
• поставить новые детали: пружину, пластиковое кольцо, упор;
• открутить крепеж, соединяющий рулевую рейку и подрамник, состоящий из 2 болтов и 2 гаек;
• прикрутить тяги;
• до конца выкрутить крепеж подрамника;
• установить рейку и соединить шлицы;
• подключить к системе;
• опустить подрамник вплоть до выхода его из шпилек;
• соединить рулевые наконечники и поворотный кулак.

После завершения работ по ремонту и сборке рекомендуется провести тестовый заезд.

Демонтаж и разборка

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций . Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

1. Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

2. Демонтируем колеса, предварительно поставив автомобиль на упорты.

3. Сливаем жидкость с бачка.

4. Снимаем бачок ГУР.

5. Откручиваем болт, который фиксирует рулевой вал.

6. Снимаем шплинты с гаек крепления рулевых тяг к поворотному кулаку.

7. Откручиваем гайки пальцев и выпрессуем их. Если не получается вынуть руками, то следует воспользоваться монтировкой и молотком.

8. Откручиваем крепления картера рейки к кузову машины.

9. Не демонтируя рулевые тяги, вытаскиваем рейку через арку.

10. Откручиваем болты крепления тяг к рейке и демонтируем их.

11. Срезаем хомуты крепления пыльника.

12. Снимаем подрамник.

13. Раскручиваем механизм и снимаем крышку. Скорее всего, картина будет не из лучших, поскольку в пыльник попадала грязь, которая прошла по всей рейке.





















14. Раскручиваем крышку подшипника и вытягиваем пружину.

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Признаки неисправности

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла со строя рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками. Итак, рассмотрим, основные признаки неисправности рулевой рейки:

Рулевая рейка.

• При повороте руля появляется стук под капотом.
• Продольный люфт руля.
• Повышение усилий при повороте руля.
• Масляные пятна под машиной.
• Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые стают первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Поломки рулевой рейки

Рулевая рейка представляет собой весьма уязвимый элемент автомобиля, потому необходимо внимательно следить за состоянием детали, при возникновении любых признаков поломки осуществлять ремонт машины.

Автомобилисты, ездящие на Chevrolet Lacetti, обыкновенно жалуются на люфт механизма руля. Кроме того, со стороны рулевого колеса могут появляться:

• «закусывание»;
• произвольное кручение руля;
• чересчур тугое кручение;
• трудности с возвратом руля к стандартному положению.

Еще одна распространенная проблема – быстрое изнашивание механических элементов рейки. Если они износились, вы заметите такие признаки:

• приглушенное постукивание из-под капотной крышки в левой передней части авто;
• металлизированное постукивание, которое отдается по всему корпусу;
• отдача в рулевое колесо, при поездке по дорожному покрытию с неровностями оно сильно трясется;
• появление масляных луж под передним левым колесом после остановки.

Неполадки случаются из-за компонентов, входящих в конструкцию рулевой рейки автомобиля:

• износ распределительного картера. Это случается, когда кольцевые элементы распределителя соприкасаются с внутренней частью корпуса;
• деформация втулки. Обыкновенно данная деталь подвергается износу при поездках по плохому дорожному покрытию;
• деформация центрального зуба вала-рейки. Эта проблема настигает каждый автомобиль, который проехал приблизительно сто пятьдесят тысяч километров.

Это часто встречающиеся неполадки, уменьшить вероятность которых невозможно. Так, ездить только по дорогам, располагающих идеальным покрытием, в РФ нереально. Предотвратить деформирование центрального зуба вала-рейки также невозможно.

Есть и более редкие неполадки, которые случаются, если небрежно эксплуатировать авто. К примеру, вал-рейка ржавеет, если внутрь авто проникла вода либо был осуществлен низкокачественный ремонт.

4. Регулировка рулевого колеса

Предупреждение

При движении автомобиля водитель должен сохранять полный контроль над рулевым колесом.

Запрещается регулировать положение рулевого колеса при движении автомобиля.

Регулирование положения рулевого колеса при движении автомобиля может привести к потере управления автомобилем.

Регулировку рулевого колеса выполняйте только на остановленном автомобиле и при отпущенном фиксаторе рулевого колеса.

Регулировка рулевого колеса производится с помощью рычага под рулевой колонкой.

Для регулировки положения рулевого колеса выполните следующее:

1. Отведите рычаг под рулевой колонкой в сторону приборной панели, отрегулируйте положение рулевой колонки.

2. Для фиксации рулевого колеса в требуемом положении потяните рычаг.

3. Убедитесь в надежной фиксации рулевого колеса.

Внимание

Запрещается эксплуатация автомобиля с рулевым колесом в крайнем верхнем положении.

Используйте данное положение исключительно для облегчения выхода и посадки в автомобиль.

Рис.3-10(1)

Рулевой усилитель с переменным реактивным действием (по скорости)

Рулевой усилитель с переменным реактивным действием по скорости (SSPS) изменяет усилие на рулевом колесе в зависимости от изменения скорости автомобиля.

На низких скоростях, для облегчения маневрирования при поворотах и парковке, данная система обеспечивает максимальное усиление. На высоких скоростях усиление рулевого управления снижается, предоставляя водителю возможность более жесткого управления и обеспечения курсовой устойчивости автомобиля.

Система SSPS осуществляет регулирование за счет снижения подачи рабочей жидкости в усилителе рулевого управления от насоса на механизм рулевого усилителя при увеличении скорости автомобиля. На неподвижном автомобиле система SSPS обеспечивает максимальную подачу рабочей жидкости на рулевой механизм. При увеличении скорости автомобиля подача рабочей жидкости на рулевой механизм снижается.

В случае неисправности системы увеличивается усилие на рулевом колесе при низких скоростях и горит сигнализатор неисправности SSPS. См. «СИГНАЛИЗАТОР НЕИСПРАВНОСТИ SSPS».
