Проверка компрессии двигателя с помощью специального прибора: пошаговое руководство

Диагностические станции просят за свои услуги немалые деньги. Однако опытный владелец авто в состоянии сам продиагностировать свой двигатель на предмет компрессии в цилиндрах. Для этого нужен специальный прибор – компрессометр, напоминающий внешне манометр.

Очень полезной деталью этого прибора будет резьбовой штуцер, при помощи которого манометр вкручивается вместо свечи.

1. В первую очередь выкручивают свечи зажигания. Делается это без прогрева, на холодном агрегате. Выкручивать свечи стоит аккуратно, не повреждая резьбу. В дальнейшем для облегчения процесса нужно смазать резьбу на свечах противозадирной пастой. Затем свечи ввинчивают обратно, причем момент затяжки выставляют точно при помощи динамометрического ключа. Величину момента затяжки можно узнать из руководства по эксплуатации машины.
2. Большое влияние на достоверность измерений оказывает величина зарядки аккумуляторной батареи. То есть если в процессе проведения испытаний заряд аккумулятора существенно снижается, то результаты таких измерений будут неверны.
3. Готовят соответствующий прибор. Например, проверка компрессии в цилиндрах дизельного двигателя требует наличия компрессометра, рассчитанного на большее давление, нежели в случае бензинового мотора.
4. Затем двигатель прогревают. Без разницы, каким образом – движением по дороге или на холостом ходу. Но цилиндры и клапаны должны прийти в горячее состояние, являющееся рабочим для двигателя.
5. Заглушив двигатель, приступают к измерениям. Следует открыть дроссельную заслонку, чтобы мотор не испытывал недостатка воздуха. Ее можно зафиксировать либо отверткой, либо выжав педаль газа до упора на время теста. Также нужно отсоединить воздушный фильтр в месте его присоединения к карбюратору или дроссельной заслонке.
6. Необходимо предотвратить попадание топливной смеси в мотор, для чего вынуть предохранитель топливного насоса либо предохранитель системы впрыска. Речь об электрическом предохранителе. Определить его позицию поможет все то же руководство по эксплуатации машины.
7. Затем заводят двигатель. Он должен поработать до тех пор, пока не израсходует все топливо из магистрали, затем заглохнет.
8. Извлекают по очереди все высоковольтные провода свечей зажигания. При этом необходимо помечать, какой провод из какой свечи был извлечен, чтобы поместить все потом на свое место.
9. Место, куда устанавливается свеча зажигания – колодец, очищают сжатым воздухом и мягкой щеткой. Это нужно, чтобы мусор не попал внутрь цилиндра и не вызвал его повреждения при работе.
10. Далее снимают свечи зажигания, используя для этого специальный инструмент.
11. Обесточивают систему зажигания, сняв провод или целый разъем от катушки.

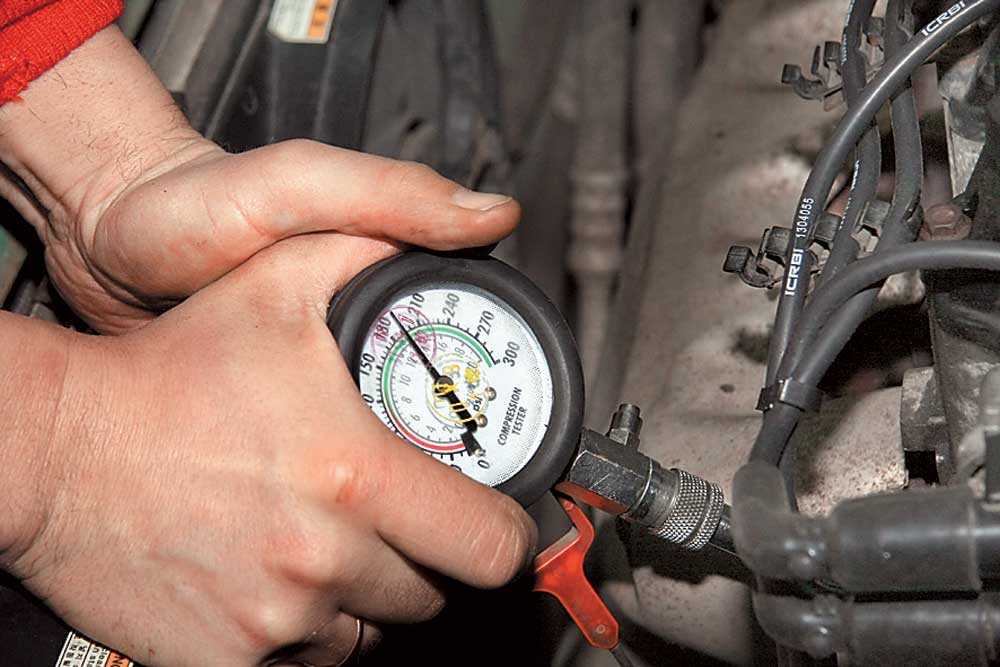

12. Затем устанавливают компрессометр в первый цилиндр на место свечи зажигания. Качественные приборы имеют резьбовое соединение. Дешевые же китайские аналоги комплектуются резиновым штуцером. Их необходимо удерживать в прижатом положении во время замера компрессии.
13. При замере желательно иметь помощника. Именно он должен провернуть двигатель с помощью ключа зажигания. После нескольких циклов работы мотора давление достигнет максимального значения, которое отобразит прибор. Данную цифру необходимо записать.
14. Компрессометр имеет специальный клапан для сброса показаний. Воспользовавшись им, обнуляют прибор. После чего он готов к новому циклу измерений.
15. Указанные ранее три шага повторяют для каждого цилиндра.
16. Обрабатывают полученные результаты, сравнивая их с минимальными и максимальными из руководства по эксплуатации транспортного средства.

Как проверить компрессию в двигателе компрессометром

Одним из способов диагностики является замер компрессии возникающей в камере сгорания при достижении поршнем верхней мертвой точки в такте сжатия.

На всех двигателях устанавливается раннее зажигание. Топливо воспламеняется до того как поршень дойдет до верхней мертвой точки. В ВМТ уже горящее топливо сжимается возникает давление, при котором топливо сгорает наиболее эффективно. Происходит как бы взрыв топлива. То есть в результате горения газы начинают мгновенно расширяться. И если давления сжатия не достаточно. То интенсивного горения не происходит. Топливо  в цилиндре сгорает не полностью. Двигатель теряет мощность.  Для бензиновых двигателей давление которое поршень должен создавать в ВМТ соответствует 10- 13 bar. Если давление ниже 9 bar можно сказать что в двигателе возникли серьёзные проблемы. Связанные с прогоранием клапанов поршневых колец или прокладок.

        Фактически замерив компрессию в цилиндрах, мы можем определить наличие или отсутствие серьезных проблем с двигателем. Замерить компрессию можно при помощи специального прибора компрессометра.  Он представляет собой манометр, который герметично соединяется с полостью камеры сгорания. И при вращении двигателя стартером. Замеряет возникающее давление в камере сгорания.

Для того чтобы произвести замер необходимо выполнить несколько условий.

Условия проведения замера

1. Двигатель должен быть прогрет до рабочей температуры. Потом у что должны соответствовать именно той температуре, в которой двигатель эксплуатируется.
2. Необходимо вывернуть  свечи со всех цилиндров. Что бы компрессия, возникающая в цилиндрах, не оказывала сопротивление на стартере. С помощью, которого будет проворачиваться двигатель. В противном случае не сможет создать максимально возможный крутящий момент. И измерения будут неправильными.
3. Необходимо отключить катушку зажигания, что бы при вращении не образовывалась искра достаточно снять разъём с катушки или модуля зажигания. Потом у что возникающее напряжение будет образовывать искру в любом месте. И это могут оказаться обмотки катушки зажигания. Может повредиться изолирующий слой проводов. Или диэлектрических элементов катушки. В результате пробоя катушка выйдет из строя.
4. Заслонка акселератора должна быть открыта полностью. Что бы не создавалось сопротивление поступающего в камеру сгорания воздуха. Любое сопротивление снизит фактическое показание компрессии в камере сгорания.

Порядок выполнения замеров

Перед тем как проверить компрессию двигателя, необходимо обеспечить полный заряд аккумуляторной батареи и исправную работу стартера. Иначе вы получите заниженные показатели и возьметесь за ремонт силового агрегата вместо продолжения диагностики и поиска других причин.

Существует несколько способов измерения давления – «на холодную», «на горячую», с закрытым и полностью открытым дросселем. Практика показывает, что наиболее точные результаты дает проверка на прогретом моторе, выполняемая согласно инструкции:

1. Запустите двигатель и доведите температуру охлаждающей жидкости до 70 °С.
2. Снимите высоковольтные провода и выверните все свечи, на дизеле – форсунки.
3. Отключите форсунки от контроллера, отсоединив соответствующий разъем. Другой вариант – обесточить бензонасос, вытащив нужный предохранитель.

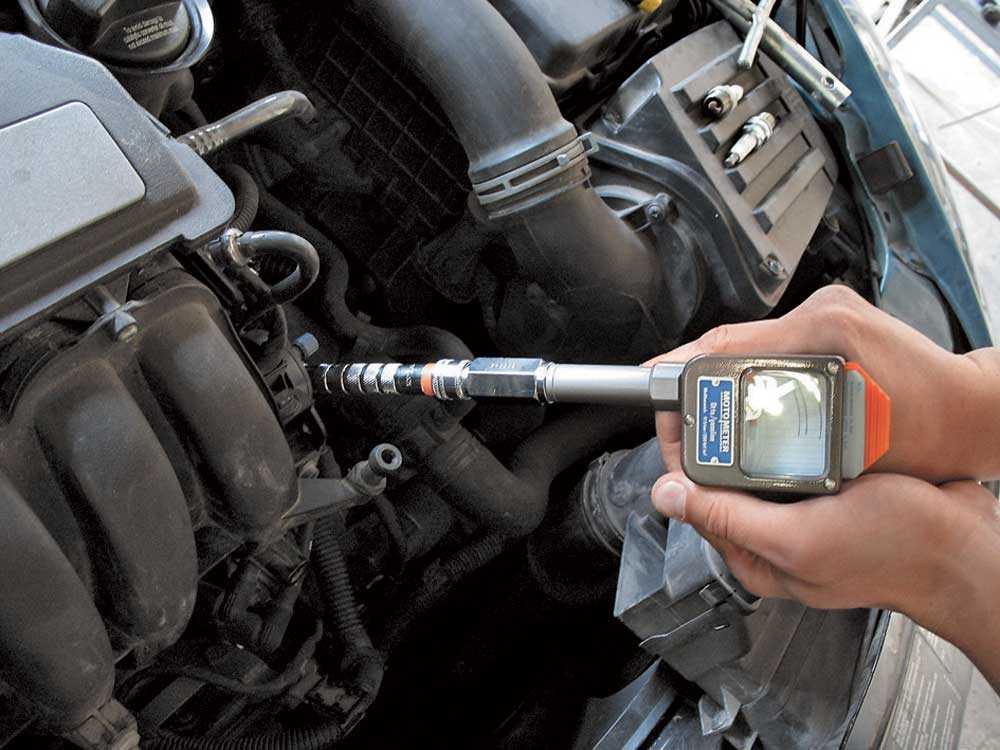

4. Вкрутите насадку компрессометра в отверстие 1-го цилиндра, откройте дроссельную заслонку, нажав педаль газа, и проверните коленвал стартером 5–10 раз.
5. Снимите показания и повторите операцию на остальных цилиндрах.

Если вы не хотите касаться электроники, то форсунки бензинового двигателя можете не отключать, на точность показаний это не повлияет, но при диагностике в масляный картер попадет небольшое количество горючего. Топливоподача на дизеле с механическим ТНВД отключается с помощью рычага отсечки.

По результатам измерений делаются следующие выводы:

1. Если показатели замеров отличаются не более, чем на 1 Бар и близки к оптимальным, поршневая группа и клапаны исправны.
2. Та же ситуация, но показатели близки к минимальному порогу. Ресурс силового агрегата практически исчерпан, можно ездить дальше и доливать масло, но готовиться к ремонту.
3. Когда давление в одном из цилиндров на 2–3 Бар ниже остальных, сделайте повторную проверку, залив в свечное отверстие 5 мл моторной смазки. Компрессия выросла – значит, неисправна поршневая группа, поскольку масло уплотнило прилегание колец. Показания остались прежними – виноват прогоревший клапан.

Если давление во всех цилиндрах ниже нормы, придется делать капитальный ремонт. Тест с добавлением масла проводить бесполезно – двигатель все равно нужно разбирать.

Компрессия дизельного двигателя является основным показателем его исправности. Компрессией называют максимальное значение давления, создаваемого в цилиндре, при нахождении поршня в ВМТ (верхней мертвой точке). Конструктивные особенности дизельных движков таковы, что малейшее отклонение компрессии от нормы приводит к сбоям в работе силового агрегата.

Заниженный показатель давления влечет за собой полный отказ в работе цилиндра. При возникновении сбоев или запуске дизеля и в работающем моторе необходимо производить тщательную проверку компрессии. Диагностика давления производится согласно инструкции, приложенной к прибору.

Технические характеристики двигателей внутреннего сгорания содержат информацию о конструктивном параметре — степени сжатия, который является постоянной величиной. Степень сжатия дизельного двигателя представлена в виде соотношения объемов цилиндра при расположении поршня в НМТ (нижней мертвой точке) и в ВМТ соответственно.

Определить степень сжатия можно путем деления величины объема цилиндра на объем камеры сгорания. Результат, полученный после деления, указывает во сколько раз уменьшается объем топливовоздушной смеси при перемещении поршня из нижней точки в ВМТ.

Основной характеристикой работы дизеля является именно компрессия в цилиндрах, потому что только при достижении рабочего давления определенного значения температура сжатого воздуха повышается и происходит воспламенение топливовоздушной смеси.

Как проверить компрессию на бензиновых и дизельных моторах

Проверка компрессии в цилиндрах двигателя различными методами позволяет более точно установить проблемное место, где следует сосредоточить свои силы. Производить замер можно в собственном гараже, не прибегая к услугам специалистов. Если вы решили собственноручно измерить этот чрезвычайно важный показатель, то необходимо вооружиться следующим арсеналом:

1. Сам прибор замера – компрессометр.
2. Заряженный автомобильный аккумулятор.
3. Свечной ключ.
4. Исправный стартер.

Специалисты зачастую проводят замер на непрогретом двигателе. Если должного опыта в проведении подобной работы нет, то предварительно необходимо прогреть мотор. После чего производится демонтаж воздушного фильтра, отключение низковольтных проводов.

Компрессометр – обычный манометр со специальным переходником. Устройство подключается к свечному отверстию и таким образом происходит замер в каждом цилиндре с одновременным запуском мотора на холостом ходу. Компрессометр удерживается несколько секунд. Как только стрелка перестаёт расти, прибор отсоединяется. Данную процедуру желательно проделать несколько раз, после чего вывести среднее значение. Вполне нормальная ситуация, когда полученные данные отличаются от заверенных производителем. Ведь в ходе эксплуатации авто происходит естественный износ деталей поршневой группы, что способствует уменьшению компрессии. Расхождение в пределах 10% считаются допустимым.

Если некоторые отклонения от нормы компрессии бензинового мотора допустимы, то для дизельного двигателя всё намного серьёзней. Производить замеры дизеля стоит не только с целью определения состояния поршневой группы, но и для того, чтобы получить рамки температурного режима, при которых возможна стабильная работа «холодного» дизельного мотора. Для того, чтобы измерить давление в цилиндрах дизельного двигателя, необходимо отключить питание, оставив в работоспособном состоянии только стартер

При замере необходимо соблюдать, пожалуй, самое важное условие – коленчатый вал должен совершать 200-250 оборотов в минуту

Чтобы измерить данный параметр в цилиндрах дизельного мотора, необходимо соблюсти следующие условия:

• Отключить подачу топлива;
• Выкрутить одну форсунку;
• Убедиться в работоспособности аккумулятора и стартера.

Необходимо обесточить электромагнитный клапан подачи топлива по магистрали. После чего компрессометр подключается к отверстию форсунки. Прибор должен быть с пределом измерения, по меньшей мере, 60 атмосфер.

Как и чем измерить

Измеряют компрессию специальным прибором – компрессометром. Он представляет собой манометр со шлангом, на конце которого находится штуцер, либо металлический с резьбой под свечное отверстие, либо же резиновый в виде конуса.

Процесс измерения компрессии при помощи компрессометра заключается в помещении штуцера в свечное отверстие и прокручивании коленвала стартером до достижения максимального давления.

Компрессию в цилиндре также можно не измерить, а проверить и сравнить с другими цилиндрами.

Для этого выкручивают все свечи кроме одной, и вручную (ключом за гайку крепления шкива генератора) проворачивают коленвал до достижения поршнем верхней мертвой точки.

Потом таким же образом проверяют второй цилиндр, третий и четвертый, и сравнивают приложенные усилия. Конечно, такой способ не сравнится с измерением при помощи компрессометра, однако может помочь понять, в каком из цилиндров возникла проблема.

Какой должна быть компрессия в автомобилях ВАЗ

Средний показатель компрессии для нефорсированных двигателей ВАЗ составляет 8-9 атмосфер, для форсированных, с уменьшенной камерой сгорания – 11-13 атмосфер.

Для того, чтобы точно определить нормативный показатель компрессии, воспользуйтесь таблицей, в которой указана степень сжатия в цилиндрах восьми- и шестнадцатиклапанных двигателей ВАЗ.

Количество клапанов	16	16	8
Объем двигателя, л	1,5	1,6	1,5	1,6
Диаметр цилиндра/ход поршня, мм	82/71	82/75,6	82/71	82/75,6
Степень сжатия	10,5	10,3	9,9	9,6

Компрессометр

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Замер показателей сжатия лучше всего проводить компрессометром, работающим по принципу манометра

Если последний измеряет давление в шинах и рассчитан на малые нагрузки, то компрессометр – уже более мощная установка. Сравните давление внутри двигателя и шины, и тогда станет видна разница между этими двумя устройствами. Однако принцип их функционирования во многом схож

Замер показателей сжатия лучше всего проводить компрессометром, работающим по принципу манометра. Если последний измеряет давление в шинах и рассчитан на малые нагрузки, то компрессометр – уже более мощная установка. Сравните давление внутри двигателя и шины, и тогда станет видна разница между этими двумя устройствами. Однако принцип их функционирования во многом схож.

На сегодняшний день различают три разновидности компрессометров.

1. Для бензиновых агрегатов.
2. Для дизелей.
3. Универсальный вариант, применяемый для диагностики силовых агрегатов любой машины.

Помимо того, что компрессометры бывают разные в плане видов, они еще отличаются и по моделям.

Компрессометр – это диагностическая установка, входящая в состав обязательных инструментов для проведения технического обслуживания. Опытные автомобилисты с его помощью проводят анализ техсостояния мотора, не пользуясь дорогими услугами СТО. Хороший компрессометр позволяет проводить диагностику самостоятельно, без помощи ассистента, что тоже оценивается как большой плюс. Как только заметил проблемы с двигателем, взял и проверил.

Обязательным условием качественного измерителя является наличие на нем наконечника, позволяющего вкручивать прибор-измеритель в свечное отверстие. Без такого вывода с резьбой точность замера снижается в разы.

Рекомендуется также приобретать измеритель, который оснащен сапуном фиксации сжатия в самом наконечнике, закручиваемым в свечное отверстие. Если же клапан расположен непосредственно под шкалой, показания будут менее точными.

Обычный компрессометр чаще всего применяется для определения уровня сжатия в гаражных условиях. Однако замер этот можно назвать малоинформативным, хотя общую картину прояснить, все же, можно.

АГЦ также используется для определения утечек, которые связаны с процессом сгорания топлива. Установка помогает определить эффективность прилегания клапанов, оценить состояние поршней, обнаружить закоксовку или залегание колец.

Проверка компрессии двигателя проводится на «холодную» или «горячую»?

Многие водители спрашивают, возможна ли проверка компрессии на холодном двигателе? Если мотор запускается тяжело, то такая процедура не только допускается, но и рекомендована. В таком случае проверку компрессии производят при температуре двигателя, равной температуре окружающей среды.

Проблемы с запуском двигателя могут свидетельствовать о сильном износе деталей поршневой группы. Давление в цилиндрах бензинового мотора тогда может падать до 6-7 атмосфер (в два раза ниже номинала). При прогреве же компрессия возрастает на несколько атмосфер. Проверка «на горячую» и «на холодную» позволит выяснить эти нюансы и точно установить причину неисправности.

Дизельные двигатели еще более капризны к износу ЦПГ, чем бензиновые. Так, двигатель с компрессией «на холодную» ниже 17-18 атмосфер запустить уже не получится. Дизельные двигатели имеют еще один нюанс – количество масла в цилиндрах напрямую сказывается на величине давления. Поэтому перед измерением компрессии рекомендуется дать двигателю постоять, чтобы масло стекло в картер. Значения компрессии ниже 24 напрямую свидетельствуют о необходимости капитального ремонта силовой установки.

Замер компрессии на холодном двигателе

Бывают случаи, когда машину становится трудно завести или двигатель не запускается вовсе. Тогда компрессия проверяется на холодном моторе.

Если говорить о бензиновом агрегате, то нормальная компрессия «на холодную» для него около 4,5 – 5,5 атм. Измерения показали снижение этого уровня в 2 раза? Похоже, кольца залегли, и это может быть не все: более детально о состоянии ЦПГ можно узнать, только сняв ее.

Что касается дизеля, то самостоятельно замерять компрессию на нем мы не рекомендуем – лучше доверьтесь специалистам. Но если вы уверены в своих силах, то знайте, что компрессия ниже 17 – 24 атм. – признак проблем с мотором.

Следует заметить, что перед замером компрессии на холодном двигателе нельзя допускать присутствия масла в цилиндрах, и поэтому перед процедурой подождите несколько часов, чтобы оно ушло в картер.

Анализируем полученные результаты измерений

Результаты замеров нужно тщательно проанализировать, сравнив компрессию во всех цилиндрах

Особенное внимание уделите тому цилиндру, в котором она резко отличается от других, неважно в какую сторону

Нормальная разница показаний давления – это ±1 атм. Если вас все же что-то настораживает, проверьте систему зажигания и топливную систему.

Если машина прошла более 50 000 км., то показания могут расходится несколько больше, чем на 1 атм.

Иногда в одном из цилиндров может быть аномально большое давление. Скорее всего, причина кроется в избытке масла в нем. Выверните и посмотрите на свечу зажигания. Когда она в масле, стоит проверить кольца и маслосъемные колпачки на предмет их состояния.

Норма компрессии в двигателе: карбюраторном, инжектором, дизельном

Точные данные отражены в документах о техническом обслуживании автомобиля. Ниже представлены средние показатели. Заметим, что справедливы они в том случае, если компрессия проверяется на прогретом моторе:

1) Современные инжекторные автомобили (95-й, 98-й бензин): 11 – 14 атм. ± 0,5 – 1 атм.;

2) Устаревшие карбюраторные автомобили (80-й, 92-й бензин): 9 – 10 атм. ± 0,5 – 1 атм.);

3) Современные дизельные автомобили: ≈ 45 атм. ± 2 – 3 атм.;

4) Устаревшие дизельные автомобили: ≈ 28 атм. ± 2 – 3 атм.).

Выводы и рекомендации:

В процессе замера компрессии очень важно понимать, что полученные данные окажутся весьма относительными, поскольку на них влияет множество факторов. По этой причине не стоит судить о состоянии машины, измерив компрессию только в одном цилиндре

Ведь, более-менее ясная картина предстанет перед вами, когда вы сравните показатели всех цилиндров и обнаружите недостаточную или избыточную компрессию в одном из них на фоне давления в других.

Для полноты анализа надо иметь данные предыдущих замеров, чтобы было с чем сравнивать, и вы могли понять, как меняется состояние поршневой по мере увеличения пробега. Но многие ли делают такие записи, учитывая то, что там надо указывать и условия проверки (температура масла и окружающей среды, точный пробег, общее состояние машины и пр.)?

Зачатую все эти процедуры весьма сложны, и поэтому если вы не уверены в своих силах, лучше обратиться за помощью к специалистам, не забыв сохранить данные для сравнения при следующем замере компрессии.

Не всё так просто

Казалось бы, понятие компрессии было определено однозначно. Однако, посмотрим теперь, как в действительности работает любой 4-тактный двигатель. Станет ясно, что значение компрессии на такте сжатия (B) и на такте выпуска (D) будет отличаться – на втором из них выпускной клапан всегда открыт! Значит, будем считать, что компрессия – это максимальное давление, измеренное на такте B.

4 такта работы ДВС

Измерять значение мы будем так: стартёр крутит вал, смесь в цилиндры не подаётся, а воздух перекачивается поршнями из впускного коллектора в тракт выпуска. Представим себе график, показывающий зависимость давления от времени. Максимальное значение, то есть верхняя точка на графике – это и есть значение компрессии.

Зависимость давления от фазы (0 – ВМТ такта сжатия)

Закрытие впускного клапана совпадает с прохождением нижней мёртвой точки (НМТ)

Важно, что на отрезке от -10 Гр. до +10 Гр

относительно НМТ скорость движения поршня будет минимальной. А каждый зубец на ремне ГРМ соответствует 5-ти градусам.

Перескок ремня на 1-2 зубца в любую сторону ведёт к малозаметному изменению компрессии. Но есть другие очевидные причины, ведущие к её понижению:

1. «Залегание» компрессионных колец в канавки вследствие образования нагара;
2. Появление механических дефектов на клапанах;
3. Неплотное прилегание клапанов к сёдлам, загибание клапана. Также клапан может быть «зажат» из-за образования нагара;
4. Общий износ деталей двигателя, когда делается вывод о необходимости капремонта.

Иллюстрация к пунктам 1, 2 и 4 приведена на фото:

Много нагара – кольца залегли

Трещина на тарелке клапана

Разрушение кромки поршня

Перед тем, как померить компрессию, нужно учесть, что появление нагара в цилиндрах ведёт к её повышению. Используя различные добавки к топливу, попытайтесь снять нагар, а уж затем проводите любые измерения.

Как проверить компрессию на бензиновых и дизельных моторах

Проверка компрессии в цилиндрах двигателя различными методами позволяет более точно установить проблемное место, где следует сосредоточить свои силы. Производить замер можно в собственном гараже, не прибегая к услугам специалистов. Если вы решили собственноручно измерить этот чрезвычайно важный показатель, то необходимо вооружиться следующим арсеналом:

1. Сам прибор замера – компрессометр.
2. Заряженный автомобильный аккумулятор.
3. Свечной ключ.
4. Исправный стартер.

Рекомендуем: Подвеска автомобиля. Виды и типы подвесок автомобиля.

Специалисты зачастую проводят замер на непрогретом двигателе. Если должного опыта в проведении подобной работы нет, то предварительно необходимо прогреть мотор. После чего производится демонтаж воздушного фильтра, отключение низковольтных проводов.

Компрессометр – обычный манометр со специальным переходником. Устройство подключается к свечному отверстию и таким образом происходит замер в каждом цилиндре с одновременным запуском мотора на холостом ходу. Компрессометр удерживается несколько секунд. Как только стрелка перестаёт расти, прибор отсоединяется. Данную процедуру желательно проделать несколько раз, после чего вывести среднее значение. Вполне нормальная ситуация, когда полученные данные отличаются от заверенных производителем. Ведь в ходе эксплуатации авто происходит естественный износ деталей поршневой группы, что способствует уменьшению компрессии. Расхождение в пределах 10%!считаются допустимым.

Если некоторые отклонения от нормы компрессии бензинового мотора допустимы, то для дизельного двигателя всё намного серьёзней. Производить замеры дизеля стоит не только с целью определения состояния поршневой группы, но и для того, чтобы получить рамки температурного режима, при которых возможна стабильная работа «холодного» дизельного мотора. Для того, чтобы измерить давление в цилиндрах дизельного двигателя, необходимо отключить питание, оставив в работоспособном состоянии только стартер

При замере необходимо соблюдать, пожалуй, самое важное условие – коленчатый вал должен совершать 200-250 оборотов в минуту

Чтобы измерить данный параметр в цилиндрах дизельного мотора, необходимо соблюсти следующие условия:

• Отключить подачу топлива;
• Выкрутить одну форсунку;
• Убедиться в работоспособности аккумулятора и стартера.

Необходимо обесточить электромагнитный клапан подачи топлива по магистрали. После чего компрессометр подключается к отверстию форсунки. Прибор должен быть с пределом измерения, по меньшей мере, 60 атмосфер.

Что такое компрессия и каковы ее нормы в зависимости от типа двигателя

Компрессия цилиндров двигателя является ключевым показателем качества моторного агрегата. Под этими словами понимают максимум давления воздуха, которое создается в камере сгорания в тот момент, когда поршень находится в самой верхней точке такта сжатия. Принято несколько единиц измерения этого параметра. Самая распространенная – кг/см2 (количество килограмм на единицу площади в квадратный сантиметр). Также бывает, что компрессию обозначают в атмосферах.

Согласно величине компрессии раньше двигатели разделяли на форсированные (более 9 кг/см2), среднефорсированные (7–9 кг/см2) и нефорсированные (6–7 кг/см2).

Выдающиеся значения компрессии имеет дизельный агрегат – от 28 кг/см2 и выше. Конечно, раньше выпускались дизельные двигатели с более скромными 20 кг/см2. Это касается моторов, производимых в России. Допускался разброс компрессии в цилиндрах в 2-3 кг/см2.

Что же касается бензиновых моторов, то в настоящее время величина в 10–13 атмосфер является общепринятым нормальным значением. Это справедливо в отношении как импортных, так и отечественных автомобилей. На некоторых авто, например ВАЗ десятой серии, компрессия в цилиндрах составляет 11 атмосфер и выше.

Замер компрессии бензинового и дизельного мотора

В списке общих требований для того, чтобы точно замерить компрессию, находятся:

1. Двигатель должен быть прогрет до 80-90 градусов;
2. Подача топлива должна быть обязательно отключена;
3. Все без исключения свечи должны быть выкручены;
4. Стартер должен быть абсолютно исправным;
5. Аккумулятор необходимо полностью зарядить;

• В случае с механической коробкой переключения передач можно включить верхнюю (повышенную) передачу, а также предотвратите возможность передвижения автомобиля. Для этого следует использовать стояночный тормоз и/или противооткатные упоры. Допускается также замер компрессии в положении рычага МКПП «нейтраль». В машинах с «автоматом» селектор устанавливается в режим парковки (Р).
• Следующим шагом становится проверка состояния воздушного фильтра. Загрязненный фильтр перед замерами компрессии меняют на новый. Вторым способом является временное отсоединение от впуска трубопровода для подачи воздуха.
• В бензиновых ДВС потребуется отключение системы зажигания. Для этого необходимо произвести отсоединение от прерывателя проводки для подачи низкого напряжения, которое подводится к катушке зажигания. Моторы, оборудованные распределителем зажигания, потребуют снятия с катушки главного высоковольтного провода. Указанный провод далее подсоединяют на массу.
• Для эффективного отключения топливоподачи в конструкциях, которые включают в себя механический бензонасос, потребуется отсоединение топливной магистрали. Далее патрубок глушат. Для электробензонасоса будет достаточно убрать контакт с его реле.
• После осуществляется очистка от грязи мест для установки свечей зажигания и производится снятие наконечников высоковольтных проводов со свечей. Затем свечи выкручиваются.
• С выкрученными свечами потребуется осуществить несколько проворотов двигателя стартером. Процедура необходима для того, чтобы очистить цилиндры от возможного нагара и других отложений.
• Последним этапом становится соединение компрессометра со свечным колодцем цилиндра. Измерять компрессию лучше с напарником, который выжмет до упора педаль акселератора. Педаль газа выжимается для того, чтобы замер компрессии производился с открытой дроссельной заслонкой, а сопротивление во впуске благодаря этому было снижено. С выжатой педалью мотор крутят стартером около 5 секунд. Необходимо следить за тем, когда на шкале появится самое высокое значение. Указанное значение отмечают и переходят к дальнейшим замерам в других цилиндрах мотора.

Что касается особенностей замера компрессии на дизельном двигателе, тогда:

• Отключение подачи топлива в дизеле достигается путем отжатия вниз рычага отсечки. Данный рычаг находится на ТНВД. Вторым способом является отключение электромагнитного клапана, что также приведет к блокировке топливоподачи в дизельный ДВС. Указанный клапан находится на топливопроводе, который отвечает за подачу горючего.
• Компрессометр в дизеле подключается через отверстия форсунок или свечей накала. Это зависит от того, до каких элементов удобнее добраться, а также соответственно рекомендациям для конкретного типа дизельного двигателя.
• Для замера компрессии на дизеле потребуется особый компрессометр, который будет иметь соответствующий наконечник для надежного закрепления в отверстии форсунки или свечи накаливания. Порог максимального замера у такого компрессометра для дизеля должен быть выше сравнительно с бензиновым аналогом. Дизельный компрессометр должен иметь возможность фиксировать давление около 60 атмосфер.
• При замере компрессии дизеля необходимость нажимать на педаль газа исключена. Дело в том, что в устройстве большинства дизельных моторов дроссельной заслонки нет. Отдельно стоят только дизели, которые имеют специальный клапан во впуске. Клапан необходим для создания разрежения. Разрежение обеспечит функциональность вакуумного регулятора и усилителя тормозов.

Подачу топлива нужно отключать для того, чтобы горючее не смывало так называемый масляный клин. Для прекращения топливоподачи можно воспользоваться одним из перечисленных способов отключения бензонасоса, ТНВД или форсунок. Свечи нужно обязательно выкручивать все.

Если осуществлять замер, выкручивая только свечу в одном цилиндре, тогда заметно увеличение сопротивления вращению коленвала. В момент прокручивания стартером это сопротивление приводит к снижению оборотов. При неисправностях батареи или слабой АКБ можно использовать пусковое устройство, хотя данный способ не рекомендуется.

Видео «Как измерить компрессию на Лада Приора своими руками»

О том, как в домашних условиях замерить показатель компрессии, смотрите на видео.

Компрессией принято называть степень давления воздуха в цилиндрах силового агрегата машины. Измерение проводится, когда поршень 1-го цилиндра находится в ВМТ. Не секрет, что в ходе работы машины показатель сжатия может снижаться. Из статьи вы узнаете, как правильно мерить компрессию на инжекторе, что она собою представляет и почему падает.

В первую очередь под падением компрессии принято понимать износ трущихся деталей в моторе. Со временем любые детали изнашиваются, и уровень компрессии падает.

Как мерить компрессию в двигателе

Для начала нужно подготовить двигатель к проверке. Для этого нам нужно прогреть двигатель до высокой температуры в 70-90 градусов. После этого нужно отключить бензонасос, чтобы не подавалось топливо и вывернуть свечи зажигания.

Обязательно проверьте работоспособность стартера и зарядку аккумулятора. Последний этап подготовки – открыть дроссельную заслонку и воздушный клапан.

После всего этого переходим к проверке компрессии:

1. Наконечник компрессометра вставляем в разъем свечи и стартером прокручиваем мотор до тех пор, пока не остановится рост давления.
2. Коленвал должен вращаться с оборотами около 200 в минуту.
3. Если двигатель исправен, то компрессия должна вырасти за считанные секунды. Если это происходит долго — на лицо перегорание поршневых колец. Если давление вообще не растет, то, скорее всего, нужно менять прокладку блока. Минимальное давление в бензиновом двигателе должно быть от 10 кг/см² (в дизельном двигателе более 20 кг/см²).
4. После снятия показаний, спустите давление, открутив колпачок на приборе.
5. Аналогично проверьте все остальные цилиндры.

Иллюстрация этапов замера компрессии в цилиндре

Есть другой способ проверки, который отличается от вышеуказанного тем, что в проверяемый цилиндр заливается моторное масло. Повышение давления указывает на износившиеся кольца поршней, если давление не повышается, то причина в прокладке головки цилиндра, или вообще есть течь в клапанах.

При исправности двигателя компрессия в нем должна быть от 9,5 до 10 атмосфер (бензиновый двиг.), при этом в цилиндрах она должна отличаться не более чем на атмосферу.

Диагностировать слабую компрессию можно также по неисправностям в работе карбюратора. При протечке воздуха нужно проверить прилегание пропускного клапана. Если же воздух вытекает через верх радиатора, то виновата неисправная головка цилиндра.

Что в итоге

Как видно, необходимость замерить компрессию может возникать по разным причинам. Зачастую эту процедуру применяют в рамках общей диагностики состояния ДВС. Также замеры делаются и после того, как двигатель был собран после ремонта (как капитального, так и переборки). Это необходимо для выявления возможных дефектов после сборки.

Также устройство при необходимости можно изготовить самостоятельно, используя манометр, трубки и различные переходники. По этой причине (особенно владельцам авто с солидным пробегом) рекомендуется иметь в автомобиле отдельный готовый прибор для замеров.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Троение двигателя: симптомы. Почему возникает троение и как найти причину, по которой мотор начинает троить. Проверка питания, зажигания, компрессии и т.д.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Высокая компрессия в двигателе и основные причины повышения компресссии. Почему также происходит снижение компресссии по цилиндрам. Советы и рекомендации.

Проблемы с запуском дизеля. Признаки низкой компрессии и причины неисправности: ГРМ, зеркало цилиндров, поршень и кольца. Производим замер компрессии.

Источник
