Дхо из дальнего и ближнего света, отрицательные стороны led drl

Почему не горит фара ближнего света? Устранение проблемы

Практически каждый автовладелец сталкивался с проблемой когда не горит фара «наполовину», то есть не работает ближний свет. При этом складывается ситуация при этом дальний свет загорается как ни в чем не бывало. С этим сталкивалась минимум треть автомобилистов, и всех практически как одного посещала мысль, что дело в «фарах», то есть проблема в оптике, хотя в реальности это далеко не всегда так.

Как заменить лампы ближнего/дальнего света лада гранта, пошаговая инструкция

Эта неисправность отлично знакома автовладельцам ВАЗа, которые время от времени сталкиваются с этой проблемой, даже когда покупают абсолютно новый автомобиль. Зачастую эта проблема касается правой фары автомобиля, в то время фары с левой стороны автомобиля это касается не так часто как правой.

Но, было бы ошибочно утверждать, что это касается только российских автомобилей и их производителей, этой же проблеме подвержены автомобили зарубежных производителей. Отличие состоит в том, что для каждого элемента оптики в зависимости от производителя, есть свой срок годности и ресурс прочности.

Итак, что делать водителю, когда появилась проблема с ближним светом? У каждого автомобилиста имеется два варианта — это обратиться в СТО к профильному специалисту для решения проблемы, или сэкономив средства и иногда время, устранить проблему самому

Если вы решили устранить неполадки самостоятельно, то вам необходимо обладать для этого нужными инструментами и что самое важное, знаниями устройства автомобиля, в том числе знанием принципов электрической цепи. Если у вас не работает ближний свет, а при этом с дальним, нет никаких проблем, то причинами этого могут быть несколько проблем:

  1. Лампочка не работает.
  2. Обрыв, износ или замыкание проводов.
  3. Перегорел предохранитель, за счет которого просходит питание лампы, отвечающей за ближний свет.
  4. Другие причины.

Эту поломку можно устранить своими руками. Причем знание путей решения поломки связанную с фарами, будет помощью для каждого автомобилиста, особенно в ситуации, когда проблема настигает вас в пути, а до ближайшего СТО не один десяток, а то и сотня километров. Мы покажем вам, как самостоятельно исправить эту неисправность и представим варианты ее устранения.

Сгорела лампа

Если у вас не работает ближний свет, то первое что приходит в голову автовладельцу, что перегорела нить накаливания. Это действительно возможно, так как в конструкции фары две спирали, у каждой из которых своя функция. Особенность в том, что если одна нить выходит из строя, то вторая нормально работает. Это касается галогеновых ламп, которые более надежны и обеспечивают большую безопасность.

Для замены лампы, выполняйте следующие манипуляции:

  1. Откройте и поднимите багажник машины.
  2. Снимите аккуратно защитный корпус с обеих сторон фары.
  3. Отсоедините питающие фары провода.
  4. Отсоедините пружинные крепления.
  5. Отсоедините вышедшую из строя лампочку и поставьте новую.
  6. В обратном порядке установите все снятые детали обратно.

При установке лампы учтите некоторые особенности:

Перед установкой лампы при помощи чистой хлопковой ткани, намоченной спиртом, протрите лампу. Если вы установите лампу, которая с жирными пятнами или грязными отпечатками рук, то лампа очень быстро сгорит. Постарайтесь избежать контакта ваших рук с колбой лампы, если даже ваши руки вымыты и чистые. Наденьте перчатки из хлопка или воспользуйтесь чистой тряпкой или салфеткой

Это очень важно для срока службы вашей лампы

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

  • 30 – на плюсовые выводы светодиодных модулей;
  • 85 – на плюсовой провод габаритной лампы;
  • 86 – на корпус авто;
  • 87а – на «+» с замка зажигания;
  • 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Проверка светодиодной лампы

Чтобы определить внутреннюю неисправность, необходимо аккуратно разобрать объект и осмотреть его на наличие внешних повреждений, вроде перегорания дорожек или черных точек.

Отдельно осматривается блок питания.

При отсутствии визуальных дефектов, для дальнейшей проверки используется цифровой мультиметр.

Тщательно изучаются конденсаторы и выпрямители.

Внимания заслуживают и токоограничивающие резисторы: они могут обрываться без внешних проявлений, так что проблему можно определить только специальным инструментом.

Прогар светодиодов может быть виден невооруженным глазом – такие фрагменты сразу требуют замены. Лучше дополнительно проверить все элементы, используя мультиметр или подавая на них напряжение в 1,5В.

Для самостоятельной замены потребуются исправные аналоги и навыки работы с паяльником.

Распространенная проблема – мерцание лампы.

Оно может быть вызвано использованием некачественного токоограничивающего конденсатора.

Достаточно заменить его исправной моделью с соответствующим рабочим напряжением.

Может ли неправильная установка ксенона слепить

Здесь сложно осуждать или защищать тех, кто предпочитает ксеноновые лампы. Проблема кроется в другом. Если это правильная установка элементов, они не будут слепить проезжающих на встречном пути. Однако некоторые некорректно ставят такие лампы на свой автомобиль.

Давайте разбираться, какие ксеноновые устройства слепят водителей:

  • если лампы кустарным способом установлены в рефлекторную фару;
  • плохое качество приборов;
  • неправильно зафиксированы в патроне;

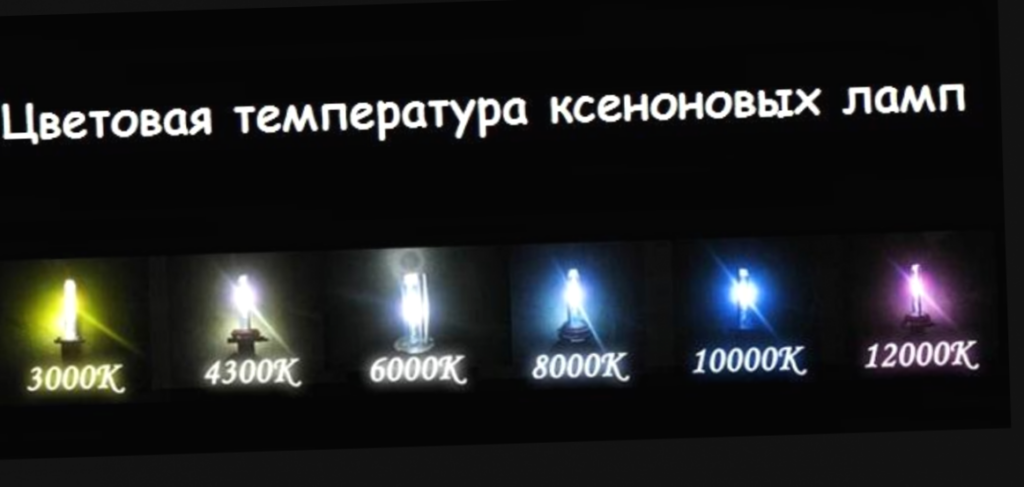

  • если элементы имеют цветовой показатель температуры до 4300 К, они не вызывают дискомфорта, так как приближены максимально к дневному свету. Вот уровнем выше – ловите резкую вспышку;

  • отсутствует система очистки фар, нет регулятора наклона фар с учетом положения машины на дороге;
  • не отрегулированы лампы после установки.

В любом случае не стоит игнорировать настройкой фар. Иногда больше уделяя внимания глобальному ремонту авто, большинство забывает о регулировке фар. Есть и такие, которые вообще не знают об этом. Ездят потом, ослепляя не только дальним, но и ближним светом. Таким водителям полезно будет знать, что правильно отрегулированные фары ближнего света освещают путь до семидесяти метров!

не горит ближний свет ваз 2106



реле ближнего света ваз 2106

В разделе Сервис, Обслуживание, Тюнинг на вопрос У ВАЗ 2106 не горит ближний свет .. габариты и дальний работают. Что может быть? заданный автором ВАСЯ (KILLer) лучший ответ это Если реле дальнего света щёлкает-то ищи предохранители либо сами лампочки не в порядке! Если реле молчит ищи цепь управления-переключатель само реле проверь!

Ответ от22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: У ВАЗ 2106 не горит ближний свет .. габариты и дальний работают. Что может быть?

Ответ от Просчет реле дальнего света или предохранитель

Ответ от Отчаянный наверно реле

Ответ от Косолапый реле на лонжероне

Ответ от Евровидение Ротатор

Ответ от Алевтина Иванова Проверьте предохранитель, либо лампа сдохла

Ответ от Андрей Семенюк Проверь массу

Ответ от Slava У друга такая же фигня была. Причиной оказался генератор. Проверь на всякий…

Ответ от Skorpi Всё что угодно, предохранитель, реле !

Ответ от Ввлентин Швец Предохранители.

Ответ от Алексей пора на помойку

Ответ от Аида Гилманшина переключатели проверь

Ответ от Николай Филиппов Габариты это отдельные лампочки. Предохранители проверь, лампочки поменяй

Ответ от ЁКС — реле ближнего света, раньше на правой стороне на пыльнике лонжерона стояло

Ответ от Алексей Борзенко Глянь предохранитель, реле, и сами лампочки, внешние горят при дальнем или только внутренние?

Ответ от Виталий предохранитель покрути во круг оси при включенных фарах дальнего. и осматри цела ли жилка на нем.. . покрути все. и осматри все. Удачи

Ответ от @le)( реле посомтри.. ну а еще проверь проводку.. и сам переключатель…

Ответ от Добрый Демон Хм-м-м.. . Да всего два варианта — подрулевой переключатель или реле! Только они ОБЩИЕ на обе фары.. . Даже не предохранители — они раздельные на левую и правую фару. Если разом «потухли» — .

Ответ от2 ответа Привет! Вот еще темы с нужными ответами:

Популярные марки

Предлагаем ознакомиться с несколькими производителями дополнительных фонарей дальнего света:

  1. Wesem. Эта оптика польского производства зарекомендовала себя с положительной стороны среди наших соотечественников. Она может использоваться как на внедорожниках и кроссоверах, так и на легковых транспортных средствах, грузовых, автобусах, а также спецтехники и сельскохозяйственном оборудовании. Корпус таких изделий выполнен из прочной и качественной пластмассы, что касается непосредственно отражателей, то они сделаны из металла и покрыты специальным антикоррозийным лаком. Стекла фонарей выполняются из стекла, что позволяет обеспечить более высокую прочность и долговечность фар.
  2. Португальский производитель SIM занимается производством светового оборудования для любого транспорта — как для легковых авто, так и для грузовиков и т.д. Если верить официальным данным, то при производстве используется исключительно высококачественное европейское сырье, что позволяет обеспечить фарам высокую надежность, а также долгий срок службы. Продукты компании оснащаются защитным прозрачным стеклом, а также прочным пластмассовым корпусом. Что касается источников освещения, то в изделиях используются галогенки Н1, а внутри расположен цоколь для установки лампочки Т10, применяемой для габаритного освещения.

Цена вопроса

Что касается стоимости, то цены на изделия торговой марки Wesem на сегодняшний день составляют от 600 до 2 тысяч рублей в среднем, в зависимости от модели. Стоимость продуктов SIM более высокая — самые дешевые фонари обойдутся покупателю примерно в 1000 рублей, а стоимость самых дорогих вариантов будет выше 5 тысяч рублей.

Лампа ближнего света “Калина”: причины неисправностей

Перегорание лампы — самая распространенная неисправность. Иногда это начинает происходить слишком часто, что говорит о возникновении дополнительного фактора, служащего причиной поломки.

Важно: при установке галогенных ламп необходимо контролировать чистоту колбы и не допускать загрязнений. Поэтому даже контакт кожи пальцев со стеклом колбы недопустим

Причины, почему не светит лампа ближнего света “Калина”:

  • Выход из строя предохранителя, защищающего цепь питания лампы.
  • Разгерметизация корпуса фары и попадание внутрь грязи и пыли. Колба и отражатель лампы загрязняются, что приводит к ее перегреву и выходу из строя нити накаливания.
  • Нестабильная работа регулятора напряжения генератора. Скачки напряжения бортовой сети сильно ускоряют выход из строя галогенных ламп.
  • Неисправность цепи питания внешних осветительных приборов, например, окисление и плохой контакт штекеров лампы, обрыв провода.

На автомобили ЛАДА “Калина” при сборке устанавливаются 55-ваттные лампы ближнего света от немецкой фирмы OSRAM, рассчитанные на работу при напряжении 12 вольт. Вместо них можно устанавливать лампы модификации Н7, например, Phillips Extreme Vision, GE SportLight. Эти бренды неприятно удивляют ценой ламп, но очень радуют сроком службы и, главное, мощностью светового потока. Последний фактор оказывает решающее влияние на безопасность ночной езды. Можно немного сэкономить, установив на “Калину” лампы российских производителей. Среди них выделяется продукция завода “Маяк”. Лампа ближнего света “Калина” от этой фирмы при вполне демократичной цене практически не уступает зарубежным аналогам.

Совет: не следует слишком увлекаться экономией, выбирая лампы ближнего света. Слишком дешевые лампы от неизвестных производителей требуют частой замены, что перекрывает экономию. Зато качество головного счета будет заметно хуже.

Что необходимо для замены лампы ближнего света “Калина”

Чтобы отремонтировать или поменять лампу ближнего света ЛАДА “Калина”, понадобятся:

  • плоскогубцы;
  • отвертка;
  • набор ключей;
  • чистые текстильные перчатки;
  • спирт;
  • кусок чистой ткани;
  • новые лампы (лапа).

Совет: прежде чем заменить лампу ближнего света, проверьте исправность предохранителя и состояние контактных клемм и колодок.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

  • Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
  • Демонтируйте кнопку, через которую будет включаться оптика.
  • Вмонтируйте другой конец провода в разъем.
  • Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

  • При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
  • При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

  • Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
  • Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Возможные проблемы и способы их устранения

Как быть, если обычные или танковые фары не работают, что делать, если горит ближний, но не горит дальний свет фары, чем обусловлено то, что дальнее освещение работает вместо ДХО? По каким причинам могут одновременно гореть лампы в фары ближнего и дальнего света и что делать, если при включении дальнего освещения ближнее не гаснет?

Для начала разберем основные причины неполадок:

  1. Схема ближнего и дальнего освещения в любом случае будет работоспособной только при использовании рабочих источников освещения. То есть если не работает оптика, в первую очередь нужно проверить лампочки. Качество источников освещения, а также их срок службы может быть разным. Если во время движения перегорел левый источник света, то установите вместо него лампочку из правого фонаря, это позволит обозначить габариты транспортного средства на дороге. В любом случае, вышедшие из строя элементы подлежат замене.
  2. Неполадки в работе реле, возможно, этот элемент перегорел. Ремонт этого устройства, вероятнее всего, не даст результатов, поэтому деталь проще будет поменять.
  3. Вышел из строя предохранительный элемент, эта проблема считается одной из самых распространенных. В случае выхода из строя деталь подлежит замене, поэтому каждый автолюбитель должен иметь в запасе несколько предохранителей разного номинала.
  4. Проблемы в работе переключателя или его поломка, в частности, речь идет о регуляторе, установленном в салоне авто, обычно под рулем. Если вы имеете опыт в области электроники и электротехники, то можете попытаться отремонтировать переключатель своими руками. Обычно его неисправность заключается в повреждении контакта, также есть вероятность, что контакт на штекере подключения к автомобильной проводке просто окислился. Если контакт поврежден, то его необходимо будет перепаять, если окислен — то просто зачистить и заново подключить.
  5. Проблемы в работе электроцепи. Неисправности такого рода также могут быть связаны с окислением контактов либо нарушением целостности проводки. Если ксенон в дальний свет работает одновременно с ближним, то скорей всего, причина кроется в нарушении целостности проводки и замыкании. Кстати, проблему замыкания можно диагностировать по вышедшему из строя предохранительному устройству. Ремонт проводки заключается в определении места обрыва или повреждения электроцепи с дальнейшим восстановлением поврежденного участка. Процедура ремонта также может быть произведена самостоятельно, но если у вас нет опыта в этом деле, то лучше доверить профессионалам.

Бывает в некоторых машинах при включении дальнего света ближний не тухнет. Это сделано заводом-изготовителем, но это на разделенной оптике дальнего и ближнего (автор видео — канал HQS).

Выяснить, почему приборная панель не работает

Независимо от того, имеете ли вы дело с датчиками или индикаторами, основной процесс устранения неполадок всегда будет определяться количеством сбоев, которые происходят одновременно. Так что, если не работает только один указатель или индикатор, вы будете следовать одной основной процедуре и будете следовать другой, если все сразу перестанет работать.

  1. Когда все датчики или сигнальные лампы в вашем автомобиле перестают работать сразу, проблема заключается в том, что все датчики и огни имеют общие черты.

    • Сначала проверьте предохранители . Предохранитель может быть помечен датчиками, кластером или чем-то подобным. Этот предохранитель должен иметь питание с обеих сторон при включенном зажигании.
    • Если с предохранителями все в порядке, проверьте питание на комбинации приборов.
    • Если на комбинации приборов есть питание, проверьте заземление. Плохое заземление может привести к полному отказу или ошибочным показаниям.
    • Когда ничего не помогает, возможно, придется заменить саму комбинацию приборов.
  2. Когда перестает работать только один датчик или индикатор, проблема заключается в плохом датчике или плохом индикаторе.

    • Диагностика одного плохого датчика или сигнальной лампы требует, чтобы вы обнаружили датчик, который подключается к нему.
    • Отключение датчика обычно является первым шагом. В зависимости от того, как работает датчик, отсоединение датчика или его заземление может позволить вам проверить работу датчика.
    • Процедура диагностики для датчиков и датчиков отличается от одного приложения к другому.
    • В некоторых случаях вы можете обнаружить, что проблема была вызвана плохим соединением.
  3. Когда спидометр с физическим тросом не работает, проблема заключается в обрыве троса или плохом спидометре.

    • Если вы можете определить, где кабель спидометра соединяется с коробкой передач, диагностировать эту проблему очень просто.
    • Поворачивая вручную конец кабеля, который вставляется в коробку передач, вы должны начать движение спидометра.
    • Если спидометр не двигается, отсоедините трос от спидометра и поверните его вручную.
    • Если вы не видите один конец поворота, когда вы вручную поворачиваете другой, кабель поврежден внутри. Если он поворачивает, то спидометр плохой.
  4. Одно из этих решений должно решить вашу проблему.

Проблема № 2: не работает одна из фаз ксенона

Диагностика: Ксеноновые фары в отличие от галогеновых ламп накаливания не имеют вольфрамовой нити, поэтому, если лампа не загорелась, а напряжение на нее исправно подавалось, значит вероятнее всего в ней имеется трещина, через которую проходит газ ксенон.

Ксеноновый элемент требует высокого и исправного напряжения, поэтому, если это устройство не работает, в первую очередь следует проверить электронику – протестируйте мультиметром контакт. В некоторых случаях лампочка и воспламенитель соединены вместе и являются одним устройством. В таких случаях их можно заменить только в комплексе.

Проблемы с ксеноном

Лампы ксеноновых фар являются достаточно дорогим удовольствием (от $ 50 до $ 100), а воспламенители еще дороже (цена может быть порядка $ 200!). Поэтому, прежде, чем заниматься заменой убедитесь на 100%, что проблема именно в ксеноне.

Есть надежный способ проверить это: замените «хорошую» лампу, которая работает с другой стороны, на фару, которая не работает. Если теперь устройство работает фара, то вы можете знать наверняка — лампочка, которую вы удалили, была неисправной, и ее необходимо заменить. Еще лучше поменяйте фары местами, тогда картина станет ясной полностью.

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала  на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюсы ДХО:

  1. Вам не надо постоянно думать о том, что вы не забыли, и  включили свет при движении автомобиля. Он включается автоматически.
  2. После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
  3. Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
  4. Лампы будут служить намного дольше.
  5. При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

  • При включении зажигания питание поступает на схему ДХО.
  • Контроллер даёт задержку 10 секунд.
  •  Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
  • Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
  • Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
  • Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

№ П/П Номинал Шелкография Корпус Кол-во Ссылки на детали
1 ATTINY13A-SSU U1 SOIC-8 1 ATTINY13A-SSU
2 BC817 Q1 SOT23-3 1  BC817
3 5V1 D2 LL-34 1 Стабилитрон 5V1
4 47k R1 0805 1 47k
5 22k R2 0805 1 22k
6 1k R3 0805 1 1k
7 100n C1 0603 1 C 0603
8 KEY-7.0*3.5*3.5 KEY1 KEY-7.0*3.5*3.5 1
9 4k7 R4 0805 1 4k7
10 100 R5 0805 1 100R
11 IRF4905STRLPBF Q2 TO-263-2 1 IRF4905STRLPBF
12 LL4148 D1 LL-34 1 LL4148

Купить готовое ДХО дальний свет в полнакала на 12 вольт можно здесь

Купить КИТ набор ДХО дальний свет в полнакала на 12 вольт можно здесь

ДХО 24 вольта на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

№ П/П Номинал Шелкография Корпус Кол-во Ссылки на детали
1 BC817 Q1 SOT23-3 1 BC817
2 5V1 D2 LL-34 1 Стабилитрон 5V1
3 110k R1 0805 1 R 0805
4 22k R2 0805 1 R 0805
5 2k2 R3 0805 1 R 0805
6 LL4148 D1 LL-34 1 LL4148
7 100n C1 0603 1 C 0603
8 KEY-7.0*3.5*3.5 KEY1 KEY-7.0*3.5*3.5 1 KEY-7.0*3.5*3.5
9 4k7 R4 0805 1 R 0805
10 51 R5 0805 1 R 0805
11 10V D3 LL-34 1 Стабилитрон 10V
12 IRF4905STRLPBF Q2 TO-263-2 1 IRF4905STRLPBF
13 ATTINY13A-SSU U1 SOIC-8 1 ATTINY13A-SSU

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

Скачать архив . Внутри лежат: схема, верхний и нижний слой, файл Gerber, и файлы для прошивки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Дхо из дальнего и ближнего света, отрицательные стороны led drl

Почему не горит фара ближнего света? Устранение проблемы

Практически каждый автовладелец сталкивался с проблемой когда не горит фара «наполовину», то есть не работает ближний свет. При этом складывается ситуация при этом дальний свет загорается как ни в чем не бывало. С этим сталкивалась минимум треть автомобилистов, и всех практически как одного посещала мысль, что дело в «фарах», то есть проблема в оптике, хотя в реальности это далеко не всегда так.

Как заменить лампы ближнего/дальнего света лада гранта, пошаговая инструкция

Эта неисправность отлично знакома автовладельцам ВАЗа, которые время от времени сталкиваются с этой проблемой, даже когда покупают абсолютно новый автомобиль. Зачастую эта проблема касается правой фары автомобиля, в то время фары с левой стороны автомобиля это касается не так часто как правой.

Но, было бы ошибочно утверждать, что это касается только российских автомобилей и их производителей, этой же проблеме подвержены автомобили зарубежных производителей. Отличие состоит в том, что для каждого элемента оптики в зависимости от производителя, есть свой срок годности и ресурс прочности.

Итак, что делать водителю, когда появилась проблема с ближним светом? У каждого автомобилиста имеется два варианта — это обратиться в СТО к профильному специалисту для решения проблемы, или сэкономив средства и иногда время, устранить проблему самому

Если вы решили устранить неполадки самостоятельно, то вам необходимо обладать для этого нужными инструментами и что самое важное, знаниями устройства автомобиля, в том числе знанием принципов электрической цепи. Если у вас не работает ближний свет, а при этом с дальним, нет никаких проблем, то причинами этого могут быть несколько проблем:

  1. Лампочка не работает.
  2. Обрыв, износ или замыкание проводов.
  3. Перегорел предохранитель, за счет которого просходит питание лампы, отвечающей за ближний свет.
  4. Другие причины.

Эту поломку можно устранить своими руками. Причем знание путей решения поломки связанную с фарами, будет помощью для каждого автомобилиста, особенно в ситуации, когда проблема настигает вас в пути, а до ближайшего СТО не один десяток, а то и сотня километров. Мы покажем вам, как самостоятельно исправить эту неисправность и представим варианты ее устранения.

Сгорела лампа

Если у вас не работает ближний свет, то первое что приходит в голову автовладельцу, что перегорела нить накаливания. Это действительно возможно, так как в конструкции фары две спирали, у каждой из которых своя функция. Особенность в том, что если одна нить выходит из строя, то вторая нормально работает. Это касается галогеновых ламп, которые более надежны и обеспечивают большую безопасность.

Для замены лампы, выполняйте следующие манипуляции:

  1. Откройте и поднимите багажник машины.
  2. Снимите аккуратно защитный корпус с обеих сторон фары.
  3. Отсоедините питающие фары провода.
  4. Отсоедините пружинные крепления.
  5. Отсоедините вышедшую из строя лампочку и поставьте новую.
  6. В обратном порядке установите все снятые детали обратно.

При установке лампы учтите некоторые особенности:

Перед установкой лампы при помощи чистой хлопковой ткани, намоченной спиртом, протрите лампу. Если вы установите лампу, которая с жирными пятнами или грязными отпечатками рук, то лампа очень быстро сгорит. Постарайтесь избежать контакта ваших рук с колбой лампы, если даже ваши руки вымыты и чистые. Наденьте перчатки из хлопка или воспользуйтесь чистой тряпкой или салфеткой

Это очень важно для срока службы вашей лампы

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

  • 30 – на плюсовые выводы светодиодных модулей;
  • 85 – на плюсовой провод габаритной лампы;
  • 86 – на корпус авто;
  • 87а – на «+» с замка зажигания;
  • 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Проверка светодиодной лампы

Чтобы определить внутреннюю неисправность, необходимо аккуратно разобрать объект и осмотреть его на наличие внешних повреждений, вроде перегорания дорожек или черных точек.

Отдельно осматривается блок питания.

При отсутствии визуальных дефектов, для дальнейшей проверки используется цифровой мультиметр.

Тщательно изучаются конденсаторы и выпрямители.

Внимания заслуживают и токоограничивающие резисторы: они могут обрываться без внешних проявлений, так что проблему можно определить только специальным инструментом.

Прогар светодиодов может быть виден невооруженным глазом – такие фрагменты сразу требуют замены. Лучше дополнительно проверить все элементы, используя мультиметр или подавая на них напряжение в 1,5В.

Для самостоятельной замены потребуются исправные аналоги и навыки работы с паяльником.

Распространенная проблема – мерцание лампы.

Оно может быть вызвано использованием некачественного токоограничивающего конденсатора.

Достаточно заменить его исправной моделью с соответствующим рабочим напряжением.

Может ли неправильная установка ксенона слепить

Здесь сложно осуждать или защищать тех, кто предпочитает ксеноновые лампы. Проблема кроется в другом. Если это правильная установка элементов, они не будут слепить проезжающих на встречном пути. Однако некоторые некорректно ставят такие лампы на свой автомобиль.

Давайте разбираться, какие ксеноновые устройства слепят водителей:

  • если лампы кустарным способом установлены в рефлекторную фару;
  • плохое качество приборов;
  • неправильно зафиксированы в патроне;
  • если элементы имеют цветовой показатель температуры до 4300 К, они не вызывают дискомфорта, так как приближены максимально к дневному свету. Вот уровнем выше – ловите резкую вспышку;

  • отсутствует система очистки фар, нет регулятора наклона фар с учетом положения машины на дороге;
  • не отрегулированы лампы после установки.

В любом случае не стоит игнорировать настройкой фар. Иногда больше уделяя внимания глобальному ремонту авто, большинство забывает о регулировке фар. Есть и такие, которые вообще не знают об этом. Ездят потом, ослепляя не только дальним, но и ближним светом. Таким водителям полезно будет знать, что правильно отрегулированные фары ближнего света освещают путь до семидесяти метров!

не горит ближний свет ваз 2106



реле ближнего света ваз 2106

В разделе Сервис, Обслуживание, Тюнинг на вопрос У ВАЗ 2106 не горит ближний свет .. габариты и дальний работают. Что может быть? заданный автором ВАСЯ (KILLer) лучший ответ это Если реле дальнего света щёлкает-то ищи предохранители либо сами лампочки не в порядке! Если реле молчит ищи цепь управления-переключатель само реле проверь!

Ответ от22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: У ВАЗ 2106 не горит ближний свет .. габариты и дальний работают. Что может быть?

Ответ от Просчет реле дальнего света или предохранитель

Ответ от Отчаянный наверно реле

Ответ от Косолапый реле на лонжероне

Ответ от Евровидение Ротатор

Ответ от Алевтина Иванова Проверьте предохранитель, либо лампа сдохла

Ответ от Андрей Семенюк Проверь массу

Ответ от Slava У друга такая же фигня была. Причиной оказался генератор. Проверь на всякий…

Ответ от Skorpi Всё что угодно, предохранитель, реле !

Ответ от Ввлентин Швец Предохранители.

Ответ от Алексей пора на помойку

Ответ от Аида Гилманшина переключатели проверь

Ответ от Николай Филиппов Габариты это отдельные лампочки. Предохранители проверь, лампочки поменяй

Ответ от ЁКС — реле ближнего света, раньше на правой стороне на пыльнике лонжерона стояло

Ответ от Алексей Борзенко Глянь предохранитель, реле, и сами лампочки, внешние горят при дальнем или только внутренние?

Ответ от Виталий предохранитель покрути во круг оси при включенных фарах дальнего. и осматри цела ли жилка на нем.. . покрути все. и осматри все. Удачи

Ответ от @le)( реле посомтри.. ну а еще проверь проводку.. и сам переключатель…

Ответ от Добрый Демон Хм-м-м.. . Да всего два варианта — подрулевой переключатель или реле! Только они ОБЩИЕ на обе фары.. . Даже не предохранители — они раздельные на левую и правую фару. Если разом «потухли» — .

Ответ от2 ответа Привет! Вот еще темы с нужными ответами:

Популярные марки

Предлагаем ознакомиться с несколькими производителями дополнительных фонарей дальнего света:

  1. Wesem. Эта оптика польского производства зарекомендовала себя с положительной стороны среди наших соотечественников. Она может использоваться как на внедорожниках и кроссоверах, так и на легковых транспортных средствах, грузовых, автобусах, а также спецтехники и сельскохозяйственном оборудовании. Корпус таких изделий выполнен из прочной и качественной пластмассы, что касается непосредственно отражателей, то они сделаны из металла и покрыты специальным антикоррозийным лаком. Стекла фонарей выполняются из стекла, что позволяет обеспечить более высокую прочность и долговечность фар.
  2. Португальский производитель SIM занимается производством светового оборудования для любого транспорта — как для легковых авто, так и для грузовиков и т.д. Если верить официальным данным, то при производстве используется исключительно высококачественное европейское сырье, что позволяет обеспечить фарам высокую надежность, а также долгий срок службы. Продукты компании оснащаются защитным прозрачным стеклом, а также прочным пластмассовым корпусом. Что касается источников освещения, то в изделиях используются галогенки Н1, а внутри расположен цоколь для установки лампочки Т10, применяемой для габаритного освещения.

Цена вопроса

Что касается стоимости, то цены на изделия торговой марки Wesem на сегодняшний день составляют от 600 до 2 тысяч рублей в среднем, в зависимости от модели. Стоимость продуктов SIM более высокая — самые дешевые фонари обойдутся покупателю примерно в 1000 рублей, а стоимость самых дорогих вариантов будет выше 5 тысяч рублей.

Лампа ближнего света “Калина”: причины неисправностей

Перегорание лампы — самая распространенная неисправность. Иногда это начинает происходить слишком часто, что говорит о возникновении дополнительного фактора, служащего причиной поломки.

Важно: при установке галогенных ламп необходимо контролировать чистоту колбы и не допускать загрязнений. Поэтому даже контакт кожи пальцев со стеклом колбы недопустим

Причины, почему не светит лампа ближнего света “Калина”:

  • Выход из строя предохранителя, защищающего цепь питания лампы.
  • Разгерметизация корпуса фары и попадание внутрь грязи и пыли. Колба и отражатель лампы загрязняются, что приводит к ее перегреву и выходу из строя нити накаливания.
  • Нестабильная работа регулятора напряжения генератора. Скачки напряжения бортовой сети сильно ускоряют выход из строя галогенных ламп.
  • Неисправность цепи питания внешних осветительных приборов, например, окисление и плохой контакт штекеров лампы, обрыв провода.

На автомобили ЛАДА “Калина” при сборке устанавливаются 55-ваттные лампы ближнего света от немецкой фирмы OSRAM, рассчитанные на работу при напряжении 12 вольт. Вместо них можно устанавливать лампы модификации Н7, например, Phillips Extreme Vision, GE SportLight. Эти бренды неприятно удивляют ценой ламп, но очень радуют сроком службы и, главное, мощностью светового потока. Последний фактор оказывает решающее влияние на безопасность ночной езды. Можно немного сэкономить, установив на “Калину” лампы российских производителей. Среди них выделяется продукция завода “Маяк”. Лампа ближнего света “Калина” от этой фирмы при вполне демократичной цене практически не уступает зарубежным аналогам.

Совет: не следует слишком увлекаться экономией, выбирая лампы ближнего света. Слишком дешевые лампы от неизвестных производителей требуют частой замены, что перекрывает экономию. Зато качество головного счета будет заметно хуже.

Что необходимо для замены лампы ближнего света “Калина”

Чтобы отремонтировать или поменять лампу ближнего света ЛАДА “Калина”, понадобятся:

  • плоскогубцы;
  • отвертка;
  • набор ключей;
  • чистые текстильные перчатки;
  • спирт;
  • кусок чистой ткани;
  • новые лампы (лапа).

Совет: прежде чем заменить лампу ближнего света, проверьте исправность предохранителя и состояние контактных клемм и колодок.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

  • Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
  • Демонтируйте кнопку, через которую будет включаться оптика.
  • Вмонтируйте другой конец провода в разъем.
  • Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

  • При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
  • При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

  • Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
  • Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Возможные проблемы и способы их устранения

Как быть, если обычные или танковые фары не работают, что делать, если горит ближний, но не горит дальний свет фары, чем обусловлено то, что дальнее освещение работает вместо ДХО? По каким причинам могут одновременно гореть лампы в фары ближнего и дальнего света и что делать, если при включении дальнего освещения ближнее не гаснет?

Для начала разберем основные причины неполадок:

  1. Схема ближнего и дальнего освещения в любом случае будет работоспособной только при использовании рабочих источников освещения. То есть если не работает оптика, в первую очередь нужно проверить лампочки. Качество источников освещения, а также их срок службы может быть разным. Если во время движения перегорел левый источник света, то установите вместо него лампочку из правого фонаря, это позволит обозначить габариты транспортного средства на дороге. В любом случае, вышедшие из строя элементы подлежат замене.
  2. Неполадки в работе реле, возможно, этот элемент перегорел. Ремонт этого устройства, вероятнее всего, не даст результатов, поэтому деталь проще будет поменять.
  3. Вышел из строя предохранительный элемент, эта проблема считается одной из самых распространенных. В случае выхода из строя деталь подлежит замене, поэтому каждый автолюбитель должен иметь в запасе несколько предохранителей разного номинала.
  4. Проблемы в работе переключателя или его поломка, в частности, речь идет о регуляторе, установленном в салоне авто, обычно под рулем. Если вы имеете опыт в области электроники и электротехники, то можете попытаться отремонтировать переключатель своими руками. Обычно его неисправность заключается в повреждении контакта, также есть вероятность, что контакт на штекере подключения к автомобильной проводке просто окислился. Если контакт поврежден, то его необходимо будет перепаять, если окислен — то просто зачистить и заново подключить.
  5. Проблемы в работе электроцепи. Неисправности такого рода также могут быть связаны с окислением контактов либо нарушением целостности проводки. Если ксенон в дальний свет работает одновременно с ближним, то скорей всего, причина кроется в нарушении целостности проводки и замыкании. Кстати, проблему замыкания можно диагностировать по вышедшему из строя предохранительному устройству. Ремонт проводки заключается в определении места обрыва или повреждения электроцепи с дальнейшим восстановлением поврежденного участка. Процедура ремонта также может быть произведена самостоятельно, но если у вас нет опыта в этом деле, то лучше доверить профессионалам.

Бывает в некоторых машинах при включении дальнего света ближний не тухнет. Это сделано заводом-изготовителем, но это на разделенной оптике дальнего и ближнего (автор видео — канал HQS).

Выяснить, почему приборная панель не работает

Независимо от того, имеете ли вы дело с датчиками или индикаторами, основной процесс устранения неполадок всегда будет определяться количеством сбоев, которые происходят одновременно. Так что, если не работает только один указатель или индикатор, вы будете следовать одной основной процедуре и будете следовать другой, если все сразу перестанет работать.

  1. Когда все датчики или сигнальные лампы в вашем автомобиле перестают работать сразу, проблема заключается в том, что все датчики и огни имеют общие черты.

    • Сначала проверьте предохранители . Предохранитель может быть помечен датчиками, кластером или чем-то подобным. Этот предохранитель должен иметь питание с обеих сторон при включенном зажигании.
    • Если с предохранителями все в порядке, проверьте питание на комбинации приборов.
    • Если на комбинации приборов есть питание, проверьте заземление. Плохое заземление может привести к полному отказу или ошибочным показаниям.
    • Когда ничего не помогает, возможно, придется заменить саму комбинацию приборов.
  2. Когда перестает работать только один датчик или индикатор, проблема заключается в плохом датчике или плохом индикаторе.

    • Диагностика одного плохого датчика или сигнальной лампы требует, чтобы вы обнаружили датчик, который подключается к нему.
    • Отключение датчика обычно является первым шагом. В зависимости от того, как работает датчик, отсоединение датчика или его заземление может позволить вам проверить работу датчика.
    • Процедура диагностики для датчиков и датчиков отличается от одного приложения к другому.
    • В некоторых случаях вы можете обнаружить, что проблема была вызвана плохим соединением.
  3. Когда спидометр с физическим тросом не работает, проблема заключается в обрыве троса или плохом спидометре.

    • Если вы можете определить, где кабель спидометра соединяется с коробкой передач, диагностировать эту проблему очень просто.
    • Поворачивая вручную конец кабеля, который вставляется в коробку передач, вы должны начать движение спидометра.
    • Если спидометр не двигается, отсоедините трос от спидометра и поверните его вручную.
    • Если вы не видите один конец поворота, когда вы вручную поворачиваете другой, кабель поврежден внутри. Если он поворачивает, то спидометр плохой.
  4. Одно из этих решений должно решить вашу проблему.

Проблема № 2: не работает одна из фаз ксенона

Диагностика: Ксеноновые фары в отличие от галогеновых ламп накаливания не имеют вольфрамовой нити, поэтому, если лампа не загорелась, а напряжение на нее исправно подавалось, значит вероятнее всего в ней имеется трещина, через которую проходит газ ксенон.

Ксеноновый элемент требует высокого и исправного напряжения, поэтому, если это устройство не работает, в первую очередь следует проверить электронику – протестируйте мультиметром контакт. В некоторых случаях лампочка и воспламенитель соединены вместе и являются одним устройством. В таких случаях их можно заменить только в комплексе.

Проблемы с ксеноном

Лампы ксеноновых фар являются достаточно дорогим удовольствием (от $ 50 до $ 100), а воспламенители еще дороже (цена может быть порядка $ 200!). Поэтому, прежде, чем заниматься заменой убедитесь на 100%, что проблема именно в ксеноне.

Есть надежный способ проверить это: замените «хорошую» лампу, которая работает с другой стороны, на фару, которая не работает. Если теперь устройство работает фара, то вы можете знать наверняка — лампочка, которую вы удалили, была неисправной, и ее необходимо заменить. Еще лучше поменяйте фары местами, тогда картина станет ясной полностью.

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала  на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюсы ДХО:

  1. Вам не надо постоянно думать о том, что вы не забыли, и  включили свет при движении автомобиля. Он включается автоматически.
  2. После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
  3. Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
  4. Лампы будут служить намного дольше.
  5. При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

  • При включении зажигания питание поступает на схему ДХО.
  • Контроллер даёт задержку 10 секунд.
  •  Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
  • Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
  • Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
  • Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

№ П/П Номинал Шелкография Корпус Кол-во Ссылки на детали
1 ATTINY13A-SSU U1 SOIC-8 1 ATTINY13A-SSU
2 BC817 Q1 SOT23-3 1  BC817
3 5V1 D2 LL-34 1 Стабилитрон 5V1
4 47k R1 0805 1 47k
5 22k R2 0805 1 22k
6 1k R3 0805 1 1k
7 100n C1 0603 1 C 0603
8 KEY-7.0*3.5*3.5 KEY1 KEY-7.0*3.5*3.5 1
9 4k7 R4 0805 1 4k7
10 100 R5 0805 1 100R
11 IRF4905STRLPBF Q2 TO-263-2 1 IRF4905STRLPBF
12 LL4148 D1 LL-34 1 LL4148

Купить готовое ДХО дальний свет в полнакала на 12 вольт можно здесь

Купить КИТ набор ДХО дальний свет в полнакала на 12 вольт можно здесь

ДХО 24 вольта на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

№ П/П Номинал Шелкография Корпус Кол-во Ссылки на детали
1 BC817 Q1 SOT23-3 1 BC817
2 5V1 D2 LL-34 1 Стабилитрон 5V1
3 110k R1 0805 1 R 0805
4 22k R2 0805 1 R 0805
5 2k2 R3 0805 1 R 0805
6 LL4148 D1 LL-34 1 LL4148
7 100n C1 0603 1 C 0603
8 KEY-7.0*3.5*3.5 KEY1 KEY-7.0*3.5*3.5 1 KEY-7.0*3.5*3.5
9 4k7 R4 0805 1 R 0805
10 51 R5 0805 1 R 0805
11 10V D3 LL-34 1 Стабилитрон 10V
12 IRF4905STRLPBF Q2 TO-263-2 1 IRF4905STRLPBF
13 ATTINY13A-SSU U1 SOIC-8 1 ATTINY13A-SSU

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

Скачать архив . Внутри лежат: схема, верхний и нижний слой, файл Gerber, и файлы для прошивки.
