Руководство, как подключить тахометр на дизельный и бензиновый двигатель

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Как подключить дополнительный тахометр

Штатной комплектацией некоторых транспортных средств не предусматривается наличие тахометра. Однако этот прибор приносит пользу водителю, показывая обороты агрегата в определенное время. Если на автомобиле отсутствует или установлен штатный тахометр, который не нравится, всегда можно произвести подключение дополнительного. Для подключения дополнительного тахометра потребуются новый выносной тахометр, нож, паяльник, отвертки, провода, гаечные ключи. Вначале нужно посетить магазин, где продаются автомобильные комплектующие. Обычно в каждом из них представлен большой выбор выносных тахометров. Нужно выбрать прибор, лучше всего соответствующий салону автомобиля. Кроме того необходимо уделить внимание на красную лампочку, которая должна загораться в тот момент, достижения двигателем автомобиля предельных оборотов. Нужно внимательно изучить инструкцию, прилагаемую к приобретенному тахометру. При выборе самой простейшей модели, можно произвести ее подключение с помощью штекера, устанавливаемого в прикуривателе. Этим тахометром производиться измерение разницы напряжений тока и осуществляется ее перевод в обороты силового агрегата. Провода тахометра, можно напаять прямо на провода прикуривателя, для достижения наименьшей погрешности во время работы. Далее необходимо вынуть из гнезда колодку прикуривателя, произведя предварительное обесточивание бортовой системы питания. С этой целью производится снятие отрицательной клеммы с аккумулятора. На проводах необходимо сделать небольшие надрезы, для снятия части изоляции. Затем нужно спаять красный провод с красным, а синий с черным. Иногда вместо синего или черного провода бывает коричневый. Выполненные соединения необходимо тщательно заизолировать и уложить их таким образом, чтобы между ними не было соприкосновения. Для достижения наибольшей точности, должна быть выполнена полная установка тахометра. На торпеде надо выбрать место, где будет закреплен корпус прибора. Необходимо аккуратно просверлить отверстие под провода и снять торпеду. Далее через просверленное в торпеде отверстие необходимо вставить пучок с проводами. Лучше подложить туда резиновую прокладку. Для ее изготовления можно использовать изоляцию от провода, имеющего большое сечение. Эта прокладка не допустит, того чтобы перетирались провода. Теперь нужно разобраться с проводкой. Провод тахометра красного цвета, нужно запаять на плюсе зажигания, зеленого, на выходе катушки зажигания, белого на габариты или подсветку приборов и черного на массу. Нужно отметить, что вышеприведенная распиновка проводов является приблизительной, и она может изменяться исходя из модели тахометра. После этого можно произвести установку торпеды на прежнее место, задекорировать тахометр по своему усмотрению и проверить его работу.

ZenDen › Блог › Инструкция для тахометра RL-HM032R к Sea PRO OTH 9,9 S

Приобрел сами знаете где тахометр для ПЛМ. Инструкция по установке ничего сложно…а вот в меню все не так просто, поэтому вот перевод сделал. Может кому интересно будет.

Тахометр RL-HM032R ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ

Тахометр RL-HM032R

I. Настройки рабочих тактов 1. Нажмите MENU шесть раз при горящем индикаторе TOT и негодящей подсветке для входа в интерфейс управления рабочими тактами. По умолчанию установлено 1P1R 2. Для входа в режим установки тактов нажмите и удерживаете MENU в режиме управления рабочими тактами до тех пор, пока заданные по умолчанию установки 1P1R не начнет мигать. Кратковременно нажатие SET позволит выбрать режим. 3. Возможные режимы

1P1R 1 искра на один оборот 6P1R 6 искр на один оборот 2P1R 2 искры на один оборот 3P2R 3 искры на два оборота 3P1R 3 искры на один оборот 5P2R 5 искр на два оборота 4P1R 4 искры на один оборот 1P2R 1 искра на 2 оборота

II. Частота обновления данных о вращении коленчатого вала (КВ) 1. Нажмите MENU семь раз при горящем индикаторе TOT и негодящей подсветке для входа в настройки частоты обновления данных о вращении коленчатого вала. Частота обновления по умолчанию 0,5 сек. 2. Для входа в режим частоты обновления данных о вращении коленчатого вала нажмите и удерживайте MENU до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET позволит выбрать режим. 3. Частота обновления может быть установлена: 1.0 – обновление каждую секунду 0,5 – обновление каждые ½ секунды

III. Обороты в минуту 1. RPM – показывает текущее количество оборотов КВ 2. При выключенном ПЛМ ЖК-дисплей переходит из режима RPM в режим TOT автоматически, где отображается общее количество моточасов.

Водонепроницаемый

IV. Максимальные обороты КВ 1. Для просмотра максимального количества оборотов нажмите MENU пять раз при горящем индикаторе TOT и негодящей подсветке. Здесь отображается максимальное количество оборотов КВ с последнего запуска ПЛМ. 2. Всякий раз при выключении и включении ПЛМ данные обновляются.

V. Предупреждение о превышении допустимого количества оборотов КВ 1. Для установки сигнала о предупреждении превышения количества оборотов КВ нажмите MENU четыре раза при горящем индикаторе TOT и негодящей подсветке. По умолчанию сигнал о превышении оборотов стоит на 8500 об/мин. 2. Для установки числа максимальных оборотов нажмите и удерживайте MENU в режиме редактирования оповещения числа до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET для увеличения и MENU для уменьшения сигнализатора допустимых оборотов. 3. При превышении числа установленных допустимых оборотов индикатор RPM и число оборотов начнет мигать. Индикация будет мигать 5 раз 3 секунды, затем прекратит мигать на 3 секунда, и так циклически будет повторяться.

VI. Дисплей моточасов При выключенном ПЛМ ЖК-дисплей показывает общее количество наработанных моточасов.

С подсветкой

VII. Подсветка Однократное нажатие MENU или SET включает подсветку, которая выключится автоматически.

VIII. Таймер наработки ПЛМ 1. При выключенной подсветке и горящем индикаторе TOT дважды нажмите MENU. Отобразится время работы. 2. Длительное нажатие MENU в этом режиме сбросит таймер.

IX. Дисплей межсервисного интервала и его установки. 1. При горящем индикаторе TOT и негодящей подсветке трижды нажмите MENU для перехода в режим установки межсервисного интервала SVC, который ведет обратный отчет. 2. Длительное нажатие MENU для входа в режим редактирования межсервисного интервала SVC. Данные на дисплее начнут мигать. Для увеличения нажмите SET для уменьшения MENU. 3. По умолчанию межсервисный интервал установлен на 20 м/ч. Возможный диапазон установки 0-200 м/ч. После установки необходимого значения тахиметр автоматически перейдет в режим TOT, что означает подтверждение успешной установки межсервисного интервала. При наработке ПЛМ до установленного значения дисплей начнет мигать. 4. Для отключения оповещения нажмите SET или MENU. 5. При отключении оповещения таймер меж сервисного интервала автоматически начнет обратный отчет заново заданным ранее диапазоном до ТО. 6. Если интервал установлен на 0H то обратный отчет до ТО отключен.

X. При остановке ПЛМ и отсутствии действий с тахиметром в течении 10 секунд ЖК-дисплей автоматически сохранит все данные и перейдет в режим TOT (режим моточасов).

Комплектация: Тахометр 1 шт. Батарея CR2032 1 шт. Липучка на скотче для крепления к ПЛМ — 1 комплект Хомут пластиковый 2 шт.

Сегодня будем ставить! Видос может сниму

Подключение тахометра к генератору.

Подключение тахометра к генератору.

Сообщение Snake » 07.12.2013, 20:59:46 #1

Стояла приборка от Б3, приобрел родную с тахой. Только вот таха не работает. Собственно вопрос: куда на генераторе подключать проводок от тахи?В жгуте приборки я провод нашел. На генераторе три контакта, ни от одного толку нет. Тахометр рабочий, потому как если на провод тахи подать плюс и эти провода потереть друг о друга, создавая тем самым короткие прерывания подачи напряжения то стрелка дергается. поднимается. Надеюсь понятно объяснил.Может у меня генератор не родной еще стоит. Ведь и такое возможно.И в одной оплетке вместе с силовым красным проводом что к гене крепится торчат еще два обычных провода, оборваны. Провод на лампочку зарядки проведен отдельно.Я визуально помню размещение проводов на гене, может кто фото генератора сбросит для сравнения.

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

  • отсутствие реакции стрелки на изменение количества оборотов двигателя;
  • хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
  • явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

  1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  • отсутствие хорошего контакта на минусовой клемме аккумулятора;
  • окисление или подгорание коричневого провода на катушке зажигания;
  • подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  • износ подшипника вала трамблёра;
  • замыкание красного провода, питающего прибор, на «массу» автомобиля;
  • неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

  1. Разобрать распределитель зажигания.
  2. Проверить состояние контактов прерывателя.
  3. Зачистить контакты.
  4. Произвести регулировку зазоров между контактами.
  5. Проверить исправность конденсатора, установленного в прерывателе.
  6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Тахометр для дизельного двигателя – принцип работы, разновидности + видео

В отличие от других устройств, устанавливаемых на автомобили, тахометр для дизельного двигателя подключается через генератор. Сам прибор предназначен для определения, с какой частотой вращается коленчатый вал. Иначе говоря, тахометр показывает число оборотов за определенный промежуток времени.

Видеть показания тахометра можно прямо во время движения, он располагается возле спидометра на панели приборов. Для снятия показаний используются различные типы датчиков, в зависимости от этого способ измерения может быть бесконтактный или контактный. Тахометры используются не только в автомобилях, но и в других устройствах, где требуется контроль над скоростью вращения.

Тем не менее, именно в авто этот прибор нашел самое широкое применение. Ни одна современная машина не обходится без этого устройства, позволяющего контролировать работу двигателя и своевременно осуществлять переключение передач. Все это помогает увеличить срок службы, способствует экономии топлива, обеспечивает безопасность движения.

Существует очень много разновидностей этих устройств, которые применяются в определенных случаях.

Самый первый тахометр был центробежным, где энергия, поступающая от механизма, передается через ось. Воздействие на стрелку в каждом случае производится по-разному, в зависимости от конструкции прибора.

Причины неисправности прибора

Определить наличие неисправности можно по внезапным скачкам стрелки либо отсутствию показаний при работающем двигателе.

Если в машине стрелка механического тахометра находится на нулевой отметке, повреждена одна из конструктивных деталей, например, сломан гибкий вал, есть износ деталей червячной передачи.

Электронный индикатор перестает функционировать по следующим причинам:

Электронный тахометр

  • Механическое повреждение экрана.
  • Нарушение целостности деталей блока измерения под защитным стеклом внутри панели приборов.
  • Проблемы с проводами подключения тахометра, плохая передача энергии через контактную группу из-за ее окисления.
  • Разрыв изоляции проводов, соединяющих трамблер и свечи зажигания.
  • Применение силиконовых кабелей зажигания взамен обычных.
  • Поломка датчика коленчатого вала двигателя.

В последнем случае стрелка прибора начинает давать резко изменяющиеся показания даже на холостых оборотах.

На автомашинах со схемой подключения от генератора при его поломке перестанет работать и тахометр. О неисправности подскажет низкий заряд АКБ и включение предупреждающих лампочек на приборной панели.

Что такое датчик тахометра

Датчиком тахометра называют любое устройство, предназначенное для регистрации важных сигналов, необходимых для работы измерительного прибора. Среди таких датчиков можно выделить датчик холостого хода и датчик коленчатого вала.

Датчик коленчатого вала фиксирует угловое положение коленвала в определенные моменты времени. Датчик может устанавливаться в задней или передней части двигателя, чаще всего, возле маховика. Такое устройство позволяет произвести точное измерение числа оборотов и передать соответствующий сигнал на приборную панель автомобиля.

Датчик холостого хода устанавливается в системе впуска машины. Он также принимает участие в определении числа оборотов коленчатого вала по количеству подаваемого топлива. Датчик холостого хода устанавливается на карбюраторе двигателя и посредством проводов посылает, необходимый для работы тахометра, импульс.

Другой вариант подключения устройства предусматривает его соединение с электронным блоком управления двигателем. Найти его не сложно, так как из него будет торчать ни один провод. Таким образом, датчик работает в тесном взаимодействии с ЭБУ и передает соответствующие показания на измерительные приборы.

Вот, пожалуй, все, что необходимо знать о тахометре автомобиля

Как вы видите, при должном внимание это довольно простое и важное устройство, пренебрегать которым совсем не стоит

Тахометр – это измерительное устройство используемое для определения частоты вращения подвижных деталей в механизмах и агрегатах. Обычно результаты его замеров вычисляются количеством оборотов в минуту. Устройство используется в автомобилях, мотоциклах, тракторах, комбайнах, морских и речных судах, самолетах, вертолетах и прочей технике с двигателем внутреннего сгорания. Его наличие позволяет контролировать пределы нагрузки в работе мотора, для увеличения его срока службы.

Зачем нужен тахометр в автомобиле

Устройство можно встретить на приборной панели практически каждого автомобиля за редким исключением. Оно используется водителем для контроля за работой двигателя. Дело в том, что эксплуатация мотора на повышенных оборотах несет опасность его повреждения. Следя за тахометром можно регулировать нажатие педали газа таким образом, чтобы коленвал оборачивался в безопасном режиме.

Наличие тахометра в автомобиле обеспечивает:
  • Продления срока эксплуатации мотора.
  • Оптимизацию расхода горючего.
  • Выбор правильного режима езды в зависимости от нагрузки.
  • Исключение ударного воздействия на трансмиссию при переключении передач.

Тахометры автомобилей имеют цифровую шкалу, последние числа и деления на которой отмечены красным цветом. Так на приборе выделяются критические обороты для данного двигателя. При достижении такого рабочего уровня коленчатый вал вращается на придельной для мотора скорости. Это сопровождается ускорением нагрева и увеличением вибрации, что способно вывести из строя поршневую группу, клапана, ГРМ и т.д. Глядя на тахометр, водитель может предотвратить такую нагрузку и вовремя перейти на более высокую передачу, сбросив при этом педаль газа.

После определенного предела оборотов, разного для каждого двигателя, тот начинает более интенсивно сжигать горючее. Контролируя вращение коленвала по тахометру, можно не допускать режим работы, при котором автомобиль начнет потреблять больше топлива.

С помощью тахометра подбираются оптимальные обороты двигателя для начала движения или подъема под гору. От этих данных зависит и удачный момент для переключения между передачами.

Показания тахометра особенно важны при вождении автомобиля с прицепом. В технической документации к машине можно увидеть информацию такого рода «120 лошадиных сил при 3500 об/мин». При достижении именно такого вращения коленвала можно добиться от двигателя самого высокого тягового усилия. То есть, двигаясь под гору в режиме 3500 об/мин, а не больше, можно безопасно для двигателя вытянуть нагрузку.

В автомобилях без тахометра контролировать нагрузку на двигатель приходится на слух, что при достаточной звукоизоляции салона сложно. Водителю нужно определять усиление по реву двигателя и только в этот момент переходить на более высокую передачу.

Устройство и виды тахометров

Главной частью прибора является датчик, установленный непосредственно возле коленчатого вала. Он считывает частоту вращения коленвала и с помощью электрических импульсов или механических связующих передает информацию на панель.

Существует 3 типа тахометров:
  1. Механические.
  2. Аналоговые.
  3. Цифровые.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. На рабочем сайте 1xbet достаточно широкая линия: здесь есть около 35 различных видов спорта. Роспись тоже впечатляет, и, конечно же, самое большое количество событий связано именно с футболом

Однако и для других направлений есть из чего выбрать.  Также вам стоит обратить внимание на киберспортивные события, поскольку это направление только набирает популярность: игр становится всё больше, как и событий по ним.  Делать ставки с 1хбет не только весело и комфортно, но и максимально выгодно. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Простой метроном скорости

Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:

  • индукционный;
  • электромагнитный;
  • электронный;
  • оптический.

Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств. Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:

  1. Автомобили, самолёты, тракторы, поезда, лёгкие рельсовые транспортные средства и их ремонт.
  2. Лазерные инструменты.
  3. Медицинское применение. Гематахометр — устройство, установленное в артерию или вену, оценивает скорость движения крови по вращающейся турбине. Показания используются для диагностики проблем кровообращения, таких как тромбофлебит.
  4. Аналоговая запись звука, измеряющая скорость аудиокассеты.
  5. Оценка скорости и объёма трафика.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Руководство, как подключить тахометр на дизельный и бензиновый двигатель

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Как подключить дополнительный тахометр

Штатной комплектацией некоторых транспортных средств не предусматривается наличие тахометра. Однако этот прибор приносит пользу водителю, показывая обороты агрегата в определенное время. Если на автомобиле отсутствует или установлен штатный тахометр, который не нравится, всегда можно произвести подключение дополнительного. Для подключения дополнительного тахометра потребуются новый выносной тахометр, нож, паяльник, отвертки, провода, гаечные ключи. Вначале нужно посетить магазин, где продаются автомобильные комплектующие. Обычно в каждом из них представлен большой выбор выносных тахометров. Нужно выбрать прибор, лучше всего соответствующий салону автомобиля. Кроме того необходимо уделить внимание на красную лампочку, которая должна загораться в тот момент, достижения двигателем автомобиля предельных оборотов. Нужно внимательно изучить инструкцию, прилагаемую к приобретенному тахометру. При выборе самой простейшей модели, можно произвести ее подключение с помощью штекера, устанавливаемого в прикуривателе. Этим тахометром производиться измерение разницы напряжений тока и осуществляется ее перевод в обороты силового агрегата. Провода тахометра, можно напаять прямо на провода прикуривателя, для достижения наименьшей погрешности во время работы. Далее необходимо вынуть из гнезда колодку прикуривателя, произведя предварительное обесточивание бортовой системы питания. С этой целью производится снятие отрицательной клеммы с аккумулятора. На проводах необходимо сделать небольшие надрезы, для снятия части изоляции. Затем нужно спаять красный провод с красным, а синий с черным. Иногда вместо синего или черного провода бывает коричневый. Выполненные соединения необходимо тщательно заизолировать и уложить их таким образом, чтобы между ними не было соприкосновения. Для достижения наибольшей точности, должна быть выполнена полная установка тахометра. На торпеде надо выбрать место, где будет закреплен корпус прибора. Необходимо аккуратно просверлить отверстие под провода и снять торпеду. Далее через просверленное в торпеде отверстие необходимо вставить пучок с проводами. Лучше подложить туда резиновую прокладку. Для ее изготовления можно использовать изоляцию от провода, имеющего большое сечение. Эта прокладка не допустит, того чтобы перетирались провода. Теперь нужно разобраться с проводкой. Провод тахометра красного цвета, нужно запаять на плюсе зажигания, зеленого, на выходе катушки зажигания, белого на габариты или подсветку приборов и черного на массу. Нужно отметить, что вышеприведенная распиновка проводов является приблизительной, и она может изменяться исходя из модели тахометра. После этого можно произвести установку торпеды на прежнее место, задекорировать тахометр по своему усмотрению и проверить его работу.

ZenDen › Блог › Инструкция для тахометра RL-HM032R к Sea PRO OTH 9,9 S

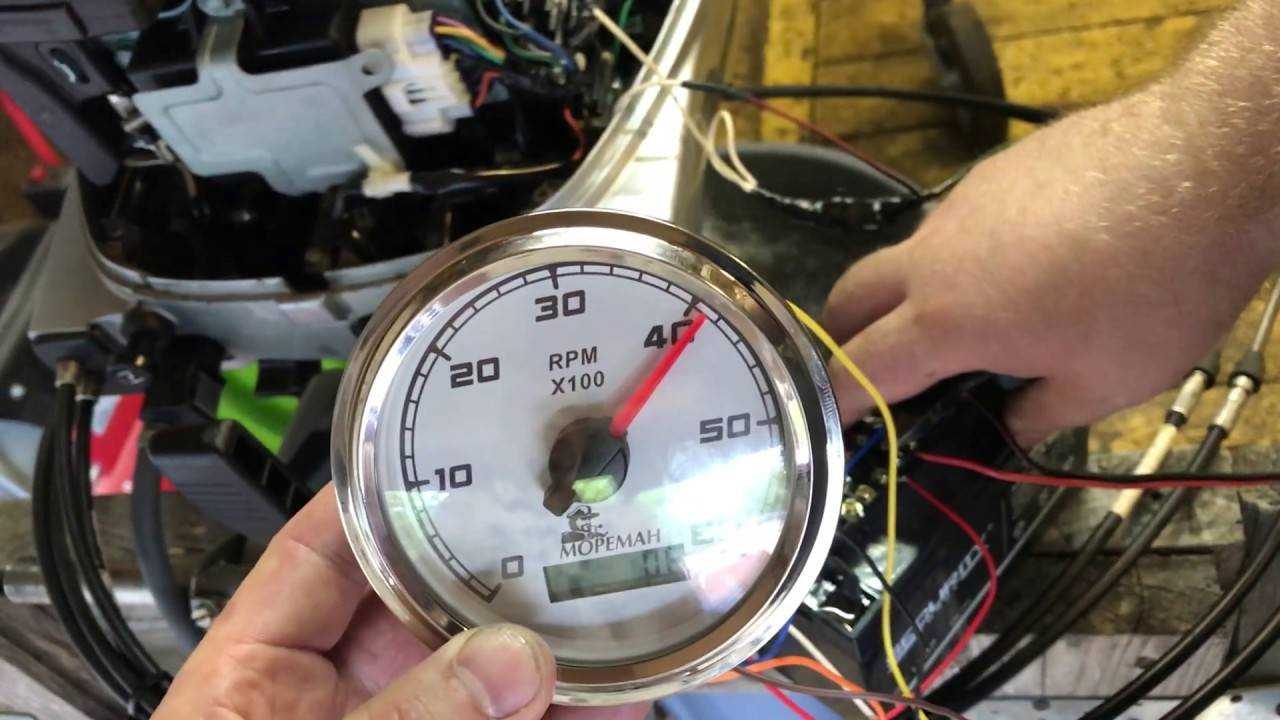

Приобрел сами знаете где тахометр для ПЛМ. Инструкция по установке ничего сложно…а вот в меню все не так просто, поэтому вот перевод сделал. Может кому интересно будет.

Тахометр RL-HM032R ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ

Тахометр RL-HM032R

I. Настройки рабочих тактов 1. Нажмите MENU шесть раз при горящем индикаторе TOT и негодящей подсветке для входа в интерфейс управления рабочими тактами. По умолчанию установлено 1P1R 2. Для входа в режим установки тактов нажмите и удерживаете MENU в режиме управления рабочими тактами до тех пор, пока заданные по умолчанию установки 1P1R не начнет мигать. Кратковременно нажатие SET позволит выбрать режим. 3. Возможные режимы

1P1R 1 искра на один оборот 6P1R 6 искр на один оборот 2P1R 2 искры на один оборот 3P2R 3 искры на два оборота 3P1R 3 искры на один оборот 5P2R 5 искр на два оборота 4P1R 4 искры на один оборот 1P2R 1 искра на 2 оборота

II. Частота обновления данных о вращении коленчатого вала (КВ) 1. Нажмите MENU семь раз при горящем индикаторе TOT и негодящей подсветке для входа в настройки частоты обновления данных о вращении коленчатого вала. Частота обновления по умолчанию 0,5 сек. 2. Для входа в режим частоты обновления данных о вращении коленчатого вала нажмите и удерживайте MENU до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET позволит выбрать режим. 3. Частота обновления может быть установлена: 1.0 – обновление каждую секунду 0,5 – обновление каждые ½ секунды

III. Обороты в минуту 1. RPM – показывает текущее количество оборотов КВ 2. При выключенном ПЛМ ЖК-дисплей переходит из режима RPM в режим TOT автоматически, где отображается общее количество моточасов.

Водонепроницаемый

IV. Максимальные обороты КВ 1. Для просмотра максимального количества оборотов нажмите MENU пять раз при горящем индикаторе TOT и негодящей подсветке. Здесь отображается максимальное количество оборотов КВ с последнего запуска ПЛМ. 2. Всякий раз при выключении и включении ПЛМ данные обновляются.

V. Предупреждение о превышении допустимого количества оборотов КВ 1. Для установки сигнала о предупреждении превышения количества оборотов КВ нажмите MENU четыре раза при горящем индикаторе TOT и негодящей подсветке. По умолчанию сигнал о превышении оборотов стоит на 8500 об/мин. 2. Для установки числа максимальных оборотов нажмите и удерживайте MENU в режиме редактирования оповещения числа до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET для увеличения и MENU для уменьшения сигнализатора допустимых оборотов. 3. При превышении числа установленных допустимых оборотов индикатор RPM и число оборотов начнет мигать. Индикация будет мигать 5 раз 3 секунды, затем прекратит мигать на 3 секунда, и так циклически будет повторяться.

VI. Дисплей моточасов При выключенном ПЛМ ЖК-дисплей показывает общее количество наработанных моточасов.

С подсветкой

VII. Подсветка Однократное нажатие MENU или SET включает подсветку, которая выключится автоматически.

VIII. Таймер наработки ПЛМ 1. При выключенной подсветке и горящем индикаторе TOT дважды нажмите MENU. Отобразится время работы. 2. Длительное нажатие MENU в этом режиме сбросит таймер.

IX. Дисплей межсервисного интервала и его установки. 1. При горящем индикаторе TOT и негодящей подсветке трижды нажмите MENU для перехода в режим установки межсервисного интервала SVC, который ведет обратный отчет. 2. Длительное нажатие MENU для входа в режим редактирования межсервисного интервала SVC. Данные на дисплее начнут мигать. Для увеличения нажмите SET для уменьшения MENU. 3. По умолчанию межсервисный интервал установлен на 20 м/ч. Возможный диапазон установки 0-200 м/ч. После установки необходимого значения тахиметр автоматически перейдет в режим TOT, что означает подтверждение успешной установки межсервисного интервала. При наработке ПЛМ до установленного значения дисплей начнет мигать. 4. Для отключения оповещения нажмите SET или MENU. 5. При отключении оповещения таймер меж сервисного интервала автоматически начнет обратный отчет заново заданным ранее диапазоном до ТО. 6. Если интервал установлен на 0H то обратный отчет до ТО отключен.

X. При остановке ПЛМ и отсутствии действий с тахиметром в течении 10 секунд ЖК-дисплей автоматически сохранит все данные и перейдет в режим TOT (режим моточасов).

Комплектация: Тахометр 1 шт. Батарея CR2032 1 шт. Липучка на скотче для крепления к ПЛМ — 1 комплект Хомут пластиковый 2 шт.

Сегодня будем ставить! Видос может сниму

Подключение тахометра к генератору.

Подключение тахометра к генератору.

Сообщение Snake » 07.12.2013, 20:59:46 #1

Стояла приборка от Б3, приобрел родную с тахой. Только вот таха не работает. Собственно вопрос: куда на генераторе подключать проводок от тахи?В жгуте приборки я провод нашел. На генераторе три контакта, ни от одного толку нет. Тахометр рабочий, потому как если на провод тахи подать плюс и эти провода потереть друг о друга, создавая тем самым короткие прерывания подачи напряжения то стрелка дергается. поднимается. Надеюсь понятно объяснил.Может у меня генератор не родной еще стоит. Ведь и такое возможно.И в одной оплетке вместе с силовым красным проводом что к гене крепится торчат еще два обычных провода, оборваны. Провод на лампочку зарядки проведен отдельно.Я визуально помню размещение проводов на гене, может кто фото генератора сбросит для сравнения.

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

  • отсутствие реакции стрелки на изменение количества оборотов двигателя;
  • хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
  • явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

  1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  • отсутствие хорошего контакта на минусовой клемме аккумулятора;
  • окисление или подгорание коричневого провода на катушке зажигания;
  • подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  • износ подшипника вала трамблёра;
  • замыкание красного провода, питающего прибор, на «массу» автомобиля;
  • неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

  1. Разобрать распределитель зажигания.
  2. Проверить состояние контактов прерывателя.
  3. Зачистить контакты.
  4. Произвести регулировку зазоров между контактами.
  5. Проверить исправность конденсатора, установленного в прерывателе.
  6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Тахометр для дизельного двигателя – принцип работы, разновидности + видео

В отличие от других устройств, устанавливаемых на автомобили, тахометр для дизельного двигателя подключается через генератор. Сам прибор предназначен для определения, с какой частотой вращается коленчатый вал. Иначе говоря, тахометр показывает число оборотов за определенный промежуток времени.

Видеть показания тахометра можно прямо во время движения, он располагается возле спидометра на панели приборов. Для снятия показаний используются различные типы датчиков, в зависимости от этого способ измерения может быть бесконтактный или контактный. Тахометры используются не только в автомобилях, но и в других устройствах, где требуется контроль над скоростью вращения.

Тем не менее, именно в авто этот прибор нашел самое широкое применение. Ни одна современная машина не обходится без этого устройства, позволяющего контролировать работу двигателя и своевременно осуществлять переключение передач. Все это помогает увеличить срок службы, способствует экономии топлива, обеспечивает безопасность движения.

Существует очень много разновидностей этих устройств, которые применяются в определенных случаях.

Самый первый тахометр был центробежным, где энергия, поступающая от механизма, передается через ось. Воздействие на стрелку в каждом случае производится по-разному, в зависимости от конструкции прибора.

Причины неисправности прибора

Определить наличие неисправности можно по внезапным скачкам стрелки либо отсутствию показаний при работающем двигателе.

Если в машине стрелка механического тахометра находится на нулевой отметке, повреждена одна из конструктивных деталей, например, сломан гибкий вал, есть износ деталей червячной передачи.

Электронный индикатор перестает функционировать по следующим причинам:

Электронный тахометр

  • Механическое повреждение экрана.
  • Нарушение целостности деталей блока измерения под защитным стеклом внутри панели приборов.
  • Проблемы с проводами подключения тахометра, плохая передача энергии через контактную группу из-за ее окисления.
  • Разрыв изоляции проводов, соединяющих трамблер и свечи зажигания.
  • Применение силиконовых кабелей зажигания взамен обычных.
  • Поломка датчика коленчатого вала двигателя.

В последнем случае стрелка прибора начинает давать резко изменяющиеся показания даже на холостых оборотах.

На автомашинах со схемой подключения от генератора при его поломке перестанет работать и тахометр. О неисправности подскажет низкий заряд АКБ и включение предупреждающих лампочек на приборной панели.

Что такое датчик тахометра

Датчиком тахометра называют любое устройство, предназначенное для регистрации важных сигналов, необходимых для работы измерительного прибора. Среди таких датчиков можно выделить датчик холостого хода и датчик коленчатого вала.

Датчик коленчатого вала фиксирует угловое положение коленвала в определенные моменты времени. Датчик может устанавливаться в задней или передней части двигателя, чаще всего, возле маховика. Такое устройство позволяет произвести точное измерение числа оборотов и передать соответствующий сигнал на приборную панель автомобиля.

Датчик холостого хода устанавливается в системе впуска машины. Он также принимает участие в определении числа оборотов коленчатого вала по количеству подаваемого топлива. Датчик холостого хода устанавливается на карбюраторе двигателя и посредством проводов посылает, необходимый для работы тахометра, импульс.

Другой вариант подключения устройства предусматривает его соединение с электронным блоком управления двигателем. Найти его не сложно, так как из него будет торчать ни один провод. Таким образом, датчик работает в тесном взаимодействии с ЭБУ и передает соответствующие показания на измерительные приборы.

Вот, пожалуй, все, что необходимо знать о тахометре автомобиля

Как вы видите, при должном внимание это довольно простое и важное устройство, пренебрегать которым совсем не стоит

Тахометр – это измерительное устройство используемое для определения частоты вращения подвижных деталей в механизмах и агрегатах. Обычно результаты его замеров вычисляются количеством оборотов в минуту. Устройство используется в автомобилях, мотоциклах, тракторах, комбайнах, морских и речных судах, самолетах, вертолетах и прочей технике с двигателем внутреннего сгорания. Его наличие позволяет контролировать пределы нагрузки в работе мотора, для увеличения его срока службы.

Зачем нужен тахометр в автомобиле

Устройство можно встретить на приборной панели практически каждого автомобиля за редким исключением. Оно используется водителем для контроля за работой двигателя. Дело в том, что эксплуатация мотора на повышенных оборотах несет опасность его повреждения. Следя за тахометром можно регулировать нажатие педали газа таким образом, чтобы коленвал оборачивался в безопасном режиме.

Наличие тахометра в автомобиле обеспечивает:
  • Продления срока эксплуатации мотора.
  • Оптимизацию расхода горючего.
  • Выбор правильного режима езды в зависимости от нагрузки.
  • Исключение ударного воздействия на трансмиссию при переключении передач.

Тахометры автомобилей имеют цифровую шкалу, последние числа и деления на которой отмечены красным цветом. Так на приборе выделяются критические обороты для данного двигателя. При достижении такого рабочего уровня коленчатый вал вращается на придельной для мотора скорости. Это сопровождается ускорением нагрева и увеличением вибрации, что способно вывести из строя поршневую группу, клапана, ГРМ и т.д. Глядя на тахометр, водитель может предотвратить такую нагрузку и вовремя перейти на более высокую передачу, сбросив при этом педаль газа.

После определенного предела оборотов, разного для каждого двигателя, тот начинает более интенсивно сжигать горючее. Контролируя вращение коленвала по тахометру, можно не допускать режим работы, при котором автомобиль начнет потреблять больше топлива.

С помощью тахометра подбираются оптимальные обороты двигателя для начала движения или подъема под гору. От этих данных зависит и удачный момент для переключения между передачами.

Показания тахометра особенно важны при вождении автомобиля с прицепом. В технической документации к машине можно увидеть информацию такого рода «120 лошадиных сил при 3500 об/мин». При достижении именно такого вращения коленвала можно добиться от двигателя самого высокого тягового усилия. То есть, двигаясь под гору в режиме 3500 об/мин, а не больше, можно безопасно для двигателя вытянуть нагрузку.

В автомобилях без тахометра контролировать нагрузку на двигатель приходится на слух, что при достаточной звукоизоляции салона сложно. Водителю нужно определять усиление по реву двигателя и только в этот момент переходить на более высокую передачу.

Устройство и виды тахометров

Главной частью прибора является датчик, установленный непосредственно возле коленчатого вала. Он считывает частоту вращения коленвала и с помощью электрических импульсов или механических связующих передает информацию на панель.

Существует 3 типа тахометров:
  1. Механические.
  2. Аналоговые.
  3. Цифровые.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. На рабочем сайте 1xbet достаточно широкая линия: здесь есть около 35 различных видов спорта. Роспись тоже впечатляет, и, конечно же, самое большое количество событий связано именно с футболом

Однако и для других направлений есть из чего выбрать.  Также вам стоит обратить внимание на киберспортивные события, поскольку это направление только набирает популярность: игр становится всё больше, как и событий по ним.  Делать ставки с 1хбет не только весело и комфортно, но и максимально выгодно. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Простой метроном скорости

Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:

  • индукционный;
  • электромагнитный;
  • электронный;
  • оптический.

Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств. Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:

  1. Автомобили, самолёты, тракторы, поезда, лёгкие рельсовые транспортные средства и их ремонт.
  2. Лазерные инструменты.
  3. Медицинское применение. Гематахометр — устройство, установленное в артерию или вену, оценивает скорость движения крови по вращающейся турбине. Показания используются для диагностики проблем кровообращения, таких как тромбофлебит.
  4. Аналоговая запись звука, измеряющая скорость аудиокассеты.
  5. Оценка скорости и объёма трафика.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
