Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

• повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
• позволяет авто быстрее разгоняться на старте;
• автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

• несколько увеличивается расход топлива;
• при разгоне машина хуже управляется;
• дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Попытаюсь растолковать почему так .

При сборке и регулировке редутора, первоначально гайка хвостовика зятягивается с приличным усилием до 25 — 30 кг/м . Необходимо сжать распорную втулку подшипников хвостовика, чтобы создать преднатяг в пошипниках до определенного сопротивления началу проворачивания хвостовика . В дальнейшем такое усилие при затягивании гайки хвостовика не требуется, и даже недопустимо . По тому что можно деформировать (сжать) распорную втулку . И тогда полная разборка редуктора, замена распорной втулки, и полная регулировка .

По этому гайгу подтягиваем до усилия 4 — 6 кг/м (динамометрическим ключём) Гайку необходимо заменить на новую, так как на старой пластмассовое котровочное кольцо уже обжато и гайка непременно ослабнет снова .

Что может выть в заднем мосту Редуктор моста такая зараза, когда начинает выть, задумываешься что этому редуктору надо, как устранить вой который начинает резать слух при езде на машине. Мало мастеров что занимаются регулировкой редуктора, так как надо знать, чувствовать зазоры между планитаркой и коничкой, затяжку подшипников. Обычно вой начинается из-за плохого масла, износа конички и планитарки, или неправильной затяжки гайки на хвостовике конички, если гайку перетянуть, сильно стянуть конусные подшипники редуктор может заклинить, слабо затянуть будит подвывать редуктор, гайку затягивают так чтобы не было люфта и в тоже время легко прокручивался от руки редуктор.

Дам заводскую инструкцию регулировки редуктора, надеюсь, сможете сами в домашних условиях починить и отрегулировать редуктор моста. Почему после замены сальника редуктора ВАЗ 2107 на скорости от 100 до 110 воет мост? Значит перетянули или наоборот не дотянули гайку хвостовика, редуктор такой гад, что сразу начинает выть чуть что не так. Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке. Детали редуктора показаны на рис. 3-72. Смажьте трансмиссионными маслом и установите через окна в коробку дифференциала шестерни полуосей с опорными шайбами и сателлиты.

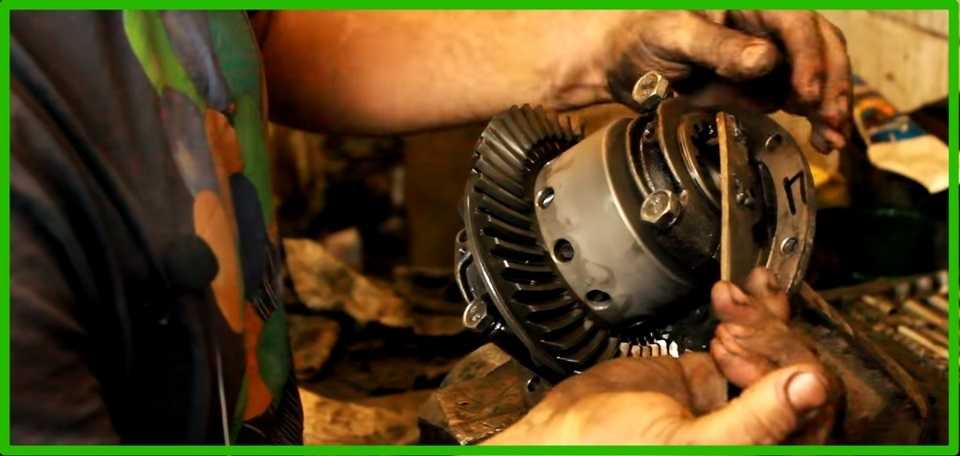

Проверните сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстия в коробке, затем вставьте ось сателлитов. Проверьте осевой зазор каждой шестерни полуоси: он должен составлять 0 0,10 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н. М (1,5кгс.

М). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените опорные шайбы шестерен полуосей другими, большей толщины. Если указанный зазор не удается получить даже при установке шайб наибольшей толщины, замените шестерни новыми ввиду их чрезмерного износа.

Закрепите ведомую шестерню на коробку дифференциала. Оправкой А. 70152 напрессуйте на коробку дифференциала внутренние кольца роликовых подшипников. Рис.

3-72. Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А. 70184 и приспособления А. 95690 с индикатором. Операции проводите в следующем порядке.

Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника А. 70185, а для заднего А. 70171 (рис.

Разборка узла

Чтобы разобрать редуктор, вам потребуется совершить следующие действия:

1. Выкрутите гайку крепления хвостовика.
2. Демонтируйте фланец, после чего выньте ведущую шестерёнку вместе с регулировочными кольцами.
3. Снимите сальник, внутреннее кольцо на подшипнике и маслоотражатель.
4. При помощи съемника извлеките на подшипниках наружные кольца.
5. Разберите ведущую шестерёнку вместе с механизмом дифференциала. Впоследствии обязательно нужно заменить распорную втулку.

Обязательно во время разборки механизма нужно наносить метки на крышках подшипников, чтобы при сборке установить их точно так же. Для нанесения меток рекомендуется использовать карандаш или керно. Пометьте правую и левую крышки, чтобы при установке не спутать их. Желательно при помощи керно наметить эти крышки.

С помощью выколотки и молотка необходимо извлечь сепаратор и внутренние колечки

Обратите внимание на то, что нельзя сильно стучать. Кольца выбиваются легким постукиванием по кругу

В том случае, если вы будете наносить удары только в одну точку, кольцо не вылезет. При ремонте заднего редуктора обычно меняются подшипники или главная пара. Это наиболее уязвимые элементы системы.

Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения

1. Фланец ведущей шестерни. 2. Плоская шайба. 3. Гайка крепления фланца ведущей шестерни. 4. Сальник. 5. Маслоотражатель. 6. Передний подшипник. 7. Распорная втулка. 8. Картер редуктора. 9. Болт крепления редуктора к балке заднего моста. 10. Прокладка. 11. Пружинная шайба. 12. Болт крепления крышки. 13. Задний подшипник. 14. Регулировочное кольцо ведущей шестерни. 15. Опорная шайба шестерни полуоси. 16. Шестерня полуоси. 17. Сателлит. 18. Ось сателлита. 19. Ведомая шестерня. 20. Коробка дифференциала. 21. Ведущая шестерня. 22. Подшипник коробки дифференциала. 23. Регулировочная гайка. 24. Болт крепления стопорной пластины. 25. Стопорная пластина. 26. Стопорная пластина. 27. Болт крепления ведомой шестерни к коробке дифференциала.

Еще статьи по «классическим» автомобилям ВАЗ

http://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/reduktor-zadnego-mosta-vaz-2107.htmlhttp://provaz07.ru/transmissiya/zamena-reduktora-zadnego-mosta-vaz-2107.htmlhttp://semerkavaz.ru/transmissiya/remont-reduktora-zadnego-mosta-na-vaz-2107/http://portalvaz.ru/vaz-2107-zamena-reduktora-zadnego-mosta/http://twokarburators.ru/neispravnosti-zadnego-mosta-2101-2105-2107/

Замена масла в заднем мосте ВАЗ 2106

Зачастую автолюбители, которые являются владельцами такого транспортного средства, как ваз 2106, задаются одним и тем же вопросом. Их интересует, какая именно масляная жидкость лучше всего подходит для заднего моста их автомобиля. При этом они спрашивают – какой объем необходим и как произвести замену масла?

Существуют разные мнения. Но специалисты рекомендуют заправлять редукторы заднего моста данной машины трансмиссионным маслом, которое имеет маркировку 80W90. К примеру, таковым является Lukoil 80W90 GL. Также к данной группе масел относится TAD-17 80W-90 либо так называемое ТНК.

Когда с маслом разобрались, настает очередь ответа на другой вопрос. Пожалуй, он один из самых главных. А именно – сколько масла требуется? Итак, объем масла следующий – 1,3 л. Вместе с тем, можно осуществить замену масла и в КПП. Правда, в этом случае потребуется уже 1,4 л.

Что же касается интервала, то менять масляную жидкость необходимо после каждых 30 000 километров пробега транспортного средства. Если перевести километраж во временные рамки, то получится 3 года эксплуатации.

Замена масляной жидкости происходит в соответствии с установленной методикой:

1. В первую очередь, необходимо воспользоваться подъемником либо смотровой ямой. Также потребуется наличие ключа на «семнадцать», шестигранника на «двенадцать».
2. Далее откручивается сливная пробка в мосту и подставляется специальная тара, предназначенная для слива масляной жидкости. При этом откручивается и заливная пробка. Необходимо это для того, чтобы масляная жидкость быстрее вытекла.

Откручиваем сливной и заливной болты Когда масляная жидкость слита из моста, сливная пробка закручивается и заливается новое масло. Здесь необходимо воспользоваться заливным отверстием. Также потребуется специальный шприц либо другой подходящий инструмент.

Заливаем при помощи лейки

Устройство редуктора

Редуктор заднего моста участвует в передаче мощности двигателя колесам. Основными узлами редуктора считаются: главная передача (ГП) и межколесный дифференциал. С помощью редуктора меняется скорость вращения при передаче усилия от устройства к устройству. Конструкция редуктора почти не отличается для разных транспортных средств.

Редуктор состоит из следующих деталей:

• ведущей и ведомой шестеренок;
• штифта направления;
• сальников;
• барабана;
• подшипников и их креплений;
• стопорной пластины;
• сапуна;
• хвостовика и многих других деталей.

Главная передача состоит из 2-х шестеренок: ведущей и ведомой. Благодаря тому, что они находятся в гипоидном зацеплении, зубья шестеренок имеют хорошее продольное скольжение. Таким образом продлевается срок службы и уменьшается шум при работе редуктора. Мощность двигателя передается сначала ведущей, а потом ведомой шестеренке. Благодаря этой паре меняется величина момента и его направление.

ГП может быть одинарной и двойной. Она служит для передачи крутящегося момента двигателя колесам. Двойные передачи разделяются на центральные и разнесенные. В двойных основная нагрузка ложится на элементы системы, они обладают большим передаточным числом и имеют простую конструкцию. Благодаря разнесенным передачам возможно увеличить дорожный просвет, но они имеют более сложную конструкцию, при этом они более компактные и эффективные.

Одинарная передача может быть:

1. цилиндрической. При этом шестерни находятся в одной плоскости, имеют максимальный КПД;
2. гипоидной. Она имеет небольшой вес, меньшие габаритные размеры и средний КПД;
3. конической. При этом шестерни расположены перпендикулярно друг другу, поэтому конструкция занимает много места. Имеет высокий КПД;
4. червячной. Компактна, бесшумно работает, но обладает самым низким КПД.

Наиболее распространенной является гипоидная передача. При более близком рассмотрении этой шестеренки можно видеть, что ее зубья расположены под небольшим углом друг другу. Благодаря этому на зубья приходится меньшая нагрузка и обеспечивается бесшумность и плавность работы.

Межколесный дифференциал работает в паре с главной передачей. В него входит ведомая шестерня, шестерни полуосей и шестерни сателлитов. Через ведомую шестерню мощность двигателя передается полуосям, которые передают ее колесам. Таким образом, дифференциал служит для распределения мощности между полуосями, позволяя им крутиться с разной скоростью при изменении направления движения. Этот принцип применен на автомобилях с задним приводом. Такая конструкция показала надежность и способность работать в самых трудных условиях.

Назначение сальника редуктора

Все классические модели автомобилей Лада, до ВАЗ-2108 имеют задний привод. Начиная с ВАЗ 2108 и выше, автомобили приводятся в движение посредством переднего привода. Всем известно о том, что редуктор – это устройство, посредством которого осуществляется увеличение крутящего момента с дальнейшей передачей его от кардана к задним колесам. Все детали заднего моста функционируют преимущественно в масляной среде, что положительно отражается на таких факторах:

• Увеличивается срок службы трущихся деталей за счет снижения износа.
• Отводится тепло, которое возникает при трении шестерней.
• Снижается сила трения.
• Осуществляется очистка шестерней от металлической пыли и стружки, которые образуются при соприкосновении металлических деталей друг с другом.

Для того чтобы передать крутящий момент от двигателя к задним колесам, применяется карданный вал, который подсоединяется к фланцу редуктора. На оси фланца, устанавливается сальник, для предотвращения вытекания смазки из редуктора заднего моста. При износе манжет наблюдается течь наружу и появление масляных пятен и даже лужи под автомобилем. Чтобы избежать существенной потери масла в заднем мосту ВАЗ 2107, следует осуществлять замену манжет своевременно при обнаружении потеков масла.

Проверка исправности сальника хвостовика

Первым признаком того, что необходима замена сальника хвостовика на автомобиле ВАЗ 2107, является наличие следов смазывающего вещества, пыли и грязи на внешней части заднего моста. Определить наличие потеков на заднем мосту не составит особого труда. Для этого требуется забраться под автомобиль и осмотреть мост.

При значительном износе сальника под автомобилем можно обнаружить лужу масла. Если своевременно не прибегнуть к разрешению проблемы, то масло может вытечь из моста, что приведет к его быстрой поломке. Несмотря на то, что манжет является мелкой деталью в автомобиле, но его исправность играет очень важную роль.

Что потребуется при проведении работ по замене

Для замены рассматриваемого устройства на автомобиле ВАЗ 2107 потребуется ряд следующих инструментов:

• Рожковые ключи на 13 и 24.
• Штангенциркуль.
• Отвертка.
• Съемник для фланца. Этот инструмент не составит труда изготовить самостоятельно.
• Динамометр или динамометрический ключ.

После того, как все инструменты готовы, можно установить автомобиль на смотровую яму, так как выполнять работы по замене манжета, таким образом, в разы проще.

Пошаговая инструкция по замене сальника на ВАЗ 2107

Замена сальника заднего моста ВАЗ 2107 своими руками начинается с того, что необходимо отыскать маслосливную пробку, которая располагается в нижней части моста, и открутить ее, сливая тем самым масло.

После слива, следует сразу же закрутить сливную пробку, что позволит избежать непреднамеренного его вытекания после проведения ремонтных работ. Дальнейшие действия по замене выполняются в следующем порядке:

1. Используя ключ на 13 осуществляется вывинчивание четырех болтов с гайками, посредством которых крепится кардан к фланцу редуктора. После вывинчивания, следует отвести кардан в сторону, и подвесить его при помощи веревки или проволоки.
2. На следующем шаге измеряется момент затяжки гайки. Определить момент можно с помощью динамометрического ключа или динамометра. Способ измерения момента затяжки гайки с помощью динамометра можно посмотреть на видео. Второй способ с применением динамометрического ключа предусматривает завинчивание гайки и определение усилия ее затяжки. С аналогичным усилием потребуется затянуть эту гайку после того, как будет заменен сальник.
3. После того, как будет определена величина усилия затяжки гайки, необходимо взять в руки ключ на 24 и выкрутить гайку. При вывинчивании гайки следует застопорить фланец, чтобы предотвратить его вращение. Застопорить фланец можно с помощью самодельного ключа, или подручным инструментом.
4. Осуществляется демонтаж фланца. Возможно вам потребуется съемник для подшипников.
5. Демонтаж старого сальника. Старый манжет нам не нужен, поэтому демонтировать его можно отверткой или торцевой частью рожкового ключа. Устройство следует поддеть, после чего извлечь из посадочного места. Место расположения манжета после его демонтажа следует тщательно протереть с помощью тряпочки.

После этого остается прикрутить на место карданный вал, и залить новое масло в редуктор до нижней границы маслозаливной пробки, затем закрутить пробку. На этом процесс замены сальника хвостовика ВАЗ 2107 завершен, и можно проверить его исправность.

Самоблокирующийся дифференциал

Самый распространенный способ повышения проходимости автомобиля — это поставить самоблокирующийся дифференциал. Главное достоинство этого устройства в том, что с его помощью исключается блокировка колес “навсегда”

Это важно, так как предотвращение включения блокировки, когда в этом нет необходимости, способствует защите полуосей от критических нагрузок

Различают следующие виды блокировок дифференциала:

1. Дисковая — реализуется за счет использования фрикционных муфт. Эти муфты вступают в работу сразу, как только колеса начинают вращаться с неравномерной скоростью. Недостаток этого механизма в том, что он требует применения не дешевого трансмиссионного масла, а также требует довольно частого выполнения регулировочных работ по настройке узла. Это далеко не самый лучший механизм для автомобиля ВАЗ 2107.
2. Вискомуфтовая блокировка — работа такого устройства основывается на применении липких дисков, погруженных в специальную жидкость. Она затвердевает при нагревании, обеспечивая сцепление шестерней — то есть дифференциал блокируется. Нагревается жидкость в момент изменения угловой скорости колес на оси(когда скорость вращения колес становится разной). Недостаток этого механизма в том, что они требуют полной герметичности узла, и работают эффективно только при недлительном буксовании.
3. Винтовая блокировка или червячная — это лучший вариант автоматической блокировки для ВАЗ 2107. Реализуется механизм на применении червячных винтов, которые вращаются при езде авто по прямой, а при смене угловой скорости колес, они смещаются в пазы, посредством чего и происходит стопорение дифференциала. Как только авто выбирается из грязевого плена, то блокированный механизм возобновляет свою нормальную работу за счет перемещения червячных винтов на свои места.
4. Планетарная — принцип работы похож на червячную схему, только вместо шестерней, применяются шарики. За счет шариков происходит блокирование колес, а в работу они вступают при изменении тягового усилия между двигателей и осью. По сравнению с самоблокирующимся червячным редуктором, планетарный обходится примерно в 2 раза дешевле.

Кроме автоматической блокировки дифференциала, есть также принудительная, которая подключается при необходимости.

Особенности редукторов заднего моста ВАЗ-классика

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:

• фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
• хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
• ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
• межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 10\41, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.
