Устройство кулисы на кпп «приоры», основные неисправности и способы устранения

Люфт рычага КПП на Приоре, кулиса. Причины

Изначально все Приоры ранних лет выпуска страдали увеличенными люфтами на рычаге переключения передач и, как следствие, невнятным и неинформативным переключением. Пару лет спустя АвтоВАЗ внял стонам владельцев и поменял изначально ущербный кардан кулисы на такой же от Лада Калина.

Насколько это помогло, знают те, кто своими руками устанавливал калиновский кардан на кулису Приоры. Не помогло, по крайней мере, не решило вопрос с болтанкой рычага радикально. Да и сложно его решить, поскольку сама конструкция кулисы (даже после рестайлинга и доработки) выглядит сомнительно.

Что менять в кулисе, если она не работает

Единственный вариант, чтобы хоть как-то улучшить ситуацию — доработать каждое сопряжение в кулисе своими руками тщательно, не допуская ни одной неточности. Для этого нам придется купить ремкомплект для ремонта кулисы либо Лада Гранта, либо Лада Калина.

Сложность в том, что ремкомплект может скрываться под целым ворохом каталожных номеров. Вот некоторые из них:

  • 110-1703317 накладка кронштейна блокировки заднего хода;
  • 2170-1703219 ось рычага переключения передач;
  • 2190-1703086 пружина;
  • 2110-1703198-01 стопорное кольцо;
  • 2170-1703371 опорная шайба, 2 шт;
  • 21100-1703041 опора шаровая;
  • 2170-1703226 дистанционные втулки, 2 шт.

Каталожные номера приведены для того случая, когда ремкомплекта в продаже не окажется. Цена ремкомплекта порядка 7-9 долларов в зависимости от производителя и жадности продавца.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

  • Две металлические пластины.
  • Карданчик от Калины.
  • Сварочный аппарат.
  • Набор ключей, в том числе и накидных.
  • Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

  1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

После снятия чехла можно начинать демонтаж рычаг

Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;

Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП.
Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла;
Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм;
Когда регулировка карданчика завершена, его можно установить в штатное место. Тщательно смажьте его изнутри литолом и вкрутите. Конусообразный болт входит легко, поэтому не перетяните его. Тяга устанавливается через салон Лада Приора. Работу будет проще выполнить с напарником: один протягивает тягу, а второй держит ее за резинку внутри автомобиля;

Протягиваем кулису через салон Приоры

  1. На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
  2. Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

Устанавливаем рычаг, затем его нужно отрегулировать

Из-за установки внештатной кулисы механизм задней передачи может не совпадать с пластиной, поэтому ему требуется повторная регулировка;
Демонтируйте пластину и выставите зацеп. В пластине вы увидите вырез – к нему должна цепляться деталь узла задней передачи. Регулировка может быть выполнена с помощью напильника, главное, не переборщить;
Готово, замена и ремонт завершены, осталось поставить чехол.

Кулиса короткоходная на Приору PrioraPRO

Лада Приора Седан 16клКварцуха Бортжурнал ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА

Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, установка короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика.— Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом).— Выполняем центрирование рычага (закрепляем его в удобное положение).— Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

Рекомендуем почитать

Решил заняться лечением этой больной проблемы — дребезг рычага КПП

Сначала думал разобрать и просто поменять ремкомплект кулисы, но не тут то было, ремкопмлекта на мою кулису нигде нет (машина 12 года). Каталожный номер втулок кулисы сфотал, может кому пригодится или кто заморочиется и все же где-то найдет этот ремкопмлект.

А такого типа кулису как у меня, на сколько я знаю, ставили на Приоры с середины 11 года. Тогда было принято решение, вырезать из-под канистры кругляшки и подставить их с обеих сторон к железным шайбам, то бишь увеличить толщину всей этой конструкции…Можно было сделать проще, просто сточить втулку, которая там стоит, на 1,5-2,0 мм где-то. Но данная затея мне не очень понравилась…

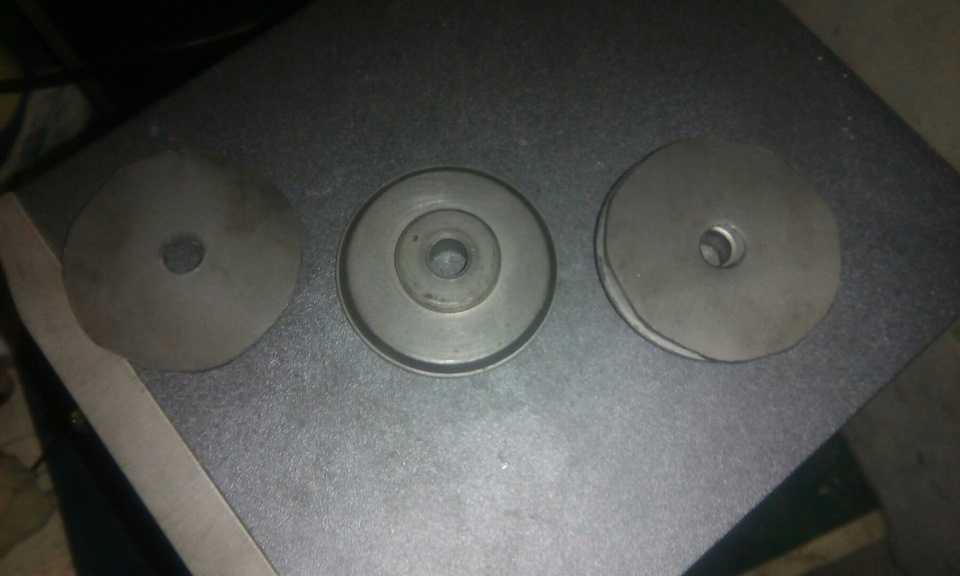

Вырезал кругляшки, вставил их в месте соприкосновения железной шайбы и пластмассовой втулки (оправки) самого рычага и все смазал там синей смазкой.

Все собрал, а собирал я все это дело раза в три дольше, чем разбирал и загнал машину в гараж, на яму, менять шарнир реактивной тяги КПП от LADA Sport.

Привод управления коробкой передач Лада Приора Lada Priora

Регулировка может потребоваться после снятия и обратной установки коробки передач ваз 2170, а также при нечетком переключении передач во время эксплуатации автомобиля лада приора.Вам потребуются два ключа «на 13».

1. Снизу автомобиля ослабьте и отверните на 3–5 оборотов гайку стяжного болта хомута на тяге управления коробкой передач.

2. Немного расширьте отверткой паз хомута и паз на конце тяги, чтобы обеспечить свободное перемещение тяги относительно штока выбора передач, и установите шток в нейтральное положение.

Схема регулировки положения рычага переключения передач лада приора: 1 – кронштейн блокировки заднего хода; 2 – упор оси; 3 – ось рычага переключения передач; 4 – втулки оси; 5 – рычаг переключения передач; 6 – дистанционная втулка; 7 – сферическая шайба шаровой опоры; 8 – сферический палец рычага переключения передач; 9 – пол кузова; 10 – шаровая опора; 11 – буфер; 12 – пружина; 13 – шаблон 67.7834.9527; 14 – накладка кронштейна

3. В салоне автомобиля снимите чехол рычага переключения передач с рукоятки, опустите чехол по рычагу вниз и установите рычаг так, чтобы его нижний (неизогнутый) конец расположился примерно вертикально. При наличии шаблона 67.7834.9527 выставьте рычаг переключения передач так: при снятом чехле рычага установите шаблон в окно накладки 14 кронштейна блокировки заднего хода. Введите в паз шаблона 13 упор 2 оси рычага 5 и прижмите его к шаблону в поперечном направлении, не вызывая упругой деформации кронштейна 1. Зафиксируйте рычаг 5 в этом положении.

4. Снизу автомобиля ваз 2171 легкими движениями руки (чтобы не переместить рычаги механизма выбора передач ваз 2172) выберите осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки.

5. Затяните гайку стяжного болта хомута, установив хомут на расстоянии 1–3 мм от конца тяги.

Коробка передач и кпп Лада Приора

Коробка передач Лада Приора (Lada Priora)

Неисправности коробки передач Лада Приора (Lada Priora) их причины и способы устранения

Снятие и установка коробки передач Лада Приора (Lada Priora)

Разборка и сборка коробки передач Лада Приора (Lada Priora)

Разборка и сборка вторичного вала Лада Приора (Lada Priora)

Разборка и сборка первичного вала Лада Приора (Lada Priora)

Разборка и сборка синхронизатора коробки передач Лада Приора (Lada Priora)

Сборка и разборка дифференциала Лада Приора (Lada Priora)

Подбор регулировочного кольца подшипников дифференциала Лада Приора (Lada Priora)

Сборка и разборка механизма выбора передач Лада Приора (Lada Priora)

Снятие и установка сальников коробки передач Лада Приора (Lada Priora)

Замена втулок оси рычага переключения передач Лада Приора (Lada Priora)

Сборка и разборка рычага переключения передач Лада Приора (Lada Priora)

Привод управления коробкой передач Лада Приора (Lada Priora)

Ни для кого не секрет, что приора имеет врожденную болячку — дребезг карданчика КПП.

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления Практически у всех приор через некоторое резиновый пыльник карданчика КПП разрушается. Одного взгляда достаточно, чтобы вынести вердикт: пыльник изготовлен из пережженной резины, поэтому его хватает ненадолго! Маркировка на пыльнике карданчика была не балаковская.

Было принято решение заменить пыльник приоры на пыльник от калины, а также заменить и сам карданчик КПП приоры на карданчик калины — уж больно его хвалят на различных форумах.

Родной пыльник карданчика КПП потрескался, а в его «гармошке» даже протерлась дыра

Приобрел пыльник балаковского производства и тольяттинский карданчик КПП, все от калины

С карданчиком КПП от калины пришлось немного повозиться: шток карданчика калины длиннее штока приоры примерно на 2 см. Так как возможности сравнить карданчик калины с родным карданчиком у меня не было (он в это время еще стоял на машине), пришлось пилить «вслепую». Я отмерил 1,8 см от края и начал пилить

Болгарки нет, пилил ножовкой по металлу — ушло на это примерно 40 минут времени, 2 ножовочных полотна и немного сточенный уголок на наждаке))) Пилить очень трудно, поскольку металл крепкий!

После того, как отпилил часть штока, с помощью наждака и напильника сделал конусную фаску

Приступаем к снятию родного карданчика КПП. Ослабляем стяжной хомут, стягиваем порванный пыльник. Далее откручиваем фиксирующий болт, но к сожалению это не так просто сделать: болт промазан красным фиксатором резьбы и никак не получается его открутить. Рожковый ключ проворачивал, «слизывая» грани, а мощная торцевая головка не помещалась, ей мешал корпус коробки передач.

В общем, для того чтобы снять фиксирующий, запаситесь накидными ключами. Сама замена пыльника и карданчика занимает от силы 10 минут

Пилил наугад, но в размер попал поразительно точно — длина штока у родного карданчика КПП приоры и карданчика КПП калины одинаковы!

Родной карданчик КПП приоры по сути и не карданчик вовсе: он изгибается только в одной плоскости, а калиновский карданчик КПП — в 2-х плоскостях. К тому же, на фото хорошо виден огромный зазор 2-3 мм на родном карданчике приоры

Пыльники отличаются незначительно, но у калиновского пыльника качество изготовления лучше, чем у родного пыльника приоры
Немного о регулировке. Во время откручивания фиксирующего болта выскочила задняя скорость. Пришлось пассатижами вручную включать нужную передачу, но с первого раза это сделать мы не смогли. Собрав механизм оказалось, что на месте задней передачи получилась первая, а вторую невозможно было включить из-за ограничителя задней скорости. Пришлось все переделывать. Повторная регулировка получилась еще хуже, остались только 3, 4, 5 передачи. Нормально отрегулировать удалось только с 4-го раза, найдя пассатижами заднюю передачу. А нашли мы ее так: сняв кулису и зажав шток карданчика пассатижами, повернули его против часовой стрелки до упора и толкнули шарнир вперед. Для того, чтобы точно убедиться, что мы включили именно задний ход, я завел двигатель и аккуратненько тронулся — машина поехала назад! Сразу оговорюсь, абсолютно ничего с коробкой не случится, ничего не вылетит и не сломается

Устанавливаем на место карданчик КПП. Немного отрихтовав стяжной хомут, состыковали карданчик КПП с кулисой, установили рычаг в положение задней передачи и затянули стяжной хомут! Проверка показала, что все передачи есть и они прекрасно работают.

Ощущения очень приятные, передачи включаются очень мягко и плавно, никаких закусываний. Поперечный люфт рычага не изменился, продольный стал меньше, но эту разницу ни в движении, ни стоя на месте не заметно. Положение рычага немного поменялось, он стал немного ближе к водительскому креслу, но ни за что не задевает, да и с виду этого не заметно, только по ощущениям! Зато за пятой передачей теперь не нужно тянуться так далеко

Что можно сделать на тросовой коробке

На МКПП 2181 регулировка кулисы КПП «Приоры» не предусмотрена. В случае любых проблем нужно поменять тросы либо сам механизм. Причем все работы можно выполнить, не поднимая машину на подъемник или домкрат.

Чтобы заменить тросы, действуйте так:

  1. Снимите чехол с набалдашником рычага КПП.
  2. Разберите туннель консоли.
  3. Снимите боковые вентиляционные крышки с консоли.
  4. Отсоедините тросы от кулисы.
  5. Отсоедините все фиксаторы тросиков.
  6. Откройте капот.
  7. Снимите воздушный фильтр (можно без этого, но так удобней).
  8. Снимите аккумулятор, а также его площадку.
  9. Отщелкните тросики от коробки передач.
  10. Вытащите тросики в салон.
  11. Установите новые в обратном порядке.

На «Ладе Приоре» замену кулисы тросовой КПП производите так:

  1. Снимите чехол с набалдашником рычага КПП.
  2. Разберите тоннель консоли.
  3. Отщелкните тросики.
  4. Выкрутите 4 болта, которые крепят механизм к кузову.
  5. Извлеките механизм.
  6. Установите новый, выполнив все действия в обратном порядке.

Кулиса – неотъемлемая часть любой механической коробки переключения передач, которая передает сигналы водителя от рычага КПП к трансмиссии. Если какие-то элементы кулисы КПП «Приоры» изношены или повреждены, то ухудшается ее работа, что негативно влияет на комфортность езды. Благодаря тому, что все детали доступны в магазинах, ремонт или настройка кулисы не вызовут затруднений у человека, умеющего крутить гайки.

Альтернативные опоры

Замены подушка кулиса ваз 2110

Учитывая давнюю проблему Самары и десяток, производитель выпустил сразу целую серию альтернативных подушек:

  • ОАО-БРТ;
  • СС-20;
  • «Ассоми».

Рассмотрим теперь их особенности:

  • Опора ОАО-БРТ и особенность её строения заключена в шарнирном изделие, которое заменило на этом месте подшипник. На первый взгляд выглядит панацеей, так как общий принцип работы вроде как понятен: создатели данной технической новинки использовали элемент, который обладает повышенной жёсткостью в радиальном направлении. На первый взгляд звуки должны исчезнуть и автомобиль стать бесшумным на не ровных дорогах, однако, полностью согласиться с этим фактом не позволяют противоречивые отзывы непосредственно самих автомобилистов.
  • Альтернативой ОАО-БРТ является СС-20, где на место штатного подшипника была установлена стальная втулка, которая полностью приварена в резиновый демпфер. Производитель данной новинки утверждает, что СС-20 полностью исключить появление лифтов и посторонних звуков. Причем производитель прямо обещает, что СС-20 сможет гарантировать классическое поведение кулисы(см.Замена кулисы на ваз 2110 своими силами): независимо от рельефа дорожного полотна, рычаг будет стабильным и без посторонних звуков.
  • Разработчики «Ассоми» смело утверждают, что использование специальной рецептурной резиновой смеси, полностью сгладит все удары и звуковые шумы, тем самым значительно повысив общий уровень комфортности автомобиля.

Ваз 2110 КПП кулиса

Итак, необходимо выбрать кому верить, ведь на выбор предоставляется огромное количество производителей, которые все в один голо гарантируют высокое качество своей продукции. И главное гарантируют, что именно им удалось создать универсальный высокотехнологичный продукт, который обладает наибольшей эффективностью с практической точки зрения.

Когда необходимо менять подушку

Ваз 2110 кулиса

Факторы, которые свидетельствуют об необходимости замены подушек кулисы:

  • посторонний звук во время передвижения, иррадиация которого может перекинуться даже на кузов ваз;
  • заметны следы затвердевания или растрескивания резиновой подушки, а также если она отделена от своей металлической основы;
  • имеется ярко выраженная нарастающая вибрация, которая ранее не наблюдалась;
  • в случае неудовлетворительной длины люфты и т.п.

Как отрегулировать кулису на мазе

Техническое обслуживание и регулировка коробки передач ЯМЗ-238А автомобилей МАЗ-64227, MA3-54322

Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помешается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место

При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой

Для промывки коробки передач рекомендуется использовать 2,5—3 л индустриального масла И-12А или И-20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7—8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.

В процессе эксплуатации привода коробки передач возможны регулировки: положения рычага 3 (см. рис. 47) переключения передач в продольном направлении;

положения рычага переключения передач в поперечном направлении: блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 47) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6—2 и 5—1 передач, имел примерно угол-, равный 90 ° к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом: поднять кабину; расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22

очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;

задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;

расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;

удерживая хвостовик 24 от проворачивания, затянуть контргайку;

проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко с «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования;

регулировку производить при поднятой кабине и при неработающем двигателе;

не допускать изгиба и погнутости наружной и внутренней подвижных тяг;

во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4

нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлении (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30— 35 мм; при этом ощущается сжатие пружины.

Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.

Возможные неисправности коробки передач и ее привода, а также способы их устранения приведены в табл. 5.

Ваз 2110 замена обоймы шаровой опоры ручки кпп

Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант — бабочка кулисы Но, мне лично, нравится второй вариант)))

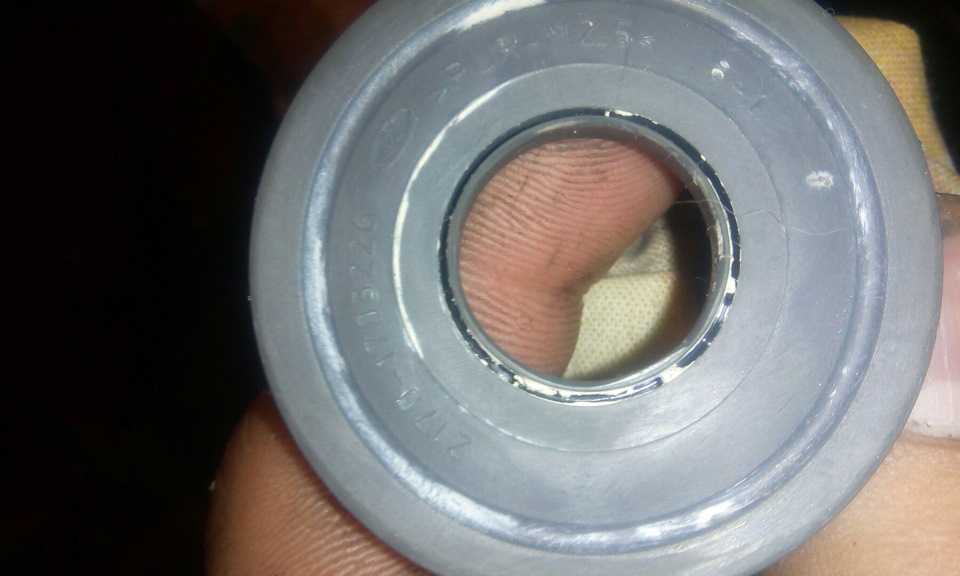

По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых «ушей», вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и «с земли», но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

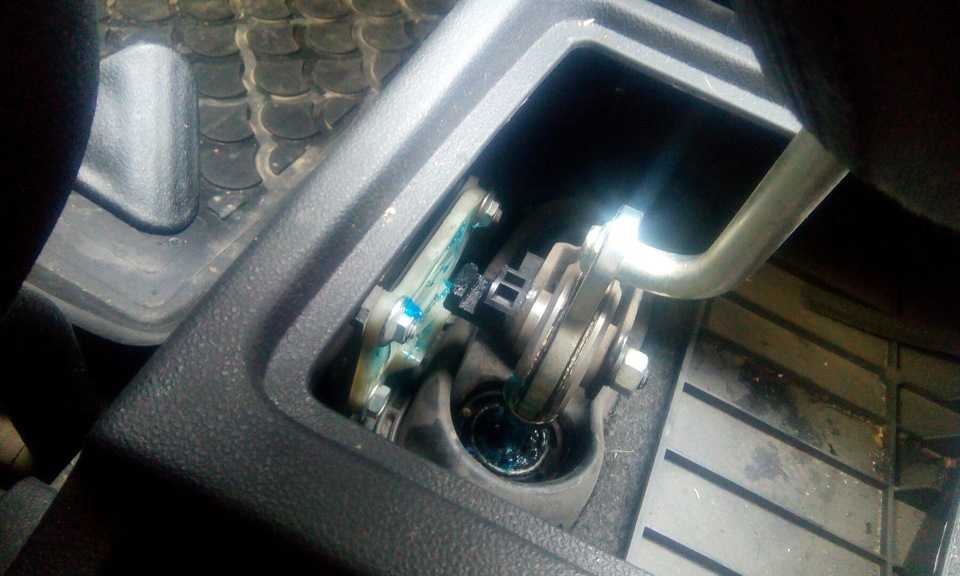

Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

Короткоходная кулиса кпп ваз 2112 изготавливаем и меняем

Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно)))

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замена сальника

На автомобиле «Лада Приора» замена сальника кулисы КПП не вызывает серьезных затруднений. Поскольку мы уже рассказывали о выполнении этой операции в статье (Замена сальника кулисы КПП Калина), то тут повторим лишь общие принципы.

Чтобы заменить сальник, сделайте следующее:

  1. Установите машину на яму, подъемник, эстакаду или домкрат с соблюдением всех мер безопасности.
  2. Отсоедините от коробки реактивную тягу.
  3. Отсоедините тягу переключения передач от карданчика.
  4. Снимите пыльник.
  5. Отсоедините карданчик от штока выбора передач.
  6. Вытащите втулку с сальником.
  7. Очистите посадочное место в корпусе трансмиссии.
  8. Замените сальник во втулке.
  9. Вставьте втулку в коробку, посадив на герметик.

Соберите автомобиль.

Проверьте уровень масла в КПП и, при необходимости, долейте соответствующей трансмиссионной жидкости.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Устройство кулисы на кпп «приоры», основные неисправности и способы устранения

Люфт рычага КПП на Приоре, кулиса. Причины

Изначально все Приоры ранних лет выпуска страдали увеличенными люфтами на рычаге переключения передач и, как следствие, невнятным и неинформативным переключением. Пару лет спустя АвтоВАЗ внял стонам владельцев и поменял изначально ущербный кардан кулисы на такой же от Лада Калина.

Насколько это помогло, знают те, кто своими руками устанавливал калиновский кардан на кулису Приоры. Не помогло, по крайней мере, не решило вопрос с болтанкой рычага радикально. Да и сложно его решить, поскольку сама конструкция кулисы (даже после рестайлинга и доработки) выглядит сомнительно.

Что менять в кулисе, если она не работает

Единственный вариант, чтобы хоть как-то улучшить ситуацию — доработать каждое сопряжение в кулисе своими руками тщательно, не допуская ни одной неточности. Для этого нам придется купить ремкомплект для ремонта кулисы либо Лада Гранта, либо Лада Калина.

Сложность в том, что ремкомплект может скрываться под целым ворохом каталожных номеров. Вот некоторые из них:

  • 110-1703317 накладка кронштейна блокировки заднего хода;
  • 2170-1703219 ось рычага переключения передач;
  • 2190-1703086 пружина;
  • 2110-1703198-01 стопорное кольцо;
  • 2170-1703371 опорная шайба, 2 шт;
  • 21100-1703041 опора шаровая;
  • 2170-1703226 дистанционные втулки, 2 шт.

Каталожные номера приведены для того случая, когда ремкомплекта в продаже не окажется. Цена ремкомплекта порядка 7-9 долларов в зависимости от производителя и жадности продавца.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

  • Две металлические пластины.
  • Карданчик от Калины.
  • Сварочный аппарат.
  • Набор ключей, в том числе и накидных.
  • Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

  1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

После снятия чехла можно начинать демонтаж рычаг

Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;

Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП.
Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла;
Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм;
Когда регулировка карданчика завершена, его можно установить в штатное место. Тщательно смажьте его изнутри литолом и вкрутите. Конусообразный болт входит легко, поэтому не перетяните его. Тяга устанавливается через салон Лада Приора. Работу будет проще выполнить с напарником: один протягивает тягу, а второй держит ее за резинку внутри автомобиля;

Протягиваем кулису через салон Приоры

  1. На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
  2. Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

Устанавливаем рычаг, затем его нужно отрегулировать

Из-за установки внештатной кулисы механизм задней передачи может не совпадать с пластиной, поэтому ему требуется повторная регулировка;
Демонтируйте пластину и выставите зацеп. В пластине вы увидите вырез – к нему должна цепляться деталь узла задней передачи. Регулировка может быть выполнена с помощью напильника, главное, не переборщить;
Готово, замена и ремонт завершены, осталось поставить чехол.

Кулиса короткоходная на Приору PrioraPRO

Лада Приора Седан 16клКварцуха Бортжурнал ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА

Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, установка короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика.— Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом).— Выполняем центрирование рычага (закрепляем его в удобное положение).— Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

Рекомендуем почитать

Решил заняться лечением этой больной проблемы — дребезг рычага КПП

Сначала думал разобрать и просто поменять ремкомплект кулисы, но не тут то было, ремкопмлекта на мою кулису нигде нет (машина 12 года). Каталожный номер втулок кулисы сфотал, может кому пригодится или кто заморочиется и все же где-то найдет этот ремкопмлект.

А такого типа кулису как у меня, на сколько я знаю, ставили на Приоры с середины 11 года. Тогда было принято решение, вырезать из-под канистры кругляшки и подставить их с обеих сторон к железным шайбам, то бишь увеличить толщину всей этой конструкции…Можно было сделать проще, просто сточить втулку, которая там стоит, на 1,5-2,0 мм где-то. Но данная затея мне не очень понравилась…

Вырезал кругляшки, вставил их в месте соприкосновения железной шайбы и пластмассовой втулки (оправки) самого рычага и все смазал там синей смазкой.

Все собрал, а собирал я все это дело раза в три дольше, чем разбирал и загнал машину в гараж, на яму, менять шарнир реактивной тяги КПП от LADA Sport.

Привод управления коробкой передач Лада Приора Lada Priora

Регулировка может потребоваться после снятия и обратной установки коробки передач ваз 2170, а также при нечетком переключении передач во время эксплуатации автомобиля лада приора.Вам потребуются два ключа «на 13».

1. Снизу автомобиля ослабьте и отверните на 3–5 оборотов гайку стяжного болта хомута на тяге управления коробкой передач.

2. Немного расширьте отверткой паз хомута и паз на конце тяги, чтобы обеспечить свободное перемещение тяги относительно штока выбора передач, и установите шток в нейтральное положение.

Схема регулировки положения рычага переключения передач лада приора: 1 – кронштейн блокировки заднего хода; 2 – упор оси; 3 – ось рычага переключения передач; 4 – втулки оси; 5 – рычаг переключения передач; 6 – дистанционная втулка; 7 – сферическая шайба шаровой опоры; 8 – сферический палец рычага переключения передач; 9 – пол кузова; 10 – шаровая опора; 11 – буфер; 12 – пружина; 13 – шаблон 67.7834.9527; 14 – накладка кронштейна

3. В салоне автомобиля снимите чехол рычага переключения передач с рукоятки, опустите чехол по рычагу вниз и установите рычаг так, чтобы его нижний (неизогнутый) конец расположился примерно вертикально. При наличии шаблона 67.7834.9527 выставьте рычаг переключения передач так: при снятом чехле рычага установите шаблон в окно накладки 14 кронштейна блокировки заднего хода. Введите в паз шаблона 13 упор 2 оси рычага 5 и прижмите его к шаблону в поперечном направлении, не вызывая упругой деформации кронштейна 1. Зафиксируйте рычаг 5 в этом положении.

4. Снизу автомобиля ваз 2171 легкими движениями руки (чтобы не переместить рычаги механизма выбора передач ваз 2172) выберите осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки.

5. Затяните гайку стяжного болта хомута, установив хомут на расстоянии 1–3 мм от конца тяги.

Коробка передач и кпп Лада Приора

Коробка передач Лада Приора (Lada Priora)

Неисправности коробки передач Лада Приора (Lada Priora) их причины и способы устранения

Снятие и установка коробки передач Лада Приора (Lada Priora)

Разборка и сборка коробки передач Лада Приора (Lada Priora)

Разборка и сборка вторичного вала Лада Приора (Lada Priora)

Разборка и сборка первичного вала Лада Приора (Lada Priora)

Разборка и сборка синхронизатора коробки передач Лада Приора (Lada Priora)

Сборка и разборка дифференциала Лада Приора (Lada Priora)

Подбор регулировочного кольца подшипников дифференциала Лада Приора (Lada Priora)

Сборка и разборка механизма выбора передач Лада Приора (Lada Priora)

Снятие и установка сальников коробки передач Лада Приора (Lada Priora)

Замена втулок оси рычага переключения передач Лада Приора (Lada Priora)

Сборка и разборка рычага переключения передач Лада Приора (Lada Priora)

Привод управления коробкой передач Лада Приора (Lada Priora)

Ни для кого не секрет, что приора имеет врожденную болячку — дребезг карданчика КПП.

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления Практически у всех приор через некоторое резиновый пыльник карданчика КПП разрушается. Одного взгляда достаточно, чтобы вынести вердикт: пыльник изготовлен из пережженной резины, поэтому его хватает ненадолго! Маркировка на пыльнике карданчика была не балаковская.

Было принято решение заменить пыльник приоры на пыльник от калины, а также заменить и сам карданчик КПП приоры на карданчик калины — уж больно его хвалят на различных форумах.

Родной пыльник карданчика КПП потрескался, а в его «гармошке» даже протерлась дыра

Приобрел пыльник балаковского производства и тольяттинский карданчик КПП, все от калины

С карданчиком КПП от калины пришлось немного повозиться: шток карданчика калины длиннее штока приоры примерно на 2 см. Так как возможности сравнить карданчик калины с родным карданчиком у меня не было (он в это время еще стоял на машине), пришлось пилить «вслепую». Я отмерил 1,8 см от края и начал пилить

Болгарки нет, пилил ножовкой по металлу — ушло на это примерно 40 минут времени, 2 ножовочных полотна и немного сточенный уголок на наждаке))) Пилить очень трудно, поскольку металл крепкий!

После того, как отпилил часть штока, с помощью наждака и напильника сделал конусную фаску

Приступаем к снятию родного карданчика КПП. Ослабляем стяжной хомут, стягиваем порванный пыльник. Далее откручиваем фиксирующий болт, но к сожалению это не так просто сделать: болт промазан красным фиксатором резьбы и никак не получается его открутить. Рожковый ключ проворачивал, «слизывая» грани, а мощная торцевая головка не помещалась, ей мешал корпус коробки передач.

В общем, для того чтобы снять фиксирующий, запаситесь накидными ключами. Сама замена пыльника и карданчика занимает от силы 10 минут

Пилил наугад, но в размер попал поразительно точно — длина штока у родного карданчика КПП приоры и карданчика КПП калины одинаковы!

Родной карданчик КПП приоры по сути и не карданчик вовсе: он изгибается только в одной плоскости, а калиновский карданчик КПП — в 2-х плоскостях. К тому же, на фото хорошо виден огромный зазор 2-3 мм на родном карданчике приоры

Пыльники отличаются незначительно, но у калиновского пыльника качество изготовления лучше, чем у родного пыльника приоры
Немного о регулировке. Во время откручивания фиксирующего болта выскочила задняя скорость. Пришлось пассатижами вручную включать нужную передачу, но с первого раза это сделать мы не смогли. Собрав механизм оказалось, что на месте задней передачи получилась первая, а вторую невозможно было включить из-за ограничителя задней скорости. Пришлось все переделывать. Повторная регулировка получилась еще хуже, остались только 3, 4, 5 передачи. Нормально отрегулировать удалось только с 4-го раза, найдя пассатижами заднюю передачу. А нашли мы ее так: сняв кулису и зажав шток карданчика пассатижами, повернули его против часовой стрелки до упора и толкнули шарнир вперед. Для того, чтобы точно убедиться, что мы включили именно задний ход, я завел двигатель и аккуратненько тронулся — машина поехала назад! Сразу оговорюсь, абсолютно ничего с коробкой не случится, ничего не вылетит и не сломается

Устанавливаем на место карданчик КПП. Немного отрихтовав стяжной хомут, состыковали карданчик КПП с кулисой, установили рычаг в положение задней передачи и затянули стяжной хомут! Проверка показала, что все передачи есть и они прекрасно работают.

Ощущения очень приятные, передачи включаются очень мягко и плавно, никаких закусываний. Поперечный люфт рычага не изменился, продольный стал меньше, но эту разницу ни в движении, ни стоя на месте не заметно. Положение рычага немного поменялось, он стал немного ближе к водительскому креслу, но ни за что не задевает, да и с виду этого не заметно, только по ощущениям! Зато за пятой передачей теперь не нужно тянуться так далеко

Что можно сделать на тросовой коробке

На МКПП 2181 регулировка кулисы КПП «Приоры» не предусмотрена. В случае любых проблем нужно поменять тросы либо сам механизм. Причем все работы можно выполнить, не поднимая машину на подъемник или домкрат.

Чтобы заменить тросы, действуйте так:

  1. Снимите чехол с набалдашником рычага КПП.
  2. Разберите туннель консоли.
  3. Снимите боковые вентиляционные крышки с консоли.
  4. Отсоедините тросы от кулисы.
  5. Отсоедините все фиксаторы тросиков.
  6. Откройте капот.
  7. Снимите воздушный фильтр (можно без этого, но так удобней).
  8. Снимите аккумулятор, а также его площадку.
  9. Отщелкните тросики от коробки передач.
  10. Вытащите тросики в салон.
  11. Установите новые в обратном порядке.

На «Ладе Приоре» замену кулисы тросовой КПП производите так:

  1. Снимите чехол с набалдашником рычага КПП.
  2. Разберите тоннель консоли.
  3. Отщелкните тросики.
  4. Выкрутите 4 болта, которые крепят механизм к кузову.
  5. Извлеките механизм.
  6. Установите новый, выполнив все действия в обратном порядке.

Кулиса – неотъемлемая часть любой механической коробки переключения передач, которая передает сигналы водителя от рычага КПП к трансмиссии. Если какие-то элементы кулисы КПП «Приоры» изношены или повреждены, то ухудшается ее работа, что негативно влияет на комфортность езды. Благодаря тому, что все детали доступны в магазинах, ремонт или настройка кулисы не вызовут затруднений у человека, умеющего крутить гайки.

Альтернативные опоры

Замены подушка кулиса ваз 2110

Учитывая давнюю проблему Самары и десяток, производитель выпустил сразу целую серию альтернативных подушек:

  • ОАО-БРТ;
  • СС-20;
  • «Ассоми».

Рассмотрим теперь их особенности:

  • Опора ОАО-БРТ и особенность её строения заключена в шарнирном изделие, которое заменило на этом месте подшипник. На первый взгляд выглядит панацеей, так как общий принцип работы вроде как понятен: создатели данной технической новинки использовали элемент, который обладает повышенной жёсткостью в радиальном направлении. На первый взгляд звуки должны исчезнуть и автомобиль стать бесшумным на не ровных дорогах, однако, полностью согласиться с этим фактом не позволяют противоречивые отзывы непосредственно самих автомобилистов.
  • Альтернативой ОАО-БРТ является СС-20, где на место штатного подшипника была установлена стальная втулка, которая полностью приварена в резиновый демпфер. Производитель данной новинки утверждает, что СС-20 полностью исключить появление лифтов и посторонних звуков. Причем производитель прямо обещает, что СС-20 сможет гарантировать классическое поведение кулисы(см.Замена кулисы на ваз 2110 своими силами): независимо от рельефа дорожного полотна, рычаг будет стабильным и без посторонних звуков.
  • Разработчики «Ассоми» смело утверждают, что использование специальной рецептурной резиновой смеси, полностью сгладит все удары и звуковые шумы, тем самым значительно повысив общий уровень комфортности автомобиля.

Ваз 2110 КПП кулиса

Итак, необходимо выбрать кому верить, ведь на выбор предоставляется огромное количество производителей, которые все в один голо гарантируют высокое качество своей продукции. И главное гарантируют, что именно им удалось создать универсальный высокотехнологичный продукт, который обладает наибольшей эффективностью с практической точки зрения.

Когда необходимо менять подушку

Ваз 2110 кулиса

Факторы, которые свидетельствуют об необходимости замены подушек кулисы:

  • посторонний звук во время передвижения, иррадиация которого может перекинуться даже на кузов ваз;
  • заметны следы затвердевания или растрескивания резиновой подушки, а также если она отделена от своей металлической основы;
  • имеется ярко выраженная нарастающая вибрация, которая ранее не наблюдалась;
  • в случае неудовлетворительной длины люфты и т.п.

Как отрегулировать кулису на мазе

Техническое обслуживание и регулировка коробки передач ЯМЗ-238А автомобилей МАЗ-64227, MA3-54322

Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помешается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место

При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой

Для промывки коробки передач рекомендуется использовать 2,5—3 л индустриального масла И-12А или И-20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7—8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.

В процессе эксплуатации привода коробки передач возможны регулировки: положения рычага 3 (см. рис. 47) переключения передач в продольном направлении;

положения рычага переключения передач в поперечном направлении: блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 47) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6—2 и 5—1 передач, имел примерно угол-, равный 90 ° к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом: поднять кабину; расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22

очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;

задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;

расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;

удерживая хвостовик 24 от проворачивания, затянуть контргайку;

проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко с «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования;

регулировку производить при поднятой кабине и при неработающем двигателе;

не допускать изгиба и погнутости наружной и внутренней подвижных тяг;

во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4

нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлении (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30— 35 мм; при этом ощущается сжатие пружины.

Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.

Возможные неисправности коробки передач и ее привода, а также способы их устранения приведены в табл. 5.

Ваз 2110 замена обоймы шаровой опоры ручки кпп

Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант — бабочка кулисы Но, мне лично, нравится второй вариант)))

По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых «ушей», вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и «с земли», но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

Короткоходная кулиса кпп ваз 2112 изготавливаем и меняем

Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно)))

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замена сальника

На автомобиле «Лада Приора» замена сальника кулисы КПП не вызывает серьезных затруднений. Поскольку мы уже рассказывали о выполнении этой операции в статье (Замена сальника кулисы КПП Калина), то тут повторим лишь общие принципы.

Чтобы заменить сальник, сделайте следующее:

  1. Установите машину на яму, подъемник, эстакаду или домкрат с соблюдением всех мер безопасности.
  2. Отсоедините от коробки реактивную тягу.
  3. Отсоедините тягу переключения передач от карданчика.
  4. Снимите пыльник.
  5. Отсоедините карданчик от штока выбора передач.
  6. Вытащите втулку с сальником.
  7. Очистите посадочное место в корпусе трансмиссии.
  8. Замените сальник во втулке.
  9. Вставьте втулку в коробку, посадив на герметик.

Соберите автомобиль.

Проверьте уровень масла в КПП и, при необходимости, долейте соответствующей трансмиссионной жидкости.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мастер Юрий Меркулов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
